BEDIENUNGSANLEITUNG Arden TANNOY

Die mit dem Symbol markierten Anschlus

fuhren so viel Spannung, dass die Gefahr eines Stromschlags besteht.
Verwenden Sie nur hochwertige, professionelle Laufsprecherkabel mit vorinstallierten 6,35 mm MONO-Klinkensteckern oder Laufsprecherstecker mit Drehverriegelung. Alle anderen Installationen oder Modifikationen sollenn nur von qualifiziertem Fachpersonal ausgeführten werden.

Achtung

Um eine Gefährung durch Stromschlag auszuschreiben,

darf die Geräteabdeckung bzw.
Geräterückwand nicht abgenommen werden. Im Innem des Geräts befinden sich keine vom Benutzer reparierbaren Teile. Reparaturarbeiten)duren nur von qualifiziertem Personal ausgeführten werden.

Achtung

Um eine Gefährung durch Feuer bzw. Stromschlag

auszuschreiben, darf these Gerat weder Regen oder Feuchtigkeit ausgesetzt werden noch sollenn Spritzwasser oder tropfende Flüssigkeiten in das Gerat gelangen konnen. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, wie z. B.Vasen, auf das Gerat.

Achtung

Die Service-Hinweise sind nur durch qualifiziertes

Personal zu befolgen. Um eine Gefährung durch Stromschlag zu vermeiden, führen Sieittekeinerlei Reparaturen an dem Gerat durch, die nicht in der Bedienungsanleitung beschrieben sind.

Repairunerdurvonqualifiziertem Fachpersonal durchzufahren.

1. Lesen Sie diese Hinweise.
2. Bewahren Sie diese Hinweise auf.
3. Beachen Sie alle Warnhinweise.
4. Befolgen Sie alle Bedienungshinweise.
5. Betrieben Sie das Gerät nicht in der Höhe von Wasser.
6. Reinigen Sie das Gerät mit einem trockenen Tuch.
7. Blockieren Sie nicht die Belüfungsschlitze. Beachten Sie beim Einbau des Gerätes die Herstellerhinweise.
8. Stellen Sie das Gerät nicht in der Höhe von Wärmequellen auf. Solche Wärmequellen sind z. B. Heizkörper, Herde oder andere Wärme erzeugende Geräte (auch Verträker).
9. Entfernen Sie in keinem Fall die Sicherheitsvorrichtung von Zweipol- oder geerdeten Steckern. Ein Zweipolstecker hat zwei entsprechlich breite Steckkontakte. Ein geerdeter Stecker hat zwei Steckkontakte und einen dritten Erdungskontakt. Der breitere Steckkontakt oder der zusätzliche Erdungskontakt dient Ihrer Sicherheit. Falls das mitgelieferte Steckerformat nicht zu ihrer Steckdose passst, wenden Sie sichitte an einen Elektriker, damit die Steckdose entsprechend ausgetaucht wird.
10. Verlegen Sie das Netzkabel so, dass es vor Tritten und scharfen Kanten geschützt ist und nicht beschädigt werden kann. Achten Sieitte insbesondere im Bereich der Stecker,Verlängerungskabel und an der Stelle,an der das Netzkabel das Gerät verlässt, auf ausreichenden Schutz.
11. Das Gerät muss jederzeit mit intaktem Schutzleiter an das Stromnetz angeschlossen sein.

12. Soltte der Hauptnetzstecker oder eine Gerätesteckdose die Funktionseinheit zum Abschalten sein, muss diese immer zugänglich sein.

13. Verwenden Sie nur Zusatzgeräte/ Zubehörteile, die laut Hersteller geeignet sind.

1. Verwenden Sie nur Wagen, Standvorrichtungen, Stative, Halter oder Tische, die vom

Hersteller benannt oder im Lieferumfang des Geräts enthalten sind. Falls Sie einen Wagen benutzten, seien Sie vorsichtig beim BewegenderWagen-Gerätkombination, um Verletzungen durch Stolpmenzu vermeiden.
15. Ziehen Sie den Netzstecker bei Gewitter oder wenn Sie das Gerät längerere Zeit nicht benutzen.
16. Lassen Sie alle Wartungsarbeiten nur von qualifizierten Service-Personal ausführten. Eine Wartung ist notwendig, wenn das Gerät in irgendeiner Weise beschädigt wurde (z. B. Beschädigung des Netzkabels oder Steckers), Gegenstände oder Flüssigkeit in das Geräteinnere gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, das Gerät nicht ordnungsgemäß Funktioniert oder auf den Boden gefallen ist.

1. Korrekte Entsorgung deses Produkts: Dieses Symbol weist darauf hin, das Produkt

entspruchend der WEEE Direktive (2012/19/EU) und der jeweiligen nationalen Gesetze nicht zusammen mit ihren Haushaltsabfällen zu entsorgen. Dieses Produkt sollte bei einer autorisierten Sammelstelle für Recycling elektrischer und elektronischer Geräte (EEE) abgegeben werden. Wegen bedenklicher Substanzen, die generell mit elektrischen und elektronischen Geräten in Verbindung stehen, können eine unsachgemäße Behandlung dieser Abfallart eine negative Auswirkung auf Umwelt und Gesundheit haben. Gleichzeitig gewährleistet Ihr Beitrag zur wichtigen Entsorgung theses Produkte die

effektive Nutzung natürlicher Ressourcen.
Für weitere Informationen zur Entsorgung
Ihruer Geräte bei einer Recycling-Stelle
nehmen Sieitte Kontakt zum
zuständigen städtischen Buro,
Entsorgungsamt oder zu ihrer
Haushaltsabfallentsorger auf.
18. Installieren Sie das Gerät nicht in einer beengten Umgebung, zum Beispiel Bucherregal oder ähnlich.
19. Stellen Sie keine Gegenstände mit offenen Flammen, etwa brennende Kerzen, auf das Gerät.
20. Beachten Sie bei der Entsorgung von Batterien den Umweltschutz-Aspekt. Batterien müssen bei einer Batterie-Sammelstelle entsorgt werden.
21. Dieses Gerat ist in tropischen und gemäßigen Klimazonen bis 45^ einsetzbar.

HAFTUNGSAUSSCHLUSS

Music Tribe übernimmt keine Haftung für Verluste, die Personen entstanden sind, die sich ganz oder teilweise auf hier enthaltene Beschreibungen, Fotos oder Aussagen verlassen haben. Technische Daten, Erscheinungsbild und andere Informationen konnen ohne vorherige Ankündigung geändert werden. Alle Warenzeichen sind Eigentum der jeweiligen Inhaber. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones und Coolaudio sind Warenzeichen oder eingetragene Warenzeichen der Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Alle Rechte vorbehalten.

Die geltenden Garantiebedingungen und zusätzliche Informationen bezüglich der von Music Tribe gewährten beschränkten Garantie finden Sie online unter musictribe.com/warranty.

Aviso!

Musik ist eine Kunstform, die in all ihrer Schönheit, Detailgenauigkeit und Nuance ohne die geringste Färbung erlebt werden muss, die ihre reinste Essenz sofort beeinträchtigen kann. Ein wirklich großartiges Lautsprecherdesign ermöglich es dem Lautsprechersystem, sich aus der Klanglandschaft zu entfernen und die Musik auf eine Weise zu präsentieren, die Sie wie eine Live-Performance umhüllt. In den 1970er Jahren schuf Tannoy eine Reihe von Monitoren, die die Art und Weise, wie Studioingenieure und Audiophile gleicheraften hochwertige Audioqualität erleben, für immer veränderten. Die Tannoy HPD-Serie wurde schnull zu einem der beliebtesten HiFi-Lautsprecher aller Zeiten.

Der Dual Concentric Hi-Fi-Lautsprecher der Legacy-Serie ist mehr als nur eine Hommage an seinen Vorgänger. Durch die Implementierung neuer, hochskalierten Treiber und Komponenten - einer Technologie, die zu dieser Zeitpunkt noch nicht verfügbar war - wird das Tannoy HPD-Erbe einer außergewöhnlich transparenten Leistung noch verständrt. Einfach ausgedruckt, bietet die Legacy-Serie einer neuen Generation von Musikliebhabern legendäre HPD-Leistung.

Auspacken

Untersuchen Sie alle Teile des Verpackungsmaterials und untersuchen Sie den Karton auf Anzeichen von außeren Schäden. Wenn Anzeichen einer übermaßigen Beschädigung der Verpackung und der daraus resultierenden Beschädigung des Lautspechers vorliegen, informieren Sie sofort den Spediteur und den Lieferanten. Bewahren sie die Verpackung unter solchen Umständen immer zur späteren Prüfung auf.

Überprüfen Sie den Inhalt des Zubehörpackets für das Laufsprecherpaar wie folgt:

Zweidrahtverbindungen (x4)
Teppichspitzen (x8)-Nur Arden und Cheviot
Schwenkfuß (x8) - Nur Arden und Cheviot
Aufsteckbare Gummifüfe (x4) - Nur Eaton
Dose Holzwachs (x1)
- Beutel mit Schaumgummi-Anschlussrohrstopfen
- Dokumentation zur Kurzanleitung

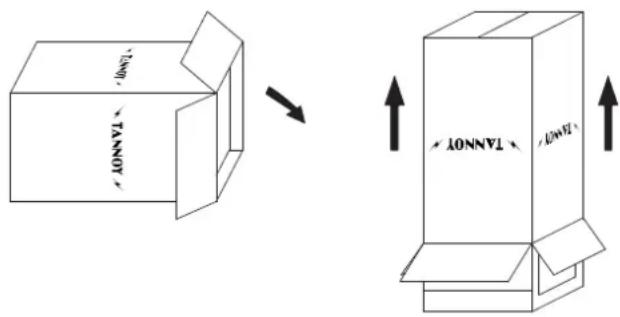

Lösen Sie den Boden des Kartons. Falten Sie die Endblätter aus dem Weg und entfern Sie die 4 Eckverpackungsstücke, um den Sockel und den Boden des Laufsprechergebnisse freizulegen. Suchen Sie das Zubehörpaket und entfern Sie es vorsichtig aus dem Karton.

Drehen Sie den Karton und den Laufsprecher um, sodass der Schrank jetzt im Karton auf dem Boden stehen. Hebien Sie den Karton nach oben, um den Laufsprecher freizulegen.

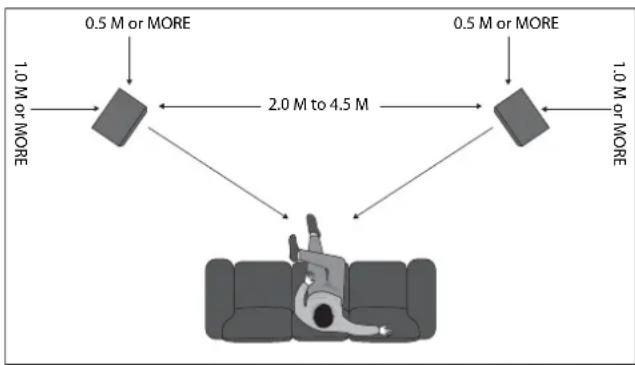

Positionierung

Stellen Sie die Laufsprecher so auf, dass die bevorzugte Hörposition ungebärn 15° von den Achen der Gehäuse entfernst ist. Die Achen beider Schranke sollenn sich an einem Punkt leicht vor der Hörposition schneiden. Denken Sie daran, dass die Nähe der Laufsprecher zu Wänden und Ecken den Klang beeinflusst. Wahrscheinlich sind einige Experimente erforderlich um die Stereobildtiefe und die niedereffekte Klangqualität zu optimieren. In der Nähe von Wandpositionen und Raumecken wird die sehr niedereffekte Schallenergie erhöht. Reflextierende angrenzende Wände konnen das Stereobild durch unerwänschte Reflexionen stären.

Um die beste akustische Leistung zu erzielen und ihre außergewöhnlichen Stereobildtiefenfahigkeiten voll auszuschöpfen, sollen den Lautspricher idealerweise mindestens 1 m von einer Seitenwand oder reflektierenden Oberfläme und mindestens 0,5 m von einer Rückwand entfern verwendet werden.

In der Basis der Lautspricher befinden sich Einsätze für Abwärtspitzen, die maximale Stabilität bieten. Die mitgelieferten Spikes sollen in die Basis der Lautspricher eingeschraubt werden. Wenn der Lautspricher in aufrechter Position installiert ist, sollen den Spikes zwischen den Geweben theirs Teppichs verlaufen, um den Boden darunter zu berühren.

Stellen Sie die Spikes für maximale Stabilität ein undziehen Sie die Kontermuttern fest an, noch ohne übermöige Kraftanwendung.

Für polierte Holzböden und andere empfindliche Oberflächen sind Metallbecher vorgesehen, die unter den Spikes platziert werden konnen.

Verbindung

Konsultieren Sie den Abschnitt mit den Produktspezifikationen in thisem Handbuch, da hier der akzeptable Leistungsbereich für die Verstärkung Ihres Verstreitkars deutlich angezeigt wird. Wie bei allen Lautsprachersystemen hangt die Belastbarkeit von der Wärmekapazität der Schwingspule ab. Es ist darauf zu achen, dass kein Verstrekar übersteuert wird, da dies zu einer Überlustung des Ausgangs führ und zu einem "Clipping" führt. oder Verzerrung innerhalb des Ausgangssignals. Dies kann zu Schäden an den Lautspruchern führen, wenn diese über einen längeren Zeitaum ausgült werden. Im Allgemeinen birgt ein Verstrekar mit higherer Leistung, der hart lauft, aber keine Verzerrungen aufweist, ein geringeres Risiko für eine Beschädigung des Lautsprachers als ein Verstrekar mit niedrigerer Leistung ständig beschneiden. Denken Sie auch daran, dass ein Hochleistungsverstrekar, der mit weniger als 90% der Ausgangsleistung betrieben wird, im Allgemeinen viel better klingt als ein Beispiel mit niedrigerer Leistung, das um 100% kämpft.

Verwenden Sie immer die Beste Kabelqualität, die in ihrem Budget verfügbar ist. Hochwertige Audiosignale, die vom Veränder zum Lautsprecher übertragen werden, stellen ungewöhnliche Anforderungen an das Kabel. Ein breiter Dynamikbereich und Informationen zu großer Bandbreite müssen mit der Fähigkeit koexistieren, Spitzenströme von mindestens 10 Ampere zu übertragen, ohne dass Verluste oder Signalbeeinträchtigungen auften. Wir empfehlen, dass sie die Kabel für jeder Lautsprecher immer gleich lang halten. Denken Sie daran, dass die Kabelkonstruktion die Klangqualität beeinträchtigen kann. Experimentieren Sie also, um ein Kabel zu finden, das zu ihrem Ohr und ihrem Audiosystem passt.

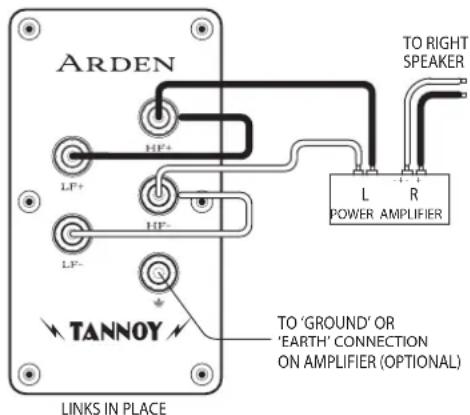

Single Wire Mode

Verbinden Sie zuerst den HF + -Anschluss mit dem LF + -Anschluss und den HF --Anschluss mit dem LF--Anschluss, indem Sie die im Zubehörpaket enthaltenen Verbindungen verwenden. Der Pluspol (Plus) am linken Kanal des Verträckers (mit + oder rot markiert) muss mit dem positiven HF-Anschluss am linken Laustspracher verbunden werden. Der linke Laustprecher ist der linke, wenn Sie das Stereopaar von ihrer Hörposition aus betrachten. Der negative (Minus-) Anschluss am linken Kanal des Verträckers (schwarz markiert oder schwarz gefärbt) muss mit dem negativen HF-Anschluss am linken Laustspracher verbunden werden.

Wiederholen Sie diesen Verbindungsvorgang für den richtigen Laufsprecher. Denken Sie daran, dass das Plus (+ oder Rot) am Veränder mit dem Plus (+ oder Rot) am Laufsprecher und das Negativ (- oder Schwarz) mit dem Negativ verbunden sein muss. Wahlen Sie eine Signalquelle, z. B. einen CD-Player, schalten Sie den Veränder ein und drehen Sie den Laufsstärkeregler langsam auf, um zu überprüften, ob weitere Laufsprecher Bass- und Höheninformationen wiedergeben.

Erdungsanschluss:

Zu Optimieren Sie die Leistung weiter und verwenden Sie ein abgeschirmtes oder abgeschirmtes Lautspracherkabel, um unerwünschte Hochfrequenzstörungen zu reduzieren. Der Abschirmungsanschluss soll an den Erdungs- oder Erdungsanschluss (grün) des Lautsprachers und an den Erdungs- oder Erdungsanschluss des Verästkers angeschlossen werden. Wenn Sie alternativ kein abgeschirmte Lautspracherkabel verwenden, aber die Erdungsfunktion nutzen möhen, verlegen Sie ein einzelnes Kabel zwischen den Erdungsklemen des Lautsprachers und des Verästkers.

Bitte beachten Sie im Zweidrahtmodus, dass die Verbindungskabel nicht verwendet werden)durfen. Die besten Ergebnisse werden mit einem speziell entwickelten Zweidraht-Lautsprecherkabel erzielt.

Wenn Ihr Verstärker nicht mit zwei Sätzen von Ausgangsanschlüssen ausgestattet ist, drehen Sie den linken LF + (positiv) und den linken HF + (positiv) am Verstärkerende der Kabel zusammen. Verbinden Sie diese mit der Verstärker Linker Kanal Pluspol mit + (Plus) markiert oder rot gefärbt. Verdrillen Sie die linken LF- (negativ) und die HF- (negativ) Kabel miteinander und verbinden Sie sie mit dem Minuspol des Verstärkers, der mit - (minus) oder schwarz markiert ist.

Schlieben Sie am Lautsprecherende die mit Left LF + und Left LF- gekennzeichneten Kabel an die LF-Anschlüsse des linken Lautspechers an und achten Sie damit auf die Polaritätsmarkierungen auf der Kabelummantelung. Schlieben Sie dann den linken HF + und den linken HF - an die HF-Klemmen desselen Lautspechers an.

Wiederholen Sie diesen Vorgang, um den rechten Lautsprecher an den rechten Kanalausgang des Verstärkers anzuschlieben, und stellen Sie erneut sicher, dass die Polarität durchgehend korrekt ist.

Bi-Amping erweitert das Prinzip der Bi-Verdraughtung um eine Stufe weiter. Bei dieser Verbindungsoption werden separate Leistungsverträger für Bass- und Höhen-Signale in jedem Lautspricher verwendet. Für ein Stereo-Lautspricherpaar sind vier Mono-(oder zwei Stereo-) Verträger des gleichen Typers erforderlich.

Wenn zwei Stereoverträger verwendet werden, wird empfohlen, dass ein Verträger den linken und rechten Laustsprechem Bassinformationen und dem anderen die Hoheninformationen liefert. Es ist wichtig, die Verbindungskabel an der Klemmenleiste nicht zu verwenden, daß sonst der Verträger beschädigt werden kann.

Höheneinstellung

Jeder Laufsprecher ist mit zwei Bedienelementen ausgestattet, die sich an der vorderen Schallwand unter dem abnehmbaren Kühlergrill befinden. Diese Hochstromschaltblöcke sind mit ROLL OFF und ENERGY gekonnenzeichnet. Sie können sein wird verwendet, um die entsprechenden akustischen Eigenschaften von Hörräumen zu konsponsieren. Die Regler sollen so eingestellt werden, dass sich die Verträger-Klangregler in der Position "flach" oder "nicht konsempient" befinden. Jeder Laufsprecher soll individuell eingestellt werden. Durch Drehen des Verträger-Balance-Reglers, um zuerst einen Laufsprecher und dann den anderen auszuwahlen, wird dies am einfachsten erreicht.

Die Energiesteuerung hat fünf Positionen. Damit kann der Ausgang der Hochfrequenz-Kompressionsantriebsinheit von der linearen oder "flächen" Position über ein Frenzband von ungebärft 1kHz bis 27 kHz erhöht oder verringert werden. Der Roll-Off-Regler hat fünf Positionen (+2, Level, -2, -4 und -6 dB pro Oktave) und bietet eine Einstellung bei extrem hohen Frenzen von 5 kHz bis 30 kHz.

Die Energiesteuerung hat einen Regaleffekt, während die Abrollsteuerung die Steigung des extrem hohen Frenzengangs erhöht oder verringgert. Die flachste und linearste Reaktion des Laufsprechers wird erzielt, wenn andere Regler auf die Position LEVEL eingestellt sind. Diese Position soll für erstige Hörntests verwendet werden. Wenn die Gesamtqualität des Hochfrequenztions zu ausgeprügt erscheidt, sollen den Positionen -1,5 oder -3 für die Energiesteuerung ausprobiert werden. Wenn der Klang im Hohenbereich gedämpft erscheidt, * [, +1,5 oder +3 Einstellungen bevorzugt werden. Sobald die Einstellung für die Energiesteuerung festgelegt wurde, kann die Abrollsteuerung angepasst werden, um den extrem hohen Frenzegehalt bei Bedarf zu verringnern oder gingefüglich zu erhöhen.

Denken Sie daran, dass die Änderungen, die durch Verschieben eines Steuerelements von einer Position in eine andere vorgenommen werden konnen, subtil sind. Sie sind möglicherweise nichticht zu horen, wenn das Programmmaterial nur sehr weniger Inhalt enthalt das betrachtete Freqenzband. Wahlen Sie ein ausgewogenes Musikstück mit einem vollen Klangspelktrum. Die richtige Einstellung wird gefunden, wenn die Lautsprecher nicht mehr sightbar sind und nur die musikalische Darbietung zu horen ist.

Schrankpflege

Der Schrank wird nach strengen Standards mit sorgfältig ausgewählten Massivholzformteilen und passenden Echtholzfernieren fertiggestellt. Das Holz sollte nur mit einem trockenen Tuch oder mit einer leichten Anwendung von hochwertiger Nicht-Silikon-Möbelpolitur wie dem im Zubehorpaket enthaltenen Tannoy-Spezialwachs gereinigt werden. Achten Sie darauf, dass das Gitter oder die la县级e Frontblende nicht poliert werden.

Wie bei allen Massivholzmöbeln wird das Holz durch extreme Hitze, Kälte und entsprechliche Luftfeuchtigkeit leicht nachlassen. Daher wird empfohlen, den Lautsprecher vor zu schützen

Umweltextreme zum Schutz vor solchen Ereignissen. Jedes Holz ändert seine Farbe, wenn es dem UV-Gehalt des Umgebungslichts ausgesetzt wird, und trocknet mit der Zeit aus. Daher muss das Holz regelmäßig mit dem bereitgestellten Wachs „gefütter“ werden.

Introdução

Weitere wichtige Informationen

1. Online registrierten.

Bitte registrieren Sie Ihr neuen Music Tribe-Gerät direkt nach dem Kauf auf der Website musictribe.com. Wenn Sie ihren Kauf mit unseren einfahren online Formular registrieren, konnen wir ihre Reparaturansprüche schneller und effizienter darbeiten. Lesen Sieitte auch unsere Garantiebedingungen, falls zutreffend.

1. Funktionsehler. Sollte sich kein Music Tribe Handler in Ihr Naze befinden, können Sie den Music Tribe Vertrieb Ihr Landeskontaktieren, der auf musictribe.com unter "Support" aufgeführ ist. Sollte Ihr Land nicht aufgelistet sein, prüfen Sieitte, ob Ihr Problem von unserem „Online Support" gelost werden kann, den Sie ebenfalls auf musictribe.com unter "Support" finden. Alternativ reichen Sieitte ihren Garantieanspruch online auf musictribe.com ein, BEVOR Sie das Produkt zurücksenden.

2. Stromanschluss. Bevor Sie das Gerat an eine Netzsteckdose anschließen, prufen Sieitte,obSie die korrekte Netzspannung fur Ihr spezielles Modell verwenden.Fehlerhafte Sicherungen müssen ausnahmslos durch Sicherungen des gleichen Typus und Nennwerts ersetzt werden.
