Tipo de produto	Carregador de baterias de íon de lítio
Marca	Cramer
Modelo	82C1G
Tensão de entrada	230 V ~ 50/60 Hz, 2.5 A
Tensão de saída	82 V = 4 A
Baterias compatíveis	82V220G (72 V / 3 Ah / 216 Wh) e 82V430G (72 V / 6 Ah / 432 Wh)
Tempo de carga	45 min (82V220G), 90 min (82V430G)
Indicadores LED	Verde piscando (carregando), Verde fixo (carregada), Vermelho fixo (temperatura excessiva), Vermelho piscando (defeito)
Proteção	Superaquecimento, curto-circuito, sobrecarga
Utilização	Apenas interior
Classe de proteção	Classe II
Montagem na parede	Sim, distância entre centros 114.3 mm
Cabo de alimentação	Destacável e intercambiável
Dimensões (aprox.)	200 x 150 x 100 mm
Peso (aprox.)	1 kg
Material	Plástico
Limpeza	Pano seco e macio

Perguntas frequentes - 82C1G Cramer

Como carregar a bateria com o carregador Cramer 82C1G?

Conecte o carregador a uma tomada. Insira a bateria no carregador. O indicador LED pisca em verde durante a carga. Quando carregada, o indicador fica verde fixo. Desconecte a bateria após a carga.

O que significam os indicadores LED do carregador?

Verde piscando : carregando. Verde fixo : carregada. Vermelho fixo : temperatura excessiva, deixe esfriar. Vermelho piscando : defeito de carga. Consulte o manual para procedimentos de solução de problemas.

Quais baterias são compatíveis com o carregador 82C1G?

Este carregador é projetado para baterias de íon de lítio 82V220G (72 V / 3 Ah) e 82V430G (72 V / 6 Ah). Não use outros tipos de baterias.

Quanto tempo leva para carregar uma bateria 82V220G?

O tempo de carga é de aproximadamente 45 minutos para a bateria 82V220G (3 Ah) e 90 minutos para a 82V430G (6 Ah).

O que fazer se o indicador vermelho permanecer aceso?

Se o indicador vermelho estiver fixo, a bateria está muito quente. Deixe-a esfriar por aproximadamente 30 minutos antes de colocá-la novamente para carregar. Se o indicador vermelho piscar, isso indica um defeito. Remova a bateria e desconecte o carregador, tente novamente após um minuto. Se o problema persistir, a bateria pode estar com defeito.

Posso deixar a bateria carregando a noite toda?

É recomendado não deixar a bateria carregando por mais de 2 horas após o indicador verde ficar fixo. Uma carga prolongada pode danificar a bateria. Monitore a carga e desconecte assim que estiver concluída.

Como limpar o carregador?

Desconecte o carregador antes da limpeza. Use um pano seco e macio. Não use água, solventes ou detergentes. Não mergulhe.

Onde posso instalar o carregador?

O carregador deve ser usado em interior, em local seco e protegido da luz solar direta. Pode ser montado na parede com dois parafusos (não fornecidos) espaçados em 114,3 mm. Certifique-se de que as aberturas de ventilação não estão obstruídas.

O que fazer em caso de vazamento da bateria?

Em caso de contato do líquido com a pele, lave imediatamente com sabão e água. Em caso de contato com os olhos, enxágue com água limpa por 15 minutos e consulte um médico. A bateria com vazamento deve ser descartada imediatamente.

Como descartar a bateria ou o carregador?

Não jogue as baterias ou o carregador no lixo doméstico. Leve-os a um centro de reciclagem autorizado ou a um ponto de coleta. Cubra os terminais da bateria com fita adesiva para evitar curtos-circuitos.

MANUAL DE UTILIZADOR 82C1G Cramer

PROCEDIMIENTO DE CARGA

Portugues(Tradução das instruções originais)

BATERIA

ESPECIFICAÇÕES

82V220G

Bateria: 72V=3Ah, 216Wh, 82V MAX

Tensão por célula: 3.6V; Número de células: 20

Tempo de carregamento: 45 min. (utilizar um carregador 82C1G)

82V430G

Bateria: 72V=6Ah, 432Wh, 82V MAX

Tensão por célula: 3.6V; Número de células: 40

Tempo de carregamento: 90 min. (utilizar um carregador 82C1G)

Para o uso, a manutenção e o armazenamento corretos da bateria é essencial ler e compreender as instruções fornecidas neste manual.

Para evitar graves acidentes, perigo de incêndio, explosão e perigos derivados de choques elétricos e arcos voltaicos:

■ Se o conector do grupo bateria estiver quebrado ou danificado, NÃO o introduza no carregador. Substituílo com um novo grupo bateria.

■ NÃO carregar estes grupos bateria com um tipo deferente de carregador.

■ NAO procurar curto-circuitar os terminais do grupo bateria.

AVISO

Se o líquido da bateria entrar em contato com os olhos, lave-os imediatamente com água limpa por ao menos 15 minutos. Contate imediatamente um médico. Não recarregar o grupo baterias debaixo da chuva ou em ambientes úmidos. Não mergulhar o aparelho, o grupo bateria ou o carregador na água ou em outros líquidos.

- Não permita que a bateria ou o carregador sobreaqueçam. Se ficarem quentes, deixe-os arrefecer. Recarregue apenas a temperatura ambiente.

- Não coloque a bateria exposta ao sol ou num ambiente quente. Mantenha a temperatura ambiente normal.

■ Mantenha à sombra, em ambiente seco e fresco, se a bateria não for carregada por um longo período de tempo; carregue a bateria durante 2 horas a cada 2 meses.

■ As células da bateria podem desenvolver

um pequeno vazamento em condições de uso ou temperaturas extremas. Se a vedação exterior for quebrada e o vazamento chegar à sua pele,

- Use água e sabão para lavar imediatamente.

- Neutralize com sumo de limão, vinagre ou outro ácido suave.

■ Se a fuga entrar nos seus olhos, siga as instruções acima e procure ajuda médica.

■ Por favor, verifique antes de se a tensão e a corrente de saída do carregador de bateria são adequadas para a bateria de carregamento.

CONTROLE DA CAPACIDADE DA BATERIA

Carregar na tecla (BCI) Indicador de Capacidade da Bateria. As luzes acendemse conforme o nível de capacidade da bateria. Ver o esquema abaixo:

TECLA INDICADORA M EDIÇÃO DE CARREGAMENTO

Luzes	Capacidade
4 luzes verdes	A bateria tem um carregamento superior a 80%.
3 luzes verdes	A bateria tem um carregamento entre 80% e 60%
2 luzes verdes	A bateria tem um carregamento entre 60% e 40%
1 luz verde	A bateria tem um carregamento entre 40% e 25%
As luzes apagam-se	A bateria tem um carregamento inferior a 25%. A bateria deve ser carregada imediatamente

NOTAS DE SEGURANÇA E PRECAUÇÕES

1. NÃO desmontar a bateria.

2. Deixar fora do alcance das crianças.

3. NÃO expor a bateria à água doce ou salgada, conservar em um ambiente fresco e seco.

4. NÃO posicionar a bateria em locais excessivamente quentes, como ao lado de um fogão, um aquecedor, etc.

5. NÃO inverter os terminais negativo e positivo da bateria.

6. NÃO ligar o terminal positivo e negativo da bateria com objetos metálicos.

7. NÃO pisar, bater ou subir de pé sobre a

Portugues(Tradução das instruções originais)

bateria.

1. NÃO efetuar operações de solda na bateria, nem perfurá-la com pregos ou outros objetos pontiagudos.
2. Caso a bateria vazar e o fluido entrar no olho, não esfregue o olho. Enxaguar os bem com água. Interrompa imediatamente o uso da bateria se, enquanto estiver a usar a bateria, emitir um odor diferente, ficar quente, mudar de cor, mudar de forma, ou ficar estranha de alguma outra maneira.

CARREGADOR DA BATERIA

ESPECIFICAÇÕES

Carregador de 82V : 82C1G

Entrada: 230V \~50/60Hz, 2.5A

Saída: 82V =4A

■ NÃO sondar o carregador com materiais condutivos.
■ NÃO permitir a entrada de líquidos no interior do carregador.
■ NÃO utilizar o carregador para finalidades diferentes daquelas indicadas neste manual.
■ Desligue o carregador antes de limpar e quando não houver nenhuma bateria no carregador.
- Não tente conectar dois carregadores juntos.
- Não use o carregador se a polaridade de saída não corresponder à polaridade de carga.
■ Apenas para uso inferior.
■ A tampa não pode, em circunstância alguma, ser aberta. Se a tampa ficar danificada, já não pode utilizar o carregador.
- Não recarregue baterias não recarregáveis.

ATENÇÃO

Para evitar riscos de incêndio, choques ou descargas elétricas:

• Não passar panos úmidos ou detergentes sobre a bateria ou sobre o carregador da bateria.
• Remover sempre o grupo bateria antes de limpar, inspecionar ou efetuar operações de manutenção no aparelho.

LIMPEZA

Limpar a parte externa do carregador com um pano seco e macio. Não enxaguar com eventuais bombas nem limpar com água.

	Classe II
	Somente para uso interno.
	Antes de carregar, leia as instruções.
	Fusível

ATENÇÃO

Este aparelho não deve ser utilizado por pessoas (inclusas crianças com menos de 8 anos) com reduzidas capacidades físicas, sensoriais ou mentais ou sem a experiência e o conhecimento necessários, a não ser que sejam supervisionadas ou que tenham recebido adequadas instruções em mérito ao uso do aparelho por uma pessoa responsável pela sua segurança e com conhecimento dos riscos implícitos.

• Não permitir que as crianças brinquem com o aparelho.
• As operações de limpeza ou manutenção não podem ser efetuadas por crianças sem a supervisão de um adulto.
• Se o cabo da alimentação deste aparelho estiver danificado, o mesmo deverá ser substituído pelo fabricante ou por um agente ou por pessoal especificamente treinado de forma a reduzir qualquer risco derivante.
• Não cobrir às grades de ventilação presentes na parte superior do carregador. Não posicionar o carregador sobre uma superfície macia como por exemplo um cobertor ou um travesseiro. Manter limpas as grades de ventilação do carregador.
• Evitar que pequenos objetos metálicos ou materiais como lã de aço, folhas de alumínio ou outras partículas estranhas penetrem na cavidade do carregador.
• Use apenas baterias recarregáveis lítio-ião 82V220G/82V430G.

Portugues(Tradução das instruções originais)

ELIMINAÇÃO ECOCOMPATÍVEL DA BATERIA

ATENÇÃO

Se o grupo bateria rachar ou quebrar, com ou sem o vazamento de líquidos, não recarregá-lo nem utilizá-lo. Elimine-o e o substitua por um novo grupo bateria. NÃO PROCURE CONSERTÁ-LO!

Para evitar acidentes e riscos de incêndio, explosões ou choques elétricos, e para evitar danos ao ambiente:

• Cobrir os terminais da bateria com fita adesiva resistente.
• NÃO procurar remover ou destruir qualquer componente do grupo bateria.
• NAO procurar abrir o grupo bateria.

ATENÇÃO

• Os eletrólitos emitidos por eventuais vazamentos de líquidos do grupo bateria são corrosivos e tóxicos. Fazer com que o líquido NAO entre em contato com os olhos e a pele e sobretudo não ingeri-lo.
• NAO eliminar as baterias no lixo doméstico.
• NÃO queimar.
• NÃO deixar as baterias em locais que poderiam se tornar parte de um aterro ou de uma central local de tratamento de resíduos sólidos urbanos.
• Leve-os para um centro de reciclagem autorizado

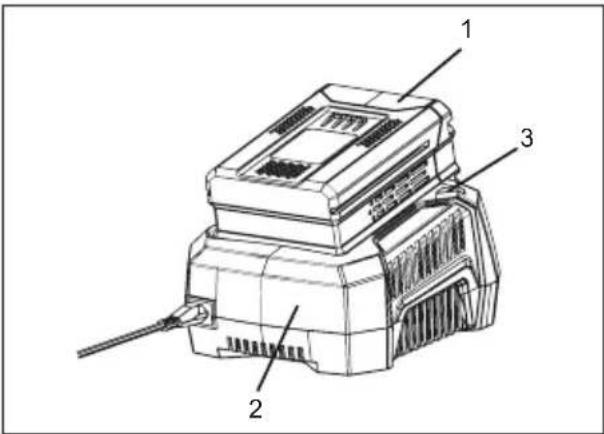

PROCEDIMENTO DE CARREGAMENTO

NOTA: A bateria não é enviada completamente carregada. Aconselha-se efetuar o carregamento antes da utilização para garantir o alcance do máximo tempo operacional. A bateria aos íons de lítio não tem uma memória e pode ser recarregada em qualquer momento.

1. Ligar o carregador a uma tomada AC.
2. Introduzir o grupo bateria (1) no carregador (2).

Este carregador de baterias dispõe da função diagnóstica. As luzes LED do carregador (3) iluminam-se numa ordem concreta para indicar o estado atual da bateria. Carga da bateria conforme a iluminação dos indicadores luminosos:

ESTATUTO DO LED	DESCRIÇÃO
Verde intermitente E	m carregamento
Verde fixo Totalmente	Carregado
Vermelho fixo Temp	eratura excessiva
Verde intermitente F	alha no carregamento

A luz indica uma falsa avaria:

Quando a bateria for colocada no carregador e o LED de estado piscar, remover a bateria do carregador por 1 minuto e introduzi-la novamente. Se o estado do Led indicar “normal” significa que o grupo bateria funciona corretamente. Se o LED piscar novamente, remover o grupo bateria e desligar o carregador. Aguardar 1 minuto, ligar novamente o carregador e reintroduzir o grupo bateria. Se o estado do Led indicar “normal” significa que o grupo bateria funciona corretamente. Se o LED piscar novamente, significa que o grupo bateria é defeituoso e deve ser substituído.

NOTA: Quando o indicador luminoso vermelho piscar, remover a bateria do carregador e reintroduzi-la dentro de duas horas. Se o indicador sinalizar o carregamento, a bateria estará em

Portugues(Tradução das instruções originais)

condições ideais. Se o indicador sinalizar o carregamento, a bateria a bateria e desligar a tomada AC do carregador por 1 minuto, reintroduzir a ficha na tomada AC e a bateria. Se o indicador sinalizar o carregamento, a bateria estará em condições ideais. Caso contrário, a bateria deverá ser substituída.

Se o grupo bateria não se carregar corretamente:

• Controlar a corrente de saída com um outro aparelho. Verificar que a tomada não seja isolada.
• Controlar que os contatos do carregador não tenham sofrido um curto-circuito provocado por resíduos ou outros materiais.
• Se a temperatura do ar ambiental não for normal, deslocar o carregador e o grupo bateria num ambiente com temperatura entre os 7°C e os 40°C.

ATENÇÃO

Se a bateria for inserida no carregador quando está quente ou superaquecida, o indicador luminoso a LED no carregador poderia ficar com uma luz VERMELHO. Neste caso, deixar arrefecer a bateria fora do carregador por aproximadamente 30 minutos.

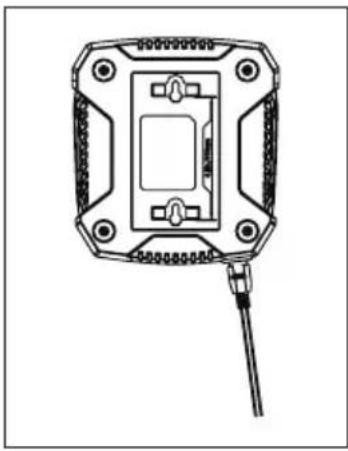

MONTAGEM DO CARREGADOR

1. Este carregador pode ser instalado pendurado numa parece usando dois parafusos (não fornecidos).
2. Ponha a localização da montagem na parede na parte inferior do carregador.
3. Para uma fixação em madeira utilize 2 parafusos de madeira.
4. Efetuar dois furos no centro a uma distância de 114.3 mm, assegurando-se que estejam alinhados verticalmente.
5. Para uma fixação à parede de gesso utilize fixações de parede e parafusos para assegurar o carregador à parede.

NOTA: Se a bateria e o carregador não forem utilizados por muito tempo, remover a bateria do carregador e tirar a ficha da tomada AC.

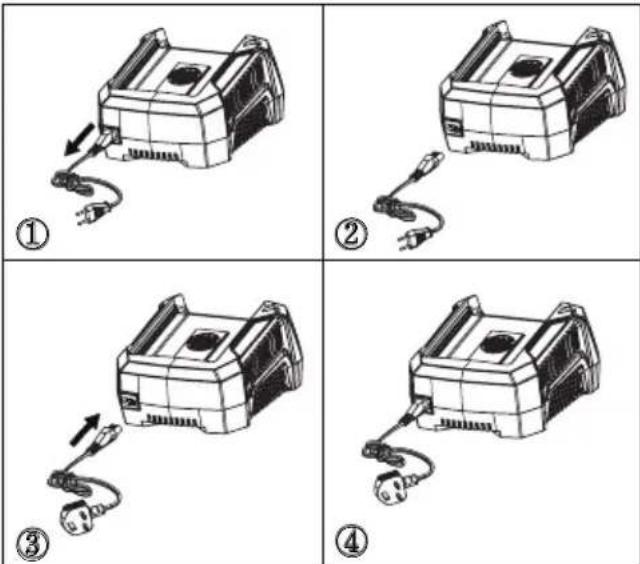

CABO DE ALIMENTAÇÃO AMOVÍVEL

Os cabos de alimentação do carregador são amovíveis. Eles podem ser removidos do carregador e usados de forma intercambiável. (Veja a imagem abaixo)

INSTRUÇÕES IMPORTANTES DE SEGURANÇA

1. CONSERVAR ESTAS INSTRUÇÕES - PERIGO: PARA REDUZIR O RISCO DE INCÊNDIO OU CHOQUES ELÉTRICOS É IMPORTANTE SEGUIR ATENTAMENTE ESTAS INSTRUÇÕES.
2. Antes de utilizar o carregador, verifique a voltagem disponível em cada País.
3. Se a forma da ficha não encaixar

Portugues(Tradução das instruções originais)

na tomada, utilize um adaptador da configuração adequada para a tomada de energia.

CORRETA ELIMINAÇÃO DESTE PRODUTO:

Esta marcação indica que este produto não deve ser eliminado com outros resíduos domésticos em toda a UE. Para impedir possíveis danos para o ambiente ou saúde humana devido à eliminação descontrolada de resíduos, recicle-o de modo responsável para promover a reutilização sustentável dos recursos materiais. Para devolver o seu aparelho usado, use os sistemas de recolha e devolução ou contacte o revendedor onde o produto foi comprado. Podem levar este produto para uma reciclagem ambiental segura.

REMOÇÃO DE PILHAS E ACUMULADORES USADOS

Os Estados-Membros devem assegurar que os fabricantes concebem aparelhos de modo a que os resíduos de baterias e acumuladores possam ser facilmente removidos. Sempre que não possam ser facilmente removidos pelo utilizador final. Os Estados-Membros devem assegurar que os fabricantes concebem aparelhos de modo a que os resíduos de baterias e acumuladores possam ser facilmente removidos por profissionais qualificados que são independentes do fabricante. Aparelhos em que as baterias e acumuladores estejam incorporados deve ser acompanhados de instruções sobre como essas baterias e acumuladores podem ser facilmente removidos por qualquer utilizador final ou por profissionais qualificados e independentes. Se necessário, as instruções também devem

informar o utilizador final dos tipos de baterias ou acumuladores incorporados no aparelho.

DECLARAÇÃO CE DE CONFORMIDADE

Fabricante: Changzhou Globe Co., Ltd.

Nome e endereço da pessoa autorizada a compilar o dossier técnico: Nome: Peter Söderström

Endereço: Propellergatan 1, 211 15 Malmö, Sweden

Pelo presente declaramos que o produto

Categoria: Carregador de 82V

Modelo: 2905686

Número de série: Ver etiqueta de classificação do produto

Ano de construção: Ver etiqueta de classificação do produto

■ se encontra em conformidade com as provisões relevantes da Diretiva de Baixa Tensão 2014/35/UE
■ se encontra em conformidade com as provisões da Diretiva EMC (2014/30/UE).

Além disso, declaramos que

as seguintes (partes/cláusulas de) normas harmonizadas europeias foram utilizadas

EN 60335-2-29, EN 60335-1, EN 62233, EN 55014-1,

EN 55014-2, EN 61000-3-2, EN 61000-3-3

Local, data: Changzhou, 19/08/2017

Assinatura: Ted Qu Haichao

Diretor de Qualidade

Ted Qu
