MANUALE UTENTE 82C1G Cramer

Italiano(Traduzione dalle istruzioni originali)

BATTERIA

SPECIFICHE

82V220G

Batteria: 72V =3Ah, 216Wh, 82V Massimo

Voltaggio per cella: 3.6V; Numero di celle: 20

Tempo di carica: 45 min. (utilizzare un caricatore 82C1G)

82V430G

Batteria: 72V =6Ah, 432Wh, 82V Massimo

Voltaggio per cella: 3.6V; Numero di celle: 40

Tempo di carica: 90 min. (utilizzare un caricatore 82C1G)

Per un corretto utilizzo, manutenzione e riponimento della batteria, leggere e comprendere tutte le istruzioni nel presente manuale.

Per evitare lesioni gravi, rischi d'incendio, esplosioni e pericolo di gravi scosse elettriche:

■ Se la scatola del gruppo batterie è rotta o danneggiata, NON inserire nel caricatore. Sostituire con un nuovo gruppo batterie.

■ NON caricare questi gruppi batteria con un altro tipo di caricatore.

■ NON cercare di cortocircuitare i terminali del gruppo batterie.

AVVERTENZE

Se il liquido della batteria entra neglio occhi, lavarsi immediatamente con acqua pulita per almeno 15 minuti. Rivolgersi immediatamente a un medico. Non ricaricare il gruppo batterie sotto la pioggia o in condizioni umide. Non immergere l'utensile, il gruppo batterie o il caricatore in acqua o in altri liquidi.

■ Non permettere che il gruppo batterie o il caricatore si surriscaldino. Se sono caldi, lasciarli raffreddare. Ricaricare solo a temperatura ambiente.

■ Non posizionare il gruppo batterie sotto la luce diretta del sole o in un ambiente caldo. Tenere sempre a temperatura ambiente.

■ Se la batteria non verrà caricata per un lungo periodo di tempo, conservarla sempre all'ombra, al fresco e in luoghi asciutti; charicare la batteria per 2 ore ogni 2 mesi.

■ Le celle del gruppo batteria potranno sviluppare piccole perdite se utilizzate troppo o a temperature estreme. Se il sigillo esterno si rompe e il liquido entra in contatto con la pelle:

- Lavarsi immediatamente con acqua e sapone.

- Neutralizzare con succo di limone, aceto o altri acidi medi.

■ Se il liquido entra in contatto con gli occhi, seguire le istruzioni di cui sopra e rivolgersi a un medico.

■ Prima dell'utilizzo controllare che il voltaggio in uscita e la corrente del caricatore della batteria siano adatti per caricare il gruppo batterie.

CONTROLLARE LA CAPACITÀ DELLA BATTERIA

Premere il tasto indicatore di capacità batteria (BCI - battery capacity indicator). Le luci si accenderanno a seconda del livello di capacità della batteria. Vedere lo schema seguente:

Luci	Kapazität
4 luci verdi	La batteria ha una carica superiore all'80%.
3 luci verdi	La batteria ha una carica tra l'80% e il 60%.
2 luci verdi	La batteria ha una carica tra l'60% e il 40%.
1 luce verde La batteria ha una carica tra l'40% e il 25%.
Le luci si spengono	La batteria ha una carica inferiore al 25% e richiede di essere ricaricata immediatamente.

NOTE DI SICUREZZA E PRECAUZIONI

1. Non smontare la batteria.

2. Tenere lontano dai bambini.

3. Non esporre la batteria all'acqua o all'acqua salata, riporla in un luogo e in un ambiente fresco e asciutto.

4. Non posizionare la batteria in luoghi troppo caldi, come accanto a un fuoco o a un radiatore, ecc.

5. Non invertire i terminali negativo e positivo della batteria.

Italiano(Traduzione dalle istruzioni originali)

1. Non collegare il terminale positivo e quello negativo della batteria con altri oggetti metallici.
2. Non colpire, far cadere, né camminare sulla batteria.
3. Non svolgere operazioni di saldatura sulla batteria, né perforarla con chiodi o con altri oggetti appuntiti.
4. Nel caso in cui la batteria perda liquidi che entrano in contatto con gli occhi, non strofinarli. Lavarsi con acqua. Smettere di utilizzare la batteria e se la batteria emette odori inusuali, si surriscalda, cambia colore o forma e ha un aspetto anormale, smettere di utilizzarla.

CARICATORE BATTERIA

SPECIFICHE

Caricatore da 82V: 82C1G

Entrata: 230V \~50/60Hz, 2.5A

Uscita: 82V =4A

■ NON sondare il caricatore con materiale conduttivo.
■ Non lasciare che del liquido penetri all'interno del caricatore.
■ NON tentare di utilizzare il caricatore per scopi diversi da quelli indicati nel presente manuale.
■ Scollegare il caricatore prima di pulirlo o quando non c'è alcun gruppo batterie al suo interno.
■ Non cercare di collegare assieme due caricatori.
■ Non utilizzare il caricatore in circostanze in cui la polarità in uscita non sia pari a quella di carica.
■ Solo per uso in interni.
■ Non aprire in alcuna circostanza il coperchio. Se il coperchio è danneggiato, il caricatore potrà rompersi e non essere più utilizzato.
■ Non ricaricare le batterie non ricaricabili.

AVERTENZE

Per evitare rischi d'incendio, o scosse e scariche elettriche:

• Non passare panni umidi o detergenti sulla batteria o sul caricatore della batteria.
• Rimuovere sempre il gruppo batterie prima di pulire, ispezionare o svolgere le operazioni di manutenzione sull'utensile.

PULIZIA

Pulire l'esterno del caricatore con un panno asciutto e soffice. Non sciacquare con eventuali pompe né pulire con acqua.

	Classe II
	Solo per uso interno.
	Prima di caricare leggere le istruzioni
	Fusibile

AVVERTENZE

Questo dispositivo può essere utilizzato da bambini dagli 8 anni in su e da persone con ridotte capacità fisiche, sensoriali o mentali o senza la necessaria esperienza e conoscenza purchè abbiano ricevuto le dovute istruzioni riguardanti l'utilizzo del dispositivo in modo sicuro e abbiano compreso i rischi impliciti

• I bambini non devono giocare con il dispositivo.
• Le operazioni di manutenzione e pulizia non dovranno essere svolte da bambini non supervisionati.
• Se il cavo dell'alimentazione è danneggiato dovrà essere sostituito dalla ditta produttrice, da un suo rappresentante autorizzato o da persona ugualmente qualificata per evitare di correre rischi.
• Non coprire le griglie di ventilazione sulla parte superiore del caricatore. Non posizionare il caricatore su una superficie morbida come una coperta o un cuscino. Tenere le griglie di ventilazione pulite.
• Non lasciare che piccoli oggetti in metallo o materiali come lana d'acciaio, fogli d'alluminio o altre particelle estranee entrino nelle cavità del caricatore.
• Utilizzare solo batterie ricaricabili agli ioni di litio 82V220G/82V430G.

Italiano(Traduzione dalle istruzioni originali)

SMALTIMENTO ECO-COMPATIBILE DELLA BATTERIA

AVVERTENZE

Se il gruppo batterie si rompe o cade, con o senza perdita di liquidi, non ricaricarlo e non utilizzarlo. Smaltirlo e sostituirlo con un nuovo gruppo batterie. NON TENTARE DI RIPARARLO!

Per evitare lesioni e rischi d'incendio, esplosioni o scosse elettriche ed evitare di arrecare danni all'ambiente:

• Coprire i terminali della batteria con nastro adesivo resistente.
• NON tentare di rimuovere o distruggere i componenti del gruppo batterie.
• NON tentare di aprire il gruppo batterie.

AVVERTENZE

• Gli elettroliti rilasciati da eventuali perdite di liquidi del gruppo batterie sono corrosivi e tossici. Fare in modo che il liquido NON entri in contatto con occhi o pelle e non ingerirlo.
• Non posizionare le batterie nella spazzatura domestica.
• NON bruciare.
• NON posizionare le batterie in luoghi dove potranno diventare parte di una discarica locale o dei rifiuti solidi urbani.
• Portarle presso un centro riciclaggio autorizzato.

PROCEDURA DI CARICA

NOTE: La batteria non viene inviata completamente carica. Si raccomanda di caricarla prima dell'utilizzo per assicurarsi che si raggiunga il massimo tempo di carica. La batteria agli ioni di litio non svilupperà una memoria e può essere ricaricata in un qualsiasi momento.

1. Collegare il caricatore a una presa AC.
2. Inserire il gruppo batterie (1) nel caricatore (2).

Questo è un caricatore diagnostico. Le luci al LED del caricatore (3) si illumineranno in un ordine specifico per comunicare lo stato attuale della batteria. Carica della batteria a seconda delle luci:

STATO LED DESCRIZIONE

Verde lampeggiante	In carica
Verde fisso Completamente carico
Rosso fisso Temperatura troppo alta
Rosso lampeggiante	Errore di carica

Luce indicante un falso difetto:

Quando la batteria viene inserita nel caricatore, e il LED di stato lampeggia, rimuovere la batteria dal caricatore per 1 minuto, quindi reinserirla. Se lo stato del Led indica normale allora il gruppo batterie è funzionante. Se il dispositivo di stato del LED lampeggia ancora, rimuovere il gruppo batterie e scollegare il caricatore. Attendere 1 minuto e collegare di nuovo il caricatore e reinserire il gruppo batterie. Se il dispositivo di stato del LED indica normale allora il gruppo batterie è funzionante. Se il dispositivo di stato del LED lampeggia ancora allora il gruppo batterie è difettoso e deve essere sostituito.

NOTE: Quando l'indicatore rosso lampeggia, estrarre la batteria dal caricatore e reinserirla entro 2 ore. Se l'indicatore mostra la carica, la batteria

Italiano(Traduzione dalle istruzioni originali)

è di nuovo in ottime condizioni. Dopo 2 ore, estrarre la batteria e sollegare la spina AC dal caricatore per 1 minuto, reinserire quindi la spina AC e la batteria. Se l'indicatore mostra la carica, la batteria è in ottime condizioni. In caso contrario la batteria deve essere caricata.

CONTROLLARE LA CARICA

Se il gruppo batterie non si carica correttamente:

• Controllare la corrente all'uscita con un altro utensile. Assicurarsi che la spina non sia spenta.
• Controllare che i contatti del caricatore non siano stati cortocircuitati da detriti o altri materiali.
• Se la temperatura dell'aria circostante non è normale, spostare il caricatore e il gruppo batterie in un luogo dove la temperatura sia tra 7°C e 40°C.

AVVERTENZE

Se la batteria viene inserita nel caricatore quando è calda o surriscaldata, la luce dell'indicatore di CARICA al LED sul caricatore potrà accendersi e illuminarsi di luce ROSSO. Nel caso in cui ciò si verifichi, lasciare che la batteria si raffreddi fuori del caricatore per circa 30 minuti.

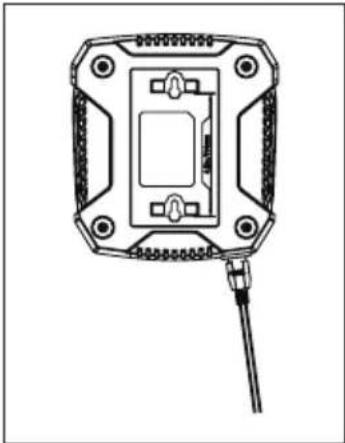

MONTAGGIO CARICATORE

1. Questo caricatore può essere montato su un muro utilizzando due viti (non incluse).
2. Individuare il luogo ove montare il caricatore a muro.
3. Per montare su legno utilizzare 2 viti idonee a tale scopo.
4. Fare due fori nel centro a una distanza di 114.3 mm assicurandosi che siano allineati verticalmente.
5. Per montare su cartongesso utilizzare ancore e viti da muro per assicurare il caricatore al muro.

NOTE: Se la batteria e il caricatore non verranno utilizzati per un lungo periodo di tepo, rimuovere la batteria dal caricatore e scollegare il cavo AC.

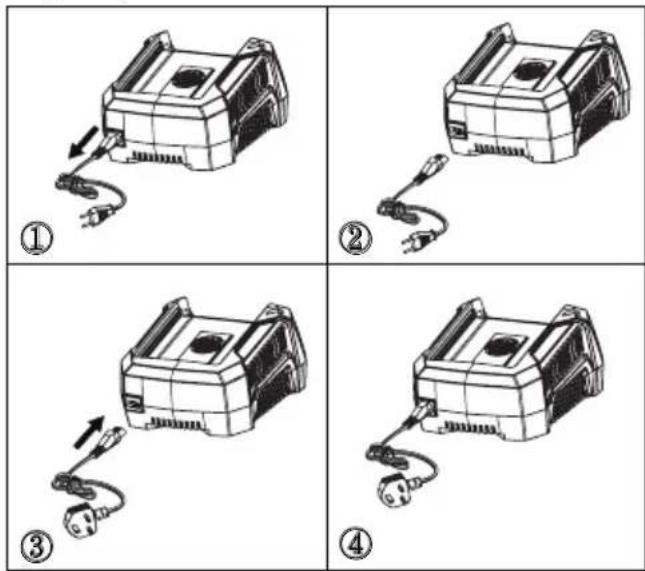

CAVO DELL'ALIMENTAZIONE SCOLLEGABILE

I cavi dell'alimentazione del caricatore sono scollegabili. Possono essere rimossi dal caricatore e utilizzati in maniera intercambiabile. (Vedere la figura di seguito)

IMPORTANTI ISTRUZIONI DI SICUREZZA

1. CONSERVARE QUESTE ISTRUZIONI - PERICOLO: PER RIDURRE IL RISCHIO D'INCENDIO O SCOSSE ELETTRICHE SEGUIRE QUESTE ISTRUZIONI ATTENTAMENTE.
2. Confermare il voltaggio disponibile in ogni paese prima di utilizzare il caricatore.
3. Se la forma della spina non combacia con

Italiano(Traduzione dalle istruzioni originali)

la presa, utilizzare un adattatore per la presa della corretta forma corrispondente alla spina.

CORRETTO SMALTIMENTO DEL PRODOTTO:

Questo simbolo indica che questo prodotto non deve essere smaltito con altri rifiuti domestici in Europa. Per evitare eventuali rischi per l'ambiente o la salute umana da smaltimento non corretto, riciclare responsabilmente per promuovere il riutilizzo sostenibile di risorse materiali. Per restituire il dispositivo usato, utilizzare i sistemi di raccolta e consegna o contattare il rivenditore di fiducia dove il prodotto è stato acquistato. Tali rivenditori potranno occuparsi del corretto smaltimento del prodotto.

RIMOZIONE DI RIFIUTI DI PILE E ACCUMULATORI

Li-ion

Gli Stati membri provvedono affinché i produttori progettino apparecchi in modo tale che i rifiuti di pile e accumulatori siano facilmente rimovibili. Qualora tali rifiuti non possano essere prontamente rimossi dall'utilizzatore finale, gli Stati membri provvedono affinché i produttori progettino gli apparecchi in modo tale che i rifiuti o pile e accumulatori siano prontamente rimovibili da professionisti qualificati indipendenti dai produttori. Gli apparecchi in cui sono incorporati pile e accumulatori sono corredati di istruzioni che indicano come l'utilizzatore finale o i professionisti qualificati indipendenti possano rimuoverli senza pericolo. Se del caso, le istruzioni informano altresì l'utilizzatore finale sui tipi di pila o di accumulatore incorporato nell'apparecchio.

Produttore: Changzhou Globe Co., Ltd.

Indirizzo: No.65 Xinggang Road Zhonglou Zone Changzhou, Jiangsu 213000 Repubblica Popolare Cinese

Nome e indirizzo della persona autorizzata a compilare il rapporto tecnico:

Nome: Peter Söderström

Indirizzo: Propellergatan 1, 211 15 Malmö, Sweden

Con la presente si dichiara che il prodotto

Categoria: Caricatore da 82V

Modello: 2905686

Numero seriale: Vedere l'etichetta dei dati nominali

Anno di costruzione: Vedere l'etichetta dei dati nominali

■ è conforme con le rilevanti norme della Direttiva sul Basso Voltaggio 2014/35/EU

■ è conforme con i provvedimenti delle seguenti Direttiva EMC 2014/30/EU

Si dichiara inoltre che

Inoltre con la presente si dichiara che sono state utilizzate le seguenti (parti/clausole degli) standard armonizzati europei

EN 60335-2-29, EN 60335-1, EN 62233, EN 55014-1,

EN 55014-2, EN 61000-3-2, EN 61000-3-3

Luogo, data: Changzhou, 19/08/2017

Direttore Qualità

Firma: Ted Qu Haichao
