HASZNÁLATI ÚTMUTATÓ 82C1G Cramer

Dobíjačka 82V : 82C1G

Vstup: 230V \~50/60Hz, 2.5A

Výstup: 82V =4A

Magyar (Az eredeti útmutató fordítása)

AKKUMULÁTOR

MÜSZAKI ADATOK

82V220G

Akkumulátor: 72V =3Ah, 216Wh, 82V Max

Feszültség cellánként: 3.6V; Cellák száma: 20

Töltési idő: 45 min. (használja a 82C1G)

82V430G

Akkumulátor: 72V =6Ah, 432Wh, 82V Max

Feszültség cellánként: 3.6V; Cellák száma: 40

Töltési idő: 90 min. (használja a 82C1G)

Az akkumulátor helyes használatához, karbantartásához és tárolásához feltétlenül szükséges, hogy elolvassa és megértse a kézikönyvben tartalmazott utasításokat.

A súlyos sérülések, túzeset, robbanás valamint az áramütés és az elektromos kisülés elkerülése érdekében:

■ Amennyiben az akkumulátoregység tartója törött vagy sérült, NE tegye a töltőbe. Cserélje ki az akkumulátoregységet.

■ Az akkumulátoregységet NE töltse másmilyen töltővel.

■ NE zárja rövidre az akkumulátoregység saruit.

FIGYELEM

Amennyiben az akkumulátorfolyadék szembe kerül, haladéktalanul mossa ki a szemét tiszta vízzel legalább 15 percig. Haladéktalanul forduljon orvoshoz. Ne töltse az akkumulátoregységet esőben vagy nedves helyen. Ne merítse vízbe vagy más folyadékba a szerszámot, az akkumulátoregységet vagy a töltót.

■ Ügyeljen arra, hogy az akkumulátoregység valamint a töltő ne melegedjen fel. Amennyiben felmelegedik, hagyja kihülni. Csak szobahömérsékleten töltse.

■ NE helyezze az akkumulátoregységet napra vagy meleg helyiségbe. Tartsa mindig szoba hömérsékleten.

■ Amennyiben az akkumulátoregységet huzamos ideig nem tölti, tartsa árnyékos, hűvös és száraz helyen.

■ 2 havonta 2 órára tegye töltésre az akkumulátort.

■ Túlzott vagy szélsőséges hömérsékleten történő használat esetén az akkumulátoregység celláinál szivárgás léphet fel.
■ Ámennyiben a külső plomba megsérül, és a folyadék a börhöz ér:

- haladéktalanul mossa le szappanos vízzel.

– citromlével, ecettel vagy más gyenge savval közömbösítse.

■ Amennyiben a folyadék szembe kerül, kövesse a fenti utasításokat, és forduljon orvoshoz.

■ Használat előtt, ellenőrizze, hogy a töltő kimeneti feszültsége és áramerőssége megfelelő-e az akkumulátoregység töltéséhez.

AKKUMULÁTOR ELLENŐRZÉSE

TÖLTÉSÉNEK

Nyomja meg az Akkumulátortöltésmutató (BCI) gombot. A fények az akkumulátor töltésének megfelelően gyulladnak ki. Lásd a következő sémát:

Jelzőfény	Töltöttség
4 zöld fény	Az akkumulátor töltése meghaladja a 80%-ot.
3 zöld fény	Az akkumulátor töltése 80% és 60% között van.
2 zöld fény	Az akkumulátor töltése 60% és 40% között van.
1 zöld fény	Az akkumulátor töltése 40% és 25% között van.
A fények kialszanak	Az akkumulátor töltése 25%-nál alacsonyabb.Az akkumulátort azonnal fel kell tölteni.

BIZTONSÁGI MEGJEGYZÉSEK ÉS ÓVINTÉZKEDÉSEK

1. NE szerelje szét az akkumulátort.
2. Gyermekektöl elzárva tárolja.
3. NE érje sós- vagy édesvíz az akkumulátort, tárolja száraz, hűvös helyen.
4. NE tegye az akkumulátort túlságosan meleg helyre, mint tűz, fűtőtest stb. közelébe.
5. NE cserélje fel az akkumulátor negatív és pozitív saruját.

Magyar (Az eredeti útmutató fordítása)

1. Az akkumulátor pozitív és negatív saruja NE érintkezzen fémtárgyakkal.
2. NE üsse meg, ütögesse, és ne lépjen az akkumulátorra.
3. Az akkumulátort NE hegessze, és ne szúrjon bele szöget vagy más hegyes tárgyat.
4. Amennyiben az akkumulátorfolyadék szivárog, és a folyadék szembe kerül, ne dörzsölje meg a szemét, hanem alaposan öblítse ki vízzel. Ne használja az akkumulátort, ha szokatlan szagokat érez, ha túlmelegszik, vagy megváltozik a színe/formája, és kinézete a szokványostól eltér.

AKKUMULÁTORTÖLTŐ

MÜSZAKI ADATOK

82V -os töltö: 82C1G

Bemenet: 230V \~50/60Hz, 2.5A

Kimenet: 82V =4A

■ NE szúrjon a töltőbe elektromosságot vezető anyagot.
■ Ügyeljen arra, hogy NE kerüljön folyadék a töltő belsejébe.
■ NE használja a töltót a kézikönyvben feltüntetettől eltérő célra.
■ A töltöt tisztítás előtt valamint, amikor nincsen benne akkumulátoregység, ki kell húzni a csatlakozó aljzatból.

■ NE próbáljon meg egyszerre két töltőt csatlakoztatni.

■ Amennyiben a kimeneti polaritás nem felel meg a töltési polaritásnak, NE használja a töltőt.

■ Csak beltéri használatra.

■ Soha NE nyissa ki a fedelet. Amennyiben a fedél megsérül, a töltöt NEM lehet használni.

■ NE töltsön olyan akkumulátort, ami nem feltölthető.

FIGYELEM

A tűzeset, áramütés és elektromos kisülés megelőzése érdekében:

• Ne érjen nedves vagy tisztítószerrel átitatott ruhával az akkumulátorhoz vagy az akkumulátortöltőhöz.
• Mielött megtisztítaná, megvizsgálná vagy elvégezné a szerszám karbantartását, mindig távolítsa el az akkumulátoregységet.

TISZTÍTÁS

A töltő külsejét száraz puha ruhával tisztítsa. Szivattyúval ne öblítse le, és ne tisztítsa vízzel.

	II osztály
	Csak beltéri használatra
	Töltés előtt olvassa el ahasználati utasítást
,	Késleltetett olvadóbiztosító

FIGYELEM

A szerszámot nem használhatják csökkent fizikai, érzékszervi vagy szellemi teljesítőképességű illetve szükséges tapasztalattal és ismeretekkel nem rendelkező személyek (beleértve a 8 évnél kisebb gyermekeket is). Ilyen személyek csak a biztonságukért felelős és a használattal járó kockázatokat ismerő személy felügyelete mellett vagy általa adott utasításoknak megfelelően használhatják.

- Ne engedje, hogy a gyermekek a szerszámmal játszanak.

- A szerszám tisztítását vagy karbantartását gyermekek nem végezhetik felügyelet nélkül.

- Amennyiben a szerszám tápvezetéke megsérül, a vezeték cseréjéből eredő kockázatok csökkentése érdekében a gyártónak, a gyártó ügynökének vagy megfelelő szakképzettséggel rendelkező személynek kell kicserélnie.

- Ne takarja le a töltő hátsó oldalán található szellőzörácsokat. Ne helyezze a töltőt puha felületre, mint például takaróra vagy párnára. Tartsa tisztán a töltő szellőzörácsait.

- Ügyeljen arra, hogy kisméretű fémtárgyak vagy olyan anyagok, mint fém súrolószivacs, alufólia vagy más idegen test ne kerüljön a töltő mélyedéseibe.

- Csak 82V220G/82V430G Li-ion akkumulátorokat használjon.

Magyar (Az eredeti útmutató fordítása)

AKKUMULÁTORKÖRNYEZETTUDATOS ÁRTALMATLANÍTÁSA

FIGYELEM

Amennyiben az akkumulátoregység megreped, vagy eltörik, attól függetlenül, hogy észlelt-e folyadékszivárgást, soha ne töltse újra, és ne használja többet. Ártalmatlanítsa, és használjon új akkumulátoregységet. NE KÍSÉRELJE MEG A JAVÍTÁST!

A sérülések, tűzeset, robbanás vagy áramütés valamint a környezetszennyezés megelőzése érdekében:

• Ragassza le az akkumulátorsarukat erős ragasztószalaggal.
• NE kísérelje meg az akkumulátoregység bármelyik alkotóegységét eltávolítani vagy megsemmisíteni.
• NE kísérelje meg az akkumulátoregységet kinyitni.

FIGYELEM

• Az akkumulátorfolyadék esetleges szivárgása esetén kikerülő elektrolit maró és mérgező hatású. Ügyeljen arra, hogy a folyadék ne kerüljön szembe, börre, és különösen arra, hogy ne nyelje le.
• Ne dojba az akkumulátort a kommunális hulladékba.
• NE égesse el.
• NE tegye olyan helyre az akkumulátort, ahol összekeveredhet a szemétlerakóval vagy a szilárd kommunális hulladékkal.
• Vigye felhatalmazott hulladékudvarba.

TÖLTÉS

MEGJEGYZÉS: Az akkumulátort nem teljesen feltöltve szállítjuk. Használat töltse fel, hogy maximális idejű használatot biztosítson. A lítium-ionos akkumulátornak nincsen memóriája, bármikor fel lehet tölteni.

1. Csatlakoztassa a töltöt egy váltakozó áramú csatlakozó aljzatba.

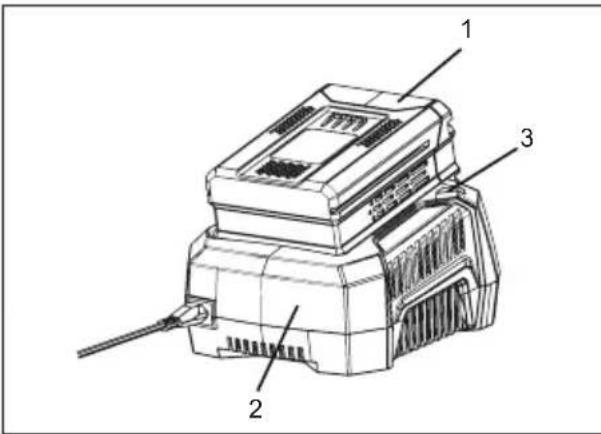

2. Helyezze az akkumulátoregységet (1) a töltőbe (2).

Ez a töltő egyben diagnosztikai funkcióval is rendelkezik. A Töltő LED jelzőlámpa (3) meghatározott sorrendben gyullad ki, és jelzi az akkumulátor töltöttségének állapotát. Akkumulátor töltöttsége a jelzőfények szerint:

LED ÁLLAPOT LEÍRÁS

Villogó zöld Töltés
Folyamatos zöld Teljesen feltöltve
Folyamatos piros	Túlmelegedés
Villogó piros	Töltési hiba

A jelzőfény téves meghibásodást jelez: Amikor az akkumulátort beteszi a töltőbe, és az állapotjelző LED villog, vegye ki az akkumulátort 1 percre a töltőből, majd tegye vissza. Amennyiben az állapotjelző Led „normál” jelzést ad, az akkumulátoregység működőképes. Amennyiben a LED ismételten villog, vegye ki az akkumulátoregységet, és húzza ki a töltőt. Várjon 1 percet, ismételten csatlakoztassa a töltőt, és tegye vissza az akkumulátoregységet. Amennyiben az állapotjelző Led „normál” jelzést ad, az akkumulátoregység működőképes. Amennyiben a LED továbbra is villog, az akkumulátoregység hibás, ki kell cserélni.

MEGJEGYZÉS: Amikor a piros kijelző villog, vegye ki az akkumulátort a töltőból, és tegye vissza 2 órán belül. Amennyiben a kijelző töltést jelez, az akkumulátor optimális állapotban van. 2 óra után vegye ki az akkumulátort, és húzza ki a váltakozó áramú csatlakozó aljzatból a töltőt 1 percre,

Magyar (Az eredeti útmutató fordítása)

majd ismételten csatlakoztassa, és tegye be az akkumulátoregységet. Amennyiben a kijelző töltést jelez, az akkumulátor optimális állapotban van.Ellenkező esetben az akkumulátort ki kell cserélni.

TÖLTŐ ELLENŐRZÉSE

Amennyiben az akkumulátoregység nem töltödik fel megfelelően:

• Ellenőrizze egy másik szerszámmal a kimeneti áramerősséget. Győződjön meg arról, hogy a csatlakozó aljzat ne legyen szigetelve.
• Ellenőrizze, hogy a töltő érintkezésein ne legyen a törmelékek vagy más anyag miatt kialakult rövidzárlat.
• Amennyiben a levegő hőmérséklete nem szokványos, helyezze át a töltöt és az akkumulátoregységet olyan helyiségbe, ahol a hőmérséklet 7°C és 40°C között van.

FIGYELEM

Amennyiben melegen vagy túlmelegedve teszi az akkumulátort a töltőbe, előfordulhat, hogy a töltön a TÖLTÉS visszajelző LED PIROS világít. Amennyiben ez történik, hagyja az akkumulátort a töltön kívül hűlni körülbelül 30 percig.

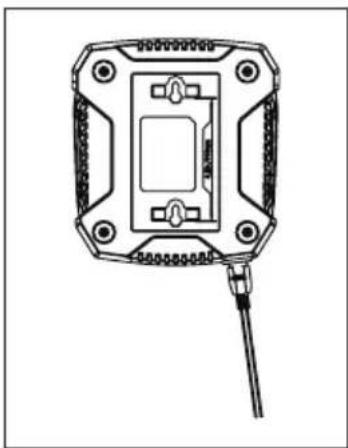

TÖLTŐ ÖSSZESZERELÉSE

1. A töltő két csavar segítségével (nem mellékelt) felszerelhető a falra.
   2.A töltő alján keresse meg a falra rögzítésre szolgáló részt.
2. Fa gerendához való rögzítés esetén 2 facsavart használjon.
3. Készítsen két furatot középen 114.3mm es távolságra, ügyeljen arra, hogy függőleges irányban egybeessenek.
4. Gipszkarton falra való szereléskor a töltő falra rögzítéséhez használjon megfelelő fali tipliket és csavarokat.

MEGJEGYZÉS: Amennyiben az akkumulátort és a töltőt huzamos ideig nem használja, vegye ki az akkumulátort a töltőből, és húzza ki a töltőt a váltakozó áramú csatlakozó aljzatból.

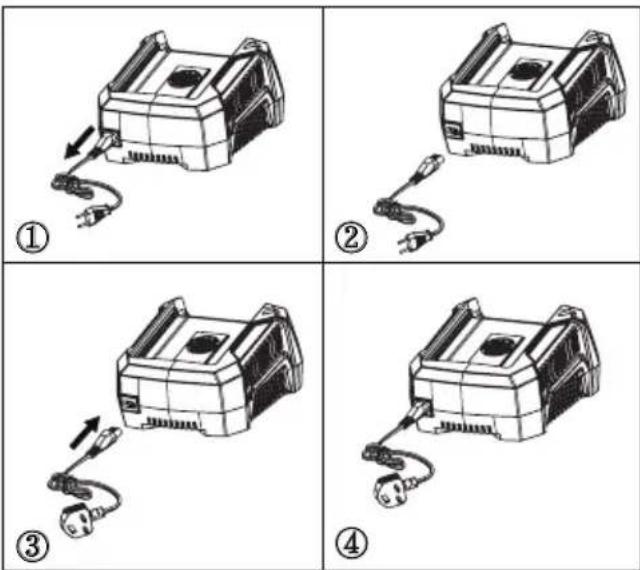

LECSATLAKOZTATHATÓ TÁPKÁBEL

A töltő tápkábelei lecsatlakoztatható. Eltávolíthatók a töltőröl, és felcserélve is használhatók. (Lásd az alábbi ábrát)

FONTOS BIZTONSÁGI UTASÍTÁSOK

1. ÖRIZZE MEG A HASZNÁLATI UTASÍTÁSTVESZÉLY: A TÜZVAGY RAMÜTÉS VESZÉLYÉNEK SÖKKENTÉSE ÉRDEKÉBEN IGYELMESEN TARTSA BE AZ TASÍTÁSOKAT.

2. A töltő használata előtt, győződjön meg az egyes országokban rendelkezésre álló hálózati feszültségről.

Magyar (Az eredeti útmutató fordítása)

1. Ha a dugasz az alakja miatt nem illeszkedik az aljzathoz, használjon az aljzatnak megfelelő csatlakozó adaptert.

A TERMÉK HELYES ÁRTALMATLANÍTÁSA:

A jelzés azt mutatja, hogy az EU-ban a terméket tilos más háztartási hulladékkal együtt kidobni. A környezet és az emberi egészség ellenőrizetlen hulladékkidobás miatti esetleges károsodásának megelőzése érdekében felelős módon végezze a termék ártalmatlanítását és támogassa az anyagi erőforrások újrahasznosítását. A használt készülék visszajuttatásához használja az erre szolgáló hálózatot vagy vegye fel a kapcsolatot a kereskedővel, akitől a terméket vásárolta. A kereskedő a környezetbarát ártalmatlanításhoz visszaveszi a terméket.

A LESELEJTEZETT AKKUMULÁTOROK ÉS ELEMEK ELTÁVOLÍTÁSA

A tagállamoknak ellenőrizniük kell, hogy a gyártók úgy tervezik készülékeiket, hogy azokból eltávolítható a leselejtezett elem és akkumulátor. Ahol a végfelhasználó nem tudja eltávolítani ezeket. A tagállamoknak ellenőrizniük kell, hogy a gyártók úgy tervezik készülékeiket, hogy azokból a gyártótól független szakember által eltávolítható a leselejtezett elem és akkumulátor. A beépített akkumulátorral vagy elemmel rendelkező készülékekhez mellékelni kell az akkumulátor vagy elem felhasználó vagy független szakember általi biztonságos eltávolítására vonatkozó utasításokat. Ahol releváns, ott az utasításnak tájékoztatnia kell a felhasználót a készülékben található elem vagy akkumulátor típusáról.

Kategória: Dobíjačka 82V

Model: 2905686

Gyártó: Changzhou Globe Co., Ltd.

Cím: No.65 Xinggang Road Zhonglou Zone Changzhou, Jiangsu 213000, Kína

A müszaki dokumentáció összeállítására feljogosított személy neve és címe:

Név: Peter Söderström

Cím: Propellergatan 1, 211 15 Malmö, Sweden

Ezúton kijelentjük, hogy a termék:

Kategória: 82V-os töltő

Típus: 2905686

Sorozatszám: Lásd a termék adattábláján

Gyártási év: Lásd a termék adattábláján

■ megfelel a 2014/35/EU Kisfeszültségű irányelv követelményeinek

■ megfelel a következő egyéb EMC irányelv (2014/30/EU)

követelményeinek

Továbbá kijelentjük, hogy

a következő harmonizált európai szabványokat (részeit/pontjait) használtuk fel:

EN 60335-2-29, EN 60335-1, EN 62233, EN 55014-1,

EN 55014-2, EN 61000-3-2, EN 61000-3-3

Hely, dátum: Changzhou, 19/08/2017

Aláírás: Ted Qu Haichao

Minőségbiztosítási igazgató

Ted Qu
