РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 82C1G Cramer

РУССКИЙ (Перево д оригинальных инструкций)

АККУМУЛЯТОР

СПЕЦИФИКАЦИИ

82V220G

Аккумулятор: 72 В == 3 А/ч, 216 Вт/ч, макс. 82 В

Напряжение на элемент: 3.6 В ; количество элементов: 20

Продолжительность зарядки: 45 минут (использовать зарядное устройство 82C1G)

82V430G

Аккумулятор: 72 В == 6 А/ч, 432 Вт/ч, макс. 82 В

Напряжение на элемент: 3.6 В ; количество элементов: 40

Продолжительность зарядки: 90 минут (использовать зарядное устройство 82C1G)

Для правильного использования, технического обслуживания и хранения данного аккумулятора очень важно прочитать и понять инструкции, приведенные в настоящем руководстве. Чтобы избежать серьезных травм, риска пожара, взрыва и опасности удара электрическим током или смертельного поражения электротоком:

■ Если корпус аккумуляторной батареи треснул или поврежден, ЗАПРЕЩАЕТСЯ вставлять ее в зарядное устройство. Необходимо заменить устройство новой аккумуляторной батареей.

■ ЗАПРЕЩАЕТСЯ заряжать эти аккумуляторные батареи с помощью любого другого типа зарядных устройств.

■ ЗАПРЕЩАЕТСЯ пытаться закоротить любые клеммы аккумуляторной батареи.

ПРЕДОСТЕРЕЖЕНИЕ

Если аккумуляторная жидкость попадет в глаза, необходимо немедленно промывать их чистой водой в течение как минимум 15 минут. Сразу же обратиться за медицинской помощью. Запрещается заряжать аккумуляторную батарею в дождь или влажную погоду. Запрещается погружать инструмент, аккумуляторную батарею или зарядное устройство в воду или другую жидкость.

■ Запрещается допускать перегрев аккумуляторной батареи или зарядного устройства. Если эти устройства теплые, им необходимо

дать остыть. Перезарядку проводить только при комнатной температуре.

■ Запрещается оставлять аккумуляторную батарею на солнце или в теплом окружении. Хранить при обычной комнатной температуре.

■ Хранить в полутемном, прохладном и сухом помещении, если аккумулятор не заряжается в течение долго времени; заряжать аккумулятор в течение 2 часов каждые 2 месяца.

■ В элементах аккумуляторной батареи может возникать небольшая утечка при экстремальных условиях использования или температуры. Если наружное уплотнение повреждено, и вытекшая жидкость попадет на кожу:

– Немедленно смыть мыльной водой.
– Нейтрализовать лимонным соком, уксусом или другой слабой кислотой.

■ Если вытекшая жидкость попадет в глаза, необходимо выполнить вышеприведенные инструкции и обратиться за медицинской помощью.

■ Следует проверить перед использованием, подходит ли выходное напряжение и ток зарядного устройства аккумулятора для зарядки аккумуляторной батареи.

ПРОВЕРКА ЗАРЯДКИ АККУМУЛЯТОРА

Нажать кнопку индикатора зарядки аккумулятора (BCI). Загораются лампочки в соответствии с уровнем

РУССКИЙ (Перево д оригинальных инструкций)

зарядки аккумулятора. См.

нижеприведенную таблицу:

КНОПКА ИНДИКАТОР LIGHT ЗАРЯДА БАТАРЕИ (ВСІ)

Лампы	Зарядка
4 зеленых лампы	Батарея заряжена более чем на 80%.
3 зеленых лампы	Батарея заряжена от 60% до 80%.
2 зеленых лампы	Батарея заряжена от 40% до 60%.
1 зеленая лампа	Батарея заряжена от 25% до 40%.
Лампы не горят	Аккумулятор требует немедленной подзарядки

ЗАМЕЧАНИЯ И ПРЕДОСТЕРЕЖЕНИЯ, КАСАЮЩИЕСЯ БЕЗОПАСНОСТИ

1. Запрещается разбирать аккумулятор.
2. Хранить в местах, недоступных для детей.

3. Запрещается подвергать аккумулятор воздействию воды или соленой воды, аккумулятор должен храниться в прохладном и сухом помещении; необходимо помещать аккумулятор в прохладную и сухую атмосферу.

4. Запрещается помещать аккумулятор в места с высокой температурой, около огня, нагревателя и т.д.

5. Запрещается менять местами положительную и отрицательную клеммы аккумулятора.

6. Запрещается подключать положительную и отрицательную клеммы аккумулятора друг к другую с помощью любых металлических предметов.

7. Запрещается стучать по аккумулятору, ронять его или вставать на аккумулятор.

8. Запрещается пайка непосредственно на аккумуляторе, а также пробивать аккумулятор гвоздями или другими острыми предметами.

9. В случае, если аккумулятор протекает, и жидкость попадет в глаза, запрещается тереть глаза. Тщательно промыть водой. Немедленно прекратить использование аккумулятора, если при использовании аккумулятор испускает необычный запах, если он горячий на ощупь, меняет цвет, меняет форму или любым другим образом

кажется необычным.

ЗАРЯДНОЕ УСТРОЙСТВО АККУМУЛЯТОРА

СПЕЦИФИКАЦИИ

Зарядное устройство 82 В: 82C1G

Вход: 230 В \~50/60 Гц, 2.5А

Выход: 82 В =4 А

■ ЗАПРЕЩАЕТСЯ
зондировать
зарядное
устройство
токопроводящими материалами.

■ ЗАПРЕЩАЕТСЯ проникновение жидкости внутрь зарядного устройства.

■ ЗАПРЕЩАЕТСЯ пытаться использовать зарядное устройство для любых других целей, кроме указанных в этом руководстве.

■ Отключать зарядное устройство до очистки, а также в тех случаях, когда в зарядном устройстве нет аккумуляторной батареи.

■ Запрещается пытаться подключить вместе два зарядных устройства.

■ Запрещается использовать зарядное устройство в обстоятельствах, когда выходная полярность не совпадает с полярностью нагрузки.

■ Только для использования в помещениях.

■ Крышка ни при каких обстоятельствах не должна быть открыта. Если крышка повреждена, зарядное устройство больше не может использоваться.

■ Запрещается перезаряжать не перезаряжаемые батареи.

ПРЕДОСТЕРЕЖЕНИЕ

Чтобы избежать опасности пожара, удара электрическим током или смертельного поражения электротоком:

- Запрещается пользоваться влажной тканью или растворителем для аккумулятора или зарядного устройства аккумулятора.

- Всегда извлекать аккумуляторную батарею перед чисткой, проверкой или выполнением любого обслуживания устройства.

РУССКИЙ (Перево д оригинальных инструкций)

ОЧИСТКА

Протирать зарядное устройство снаружи сухой мягкой тканью. Запрещается окатывать или мыть водой.

	Класс II
	Только для использования в помещениях
	Перед зарядкой необходимо прочитать инструкции
	Предохранитель

ПРЕДОСТЕРЕЖЕНИЕ

Данный прибор может использоваться детьми старше 8 лет и людьми с ограниченными физическими, сенсорными или умственными способностями, либо с недостатком опыта и знаний, если они находятся под присмотром или получили инструкции по использованию прибора безопасным способом и осознают связанные с этим опасности.

• Дети не должны играть с прибором.
• Очистка и обслуживание не должны выполняться детьми без присмотра.
• Если поврежден шнур питания, он должен быть заменен изготовителем, его сервисным агентом или аналогичными квалифицированными лицами, чтобы избежать опасности.
• Запрещается закрывать вентиляционные отверстия на верхней части зарядного устройства. Запрещается ставить зарядное устройство на мягкую поверхность, т.е. одеяло, подушку. Необходимо следить, чтобы вентиляционные отверстия зарядного устройства оставались свободными.
• Запрещается попадание небольших металлических предметов или материалов, таких как стальная вата, алюминиевая фольга или другие посторонние частицы, в полость зарядного устройства.
• Используйте только перезаряжаемые литий-ионные батареи 82V220G/82V430G.

ЭКОЛОГИЧЕСКИ БЕЗОПАСНАЯ УТИЛИЗАЦИЯ АККУМУЛЯТОРА

ПРЕДОСТЕРЕЖЕНИЕ

Если аккумуляторная батарея треснула или сломалась, с утечкой или без утечки, запрещается ее перезаряжать или использовать. Батарею необходимо утилизировать и заменить ее новой аккумуляторной батареей. ЗАПРЕЩАЮТСЯ ПОПЫТКИ ОТРЕМОНТИРОВАТЬ БАТАРЕЮ!

Чтобы избежать опасности пожара, удара электрическим током или смертельного поражения электротоком:

• Закрывать клеммы аккумулятора клейкой лентой для тяжелых условий.
• ЗАПРЕЩАЮТСЯ попытки демонтировать или разрушить любой из компонентов аккумуляторной батареи.
• ЗАПРЕЩАЕТСЯ попытка открыть аккумуляторную батарею.

ПРЕДОСТЕРЕЖЕНИЕ

• Если возникает утечка, вытекающий электролит является коррозионной и токсичной жидкостью. НЕ ДОПУСКАТЬ попадания раствора в глаза или на кожу; запрещается проглатывать раствор.
• ЗАПРЕЩАЕТСЯ помещать эти аккумуляторы в обычный бытовой мусор.
  ▪ ЗАПРЕЩАЕТСЯ сжигать.
• ЗАПРЕЩАЕТСЯ оставлять аккумуляторы там, где они станут частью любых свалок отходов или твердых бытовых отходов.
• Сдать аккумуляторы в сертифицированный центр по переработке или утилизации.

ПРОЦЕДУРА ЗАРЯДКИ

ПРИМЕЧАНИЕ: аккумулятор

He

РУССКИЙ (Перево д оригинальных инструкций)

поставляется полностью заряженным. Рекомендуется полностью зарядить его перед использованием, чтобы убедиться в достижении максимального времени работы. Этот аккумулятор на ионах лития не оборудован памятью и может заряжаться в любое время.

1. Подключить зарядное устройство в силовую розетку переменного тока.

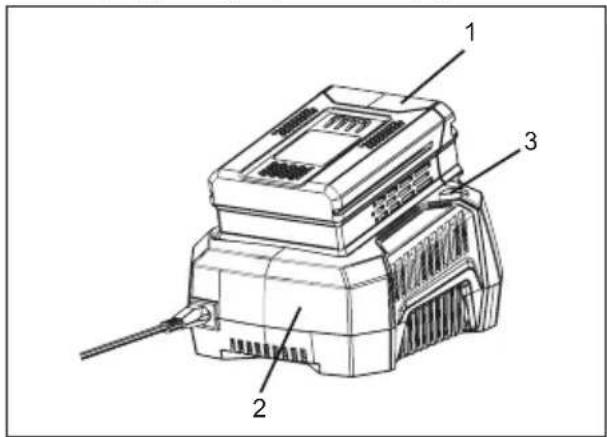

2. Вставить аккумуляторную батарею (1) в зарядное устройство (2).

Это диагностическое зарядное устройство. Светодиодные лампы зарядного устройства (3) будут гореть в определенном порядке, чтобы показать текущее состояние аккумулятора. Это происходит следующим образом:

СОСТОЯНИЕ СВЕТОДИОДА	ОПИСАНИЕ
Зеленый мигает	Идет зарядка
Зеленый горит	Полностью заряжен
Красный горит	Перегрев
Красный мигает	Зарядка не удалась

Примечание, касающееся ложной неисправности:

Когда аккумулятор вставлен в зарядное устройство, и мигает светодиод статуса, извлечь аккумулятор из зарядного устройства на 1 минуту, затем вставить его обратно. Если светодиод статуса показывает норму, это означает, что аккумуляторная батарея исправна. Если светодиод статуса продолжает мигать, извлечь аккумуляторную батарею и отключить зарядное устройство. Подождать 1 минуту и снова подключить зарядное устройство, а затем вставить

аккумуляторную батарею. Если светодиод статуса показывает норму, это означает, что аккумуляторная батарея исправна. Если светодиод статуса продолжает мигать, это означает, что аккумуляторная батарея неисправна, и ее необходимо заменить.

ПРИМЕЧАНИЕ: Когда мигает красный индикатор, извлечь аккумулятор из зарядного устройства и вставить его обратно через 2 часа. Если индикатор показывает зарядку, это означает, что аккумулятор исправен. Через 2 часа извлечь аккумулятор, а также отключить силовой шнур переменного тока зарядного устройства на 1 минуту, а затем снова подключить силовой шнур переменного тока и вставить аккумулятор. Если индикатор показывает зарядку, это означает, что аккумулятор исправен. Если нет, аккумулятор необходимо заменить.

ПРОВЕРКА ЗАРЯДНОГО УСТРОЙСТВА

Если аккумуляторная батарея не заряжается должным образом:

■ Проверить ток на розетке с помощью другого прибора. Убедиться, что розетка не отключена.
■ Убедиться, что контакты зарядного устройства не были закорочены мусором или посторонними предметами.
■ Если температура окружающего воздуха не соответствует обычной комнатной температуре, перенести зарядное устройство и аккумуляторную батарею в такое место, где диапазон температур составляет от 7°C до 40°C.

РУССКИЙ (Перево д оригинальных инструкций)

ПРЕДОСТЕРЕЖЕНИЕ

Если аккумулятор вставлен в зарядное устройство, когда он является теплым или горячим, светодиодный индикатор ЗАРЯДКИ, зажигающийся на зарядном устройстве, может загореться КРАСНЫМ. Если это произошло, необходимо дать аккумулятору остыть вне зарядного устройства в течение приблизительно 30 минут.

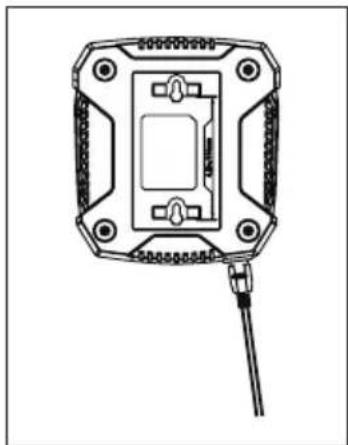

МОНТАЖ ЗАРЯДНОГО УСТРОЙСТВА

1. Это зарядное устройство может быть установлено на стене с помощью двух винтов (не входят в комплект поставки).
2. Найдите место крепления на стену на нижней части зарядного устройства.
3. В случае крепление к деревянным штифтам используйте 2 шурупа по дереву.
4. Просверлить два отверстия в центре на расстоянии 114.3 мм друг от друга, убедившись, что они выровнены по вертикали.
5. При закреплении на стене из гипсокартона используйте анкеры и шурупы.

ПРИМЕЧАНИЕ: Если аккумулятор и зарядное устройство не используются в течение долгого времени, следует извлечь аккумулятор из зарядного устройства и отключить силовой шнур переменного тока.

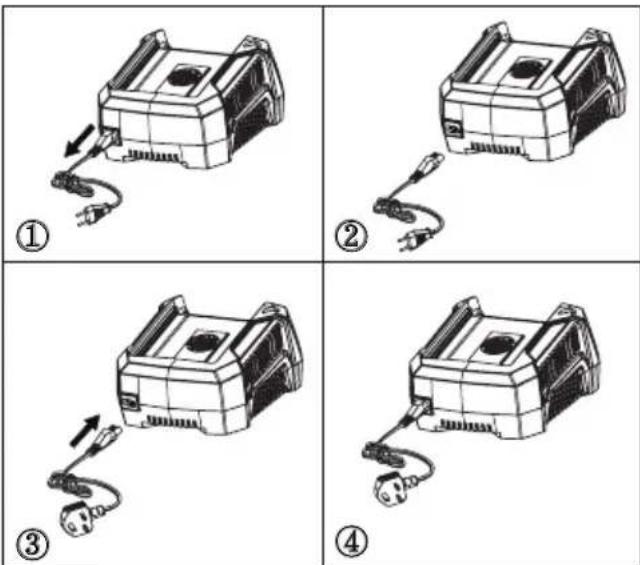

СЪЕМНЫЙ ШНУР ПИТАНИЯ

Шнур питания зарядного устройства может сниматься. Его можно

отсоединить от зарядного устройства и заменить другим. (См. рисунок ниже)

ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

1. НЕОБХОДИМО СОХРАНИТЬ ЭТИ ИНСТРУКЦИИ - ОПАСНОСТЬ: ЧТОБЫ УМЕНЬШИТЬ РИСК ПОЖАРА ИЛИ УДАРА ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕОБХОДИМО ТЩАТЕЛЬНО ВЫПОЛНЯТЬ ЭТИ ИНСТРУКЦИИ.
2. Убедиться в приемлемости напряжения в каждой стране, прежде чем использовать зарядное устройство.
3. Если форма вилки не соответствует сетевой розетке, используйте переходник.

ПРАВИЛЬНАЯ УТИЛИЗАЦИЯ ДАННОГО ИЗДЕЛИЯ:

Эта маркировка показывает, что данное изделие не может утилизироваться с бытовыми отходами на территории ЕС. Чтобы предотвратить возможный ущерб для окружающей среды или здоровья людей из-за неконтролируемой утилизации отходов, утилизируйте его надлежащим образом для рационального повторного использования материальных ресурсов.

РУССКИЙ (Перево д оригинальных инструкций)

Чтобы вернуть использованное устройство, следует использовать системы сбора и возврата или обратиться по месту приобретения данного изделия. Продавцы могут принимать это изделие для экологически безопасной переработки.

ИЗВЛЕЧЕНИЕ ОТРАБОТАННЫХ БАТАРЕЙ И АККУМУЛЯТОРОВ

Государства-члены ЕС должны следить за тем, чтобы производители разрабатывали свои устройства таким образом, чтобы отработанные батареи и аккумуляторы могли легко извлекаться. Если конечный пользователь не может их с легкостью извлечь. Государства-члены ЕС должны следить за тем, чтобы производители разрабатывали свои устройства таким образом, чтобы отработанные батареи и аккумуляторы могли легко извлекаться техническими специалистами, не связанными с производителем. К устройствам, в которых встроены батареи и аккумуляторы, должны прилагаться инструкции о том, как эти батареи и аккумуляторы могут быть безопасно извлечены конечным пользователем или независимым техническим специалистом. По возможности в инструкциях следует также указывать тип батареи или аккумулятора, встроенного в устройство.

Напрежение за клетка: 3.6V ; Брой клетки: 20

Напрежение за клетка: 3.6V ; Брой клетки: 40

■ НЕ зареждайте тези акумулаторни батерии с различен вид зарядно устройство.

ПРОВЕРКА НА КАПАЦИТЕТА НА БАТЕРИЯТА

БУТОН ИНДИКАТОР
ИЗМЕРВАНЕ

ЗАРЯДНО
УСТРОЙСТВО (ICB)

Зарядно устройство от 82V: 82C1G

Вход: 230V \~50/60Hz, 2.5A

Изход: 82V =4A

ЕБКАТОЕСРЪИВЯМТАЕСТИМО ИЗХВЪРЛЯНЕ НА

ПРЕДУПРЕЖДЕНИЕ

ПРОВЕРКА НА ЗАРЯДНОТО УСТРОЙСТВО

ВАЖНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ

ДЕМОНТИРАНЕ НА НЕГОДНИТЕ ЗА УПОТРЕБА БАТЕРИИ И АКУМУЛАТОРИ

Li-ion

ЗАЯВЛЕНИЕ О СООТВЕТСТВИИ ТРЕБОВАНИЯМ ЕС

Производитель: Changzhou Globe Co., Ltd.

Адрес: No.65 Xinggang Road Zhonglou Zone Changzhou, Jiangsu 213000, P.R.China (Китай)

Имя и адрес лица, ответственного за подготовку технического файла:

Настоящим мы заявляем, что следующее изделие

Категория: Зарядное устройство 82 В

Модель: 2905686

Серийный №: см. паспортную табличку изделия

Год изготовления: см. паспортную табличку изделия

■ соответствует положениям Директивы о низковольтном оборудовании 2014/35/EU
■ соответствует всем положениям следующих Директива EMC (2014/30/EU)

И кроме того, мы заявляем, что

были использованы следующие согласованные европейские стандарты:

EN 60335-2-29, EN 60335-1, EN 62233, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Место, дата: Чанчжоу, 19/08/2017

Подпись: Тед Ку Хайчао

Директор по качеству

Ted Qu

Ted Qu
