KASUTUSJUHEND 82C1G Cramer

Eesti (Originaaljuhendi tõlge)

AKU

OMADUSED

82V220G

Aku: 72V =3Ah, 216Wh, 82V MAX

Pinge elemendi kohta: 3.6V; Elementide arv: 20

Laadimisaeg: 45 min. (kasutada laadijat 82C1G)

82V430G

Aku: 72V =6Ah, 432Wh, 82V MAX

Pinge elemendi kohta: 3.6V; Elementide arv: 40

Laadimisaeg: 90 min. (kasutada laadijat 82C1G)

Aku nõuetekohaseks kasutamiseks, hooldamiseks ja ladustamiseks tuleb kõigepealt läbi lugeda ja aru saada juhendi sisust.

Raskete önnetuste, tuleohu, plahvatusohu ja elektrilöögi ning elektrikaarega seotud ohtude vältimiseks:

■ ÄRGE pange akut laadijasse kui aku elementide karp on katki või kahjustatud. Asendage uue akuga.

■ Neid akusid EI tohi laadida teist tüüpi laadijaga.

■ ÄRGE lühistage aku klemme.

TÄHELEPANU

Kui akuvedelik puutub kokku silmadega, peske silmi koheselt puhta veega vähemalt 15 minuti jooksul. Pöörduge viivitamatult arsti poole. Ärge laadige akut vihma käes või niiskes keskkonnas. Ärge hoidke tööriista, akut või laadijat vees või mõnes muus vedelikus.

- Ärge laske akul või laadijal üle kuumeneda Kui need muutuvad kuumaks, siis laske jahtuda. Laadida ainult õhutemperatuuril.

■ Akut El tohi jätta päikesevalguse kätte või sooja keskkonda. Hoidke seda alati toatemperatuuril.

■ Kui aku ei ole pikemat aega kasutusel, siis tuleb seda hoida varjulises, jahedas ja kuivas kohas. Laadige akut iga kahe kuu jooksul vähemalt kaks tundi.

■ Liigse kasutamise või ekstreemsete temperatuuride korral võib akul esineda väikeseid vedelikukadusid. Kui väline plomm peaks purunema ja vedelik puutuma kokku nahaga:

- pesta viivitamatult vee ja seebiga.

- neutraliseerida sidrunimahla, äädika või nõrga happelahusega.

■ Kui vedelik puutub kokku silmadega, siis tehke nagu ülalpool kirjeldatud ning pöörduge arsti poole.

■ Enne kasutamist kontrollige, et väljundpinge ja akulaadija pinge sobiksid aku laadimiseks.

AKU TÄITUVUSE KONTROLL

Vajutage aku täituvuse indikaatori klahvi (BCI). Vastavalt aku seisukorrale süttivad tuled: Vaadake skeem all:

Tuled	Täituvus
4 rohelist tuld Aku	on laetud vähem kui 80%.
3 rohelist tuld Aku	on laetud 80% - 60%.
2 rohelist tuld Aku	on laetud 60% - 40%.
1 roheline tuli Aku	on laetud 40% - 25%.
Tuled kustuvad	Aku on laetud vähem kui 25%.Aku tuleb viivitamatult laadima panna.

OHUTUS- JA ETTEVAATUSABINÕUD

1. Akut EI TOHI lahti võtta.

2. Hoidke laste eest.

3. ÄRGE jätke akut mageda või soolase vee kätte, hoida jahedas ja kuivas kohas.

4. ÄRGE jätke akut liiga sooja kohta, näiteks tule või radiaatori kõrvale.

5. ÄRGE vahetage omavahel aku negatiivset ja positiivset klemmi.

6. VÄLTIGE metallist esemete kokkupuudet aku klemmidega, nii positiivse kui negatiivsega.

7. Akut El TOHI lüüa, taguda ega sellele

Eesti (Originaaljuhendi tõlge)

jalgupidi peale ronida.

1. Akut EI TOHI keevitada ega kruvide või teiste teravate esemetega perforeerida.
2. Kui aku kaotab vedelikku ja see puutub kokku silmadega, siis ärge hõõruge neid vaid loputage rohke veega. Ärge kasutage akut, kui sellest eritub ebatavalist lõhna, see on ülekuumenud või omandab ebanormaalse värvi/kuju või muu aspekti.

AKULAADIJA

OMADUSED

82V Laadija: 82C1G

Sisend: 230V \~50/60Hz, 2.5A

Väljund: 82V =4A

■ ÄRGE sondeerige laadijat elektrit juhtivate materjalidega.
■ Laadijasse Él tohi pääseda vedelikku.
■ Laadijat El tohi kasutada juhendis mitte- kirjeldatud eesmärkidel.
■ Enne laadija puhastamist või siis, kui selles ei ole akut, eemaldage laadija vooluvõrgust.
■ ÄRGE ühendage samaaegselt kaht laadijat.
■ Kui väljundi polaarsus ei vasta laadimisele, ÄRGE kasutage laadijat.
■ Kasutada ainult siseruumides.
■ Korpust ei TOHI mitte mingil juhul avada. Laadijat EI TOHI kasutada, kui korpus on kahjustatud.
■ Laadijaga EI TOHI laadida mittelaetavaid akusid.

TÄHELEPANU

Tuleohu ja elektrilöögiohu vältimiseks:

• Arge asetage niiskeid lappe ega puhastusvahendeid akule ega akulaadijale.
• Enne seadme puhastamist, ülevaatust või hooldust eemaldage kõigepealt aku.

PUHASTAMINE

Laadijat võib väljastpoolt puhastada pehme ja kuiva lapiga. Årge loputage pumbast ega puhastage veega.

	Klass II
	Ainult siseruumides kasutamiseks
	Enne laadimist lugeda juhiseid
	Kaitse

TÄHELEPANU

Tööriista ei tohi kasutada väheste füüsiliste, sensoorsete või vaimsete võimetega isikud, lapsed nooremad kui 8 aastat või järelevalveta isikud, kui neile ei ole tööriista kasutamise osas andnud väljaõpet mõni teine isik, kes vastutab nende ohutuse eest ning teab kõiki kaudseid ohte.

• Ärge laske lastel tööriistaga mängida.
• Järelevalveta lapsed ei tohi tööriista puhastada ega hooldada.
• Kui tööriista toitejuhe on kahjustatud, siis tuleb see välja vahetada tootja, viimase edasimüüja või isikute juures, kes on saanud eriväljaõppe köikvõimalike seotud riskide vähendamiseks.
• Aku ülaosas asuvaid ventilatsiooniavasid ei tohi kinni katta. Ärge asetage laadijat pehmele pinnale, näiteks tekile või padjale. Hoidke aku ventilatsiooniavad puhtana.
• Vältige väikeste metallesemete või -materjalide, näiteks terasvilla, alumiiniumlehtede või muude osakeste sattumist laadija avadesse.
• Kasutage ainult liitiumioonakusid 82V220G/82V430G.

Eesti (Originaaljuhendi tõlge)

AKU LOODUSSÖBRALIK ÜMBERTÖÖTLEMINE

⚠️ ΠΡΟΣΟΧΗ

Kui aku on pragunenud või katki, ükskõik, kas lekib või mitte, siis ei tohi seda enam laadida ega kasutada. Viige see ümbertöötlemisse ning asendage uue akuga. ÄRGE PROOVIGE SEDA PARANDADA!

Önnetuste, tulekahju, plahvatus- ja elektrilöögiohu vältimiseks ning keskkonna kaitsmiseks:

• Katke akuklemmid vastupidava kleeplindiga.
• ÄRGE proovige ühtki aku osa eemaldada võilõhkuda.
• ÄRGE proovige akut avada.

POZOR:

• Akuleketes väljuvad elektrolüüdid on korrosiivne ja mürgine aine. VÄLTIGE kokkupuudet vedeliku ja silmade või naha vahel, ennekõike ärge neelake seda alla.
• ÄRGE visake akut koduse prügi sekka.
• MITTE põletada
• ÄRGE pange akut kuhugi, kus see võiks lõpetada kohalikul prügimäel või tavalise tahke prügi seas.
• Viige need ringlussevõtujaama.

LAADIMINE

MÄRKUS. Aku ei ole tarnimise hetkel täielikult laetud. Pikema tööea saavutamiseks on soovitatav aku enne esimest kasutamist täis laadida. Liitiumioonakul ei ole mälu ja seda võib ükskõik mis hetkel laadida.

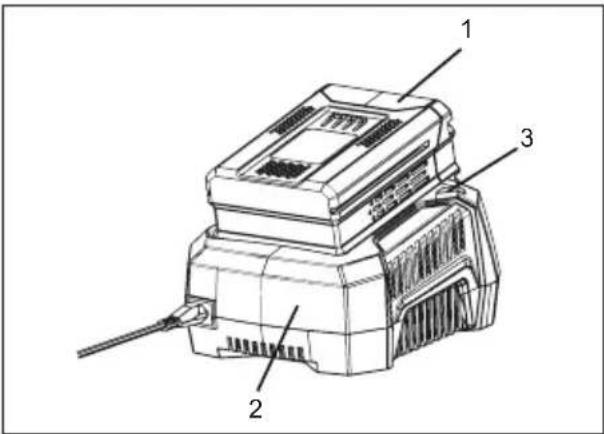

1. Ühendage laadija pistikusse.
2. Paigutage aku (1) laadijasse (2).

Tegemist on diagnoosiva laadijaga. Laadija leed-lambid (3) süttivad ja annavad teada, millises seisus on aku, Aku täituvus vastavalt tuledele:

LED-MÄRGUTULEOLEK	KIRJELDUS
Vilkuv roheline Laadimine
Püsiv roheline Täislaetud
Püsiv punane Ületemperatuur
Vilkuv punane Laadimistõrge

Kui aku pannakse laadijasse ja leed hakkab vilkuma, siis eemaldage aku laadijast üheks minutiks ja proovige uuesti. Kui leed näitab "normaalne", siis aku on töökorras. Kui leed hakkab uuesti vilkuma, siis eemaldage aku ja võtke laadija vooluvõrgust välja. Oodake üks minut, ühendage laadija vooluvõrguga j pange aku tagasi. Kui leed näitab "normaalne", siis aku on töökorras. Kui leed hakkab uuesti vilkuma, siis aku on defektne ja tuleb välja lülitada.

MÄRKUS. Kui punane tuli hakkab vilkuma, siis võtke aku laadijast välja ja pange 2 tunni jooksul tagasi. Kui laadija näitab, et on laetud, siis on aku parimas töökorras. Kui laadija näitab, et on laetud, siis on aku parimas töökorras. Pärast kaht kaht tundi eemaldage aku ja võtke laadija minutiks vooluvõrgust välja, pärast 1 minutit ühendage laadija ja aku tagasi. Kui laadija näitab, et on laetud, siis on aku parimas töökorras. Vastasel juhul tuleb aku välja vahetada.

Eesti (Originaaljuhendi tõlge)

LAADIJA KONTROLL

Kui aku ei laadi korralikult:

• Kontrollige väljundvoolu mõne mutööriistaga. Veenduge, et pistik ei oleks isoleeritud.
• Kontrollige, et laadija kontaktid ei oleks lühistatud jääkide või muude materjalide poolt.
• Kui keskkonna temperatuur ei ole tavapärane, siis pange aku ja laadija kohta, mille temperatuur jääb vahemikku 7°C kuni 40°C.

TÄHELEPANU

Kui laadijasse asetatud aku on soe või ülekuumenenud, siis võib laadimisindikaatori leed süttida PUNANE valgusega. Sellisel juhul tuleb lasta akul väljaspool laadijat 30 minutit jahtuda.

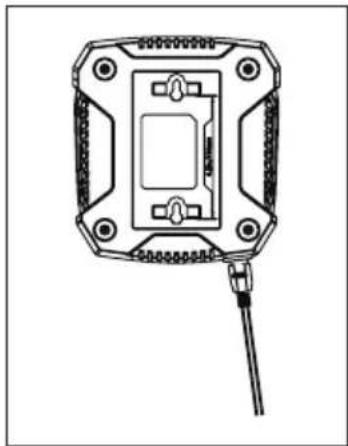

LAADIJA MONTEERIMINE

1. Selle laadija saab kinnitada seinale kahe kruvi abil (pole komplektis).
2. Vaadake seinapaigalduse mõõtu aku põhja alt.
3. Puitpostile kinnitamisel kasutage 2 puidukruvi.
4. Tehke kaks ava, mis on avade tsentrist 114.3mm kaugusel, kontrollige, et need oleksid horisontaalselt samal tasandil.
5. Akulaadija kipsplaadile kinnitamiseks kasutage seinaankruid ja kruvisid.

MÄRKUS. Kui aku ja laadija jäävad pikemaks ajaks kasutamata seisma, siis eemaldage aku laadijast ja võtke laadija vooluvõrgust välja.

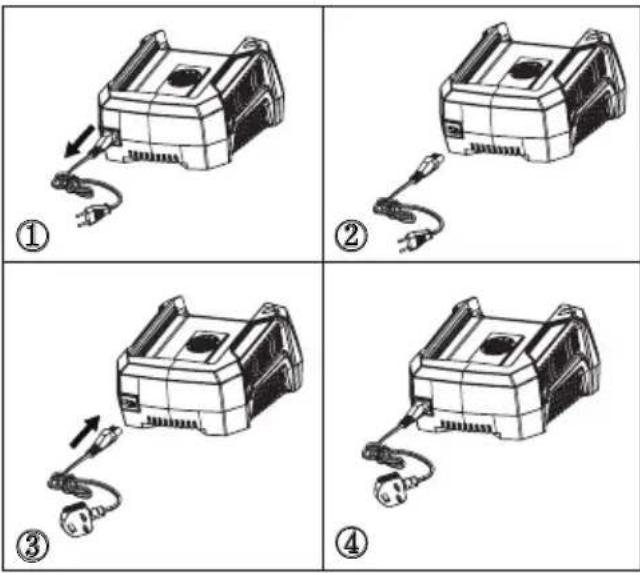

Lahtiühendatav toitejuhe

Laadija toitejuhtmed on lahti ühendatavad. Toitejuhtme saab laadija küljest eemaldada, et kasutada teistsuguse pistikuga juhet. (Vaadake allpool olevat joonist)

TÄHTSAD OHUTUSJUHISED

1. HOIDKE JUHISED ALLES OHT: TULEKAHJU JA ELEKTRILÖÖGIOHU VÄLTIMISEKS ON JUHISTE JÄRGIMINE VÄGA OLULINE.
2. Enne laadija kasutamist kontrollige, milline on kasutusjärgse riigi tavaline voolupinge.
3. Kui pistik vooluvõrgu pistikupessa ei sobi, kasutage täiendavat üleminekuadapterit, millel on pistikupesale sobiv klemmivariant.

TOOTE

UTILISEERIMINE

NÕUETEKOHANE

Körvalolev markeering osutab, et seda seadet ei tohi EL-s pärast kasutusest körvaldamist käidelda koos olmeprügiga. Hoolimatust jäätmekäitlusest tingitud võimaliku kahju vältimiseks loodusele või inimeste tervisele peab jäätmekäitlus edendama jätkusuutlikku materiaalsete

Eesti (Originaaljuhendi tõlge)

ressursside taaskasutust. Palun andke oma kasutusest körvaldatud seade üle kohalikule jäätmete tagastuse ja kogumise süsteemi ettevõttele või edasimüüjale, kellelt seadme ostsite. Nad võtavad selle vastu keskkonnale ohutuks ümbertöötlemiseks.

TÜHJENENUD PATAREIDE JA AKUDE KASUTUSEST KÖRVALDAMINE

Liikmesriigid tagavad, et tootjad konstrueerivad seadmed nii, et tühjenenud patareisid ja akusid saab hölpsalt eemaldada. Kui löppkasutaja ei saa neid hölpsalt eemaldada. Liikmesriigid tagavad, et tootjad konstrueerivad seadmed nii, et tühjenenud patareisid ja akusid saavad tootjast söltumatud pädevad asjatundjad hölpsalt eemaldada. Seadmetega, milles on patareid ja akud sisse ehitatud, peab kaasas olema juhised, kuidas saab patareisid ja akusid ohutult eemaldada, kas löppkasutaja või söltumatu pädev asjatundja. Vajaduse korral peavad juhised teavitama löppkasutajat seadmesse sisse ehitatud patarei või aku tüübist.

Tehnilise toimiku koostamiseks volitatud isik ja tema aadress:

Nimetus: Peter Söderström

Aadress: Propellergatan 1, 211 15 Malmö, Sweden

Kinnitame, et see toode

Liik: 82V Laadija

Mudel: 2905686

Seerianumber: vaadake toote tehasesilti

Tootmisaasta: Vaadake toote tehasesilti

■ vastab madalpingedirektiivi 2014/35/EÜ asjassepuutuvatele nõuetele.

■ vastab EMC-direktiivi (2014/30/EÜ) asjassepuutuvatele nõuetele.

Lisaks deklareerime, et on kasutatud järgmisi Euroopa harmoniseeritud standardeid (nende osi/sätteid):

EN 60335-2-29, EN 60335-1, EN 62233, EN 55014-1,

EN 55014-2, EN 61000-3-2, EN 61000-3-3

Aadress, kuupäev: Changzhou, 19/08/2017

Allkiri: Ted Qu Haichao

Kokybės direktorius

Ted Qu

Changzhou Globe Co., Ltd. Zhonglou Zone Changzhou, Jiangsu, China TOLL-FREE HELPLINE: 1-833-460-6600
