FX-US270 - Máquina de costura Fuxtec - Manual de utilização gratuito

Tipo de produto	Espalhador universal
Marca	Fuxtec
Modelo	FX-US270
Tensão de alimentação	6 V DC
Tipo de pilhas	4 pilhas alcalinas AA
Velocidade do motor	12 000 min⁻¹ (em vazio)
Velocidade de marcha lenta	1 200 – 1 800 min⁻¹
Capacidade do reservatório	2,7 L
Fluxo de espalhamento	Ajustável pela velocidade do motor e largura de abertura
Zona de espalhamento	Grande superfície: regime elevado; pequena superfície: regime baixo
Utilização	Sementes, fertilizante, sal (conforme ajuste)
Níveis de difusão	5 níveis (15 g/m² a 50 g/m²)
Ligar	Interruptor ligar/desligar + acionador da roda de espalhamento
Manutenção	Limpeza com água e sabão após o uso
Segurança	Óculos de proteção e máscara obrigatórios; afastamento de terceiros (5 m)
Proteção ambiental	Pilhas usadas devem ser devolvidas em ponto de coleta; aparelho reciclável
Conformidade	RoHS, diretiva de pilhas (BattG)
Dimensões (estimativa)	Não fornecidas
Peso (estimativa)	Não fornecido
Peças sobressalentes	Não especificadas

Perguntas frequentes - FX-US270 Fuxtec

Como instalar as pilhas no espalhador Fuxtec FX-US270?

Certifique-se de que o espalhador está desligado. Remova o suporte da pilha girando no sentido horário e puxando. Coloque 4 pilhas alcalinas AA respeitando as polaridades (+/-) indicadas, depois recoloque o suporte no lugar.

Que tipo de pilhas usar?

Use apenas pilhas alcalinas AA. Não use pilhas recarregáveis não especificadas.

Como ajustar o fluxo de espalhamento?

O fluxo é controlado pela velocidade do motor e pelo ângulo de abertura da aba de espalhamento. Selecione o nível de difusão desejado (1 a 5) de acordo com o produto (sementes, fertilizante, sal) consultando as indicações na embalagem.

Qual é o volume do reservatório?

A capacidade do reservatório é de 2,7 litros.

Como fazer a manutenção do espalhador após o uso?

Limpe o espalhador com uma solução de água levemente sabão usando um pano úmido. Não o deixe imerso em líquido de limpeza.

Quais são as instruções de segurança?

Use óculos de proteção e uma máscara com filtro durante o uso. Certifique-se de que nenhuma pessoa ou animal esteja a um raio de 5 metros ao redor do espalhador.

O espalhador pode ser usado para fertilizante e sal?

Sim, é adequado para sementes, fertilizante e sal. Os ajustes de difusão são adequados: nível 1-4 para sementes/fertilizante, nível 5 para sal.

Como descartar as pilhas usadas?

Não jogue as pilhas no lixo doméstico. Deposite-as em um ponto de coleta público, em um revendedor de pilhas, ou envie-as pelo correio para Fuxtec GmbH (endereço no manual).

O que fazer se o espalhador não funcionar?

Verifique primeiro se as pilhas estão instaladas corretamente e não estão gastas. Certifique-se de que o interruptor ligar/desligar e o acionador da roda sejam acionados simultaneamente.

Onde encontrar o manual completo?

O manual completo está disponível gratuitamente em formato PDF em notice-facile.com. Você também pode solicitar uma tradução para o seu idioma através do formulário no site.

MANUAL DE UTILIZADOR FX-US270 Fuxtec

1. apresentação.... 35
2. Conjunto.... 36
3. Instalando as baterias.... 37
4. Configurações do espalhador 37
5. superfície de dispersão 37
6. Trabalhando com o espalhador universal.... 37
7. Manutenção/Cuidados 38
8. Dados técnicos 38
9. Símbolos.... 38
10. Proteção ambiental.... 39
11. Segurança da bateria 39

NEDERLANDSE VERSIE 40

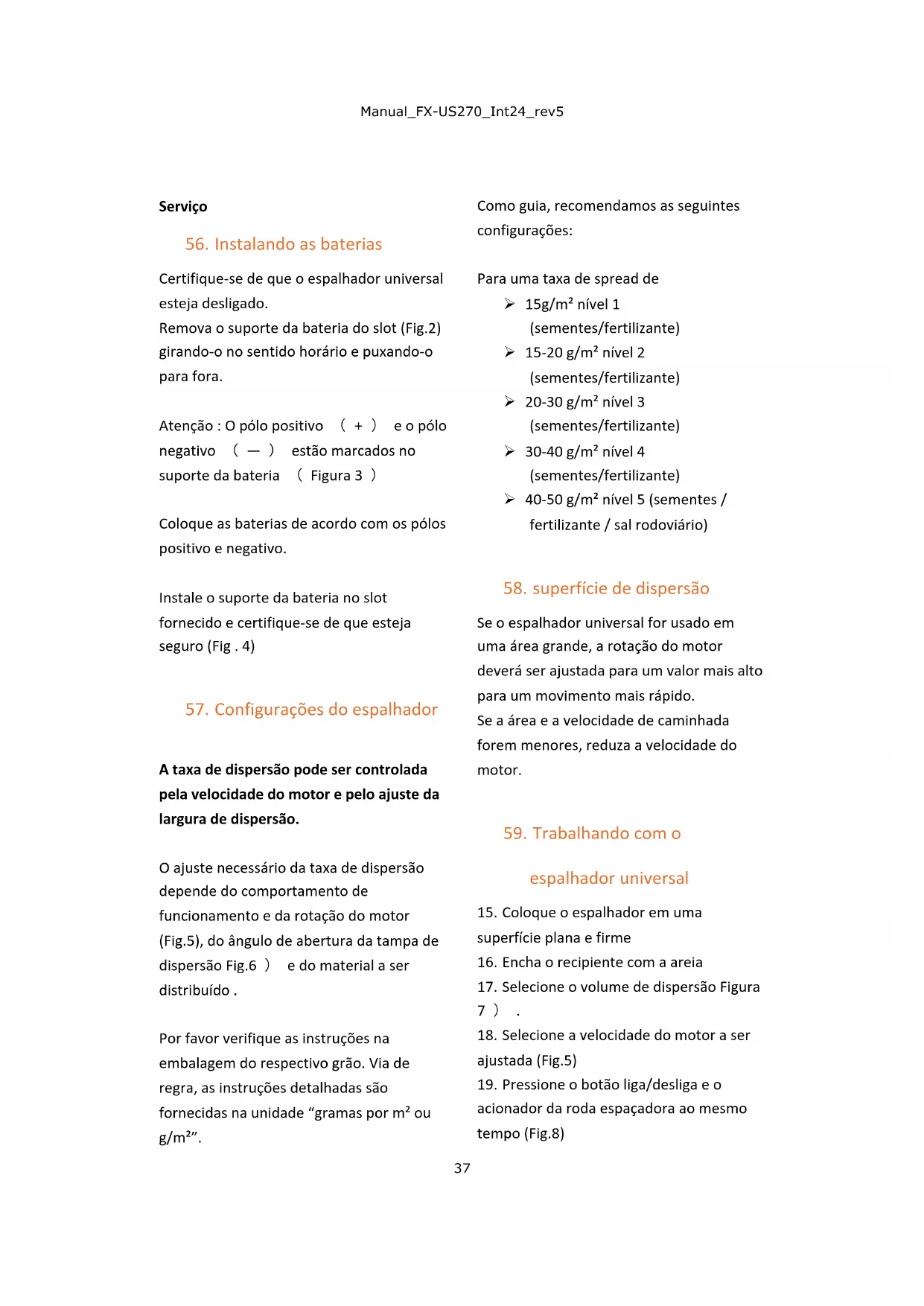

Certifique-se de que o espalhador universal esteja desligado.

Remova o suporte da bateria do slot (Fig.2) girando-o no sentido horário e puxando-o para fora.

Atenção : O pólo positivo ( + ) e o pólo negativo ( — ) estão marcados no suporte da bateria ( Figura 3 )

Coloque as baterias de acordo com os pólos positivo e negativo.

Instale o suporte da bateria no slot fornecido e certifique-se de que esteja seguro (Fig. 4)

57. Configurações do espalhador

A taxa de dispersão pode ser controlada pela velocidade do motor e pelo ajuste da largura de dispersão.

O ajuste necessário da taxa de dispersão depende do comportamento de funcionamento e da rotação do motor (Fig.5), do ângulo de abertura da tampa de dispersão Fig.6) e do material a ser distribuído.

Por favor verifique as instruções na embalagem do respectivo grão. Via de regra, as instruções detalhadas são fornecidas na unidade “gramas por m² ou g/m²”.

Como guia, recomendamos as seguintes configurações:

Para uma taxa de spread de

➢ 15g/m² nivel 1 (sementes/fertilizante)
➢ 15-20 g/m² nivel 2 (sementes/fertilizante)
20-30 g/m² nivel 3 (sementes/fertilizante)
30-40 g/m² nível 4 (sementes/fertilizante)
40-50 g/m² nível 5 (sementes / fertilizante / sal rodoviário)

58. superfície de dispersão

Se o espalhador universal for usado em uma área grande, a rotação do motor deverá ser ajustada para um valor mais alto para um movimento mais rápido. Se a área e a velocidade de caminhada forem menores, reduza a velocidade do motor.

59. Trabalhando com o

espalhador universal

1. Coloque o espalhador em uma superfície plana e firme
2. Encha o recipiente com a areia
3. Seleção o volume de dispersão Figura 7).
4. Seleccione a velocidade do motor a ser ajustada (Fig.5)

5. Pressione o botão liga/desliga e o acionador da roda espaçadora ao mesmo tempo (Fig.8)

6. Isto abre o fornecimento de areia (Fig.6) e a roda espalhadora começa a girar.

7. Comece com um volume de distribuição baixo e ajuste-o gradualmente à área a ser trabalhada.

Durante a utilização, segure o espalhador universal com uma mão, ligeiramente à frente do corpo. Não é necessário mover o espalhador para frente e para trás (Fig.9).

Mova-se em um ritmo adequado e adaptado à área a ser trabalhada.

60. Manutenção/Cuidados

Após o uso, limpe o espalhador com água e sabão neutro e um pano úmido. Não exponha o espalhador ao fluido de limpeza por longos períodos de tempo.

61. Dados técnicos

Modelo	FX-US270
volt	6V CC
Baterias*	4xAA
Velocidade do motor	n_0 12000min ^-1
velocidade ociosa	n_0 1200-1800min ^-1
Capacidade do contêiner	2,7L

62. Símbolos

Os símbolos listados devem ser rigorosamente observados, pois contêm informações importantes e instruções de segurança.

63. Proteção ambiental

Muitos dispositivos vêm com baterias ou acumuladores necessários para o funcionamento. Em relação à venda destas baterias ou acumuladores, nós, como distribuidores, somos obrigados a indicar o seguinte aos nossos clientes, de acordo com a Lei das Baterias ( BattG ): As baterias usadas não devem ser eliminadas juntamente com o lixo doméstico. Os consumidores são legalmente obrigados a entregar as pilhas num ponto de recolha adequado. Você pode devolver baterias e acumuladores gratuitamente aqui:

• em um ponto de coleta público
• onde são vendidas baterias e acumuladores
• por correio para o nosso armazém de expedição: FUXTEC GmbH, Kappstr. 69, 71083 Herrenberg

As baterias velhas contêm matérias-primas valiosas que podem ser recicladas. As baterias e acumuladores estão marcados com o símbolo de uma lata de lixo riscada

A lata de lixo significa: As pilhas e acumuladores não devem ser jogados no lixo doméstico. Os símbolos abaixo das latas de lixo significam: Pb para chumbo; Cd para cádmio; Hg para mercúrio. Estes símbolos químicos sinalizam que uma certa quantidade limite das substâncias químicas especificadas é excedida neste tipo de bateria:

• HG: mais de 0,0005% em peso de mercúrio
• Cd : mais de 0,002% em peso de cádmio
• Pb : mais de 0,004% de chumbo em peso.

64. Segurança da bateria

Remova as baterias se o espalhador universal não for usado por um longo período. Se por algum motivo uma ou mais baterias vazarem, evite o contato com a pele ou os olhos. Se o contato com a pele ou os olhos não puder ser evitado, lave imediatamente com água e, se necessário, consulte um médico.

Use apenas pilhas alcalinas AA.
