Typ produktu	Rozsiewacz uniwersalny
Marka	Fuxtec
Model	FX-US270
Napięcie zasilania	6 V DC
Typ baterii	4 baterie alkaliczne AA
Prędkość silnika	12 000 min⁻¹ (na biegu jałowym)
Prędkość biegu jałowego	1 200 – 1 800 min⁻¹
Pojemność zbiornika	2,7 L
Wydajność rozsiewania	Regulowana przez prędkość obrotową silnika i szerokość otwarcia
Strefa rozsiewania	Duża powierzchnia: wysoka prędkość; mała powierzchnia: niska prędkość
Zastosowanie	Nasiona, nawóz, sól (w zależności od ustawień)
Poziomy rozsiewu	5 poziomów (15 g/m² do 50 g/m²)
Włączanie	Włącznik/wyłącznik + spust koła rozsiewającego
Konserwacja	Czyszczenie wodą z mydłem po użyciu
Bezpieczeństwo	Obowiązkowe okulary ochronne i maska; zachowanie odległości od innych osób (5 m)
Ochrona środowiska	Zużyte baterie należy oddać do punktu zbiórki; urządzenie nadaje się do recyklingu
Zgodność	RoHS, dyrektywa bateryjna (BattG)
Wymiary (szacunkowe)	Nie podano
Waga (szacunkowa)	Nie podano
Pièces détachées	Nie określono

Często zadawane pytania - FX-US270 Fuxtec

Jak zainstalować baterie w rozsiewaczu Fuxtec FX-US270?

Upewnij się, że rozsiewacz jest wyłączony. Zdejmij uchwyt baterii, obracając go zgodnie z ruchem wskazówek zegara i pociągając. Umieść 4 baterie alkaliczne AA zgodnie z oznaczeniami biegunowości (+/-), a następnie załóż uchwyt z powrotem.

Jaki typ baterii stosować?

Używaj wyłącznie alkalicznych baterii AA. Nie używaj nieokreślonych baterii ładowalnych.

Jak regulować wydajność rozsiewania?

Wydajność reguluje się za pomocą prędkości obrotowej silnika i kąta otwarcia klapy rozsiewającej. Wybierz żądany poziom rozsiewu (1 do 5) w zależności od produktu (nasiona, nawóz, sól) zgodnie z informacjami na opakowaniu.

Jaka jest pojemność zbiornika?

Pojemność zbiornika wynosi 2,7 litra.

Jak konserwować rozsiewacz po użyciu?

Wyczyść rozsiewacz roztworem wody z odrobiną mydła za pomocą wilgotnej szmatki. Nie zanurzaj go w płynie czyszczącym.

Jakie są zasady bezpieczeństwa?

Podczas użytkowania należy nosić okulary ochronne i maskę z filtrem. Upewnij się, że w promieniu 5 metrów od rozsiewacza nie znajdują się żadne osoby ani zwierzęta.

Czy rozsiewacz można używać do nawozu i soli?

Tak, nadaje się do nasion, nawozów i soli. Ustawienia rozsiewu są dostosowane: poziom 1-4 dla nasion/nawozu, poziom 5 dla soli.

Jak utylizować zużyte baterie?

Nie wyrzucaj baterii razem z odpadami domowymi. Oddaj je do publicznego punktu zbiórki, u sprzedawcy baterii lub wyślij pocztą do Fuxtec GmbH (adres w instrukcji).

Co zrobić, jeśli rozsiewacz nie działa?

Najpierw sprawdź, czy baterie są prawidłowo zainstalowane i nie są wyczerpane. Upewnij się, że włącznik/wyłącznik oraz spust koła rozsiewającego są jednocześnie uruchomione.

Gdzie znaleźć pełną instrukcję?

Pełna instrukcja dostępna jest bezpłatnie w formacie PDF na stronie notice-facile.com. Możesz również poprosić o tłumaczenie na swój język za pomocą formularza na stronie.

INSTRUKCJA OBSŁUGI FX-US270 Fuxtec

1. prezentacja....50
2. Montaż 51
3. Instalowanie baterii 52
4. Ustawienia rozsiewacza 52
5. powierzchnia rozpraszająca 52
6. Praca z rozsiewaczem uniwersalnym....52
7. Konserwacja/pielegnacja 53
8. Dane techniczne....53
9. Symbolika.... 53
10. Ochrona środowiska 54
11. Bezpieczeństwo baterii 54

DEUTSCHE VERSION

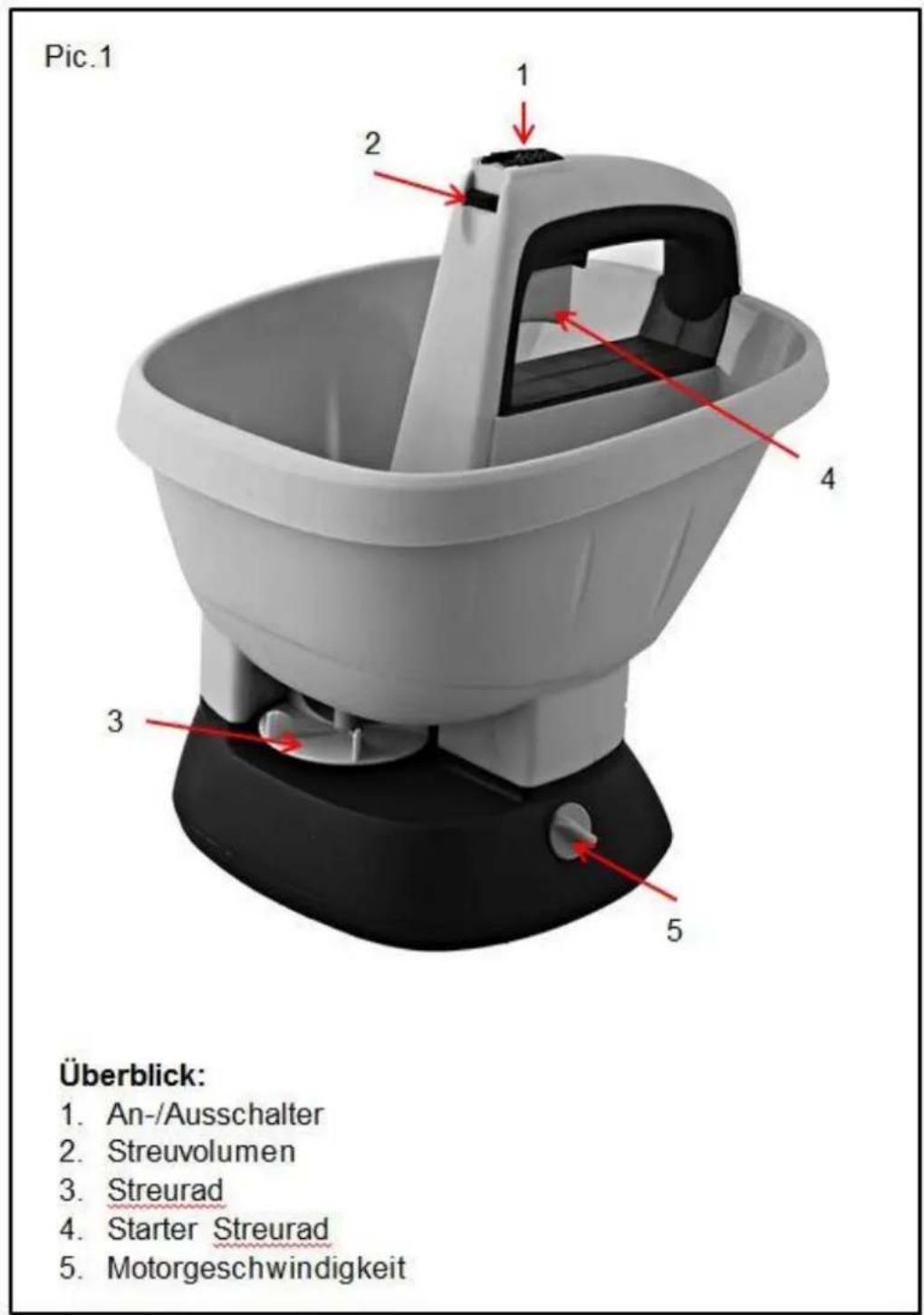

1. Präsentation

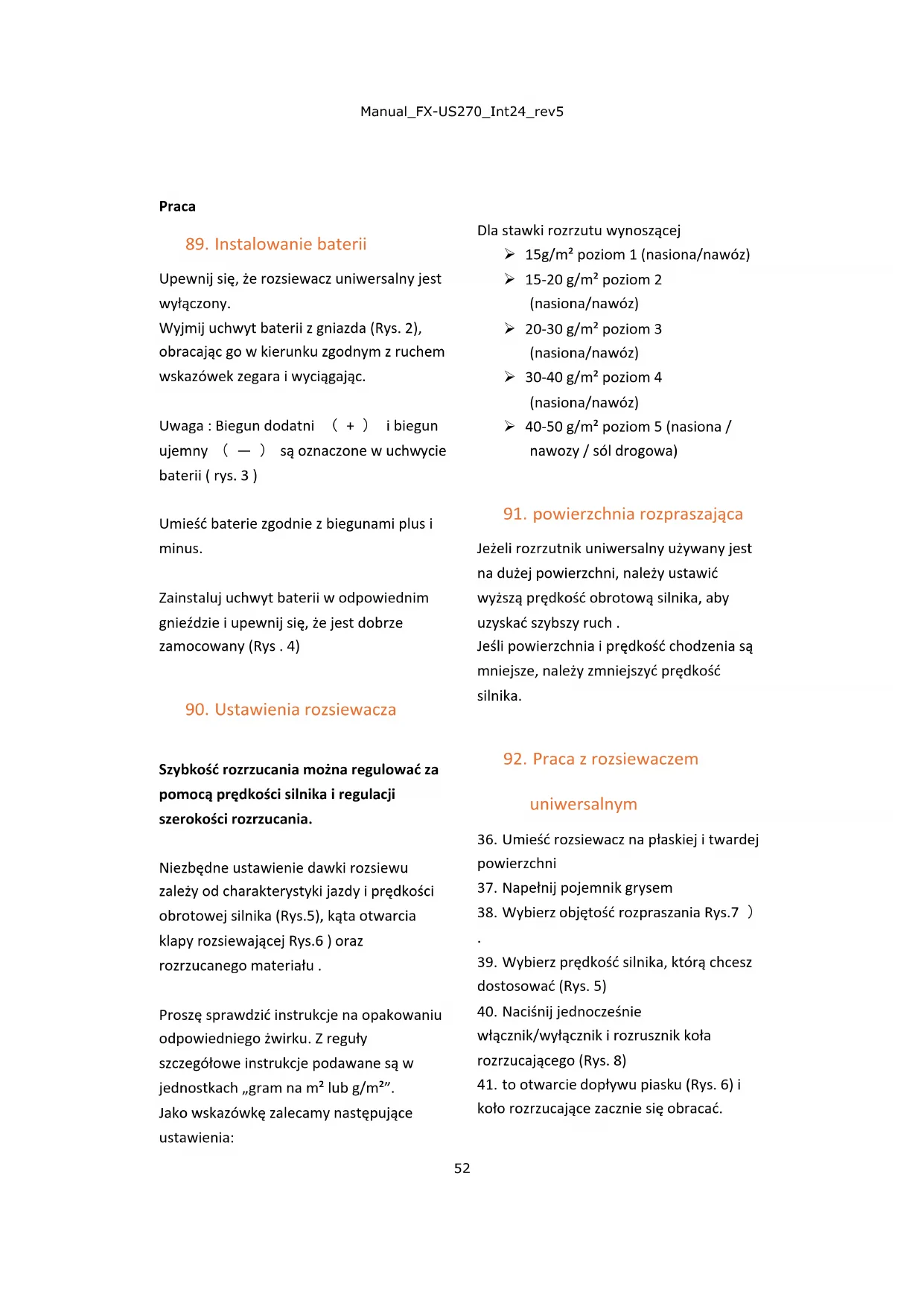

89. Instalowanie baterii

Upewnij się, że rozsiewacz uniwersalny jest wyłączony.

Wyjmij uchwyt baterii z gniazda (Rys. 2), obracając go w kierunku zgodnym z ruchem wskazówek zegara i wyciągając.

Uwaga : Biegun dodatni ( + ) i biegun ujemny ( — ) są oznaczone w uchwycie baterii ( rys. 3 )

Umieść baterie zgodnie z biegunami plus i minus.

Zainstaluj uchwyt baterii w odpowiednim gnieździe i upewnij się, że jest dobrze zamocowany (Rys. 4)

90. Ustawienia rozsiewacza

Szybkość rozrzucania można regulować za pomocą prędkości silnika i regulacji szerokości rozrzucania.

Niezbędne ustawienie dawki rozsiewu zależy od charakterystyki jazdy i prędkości obrotowej silnika (Rys.5), kąta otwarcia klapy rozsiewającej Rys.6 ) oraz rozrzucanego materiału .

Proszę sprawdzić instrukcje na opakowaniu odpowiedniego żwirku. Z reguły szczegółowe instrukcje podawane są w jednostkach „gram na m² lub g/m²”. Jako wskazówkę zalecamy następujące ustawienia:

Dla stawki rozrzutu wynoszącej

➢ 15g/m² poziom 1 (nasiona/nawóz)
➢ 15-20 g/m² poziom 2 (nasiona/nawóz)
➢ 20-30 g/m² poziom 3 (nasiona/nawóz)
30-40 g/m² poziom 4 (nasiona/nawóz)
➢ 40-50 g/m² poziom 5 (nasiona / nawozy / sól drogowa)

91. powierzchnia rozpraszająca

Jeżeli rozrzutnik uniwersalny używany jest na dużej powierzchni, należy ustawić wyższą prędkość obrotową silnika, aby uzyskać szybszy ruch.

Jeśli powierzchnia i prędkość chodzenia są mniejsze, należy zmniejszyć prędkość silnika.

92. Praca z rozsiewaczem

uniwersalnym

1. Umieść rozsiewacz na płaskiej i twardej powierzchni
2. Napełnij pojemnik grysem
3. Wybierz objętość rozpraszania Rys.7 )
4. Wybierz prędkość silnika, którą chcesz dostosować (Rys. 5)
5. Naciśnij jednocześnie włącznik/wyłącznik i rozrusznik koła rozrzucającego (Rys. 8)

6. to otwarcie dopływu piasku (Rys. 6) i koło rozrzucające zacznie się obracać.

7. Zacznij od małej dawki rozsiewu i stopniowo dostosowuj ją do obszaru, który chcesz opryskać.

Podczas użytkowania trzymaj rozpórkę uniwersalną jedną ręką nieco przed sobą. Nie ma potrzeby przesuwania rozrzutnika tam i z powrotem (Rys. 9).

Poruszaj się w tempie dostosowanym do obszaru, który ma być obrabiany.

93. Konserwacja/pielegnacja

Po użyciu wyczyść rozrzutnik wodą z mydłem i wilgotną szmatką. Nie narażaj rozsiewacza na działanie płynu czyszczącego przez dłuższy czas.

94. Dane techniczne

Model	FX-US270
wolt	6 V prądu stałego
Baterie*	4xAA
Prędkość silnika	n_0 12000min ^-1
prędkość biegu jałowego	n_0 1200-1800min ^-1
Pojemność kontenera	2,7 l

95. Symbolika

Należy ściśle przestrzegać podanych symboli, ponieważ zawierają one ważne informacje i wskazówki dotyczące bezpieczeństwa.

*Baterie nie są dołączone

96. Ochrona środowiska

Wiele urządzeń jest dostarczanych z bateriami lub akumulatorami niezbędnymi do działania. W związku ze sprzedażą tych baterii lub akumulatorów jako dystrybutorzy jesteśmy zobowiązani zwrócić naszym klientom uwagę na następujące kwestie zgodnie z Ustawą o bateriach ( BattG ): Zużytych baterii nie wolno wyrzucać do śmieci domowych. Konsumenci są prawnie zobowiązani do oddania baterii do odpowiedniego punktu zbiórki. Tutaj możesz bezpłatnie zwrócić baterie i akumulatory:

• w publicznym punkcie zbiórki prowadzi się sprzedaż baterii i akumulatorów
• pocztą do naszego magazynu wysyłkowego: FUXTEC GmbH, Kappstr. 69, 71083 Herrenberg

Stare baterie zawierają cenne surowce, które można poddać recyklingowi. Baterie i akumulatory oznaczone są symbolem przekreślonego kosza na śmieci

Kosz na śmieci oznacza: Baterii i akumulatorów nie wolno wyrzucać do śmieci domowych. Symbole pod pojemnikami na śmieci oznaczają: Pb – ołów; CD dla kadmu; Hg dla rtęci. Te symbole chemiczne sygnalizują, że w tym typie akumulatora przekroczona została pewna graniczna ilość określonych substancji chemicznych:

• HG: więcej niż 0,0005% wagowych rtęci
• Cd : więcej niż 0,002% wagowo kadmu
• Pb : więcej niż 0,004% ołowiu wagowo.

97. Bezpieczeństwo baterii

Jeżeli rozrzutnik uniwersalny nie będzie używany przez dłuższy czas, należy wyjąć baterie. Jeśli z jakiegoś powodu wycieknie jedna lub więcej baterii, należy unikać kontaktu ze skórą lub oczami. Jeżeli nie można uniknąć kontaktu ze skórą lub oczami, należy natychmiast przemyć je wodą i w razie potrzeby zasięgnąć porady lekarza.

Używaj wyłącznie baterii alkalicznych AA.
