FX-US270 - Máquina de coser Fuxtec - Manual de uso y guía de instrucciones gratis

Tipo de producto	Esparcidor universal
Marca	Fuxtec
Modelo	FX-US270
Tensión de alimentación	6 V DC
Tipo de pilas	4 pilas alcalinas AA
Velocidad del motor	12 000 min⁻¹ (en vacío)
Velocidad de ralentí	1 200 – 1 800 min⁻¹
Capacidad del depósito	2,7 L
Caudal de esparcido	Ajustable por régimen del motor y ancho de apertura
Zona de esparcido	Superficie grande: régimen alto; superficie pequeña: régimen bajo
Uso	Semillas, fertilizantes, sal (según ajuste)
Niveles de difusión	5 niveles (15 g/m² a 50 g/m²)
Puesta en marcha	Interruptor encendido/apagado + arrancador de rueda de esparcido
Mantenimiento	Limpieza con agua jabonosa después del uso
Seguridad	Gafas de protección y mascarilla obligatorias; alejamiento de terceros (5 m)
Protección del medio ambiente	Pilas usadas deben llevarse a un punto de recogida; aparato reciclable
Conformidad	RoHS, directiva de pilas (BattG)
Dimensiones (estimación)	No proporcionadas
Peso (estimación)	No proporcionado
Piezas de repuesto	No especificadas

Preguntas frecuentes - FX-US270 Fuxtec

¿Cómo instalar las pilas en el esparcidor Fuxtec FX-US270?

Asegúrese de que el esparcidor esté apagado. Retire el soporte de pilas girando en el sentido de las agujas del reloj y tirando. Coloque 4 pilas alcalinas AA respetando las polaridades (+/-) indicadas, luego vuelva a colocar el soporte.

¿Qué tipo de pilas usar?

Use únicamente pilas alcalinas AA. No use pilas recargables no especificadas.

¿Cómo ajustar el caudal de esparcido?

El caudal se controla mediante el régimen del motor y el ángulo de apertura de la compuerta de esparcido. Seleccione el nivel de difusión deseado (1 a 5) según el producto (semillas, fertilizantes, sal) consultando las indicaciones del envase.

¿Cuál es el volumen del depósito?

La capacidad del depósito es de 2,7 litros.

¿Cómo mantener el esparcidor después del uso?

Limpie el esparcidor con una solución de agua ligeramente jabonosa usando un paño húmedo. No lo sumerja en un líquido de limpieza.

¿Cuáles son las instrucciones de seguridad?

Use gafas de protección y una mascarilla con filtro durante el uso. Asegúrese de que ninguna persona ni animal se encuentre en un radio de 5 metros alrededor del esparcidor.

¿Puede el esparcidor usarse para fertilizante y sal?

Sí, es adecuado para semillas, fertilizantes y sal. Los ajustes de difusión son apropiados: nivel 1-4 para semillas/fertilizantes, nivel 5 para sal.

¿Cómo desechar las pilas usadas?

No tire las pilas con la basura doméstica. Deposite en un punto de recogida público, en un comercio de pilas, o envíe por correo a Fuxtec GmbH (dirección en el manual).

¿Qué hacer si el esparcidor no funciona?

Primero verifique que las pilas estén correctamente instaladas y no estén gastadas. Asegúrese de que el interruptor encendido/apagado y el arrancador de rueda se accionen simultáneamente.

¿Dónde encontrar el manual completo?

El manual completo está disponible gratuitamente en formato PDF en notice-facile.com. También puede solicitar una traducción a su idioma a través del formulario en el sitio web.

MANUAL DE USUARIO FX-US270 Fuxtec

FX-US270

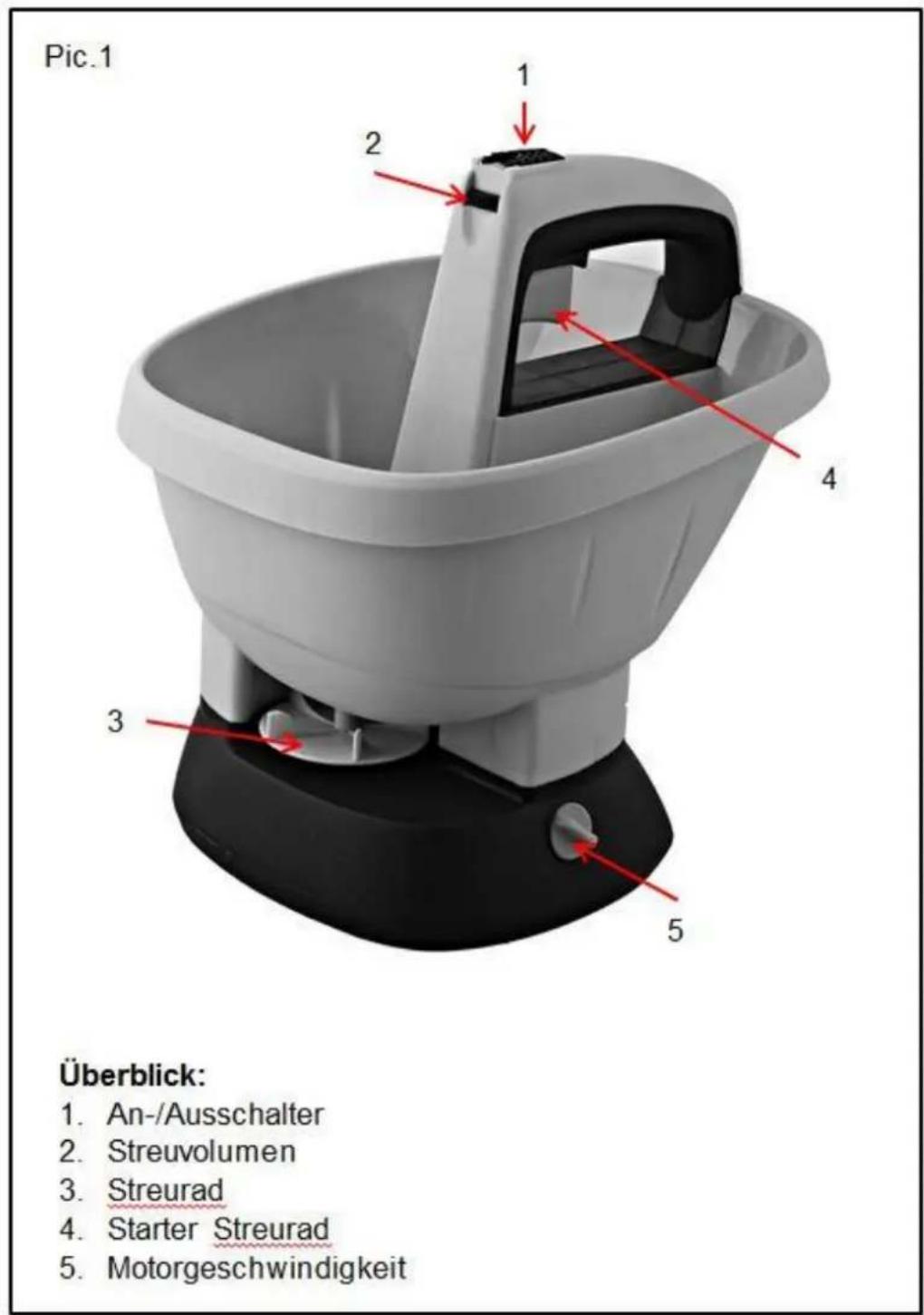

1. presentación 30
2. Asamblea.... 31
3. Instalación de las baterías.... 32
4. Configuración del esparcidor 32
5. superficie de dispersión 32
6. Trabajar con el esparcidor universal.... 32
7. Mantenimiento/Cuidado 33
8. Datos técnicos.... 33
9. Símbolos.... 33
10. Protección ambiental.... 34
11. Seguridad de la batería 34

VERSAO PORTUGUESA 35

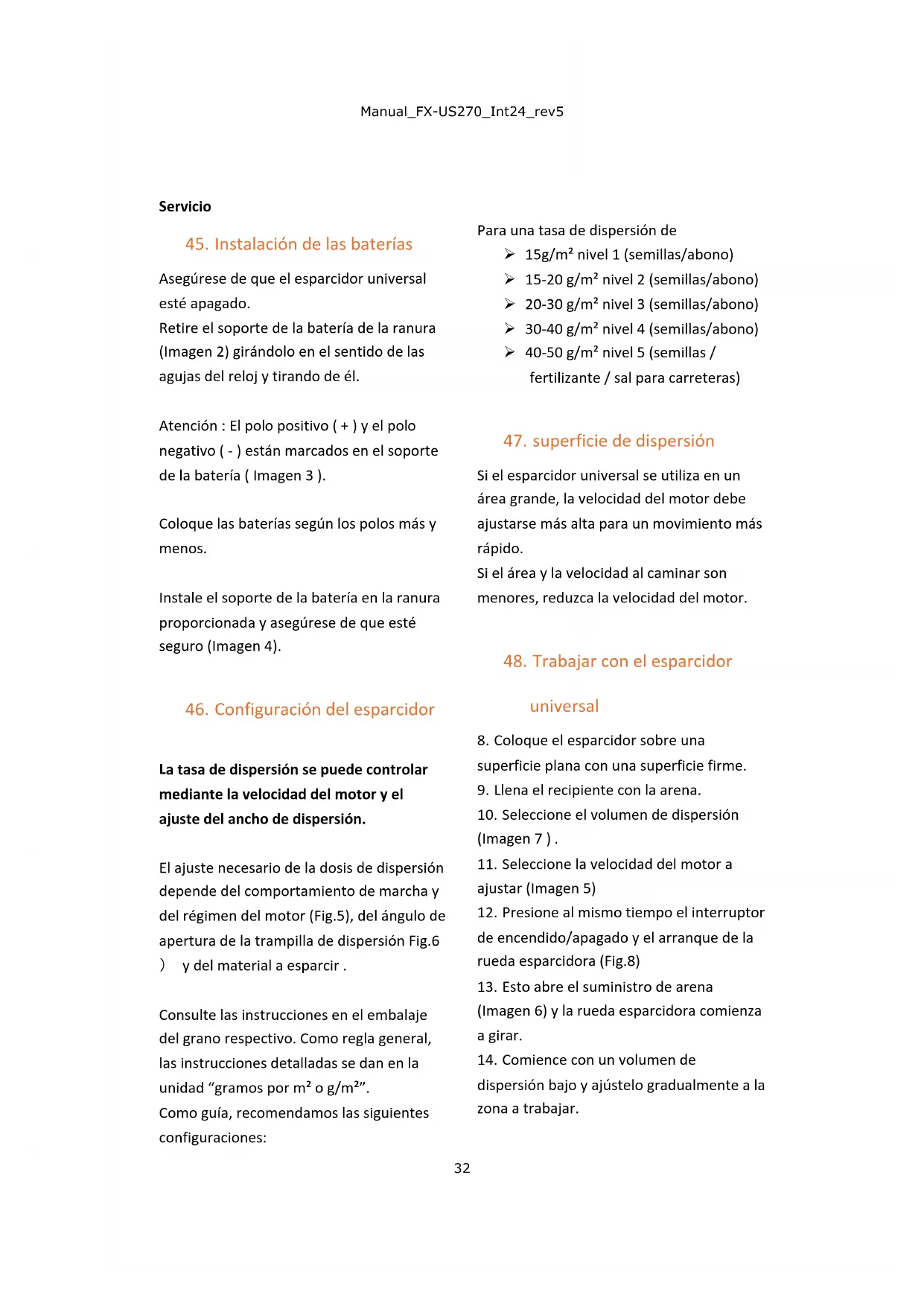

45. Instalación de las baterías

Asegúrese de que el esparcidor universal esté apagado.

Retire el soporte de la batería de la ranura (Imagen 2) girándolo en el sentido de las agujas del reloj y tirando de él.

Atención : El polo positivo (+) y el polo negativo (-) están marcados en el soporte de la batería (Imagen 3).

Coloque las baterías según los polos más y menos.

Instale el soporte de la batería en la ranura proporcionada y asegúrese de que esté seguro (Imagen 4).

46. Configuración del esparcidor

La tasa de dispersión se puede controlar mediante la velocidad del motor y el ajuste del ancho de dispersión.

El ajuste necesario de la dosis de dispersión depende del comportamiento de marcha y del régimen del motor (Fig.5), del ángulo de apertura de la trampilla de dispersión Fig.6) y del material a esparcir.

Consulte las instrucciones en el embalaje del grano respectivo. Como regla general, las instrucciones detalladas se dan en la unidad "gramos por m ^2 o g/m ^2 ".

Como guía, recomendamos las siguientes configuraciones:

Para una tasa de dispersión de

➢ 15g/m² nivel 1 (semillas/abono)
➢ 15-20 g/m² nivel 2 (semillas/abono)
➢ 20-30 g/m² nivel 3 (semillas/abono)
30-40 g/m² nivel 4 (semillas/abono)
40-50 g/m² nivel 5 (semillas / fertilizante / sal para carreteras)

47. superficie de dispersión

Si el esparcidor universal se utiliza en un área grande, la velocidad del motor debe ajustarse más alta para un movimiento más rápido.

Si el área y la velocidad al caminar son menores, reduzca la velocidad del motor.

48. Trabajar con el esparcidor

universal

1. Coloque el esparcidor sobre una superficie plana con una superficie firme.
2. Llena el recipiente con la arena.
3. Seleccione el volumen de dispersión (Imagen 7).
4. Seleccione la velocidad del motor a ajustar (Imagen 5)
5. Presione al mismo tiempo el interruptor de encendido/apagado y el arranque de la rueda esparcidora (Fig.8)
6. Esto abre el suministro de arena (Imagen 6) y la rueda esparcidora comienza a girar.
7. Comience con un volumen de dispersión bajo y ajústelo gradualmente a la zona a trabajar.

Durante el uso, sostenga el esparcidor universal con una mano ligeramente por delante de su cuerpo. No es necesario mover el esparcidor hacia adelante y hacia atrás (Fig.9).

Desplazarse a un ritmo adecuado adaptado a la zona a trabajar.

49. Mantenimiento/Cuidado

Después de su uso, limpie el esparcidor con agua ligeramente jabonosa y un paño húmedo. No exponga el esparcidor al líquido de limpieza durante períodos prolongados.

50. Datos técnicos

Modelo	FX-US270
voltio	6 VCC
Baterías*	4xAA
Velocidad del motor	norte 0 12000min ^-1
velocidad de ralentí	norte 0 1200-1800min ^-1
Capacidad del contenedor	2.7L

51. Símbolos

Los símbolos enumerados deben observarse estrictamente ya que contienen información importante e instrucciones de seguridad.

*Baterías no incluidas

52. Protección ambiental

Muchos dispositivos vienen con baterías o acumuladores que son necesarios para su funcionamiento. En relación con la venta de estas pilas o acumuladores, nosotros, como distribuidores, estamos obligados a informar a nuestros clientes de conformidad con la Ley sobre pilas ( BattG ): Las pilas usadas no se deben tirar a la basura doméstica. Los consumidores están obligados por ley a llevar las pilas a un punto de recogida adecuado. Puedes devolver pilas y acumuladores de forma gratuita aquí:

- en un punto de recogida público

se venden pilas y acumuladores

- por correo postal a nuestro almacén de envío: FUXTEC GmbH, Kappstr. 69, 71083

Herrenberg

Las baterías viejas contienen materias primas valiosas que pueden reciclarse. Las pilas y acumuladores están marcados con el símbolo de un cubo de basura tachado.

El cubo de la basura significa: Las pilas y acumuladores no se deben tirar a la basura doméstica. Los símbolos debajo de los botes de basura representan: Pb, plomo; Cd por cadmio; Hg para el mercurio. Estos símbolos químicos indican que en este tipo de batería se ha superado una determinada cantidad límite de las sustancias químicas especificadas:

- HG: más del 0,0005% en peso de mercurio

- Cd : más del 0,002% en peso de cadmio

- Pb : más del 0,004% en peso de plomo.

53. Seguridad de la batería

Retire las baterías si el esparcidor universal no se utilizará durante un período prolongado. Si por alguna razón una o más baterías tienen fugas, evite el contacto con la piel o los ojos. Si no se puede evitar el contacto con la piel o los ojos, lávese inmediatamente con agua y, si es necesario, consulte a un médico.

Utilice únicamente pilas alcalinas AA.

VERSAO PORTUGUESA
