Tipo di prodotto	Spandiconcime universale
Marca	Fuxtec
Modello	FX-US270
Tensione di alimentazione	6 V DC
Tipo di pile	4 pile alcaline AA
Velocità del motore	12 000 min⁻¹ (a vuoto)
Velocità al minimo	1 200 – 1 800 min⁻¹
Capacità del serbatoio	2,7 L
Portata di spandimento	Regolabile tramite velocità del motore e larghezza di apertura
Zona di spandimento	Grandi superfici: regime elevato; piccole superfici: regime basso
Utilizzo	Semi, fertilizzanti, sale (secondo regolazione)
Livelli di diffusione	5 livelli (da 15 g/m² a 50 g/m²)
Accensione	Interruttore on/off + avviatore della ruota di spandimento
Manutenzione	Pulizia con acqua saponata dopo l'uso
Sicurezza	Occhiali di protezione e mascherina obbligatori; tenere lontano terze persone (5 m)
Protezione ambientale	Batterie usate da consegnare in un punto di raccolta; apparecchio riciclabile
Conformità	RoHS, direttiva batterie (BattG)
Dimensioni (stima)	Non fornite
Peso (stima)	Non fornito
Ricambi	Non specificati

Domande frequenti - FX-US270 Fuxtec

Come installare le pile nello spandiconcime Fuxtec FX-US270?

Assicurarsi che lo spandiconcime sia spento. Rimuovere il supporto delle pile ruotando in senso orario e tirando. Inserire 4 pile alcaline AA rispettando le polarità (+/-) indicate, quindi reinserire il supporto.

Che tipo di pile utilizzare?

Utilizzare solo pile alcaline AA. Non utilizzare pile ricaricabili non specificate.

Come regolare la portata di spandimento?

La portata si controlla tramite la velocità del motore e l'angolo di apertura della saracinesca di spandimento. Selezionare il livello di diffusione desiderato (da 1 a 5) in base al prodotto (semi, fertilizzanti, sale) consultando le indicazioni sulla confezione.

Qual è la capacità del serbatoio?

La capacità del serbatoio è di 2,7 litri.

Come effettuare la manutenzione dello spandiconcime dopo l'uso?

Pulire lo spandiconcime con una soluzione di acqua leggermente saponata utilizzando un panno umido. Non immergerlo in un liquido di pulizia.

Quali sono le istruzioni di sicurezza?

Indossare occhiali di protezione e una mascherina con filtro durante l'uso. Assicurarsi che nessuna persona o animale si trovi in un raggio di 5 metri dallo spandiconcime.

Lo spandiconcime può essere utilizzato per fertilizzante e sale?

Sì, è adatto per semi, fertilizzanti e sale. Le regolazioni di diffusione sono adatte: livello 1-4 per semi/fertilizzanti, livello 5 per sale.

Come smaltire le pile usate?

Non gettare le pile nei rifiuti domestici. Depositarle in un punto di raccolta pubblico, presso un rivenditore di pile, o rispedirle per posta a Fuxtec GmbH (indirizzo nel manuale).

Cosa fare se lo spandiconcime non funziona?

Prima controllare che le pile siano installate correttamente e non scariche. Assicurarsi che l'interruttore on/off e l'avviatore della ruota siano azionati contemporaneamente.

Dove trovare il manuale completo?

Il manuale completo è disponibile gratuitamente in formato PDF su notice-facile.com. È inoltre possibile richiedere una traduzione nella propria lingua tramite il modulo sul sito.

MANUALE UTENTE FX-US270 Fuxtec

VERSIONE ITALIANA....24

VERSION ESPANOLA 30

VERSAO PORTUGUESA 35

NEDERLANDSE VERSIE 40

SVENSK VERSION 45

VERSIONE ITALIANA.... 24

1. Presentazione.... 24
2. Installazione della batteria.... 25
3. Installazione delle batterie.... 26

Manual\_FX-US270\_Int24\_rev5

1. Regolazioni dello spargitore.... 26
2. Area di diffusione.... 26
3. Lavorare con lo spargitore universale.... 26
4. Manutenzione / Cura 27
5. Technische Daten.... 27
6. Simboli....28
7. Protezione dell'ambiente.... 29
8. Sicurezza della batteria 29

VERSION ESPANOLA 30

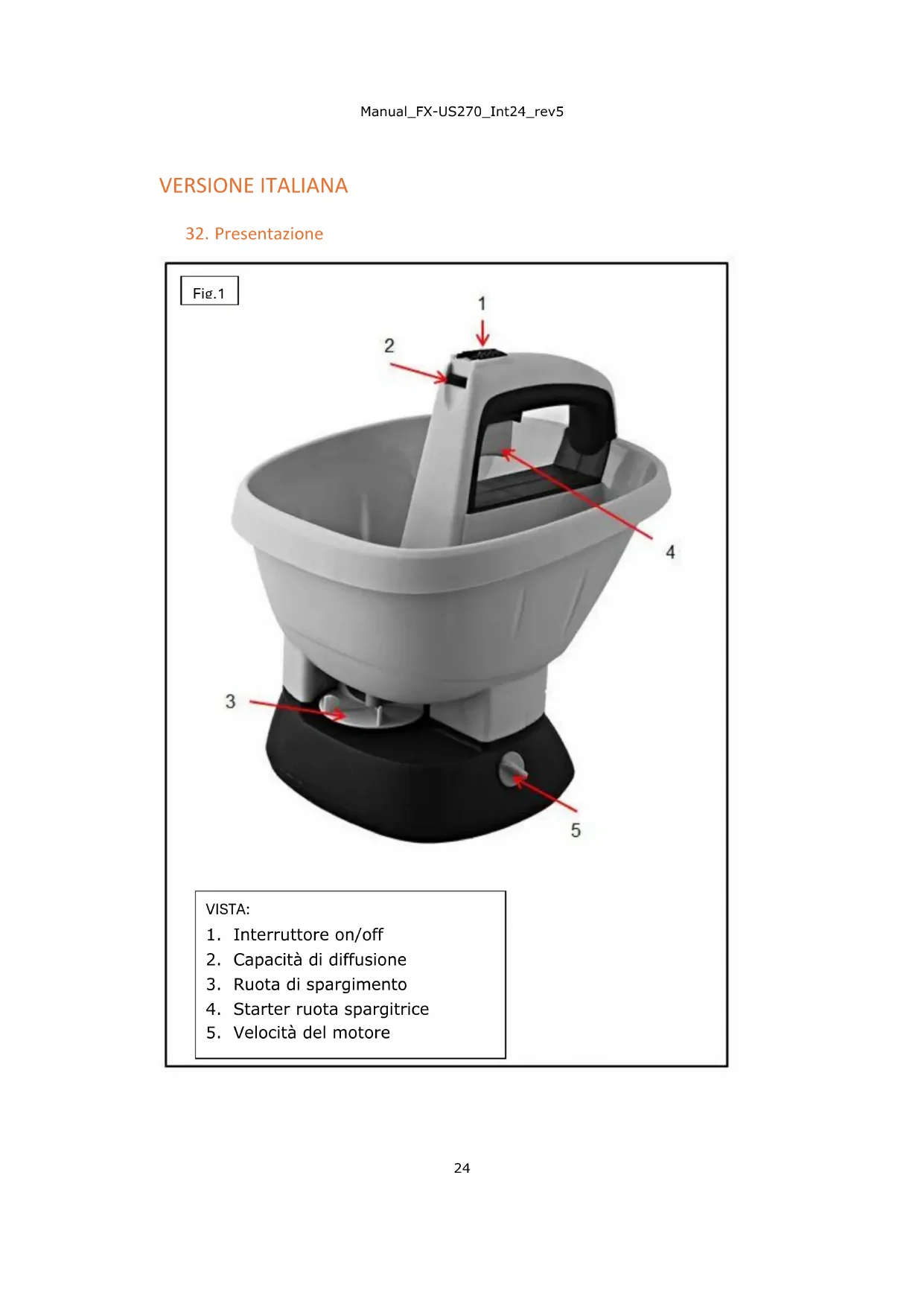

1. Interruttore on/off
2. Capacità di diffusione
3. Ruota di spargimento
4. Starter ruota spargitrice
5. Velocità del motore

33. Installazione della batteria

34. Installazione delle batterie

Assicuratevi che lo spargitore universale sia spento.

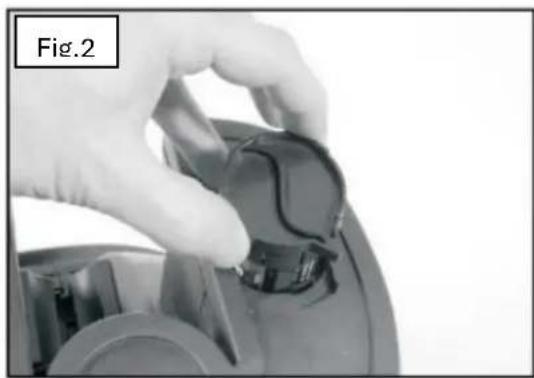

Rimuovere il portabatteria dallo slot (Fig.2) ruotandolo in senso orario ed estraendolo.

Attenzione: Il terminale positivo (+) e il terminale negativo (-) sono segnati nel supporto della batteria (Fig. 3).

Posizionare le batterie secondo le specifiche dei terminali positivo e negativo.

Installare il portabatteria nello slot designato e assicurarsi che sia saldamente seduto (Fig. 4).

35. Regolazioni dello spargitore

La quantità di spargimento può essere controllata dal regime del motore e dall'impostazione della larghezza di spargimento.

La regolazione necessaria della quantità di spargimento dipende dalle caratteristiche di marcia e dal regime del motore (Fig. 5), dall'angolo di apertura della valvola di spandimento Fig. 6" e dal materiale da spargere.

Si prega di controllare le istruzioni sulla confezione del rispettivo materiale da spalmare. Di solito, le istruzioni dettagliate sono scritte nell'unità di "grammi per m² o g/m²" come indicazione.

Come guida, raccomandiamo le seguenti impostazioni:

Per un tasso di diffusione di

• 15g / m^2 fase 1 (seme / fertilizzante)
• 15-20 g/m² Fase 2 (seme / fertilizzante)
• 20-30 g/m ^2 Fase 3 (seme / fertilizzante)
• 30-40 g/m² Fase 4 (seme / fertilizzante)
• 40-50 g/m² Fase 5 (semi / fertilizzante / sale stradale)

36. Area di diffusione

Se lo spargitore universale viene usato su una vasta area, il regime del motore dovrebbe essere impostato più alto per una corsa più veloce.

Se l'area e la velocità di camminata sono più piccole, si prega di impostare la velocità del motore più bassa.

37. Lavorare con lo spargitore

universale

1. posizionare lo spargitore su una superficie piana con una base solida
2. Riempire la tramoggia con il materiale da spargere.
3. selezionare il volume di diffusione Fig.7)
4. selezionare il regime del motore da impostare (Fig. 5).

5. premere contemporaneamente l'interruttore on/off e lo starter della ruota di spargimento (Fig. 8).

6. Questo apre l'alimentazione dello spargitore (Fig. 6) e la ruota spargitrice inizia a girare.

7. Iniziare con un basso volume di spargimento e adattarlo gradualmente all'area da trattare.

Durante l'uso, tenere lo spargitore universale con la mano leggermente davanti al corpo. Non è necessario muovere lo spargitore avanti e indietro (Fig. 9).

Muoversi con un ritmo adeguato alla zona da lavorare.

38. Manutenzione / Cura

Dopo l'uso, pulire lo spargitore con una soluzione di acqua saponata leggera e un panno umido. Non lasciare a mollo lo spargitore nel liquido di pulizia.

Modello	FX-US270
Volt	6V DC
batterie*	4xAA
Velocità del motore	n_0 12000min ^-1
Regime minimo	n_0 1200-1800min ^-1
Capacità del serbatoio	2.7L

40. Simboli

I simboli elencati devono essere osservati urgentemente perché contengono importanti informazioni e istruzioni di

sicurezza.

è conforme alle norme di sicurezza pertinenti

Leggere attentamente il manuale prima dell'uso

Indossare un abbigliamento adeguato; La grana può essere sparsa via dall'attrezzatura.

Le persone non sono ammesse nell'area di lavoro

Il prodotto è conforme alle norme di RoHS

I rifiuti elettronici non devono essere smaltiti nei rifiuti domestici. Si prega di controllare localmente dove sono disponibili punti di smaltimento pubblici

Attenzione / Avvertenza

Indossare occhiali di sicurezza e una mascherina durante l'uso.

*Le batterie non sono comprese nella spedizione

41. Protezione dell'ambiente

Le batterie o le batterie ricaricabili, che sono necessarie per il funzionamento, sono incluse nella dotazione di molti dispositivi. In relazione alla vendita di queste batterie o batterie ricaricabili, siamo obbligati come distributore secondo la legge sulle batterie (BattG) ad informare i nostri clienti di quanto segue: Le batterie usate non devono essere smaltite nei rifiuti domestici. I consumatori sono legalmente obbligati a portare le batterie in un punto di raccolta adeguato. Puoi restituire batterie e batterie ricaricabili gratuitamente qui:

• in un punto di raccolta pubblico
• dove si vendono batterie e accumulatori
• per posta al nostro magazzino di spedizione: FUXTEC GmbH, Kappstr. 69, 71083
  Herrenberg, Germania.

Le batterie usate contengono preziose materie prime che vengono riciclate. Le pile e le batterie ricaricabili sono contrassegnate dal simbolo di una pattumiera barrata.

Il simbolo della pattumiera significa: le pile e le batterie ricaricabili non devono essere smaltite con i rifiuti domestici. I segni sotto i bidoni della spazzatura stanno per: Pb per piombo; Cd per cadmio; Hg per mercurio. Questi segnali chimici segnalano il superamento di una certa quantità limite delle sostanze chimiche indicate in questo tipo di batteria:

• HG: più dello 0,0005% di mercurio in peso.
• Cd: più dello 0,002% in peso di cadmio
• Pb: più dello 0,004% di piombo in peso.

42. Sicurezza della batteria

Si prega di rimuovere le batterie se lo spargitore universale non verrà utilizzato per un lungo periodo. Se per qualsiasi motivo una o più batterie perdono acido, evitare il contatto con la pelle o gli occhi. Se il contatto con la pelle o gli occhi è inevitabile, lavare immediatamente con acqua e consultare un medico se necessario.
