Producttype	Universele strooier
Merk	Fuxtec
Model	FX-US270
Voedingsspanning	6 V DC
Batterijtype	4 AA alkalinebatterijen
Motorsnelheid	12.000 min⁻¹ (onbelast)
Stationair toerental	1.200 – 1.800 min⁻¹
Tankinhoud	2,7 L
Strooidebiet	Instelbaar via motortoerental en openingsbreedte
Strooigebied	Groot oppervlak: hoog toerental; klein oppervlak: laag toerental
Gebruik	Zaden, meststoffen, zout (afhankelijk van instelling)
Diffusieniveaus	5 niveaus (15 g/m² tot 50 g/m²)
Inschakelen	Aan/uit-schakelaar + strooiwiellancering
Onderhoud	Reinigen met zeepwater na gebruik
Veiligheid	Veiligheidsbril en masker verplicht; houd derden op afstand (5 m)
Milieubescherming	Gebruikte batterijen inleveren bij inzamelpunt; apparaat recyclebaar
Conformiteit	RoHS, batterijenrichtlijn (BattG)
Afmetingen (schatting)	Niet verstrekt
Gewicht (schatting)	Niet verstrekt
Reserveonderdelen	Niet gespecificeerd

Veelgestelde vragen - FX-US270 Fuxtec

Hoe installeer ik de batterijen in de Fuxtec FX-US270 strooier?

Zorg ervoor dat de strooier is uitgeschakeld. Verwijder de batterijhouder door met de klok mee te draaien en te trekken. Plaats 4 AA alkalinebatterijen met inachtneming van de aangegeven polariteiten (+/-) en plaats de houder terug.

Welk type batterijen moet ik gebruiken?

Gebruik uitsluitend AA alkalinebatterijen. Gebruik geen niet-gespecificeerde oplaadbare batterijen.

Hoe stel ik het strooidebiet in?

Het debiet wordt geregeld via het motortoerental en de openingshoek van de strooivlinder. Selecteer het gewenste diffusieniveau (1 tot 5) op basis van het product (zaden, meststoffen, zout) volgens de aanwijzingen op de verpakking.

Wat is de inhoud van de tank?

De tankinhoud is 2,7 liter.

Hoe onderhoud ik de strooier na gebruik?

Reinig de strooier met een licht zeepwateroplossing met een vochtige doek. Laat hem niet onderdompelen in een reinigingsvloeistof.

Wat zijn de veiligheidsvoorschriften?

Draag een veiligheidsbril en een masker met filter tijdens het gebruik. Zorg ervoor dat er zich geen personen of dieren binnen een straal van 5 meter rond de strooier bevinden.

Kan de strooier worden gebruikt voor meststoffen en zout?

Ja, hij is geschikt voor zaden, meststoffen en zout. De diffusie-instellingen zijn aangepast: niveau 1-4 voor zaden/meststoffen, niveau 5 voor zout.

Hoe moet ik gebruikte batterijen weggooien?

Gooi batterijen niet bij het huishoudelijk afval. Lever ze in bij een openbaar inzamelpunt, bij een batterijverkoper, of stuur ze per post naar Fuxtec GmbH (adres in de handleiding).

Wat moet ik doen als de strooier niet werkt?

Controleer eerst of de batterijen correct zijn geplaatst en niet leeg zijn. Zorg ervoor dat de aan/uit-schakelaar en de strooiwielstarter tegelijkertijd worden bediend.

Waar vind ik de volledige handleiding?

De volledige handleiding is gratis beschikbaar als PDF op notice-facile.com. U kunt ook een vertaling in uw taal aanvragen via het formulier op de website.

GEBRUIKSAANWIJZING FX-US270 Fuxtec

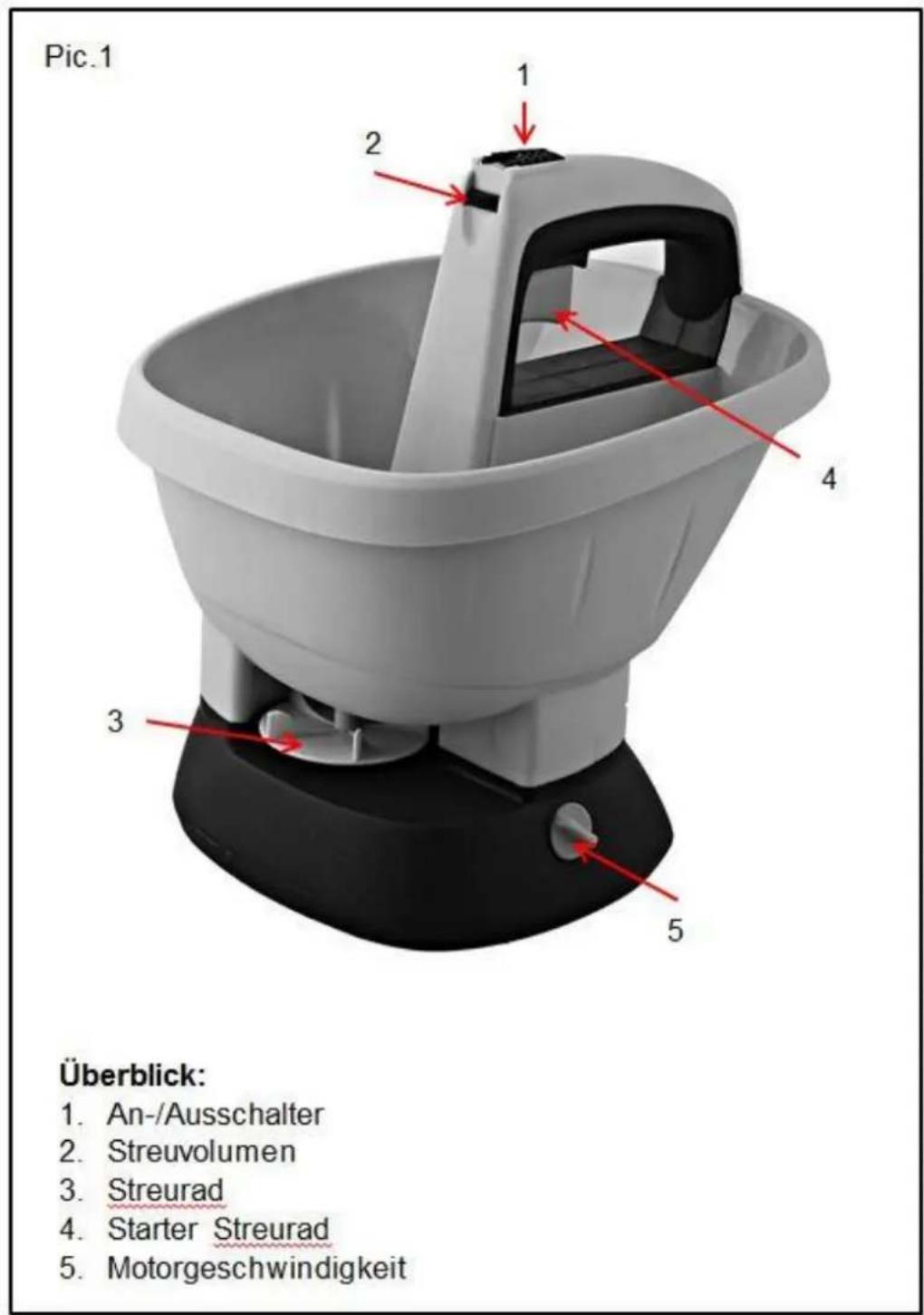

1. presentatie 40
2. Montage....41
3. Het plaatsen van de batterijen 42
4. Instellingen strooier 42
5. verstrooiend oppervlak.... 42
6. Werken met de universele strooier 42
7. Onderhoud/verzorging 43
8. Technische gegevens 43

Manual\_FX-US270\_Int24\_rev5

1. Symbolen.... 43
2. Milieubescherming 44
3. Batterijveiligheid 44

SVENSK VERSION 45

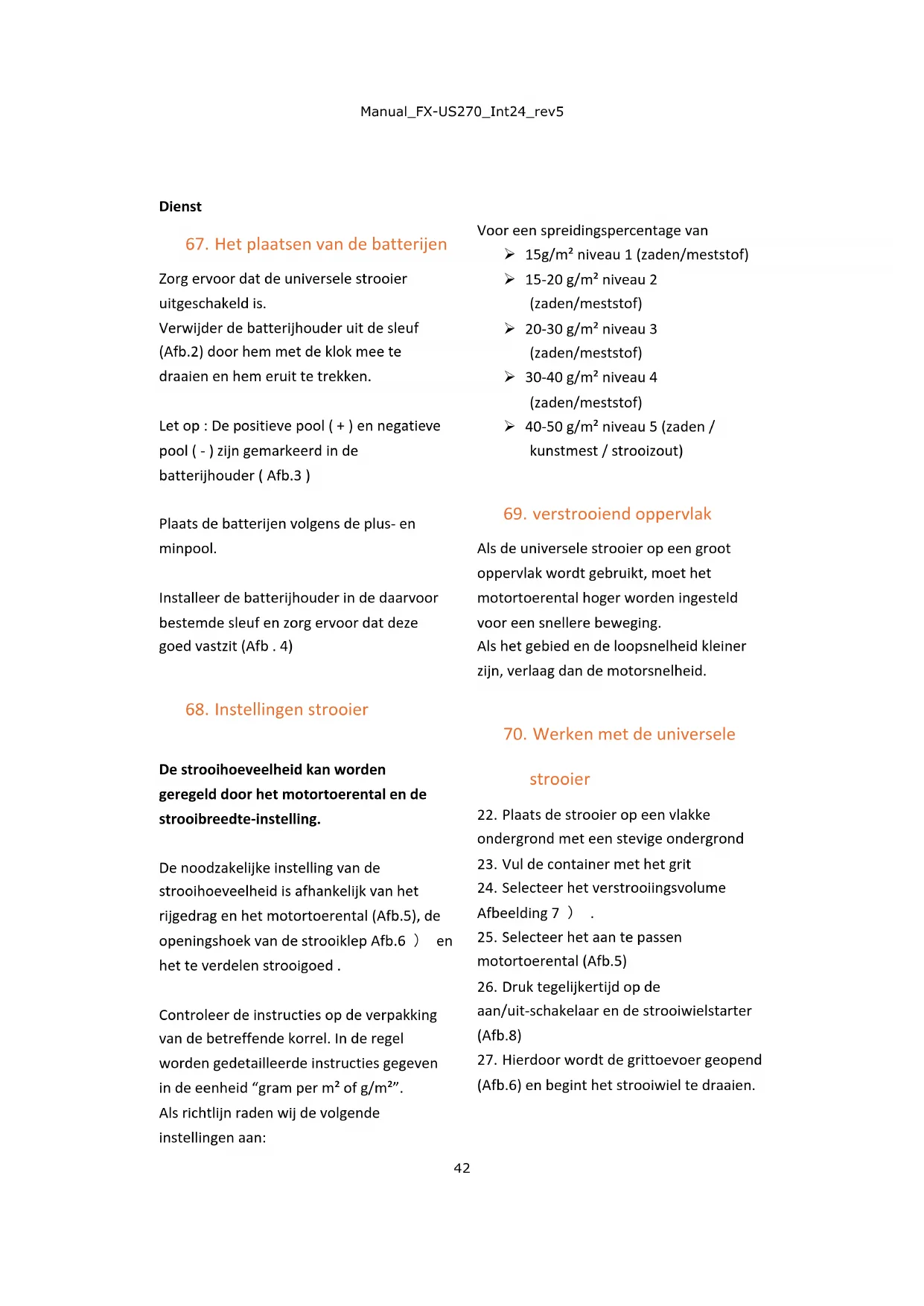

67. Het plaatsen van de batterijen

Zorg ervoor dat de universele strooier uitgeschakeld is.

Verwijder de batterijhouder uit de sleuf (Afb.2) door hem met de klok mee te draaien en hem eruit te trekken.

Let op : De positieve pool (+) en negatieve pool (-) zijn gemarkeerd in de batterijhouder (Afb.3)

Plaats de batterijen volgens de plus- en minpool.

Installeer de batterijhouder in de daarvoor bestemde sleuf en zorg ervoor dat deze goed vastzit (Afb . 4)

68. Instellingen strooier

De strooihoeveelheid kan worden geregeld door het motortoerental en de strooibreedte-instelling.

De noodzakelijke instelling van de strooihoeveelheid is afhankelijk van het rijgedrag en het motortoerental (Afb.5), de openingshoek van de strooiklep Afb.6) en het te verdelen strooigoed.

Controleer de instructies op de verpakking van de betreffende korrel. In de regel worden gedetailleerde instructies gegeven in de eenheid "gram per m² of g/m²". Als richtlijn raden wij de volgende instellingen aan:

Voor een spreidingspercentage van

➢ 15g/m² niveau 1 (zaden/meststof)
➢ 15-20 g/m² niveau 2 (zaden/meststof)
➢ 20-30 g/m² niveau 3 (zaden/meststof)
30-40 g/m² niveau 4 (zaden/meststof)
➢ 40-50 g/m² niveau 5 (zaden / kunstmest / strooizout)

69. verstrooiend oppervlak

Als de universele strooier op een groot oppervlak wordt gebruikt, moet het motortoerental hoger worden ingesteld voor een snellere beweging. Als het gebied en de loopsnelheid kleiner zijn, verlaag dan de motorsnelheid.

70. Werken met de universele

strooier

1. Plaats de strooier op een vlakke ondergrond met een stevige ondergrond
2. Vul de container met het grit
3. Selecteer het verstrooiingsvolume Afbeelding 7 ) .
4. Selecteer het aan te passen motortoerental (Afb.5)
5. Druk tegelijkertijd op de aan/uit-schakelaar en de strooiwielstarter (Afb.8)

6. Hierdoor wordt de grittoevoer geopend (Afb.6) en begint het strooiwiel te draaien.

7. Begin met een laag strooivolume en pas dit geleidelijk aan aan het te bewerken oppervlak.

Houd tijdens gebruik de universele spreider met één hand iets voor uw lichaam. Het is niet nodig om de strooier heen en weer te bewegen (Afb.9).

Beweeg in een passend tempo, aangepast aan het te bewerken gebied.

71. Onderhoud/verzorging

Maak de strooier na gebruik schoon met een licht sopje en een vochtige doek. Stel de strooier niet gedurende langere tijd bloot aan reinigingsvloeistof.

De vermelde symbolen moeten strikt worden nageleefd, omdat ze belangrijke informatie en veiligheidsinstructies bevatten.

*Batterijen niet inbegrepen

74. Milieubescherming

Veel apparaten worden geleverd met batterijen of accu's die nodig zijn voor de werking. In verband met de verkoop van deze batterijen of accu's zijn wij als distributeurs verplicht onze klanten conform de Batterijwet ( BattG ) op het volgende te wijzen: Gebruikte batterijen mogen niet bij het huishoudelijk afval worden weggegooid. Consumenten zijn wettelijk verplicht batterijen naar een geschikt inzamelpunt te brengen. Batterijen en accu's kunt u hier gratis retourneren:

• bij een openbaar inzamelpunt
• waar batterijen en accu's worden verkocht
• per post naar ons verzendmagazijn: FUXTEC GmbH, Kappstr. 69, 71083 Herrenberg

Oude batterijen bevatten waardevolle grondstoffen die gerecycled kunnen worden. Batterijen en accu's zijn gemarkeerd met het symbool van een doorgestreepte vuilnisbak

De vuilnisbak betekent: Batterijen en accu's mogen niet bij het huisvuil worden gegooid. De symbolen onder de vuilnisbakken staan voor: Pb voor lood; Cd voor cadmium; Hg voor kwik. Deze chemische symbolen geven aan dat bij dit batterijtype een bepaalde limiet van de gespecificeerde chemische stoffen wordt overschreden:

• HG: meer dan 0,0005 gewichtsprocent kwik
• Cd : meer dan 0,002 gewichtsprocent cadmium
• Pb : meer dan 0,004% lood per gewicht.

75. Batterijveiligheid

Verwijder de batterijen als de universele strooier langere tijd niet wordt gebruikt. Als om welke reden dan ook een of meer batterijen lekken, vermijd dan contact met de huid of ogen. Als contact met de huid of ogen niet kan worden vermeden, spoel dan onmiddellijk uit met water en raadpleeg indien nodig een arts.

Gebruik uitsluitend AA-alkalinebatterijen.
