MANUAL DE UTILIZADOR FX-RB218 Fuxtec

66. Manutenção e armazenamento de inverno: ..................................................................... 155

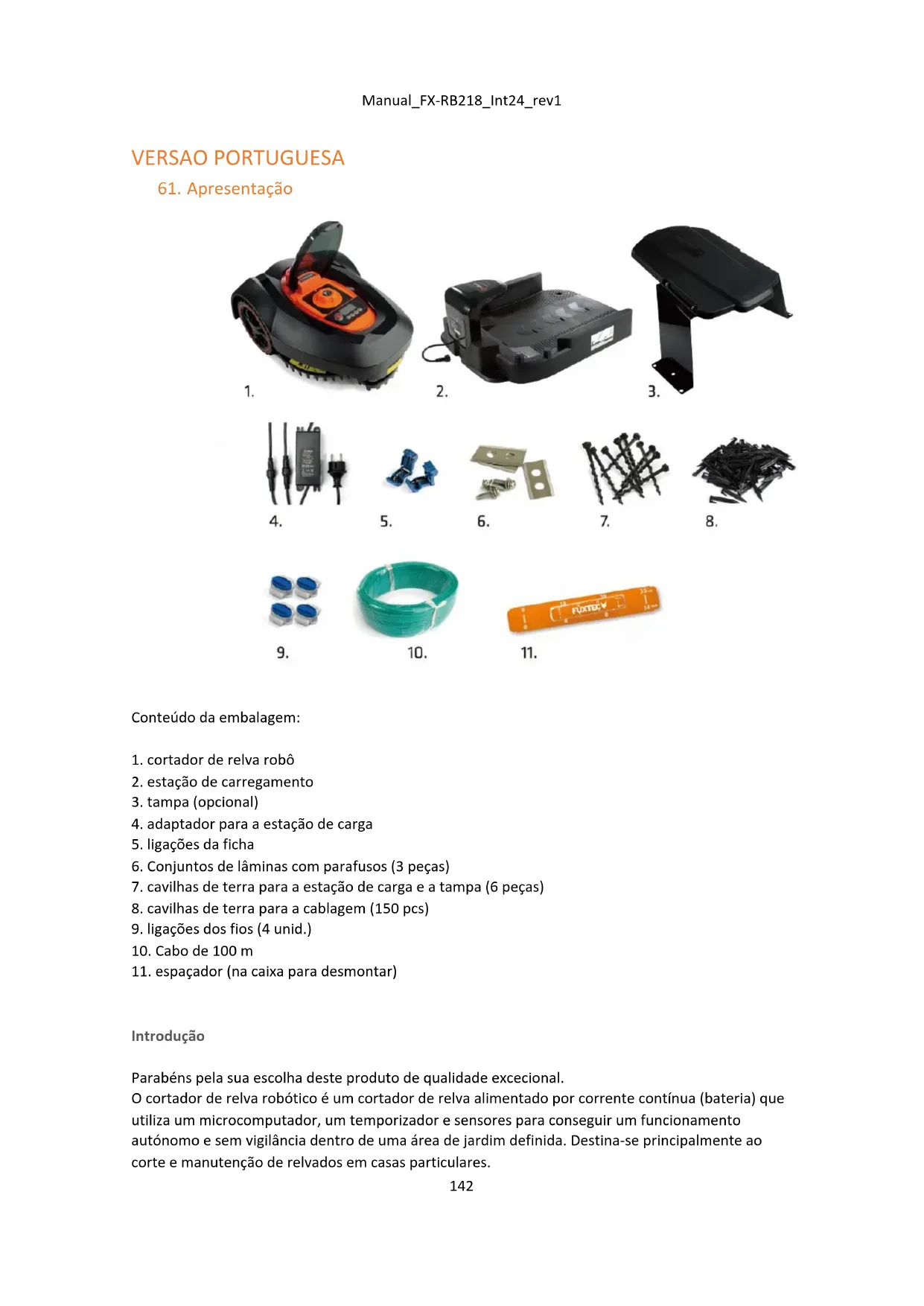

Conteúdo da embalagem:

1. cortador de relva robô

2. estação de carregamento

4. adaptador para a estação de carga

5. ligações da ficha

6. Conjuntos de lâminas com parafusos (3 peças)

7. cavilhas de terra para a estação de carga e a tampa (6 peças)

8. cavilhas de terra para a cablagem (150 pcs)

9. ligações dos fios (4 unid.)

11. espaçador (na caixa para desmontar)

Introdução Parabéns pela sua escolha deste produto de qualidade excecional. O cortador de relva robótico é um cortador de relva alimentado por corrente contínua (bateria) que utiliza um microcomputador, um temporizador e sensores para conseguir um funcionamento autónomo e sem vigilância dentro de uma área de jardim definida. Destina-se principalmente ao corte e manutenção de relvados em casas particulares.Manual_FX-RB218_Int24_rev1

Para obter os melhores resultados com o seu cortador de relva robótico RM18, é necessário conhecer o seu funcionamento. Este manual do utilizador contém informações importantes sobre o cortador, como instalá-lo e como utilizá-lo. Em caso de dúvida, pode procurar mais informações no nosso sítio Web www.fuxtec.de. Símbolos utilizados no cortador de relva robótico Os símbolos seguintes são apresentados no cortador de relva robótico:

62. Instruções de segurança

Leia atentamente o manual de instruções antes de o utilizar. Guarde-o num local seguro para consulta futura. Ler atentamente o manual de instruções. Familiarize-se com os comandos e a utilização correta da máquina. Nunca permita que pessoas que não estejam familiarizadas com estas instruções ou crianças utilizem a máquina. Os regulamentos locais podem restringir a idade do operador. O operador ou utilizador é responsável pelos acidentes ou perigos que ocorram a outras pessoas ou aos seus bens. Preparação

• Mantenha o adaptador sempre limpo e num local seguro.

• Assegurar que os fios de perímetro são instalados corretamente e em conformidade com os regulamentos Leia atentamente o manual de instruções para poder utilizar corretamente o cortador de relva robótico. Para utilizar o cortador de relva de forma segura e eficiente, os avisos e as precauções de segurança constantes deste manual do utilizador devem ser seguidos cuidadosamente. A inspeção e a manutenção devem ser efectuadas com o interrutor de rede (0) desligado. Os objectos podem ser projectados para longe do cortador durante o funcionamento. Mantenha uma distância segura da máquina durante o funcionamento. Tenha cuidado. Manter sempre as mãos e os pés afastados das lâminas rotativas Não utilizar o cortador de relva como meio de transporte. Mantenha uma distância suficiente do cortador de relva e certifique-se de que as crianças e os animais de estimação não se aproximam do cortador.Manual_FX-RB218_Int24_rev1

• Inspecionar regularmente a área de trabalho do robô e remover todas as pedras, paus, fios, ossos e outros objectos estranhos.

• Verifique regularmente se as lâminas, os parafusos da lâmina e o disco da lâmina não estão gastos ou danificados. Substitua as lâminas e os parafusos gastos ou danificados em conjuntos para manter o equilíbrio correto.

Durante a utilização

• Manter as mãos e os pés afastados das peças / lâminas em rotação.

• Nunca levante ou carregue uma máquina com o motor a funcionar.

• Desligar o interrutor de rede (0): - Antes de retirar um obstáculo da frente da máquina - Antes de verificar, limpar ou trabalhar na máquina. Importante: Não deixe a máquina sem vigilância se souber que há animais de estimação, crianças ou pessoas nas proximidades.

Manutenção e armazenamento:

• Nunca limpar a parte inferior do cortador com água corrente. Deve ser limpa apenas com uma escova/pano (no máximo ligeiramente húmido).

• Todas as porcas, parafusos e parafusos devem ser firmemente apertados para garantir que a máquina está em condições seguras de funcionamento.

• As peças gastas ou danificadas devem ser substituídas por razões de segurança.

• Para a substituição das lâminas e dos parafusos, utilizar exclusivamente peças autorizadas.

• Certifique-se de que as baterias sejam carregadas apenas com o carregador/adaptador correto recomendado pela Fuxtec. O uso inadequado pode levar a choque elétrico, superaquecimento ou vazamento de líquido corrosivo da bateria.

• Em caso de fuga da pilha, lavar com água ou com um agente neutralizante e procurar assistência médica em caso de contacto com os olhos, etc.

• A manutenção da máquina deve ser efectuada de acordo com as instruções do fabricante. Atenção ao ponto: Manutenção e armazenamento de inverno.

Determinação da zona de trabalho: Para garantir que o robô pode cortar a relva na área pretendida - e apenas nessa área - é necessário marcar a área com um fio de limite. IMPORTANTE: Antes de instalar o cortador de relva robótico, corte a relva a uma altura máxima de 3 cm com o seu cortador convencional. Isto evitará a mensagem de erro E8 (relva demasiado alta).Manual_FX-RB218_Int24_rev1

Antes de começar, é importante fazer um esboço da área de trabalho do robô e dos "obstáculos" que este deve evitar, os quais devem também ser marcados com fio de limite. O fio de limite deve ser colocado de modo a que a distância entre o cortador de relva robótico e o fio de limite nunca seja superior a 15 metros, no máximo. Se o seu vizinho também tiver um cortador de relva robótico, é importante que coloque o fio de limite e a estação de ancoragem a, pelo menos, 100 cm de distância do fio de limite do seu vizinho. Para maximizar o sinal, recomendamos que não coloque mais de 400 m de fio. Para evitar problemas posteriores, deve seguir cuidadosamente o esboço para colocar corretamente o cabo de limite.

Posicionamento da estação de carregamento Comece por colocar a estação de carregamento no seu desenho a uma distância adequada da sua tomada exterior (230 V). O cabo de alimentação da estação de carregamento tem 8 m de comprimento. É importante posicionar a tampa de modo a que o indicador LED da estação de carregamento fique por baixo da tampa.

A estação de carregamento deve ser colocada numa superfície firme e nivelada, com a seta "IN" na estação de carregamento a apontar para a área de trabalho.Manual_FX-RB218_Int24_rev1

Evitar colocar a estação de carregamento:

• num canto do relvado,

• em zonas baixas onde a estação de carga ou o cortador de relva robótico possam ser danificados por poças de água,

• debaixo de uma árvore alta devido ao risco de queda de raios Nota: É importante que o adaptador e a ficha eléctrica sejam mantidos sempre secos! É necessário deixar 2 metros de espaço livre sem obstáculos à frente da estação de carregamento, para que o aparelho possa regressar facilmente à estação. É necessário um espaço livre de 1 m atrás da estação de carga. Colocação do fio de limite

• O cabo de limite deve ser ligado de modo a formar um cabo contínuo sem interrupções ou cruzamentos. Estão incluídos 100 metros de fio no âmbito da entrega.

• Deve haver um máximo de 1 m entre cada cavilha. Estão incluídas 150 cavilhas no âmbito da entrega.

• Não formar cantos em ângulo reto (90°). Os cantos devem ter pelo menos 100° (ver desenho).

• O fio de limite deve ser colocado a 35 cm da linha de limite do relvado.Manual_FX-RB218_Int24_rev1

• Crie ilhas rodeando obstáculos, por exemplo, canteiros de flores, com o fio de limite, se não quiser que o seu robot corte a relva dentro dessa área. O fio de entrada e o fio de saída não devem estar separados por mais de 5 mm.

• As pedras podem ser abordadas sem problemas pelo cortador de relva robótico se forem tão pesadas que o robô não as consiga mover. No entanto, se a pedra tiver uma superfície inclinada que o robot possa escalar acidentalmente, deve retirar a pedra da área de trabalho ou colocá-la na vertical com uma altura mínima de 15 cm.

• Se tiver árvores com raízes que sobressaem do solo, estas áreas devem ser cercadas com fio de limite para proteger as árvores. Se não existirem raízes visíveis, não é necessário arame de limite.

• Se o cabo de limite estiver colocado por baixo de ramos baixos de arbustos ou árvores, deve cortar os ramos para que não obstruam o movimento livre do cortador. Ao mesmo tempo, estes ramos podem fazer com que o sensor de chuva seja ativado se as gotas de chuva dos ramos atingirem o robô. Neste caso, o robô regressa à estação de carga mesmo com tempo seco (o símbolo do sensor de chuva é apresentado no ecrã).

• Se a entrada da garagem ou os caminhos do jardim estiverem nivelados com o relvado, o cortador de relva robótico pode facilmente passar por cima deles. Se quiser evitar isto, só precisa de 10 cm entre o fio de limite e a entrada da garagem. No entanto, se a entrada de automóveis estiver coberta com gravilha ou algo semelhante, o cortador de relva robótico não pode passar por cima. Neste caso, é necessária uma distância de 45 cm entre o fio de limite e a entrada de automóveis.

• O cortador de relva robótico é capaz de se deslocar em declives até um máximo de 20°. Se a superfície se tornar mais íngreme, o robô tem um sensor que o faz parar. Se a superfície tiver uma inclinação superior a 25° em direção ao fio de limite, o robô pode deslizar para fora da área de trabalho quando a relva estiver molhada. Por isso,Manual_FX-RB218_Int24_rev1

recomendamos que coloque o fio de limite até 40 cm de distância da linha de limite num terreno tão inclinado.

Preparar os materiais:

• Retire o fio de limite, as ligações do fio, as cavilhas e o medidor de distâncias da caixa.

• Também são necessários: martelo, alicate, chave inglesa Preparar o relvado:

• A relva não deve estar mais alta do que 60 mm quando o fio de limite é inserido. Se for mais alta, é aconselhável cortar primeiro a relva com um cortador de relva normal. O fio pode então ser colocado o mais próximo possível do chão, o que evita que o cortador de relva robótico corte o fio e que as pessoas tropecem nele. Após um curto período de tempo, o fio desaparece no relvado. Colocar o fio de limite:

• Coloque a estação de carregamento do robot como indicado no seu desenho (de lado) e insira o pino de arranque. Certifique-se de que reserva 0,5 m de cabo adicional para a instalação final da estação de carregamento.

• Coloque a cablagem de forma solta à volta da área de trabalho no jardim, de acordo com o seu esboço. Pode então ajustá-la facilmente à medida que avança.

• Agora pode começar a inserir as cavilhas. Mantenha a distância desejada até à borda (35 cm) com a ajuda das suas caixas de medição. A distância entre as cavilhas não deve exceder 1 metro. Recomendamos que coloque as cavilhas mais próximas umas das outras nos cantos, que devem estar sempre a pelo menos 100°.

• Se houver áreas no seu relvado que não quer que o robô corte, rodeie a área com fio de limite, conforme indicado. Nota: máx. 5 mm entre o fio de limite de entrada e de saída (ver desenho).

• Insira a última cavilha quando estiver de volta à estação de carregamento.

• Se o cabo de 100 m fornecido não for suficiente, pode adquirir cabos adicionais. Utilize as ligações de cabo máx. 20°Manual_FX-RB218_Int24_rev1

fornecidas para a instalação. Não é necessário descarnar as extremidades dos fios para a instalação. Ligue o fio de limite à estação de carregamento:

• Os conectores incluídos no âmbito do fornecimento devem ser fixados ao cabo com um alicate de pontas planas.

• Quando liga as extremidades dos fios à estação de carregamento, existe um fio IN e um fio OUT, conforme indicado. O fio IN é enfiado através do suporte do fio por baixo da estação de carregamento e deve ser ligado à ficha IN, enquanto o fio OUT deve ser ligado à ficha OUT (ver imagens seguintes).

- por baixo da estação de carga (extremidade do cabo)

- para o relvado (início do cabo). Depois de ter ligado as duas extremidades (IN e OUT), coloque a tampa de proteção

• Pode agora fixar a estação de carregamento ao chão.

Carregamento e controlo da estação de carregamento

• Coloque o cortador de relva robótico na estação de carregamento para carregar, mesmo que o robô tenha sido pré- carregado na fábrica.

• Ligue o cabo ao adaptador e depois à fonte de alimentação principal. O indicador LED na estação de carregamento acende-se. VERMELHO: Sem ligação ao fio de limite, ou o fio de limite está interrompido algures. VERDE A Piscar: Carregamento e ligação correta ao fio de limite.Manual_FX-RB218_Int24_rev1

VERDE CONSTANTE: Totalmente carregado e corretamente ligado ao fio de limite.

• A estação de carregamento está agora pronta a funcionar.

Importante: A seta "IN na estação de carregamento deve apontar sempre na direção da área de trabalho / em direção ao relvado.

65. DEFINIÇÃO e INÍCIO

É favor retirar do relvado todos os objectos estranhos, tais como raízes, pedras, ramos, brinquedos, etc. Definição: Após a instalação e o carregamento, está agora pronto para efetuar as definições. O aparelho pode ser regulado para arranque manual ou automático.Manual_FX-RB218_Int24_rev1

• Prima o botão "SET" até o símbolo do relógio se iluminar.

• Introduzir a hora com as teclas de seleção / teclas de seta ("INÍCIO" e "INÍCIO") e confirmar com a tecla "OK".

Colocação da superfície

• Prima o botão "SET" até o símbolo M² se iluminar.

• Com as teclas de seta ("HOME" e "START"), introduza o tamanho da área a cortar em incrementos de 50 m² e confirme com "OK". Interruptor de ligar/desligar Código de segurança Acertar o relógio Enquadramento da zona Definir a hora de arranque automático Definir o sensor de chuva Bateria Indicador do nível de enchimento Definições Botão de confirmação Voltar à estação de carregamento / botão de seleção Botão de arranque manual / seleçãoManual_FX-RB218_Int24_rev1

• Prima "Confirmar" até que a área a ser cortada seja definida em m² e confirme com "OK". Definir a hora de arranque automático

• Prima "SET" até o símbolo da ampulheta se iluminar.

• Com as teclas de seta ("INÍCIO" e "INÍCIO"), prima a hora de início pretendida e confirme com "OK".

• Se os 4 dígitos 0000 se acenderem constantemente, a hora de início está definida.

• Prima "START". Nota: Quando o aparelho termina o seu ciclo de trabalho, reinicia automaticamente 48 horas mais tarde à mesma hora.

• Prima "START" (Iniciar) Definir o código de segurança

• A máquina sai da estação de acoplamento e começa a funcionar.

• Após alguns metros, prima STOP e o código de erro E1 aparece no ecrã.

• Premir START e manter premido o botão START durante 10 segundos até que o código U133 apareça no ecrã.

• Prima SET. O símbolo do cadeado (figura) fica intermitente. Confirmar o código de fábrica 0000, sucessivamente com OK, até que os dígitos 0000 se iluminem constantemente.

• Prima novamente SET e o símbolo do cadeado fica intermitente.

• Introduza agora o seu código de segurança personalizado de 4 dígitos e confirme com OK.

• O seu código de segurança pessoal está agora definido e acende-se constantemente.

• Por fim, prima START e o aparelho continuará a funcionar.

• LEMBRE-SE DO SEU CÓDIGO! Nota: Se se tiver esquecido do seu código pessoal, o cortador de relva robótico tem de ser enviado para a Fuxtec para ser reposto. Mais botões Altura de corte (1): Regular a altura de corte rodando a roda de regulação (1) Observar os números no mostrador e parar na altura desejada.Manual_FX-RB218_Int24_rev1

• Pode parar o cortador de relva robótico em qualquer altura, premindo o botão STOP de emergência.

• Também pode utilizar o botão STOP para anular a função da máquina. Por exemplo, se quiser evitar que a máquina se desloque sempre ao longo do cabo de limite: Deixe a máquina sair da estação de acoplamento - assim que começar a funcionar, prima o botão STOP e, em seguida, coloque a máquina 2 m à frente da estação de acoplamento contra o cabo de limite.

• Prima "START". Nota: O botão de paragem de emergência não elimina as suas definições pessoais.

Nota: O botão INÍCIO não apaga as suas definições pessoais.

Prima o botão START/RESTART:

• Prima "START" (Iniciar) Nota: Se apenas uma barra for visível no indicador do nível da bateria, o cortador de relva robótico já não tem energia suficiente e só pode ser reiniciado na estação de carregamento

• Se o cortador de relva robótico encontrar um obstáculo, faz marcha atrás e muda de direção para evitar o obstáculo.

• Se não encontrar um novo caminho no espaço de 3 segundos, a lâmina pára.

• Se não encontrar um novo caminho no espaço de 10 segundos, o robô desliga-se e necessita de um reinício manual para voltar a funcionar.

• Quando chove, o robô regressa automaticamente à estação de acoplamento e começa a cortar quando se inicia o ciclo de trabalho seguinte.

• As gotas de chuva dos ramos pendentes podem ativar o sensor de chuva; neste caso, o robô regressa à estação de acoplamento (ver ecrã).

Sensores de elevação:

• Estes sensores estão localizados perto das 2 rodas dianteiras e medem o contacto das rodas com a superfície.

• Se o robô for levantado manualmente ou se uma ou ambas as rodas entrarem num buraco, o robô desliga-se e tem de ser reiniciado manualmente.

• Um reinício no relvado só pode ser efectuado se a máquina for deslocada de modo a ficar a uma distância máxima de 50 cm do fio de limite.

• Para começar, é necessário selecionar a zona e depois premir a tecla "START". O ciclo de trabalho não é alterado.

Sensor de inclinação:

• Um sensor de 6 eixos está integrado no cortador de relva robótico, que mede o ângulo de inclinação em todas as direcções.

• Se o ângulo de inclinação for superior a 20°, as lâminas param imediatamente, mas o robot continua a mover-se.

• Se o ângulo voltar a diminuir no espaço de 10 segundos, as lâminas reiniciam-se automaticamente. No entanto, se o ângulo não diminuir no espaço de 10 segundos, o cortador desliga-se e requer um reinício manual.

• Um reinício no relvado só pode ser efectuado se a máquina for deslocada de modo a ficar a uma distância máxima de 50 cm do cabo delimitador

• Para começar, é necessário selecionar a zona e depois premir a tecla "START". O ciclo de trabalho não é alterado.

66. Manutenção e armazenamento de inverno:

Para tirar o máximo partido do seu cortador de relva robótico, é importante que inspeccione regularmente a máquina e a sua área de corte. Limpeza regular:

• Aumentará a vida útil do seu cortador de relva robótico se o mantiver limpo regularmente, removendo folhas, ramos e sujidade. Nota: É muito importante utilizar APENAS uma escova ou um pano seco para a limpeza. A utilização de água pode danificar o sistema elétrico. Tampa superior

• Levante a tampa superior e limpe-a com uma escova macia para remover relva e sujidade. Pode limpá-la com um pano húmido (NÃO enxaguar com água devido aos componentes electrónicos). Parte inferior

• Limpe também a parte inferior com uma escova macia.

• Assegurar, nomeadamente, que as lâminas e o suporte das lâminas podem rodar livremente. Nota: Não esquecer de desligar o interrutor de rede antes de limpar! Se o cortador de relva robótico trabalhar frequentemente em relva molhada, mais relva assenta automaticamente na câmara de corte.Manual_FX-RB218_Int24_rev1

Isto reduz significativamente o desempenho de corte, pelo que é muito importante remover a relva. Também é necessário limpar regularmente as lâminas do rotor para que possam rodar. Estação de carregamento

• Também é necessário limpar regularmente a estação de carga, removendo a sujidade e a relva da placa de base, para evitar um mau contacto entre os contactos de carga da estação de carga e o robô.

• É importante verificar se os respectivos contactos de carga estão corretamente ligados uns aos outros.

• Com o tempo, a estação de carregamento pode afundar-se um pouco, uma vez que a superfície se afunda devido à decomposição da relva.

• Limpe os contactos de carga do cortador de relva robótico e da estação de carga algumas vezes durante a estação com papel de esmeril fino ou palha de aço. É importante garantir que todos os parafusos e porcas estão sempre corretamente apertados para que o cortador de relva robótico tenha as melhores condições de trabalho possíveis.

Substituição de peças sobressalentes: Lâminas:

• As lâminas têm 2 bordos afiados e podem ser rodadas se ficarem cegas num dos bordos.

• Se ambas as extremidades estiverem cegas, as lâminas podem ser facilmente substituídas por uma chave de fendas. Nota: Não se esqueça de desligar o interrutor da rede eléctrica antes de iniciar o trabalho. no robot.

• Depois de ter retirado o parafuso, é importante remover a relva e outras sujidades do suporte da lâmina.

• Pode então inserir a nova lâmina.

• Apertar bem o parafuso da lâmina. Verificar se as lâminas podem ser rodadas. Nota: É importante que as 3 lâminas sejam invertidas ou substituídas ao mesmo tempo.

• Em geral, a duração da bateria é de 5 anos, dependendo da carga de trabalho e da manutenção do cortador de relva robótico. Nota: Utilizar sempre peças sobresselentes originais/autorizadas!Manual_FX-RB218_Int24_rev1

• Recomendamos que guarde o cortador de relva robótico e a estação de carregamento num local seco e sem gelo durante o inverno, depois de ter removido a relva e outras sujidades (apenas com um pano seco e um raspador).

• Limpe cuidadosamente os tentáculos de carregamento da estação de ancoragem e as placas de cobre da máquina para evitar a corrosão. Polir com palha de aço e aplicar um pouco de óleo sem ácido. Nota: Deve carregar o aparelho de 2 em 2 meses no inverno para maximizar a vida útil da bateria. prolongar a vida útil da bateria. Atualização do software Atualizar o software através de USB:

• Guardar o software num suporte de dados USB vazio

• Desligue o cortador de relva robótico e insira a pen USB

• Ligue o cortador de relva robótico e verá um número a piscar no ecrã.

• Quando a intermitência parar, o software foi atualizado com êxito;

• Desligue e volte a ligar o cortador de relva robótico para verificar se o software pretendido é apresentado no ecrã.

• Software pretendido no ecrã.

• Uxxx representa o software da placa principal, Cxxx representa o software de limitação.

67. Mensagens de estado/erro

Como guia rápido no caso de o cortador de relva robótico não estar a funcionar corretamente, pode ver os códigos de erro no dispositivo ou seguir os passos de resolução de problemas abaixo para resolver o problema. Se o erro persistir, contacte o serviço de apoio ao cliente da Fuxtec.

Mensagem de erro no robot: Ecrã Descrição do erro Ação

Interruptor de emergência ativado. Reiniciar o robot.

Sensor de elevação ativado. A roda está bloqueada? Remova o obstáculo e reinicie o robot.

O robot está localizado fora da cablagem de limite. Coloque o robot dentro do cabo de limite.

O fio de limite está partido. O LED está a piscar a vermelho? Repare o fio de limite e reinicie o robô.

O consumo de energia do motor de acionamento direito é demasiado elevado. A relva está demasiado alta? Mais de 4 cm? A roda direita está bloqueada? Reiniciar o robot.

Sobrecorrente no motor de corte. A relva está demasiado alta? O disco da lâmina está bloqueado? Reiniciar o robot.

Erro no estado de carregamento. Mau funcionamento da bateria. Contacte o serviço de apoio ao cliente da Fuxtec. E10 Sobretensão/subtensão. Mau funcionamento da bateria. Contacte o serviço de apoio ao cliente da Fuxtec. E11 Sensor de inclinação ativado. O ângulo de inclinação é superior a 20 graus? Reinicie o robot. E12 Obstáculo plano. Circundar o obstáculo com o fio de limite. Reinicie o robô. E13

O robô não arranca. Sinal presente O robô está fora do cabo de limite? O cabo de limite está ligado corretamente?

O robot não arranca. Não há sinal (estação de carga). O fio de limite/fonte de alimentação está ligado corretamente?

O robot não arranca. Os contactos de carga estão com defeito. Limpar os tentáculos de carga e as placas de cobre. Se a tensão estiver entre

28 - 32 V Contacte o serviço de

apoio ao cliente da Fuxtec.

Tensão da bateria demasiado baixa. Carregar totalmente o robot.

2) Introduzir o código de segurança.

Resolução de problemas adicionais Estado Descrição do erroProblema possívelSolução do problema Planeamento/Instalação O robô não sai da estação de carregamento

O LED da estação de carregamento acende- se a vermelho.

-Verificar se o fio do perímetro está partido. -Robot não suficientemente carregado O LED da estação de carregamento pisca a verde.

- Continue a carregar o robô até o indicador ficar verde. Instalação incorrecta da estação de carregamento A seta "In" deve apontar na direção da área de trabalho. O excesso de cabo é enrolado por baixo da estação de ancoragem.

Encurte o fio de limite para evitar o contacto e, consequentemente, a interferência. Corrosão nos contactos de carga

Limpar os contactos de carga com palha de aço Os contactos de carga da estação não tocam corretamente nos contactos de carga do robô. Verificar se a estação se afundou / ainda está na balança.

O sensor de chuva está ativo Limpar todos os contactos metálicos com Spritus

Ao percorrer o cabo delimitador pela primeira vez, a trajetória do robô é anormal ou vira em algumas secções do seu percurso. A função de reconhecimento do fio de limite está avariada. Podem existir sinais de interferência externos nas proximidades, por exemplo, redes eléctricas subterrâneas, aparelhos eléctricos de alto desempenho, etc.

Feche esta área de interferência com o seu fio de limite para manter o robot afastado desta área.Manual_FX-RB218_Int24_rev1

O fio de limite mais próximo do seu vizinho deve ser colocado a pelo menos 2 m de distância do seu.

Defina o fio de limite de modo a que o robô possa reconhecer o sinal normalmente.

O robô não se liga aos contactos de carregamento quando regressa à estação de carregamento. Estrutura irregular da estação de carregamento Verificar a estrutura da estação de carga com um nível de bolha de ar e alisar a superfície do relvado, se necessário. Primeira utilização O robô pára e o indicador do nível da bateria mostra apenas um traço.

Volte a colocar o robô na estação de carregamento e deixe-o carregar. Nota: Se o indicador do robô se acender constantemente a verde, a bateria está OK. Se o indicador do robô piscar a verde durante mais de 2 horas, a bateria está defeituosa ou não há contacto entre os contactos de carga da estação e os contactos do robô. O robô passa por cima do cabo de limite e pára perto dele. As rodas podem estar cobertas de lama e detritos, o que resulta numa fraca aderência. Limpar as rodas do robô e, se necessário, a relva.

O ângulo nos cantos do arame de perímetro é inferior a 100° Aumentar o ângulo em conformidade. O sinal do fio de perímetro está defeituoso Verificar se a ligação da ficha está corretamente encaixada. Verificar o cabo quanto a rupturas. Durante a utilização normal Ruídos e vibrações fortes As lâminas são rombas e o sistema de corte não é redondo.

Rodar as lâminas de corte ou substituí-las. Faça as duas coisas para todas as lâminas ao mesmo tempo.Manual_FX-RB218_Int24_rev1

O disco da lâmina estava danificado.

Os parafusos de fixação do disco da lâmina estão soltos. Apertar cuidadosamente os parafusos correspondentes. Objetos estranhos ficaram entre o disco e a unidade Remover completamente os corpos estranhos.

O robot corre, mas não corta a relva A altura de corte está mal regulada. Ajustar corretamente a altura de corte

O tempo de trabalho normal após cada processo de carregamento tornou- se mais curto. Os contactos de carga estão sujos

A capacidade da bateria diminuiu após cargas e descargas frequentes. É necessária uma bateria nova para poder voltar a funcionar eficazmente

O robô não sai regularmente após a ativação prévia do sensor de chuva. O sensor de chuva ainda está ativo Limpar cuidadosamente todos os contactos metálicos com Spritus

Robô anda à volta de si próprio em círculos Não encontra qualquer sinal Verificar se não foram colocados mais de 250 metros de cabo (número total)

Volte a colocar a máquina na estação de carregamento e carregue o cortador durante pelo menos 10 minutos. De seguida, desligue o cortador e volte a ligá-lo após cerca de 1 minuto. O ecrã deve voltar a aparecer.

Nota: Se tiver problemas em reiniciar o robô, coloque-o a uma distância máxima de 50 cm do fio de limite e reinicie-o. As suas definições pessoais permanecerão inalteradas.Manual_FX-RB218_Int24_rev1

Bateria de lítio Tensão 28V Capacidade da bateria de lítio 2Ah Motor Motor elétrico sem escovas Velocidade de corte 2900 rpm Sistema de corte 3 lâminas com função de leite Dimensão possível da área 600m² Ângulo máximo de subida 20° Velocidade máxima de deslocação 0,4 m/s Tempo de carregamento 90 minutos Tempo de execução 45min Nível de ruído 60dB(A) Largura de corte 18 cm Alturas de corte 20mm-60mm Modo de corte Linhas rectas e modo aleatório

69. Eliminação de resíduos

ATENÇÃO! Inutilizar as ferramentas eléctricas fora de uso antes de as eliminar:

• Ferramentas eléctricas alimentadas pela rede, retirando a ficha,

• ferramentas eléctricas alimentadas por bateria, retirando a bateria. Apenas para os países da UE Não deitar as ferramentas eléctricas no lixo doméstico! De acordo com a Diretiva Europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electrónicos e a sua transposição para o direito nacional, os aparelhos eléctricos usados devem ser recolhidos separadamente e reciclados de forma ecológica. Recuperação de matérias-primas em vez de eliminação de resíduos. Os aparelhos, acessórios e embalagens devem ser reciclados de forma ecológica. As peças de plástico são rotuladas para reciclagem por tipo. ATENÇÃO! Não deitar fora as pilhas/baterias recarregáveis no lixo doméstico, no fogo ou na água. Não abrir as pilhas recarregáveis usadas. As pilhas/baterias recarregáveis devem ser recolhidas, recicladas ou eliminadas de forma ecológica. Apenas para países da UE: De acordo com a Diretiva 2006/66/CE, as pilhas/baterias recarregáveis defeituosas ou usadas devem ser recicladas. NOTA Para obter informações sobre as opções de eliminação, contacte a sua autoridade local/cidade, Reciclar as matérias-primas em vez de as deitar fora juntamente com o lixo doméstico.Manual_FX-RB218_Int24_rev1

70. UE Declaração de Conformidade

Fabricante / Produtor FUXTEC GmbH Kappstraße 69, 71083 Herrenberg Deutschland / Alemanha Telefone: [phone] Fax: [phone] Correio eletrónico: [e-mail] Web: www.fuxtec.de Designação / nome Cortador de relva robótico FX-RB218 Diretiva CE Diretiva MD: 2006 / 42 /EC Angewandte Normen / normas aplicáveis EN 60335-1:2012+A11:2014+A13:2017 EN 62233:2008 Declaramos que a máquina acima referida, na versão por nós colocada no mercado

está em conformidade com as exigências fundamentais de segurança e de saúde da Diretiva CE. Declaramos que a máquina acima mencionada cumpre os requisitos essenciais de segurança e saúde das diretivas CE acima mencionadas. Armazenamento dos documentos técnicos: FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Alemanha, T. Gumprecht, Diretor Geral
