BRUKSANVISNING FX-RB218 Fuxtec

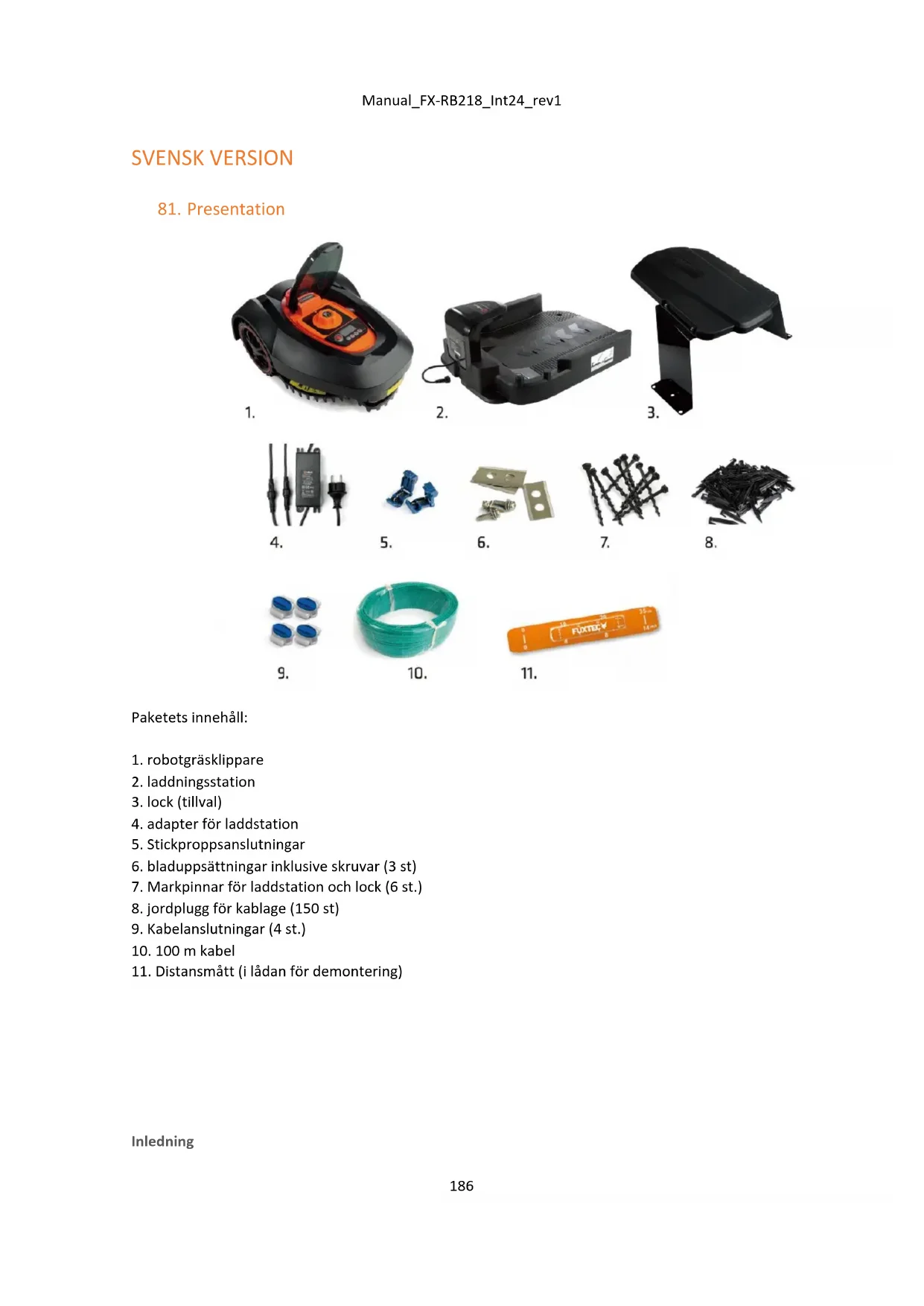

1. robotgräsklippare

4. adapter för laddstation

5. Stickproppsanslutningar

6. bladuppsättningar inklusive skruvar (3 st)

7. Markpinnar för laddstation och lock (6 st.)

8. jordplugg för kablage (150 st)

11. Distansmått (i lådan för demontering)

Gratulerar till ditt val av denna exceptionella kvalitetsprodukt. Robotgräsklipparen är en likströmsdriven (batteridriven) gräsklippare som använder en mikrodator, timer och sensorer för att uppnå autonom och obevakad drift inom ett definierat trädgårdsområde. Den är främst avsedd för gräsklippning och underhåll av gräsmattor i privata hushåll. För att få bästa möjliga resultat med din RM18 robotgräsklippare måste du veta hur den fungerar. Den här bruksanvisningen innehåller viktig information om klipparen, hur du installerar den och hur du använder den. Om du är osäker kan du söka efter mer information på vår webbplats www.fuxtec.de. Symboler som används på robotgräsklipparen Följande symboler visas på robotgräsklipparen:

Läs bruksanvisningen noggrant före användning. Förvara den på en säker plats för framtida behov. Läs bruksanvisningen noggrant för att kunna använda robotgräsklipparen på rätt sätt. För att klipparen ska kunna användas på ett säkert och effektivt sätt måste varningarna och säkerhetsföreskrifterna i denna bruksanvisning följas noggrant. Inspektion och underhåll måste utföras med huvudströmbryta ren (0) frånslagen. Föremål kan kastas bort från gräsklipparen under drift. Håll ett säkert avstånd från maskinen under drift. Var mycket försiktig. Håll alltid händer och fötter borta från de roterande knivarna Använd inte gräsklipparen som transportmedel. Håll tillräckligt avstånd till gräsklipparen och se till att barn och husdjur inte kan komma i närheten av gräsklipparen.Manual_FX-RB218_Int24_rev1

Läs bruksanvisningen noggrant. Bekanta dig med manöverorganen och med hur maskinen ska användas på rätt sätt. Låt aldrig personer som inte känner till denna bruksanvisning eller barn använda maskinen. Lokala bestämmelser kan begränsa åldern på operatören. Operatören eller användaren är ansvarig för olyckor eller faror som drabbar andra personer eller deras egendom. Förberedelser

• Förvara alltid adaptern rent och på en säker plats.

• Säkerställ att begränsningslinorna är korrekt installerade och i enlighet med gällande föreskrifter

• Inspektera regelbundet robotens arbetsområde och ta bort alla stenar, pinnar, kablar, ben och andra främmande föremål.

• Kontrollera regelbundet att knivarna, knivbultarna och knivdisken inte är slitna eller skadade. Byt ut slitna eller skadade knivar och bultar i omgångar för att bibehålla rätt balans.

• Håll händer och fötter borta från roterande delar/blad.

• Lyft eller bär aldrig en maskin när motorn är igång.

• Slå av huvudströmbrytaren (0): - Innan du flyttar ett hinder ur vägen framför maskinen - Innan du kontrollerar, rengör eller arbetar på maskinen. Viktigt: Lämna inte maskinen obevakad om du vet att husdjur, barn eller människor finns i närheten.

Underhåll och förvaring:

• Rengör aldrig gräsklipparens undersida med rinnande vatten. Den ska endast rengöras med en borste/duk (på sin höjd lätt fuktad).

• Alla muttrar, bultar och skruvar måste vara ordentligt åtdragna för att säkerställa att maskinen är i säkert driftskick.

• Slitna eller skadade delar måste bytas ut av säkerhetsskäl.

• Se till att endast auktoriserade delar används vid byte av knivar och skruvar.

• Se till att batterierna endast laddas med rätt laddare/adapter som rekommenderas av Fuxtec. Felaktig användning kan leda till elektriska stötar, överhettning eller läckage av frätande vätska från batteriet.

• Vid läckage från batteriet, skölj med vatten eller neutraliserande medel och uppsök läkare vid ögonkontakt etc.

• Maskinen ska underhållas i enlighet med tillverkarens anvisningar. Observera även punkten: Underhåll och vinterförvaring.

VIKTIGT: Innan du installerar robotgräsklipparen ska du klippa gräsmattan till en höjd av högst 3 cm med din vanliga gräsklippare. På så sätt undviker du felmeddelandet E8 (gräset är för högt).Manual_FX-RB218_Int24_rev1

Fastställande av arbetsområdet: För att säkerställa att roboten kan klippa i det önskade området - och endast i detta område - måste du markera området med en begränsningskabel. Innan du börjar är det viktigt att du gör en skiss över robotens arbetsområde och de "hinder" som den ska undvika och som därför också ska markeras med begränsningsslinga. Begränsningskabeln ska läggas så att avståndet mellan robotgräsklipparen och begränsningskabeln aldrig är mer än maximalt 15 meter. Om din granne också har en robotgräsklippare är det viktigt att du lägger din begränsningskabel och dockningsstation minst 100 cm från din grannes begränsningskabel. För att maximera signalen rekommenderar vi att du inte lägger ut mer än 400 m kabel. För att undvika problem senare bör du följa skissen noggrant för att lägga begränsningskabeln på rätt sätt.

Placering av laddstationen Börja med att placera laddstationen på din skiss på lämpligt avstånd från ditt utomhusuttag (230 V). Laddstationens nätkabel är 8 m lång. Det är viktigt att placera locket så att laddstationens LED- indikator befinner sig under locket.

Laddstationen måste placeras på ett fast, plant underlag med "IN"-pilen på laddstationen riktad mot arbetsområdet.Manual_FX-RB218_Int24_rev1

Undvik att placera laddstationen:

• i ett hörn av gräsmattan,

• i låglänta områden där laddstationen eller robotgräsklipparen kan skadas av vattenpölar,

• på en sluttning eller

• under ett högt träd på grund av risken för blixtnedslag Obs: Det är viktigt att adaptern och elkontakten alltid förvaras torrt! Framför laddstationen måste det finnas 2 meter fritt utrymme utan hinder så att apparaten enkelt kan återföras till stationen. Bakom laddstationen krävs ett fritt utrymme på 1 m. Utläggning av begränsningskabeln

• Begränsningskabeln måste anslutas så att den bildar en sammanhängande kabel utan avbrott eller korsningar. 100 meter kabel ingår i leveransomfattningen.

• Det ska vara max 1 m mellan varje pinne. 150 pinnar ingår i leveransomfattningen.

• Forma inte rätvinkliga (90°) hörn. Hörnen måste vara minst 100° (se ritning).

• Begränsningskabeln måste läggas 35 cm från gräsmattans begränsningslinje.Manual_FX-RB218_Int24_rev1

• Skapa öar genom att omringa hinder, t.ex. rabatter, med begränsningskabeln om du inte vill att roboten ska klippa inom detta område. Den inkommande och utgående kabeln får inte vara mer än 5 mm från varandra.

• Din robotgräsklippare kan närma sig stenar utan problem om de är så tunga att roboten inte kan flytta dem. Men om stenen har en lutande yta som roboten kan råka klättra på bör du ta bort stenen från arbetsområdet eller placera den vertikalt på en höjd av minst 15 cm.

• Om du har träd med rötter som sticker upp ur marken bör dessa områden omgärdas med begränsningskabel för att skydda träden. Om det inte finns några synliga rötter behövs ingen begränsningskabel.

• Om begränsningskabeln är förlagd under lågt hängande grenar från buskar eller träd måste du klippa ner grenarna så att de inte hindrar gräsklipparens fria rörlighet. Samtidigt kan dessa grenar orsaka att regnsensorn aktiveras om regndroppar från grenarna träffar roboten. I detta fall kommer roboten att återvända till laddstationen även vid torrt väder (symbolen för regnsensor visas på displayen).

• Om din uppfart eller dina trädgårdsgångar är i nivå med gräsmattan kan robotgräsklipparen lätt köra över dem. Om du vill undvika detta behöver du bara 10 cm mellan begränsningskabeln och uppfarten. Om din uppfart däremot är täckt med grus eller liknande kan robotgräsklipparen inte köra över den. I så fall behöver du ett avstånd på 45 cm mellan begränsningskabeln och uppfarten.

• Robotgräsklipparen kan köra i sluttningar upp till maximalt 20°. Om underlaget blir brantare har roboten en sensor som gör att den stannar. Om ytan lutar mer än 25° mot begränsningskabeln kan roboten glida ut ur arbetsområdet när gräset är vått. Vi rekommenderar därför att du lägger begränsningskabeln upp till 40 cm från begränsningslinjen i sådan sluttande terräng.

Förbered materialet:

• Ta ut begränsningskabeln, kabelanslutningarna, pinnarna och avståndsmätaren ur lådan.

• Du behöver också: Hammare, tång, skiftnyckel Förbered gräsmattan:

• Gräset bör inte vara högre än 60 mm när begränsningskabeln sätts in. Om det är högre är det lämpligt att först klippa gräsmattan med en vanlig gräsklippare. Kabeln kan sedan läggas så nära marken som möjligt, vilket förhindrar att robotgräsklipparen klipper av kabeln och att människor snubblar över den. Efter en kort tid kommer kabeln att försvinna i gräsmattan. Lägg ut begränsningskabeln:

• Placera robotens laddstation enligt skissen (på sidan) och sätt i startpinnen. Se till att du reserverar 0,5 m extra kabel för den slutliga installationen av dockningsstationen.

• Lägg kablarna löst runt arbetsområdet i trädgården enligt din skiss. Du kan sedan enkelt justera den under arbetets gång.

• Nu kan du börja sätta i pinnarna. Håll det önskade avståndet till kanten (35 cm) med hjälp av dina mätlådor. Avståndet mellan pinnarna får inte överstiga 1 meter. Vi rekommenderar att du placerar pinnarna närmare varandra i hörnen, som alltid ska vara minst 100°.

• Om det finns områden på din gräsmatta som du inte vill att roboten ska klippa, ska du omgärda området med begränsningskabel enligt anvisningarna. Obs: max. 5 mm mellan inkommande och utgående begränsningskabel (se ritning).

• Sätt i den sista pinnen när du är tillbaka vid laddstationen.

• Om den medföljande kabeln på 100 m inte räcker till kan du köpa till ytterligare kablar. Använd de medföljande kabelanslutningarna för installationen. Du behöver inte avisolera kabeländarna för installationen. Anslut begränsningsslingan till laddstationen:

• De kontaktdon som ingår i leveransen måste klämmas fast på kabeln med en plattång.

• När du ansluter kabeländarna till laddstationen finns det en IN-kabel och en OUT-kabel enligt anvisningarna. IN- kabeln är dragen genom kabelhållaren under laddstationen och måste anslutas till IN-kontakten, medan OUT-kabeln måste anslutas till OUT-kontakten (se följande bilder).Manual_FX-RB218_Int24_rev1

- från under laddstationen (kabelns ände)

- till gräsmattan (början av kabeln). När du har anslutit de två ändarna (IN och OUT) sätter du på skyddshöljet

• Nu kan du fästa laddstationen i golvet.

Laddning och kontroll av laddstationen

• Placera robotgräsklipparen i laddstationen för laddning, även om roboten har förladdats på fabriken.

• Anslut kabeln till adaptern och sedan till nätspänningen. LED-indikatorn på laddstationen tänds. RED: Ingen anslutning till begränsningsslingan, eller så är begränsningskabeln avbruten någonstans. BLINKAR GRÖNT: Laddning och korrekt anslutning till begränsningsslingan. GRÖN KONSTANT: Fulladdad och korrekt ansluten till begränsningsslingan.

• Laddstationen är nu klar att tas i drift.Manual_FX-RB218_Int24_rev1

Viktigt: "IN"-pilen vid laddstationen måste alltid vara riktad i riktning mot arbetsområde / mot gräsmattan.

85. INSTÄLLNING och START

Vänligen avlägsna alla främmande föremål som rötter, stenar, grenar, leksaker etc. från gräsmattan. Inställning: Efter installation och laddning är du nu redo att göra inställningarna. Apparaten kan ställas in på antingen manuell eller automatisk start.

Säkerhetskod Ställa in klockan Omfattning av området Ställa in automatisk starttid Inställning av regnsensor Batteri Indikator för fyllnadsnivåManual_FX-RB218_Int24_rev1

• Tryck på "SET"-knappen tills klocksymbolen tänds.

• Ange tiden med hjälp av valknapparna/pilknapparna ("HOME" och "START") och bekräfta med knappen "OK".

• Tryck på knappen "SET" tills symbolen M² tänds.

• Använd pilknapparna ("HOME" och "START") för att ange storleken på den yta som ska klippas i steg om 50 m² och bekräfta med "OK". Automatisk start

• Ange din 4-siffriga säkerhetskod / fabrikskod (0000) och bekräfta med "OK"

• Tryck på "Confirm" tills den yta som ska klippas är inställd i m² och bekräfta med "OK". Ställa in automatisk starttid

• Tryck på "SET" tills timglassymbolen tänds.

• Tryck på önskad starttid med pilknapparna ("HOME" och "START") och bekräfta med "OK".

• Om de 4 siffrorna 0000 lyser konstant är starttiden inställd.

• Tryck på "START". På/av- omkopplare Inställningar Bekräftelseknapp Tillbaka till laddstationen / valknapp Manuell start/valknappManual_FX-RB218_Int24_rev1

Obs: När apparaten har avslutat sin arbetscykel startar den automatiskt igen 48 timmar senare vid samma tidpunkt.

• Ange din 4-siffriga säkerhetskod/fabrikskod (0000) och bekräfta med "OK".

• Tryck på "START" Ställa in säkerhetskoden

• Den fabriksinställda säkerhetskoden är 0000. Om du vill behålla den här koden gör du som beskrivs ovan.

• Om du vill ändra koden måste du först ange fabrikskoden 0000 + START.

• Maskinen lämnar dockningsstationen och börjar köra.

• Efter några meter trycker du på STOP och felkoden E1 visas på displayen.

• Tryck på START och håll START-knappen intryckt i 10 sekunder tills koden U133 visas på displayen.

• Tryck på SET. Låssymbolen (bild) blinkar. Bekräfta fabrikskoden 0000 med OK i följd tills siffrorna 0000 lyser konstant.

• Tryck på SET igen och låssymbolen blinkar.

• Ange nu din personliga 4-siffriga säkerhetskod och bekräfta med OK.

• Din personliga säkerhetskod är nu inställd och lyser konstant.

• Tryck till sist på START och apparaten fortsätter att köras.

• KOM IHÅG DIN KOD! Obs: Om du har glömt din personliga kod måste robotgräsklipparen skickas till Fuxtec för återställning. Fler knappar Klipphöjd (1): Justera klipphöjden genom att vrida på justeringshjulet (1) Notera siffrorna på ratten och stanna vid önskad höjd.

• Du kan stoppa robotgräsklipparen när som helst genom att trycka på nödstoppsknappen.

• Du kan också använda STOP-knappen för att åsidosätta maskinens funktion. Om du t.ex. vill förhindra att maskinen kör längs begränsningskabeln varje gång: Låt maskinen köra ut ur dockningsstationen - så snart den börjar köra trycker du på STOP-knappen och placerar sedan maskinen 2 m framför dockningsstationen mot begränsningskabeln.

• Ange din 4-siffriga säkerhetskod/fabrikskod och bekräfta med "OK".

• Tryck på "START". Obs: Nödstoppsknappen raderar inte dina personliga inställningar.

• Ange din 4-siffriga säkerhetskod/fabrikskod och bekräfta med "OK".

Obs: HOME-knappen raderar inte dina personliga inställningar.

• Ange din 4-siffriga säkerhetskod/fabrikskod och bekräfta med "OK".

Obs: Om endast en stapel syns på batterinivåindikatorn har robotgräsklipparen inte längre tillräckligt med ström och kan endast startas om i laddstationen

Sensorer Sensor för hinder/beröring:

• Om robotgräsklipparen stöter på ett hinder backar den och ändrar riktning för att undvika hindret.

• Om den inte hittar en ny bana inom 3 sekunder stannar bladet.

• Om den inte hittar en ny väg inom 10 sekunder stänger roboten av sig själv och kräver en manuell omstart för att komma igång igen.

• När det regnar återvänder roboten automatiskt till dockningsstationen och börjar skära när nästa arbetscykel börjar.

• Regndroppar från överhängande grenar kan aktivera regnsensorn; i så fall återvänder roboten till dockningsstationen (se display).

• Dessa sensorer är placerade nära de 2 framhjulen och mäter hjulens kontakt med underlaget.

• Om roboten lyfts manuellt eller om ett eller båda hjulen kör ner i ett hål stängs roboten av och måste startas om manuellt.

• En omstart på gräsmattan kan endast ske om du flyttar maskinen så att den befinner sig på ett avstånd av högst 50 cm från begränsningskabeln.

• För att starta måste du välja område och sedan trycka på "START"-knappen. Arbetscykeln ändras inte.

• En 6-axlig sensor är integrerad i robotgräsklipparen, som mäter lutningsvinkeln i alla riktningar.

• Om lutningsvinkeln överstiger 20° stoppas knivarna omedelbart, men roboten fortsätter att röra sig.

• Om vinkeln minskar igen inom 10 sekunder startar knivarna om automatiskt. Om vinkeln däremot inte minskar inom 10 sekunder stängs klipparen av och kräver en manuell omstart.

• En omstart på gräsmattan kan endast ske om du flyttar maskinen så att den befinner sig på ett avstånd av högst 50 cm från begränsningskabeln

• För att starta måste du välja område och sedan trycka på "START"-knappen. Arbetscykeln ändras inte.Manual_FX-RB218_Int24_rev1

86. Underhåll och vinterförvaring:

För att få ut mesta möjliga av din robotgräsklippare är det viktigt att du inspekterar maskinen och dess klippområde regelbundet. Regelbunden rengöring:

• Du förlänger livslängden på din robotgräsklippare om du håller den ren regelbundet genom att ta bort löv, grenar och smuts. Obs: Det är mycket viktigt att ENDAST använda en borste eller torr trasa för rengöring. Användning av vatten kan skada det elektriska systemet. Topplock

• Lyft på topplocket och rengör det med en mjuk borste för att ta bort gräs och smuts. Du kan torka av den med en fuktig trasa (skölj INTE med vatten på grund av elektroniken). Undersida

• Rengör även undersidan med en mjuk borste.

• Se särskilt till att knivarna och knivhållaren kan rotera fritt. Obs: Kom ihåg att stänga av nätströmbrytaren före rengöring! Om robotgräsklipparen ofta kör i vått gräs lägger sig automatiskt mer gräs i klippkammaren. Detta minskar klippförmågan avsevärt och det är därför mycket viktigt att ta bort gräset. Du måste också rengöra rotorbladen regelbundet så att de kan rotera. Laddningsstation

• Du måste också rengöra laddstationen regelbundet genom att ta bort smuts och gräs från bottenplattan för att undvika dålig kontakt mellan laddstationens och robotens laddningskontakter.

• Det är viktigt att kontrollera att respektive laddningskontakt är korrekt ansluten till varandra.

• Med tiden kan laddstationen sjunka lite eftersom ytan sjunker på grund av nedbrytningen av gräset.

• Rengör laddkontakterna på robotgräsklipparen och laddstationen några gånger under säsongen med fint smärgelpapper eller stålull. Det är viktigt att se till att alla bultar, skruvar och muttrar alltid är korrekt åtdragna så att robotgräsklipparen har bästa möjliga arbetsförhållanden.Manual_FX-RB218_Int24_rev1

Byte av reservdelar: Blad:

• Bladen har 2 vassa kanter och kan roteras om de har blivit trubbiga på ena kanten.

• Om båda kanterna är trubbiga kan bladen enkelt bytas ut med en skruvmejsel. Obs: Kom ihåg att slå av huvudströmbrytaren innan arbetet påbörjas. på roboten.

• När du har tagit bort skruven är det viktigt att du tar bort gräs och annan smuts från bladhållaren.

• Därefter kan du sätta i det nya bladet.

• Skruva fast bladskruven ordentligt. Kontrollera om knivarna kan vridas. Obs: Det är viktigt att alla 3 bladen vänds eller byts ut samtidigt.

• I allmänhet är batteriets livslängd 5 år, beroende på arbetsbelastning och underhåll av robotgräsklipparen. Obs: Använd alltid originaldelar/auktoriserade reservdelar!

Förvaring under vintern:

• Vi rekommenderar att du förvarar robotgräsklipparen plus laddstationen i ett torrt och frostfritt utrymme över vintern efter att du har tagit bort gräs och annan smuts (endast med en torr trasa och skrapa).

• Rengör dockningsstationens laddningstentakler och maskinens kopparplattor noggrant för att förhindra korrosion. Polera med stålull och smörj in med lite syrafri olja. Obs: Du bör ladda enheten varannan månad under vintern för att maximera batteriets livslängd. Förläng batteriet. Uppdatering av programvara Uppdatera programvara via USB:

• Spara programvaran på en tom USB-datamaskin

• Stäng av robotgräsklipparen och sätt i USB-minnet

• Slå på robotgräsklipparen och du kommer att se ett blinkande nummer på skärmen.

• När blinkningarna upphör har programvaran uppdaterats på ett framgångsrikt sätt;

• Stäng av robotgräsklipparen och slå sedan på den igen för att kontrollera om önskad programvara visas på skärmen.

• Önskad programvara visas på skärmen.

• Uxxx står för programvaran på huvudkortet, Cxxx står för begränsningsprogramvaran.

87. Status-/felmeddelanden

Som en snabbguide i händelse av att robotgräsklipparen inte fungerar som den ska kan du visa felkoderna på enheten eller följa felsökningsstegen nedan för att lösa problemet. Om felet kvarstår ska du kontakta Fuxtecs kundtjänst.Manual_FX-RB218_Int24_rev1

Felmeddelande på roboten: Display Beskrivning av felet Åtgärd

Nödbrytare aktiverad. Starta om roboten.

Hissensor aktiverad. Är hjulet blockerat? Avlägsna hindret och starta om roboten.

Roboten befinner sig utanför begränsningskabeln. Placera roboten innanför begränsningskabeln.

Begränsningskabeln är trasig. Blinkar LED-lampan rött? Reparera begränsningskabeln och starta om roboten.

Hinder-/kontaktsensor aktiverad. Finns det några hinder? Starta om roboten.

Strömförbrukningen för vänster drivmotor är för hög. Är gräset för högt? Över 4 cm? Är vänster hjul blockerat? Starta om roboten.

Strömförbrukningen för höger drivmotor är för hög. Är gräset för högt? Över 4 cm? Är höger hjul blockerat? Starta om roboten.

Överström på kapmotorn. Är gräset för högt? Är knivdisken blockerad? Starta om roboten.

Fel i laddningsstatus. Fel på batteriet. Kontakta Fuxtecs kundtjänst. E10 Överspänning/underspänning. Fel på batteriet. Kontakta Fuxtecs kundtjänst. E11 Lutningssensor aktiverad. Är lutningsvinkeln över 20 grader? Starta om roboten. E12 Platt hinder. Cirkla in hindret med begränsningsslingan. Starta om roboten. E13 eller "HOT" Överhettning. För att skydda batteriet mot överhettning (hög utetemperatur) bör gräsklipparen parkeras i skuggan.

Roboten startar inte. Signal närvarande Befinner sig roboten utanför begränsningskabeln? Är begränsningskabeln korrekt ansluten?

begränsningsslingan/strömförsörjningen korrekt ansluten?Manual_FX-RB218_Int24_rev1

Roboten startar inte. Laddningskontakterna är defekta. Rengör laddningens tentakler och kopparplattor. Om spänningen ligger mellan

Batterispänningen är för låg. Ladda roboten helt och hållet.

2) Ange säkerhetskoden.

Ytterligare felsökning Status FelbeskrivningMöjligt problemProblemlösning Planering/Installation Roboten lämnar inte laddstationen

-Kontrollera om begränsningskabeln är trasig. -Roboten inte tillräckligt laddad Laddstationens LED- lampa blinkar grönt.

- Fortsätt ladda roboten tills indikatorn lyser grönt. Felaktig installation av laddstationen "In"-pilen måste peka i riktning mot arbetsområdet. Överflödig kabel rullas upp under dockningsstationen.

Korta begränsningskabeln för att undvika kontakt och därmed störningar. Korrosion på laddningskontakterna

Rengör laddningskontakterna med stålull Laddningskontakterna på stationen har inte rätt kontakt med robotens laddningskontakter. Kontrollera om stationen har sjunkit / fortfarande ligger på vågen.Manual_FX-RB218_Int24_rev1

Regnsensorn är aktiv Rengör alla metallkontakter med Spritus

När roboten färdas längs begränsningskabeln för första gången är dess bana onormal eller så svänger den på vissa delar av banan. Funktionen för att känna igen begränsningskabeln är felaktig. Det kan finnas externa störningssignaler i omgivningen, t.ex. underjordiska elnät, högpresterande elektriska apparater etc.

Den närmaste begränsningskabeln till din granne bör läggas minst 2 m från din egen. Stäng in detta störningsområde med begränsningskabeln för att hålla roboten borta från detta område.

Ställ in begränsningskabeln så att roboten kan känna igen signalen på ett normalt sätt.

Roboten kopplar inte in sig på laddningskontakterna när den återvänder till laddstationen. Ojämn struktur på laddstationen Kontrollera laddstationens konstruktion med ett vattenpass och jämna till gräsmattans yta om det behövs. Första användning Roboten stannar och batterinivåindikatorn visar bara ett streck.

Sätt tillbaka roboten i laddstationen och låt den ladda. Obs: Om robotindikatorn lyser grönt hela tiden är batteriet OK. Om robotindikatorn blinkar grönt i mer än 2 timmar är batteriet trasigt eller så saknas kontakt mellan stationens och robotens laddningskontakter.Manual_FX-RB218_Int24_rev1

Roboten kör över begränsningskabeln och stannar nära den. Hjulen kan vara täckta av lera och skräp, vilket ger dåligt grepp. Rengör robotens hjul och, om nödvändigt, gräsmattan.

Vinkeln i hörnen på begränsningsslingan är mindre än 100°. Öka vinkeln i motsvarande grad. Signalen från perimeterkabeln är felaktig Kontrollera att stickproppsanslutningen sitter korrekt. Kontrollera att kabeln inte är avbruten. Under normal användning Höga ljud och vibrationer Knivarna är trubbiga och skärsystemet går ur rundgång.

Vrid skärbladen eller byt ut dem. Gör båda sakerna samtidigt för alla knivar.

Skruvarna för fastsättning av bladskivan är lösa. Fäst motsvarande skruvar noggrant. Främmande föremål har hamnat mellan skivan och enheten Ta bort främmande föremål helt och hållet.

Roboten springer, men klipper inte gräset Klipphöjden är felaktigt inställd. Ställ in klipphöjden på rätt sätt

Den ordinarie arbetstiden efter varje laddningsprocess har blivit kortare. Laddningskontakterna är smutsiga

Batteriets kapacitet har minskat efter frekvent laddning och urladdning. Ett nytt batteri krävs för att kunna arbeta effektivt igen

Roboten kommer inte rutinmässigt ut efter föregående aktivering av regnsensorn. Regnsensorn är fortfarande aktiv Rengör alla metallkontakter noggrant med SpritusManual_FX-RB218_Int24_rev1

Robot kör runt sig själv i cirklar Den hittar ingen signal Kontrollera att inte mer än 250 meter kabel har dragits (totalt antal)

Sätt tillbaka maskinen i laddstationen och ladda gräsklipparen i minst 10 minuter. Stäng sedan av klipparen och slå på den igen efter ca 1 minut. Skärmen bör nu visas igen.

Obs: Om du har problem med att starta om roboten, placera den på ett avstånd av högst 50 cm från begränsningskabeln och starta om den. Dina personliga inställningar kommer att förbli oförändrade.

Litiumbatteri Spänning 28V Litiumbatteriets kapacitet 2Ah Motor Borstlös elektrisk motor Skärhastighet 2900 varv per minut Kapningssystem 3 knivar med mjölkfunktion Möjlig storlek på området 600m² Maximal stigningsvinkel 20° Maximal körhastighet 0,4 m /sek Laddningstid 90 minuter Runtid 45 minuter Bullernivå 60dB(A) Klippbredd 18 cm Skärhöjder 20 mm-60 mm Kapningsläge Raka linjer och slumpmässigt läge

VARNING! Gör uttjänta elverktyg obrukbara innan de kasseras:

• Nätdrivna elverktyg genom att dra ut anslutningskontakten,Manual_FX-RB218_Int24_rev1

• batteridrivna elverktyg genom att ta bort batteriet. Endast för EU-länder Kasta inte elverktyg i hushållsavfallet! I enlighet med EU-direktiv 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess införlivande i nationell lagstiftning måste förbrukade elektriska apparater samlas in separat och återvinnas på ett miljövänligt sätt. Återvinning av råmaterial i stället för avfallshantering. Apparater, tillbehör och förpackningar ska återvinnas på ett miljövänligt sätt. Plastdelar är märkta för återvinning efter typ. VARNING! Släng inte uppladdningsbara batterier/batterier i hushållsavfallet, i eld eller i vatten. Öppna inte använda uppladdningsbara batterier. Uppladdningsbara batterier/batterier ska samlas in, återvinnas eller kasseras på ett miljövänligt sätt. Endast för EU-länder: I enlighet med direktiv 2006/66/EG måste defekta eller använda laddningsbara batterier/batterier återvinnas. NOT Kontakta din lokala myndighet/stad för information om avfallshanteringsalternativ, Återvinn råvarorna i stället för att slänga dem i hushållsavfallet.Manual_FX-RB218_Int24_rev1

Tillverkare / producent FUXTEC GmbH Kappstraße 69, 71083 Herrenberg Tyskland / Tyskland Telefon: [phone] Fax: [phone] E-post: [e-mail] Webb: www.fuxtec.de Beteckning / namn Märoboter / Robotgräsklippare FX-RB218 EG-direktiv MD-direktiv: 2006 / 42 / EG Angewandte Normen / tillämpliga standarder EN 60335-1:2012+A11:2014+A13:2017 EN 62233:2008 Vi försäkrar härmed att ovannämnda maskin, i den version som vi har släppt ut på marknaden, uppfyller

grundläggande säkerhets- och hälsokraven i EG-direktivet. Härmed försäkrar vi att den ovan nämnda maskinen uppfyller de grundläggande säkerhets- och hälsokraven i de ovan nämnda EG-direktiven. Förvaring av de tekniska dokumenten: FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Tyskland, T. Gumprecht, verkställande direktör
