Producttype	Robotmaaier
Merk	Fuxtec
Model	FX-RB218
Batterij	Lithium 28 V, 2 Ah
Motor	Borstelloze elektromotor
Maaisysteem	3 messen met mulchfunctie
Maximaal maaioppervlak	600 m²
Maximale hellingshoek	20°
Maximale rijsnelheid	0,4 m/s
Laadtijd	90 minuten
Autonomie	45 minuten
Geluidsniveau	60 dB(A)
Maaibreedte	18 cm
Maaihoogte	20 mm - 60 mm (verstelbaar)
Maaimodi	Rechte lijnen en willekeurige modus
Voeding	Laadstation via 230 V AC netstroom via adapter
Veiligheidsfuncties	Noodstopknop, optilsensor, kantelsensor, regensensor en contactsensor
Onderhoud	Droog reinigen (borstel/doek), messen per set vervangen
Inbegrepen onderdelen	Laadstation, afdekking (optioneel), adapter, messenset (3), haringen (156), randkabel 100 m, meetinstrument
Software-update	Via USB-stick
Winteropslag	Droge en vorstvrij plaats, elke 2 maanden opladen

Veelgestelde vragen - FX-RB218 Fuxtec

Hoe installeer ik het laadstation?

Plaats het laadstation op een stabiele en vlakke ondergrond, met de pijl IN gericht naar het werkgebied. Zorg voor een vrije ruimte van 2 m ervoor en 1 m erachter. Sluit de netadapter aan. De LED moet groen knipperen tijdens het opladen.

Hoe leg ik de randkabel?

Maak een schets van het gebied. Leg de kabel op 35 cm van de rand, met hoeken van minimaal 100°. Bevestig het met haringen met een maximale tussenruimte van 1 m. Maak voor eilandjes (bijv. bloemperken) een lus met 5 mm tussen de in- en uitgaande draden.

Wat te doen als de robot foutcode E1 weergeeft?

E1 betekent dat de noodstopknop is geactiveerd. Herstart de robot eenvoudig door op START te drukken na het invoeren van de veiligheidscode.

Hoe stel ik de maaihoogte in?

Gebruik het selectiewieltje (markering 1) op de bovenkant van de robot. De cijfers op het wiel geven de hoogte aan, van 20 mm tot 60 mm.

Hoe wijzig ik de veiligheidscode?

De standaardcode is 0000. Om deze te wijzigen, start de robot, stop hem na een paar meter (code E1), houd START 10 seconden ingedrukt tot U133. Druk op SET, voer 0000 in, bevestig, druk opnieuw op SET en voer uw nieuwe 4-cijferige code in.

Wat is de levensduur van de batterij?

Over het algemeen gaat de lithiumbatterij ongeveer 5 jaar mee, afhankelijk van gebruik en onderhoud. Om de levensduur te verlengen, bewaar de robot op een droge plaats en laad hem in de winter elke twee maanden op.

Hoe reinig ik de robot?

Schakel het apparaat altijd uit voor reiniging. Gebruik alleen een borstel of een droge of licht vochtige doek om gras en vuil te verwijderen. Nooit afspoelen met stromend water om schade aan de elektronica te voorkomen.

Kan de robot in de regen worden gebruikt?

De robot detecteert regen via een sensor en keert automatisch terug naar het laadstation. Hij maait niet in de regen. Vermijd het onder lage takken te laten staan die de sensor bij droog weer kunnen activeren.

Hoe werk ik de software bij?

Download de update naar een lege USB-stick. Zet de robot uit, steek de stick erin, en zet hem weer aan. Er knippert een nummer op het scherm; wanneer het stopt, is de update voltooid. Zet uit en weer aan om te controleren.

Wat te doen als de robot niet correct terugkeert naar het laadstation?

Controleer of het laadstation waterpas staat en of de laadcontacten schoon zijn (reinigen met staalwol). Zorg ervoor dat de grond niet is verzakken en dat de pijl IN goed naar het werkgebied wijst.

GEBRUIKSAANWIJZING FX-RB218 Fuxtec

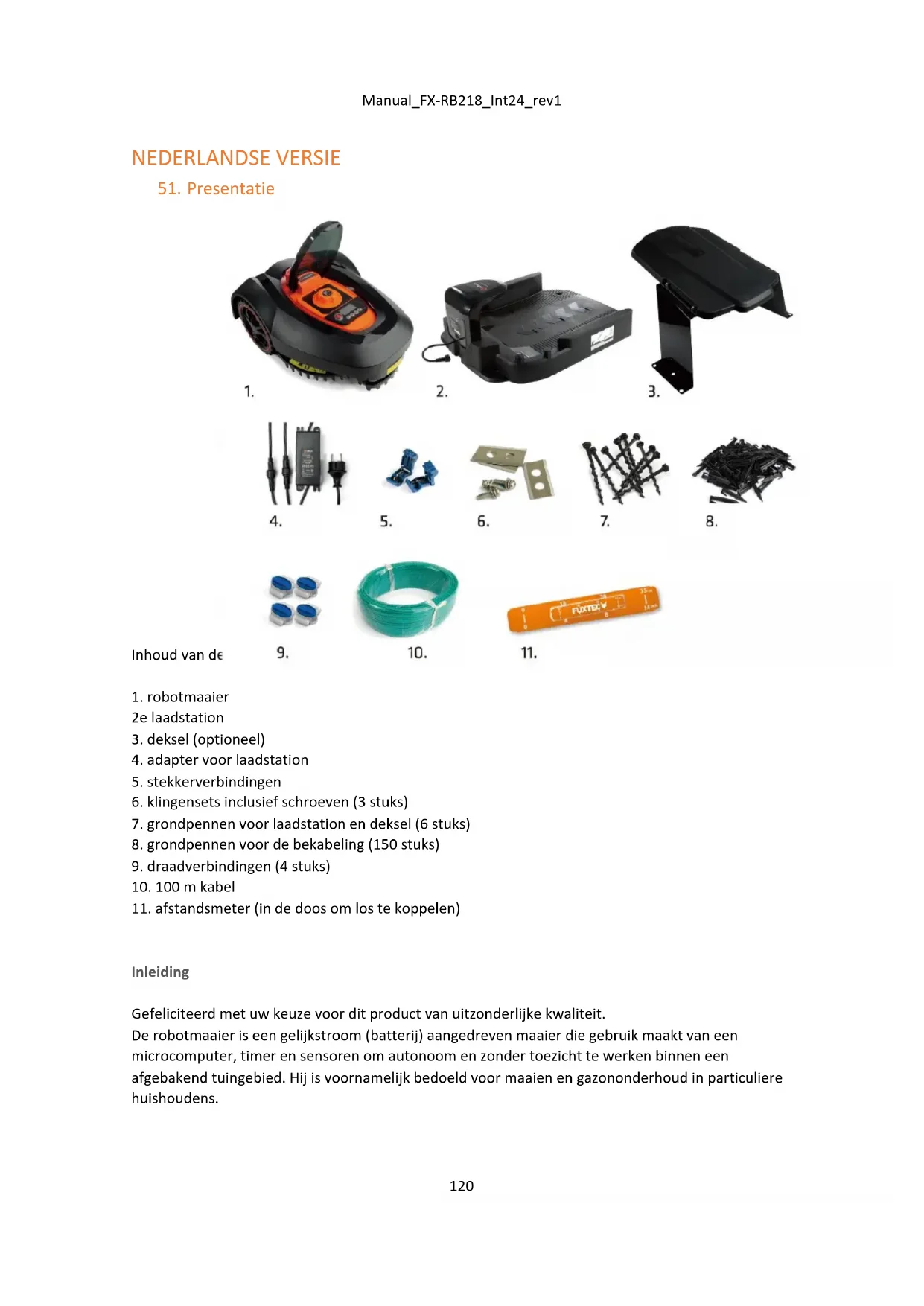

1. Presentatie.... 120
2. Veiligheidsinstructies.... 121
3. Planning.... 123

Manual\_FX-RB218\_Int24\_rev1

1. Installatie.... 125
2. INSTELLING en START.... 128
3. Onderhoud en winterstalling: 133
4. Status/foutmeldingen....135
5. Technische gegevens 140
6. Afvalverwijdering.... 140
7. EU Conformiteitsverklaring.... 141

VERSAO PORTUGUESA 142

1. robotmaaier
   2e laadstation
2. deksel (optioneel)
3. adapter voor laadstation
4. stekkerverbindingen
5. klingensets inclusief schroeven (3 stuks)
6. grondpennen voor laadstation en deksel (6 stuks)
7. grondpennen voor de bekabeling (150 stuks)
8. draadverbindingen (4 stuks)
9. 100 m kabel
10. afstandsmeter (in de doos om los te koppelen)

Inleiding

Gefeliciteerd met uw keuze voor dit product van uitzonderlijke kwaliteit.

De robotmaaier is een gelijkstroom (batterij) aangedreven maaier die gebruik maakt van een microcomputer, timer en sensoren om autonoom en zonder toezicht te werken binnen een afgebakend tuingebied. Hij is voornamelijk bedoeld voor maaien en gazononderhoud in particuliere huishoudens.

Om de beste resultaten te bereiken met je RM18 robotmaaier, moet je weten hoe hij werkt. Deze gebruikershandleiding bevat belangrijke informatie over de maaier, hoe je hem installeert en hoe je hem gebruikt. Als je twijfelt, kun je meer informatie zoeken op onze website www.fuxtec.de.

Symbolen gebruikt op de robotmaaier

De volgende symbolen staan op de robotmaaier:

Lees de gebruiksaanwijzing zorgvuldig door om de robotmaaier correct te gebruiken.

Om de maaier veilig en efficiënt te gebruiken, moeten de waarschuwingen en veiligheidsmaatregelen in deze gebruikershandleiding zorgvuldig worden opgevolgd.

Inspectie en onderhoud moeten worden uitgevoerd met de hoofdschakelaar (0) uitgeschakeld.

Voorwerpen kunnen weggeslingerd worden van de maaier tijdens het gebruik. Houd tijdens het maaien een veilige afstand tot de machine. Wees voorzichtig.

Houd handen en voeten altijd uit de buurt van de draaiende messen

Gebruik de maaier niet als transportmiddel.

Houd voldoende afstand tot de maaier en zorg ervoor dat kinderen en huisdieren niet in de buurt van de maaier kunnen komen.

52. Veiligheidsinstructies

Lees de gebruiksaanwijzing zorgvuldig voor gebruik. Bewaar ze op een veilige plaats voor toekomstig gebruik.

Lees de instructies zorgvuldig door. Maak uzelf vertrouwd met de bedieningselementen en het juiste gebruik van het apparaat. Laat het apparaat nooit gebruiken door personen die niet bekend zijn met deze instructies of door kinderen. Plaatselijke voorschriften kunnen de leeftijd van de bediener beperken.

De operator of gebruiker is verantwoordelijk voor ongevallen of gevaren die andere personen of hun eigendom overkomen.

Voorbereiding

• Houd de adapter altijd schoon en op een veilige plaats.
• Zorg ervoor dat de perimeterdraden correct en volgens de voorschriften worden geïnstalleerd
- Inspecteer regelmatig het werkgebied van de robot en verwijder alle stenen, stokken, draden, botten en andere vreemde voorwerpen.
- Controleer regelmatig of de messen, mesbouten en messchijf niet versleten of beschadigd zijn. Vervang versleten of beschadigde messen en bouten in sets om de juiste balans te behouden.

Tijdens gebruik

• Houd handen en voeten uit de buurt van draaiende onderdelen/messen.

• Til of draag een machine nooit terwijl de motor draait.
  • Schakel de hoofdschakelaar uit (0):

• Voordat u een obstakel voor de machine uit de weg verwijdert

• Voordat u het apparaat controleert, schoonmaakt of eraan werkt.

Belangrijk: Laat het apparaat niet onbeheerd achter als u weet dat er huisdieren, kinderen of mensen in de buurt zijn.

Onderhoud en opslag:

• Maak de onderkant van de maaiier nooit schoon met stromend water. Deze mag alleen worden schoongemaakt met een borstel/doek (hooguit licht vochtig).
• Alle moeren, bouten en schroeven moeten stevig worden aangedraaid om ervoor te zorgen dat de machine in een veilige bedrijfstoestand verkeert.
• Versleten of beschadigde onderdelen moeten om veiligheidsredenen worden vervangen.
  • Zorg ervoor dat alleen goedgekeurde onderdelen worden gebruikt bij het vervangen van messen en schroeven.
• Zorg ervoor dat de batterijen alleen worden opgeladen met de juiste lader/adapter die door Fuxtec wordt aanbevolen. Onjuist gebruik kan leiden tot elektrische schokken, oververhitting of lekkage van bijtende vloeistof uit de batterij.
• Bij lekkage uit de batterij, spoelen met water of een neutralisatiemiddel en medische hulp inroepen bij contact met de ogen enz.
• De machine moet worden onderhouden volgens de instructies van de fabrikant.

Let ook op het punt: Onderhoud en winterstalling.

BELANGRIJK: Voordat u de robotmaaier installeert, moet u het gazon tot een maximale hoogte van 3 cm maaien met uw conventionele maaier. Dit voorkomt de foutmelding E8 (gras te hoog).

53. Planning

Bepaling van het werkgebied:

Om ervoor te zorgen dat de robot kan maaien in het gewenste gebied - en alleen in dit gebied - moet je het gebied markeren met een begrenzingsdraad.

Voordat je begint, is het belangrijk om een schets te maken van het werkgebied van de robot en de "obstakels" die hij moet vermijden. De begrenzingsdraad moet zo worden gelegd dat de afstand tussen de robotmaaier en de begrenzingsdraad nooit meer is dan maximaal 15 meter.

Als uw buurman ook een robotmaaier heeft, is het belangrijk dat u de grensdraad en het dockingstation op minstens 100 cm afstand van de grensdraad van uw buurman legt. Om het signaal te maximaliseren, raden we aan niet meer dan 400 m draad te leggen.

Om later problemen te voorkomen, moet je de schets nauwkeurig volgen om de grensdraad correct te leggen.

Het laadstation plaatsen

Begin met het laadstation op je schets te plaatsen op gepaste afstand van je buitenstopcontact (230 V). De netkabel van het laadstation is 8 m lang. Het is belangrijk om de afdekking zo te plaatsen dat de LED-indicator van het laadstation zich onder de afdekking bevindt.

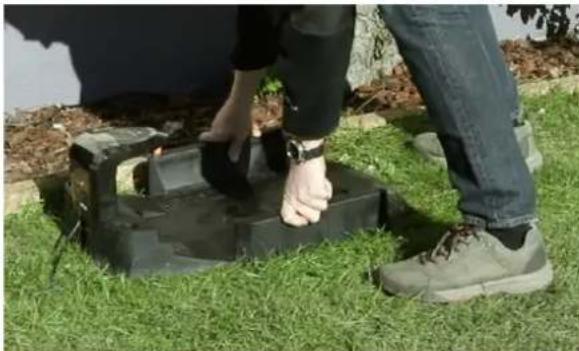

Het laadstation moet op een stevige, vlakke ondergrond worden geplaatst met de "IN"-pijl op het laadstation in de richting van het werkgebied.

Vermijd het plaatsen van het laadstation:

• in een hoek van het gazon,
• in laaggelegen gebieden waar het laadstation of de robotmaaier beschadigd kan raken door plassen,
• op een helling of
  • onder een hoge boom vanwege het risico op blikseminslag

Opmerking: Het is belangrijk dat de adapter en de stekker altijd droog zijn!

Voor het laadstation moet er 2 meter vrije ruimte zonder obstakels zijn, zodat het apparaat gemakkelijk naar het station kan terugkeren. Achter het laadstation is een vrije ruimte van 1 m vereist.

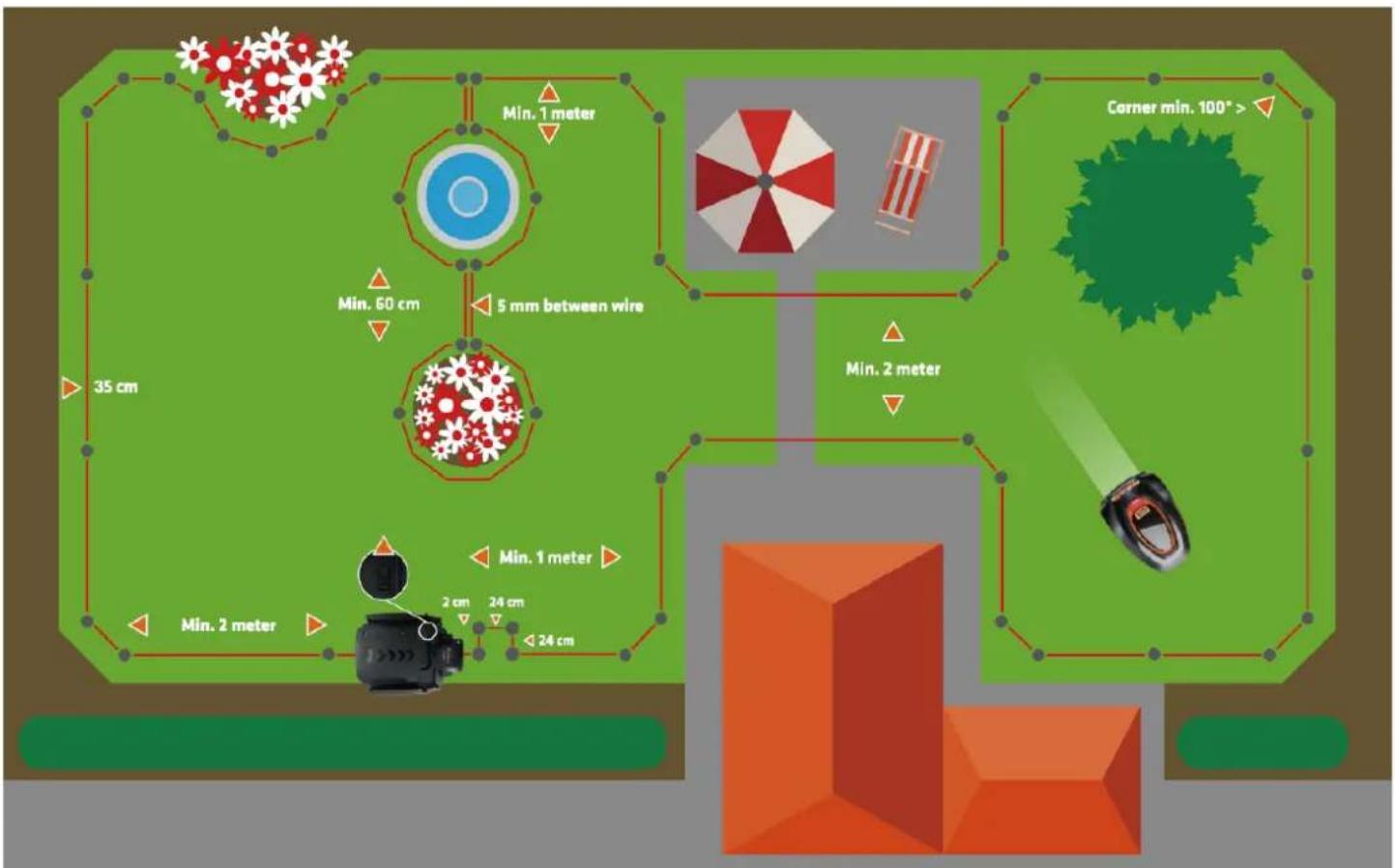

De grensdraad leggen

• De grensdraad moet worden aangesloten tot een ononderbroken draad zonder onderbrekingen of kruisingen. Er wordt 100 meter draad meegeleverd.
• Tussen elke wasknijper mag maximaal 1 m zitten. Er worden 150 haringen meegeleverd.
  • Vorm geen rechte hoeken (90°). De hoeken moeten minstens 100° zijn (zie tekening).
• De grensdraad moet 35 cm van de grenslijn van het gazon worden gelegd.

Min. 1 meter Min. 60 cm 5 mm between wire Min. 2 meter Min. 1 meter Min. 2 meter 35 cm 24 cm 24 cm Corner min. 100° > Min. 1 meter

• Creëer eilanden door obstakels, bijv. bloembedden, te omringen met de begrenzingsdraad als u niet wilt dat uw robot binnen dit gebied maait. De inkomende en uitgaande draad mogen niet meer dan 5 mm uit elkaar liggen.
• Stenen kunnen zonder problemen worden benaderd door uw robotmaaier als ze zo zwaar zijn dat de robot ze niet kan verplaatsen. Als de steen echter een hellend oppervlak heeft waar de robot per ongeluk overheen zou kunnen klimmen, moet u de steen uit het werkgebied verwijderen of verticaal plaatsen met een minimale hoogte van 15 cm.
• Als je bomen hebt met wortels die uit de grond steken, moeten deze gebieden worden omheind met grensdraad om de bomen te beschermen. Als er geen zichtbare wortels zijn, is er geen grensdraad nodig.
• Als de grensdraad onder laaghangende takken van struiken of bomen wordt gelegd, moet u de takken terugsoeien zodat ze de vrije beweging van de maaier niet belemmeren. Tegelijkertijd kunnen deze takken ervoor zorgen dat de regensensor wordt geactiveerd als regendruppels van de takken de robot raken. In dit geval keert de robot terug naar het laadstation, zelfs bij droog weer (het regensensorsymbool wordt weergegeven op het display).
• Als uw oprit of tuinpaden gelijk liggen met uw gazon, kan uw robotmaaier er gemakkelijk overheen rijden. Als u dit wilt vermijden, hebt u slechts 10 cm nodig tussen de grensdraad en de oprit. Als uw oprit echter bedekt is met grind of iets dergelijks, kan de robotmaaier er niet overheen rijden. In dit geval hebt u een afstand van 45 cm nodig tussen de grensdraad en de oprit.

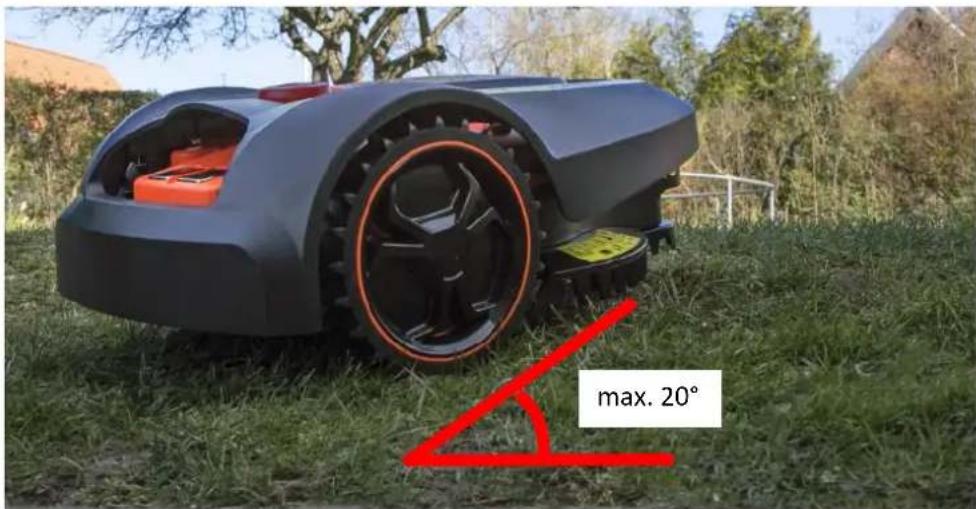

• De robotmaaier kan hellingen berijden tot maximaal 20°. Als het oppervlak steiler wordt, heeft de robot een sensor die hem doet stoppen. Als het oppervlak meer dan 25° helt in de richting van de begrenzingsdraad, kan de robot uit het werkgebied glijden als het gras nat is. We raden daarom aan om de begrenzingsdraad maximaal 40 cm van de grenslijn te leggen in dergelijk hellend terrein.

max. 20°

54. Installatie

Bereid de materialen voor:

• Verwijder de grensdraad, draadverbindingen, pinnen en de afstandsmeter uit de doos.
  • Je hebt ook nodig: hamer, tang, moersleutel

Bereid het gazon voor:

- Het gras mag niet hoger zijn dan 60 mm wanneer de begrenzingsdraad wordt geplaatst. Als het hoger is, is het aan te raden om het gazon eerst met een gewone grasmaaier te maaien. De draad kan dan zo dicht mogelijk bij de grond worden gelegd, wat voorkomt dat de robotmaaier de draad doorsnijdt en dat mensen erover struikelen. Na korte tijd zal de draad verdwijnen in de grasmat.

Leg de grensdraad:

• Plaats het laadstation van de robot zoals aangegeven op je schets (aan de zijkant) en steek de startpin erin. Zorg ervoor dat je 0,5 m extra kabel reserveert voor de uiteindelijke installatie van het docking station.

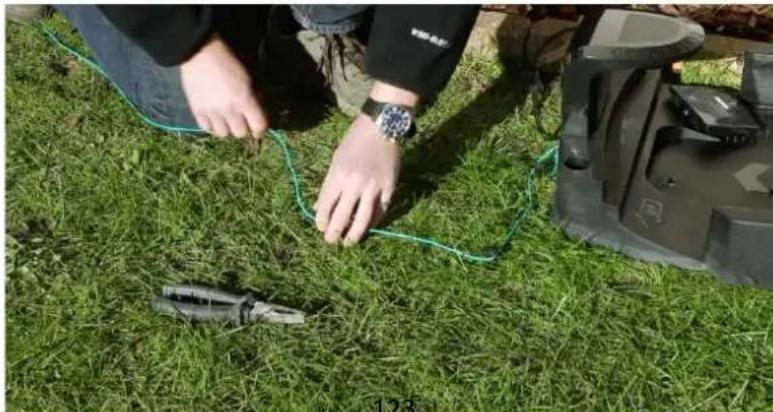

• Leg je bekabeling losjes rond het werkgebied in de tuin volgens je schets. Je kunt het dan gemakkelijk aanpassen terwijl je bezig bent.
• Je kunt nu beginnen met het plaatsen van de haringen. Houd de gewenste afstand tot de rand (35 cm) aan met behulp van je meetdozen. De afstand tussen de haringen mag niet meer zijn dan 1 meter. We raden aan om de haringen dichter bij elkaar te plaatsen in de hoeken, die altijd minstens 100° moeten zijn.
• Als er gebieden in je gazon zijn die je niet wilt laten maaien door je robot, omhein het gebied dan met begrenzingsdraad zoals aangegeven.

Opmerking: max. 5 mm tussen inkomende en uitgaande grensdraad (zie tekening).

• Steek de laatste pin erin als je terug bent bij het laadstation.
• Als de meegeleverde kabel van 100 m niet voldoende is, kunt u extra kabels aanschaffen. Gebruik de meegeleverde kabelaansluitingen voor de installatie. Je hoeft de draadeinden niet te strippen voor de installatie.

Sluit de grensdraad aan op het laadstation:

• De meegeleverde connectoren moeten op de kabel worden geklemd met een platte punttang.

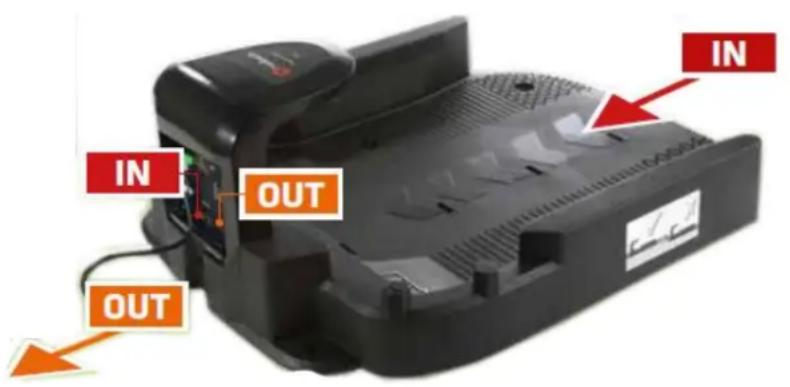

• Wanneer je de draadeinden aansluit op het laadstation, is er een IN-draad en een OUT-draad zoals aangegeven. De IN-draad wordt door de draadhouder onder het laadstation geleid en moet worden aangesloten op de IN-stekker, terwijl de OUT-draad moet worden aangesloten op de OUT-stekker (zie volgende afbeeldingen).

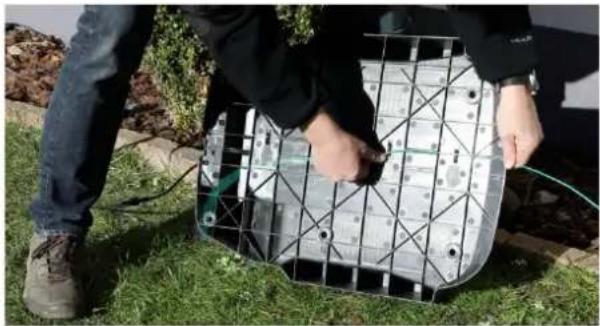

- van onder het laadstation (uiteinde van de kabel)

2. UIT

- naar het gazon (begin van de kabel).

Nadat u de twee uiteinden (IN en OUT) hebt aangesloten, brengt u de beschermkap aan.

- Je kunt nu het laadstation aan de vloer bevestigen.

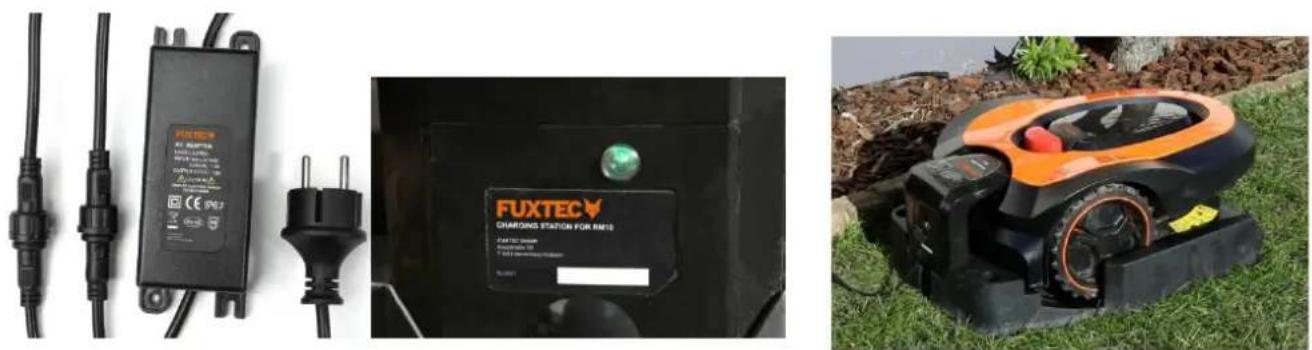

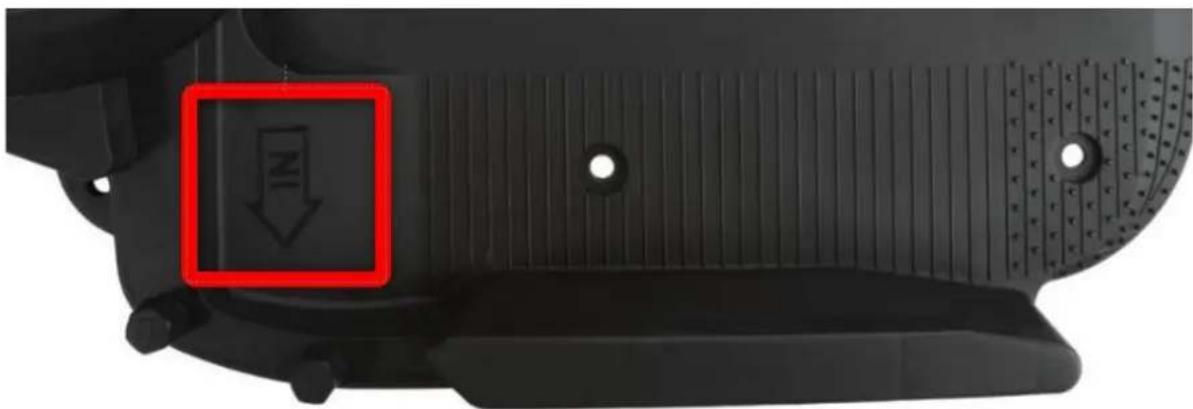

Het laadstation opladen en controleren

• Plaats de robotmaaier in het laadstation om op te laden, zelfs als de robot in de fabriek is voorgeladen.
• Sluit de kabel aan op de adapter en vervolgens op de hoofdvoeding. De LED-indicator op het laadstation gaat branden.

ROOD: Geen verbinding met de grensdraad, of de grensdraad is ergens onderbroken.

GROEN KNIPPEREND: Opladen en juiste aansluiting op de grensdraad.

GROEN CONSTANT: Volledig opgeladen en correct aangesloten op de grensdraad.

- Het laadstation is nu klaar voor gebruik.

werkgebied / naar het gazon.

Z

55. INSTELLING en START

Verwijder alle vreemde voorwerpen zoals wortels, stenen, takken, speelgoed, enz. van het gazon.

Omgeving:

Na de installatie en het opladen ben je nu klaar om de instellingen te maken.

Het apparaat kan worden ingesteld op handmatige of automatische start.

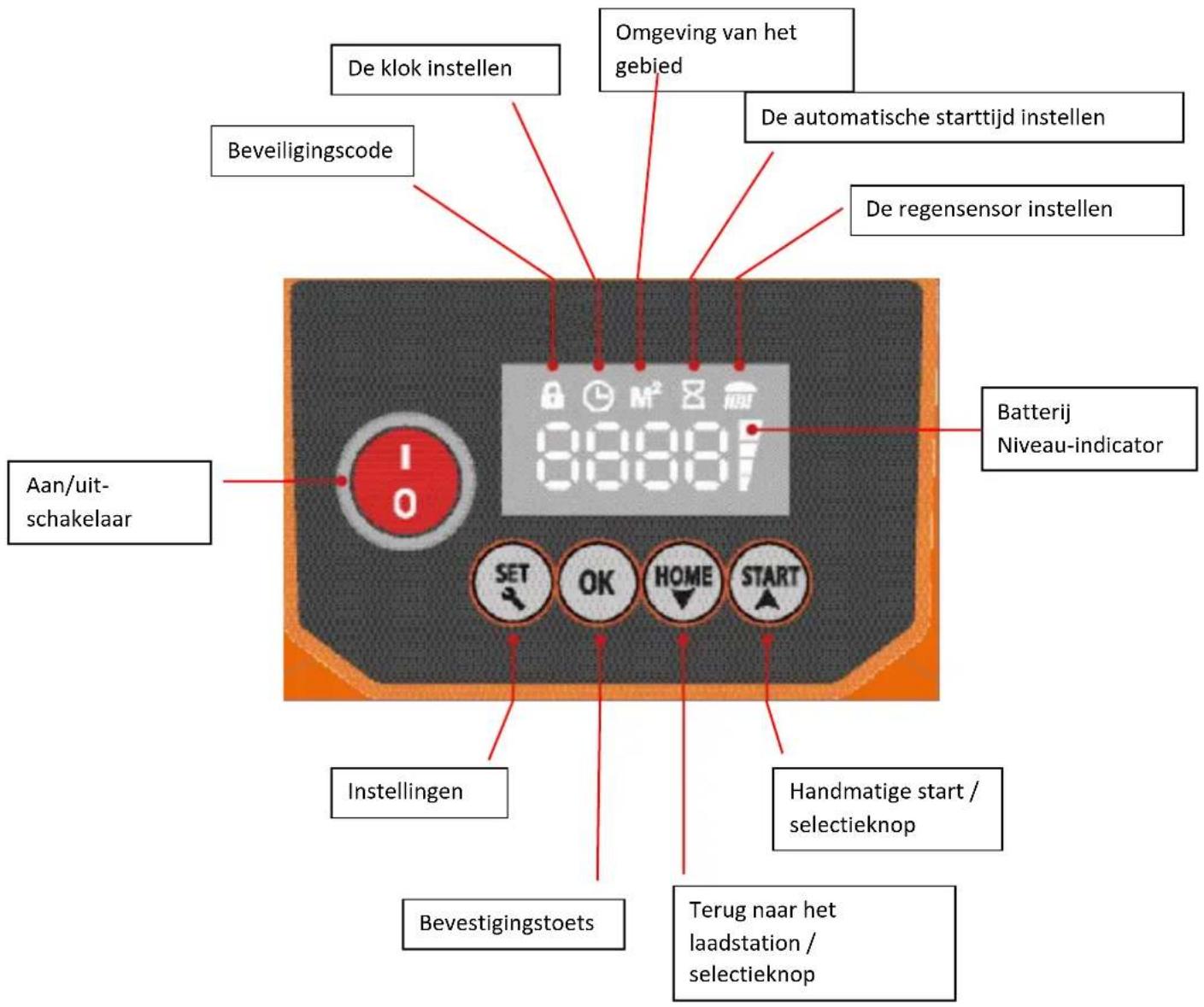

De klok instellen Beveiligingscode Omgeving van het gebied De automatische starttijd instellen De regensensor instellen Batterij Niveau-indicator Aan/uit-schakelaar SET OK HOME START Instellingen Handmatige start / selectieknop Bevestigingstoets Terug naar het laadstation / selectieknop

De klok instellen

• Druk op de knop "SET" tot het kloksymbool oplicht.
• Voer de tijd in met de selectieknoppen / pijltjestoetsen ("HOME" en "START") en bevestig met de knop "OK".

Het oppervlak instellen

• Druk op de knop "SET" tot het symbool M² oplicht.
- Gebruik de pijltoetsen ("HOME" en "START") om de grootte van het te maaien gebied in te voeren in stappen van 50 m² en bevestig met "OK".

Automatische start

• Druk op "SET".
  • Voer je 4-cijferige beveiligingscode / fabriekscode (0000) in en bevestig met "OK".
• Druk op "Bevestigen" totdat de te maaien oppervlakte is ingesteld in m ^2 en bevestig met "OK".

De automatische starttijd instellen

• Druk op "SET" totdat het zandlopersymbool oplicht.
- Gebruik de pijltjestoetsen ("HOME" en "START") om de gewenste starttijd in te drukken en bevestig met "OK".
- Als de 4 cijfers 0000 constant oplichten, is de starttijd ingesteld.
- Druk op "START".

Opmerking: Wanneer het apparaat zijn werkcyclus heeft beëindigd, start het 48 uur later automatisch opnieuw op hetzelfde tijdstip.

Handmatige start

• Druk op "SET".
  • Voer je 4-cijferige beveiligingscode/fabriekscode (0000) in en bevestig met "OK".
• Druk op "START".

De beveiligingscode instellen

• De standaard beveiligingscode is: 0000. Als je deze code wilt behouden, ga dan te werk zoals hierboven beschreven.
• Als je de code wilt wijzigen, voer dan eerst de fabriekscode 0000 + START in.
• De machine verlaat het dockingstation en begint te werken.
• Druk na een paar meter op STOP en de foutcode E1 verschijnt op het display.
• Druk op START en houd de START-knop 10 seconden ingedrukt totdat de code U133 op het display verschijnt.
• Druk op SET. Het slotsymbol (afbeelding) knippert. Bevestig de fabriekscode 0000 opeenvolgend met OK tot de cijfers 0000 constant oplichten.
  • Druk nogmaals op SET en het slotsymbool knippert.
  • Voer nu je persoonlijke 4-cijferige beveiligingscode in en bevestig met OK.
• Je persoonlijke beveiligingscode is nu ingesteld en licht constant op.
  • Druk ten slotte op START en het apparaat blijft draaien.
• ONTHOUD JE CODE!

Opmerking: Als u uw persoonlijke code bent vergeten, moet de robotmaaier naar Fuxtec worden gestuurd om te worden gereset.

Meer knoppen

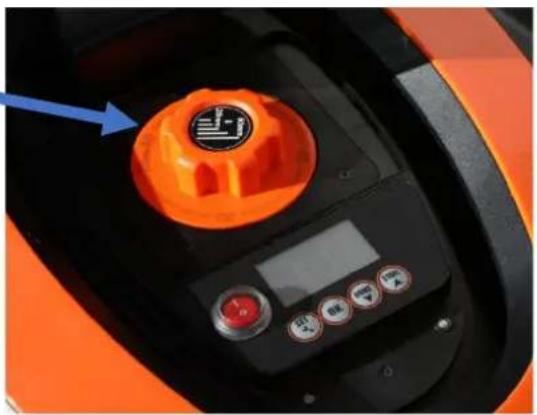

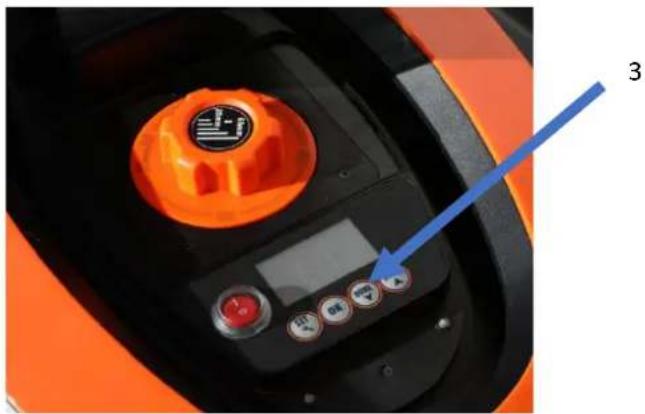

Snijhoogte (1):

Stel de maaihoogte in door aan het stelwiel (1) te draaien.

Let op de getallen op de draaiknop en stop op de gewenste hoogte.

1

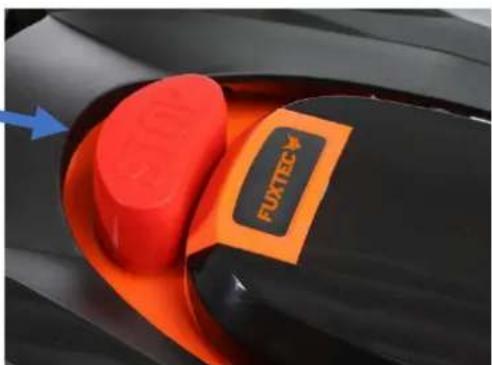

• Je kunt de robotmaaier op elk moment stoppen door op de noodstopknop te drukken.
• Je kunt de STOP-knop ook gebruiken om de functie van de machine op te heffen. Als u bijvoorbeeld wilt voorkomen dat de machine elke keer langs de grensdraad rijdt: Laat de machine uit het dockingstation rijden - druk zodra hij begint te rijden op de STOP-knop en plaats de machine vervolgens 2 m voor het dockingstation tegen de grensdraad.
• Druk op "SET".
  • Voer je 4-cijferige beveiligingscode/fabriekscode in en bevestig met "OK".
• Druk op "START".

Opmerking: De noodstopknop wist je persoonlijke instellingen niet.

2

• Druk op "STOP".
• Druk op "SET".
  • Voer je 4-cijferige beveiligingscode/fabriekscode in en bevestig met "OK".
• Druk op "HOME".

Opmerking: Met de HOME knop worden je persoonlijke instellingen niet verwijderd.

• Druk op "SET".
  • Voer je 4-cijferige beveiligingscode/fabriekscode in en bevestig met "OK".
• Druk op "START".

Opmerking: Als er slechts één balk zichtbaar is op de batterijniveau-indicator, heeft de robotmaaier niet meer voldoende vermogen en kan deze alleen opnieuw worden gestart in het laadstation.

Sensoren

Obstakel-/aanraaksensor:

• Als de robotmaaier een obstakel tegenkomt, keert hij om en verandert hij van richting om het obstakel te vermijden.
• Als het niet binnen 3 seconden een nieuw pad vindt, stopt het blad.
• Als de robot niet binnen 10 seconden een nieuw pad vindt, schakelt hij zichzelf uit en moet hij handmatig opnieuw worden opgestart om weer te kunnen werken.

Regensensor:

• Als het regent, keert de robot automatisch terug naar het dockingstation en begint te snijden wanneer de volgende werkcyclus begint.
• Regendruppels van overhangende takken kunnen de regensensor activeren; in dit geval keert de robot terug naar het dockingstation (zie scherm).

Hefsensoren:

• Deze sensoren bevinden zich bij de 2 voorwielen en meten het contact van de wielen met het oppervlak.
• Als de robot handmatig wordt opgetild of als een of beide wielen in een gat lopen, wordt de robot uitgeschakeld en moet hij handmatig opnieuw worden gestart.
• Een herstart op het gazon kan alleen plaatsvinden als u de machine zo verplaatst dat deze zich op maximaal 50 cm afstand van de grensdraad bevindt.
• Om te starten moet je het gebied selecteren en vervolgens op de knop "START" drukken. De werkcyclus wordt niet gewijzigd.

Kantelsensor:

• Een 6-assige sensor is geïntegreerd in de robotmaaier, die de hellingshoek in alle richtingen meet.
• Als de hellingshoek groter is dan 20°, worden de bladen onmiddellijk gestopt, maar blijft de robot bewegen.
• Als de hoek binnen 10 seconden weer afneemt, starten de messen automatisch opnieuw. Als de hoek echter niet binnen 10 seconden afneemt, wordt de maaier uitgeschakeld en moet deze handmatig opnieuw worden gestart.
• Een herstart op het gazon kan alleen plaatsvinden als u de machine verplaatst zodat deze zich op maximaal 50 cm afstand van de grensdraad bevindt.
• Om te starten moet je het gebied selecteren en vervolgens op de knop "START" drukken. De werkcyclus wordt niet gewijzigd.

56. Onderhoud en winterstalling:

Om het meeste uit je robotmaaier te halen, is het belangrijk dat je de machine en het maalgebied regelmatig inspecteert.

Regelmatig schoonmaken:

- Je verlengt de levensduur van je robotmaaier als je hem regelmatig schoonhoudt door bladeren, takken en vuil te verwijderen.

Opmerking: Het is zeer belangrijk om ALLEEN een borstel of droge doek te gebruiken voor het schoonmaken. Het gebruik van water kan het elektrische systeem beschadigen.

Bovenklep

- Til de bovenklep op en maak hem schoon met een zachte borstel om gras en vuil te verwijderen. Je kunt het afnemen met een vochtige doek (NIET afspoelen met water vanwege de elektronica).

Onderkant

• Maak ook de onderkant schoon met een zachte borstel.
• Zorg er vooral voor dat de messen en de messenhouder vrij kunnen draaien.

Opmerking: Vergeet niet de hoofdschakelaar uit te zetten voordat u gaat schoonmaken! Als de robotmaaier vaak in nat gras rijdt, komt er automatisch meer gras in de maakamer terecht.

Manual\_FX-RB218\_Int24\_rev1

Dit vermindert de maaprestaties aanzienlijk en het is daarom erg belangrijk om het gras te verwijderen. Je moet de rotormessen ook regelmatig schoonmaken zodat ze kunnen draaien.

Oplaadstation

• U moet het laadstation ook regelmatig schoonmaken door vuil en gras van de bodemplaat te verwijderen om slecht contact tussen de laadcontacten van het laadstation en de robot te voorkomen.
• Het is belangrijk om te controleren of de respectieve oplaadcontacten correct met elkaar zijn verbonden.
• Na verloop van tijd kan het laadstation een beetje wegzakken omdat het oppervlak zinkt door de afbraak van het gras.

Contacten voor opladen

- Reinig de laadcontacten van de robotmaaier en het laadstation een paar keer tijdens het seizoen met fijn schuurpapier of staalwol.

Het is belangrijk om ervoor te zorgen dat alle bouten, schroeven en moeren altijd goed vastzitten, zodat de robotmaaier optimaal kan werken.

Reserveonderdelen vervangen:

Messen:

• De messen hebben 2 scherpe kanten en kunnen worden gedraaid als ze aan één kant bot zijn geworden.
• Als beide randen bot zijn, kunnen de bladen eenvoudig worden vervangen met een schroevendraaier.

Opmerking: Vergeet niet de hoofdschakelaar uit te zetten voordat u met het werk begint. op de robot.

• Als je de schroef hebt verwijderd, is het belangrijk dat je gras en ander vuil uit de messenhouder verwijdert.
  • Vervolgens kun je het nieuwe mesje plaatsen.
• Draai de bladschroef stevig vast. Controleer of de messen kunnen worden gedraaid.

Opmerking: Het is belangrijk dat alle 3 de bladen tegelijkertijd worden teruggedraaid of vervangen.

Batterij:

- Over het algemeen is de levensduur van de batterij 5 jaar, afhankelijk van de werkbelasting en het onderhoud van de robotmaaier.

Opmerking: Gebruik altijd originele/goedgekeurde reserveonderdelen!

Opslag in de winter:

- We raden aan om de robotmaaier plus laadstation in een droge en vorstvrije ruimte op te bergen tijdens de winter nadat je gras en ander vuil hebt verwijderd (alleen met een droge doek en schraper).

- Reinig de oplaadtentakels van het dockingstation en de koperen platen van de machine zorgvuldig om corrosie te voorkomen. Poets met staalwol en breng een beetje zuurvrije olie aan.

Opmerking: U moet het apparaat in de winter om de 2 maanden opladen om de levensduur van de batterij te maximaliseren. de batterij verlengen.

Software-update

Software bijwerken via USB:

• Sla de software op een lege USB-datadrager op
• Schakel de robotmaaier uit en plaats de USB-stick.
- Zet de robotmaaier aan en je ziet een knipperend nummer op het scherm.
- Als het knipperen stopt, is de software succesvol bijgewerkt;
• Gewenste software op het scherm.
- Uxxx staat voor de software van de hoofdkaart, Cxxx staat voor de beperkingssoftware.

- Schakel de robotmaaier uit en weer in om te controleren of de gewenste software wordt weergegeven op het scherm.

57. Status/foutmeldingen

Als snelle gids in het geval dat de robotmaaier niet goed werkt, kunt u de foutcodes op het apparaat bekijken of de onderstaande stappen voor probleemoplossing volgen om het probleem op te lossen. Als de fout blijft bestaan, neem dan contact op met de Fuxtec klantenservice.

Foutmelding op de robot:

Weergave Foutbeschrijving Actie

E1	Noodschakelaar geactiveerd.	Start de robot opnieuw.
E2	Hefsensor geactiveerd.	Is het wiel geblokkeerd? Verwijder het obstakel en start de robot opnieuw.
E3	De robot bevindt zich buiten de grensbedrading.	Plaats de robot binnen de begrenzingsdraad.
E4	De grensdraad is gebroken.	Knippert de LED rood? Repareer de grensdraad en start de robot opnieuw.
E5	Obstakel-/contactsensor geactiveerd.	Zijn er obstakels? Start de robot opnieuw.
E6	Stroomverbruik op linker aandrijfmotor te hoog.	Is het gras te hoog? Meer dan 4 cm? Is het linkerwiel geblokkeerd? Start de robot opnieuw.
E7	Stroomverbruik op rechter aandrijfmotor te hoog.	Is het gras te hoog? Meer dan 4 cm? Is het rechterwiel geblokkeerd? Start de robot opnieuw.
E8	Overstroom op de snijmotor.	Is het gras te hoog? Is de maaischijf geblokkeerd? Start de robot opnieuw.
E9	Fout in laadstatus.	Storing in de batterij. Neem contact op met de Fuxtec klantenservice.
E10	Overspanning/onderspanning.	Storing in de batterij. Neem contact op met de Fuxtec klantenservice.
E11	Kantelsensor geactiveerd.	Is de kantelhoek meer dan 20 graden? Start de robot opnieuw.
E12	Plat obstakel.	Omcirkel het obstakel met de grensdraad. Start de robot opnieuw.
E13 of "HOT	Oververhitting.	Om de accu te beschermen tegen oververhitting (hoge buitentemperatuur), moet de maaier in de schaduw worden geparkeerd.
F1	De robot start niet. Signaal aanwezig	Staat de robot buiten de grensdraad? Is de grensdraad correct aangesloten?
F2	De robot start niet. Geen signaal (laadstation).	Is de grensdraad/voeding correct aangesloten?
F3	De robot start niet. De laadcontacten zijn defect.	Reinig de oplaadtentakels en koperen platen. Als de spanning tussen 28 - 32 V Neem contact op met de Fuxtec klantenservice.
F4	Batterijspanning te laag.	Laad de robot volledig op.

1) Plaats de robot op de grensdraad.
2) Voer de beveiligingscode in.
3) Activeer de Start-knop.

Verdere probleemoplossing

Status FoutbeschrijvingMogelijk probleemProbleemoplossing

Planning/installatie	De robot verlaat het laadstation niet	De LED van het laadstation brandt rood.	-Controleer de perimeterdraad op breuken.-Robot niet voldoende opgeladen
		De LED van het laadstation knippert groen.	- Ga door met het opladen van de robottotdat de indicator groen oplicht.
		Verkeerde installatie van het laadstation	De "In"-pijl moet in de richting van het werkgebied wijzen.
		Overtollige kabel wordt opgerold onder het dockingstation.	Kort de grensdraad in om contact en dus storing te voorkomen.
		Corrosie op de laadcontacten	Reinig de laadcontacten met staalwol
		De oplaadcontacten op het station raken de oplaadcontacten van de robot niet goed.	Controleer of het station is gezonken / nog steeds op de weegschaal staat.
		De regensensor is actief	Reinig alle metalen contacten met Spritus
	Wanneer de robot voor de eerste keer langs de grensdraad rijdt, is zijn spoor abnormaal of draait hij op sommige delen van zijn pad.	De functie voor het herkennen van de grensdraad is defect. Er kunnen externe stoorsignalen in de buurt zijn, bijv. ondergrondse elektriciteitsnetten, krachtige elektrische apparaten, enz.	Omsloot dit storingsgebied met je grensdraad om de robot uit de buurt van dit gebied te houden.
		De dichtstbijzijnde grensdraad naar je buurman moet op ten minste 2 m afstand van de jouwe worden gelegd.	Stel de grensdraad zo in dat de robot het signaal normaal kan herkennen.
	De robot maakt geen verbinding met de laadcontacten wanneerhij terugkeert naar het laadstation.	Ongelijke structuur van het laadstation	Controleer de structuur van het laadstation met een waterpas en strijk het oppervlak van hetgazon glad indien nodig.
Eerste gebruik	De robot stopt en de batterij-indicator geeft alleen een streepje aan.	De batterij is leeg	Plaats de robot terug in het laadstation en laat hem opladen.Opmerking: Als de robotindicator constant groen brandt, is de batterij in orde. Als het lampje van de robot langer dan 2 uur groen knippert, is de batterij defect of is er geen contact tussen de oplaadcontacten van het station en de contacten van de robot.
	Robot rijdt over de grensdraad en stopt in de buurt ervan.	De wielen kunnen bedekt zijn met modder en puin, waardoor de grip slecht is.	Reinig de wielen van de robot en, indien nodig, het gazon.
		De hoek in de hoeken van de perimeterdraad is minder dan 100°	Vergroot de hoek dienovereenkomstig.
		Het signaal van de perimeterdraad is defect	Controleer of de stekkerverbinding goed vastzit. Controleer de kabel op breuken.
Tijdens normaal gebruik	Harde geluiden en trillingen	De messen zijn bot en het snijsysteem loopt uit de rondte.Bladschijf was beschadigd.	Draai de snijbladen of vervang ze. Doe beide voor alle messen tegelijk.Vervang de schijf.
		Schroeven voor de bevestiging van de bladschijf zitten los.	Draai de bijbehorende schroeven voorzichtig vast.
		Er zijn vreemde voorwerpen tussen de schijf en het station gekomen	Verwijder de vreemde voorwerpen volledig.
	De robot loopt, maar maait het gras niet	De maaihoogte is verkeerd ingesteld.	Stel de snijhoogte juist in
	De normale werktijd na elk laadproces is korter geworden.	De laadcontacten zijn vuil	Reinig alle oplaadcontacten zorgvuldig.
		De capaciteit van de batterij is afgenomen na veelvuldig opladen en ontladen.	Er is een nieuwe batterij nodig om weer efficiënt te kunnen werken
	Robot komt niet routinematig naar buiten na voorafgaande activering van de regensensor.	De regensensor is nog actief	Reinig alle metalen contacten grondig met Spritus
	Robot rijdt rondjes om zichzelf	Het vindt geen signaal	Controleer of er niet meer dan 250 meter kabel is gelegd (totaal aantal)
	Zwart scherm		Plaats de machine terug in het laadstation en laad de maaier minstens 10 minuten op. Schakel de maaier vervolgens uit en na ongeveer 1 minuut weer in. Het scherm moet nu weer worden weergegeven.

Opmerking: Als je problemen hebt met het herstarten van de robot, plaats hem dan op maximaal 50 cm afstand van de grensdraad en start hem opnieuw op. Je persoonlijke instellingen blijven ongewijzigd.

Lithiumbatterij Spanning	28V
Capaciteit lithiumbatterij	2Ah
Motor	Borstelloze elektromotor
Snijsnelheid	2900 tpm
Snijsysteem	3 messen met melkfunctie
Mogelijke oppervlakte	600 m^2
Maximale stijgingshoek	20°
Maximale rijsnelheid	0,4 m /sec
Oplaadtijd	90min
Runtime	45min
Geluidsniveau	60 dB(A)
Snijbreedte	18cm
Snijhoogtes	20mm-60mm
Snijmodus	Rechte lijnen en willekeurige modus

59. Afvalverwijdering

WAARSCHUWING!

Maak afgedankt elektrisch gereedschap onbruikbaar voordat je het weggooit:

• Elektrisch gereedschap op netvoeding door de stekker eruit te halen,
• elektrisch gereedschap op batterijen door de batterij te verwijderen.

Alleen voor EU-landen

Gooi elektrisch gereedschap niet bij het huishoudelijk afval! In overeenstemming met de Europese Richtlijn 2012/19/EG betreffende afgedankte elektrische en elektronische apparatuur en de omzetting daarvan in nationale wetgeving, moeten gebruikte elektrische apparaten apart worden ingezameld en op milieuvriendelijke wijze worden gerecycled. Terugwinning van grondstoffen in

plaats van afvalverwijdering. Apparaten, accessoires en verpakkingen moeten op een milieuvriendelijke manier worden gerecycled. Plastic onderdelen worden gelabeld voor recycling per type.

WAARSCHUWING!

Gooi oplaadbare batterijen/batterijen niet weg met het huisvuil, in het vuur of in het water. Open gebruikte oplaadbare batterijen niet. Oplaadbare batterijen/batterijen moeten op een milieuvriendelijke manier worden ingezameld, gerecycled of weggegooid.

Alleen voor EU-landen: In overeenstemming met Richtlijn 2006/66/EG moeten defecte of gebruikte oplaadbare batterijen/batterijen worden gerecycled.

OPMERKING

Neem contact op met uw gemeente voor informatie over verwijderingsopties,

Recycle de grondstoffen in plaats van ze bij het huishoudelijk afval te gooien.

60. EU Conformiteitsverklaring

Fabrikant / Producent FUXTEC GmbH

Kappstraße 69, 71083 Herrenberg Duitsland

Telefoon: [phone]

Fax: [phone]

E-mail: [e-mail] Web: www.fuxtec.de

Benaming / naam

Märoboter / Robotmaaier FX-RB218

EG-richtlijn MD Richtlijn: 2006 / 42 / EC

Hierbij verklaren wij dat bovengenoemde machine, in de door ons op de markt gebrachte versie, voldoet aan de fundamentele veiligheids- en gezondheidseisen van de EG-richtlijn.

Hierbij verklaren wij dat de hierboven genoemde machine voldoet aan de essentiële veiligheids- en gezondheidseisen van de hierboven genoemde EG-richtlijnen.

Duitsland, T. Gumprecht, algemeen directeur

Herrenberg, 01.12.2021

Tian Gumpreck
