MANUAL DE USUARIO FX-RB218 Fuxtec

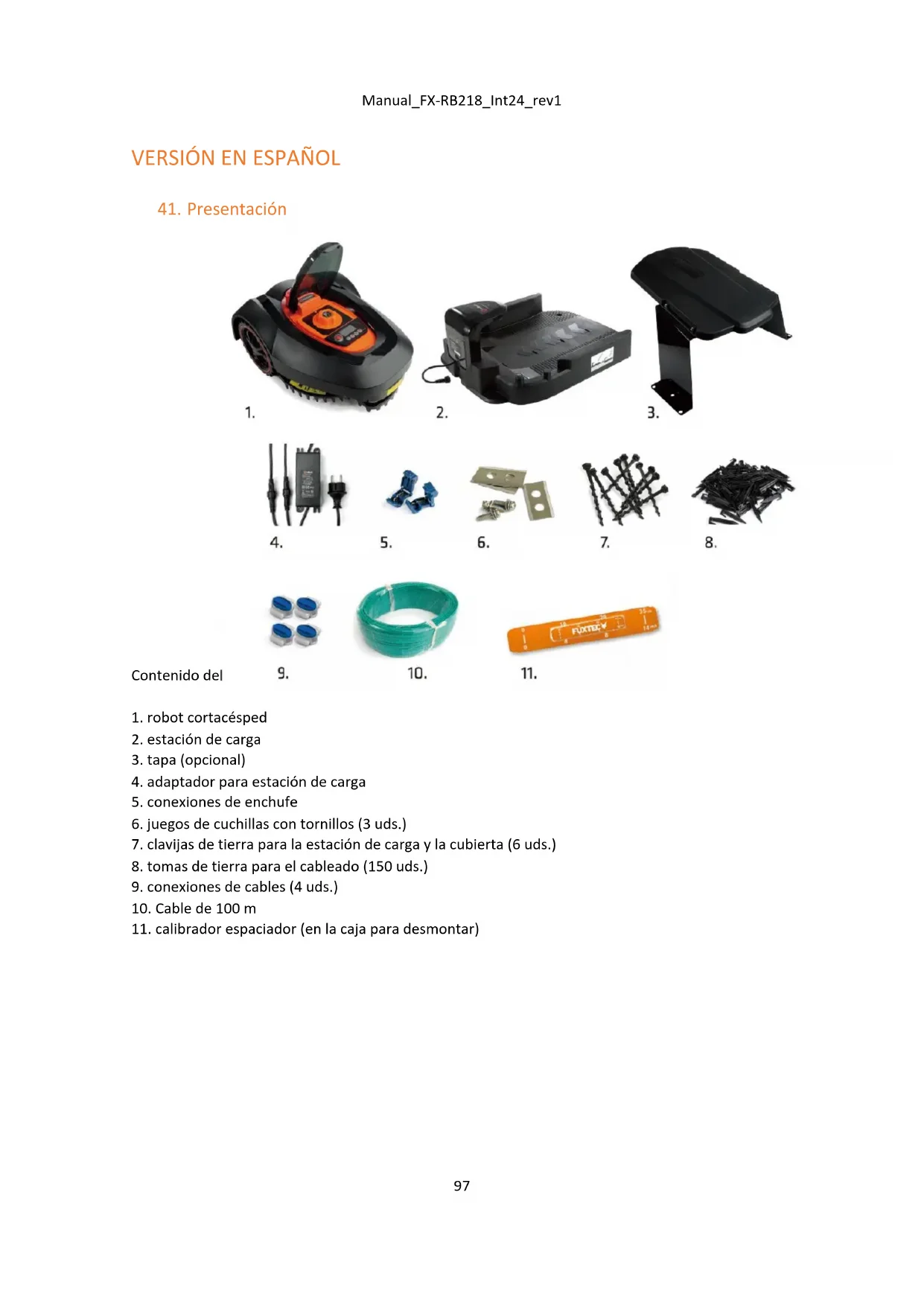

Contenido del paquete:

1. robot cortacésped

2. estación de carga

4. adaptador para estación de carga

5. conexiones de enchufe

6. juegos de cuchillas con tornillos (3 uds.)

7. clavijas de tierra para la estación de carga y la cubierta (6 uds.)

8. tomas de tierra para el cableado (150 uds.)

11. calibrador espaciador (en la caja para desmontar)Manual_FX-RB218_Int24_rev1

Introducción Enhorabuena por haber elegido este producto de calidad excepcional. El robot cortacésped es un cortacésped alimentado por corriente continua (batería) que utiliza un microordenador, un temporizador y sensores para lograr un funcionamiento autónomo y sin supervisión dentro de una zona de jardín definida. Está destinado principalmente a la siega y el mantenimiento del césped en hogares particulares. Para obtener los mejores resultados de su robot cortacésped RM18, necesita saber cómo funciona. Este manual de usuario contiene información importante sobre el robot cortacésped, cómo instalarlo y cómo utilizarlo. En caso de duda, puede buscar más información en nuestro sitio web www.fuxtec.de. Símbolos utilizados en el robot cortacésped Los siguientes símbolos aparecen en el robot cortacésped:

Lea atentamente el manual de instrucciones para utilizar correctamente el robot cortacésped. Para utilizar el cortacésped de forma segura y eficaz, deben seguirse cuidadosamente las advertencias y precauciones de seguridad de este manual de usuario. La inspección y el mantenimiento deben realizarse con el interruptor de red (0) desconectado. Los objetos pueden salir despedidos del cortacésped durante el funcionamiento. Mantenga una distancia de seguridad con la máquina durante el funcionamiento. Tenga cuidado. Mantenga siempre las manos y los pies alejados de las cuchillas giratorias. No utilice el cortacésped como medio de transporte. Mantenga una distancia suficiente del cortacésped y asegúrese de que los niños y los animales domésticos no puedan acercarse al cortacésped.Manual_FX-RB218_Int24_rev1

42. Instrucciones de seguridad

Lea atentamente las instrucciones de uso antes de utilizar el aparato. Guárdelas en un lugar seguro para futuras consultas. Lea atentamente las instrucciones. Familiarícese con los mandos y el uso correcto de la máquina. No permita nunca que utilicen la máquina personas que no estén familiarizadas con estas instrucciones ni niños. La normativa local puede restringir la edad del operador. El operador o usuario es responsable de los accidentes o peligros que se produzcan a otras personas o a sus bienes. Preparación

• Por favor, mantenga siempre el adaptador limpio y en un lugar seguro.

• Asegúrese de que los cables perimetrales están instalados correctamente y de acuerdo con la normativa.

• Inspeccione periódicamente la zona de trabajo del robot y retire todas las piedras, palos, alambres, huesos y otros objetos extraños.

• Compruebe regularmente que las cuchillas, los pernos de las cuchillas y el disco de las cuchillas no estén desgastados ni dañados. Sustituya las cuchillas y los pernos desgastados o dañados en juegos para mantener el equilibrio correcto.

• Mantenga las manos y los pies alejados de las piezas giratorias / cuchillas.

• No levante ni transporte nunca una máquina con el motor en marcha.

• Desconecte el interruptor de red (0): - Antes de apartar un obstáculo delante de la máquina - Antes de revisar, limpiar o trabajar en la máquina. Importante: No deje la máquina desatendida si sabe que hay animales domésticos, niños o personas cerca.

Mantenimiento y almacenamiento:

• No limpie nunca los bajos del cortacésped con agua corriente. Sólo debe limpiarse con un cepillo/paño (ligeramente húmedo como máximo).

• Todas las tuercas, pernos y tornillos deben estar firmemente apretados para garantizar que la máquina esté en condiciones de funcionamiento seguras.

• Las piezas desgastadas o dañadas deben sustituirse por razones de seguridad.

• Asegúrese de que sólo se utilicen piezas autorizadas al sustituir las cuchillas y los tornillos.

• Asegúrese de que las baterías sólo se cargan con el cargador / adaptador correcto recomendado por Fuxtec. El uso inadecuado puede provocar descargas eléctricas, sobrecalentamiento o fugas de líquido corrosivo de la batería.

• En caso de fuga de la batería, aclarar con agua o agente neutralizante y solicitar asistencia médica en caso de contacto con los ojos, etc.

• El mantenimiento de la máquina debe realizarse de acuerdo con las instrucciones del fabricante. Tenga en cuenta también el punto: Mantenimiento y almacenamiento invernal.Manual_FX-RB218_Int24_rev1

Determinación de la zona de trabajo: Para garantizar que el robot pueda segar en la zona deseada, y sólo en ella, debe marcar la zona con un cable delimitador. Antes de empezar, es importante hacer un croquis de la zona de trabajo del robot y de los "obstáculos" que debe evitar, por lo que también debe marcarse con cable delimitador. El cable delimitador debe colocarse de modo que la distancia entre el robot cortacésped y el cable delimitador nunca supere los 15 metros. Si su vecino también tiene un robot cortacésped, es importante que coloque el cable delimitador y la estación de acoplamiento a una distancia mínima de 100 cm del cable delimitador de su vecino. Para maximizar la señal, le recomendamos que no tienda más de 400 m de cable. Para evitar problemas posteriores, debe seguir el croquis con atención para colocar correctamente el cable delimitador.

Colocación de la estación de carga Empiece colocando la estación de carga en su croquis a una distancia adecuada de la toma de corriente exterior (230 V). El cable de red de la estación de carga tiene una longitud de 8 m. Es importante colocar la tapa de forma que el indicador LED de la estación de carga quede debajo de la tapa.

La estación de carga debe colocarse sobre una superficie firme y nivelada, con la flecha "IN" de la estación de carga apuntando hacia la zona de trabajo. IMPORTANTE: Antes de instalar el robot cortacésped, corte el césped a una altura máxima de 3 cm con su cortacésped convencional. Esto evitará el mensaje de error E8 (césped demasiado alto).Manual_FX-RB218_Int24_rev1

Evita colocar la estación de carga:

• en un rincón del césped,

• en zonas bajas donde la estación de carga o el robot cortacésped podrían resultar dañados por los charcos,

• bajo un árbol alto por el riesgo de caída de rayos Nota: ¡Es importante que el adaptador y el enchufe eléctrico se mantengan siempre secos! Debe dejar 2 metros de espacio libre sin obstáculos delante de la estación de carga para que el aparato pueda volver fácilmente a la estación. Detrás de la estación de carga se requiere un espacio libre de 1 m. Colocación del cable delimitador

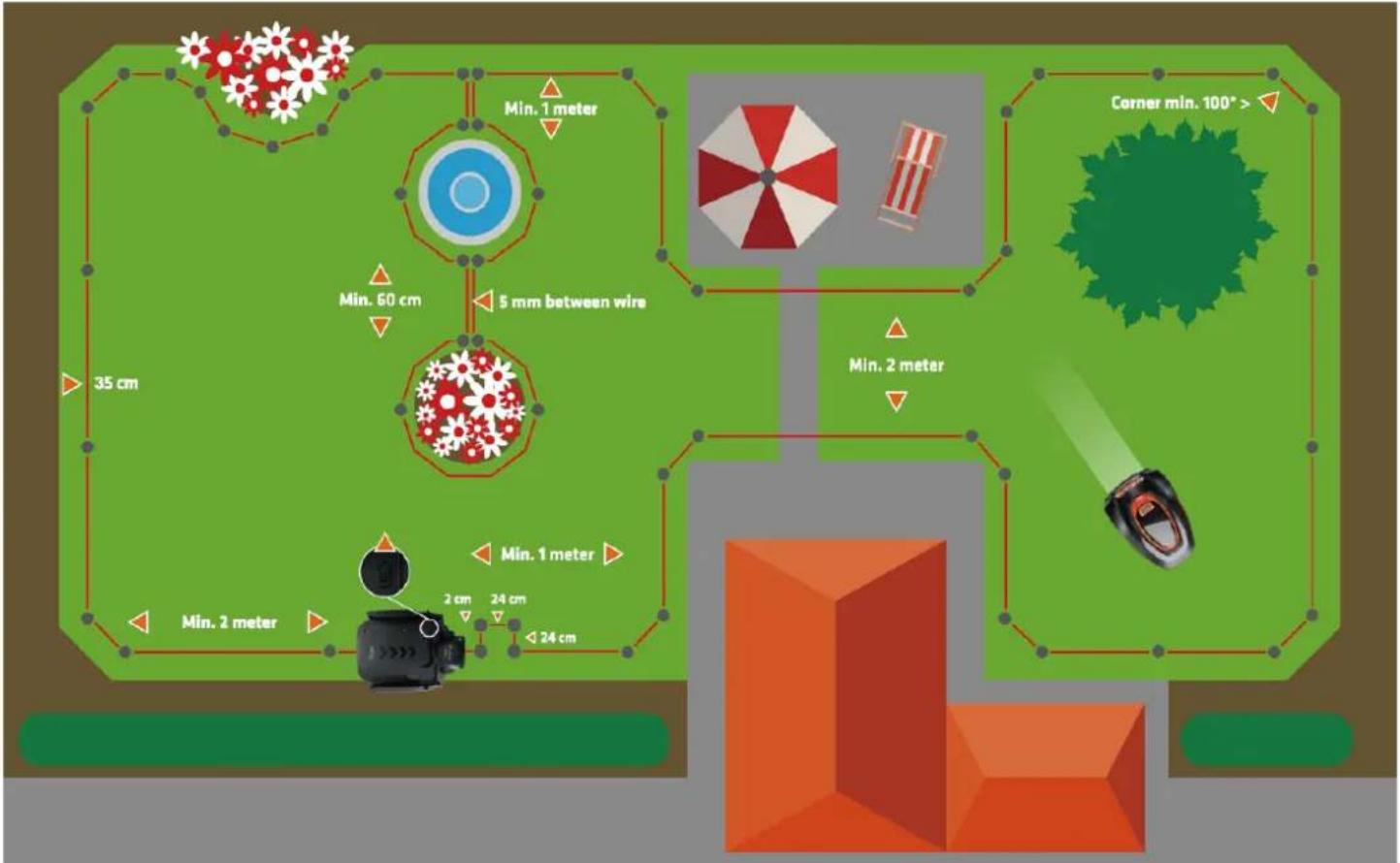

• El cable delimitador debe conectarse para formar un cable continuo sin interrupciones ni cruces. El volumen de suministro incluye 100 metros de cable.

• Debe haber un máximo de 1 m entre cada estaca. El volumen de suministro incluye 150 estacas.

• No forme esquinas en ángulo recto (90°). Las esquinas deben tener al menos 100° (véase el dibujo).

• El cable delimitador debe colocarse a 35 cm de la línea divisoria del césped.Manual_FX-RB218_Int24_rev1

• Cree islas rodeando obstáculos, por ejemplo parterres, con el cable delimitador si no desea que el robot siegue dentro de esta zona. El cable de entrada y el de salida no deben estar separados más de 5 mm.

• Su robot cortacésped puede acercarse a las piedras sin problemas si son tan pesadas que el robot no puede moverlas. Sin embargo, si la piedra tiene una superficie inclinada por la que el robot podría trepar accidentalmente, deberá retirar la piedra de la zona de trabajo o colocarla verticalmente con una altura mínima de 15 cm.

• Si hay árboles con raíces que sobresalen del suelo, estas zonas deben delimitarse con cable para protegerlos. Si no hay raíces visibles, no es necesario colocar cable delimitador.

• Si el cable delimitador está colocado bajo ramas bajas de arbustos o árboles, debe cortar las ramas para que no obstruyan el libre movimiento del cortacésped. Al mismo tiempo, estas ramas pueden hacer que el sensor de lluvia se active si las gotas de lluvia de las ramas golpean el robot. En este caso, el robot volverá a la estación de carga incluso con tiempo seco (en la pantalla aparece el símbolo del sensor de lluvia).

• Si la calzada o los caminos del jardín están nivelados con el césped, el robot cortacésped puede pasar fácilmente por encima de ellos. Si desea evitarlo, sólo necesita 10 cm entre el cable delimitador y la calzada. Sin embargo, si la calzada está cubierta de grava o algo similar, el robot cortacésped no podrá pasar por encima. En este caso, necesitará una distancia de 45 cm entre el cable delimitador y la calzada.

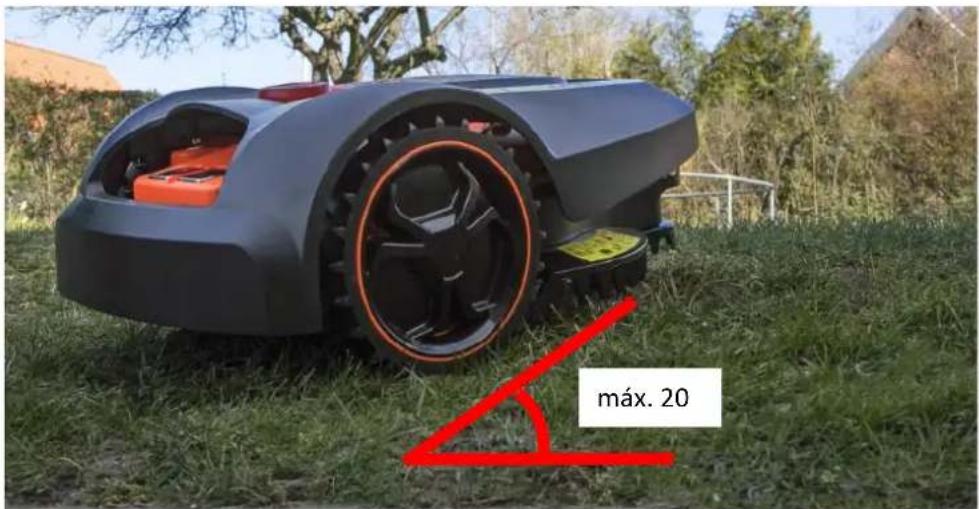

• El robot cortacésped es capaz de desplazarse por pendientes de hasta un máximo de 20°. Si la superficie se inclina más, el robot dispone de un sensor que hace que se detenga. Si la superficie se inclina más de 25° hacia el cableManual_FX-RB218_Int24_rev1

delimitador, el robot puede salirse de la zona de trabajo cuando la hierba está mojada. Por lo tanto, recomendamos colocar el cable delimitador a una distancia de hasta 40 cm de la línea delimitadora en este tipo de terreno inclinado.

Prepara los materiales:

• Retire de la caja el cable delimitador, las conexiones de cables, las clavijas y el distanciómetro.

• También necesitarás: martillo, alicates, llave inglesa Prepare el césped:

• La hierba no debe tener más de 60 mm de altura cuando se inserte el cable delimitador. Si es más alta, es aconsejable cortar primero el césped con un cortacésped normal. A continuación, el cable puede colocarse lo más cerca posible del suelo, lo que evita que el robot cortacésped lo corte y que las personas tropiecen con él. Al cabo de poco tiempo, el cable desaparecerá en el césped. Coloque el cable delimitador:

• Coloque la estación de carga del robot como se indica en su croquis (en el lateral) e inserte la clavija de inicio. Asegúrate de reservar 0,5 m de cable adicional para la instalación final de la estación de carga.

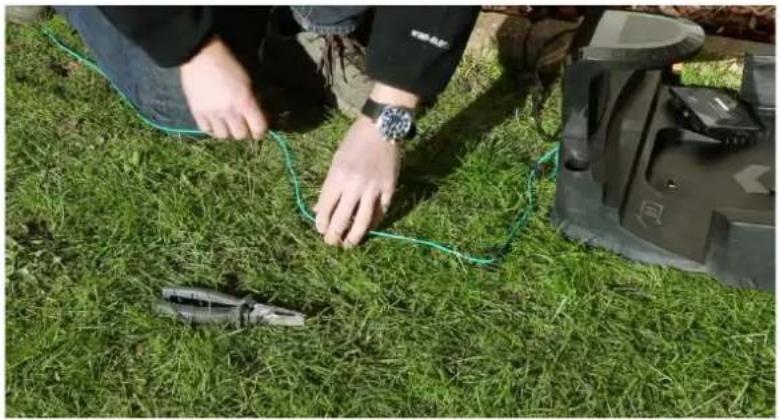

• Coloca el cableado sin apretar alrededor de la zona de trabajo en el jardín según tu esquema. Así podrás ajustarlo fácilmente sobre la marcha.

• Ahora puede empezar a insertar las clavijas. Mantenga la distancia deseada hasta el borde (35 cm) con ayuda de sus cajas de medición. La distancia entre las clavijas no debe superar 1 metro. Recomendamos colocar las clavijas más juntas en las esquinas, que siempre deben estar a un mínimo de 100°.

• Si hay zonas de su césped que no desea que el robot corte, rodee la zona con cable delimitador como se indica. Nota: máx. 5 mm entre el cable delimitador entrante y saliente (ver dibujo).

• Inserte la última clavija cuando vuelva a la estación de carga. máx. 20Manual_FX-RB218_Int24_rev1

• Si el cable de 100 m suministrado no es suficiente, puede adquirir cables adicionales. Utilice las conexiones de cable suministradas para la instalación. No es necesario pelar los extremos de los cables para la instalación. Conecta el cable delimitador a la estación de carga:

• Los conectores incluidos en el volumen de suministro deben sujetarse al cable con unos alicates de punta plana.

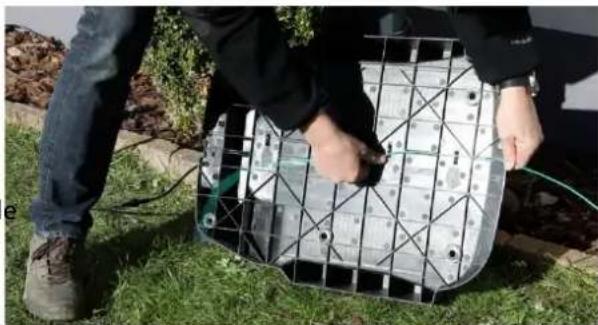

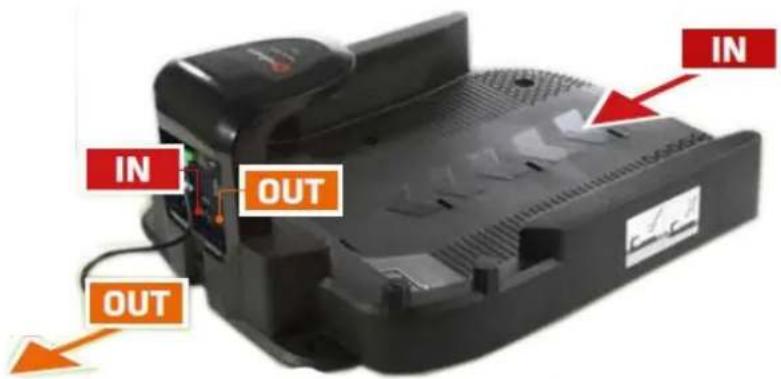

• Cuando conectas los extremos de los cables a la estación de carga, hay un cable de ENTRADA y un cable de SALIDA como se indica. El cable de ENTRADA se pasa a través del soporte para cables situado debajo de la estación de carga y debe conectarse a la clavija de ENTRADA, mientras que el cable de SALIDA debe conectarse a la clavija de SALIDA (consulte las siguientes imágenes).

- de debajo de la estación de carga (extremo del cable)

- al césped (inicio del cable). Una vez conectados los dos extremos (IN y OUT), coloque la cubierta protectora

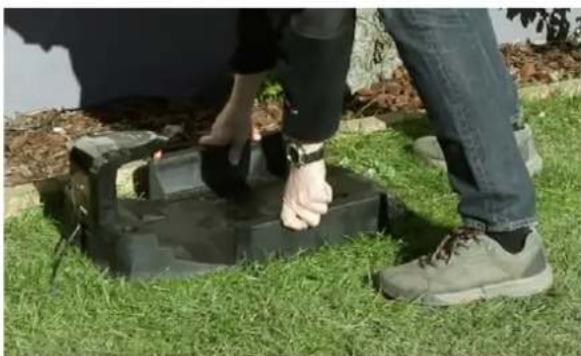

• Ahora puede fijar la estación de carga al suelo.

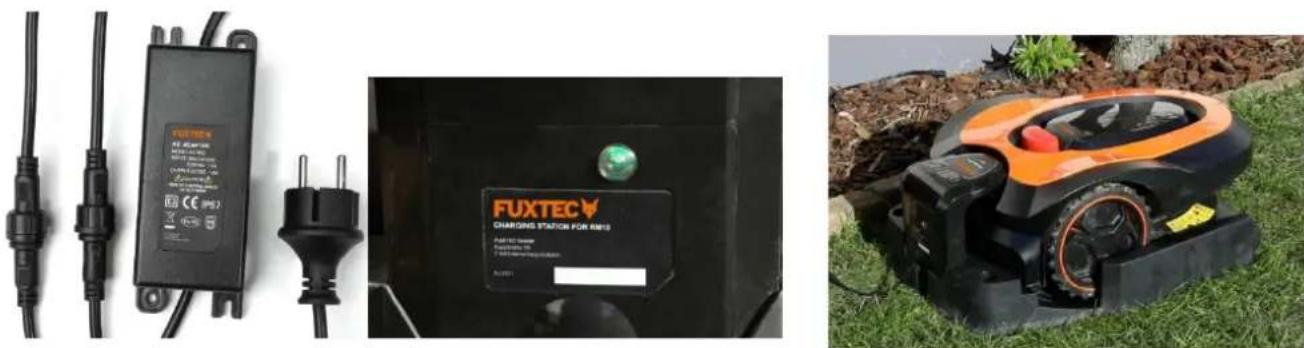

Carga y comprobación de la estación de carga

• Coloque el robot cortacésped en la estación de carga para cargarlo, incluso si el robot ha sido precargado en fábrica.

• Conecte el cable al adaptador y, a continuación, a la red eléctrica. El indicador LED de la estación de carga se enciende. ROJO: No hay conexión con el cable delimitador, o el cable delimitador está interrumpido en alguna parte.Manual_FX-RB218_Int24_rev1

VERDE INTERMITENTE: Carga y conexión correcta al cable delimitador. CONSTANTE VERDE: Totalmente cargado y correctamente conectado al cable delimitador.

• La estación de carga ya está lista para funcionar.

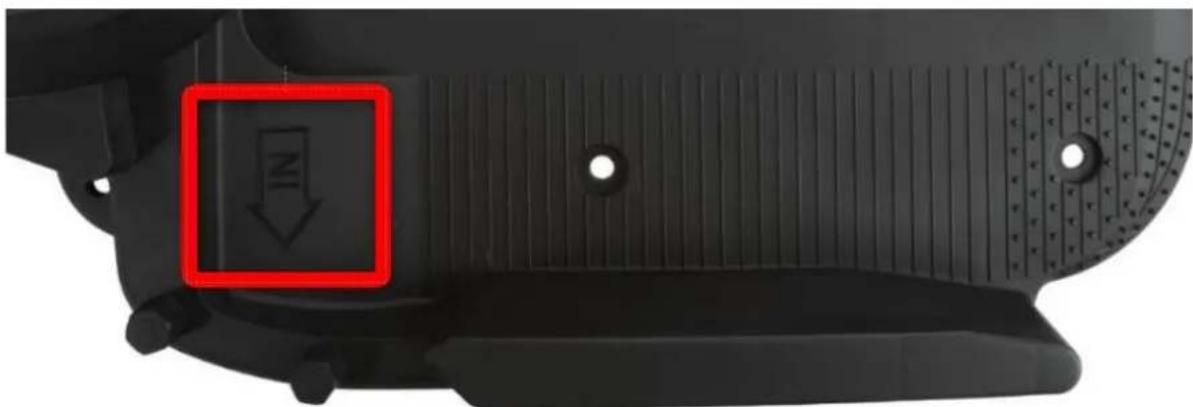

Importante: La flecha "IN en la estación de carga debe apuntar siempre en la dirección del zona de trabajo / hacia el césped.

Por favor, retire del césped todos los objetos extraños como raíces, piedras, ramas, juguetes, etc. Entorno: Después de la instalación y la carga, ya está listo para realizar los ajustes. El aparato puede ponerse en marcha de forma manual o automática.Manual_FX-RB218_Int24_rev1

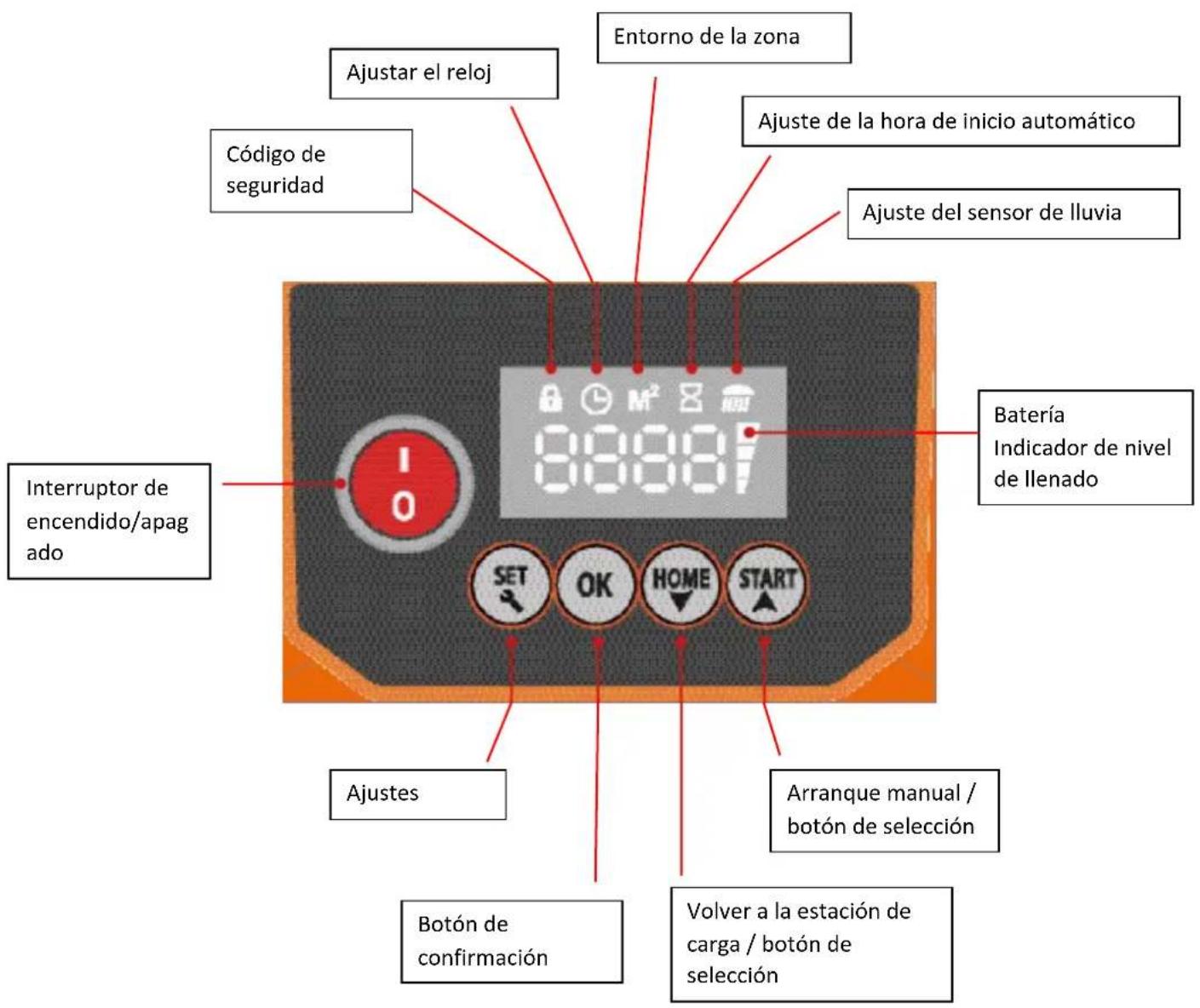

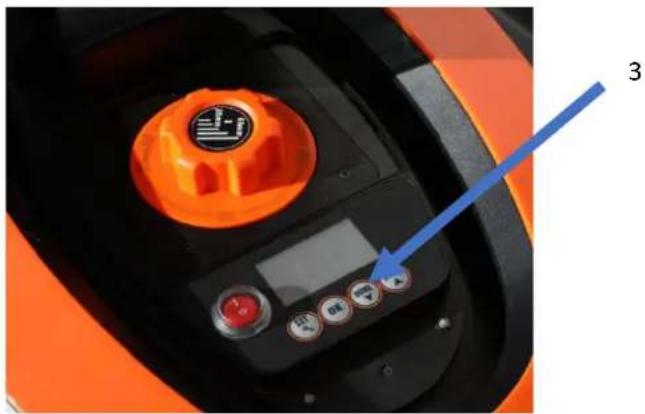

• Pulse la tecla "SET" hasta que se encienda el símbolo del reloj.

• Introduzca la hora con los botones de selección / botones de flecha ("INICIO" y "START") y confirme con el botón "OK".

• Pulse la tecla "SET" hasta que se encienda el símbolo M².

• Introduzca con las teclas de flecha ("INICIO" y "START") el tamaño de la superficie a segar en incrementos de 50 m² y confirme con "OK". Interruptor de encendido/apag ado Código de seguridad Ajustar el reloj Entorno de la zona Ajuste de la hora de inicio automático Ajuste del sensor de lluvia Batería Indicador de nivel de llenado Ajustes Botón de confirmación Volver a la estación de carga / botón de selección Arranque manual / botón de selecciónManual_FX-RB218_Int24_rev1

• Introduzca su código de seguridad / código de fábrica de 4 dígitos (0000) y confirme con "OK".

• Pulse "Confirmar" hasta ajustar la superficie a segar en m² y confirme con "OK". Ajuste de la hora de inicio automático

• Pulse "SET" hasta que se encienda el símbolo del reloj de arena.

• Pulse la hora de inicio deseada con las teclas de flecha ("INICIO" y "START") y confirme con "OK".

• Si las 4 cifras 0000 se encienden constantemente, la hora de inicio está ajustada.

• Pulse "START". Nota: Cuando el aparato ha terminado su ciclo de trabajo, se reinicia automáticamente 48 horas después a la misma hora.

• Introduzca su código de seguridad/código de fábrica de 4 cifras (0000) y confirme con "OK".

• Pulse "START". Configuración del código de seguridad

• El código de seguridad por defecto de fábrica es: 0000. Si desea mantener este código, proceda como se ha descrito anteriormente.

• Si desea cambiar el código, introduzca primero el código de fábrica 0000 + START.

• La máquina sale de la estación de acoplamiento y comienza a funcionar.

• Después de unos metros, pulse STOP y en la pantalla aparecerá el código de error E1.

• Pulse START y mantenga pulsado el botón START durante 10 segundos hasta que aparezca el código U133 en la pantalla.

• Pulse SET. El símbolo del candado (imagen) parpadea. Confirme el código de fábrica 0000 sucesivamente con OK hasta que las cifras 0000 se enciendan de forma constante.

• Pulse SET de nuevo y el símbolo del candado parpadeará.

• Introduzca ahora su código de seguridad personalizado de 4 cifras y confirme con OK.

• Su código de seguridad personal ya está configurado y se ilumina constantemente.

• Por último, pulse START y el aparato seguirá funcionando.

• RECUERDE SU CÓDIGO Nota: Si ha olvidado su código personal, deberá enviar el robot cortacésped a Fuxtec para que lo reajusten. Más botones Altura de corte (1): Ajuste la altura de corte girando la rueda de ajuste (1)Manual_FX-RB218_Int24_rev1

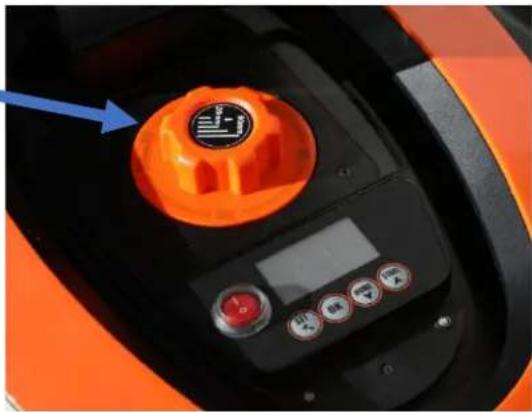

Observe los números del dial y deténgase a la altura deseada.

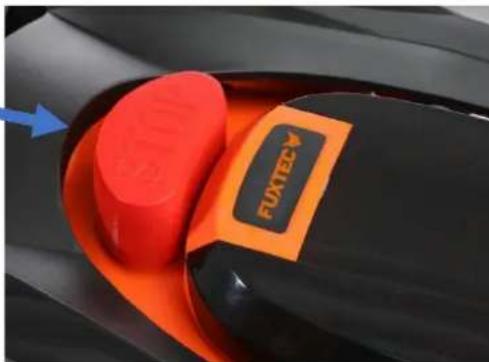

• Puede detener el robot cortacésped en cualquier momento pulsando el botón de parada de emergencia.

• También puede utilizar el botón STOP para anular la función de la máquina. Por ejemplo, si desea evitar que la máquina se desplace siempre a lo largo del cable delimitador: Deje que la máquina salga de la estación de acoplamiento; en cuanto empiece a funcionar, pulse el botón STOP y, a continuación, coloque la máquina a 2 m delante de la estación de acoplamiento, contra el cable delimitador.

• Introduzca su código de seguridad/código de fábrica de 4 dígitos y confirme con "OK".

• Pulse "START". Nota: El botón de parada de emergencia no borra sus ajustes personales.

• Introduzca su código de seguridad/código de fábrica de 4 dígitos y confirme con "OK".

Nota: El botón INICIO no borra sus ajustes personales.

Pulse el botón START/RESTART:

• Introduzca su código de seguridad/código de fábrica de 4 dígitos y confirme con "OK".

• Pulse "START". Nota: Si sólo se ve una barra en el indicador de nivel de batería, el robot cortacésped ya no tiene energía suficiente y sólo se puede reiniciar en la estación de carga.

• Si el robot cortacésped encuentra un obstáculo, da marcha atrás y cambia de dirección para evitarlo.

• Si no encuentra un nuevo camino en 3 segundos, la cuchilla se detiene.

• Si no encuentra un nuevo camino en 10 segundos, el robot se apaga y requiere un reinicio manual para volver a ponerse en marcha.

• Cuando llueve, el robot vuelve automáticamente a la estación de acoplamiento y comienza a cortar cuando se inicia el siguiente ciclo de trabajo.

• Las gotas de lluvia de las ramas que sobresalen pueden activar el sensor de lluvia; en este caso, el robot vuelve a la estación de acoplamiento (ver pantalla).

Sensores de elevación:

• Estos sensores están situados cerca de las 2 ruedas delanteras y miden el contacto de las ruedas con la superficie.

• Si el robot se levanta manualmente o si una o ambas ruedas chocan contra un agujero, el robot se apaga y debe volver a ponerse en marcha manualmente.

• Sólo podrá volver a arrancar el césped si desplaza la máquina de modo que quede a una distancia máxima de 50 cm del cable delimitador.

• Para empezar, debe seleccionar la zona y, a continuación, pulsar el botón "START". El ciclo de trabajo no se modifica.

Sensor de inclinación:

• El robot cortacésped lleva integrado un sensor de 6 ejes que mide el ángulo de inclinación en todas las direcciones.

• Si el ángulo de inclinación supera los 20°, las cuchillas se detienen inmediatamente, pero el robot sigue moviéndose.

• Si el ángulo vuelve a disminuir en 10 segundos, las cuchillas se reinician automáticamente. Sin embargo, si el ángulo no disminuye en 10 segundos, el cortacésped se apaga y requiere un reinicio manual.

• Sólo se puede volver a arrancar el césped si se desplaza la máquina de modo que quede a una distancia máxima de 50 cm del cable delimitador.

• Para empezar, debe seleccionar la zona y, a continuación, pulsar el botón "START". El ciclo de trabajo no se modifica. Mantenimiento y almacenamiento invernal: Para sacar el máximo partido a su robot cortacésped, es importante que inspeccione la máquina y su zona de corte con regularidad. Limpieza regular:

• Prolongará la vida útil de su robot cortacésped si lo mantiene limpio con regularidad retirando hojas, ramas y suciedad. Nota: Es muy importante utilizar SÓLO un cepillo o un paño seco para la limpieza. El uso de agua puede dañar el sistema eléctrico. Cubierta superior

• Levante la cubierta superior y límpiela con un cepillo suave para eliminar la hierba y la suciedad. Puede limpiarla con un paño húmedo (NO la aclare con agua debido a los componentes electrónicos). Parte inferior

• Limpie también la parte inferior con un cepillo suave.

• Asegúrese especialmente de que las cuchillas y el portacuchillas puedan girar libremente. Nota: ¡Recuerde desconectar el interruptor principal antes de limpiar! Si el robot cortacésped circula con frecuencia sobre hierba húmeda, se depositará automáticamente más hierba en la cámara de corte. Esto reduce considerablemente el rendimiento de corte, por lo que es muy importante eliminar la hierba. TambiénManual_FX-RB218_Int24_rev1

es necesario limpiar las cuchillas del rotor con regularidad para que puedan girar. Estación de carga

• También debe limpiar la estación de carga con regularidad eliminando la suciedad y la hierba de la placa base para evitar un mal contacto entre los contactos de carga de la estación de carga y el robot.

• Es importante comprobar que los respectivos contactos de carga están correctamente conectados entre sí.

• Con el tiempo, la estación de carga puede hundirse un poco, ya que la superficie se hunde debido a la descomposición de la hierba.

• Limpie los contactos de carga del robot cortacésped y de la estación de carga varias veces durante la temporada con papel de lija fino o lana de acero. Es importante asegurarse de que todos los pernos, tornillos y tuercas estén siempre correctamente apretados para que el robot cortacésped tenga las mejores condiciones de trabajo posibles.

Sustitución de piezas de recambio: Cuchillas:

• Las cuchillas tienen 2 bordes afilados y pueden girarse si se han desafilado por un borde.

• Si ambos bordes están romos, las cuchillas pueden sustituirse fácilmente con un destornillador. Nota: Recuerde desconectar el interruptor de red antes de empezar a trabajar. en el robot.

• Una vez que haya quitado el tornillo, es importante que elimine la hierba y demás suciedad del soporte de la cuchilla.

• A continuación, puede insertar la nueva cuchilla.

• Enrosque bien el tornillo de la cuchilla. Compruebe si se pueden girar las cuchillas. Nota: Es importante que las 3 cuchillas se inviertan o sustituyan al mismo tiempo.

• En general, la duración de la batería es de 5 años, dependiendo de la carga de trabajo y del mantenimiento del robot cortacésped. Nota: ¡Utilice siempre piezas de repuesto originales/autorizadas!Manual_FX-RB218_Int24_rev1

46. Almacenamiento en invierno:

• Le recomendamos que guarde el robot cortacésped y la estación de carga en un lugar seco y sin heladas durante el invierno, una vez que haya retirado la hierba y demás suciedad (sólo con un paño seco y un rascador).

• Limpia cuidadosamente los tentáculos de carga de la estación de acoplamiento y las placas de cobre de la máquina para evitar la corrosión. Pule con lana de acero y aplica un poco de aceite sin ácido. Nota: Debes cargar el dispositivo cada 2 meses en invierno para maximizar la vida útil de la batería. prolongar la duración de la batería. Actualización del software Actualiza el software a través de USB:

• Guarde el software en un soporte de datos USB vacío

• Apague el robot cortacésped e inserte la memoria USB.

• Encienda el robot cortacésped y verá un número parpadeante en la pantalla.

• Cuando deja de parpadear, el software se ha actualizado correctamente;

• Apague el robot cortacésped y vuelva a encenderlo para comprobar si el software deseado aparece en la pantalla.

• Software deseado en la pantalla.

• Uxxx representa el software de la placa base, Cxxx representa el software de limitación.

47. Mensajes de estado/error

Como guía rápida en caso de que el robot cortacésped no funcione correctamente, puede consultar los códigos de error del dispositivo o seguir los pasos de solución de problemas que se indican a continuación para resolver el problema. Si el error persiste, póngase en contacto con el servicio de atención al cliente de Fuxtec.

Mensaje de error en el robot: Mostrar Descripción del error Acción

Interruptor de emergencia activado. Reinicia el robot.

Sensor de elevación activado. ¿Está bloqueada la rueda? Retire el obstáculo y reinicie el robot.

El robot está fuera del cableado delimitador. Coloque el robot dentro del cable delimitador.

El cable delimitador está roto. ¿El LED parpadea en rojo? Repare el cable delimitador y reinicie el robot.

Sensor de obstáculos/contacto activado. ¿Hay algún obstáculo? Reinicia el robot.

Consumo de energía del motor de accionamiento izquierdo demasiado elevado. ¿La hierba está demasiado alta? ¿Más de 4 cm? ¿Está bloqueada la rueda izquierda? Reinicia el robot.Manual_FX-RB218_Int24_rev1

Consumo de energía del motor de accionamiento derecho demasiado elevado. ¿La hierba está demasiado alta? ¿Más de 4 cm? ¿Está bloqueada la rueda derecha? Reinicia el robot.

Sobrecorriente en el motor de corte. ¿La hierba está demasiado alta? ¿Está bloqueado el disco de corte? Reinicie el robot.

Error en el estado de carga. Mal funcionamiento de la batería. Póngase en contacto con el servicio de atención al cliente de Fuxtec. E10 Sobretensión/subtensión. Mal funcionamiento de la batería. Póngase en contacto con el servicio de atención al cliente de Fuxtec. E11 Sensor de inclinación activado. ¿El ángulo de inclinación es superior a 20 grados? Reinicie el robot. E12 Obstáculo plano. Rodea el obstáculo con el cable delimitador. Reinicia el robot. E13 o "HOT" Sobrecalentamiento. Para proteger la batería del sobrecalentamiento (alta temperatura exterior), el cortacésped debe aparcarse a la sombra.

El robot no arranca. Señal presente ¿Está el robot fuera del cable delimitador? ¿Está conectado correctamente el cable delimitador?

El robot no arranca. No hay señal (estación de carga). ¿Está correctamente conectado el cable delimitador/la fuente de alimentación?

El robot no arranca. Los contactos de carga están defectuosos. Limpie los tentáculos de carga y las placas de cobre. Si la tensión está entre

28 - 32 V Póngase en contacto con

el servicio de atención al cliente de Fuxtec.

Tensión de la batería demasiado baja. Carga completamente el robot.

1) Coloque el robot sobre el cable delimitador.

2) Introduce el código de seguridad.

3) Active el botón Inicio.Manual_FX-RB218_Int24_rev1

Solución de problemas Estado Descripción del errorProblema posibleSolución del problema Planificación/Instalación El robot no abandona la estación de carga

El LED de la estación de carga se ilumina en rojo.

-Compruebe si hay roturas en el cable perimetral. -Robot no suficientemente cargado El LED de la estación de carga parpadea en verde.

- Continúe cargando el robot hasta que el indicador se ilumine en verde. Instalación incorrecta de la estación de carga La flecha "In" debe apuntar en dirección a la zona de trabajo. El cable sobrante se enrolla debajo de la estación de acoplamiento.

Acorte el cable delimitador para evitar el contacto y, por tanto, las interferencias. Corrosión en los contactos de carga

Limpia los contactos de carga con lana de acero Los contactos de carga de la estación no tocan correctamente los contactos de carga del robot. Compruebe si la estación se ha hundido / sigue en la báscula.

El sensor de lluvia está activo Limpiar todos los contactos metálicos con Spritus

Al recorrer el cable delimitador por primera vez, la trayectoria del robot es anormal o gira en algunos tramos de su recorrido. La función de reconocimiento del cable delimitador está averiada. Puede haber señales de interferencia externas en las proximidades, por ejemplo, redes eléctricas subterráneas, dispositivos eléctricos de alto rendimiento, etc.

Encierre esta zona de interferencias con su cable delimitador para mantener al robot alejado de esta zona.Manual_FX-RB218_Int24_rev1

El cable delimitador más cercano a su vecino debe colocarse a una distancia mínima de 2 m del suyo.

Coloque el cable delimitador de forma que el robot pueda reconocer la señal con normalidad.

El robot no se conecta a los contactos de carga cuando vuelve a la estación de carga. Estructura irregular de la estación de carga Comprueba la estructura de la estación de carga con un nivel de burbuja y alisa la superficie del césped si es necesario. Primer uso El robot se detiene y el indicador de nivel de batería sólo muestra un guión.

La batería está vacía

Devuelve el robot a la estación de carga y deja que se cargue. Nota: Si el indicador del robot se ilumina en verde constantemente, la batería está bien. Si el indicador del robot parpadea en verde durante más de 2 horas, la batería está defectuosa o no hay contacto entre los contactos de carga de la estación y los contactos del robot. El robot pasa por encima del cable delimitador y se detiene cerca de él. Las ruedas pueden estar cubiertas de barro y residuos, lo que provoca una mala adherencia. Limpia las ruedas del robot y, si es necesario, el césped.

El ángulo en las esquinas del alambre perimetral es inferior a 100°. Aumente el ángulo en consecuencia. La señal del cable perimetral es defectuosa Compruebe que la conexión de enchufe está correctamente asentada. Compruebe que el cable no esté roto. Durante el uso normal Ruidos fuertes y vibraciones Las cuchillas están desafiladas y el sistema Gire las cuchillas de corte o sustitúyalas. Por favor, haga ambas cosasManual_FX-RB218_Int24_rev1

de corte se queda sin redondez.

El disco de la cuchilla estaba dañado.

para todas las cuchillas al mismo tiempo.

Vuelva a colocar el disco.

Los tornillos de fijación del disco de corte están sueltos. Apriete con cuidado los tornillos correspondientes. Se han introducido objetos extraños entre el disco y la unidad Retire completamente los cuerpos extraños.

El robot corre, pero no corta la hierba La altura de corte está mal ajustada. Ajustar adecuadamente la altura de corte

El tiempo de trabajo regular después de cada proceso de carga se ha acortado. Los contactos de carga están sucios

Limpie cuidadosamente todos los contactos de carga.

La capacidad de la batería ha disminuido tras cargas y descargas frecuentes. Se necesita una batería nueva para que vuelva a funcionar con eficacia

El robot no sale habitualmente tras la activación previa del sensor de lluvia. El sensor de lluvia sigue activo Limpie a fondo todos los contactos metálicos con Spritus

Un robot da vueltas sobre sí mismo No encuentra ninguna señal Comprobar que no se han tendido más de 250 metros de cable (número total)

Vuelva a colocar la máquina en la estación de carga y cargue el cortacésped durante al menos 10 minutos. A continuación, apague el cortacésped y vuelva a encenderlo transcurrido aprox. 1 minuto. Ahora debería volver a aparecer la pantalla.Manual_FX-RB218_Int24_rev1

Nota: Si tiene problemas para reiniciar el robot, colóquelo a una distancia máxima de 50 cm del cable delimitador y reinícielo. Tus ajustes personales permanecerán inalterados.

Batería de litio Tensión 28V Capacidad de la batería de litio 2Ah Motor Motor eléctrico sin escobillas Velocidad de corte 2900 rpm Sistema de corte 3 cuchillas con función de leche Tamaño posible de la zona 600m² Ángulo máximo de ascenso 20° Velocidad máxima 0,4 m/s Tiempo de carga 90min Tiempo de ejecución 45min Nivel de ruido 60 dB(A) Anchura de corte 18 cm Alturas de corte 20 mm-60 mm Modo de corte Líneas rectas y modo aleatorio

49. Eliminación de residuos

ADVERTENCIA Inutilice las herramientas eléctricas en desuso antes de desecharlas:

• Las herramientas eléctricas alimentadas por la red eléctrica desenchufándolas,

• herramientas eléctricas accionadas por batería extrayendo la batería. Sólo para países de la UE ¡No tire las herramientas eléctricas a la basura doméstica! De conformidad con la Directiva europea 2012/19/CE sobre residuos de aparatos eléctricos y electrónicos y su transposición a la legislación nacional, los aparatos eléctricos usados deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente. Recuperación de materias primas en lugar de eliminación de residuos. Los aparatos, accesorios y embalajes deben reciclarse de forma respetuosa con el medio ambiente. Las piezas de plástico se etiquetan para su reciclado por tipos. ADVERTENCIAManual_FX-RB218_Int24_rev1

No tire las pilas recargables/baterías a la basura doméstica, al fuego o al agua. No abra las pilas recargables usadas. Las pilas/baterías recargables deben recogerse, reciclarse o desecharse de forma respetuosa con el medio ambiente. Sólo para países de la UE: De conformidad con la Directiva 2006/66/CE, las pilas/baterías recargables defectuosas o usadas deben reciclarse. NOTA Póngase en contacto con su ayuntamiento para obtener información sobre las opciones de eliminación, Recicle las materias primas en lugar de eliminarlas con la basura doméstica.Manual_FX-RB218_Int24_rev1

50. UE Declaración de conformidad

Fabricante / Productor FUXTEC GmbH Kappstraße 69, 71083 Herrenberg Deutschland / Alemania Teléfono: [phone] Fax: [phone] Correo electrónico: [e-mail] Web: www.fuxtec.de Designación / nombre Märoboter / Robot cortacésped FX-RB218 Directiva CE MD Directiva: 2006 / 42 /CE Angewandte Normen / normas aplicables EN 60335-1:2012+A11:2014+A13:2017 EN 62233:2008 Por la presente declaramos que la máquina arriba mencionada, en la versión comercializada por nosotros

cumple los requisitos básicos de seguridad y salud de la Directiva CE enumerada. Por la presente declaramos que la máquina arriba mencionada cumple los requisitos esenciales de seguridad y salud de las directivas CE arriba mencionadas. Almacenamiento de la documentación técnica: FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Alemania, T. Gumprecht, Director General.

Sensores Sensor de obstáculos/toque:

67. Mensagens de estado/erro
