Tipo de produto	Barra de som
Marca	Samsung
Modelo	HW-S66A
Dimensões (L x A x P)	764.0 x 68.0 x 125.0 mm
Peso	3.0 kg
Alimentação	Adaptador CA/CC 19V (CC)
Consumo em espera	5.2 W
Formatos de áudio suportados	LPCM 2ch, Dolby Audio, DTS
Canais de áudio	2.1 (extensível a 5.1 com caixas surround opcionais)
Conectividade	HDMI (ARC), entrada óptica, Bluetooth, Wi-Fi, USB (serviço)
Funções sem fio	Bluetooth, Wi-Fi, AirPlay 2
Assistente de voz integrado	Amazon Alexa (ativação via botão dedicado)
Aplicativo compatível	SmartThings
Potência de saída	(30W x 2) + (30W x 2) + (30W x 2) + 20W
Fixação na parede	Sim, kit de montagem fornecido
Controle remoto	Sim (pilhas AA incluídas)
Manutenção e limpeza	Use um pano seco e macio. Evite produtos abrasivos e umidade.
Segurança	Não exponha à umidade ou chuva. Desconecte em caso de tempestade.
Peças de reposição e reparabilidade	Entre em contato com o atendimento ao cliente Samsung para peças e reparos.
Informações gerais	Temperatura de operação: +5°C a +35°C. Em conformidade com as normas da UE.

Perguntas frequentes - HW-S66A SAMSUNG

Como conectar a barra de som à TV via HDMI ARC?

Certifique-se de que sua TV suporta HDMI ARC. Conecte um cabo HDMI entre a porta HDMI (ARC) da barra de som e a porta HDMI ARC da TV. Ligue os dois dispositivos. Na barra de som, selecione o modo 'Entrada de Áudio Digital' usando o botão multifuncional ou o controle remoto. O som da TV será então transmitido pela barra de som.

Como emparelhar um dispositivo móvel via Bluetooth?

Na barra de som, pressione e segure (cerca de 5 segundos) o botão PAIR no controle remoto ou o botão Microfone ativado/desativado no aparelho até que o LED pisque em azul. Em seu dispositivo móvel, ative o Bluetooth e procure por dispositivos. Selecione '[AV] Samsung Soundbar S60A / S61A' na lista. A conexão é estabelecida quando o LED fica azul fixo.

A barra de som não liga, o que fazer?

Verifique se o cabo de alimentação está corretamente conectado à barra de som e a uma tomada elétrica funcional. Certifique-se de que o adaptador CA/CC está bem conectado. Se o problema persistir, desconecte o cabo de alimentação por alguns minutos e reconecte-o. Se a barra de som ainda não ligar, entre em contato com o atendimento ao cliente Samsung.

Como instalar a barra de som na parede?

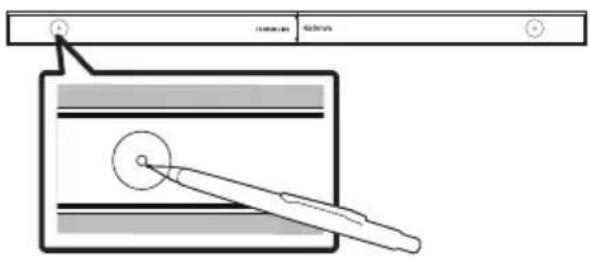

Use o guia de fixação na parede fornecido para marcar as posições dos parafusos na parede. Faça furos e insira buchas adequadas. Fixe os suportes de fixação na parede na parte traseira da barra de som usando os parafusos fornecidos. Pendure a barra de som nos parafusos da parede deslizando para baixo. Certifique-se de que a instalação está firme e que a barra de som está nivelada.

Como redefinir a barra de som para as configurações de fábrica?

Ligue a barra de som. Mantenha pressionados simultaneamente os botões Volume - e Volume + no aparelho por pelo menos 5 segundos. O LED piscará em branco, depois três piscadas ciano e uma piscada vermelha antes de apagar. A barra de som é então redefinida. Todas as configurações serão apagadas.

Como atualizar o software via USB?

Acesse o site www.samsung.com, procure seu modelo e baixe a atualização do firmware. Descompacte o arquivo e coloque-o em um pendrive formatado em FAT32. Conecte o pendrive na porta SERVICE na parte traseira da barra de som. Ligue a barra de som. A atualização inicia automaticamente e o LED branco se move da esquerda para a direita. Não desconecte o aparelho durante a atualização.

O som está cortando ou falhando no Bluetooth, o que fazer?

Verifique se o dispositivo Bluetooth está a menos de 10 metros da barra de som e se nenhum obstáculo (parede, porta) interfere no sinal. Afaste dispositivos que possam causar interferência (micro-ondas, roteadores Wi-Fi). Se o problema persistir, desconecte e reconecte o Bluetooth. Redefina a barra de som se necessário.

Como configurar a Alexa na barra de som?

Instale o aplicativo SmartThings em seu dispositivo móvel e adicione a barra de som. Siga as instruções para conectar-se à sua conta Amazon Alexa. Uma vez configurada, pressione o botão Multifunção da barra de som por 3 segundos para ativar a Alexa. Você pode então dar comandos de voz (clima, música, etc.).

Posso conectar caixas surround adicionais?

Sim, a barra de som suporta as caixas surround sem fio Samsung SWA-9100S e o subwoofer SWA-W500 (vendidos separadamente). Para conectá-los, pressione o botão ID SET na parte traseira da barra de som e, em seguida, nas caixas surround para emparelhá-las. Consulte o manual das caixas para mais detalhes.

Como limpar a barra de som?

Use um pano macio e seco para remover o pó. Para manchas difíceis, umedeça levemente o pano com água e detergente suave (tipo detergente líquido). Em seguida, seque com um pano seco. Nunca borrife água diretamente na barra de som e não use produtos abrasivos ou solventes.

MANUAL DE UTILIZADOR HW-S66A SAMSUNG

PARA REDUZIR O RISCO DE CHOQUES ELÉCTRICOS, NÃO RETIRE A TAMPA POSTERIOR. O INTERIOR NÃO CONTÉM PEÇAS PASSÍVEIS DE REPARAÇÃO PELO UTILIZADOR.

A MANUTENÇÃO DEVE SER EFECTUADA POR PESSOAL TÉCNICO QUALIFICADO.

Consulte a tabela abaixo para uma explicação dos símbolos que poderão estar no seu produto Samsung.

	CUIDADORISCO DE CHOQUEELÉCTRICO.NÃO ABRIR.
	Este símbolo indica a presença de alta tensão no interior do produto.É perigoso estabelecer qualquer tipo de contacto com as peças existentes no interior do produto.
	Este símbolo indica a existência de documentação importante relativa ao funcionamento e manutenção deste produto (fornecida com o mesmo).
	Produto de classe II: Este símbolo indica que não é necessária uma ligação eléctrica de segurança à terra.Se este símbolo não se encontrar num produto com fio de ligação à rede, o produto DEVERÁ possuir uma ligação de proteção segura à terra.
	Tensão CA: Este símbolo indica que a tensão nominal é CA.
	Tensão CC: Este símbolo indica que a tensão nominal é CC.
	Cuidado, consulte as instruções de utilização: Este símbolo aconselha o utilizador a consultar o manual do utilizador quanto a informações de segurança.

AVISO

- Para reduzir o risco de fogo ou de choque elétrico, não exponha este aparelho à chuva ou à humidade.

CUIDADO

• PARA EVITAR CHOQUES ELÉCTRICOS, INSIRA TOTALMENTE A PARTE LARGA DA FICHA NA RANHURA LARGA.
• Este aparelho deve ser sempre ligado a uma tomada com ligação à terra.
• Para desligar o aparelho da corrente, tem de retirar a ficha da tomada eléctrica, pelo que a ficha tem de estar facilmente acessível.
• Não exponha o aparelho a gotas ou salpicos. Não coloque objectos com líquidos, tais como vasos, em cima do aparelho.
• Para desligar completamente o aparelho, tem de desligar o cabo de alimentação da tomada de parede. Por este motivo, o cabo de alimentação tem de estar sempre facilmente acessível.

PRECAUÇÕES

1. Certifique-se de que a fonte de alimentação CA da sua residência está em conformidade com os requisitos elétricos indicados no autocolante de características na parte inferior do produto. Instale o produto na horizontal, sobre uma base adequada (móvel), com espaço suficiente para permitir a ventilação 7\~10 cm. Certifique-se de que os orifícios de ventilação não estão tapados. Não coloque a unidade sobre amplificadores ou sobre outro tipo de equipamento que possa aquecer. Esta unidade foi concebida para uma utilização contínua. Para desligar completamente a unidade, desligue a ficha CA da tomada de parede. Desligue a unidade quando não tencionar utilizá-la durante muito tempo.

2. Durante trovoadas, desligue a ficha de corrente da rede eléctrica. Os picos de tensão durante uma trovoada podem danificar a unidade.

3. Não exponha a unidade à luz solar directa nem a outras fontes de calor. A unidade poderá sobreaquecer e ficar danificada.

4. Proteja o produto da humidade (por exemplo, vasos) e de calor (por exemplo, uma lareira) ou de equipamento que crie campos magnéticos ou eléctricos fortes. Desligue o cabo de alimentação da tomada eléctrica se a unidade não funcionar correctamente. O produto não se destina a utilização industrial. Utilize este produto apenas para fins pessoais. Pode ocorrer condensação se o produto ou o disco tiverem sido arm zenados em temperaturas baixas. Se transportar a unidade no Inverno, aguarde aproximadamente 2 horas para que a unidade fique à temper tura ambiente, antes de utilizar.

5. As pilhas utilizadas neste produto contêm químicos nocivos para o ambiente. Não deite as pilhas no lixo doméstico. Não elimine as pilhas através de fogo. Não provoque curto-circuito, não desmonte nem sobreaqueça as pilhas. CUIDADO : Pode provocar uma explosão, se substituir as pilhas incorrectamente. Substitua-as apenas pelo mesmo tipo de pilhas ou por um tipo equivalente.

Limpeza de tecidos

Remova imediatamente qualquer sujidade ou mancha na superfície do produto.

Pode ser menos eficaz remover e limpar determinadas substâncias ou se forem deixadas por tempo prolongado.

CUIDADO

- Use um aspirador de pó ou um rolo tira-pelos para remover pó, marcas de mão e coisas semelhantes.

- Algumas escovas de limpeza podem danificar o produto, dependendo dos materiais que estas contenham. - Toalhas e panos de limpeza podem deixar cotão ou sujidade no produto.

- Não use as unhas ou outros utensílios para raspar a sujidade. Pode danificar o tecido.

- Para remover óleo ou manchas de líquidos, use um pano branco limpo e humedecido com água. Se a mancha não sair, limpe-a com uma mistura de água e sabão neutro (como detergentes para a loiça) e um pano.

- Um sabão ou detergente não neutros podem causar descoloração ou danificar o tecido.

- Após a limpeza, use um pano seco ou um secador para secar a área.

– Não use força excessiva, para que o tecido não descolore ou fique danificado.

CONTEÚDOS

01 Verificar os componentes 7

Inserir as pilhas antes de utilizar o controlo remoto (X 2 pilhas AA) ____ 7

02 Descrição geral do produto 8

Painel superior do Soundbar 8

Painel inferior do Soundbar 10

03 Utilizar o controlo remoto 11

Como utilizar o controlo remoto ____ 11

Utilizar os botões escondidos (botões com mais de uma função) ____ 14

Especificações de saída para diferentes modos de efeitos sonoros ____ 14

Ajuste do volume do Soundbar com o controlo remoto de um televisor ____ 15

04 Ligar o Soundbar 16

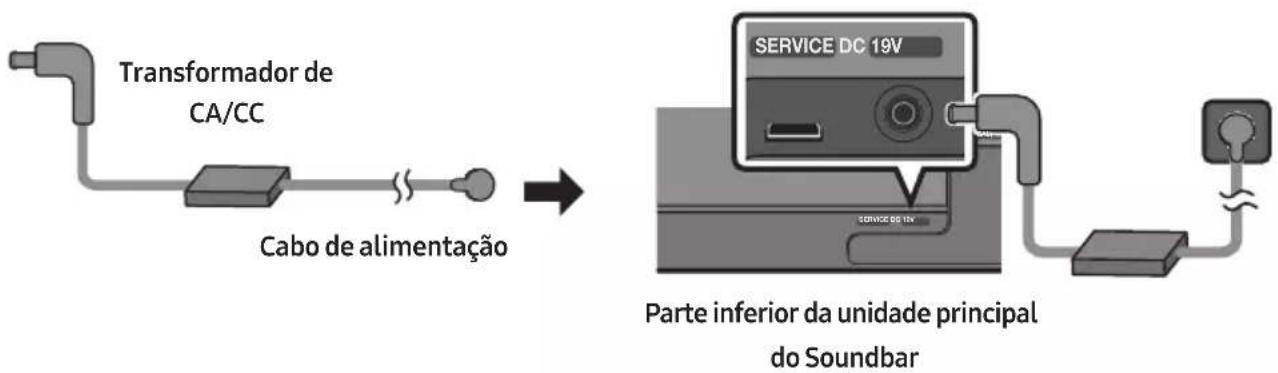

Ligar à corrente elétrica 16

Ligar um SWA-9100S (vendido em separado), SWA-W500

(vendido em separado) ao Soundbar 16

05 Usar uma ligação com fios ao televisor 17

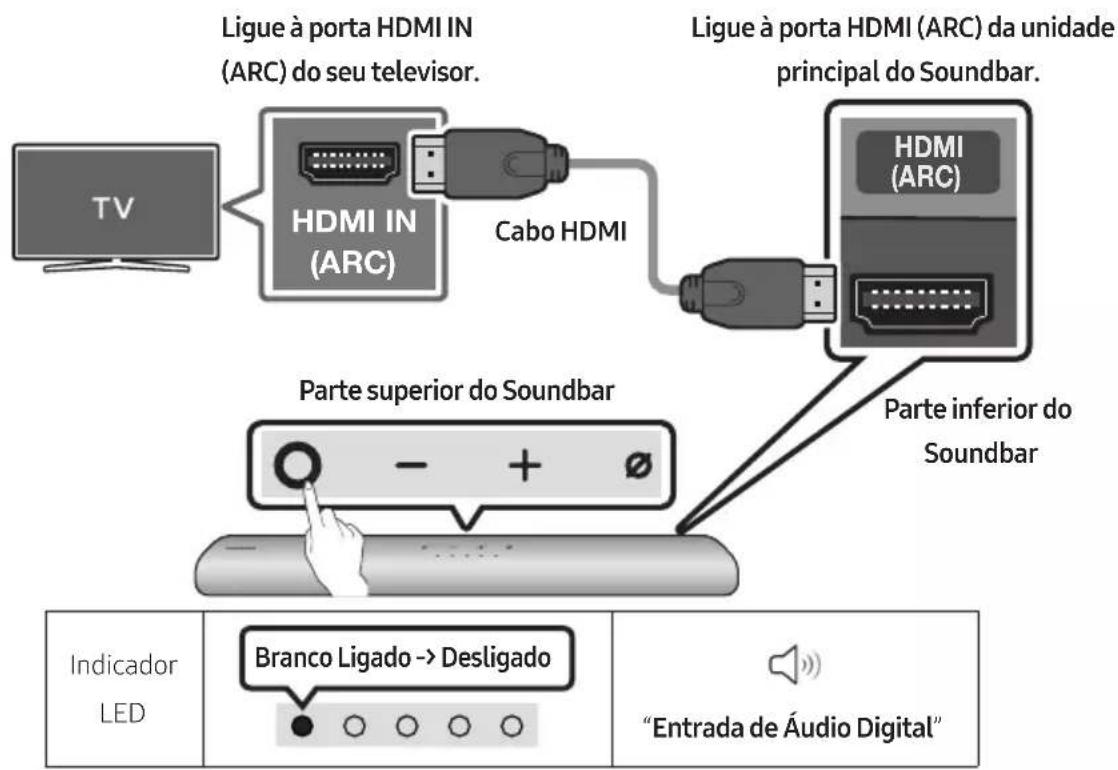

Método 1. Ligar com um cabo HDMI ____ 17

Método 2. Ligar com cabo ótico ____ 19

06 Usar uma ligação sem fios ao televisor 20

Método 1. Ligar através de Bluetooth ____ 20

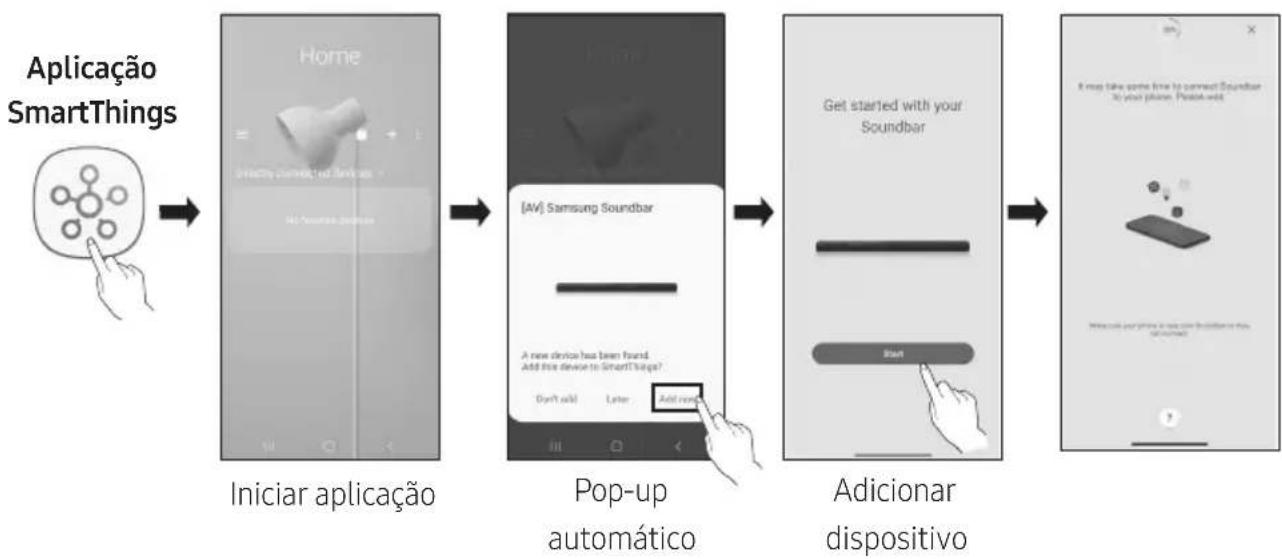

Método 2. Ligar através de Wi-Fi ____ 22

07 Ligar a um dispositivo externo 23

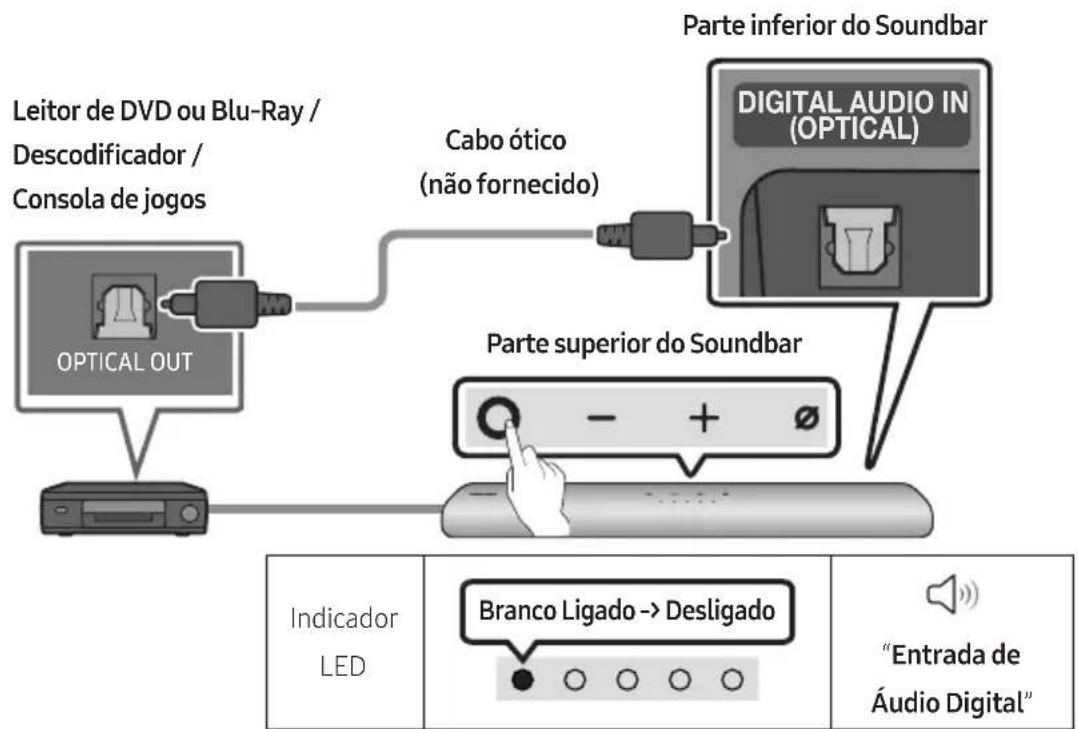

Ligar com cabo ótico ____ 23

08 Ligar a um dispositivo móvel 24

Método 1. Ligar através de Bluetooth ____ 24

Método 2. Ligar através de Wi-Fi (Rede sem fios) ____ 27

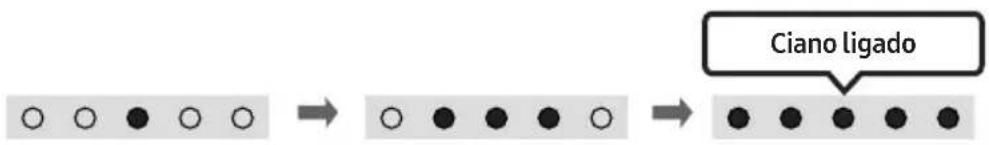

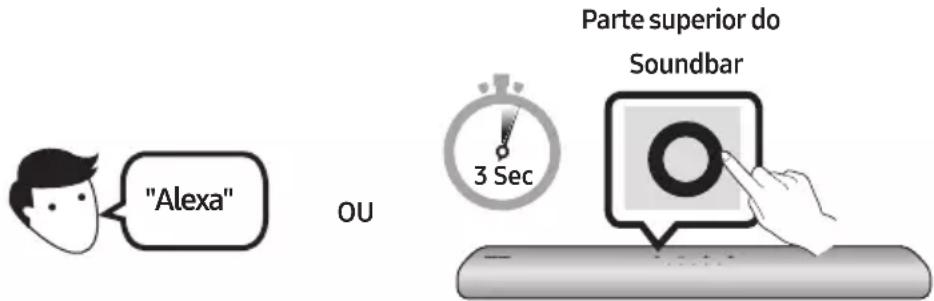

Introdução à Amazon Alexa (Alexa Incorporada) 28

Introdução à Alexa com um Produto Amazon (Funciona com a Alexa) ____ 30

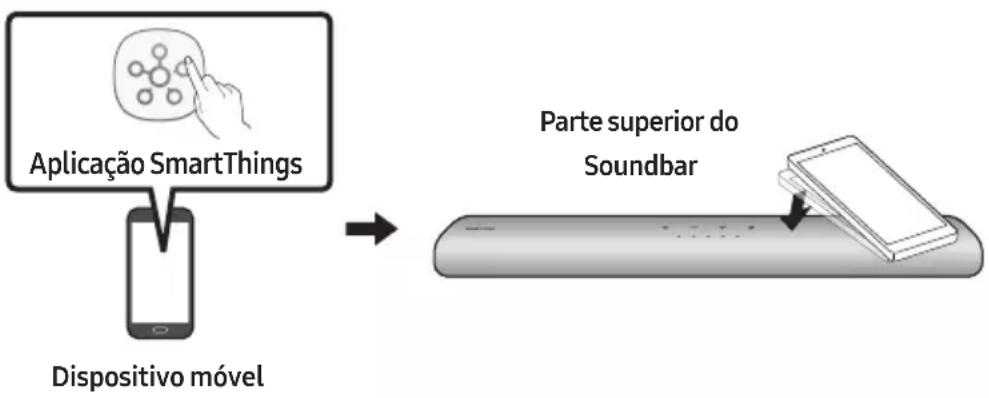

Utilizar o Tap Sound ____ 32

09 Ligar ao Apple AirPlay 2 33

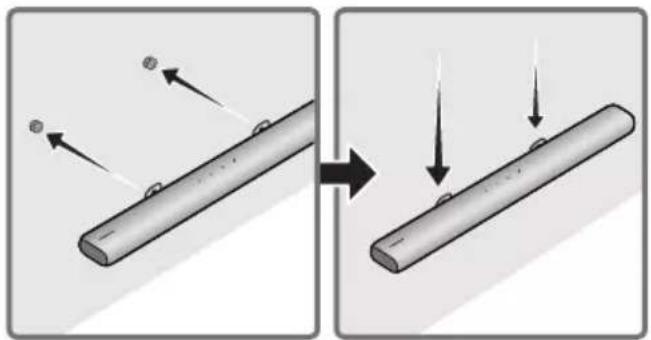

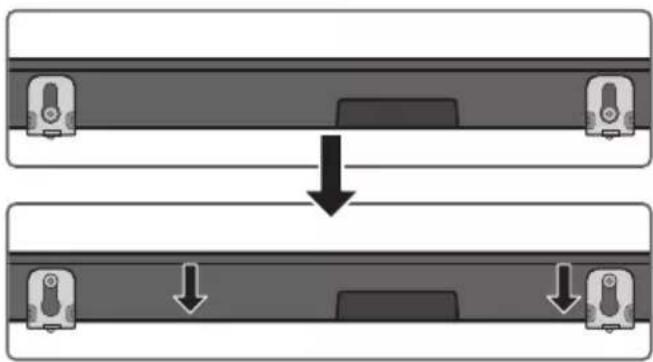

10 Instalar o suporte de parede 34

Precauções para a instalação ____ 34

Componentes do suporte de parede 34

11 Instalar o Soundbar em frente ao televisor 36

12 Atualização do software 37

Atualização automática 37

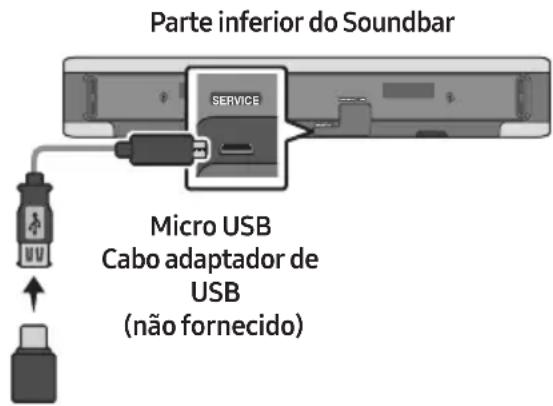

Atualização por USB 37

Reposição ____ 38

13 Resolução de problemas 39

14 Licenças 41

15 Aviso de Licença de Open Source 41

16 Nota Importante sobre o Serviço 42

17 Especificações e Guia 43

Especificações 43

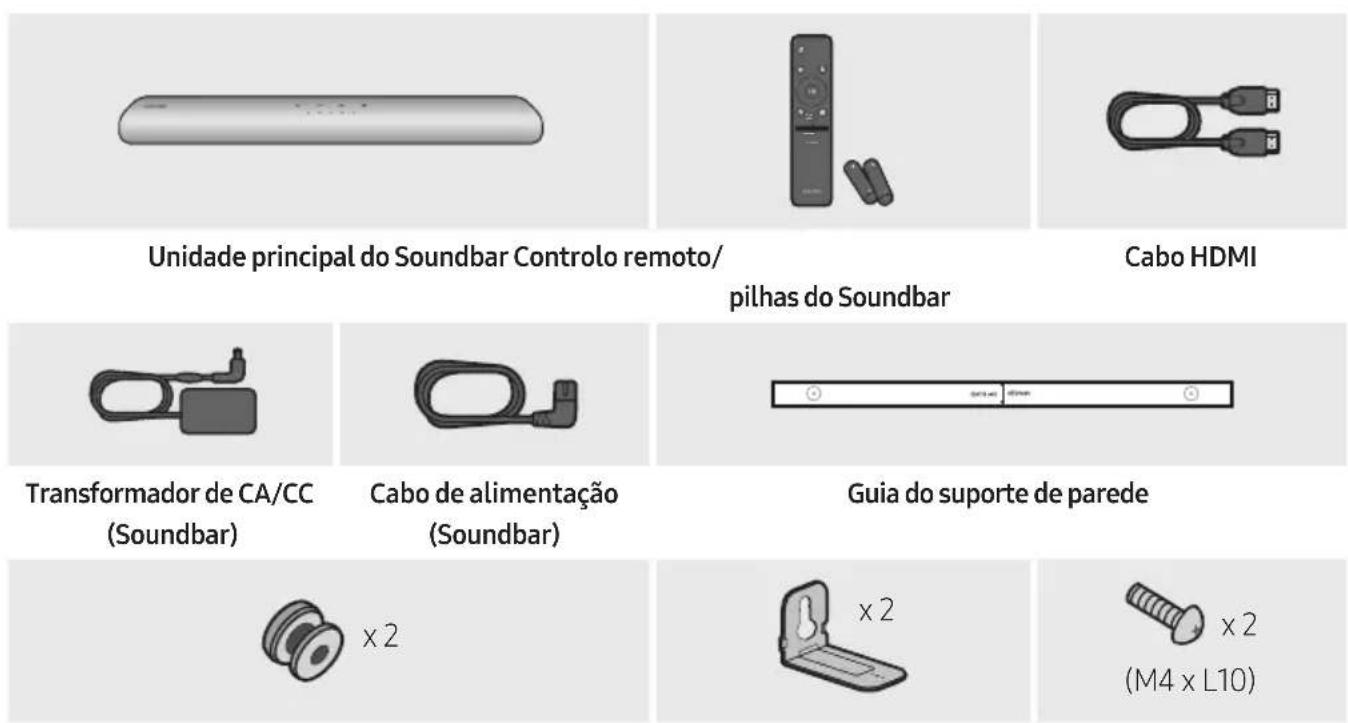

01 VERIFICAR OS COMPONENTES

Parafuso de fixação Suporte de parede Parafuso

• Para obter mais informações sobre a fonte de alimentação e o consumo de energia, consulte a etiqueta no produto. (Etiqueta: Parte inferior da unidade principal do Soundbar)
• Para adquirir componentes adicionais ou cabos opcionais, entre em contacto com o Centro de assistência técnica ou com o Atendimento ao cliente da Samsung.
• Para mais informações sobre o suporte de parede, consulte a página 34.
• A conceção, as especificações e o ecrã da aplicação estão sujeitos a alteração sem aviso prévio.
• O aspeto dos acessórios pode ser ligeiramente diferente das ilustrações acima.

Inserir as pilhas antes de utilizar o controlo remoto (X 2 pilhas AA)

Deslize a tampa traseira na direção da seta até ser totalmente removida. Insira 2 pilhas AA (1,5 V) orientadas corretamente em função da polaridade. Coloque novamente a tampa traseira deslizando-a.

02 DESCRIÇÃO GERAL DO PRODUTO

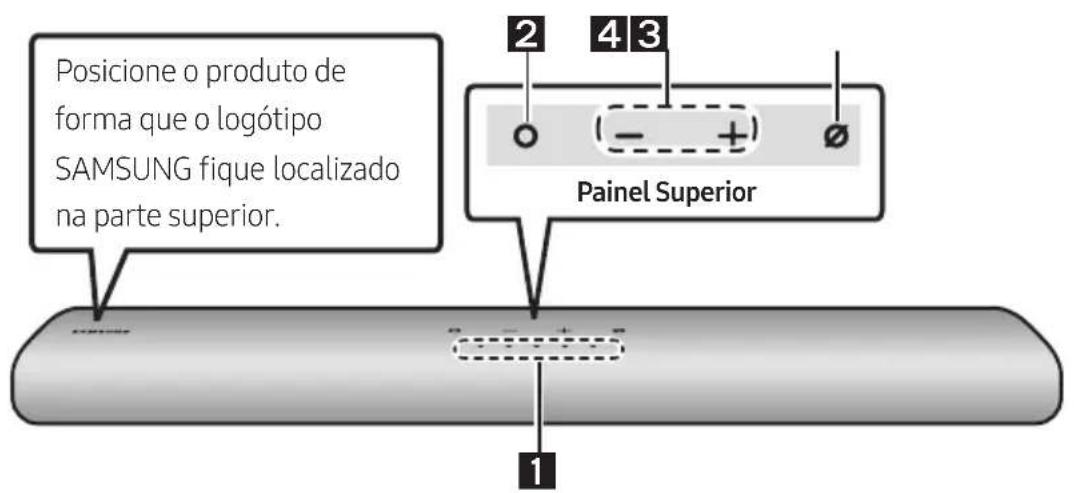

Painel superior do Soundbar

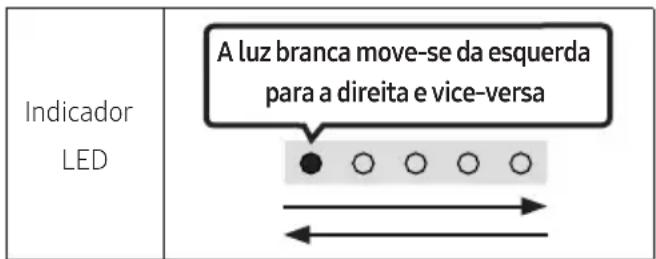

1	Indicador LED	O indicador LED pisca, fica aceso ou muda de cor dependendo do modo ou estado atual do Soundbar. A cor do indicador LED e o número de luzes indicam o modo ativo como descrito abaixo.
		LED branco	LED branco	LED Multicores	LED branco	LED branco
		O LED Multicores muda para Branco, Ciano, Verde, Vermelho e Azul, dependendo do modo ou estado.
2	Botão Multi Funções	Em modo de espera, prima o botão (Multi Funções) para ligar o Soundbar.Prima o botão (Multi Funções) para alterar o modo. Sempre que alterar o modo, o LED ilumina-se de branco e, em seguida, desliga-se.
		Indicador LED	Branco Ligado -> Desligado
			"Entrada de Áudio Digital" ou "TV ARC"	"Wi-Fi" "Bluetooth"
3	Botão Volume	Prima o botão (Volume) para ajustar o volume.
[4A50]	Botão Microfone Ligado/ Desligado	Prima o botão (Microfone Ligado/Desligado) para ligar ou desligar o microfone. Quando o microfone está desligado, o Indicador LED fica vermelho.
		Indicador LED	Vermelho Ligado
			“Microfone Desligado”	“Microfone Ligado”

Indicador LED
	“Microfone Desligado”	“Microfone Ligado”

• Ao ligar o cabo CA, o botão ligar/desligar começa a funcionar dentro de 4 a 6 segundos.
• Ao ligar esta unidade, há um atraso de 4 a 5 segundos antes de ser emitido um som.
• Se ouvir sons provenientes do televisor e do Soundbar, vá ao menu Definições para o áudio do televisor e mude o altifalante do televisor para Altifalante Exter..
• Pode ligar e desligar o feedback de áudio com a aplicação SmartThings. Para mais informações sobre como utilizar a aplicação SmartThings, consulte “Método 2. Ligar através de Wi-Fi (Rede sem fios)”.

Painel inferior do Soundbar

1	ID SETPrima para ligar, sem fios, o Soundbar às colunas Surround e a um subwoofer.(A coluna surround e o subwoofer são vendidos em separado.)
2	NETWORKPrima para ligar a uma rede sem fios (Wi-Fi) através da aplicaçãoSmartThings.
3	SERVICELigue um dispositivo de armazenamento USB para atualizar o software do produto.
4	DC 19V (Entrada da fonte de alimentação)Ligue o transformador de CA/CC. (Consulte a página 16)
5	DIGITAL AUDIO IN (OPTICAL)Ligue a uma saída digital (ótica) de um dispositivo externo. (Consulte a página 23)
6	HDMI (ARC)Ligue à tomada fêmea HDMI (ARC) num televisor. (Consulte a página 17)

• Ao desligar o cabo de alimentação do transformador de CA/CC de uma tomada elétrica, puxe a ficha. Não puxe o cabo.
• Não ligue esta unidade ou outros componentes a uma tomada de CA até que todas as ligações entre os componentes estejam concluídas.

03 UTILIZAR O CONTROLO REMOTO

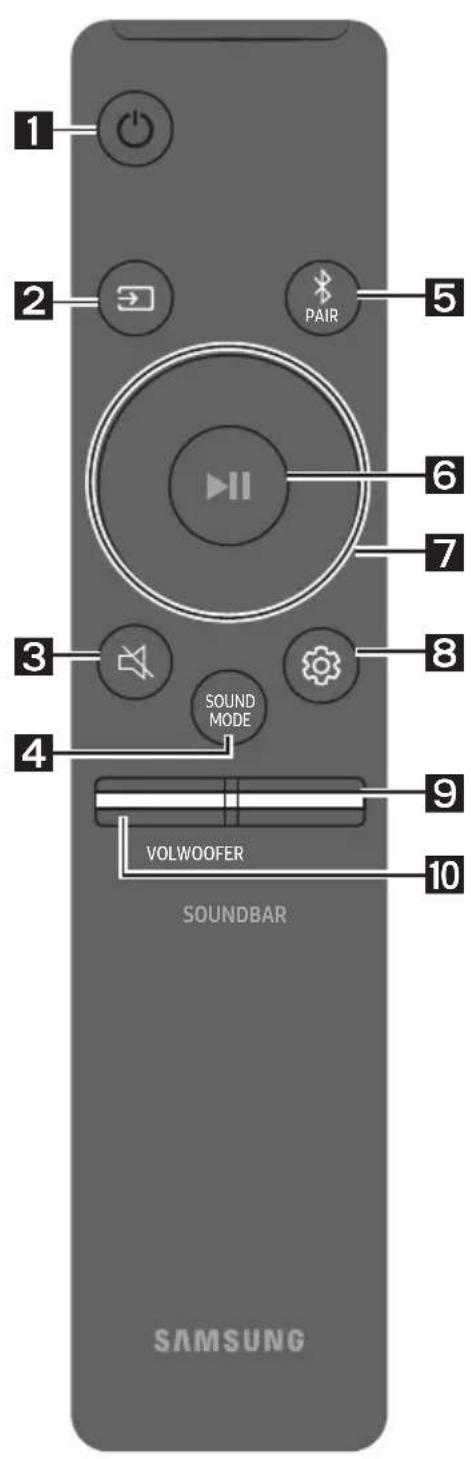

Como utilizar o controlo remoto

1	Ligar/Desligar Liga e desliga o Soundbar.
	Indicador LED	Ciano pisca X1 Ligado	Vermelho pisca X3 Desligado
	• Função Auto Power Down Esta unidade desliga-se automaticamente nas seguintes situações: - Em modo "Entrada de Áudio Digital" ou "TV ARC" / "Wi-Fi" / "Bluetooth", caso não haja sinal de áudio durante 18 minutos.
2	→(Origem) Prima para selecionar uma fonte ligada ao Soundbar. • Ligado/Desligado Feedback de Áudio Pode ligar ou desligar o Feedback de Áudio. Mantenha premido o botão →(Origem) no telecomando durante 5 segundos enquanto o Soundbar está desligado (modo de espera).
	Indicador LED	Ciano pisca X1 Ligado	Vermelho pisca X1 Desligado
3	(Sem som) Prima o botão →(Sem som) para colocar no silêncio. Prima-o novamente para repor o som.
	Indicador LED	Pisca X repetidamente ○○○○●

4	SOUND MODEAo premir o botão, pode selecionar o modo de áudio desejado. Sempre que o modo for alterado, o LED Multicores pisca uma luz branca.
	IndicadorLED
		“Padrão” → “Música” → “Som Adaptativo”
	•PadrãoEmite o som original.•MúsicaOferece um som mais natural e envolvente para conteúdos de música.•Som AdaptativoAnalisa o conteúdo em tempo real e fornece automaticamente o campo sonoro ótimo com base nas características do conteúdo.

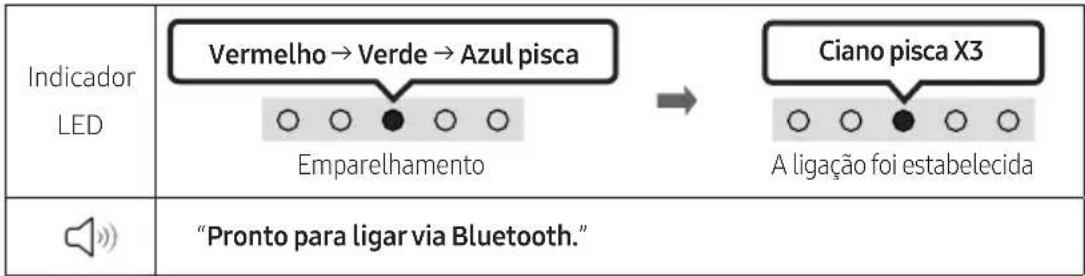

5	*** Bluetooth PAIRMude o Soundbar para modo de emparelhamento por Bluetooth.Ao premir o botão, o LED mostra as alterações, como ilustrado abaixo.•Até o emparelhamento estar concluído, o LED Multicores altera-se, por sua vez, comoVermelho→Verde → Azul.
6	▶II (Reproduzir / Pausa)Pode também reproduzir ou pausar música premindo o botão.
7	Cima/Baixo/Esquerda/DireitaPrima Cima/Baixo/Esquerda/Direita no botão para selecionar ou definir as funções.•Saltar MúsicaPrima o botãoDireita para selecionar o próximo ficheiro de música. Prima o botãoEsquerda para selecionar o ficheiro de música anterior.

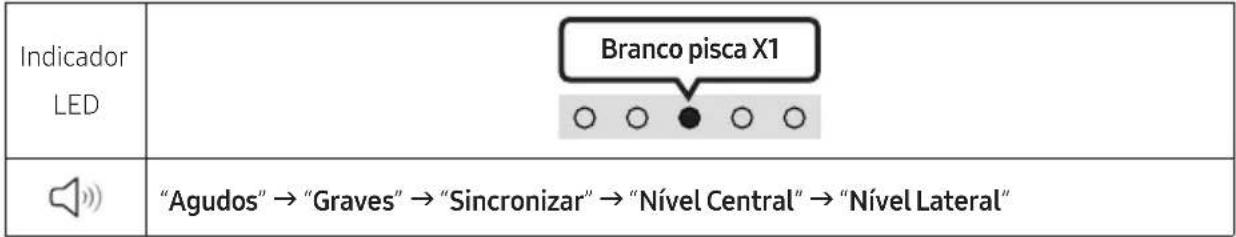

8	(Controlo de som)Ao premir o botão, pode selecionar o modo de áudio desejado. Pode ajustar o item desejado ao usar os botõesCima/Baixo. Sempre que o modo for alterado, o LED Multicores pisca uma luz branca.Para controlar os sons agudos ou graves, selecione “Agudos” ou “Graves” nas Definições de Som e defina o nível entre -6 e +6 usando os botõesCima/Baixo.Mantenha premido o botão(Controlo de som) durante cerca de 5 segundos para ajustar o som a cada banda de frequência. Pode selecionar 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz e 10 kHz com os botõesEsquerda/Direitae cada opção pode ser ajustada para uma definição entre -6 e +6 com os botõesCima/Baixo.(Certifique-se de que o modo de som está definido como “Padrão”).Para controlar o volume de cada coluna, selecione “Nível Central” ou “Nível Lateral” nas Definições de Som e defina o nível entre -6 e +6 com os botõesCima/Baixo.Se o vídeo no televisor e o áudio no Soundbar não estiverem sincronizados, selecione “Sincronizar” no Controlo de som e defina o atraso de áudio para um valor entre 0 e 300 milissegundos com os botõesCima/Baixo.“Sincronizar” só é suportado em algumas funções.Se os Altifalantes Surround estiverem ligados, selecione “Nível Posterior” e, em seguida, utilize os botõesCima/Baixopara ajustar o volume num intervalo de -6 a +6.
[HDAT]	NÍVEIS (GRAVES) DO WOOFERPrima o botão para cima ou para baixo para ajustar o volume do woofer (graves) para -12 ou entre -6 e +6. Para definir o volume do woofer (graves) para 0 (padrão), prima o botão.
[22X4]	VOLUMEPrima o botão para cima ou para baixo para ajustar o volume.
	IndicadorLED	Branco move-se para a direita X1Aumentar Volume	Branco move-se para a esquerda X1Diminuir Volume

• Para controlar os sons agudos ou graves, selecione "Agudos" ou "Graves" nas Definições de Som e defina o nível entre -6 e +6 usando os botões Cima/Baixo.
• Mantenha premido o botão (Controlo de som) durante cerca de 5 segundos para ajustar o som a cada banda de frequência. Pode selecionar 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz e 10 kHz com os botões Esquerda/Direita e cada opção pode ser ajustada para uma definição entre -6 e +6 com os botões Cima/Baixo.
• Para controlar o volume de cada coluna, selecione "Nível Central" ou "Nível Lateral" nas Definições de Som e defina o nível entre -6 e +6 com os botões Cima/Baixo.
• Se o vídeo no televisor e o áudio no Soundbar não estiverem sincronizados, selecione "Sincronizar" no Controlo de som e defina o atraso de áudio para um valor entre 0 e 300 milissegundos com os botões Cima/Baixo.
• Se os Altifalantes Surround estiverem ligados, selecione "Nível Posterior" e, em seguida, utilize os botões Cima/Baixo para ajustar o volume num intervalo de -6 a +6.

NÍVEIS (GRAVES) DO WOOFER

VOLUME

Indicador LED

Aumentar Volume

Diminuir Volume

Utilizar os botões escondidos (botões com mais de uma função)

Botão escondido		Página de referência
Botão do controlo remoto Função
WOOFER (Cima)	Controlo remoto do televisor Ligado/Desligado (em espera)	Página 15
Cima ID SET
(Controlo de som)	Equilíbrio de 7 bandas Página 13
(Origem)	Ligado/Desligado Feedback de Áudio (em espera)	Página 11

Especificações de saída para diferentes modos de efeitos sonoros

Efeito Entrada		Potência
		Apenas com o subwoofer	Com subwoofer e kit de colunas traseiras sem fios
Padrão	2.0 canais 2.1 canais	2.1 canais
	5.1 canais 2.1 canais	5.1 canais
Música	2.0 canais 5.1 canais	7.1 canais
	5.1 canais 5.1 canais	7.1 canais
Som Adaptativo	2.0 canais 5.1 canais	7.1 canais
	5.1 canais 5.1 canais	7.1 canais

- O kit de colunas traseiras sem fios da Samsung e o subwoofer podem ser comprados em separado. Para comprar o kit ou o subwoofer, contacte o fornecedor onde comprou o Soundbar.

Ajuste do volume do Soundbar com o controlo remoto de um televisor

Ajuste o volume do Soundbar com o controlo remoto do televisor.

- Esta função só pode ser utilizada com controlos remotos por infravermelhos. Os controlos remotos Bluetooth (controlos remotos que requerem emparelhamento) não são suportados.

- Defina o altifalante do televisor para Altifalante Exter.. para utilizar esta função.

- Fabricantes que suportam esta função: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Desligue o Soundbar.
2. Mantenha premido o botão WOOFER durante 5 segundos.

Cada vez que mantiver premido o botão WOOFER durante 5 segundos, o modo muda pela seguinte ordem: "Off-TV Remote" (modo predefinido), "Samsung-TV Remote", "All-TV Remote".

Botão do controlo remoto Indicador LED Estado
		"Off-TV Remote"(Modo predefinido)	Desative o controlo remoto do televisor.
		"Samsung-TV Remote"	Ative o controlo remoto por infravermelhos de um televisor Samsung.
		"All-TV Remote"	Ative o controlo remoto por infravermelhos de um televisor de terceiros.

04 LIGAR O SOUNDBAR

Ligar à corrente elétrica

Para ligar o Soundbar a uma tomada elétrica, utilize os componentes de alimentação pela seguinte ordem:

- Para mais informações sobre a potência elétrica necessária e o consumo de energia, consulte a etiqueta no produto. (Etiqueta: Parte inferior da unidade principal do Soundbar)

1. Primeiro, lique o cabo de alimentação ao transformador de CA/CC.

Lique o transformador de CA/CC (com o cabo de alimentação) ao Soundbar.

1. Ligue o cabo de alimentação à tomada de parede.

NOTAS

- Se desligar e voltar a ligar o cabo de alimentação quando o produto estiver ligado, o Soundbar liga-se automaticamente.

- Certifique-se de que coloca o transformador de CA/CC sobre uma mesa ou no chão. Se posicionar o transformador de CA/CC de forma a que este fique suspenso com a entrada do cabo CA voltada para cima, poderá entrar água ou outras substâncias desconhecidas no transformador e provocar uma avaria no mesmo.

Ligar um SWA-9100S (vendido em separado), SWA-W500 (vendido em separado) ao Soundbar

Expanda para som surround sem fios verdadeiro ao ligar o Kit de altifalantes traseiros sem fios Samsung (SWA-9100S, vendido em separado) e o Subwoofer sem fios (SWA-W500, vendido em separado) ao Soundbar).

Para obter informações detalhadas sobre as ligações, consulte o manual do Kit de altifalantes traseiros sem fios e do Subwoofer sem fios Samsung.

05 USAR UMA LIGAÇÃO COM FIOS AO TELEVISOR

Método 1. Ligar com um cabo HDMI

CUIDADO

• Quando o cabo HDMI e o cabo ótico estão ambos ligados, o sinal HDMI é recebido primeiro.
• Para ligar o cabo HDMI entre o televisor e o Soundbar, certifique-se de que liga os terminais assinalados com ARC. Caso contrário, o som do televisor pode não reproduzir.
• Recomendamos a utilização de um High-Speed HDMI Cable with Ethernet.

Ligação do televisor que suporta o HDMI ARC (Canal de retorno de áudio)

1. Com o Soundbar e o televisor desligados, ligue o cabo HDMI conforme indicado na figura.
2. Ligue o Soundbar e o televisor.

3. O som do televisor é emitido a partir do Soundbar.

4. Quando o som do televisor não for reproduzido, prima o botão (Multi Funções) na parte superior do Soundbar ou o botão (Origem) no controlo remoto para selecionar o modo "Entrada de Áudio Digital".

5. Quando o som não for emitido, verifique novamente a ligação do cabo HDMI.
6. Utilize os botões do volume no controlo remoto do televisor para mudar o volume no Soundbar.

NOTAS

• Quando ligar o televisor que suporta HDMI ARC (Canal de retorno de áudio) ao Soundbar com um cabo HDMI, pode transmitir dados de áudio e vídeo digital sem precisar de ligar um cabo ótico diferente.
• Recomendamos que utilize um cabo HDMI sem núcleo, se possível. Se utilizar um cabo HDMI com núcleo, utilize um cujo diâmetro seja inferior a 14 mm.
• Esta função não está disponível se o cabo HDMI não suportar ARC.
• Se o áudio numa emissão estiver codificado como Dolby Digital e o “Formato de Áudio de Saída Digital” do televisor estiver definido como PCM, recomendamos que altere a definição para Dolby Digital. Se a configuração do televisor for alterada, terá uma melhor qualidade de som. (O menu do televisor poderá utilizar expressões diferentes para Dolby Digital e PCM em função do fabricante do televisor.)

Método 2. Ligar com cabo ótico

Lista de verificação pré-ligação

• Quando o cabo HDMI e o cabo ótico estão ambos ligados, o sinal HDMI é recebido primeiro.
• Quando utilizar um cabo ótico e os terminais estiverem tapados, certifique-se de que remove as tampas.

1. Com o televisor e o Soundbar desligados, liga a porta DIGITAL AUDIO IN (OPTICAL) no Soundbar e a porta de saída OPTICAL no televisor com o cabo ótico (não fornecido), como ilustrado na figura.
2. Ligue o Soundbar e o televisor.
3. Prima o botão (Multi Funções) na parte superior do Soundbar ou o botão (Origem) no controlo remoto e selecione o modo "Entrada de Áudio Digital". Em seguida, é emitida a notificação "Entrada de Áudio Digital".
4. O som do televisor é emitido a partir do Soundbar.

06 USAR UMA LIGAÇÃO SEM FIOS AO TELEVISOR

Quando um televisor Samsung é ligado através de Bluetooth, pode ouvir som estéreo sem ter de utilizar cabos incómodos.

• Apenas pode ser ligado um televisor Samsung de cada vez.
• Pode ser ligado um televisor Samsung que suporte Bluetooth. Verifique as especificações do seu televisor.

A ligação inicial

1.

Botão Emparelhamento por Bluetooth	Indicador LED
OU Quando em modo "Bluetooth"	Vermelho → Verde → Azul pisca Emparelhamento → Ciano pisca X3 A ligação foi estabelecida • Até o emparelhamento estar concluído, o LED Multicores altera-se, por sua vez, como Vermelho → Verde → Azul.
	"Pronto para ligar via Bluetooth."

(por exemplo, Página Principal (☐) → Definições (☒) → Som → Saída de Som → Lista de Altifalantes Bluetooth → [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A (Bluetooth))

1. Seleccione "[AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A" a partir da lista exibida no ecrã do televisor.

Os Soundbars disponíveis são identificados pela mensagem "A emparelhar" ou "Emparelhado" na lista de dispositivos Bluetooth do televisor. Para ligar o televisor Samsung ao Soundbar, selecione a mensagem e estabeleça uma ligação.

1. Poderá então ouvir o som do televisor Samsung a partir do Soundbar.

- Se existir um registo de ligação entre o Soundbar e o Televisor Samsung, o Soundbar é automaticamente ligado ao alterar o seu modo para "Bluetooth".

Se ocorrer uma falha ao ligar o dispositivo

• Se já tiver um Soundbar (por exemplo, [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A) na lista de colunas do televisor Samsung, remova-o.
• Depois, repita os passos 1 a 3.

Desligar o Soundbar do televisor Samsung

Prima o botão ○ (Multi Funções) na parte superior do Soundbar ou no botão ➞ (Origem) no controlo remoto para selecionar outro modo que não o "Bluetooth".

• Desligar demora algum tempo porque o televisor Samsung tem de receber uma resposta do Soundbar.
  (O tempo necessário para tal poderá variar em função do modelo do televisor Samsung.)

Notas sobre a ligação Bluetooth

• Localize um novo dispositivo ao alcance de 1 m para ligar via comunicação Bluetooth.
• Se lhe for pedido para introduzir um código PIN quando estiver a ligar um dispositivo Bluetooth, introduza <0000>.
• O Soundbar desliga-se automaticamente após 18 minutos quando está no modo Bluetooth Pronto.

• O Soundbar poderá não realizar corretamente a pesquisa ou a ligação Bluetooth nas seguintes circunstâncias:

• se existir um campo elétrico forte em redor do Soundbar.

• Se forem emparelhados vários dispositivos Bluetooth em simultâneo com o Soundbar.
• Se o dispositivo Bluetooth estiver desligado, não estiver no devido lugar ou não funcionar corretamente.

- Os dispositivos eletrónicos podem provocar interferências rádio. Os dispositivos que geram ondas eletromagnéticas devem ser mantidos afastados da unidade principal do Soundbar - por exemplo, micro-ondas, dispositivos LAN sem fios, etc.

Método 2. Ligar através de Wi-Fi

Lista de verificação pré-ligação

• Apenas a TV Samsung tem ligações Wi-Fi disponíveis.
• Verifique se o router sem fios (Wi-Fi) está ligado e se a TV está ligada ao router.
• A TV e a Soundbar devem estar ligadas à mesma rede se fios (Wi-Fi).
• Se o router sem fios (Wi-Fi) utilizar um canal DFS, não poderá estabelecer uma ligação Wi-Fi entre a TV e a Soundbar. Contacte o seu fornecedor de serviços de Internet para obter mais detalhes.
• Dado que os menus podem variar consoante o ano de fabrico, consulte o manual da TV.

• Para ligar a TV à Soundbar através de Wi-Fi, ligue primeiro a Soundbar ao router sem fios. Consulte a página 27 para mais informações sobre como estabelecer uma ligação Wi-Fi.

• Para mais informações sobre a ligação Wi-Fi à Soundbar, consulte a página 27, "Método 2. Ligar através de Wi-Fi (Rede sem fios)".

• Mude a fonte de entrada da TV, utilizando o menu Áudio para Soundbar.

• TVs Samsung lançadas em 2017 ou depois

Página Principal (☐) → Definições (☒) → Som → Saída de Som → [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A (Wi-Fi)

07 LIGAR A UM DISPOSITIVO EXTERNO

Ligar com cabo ótico

1. Com o dispositivo externo e o Soundbar desligados, ligue a porta DIGITAL AUDIO IN (OPTICAL) no Soundbar e a porta da saída OPTICAL no dispositivo externo com o cabo ótico (não fornecido), como ilustrado na figura.
2. Ligue o Soundbar e o dispositivo externo.
3. Prima o botão (Multi Funções) na parte superior do Soundbar ou o botão (Origem) no controlo remoto e selecione o modo "Entrada de Áudio Digital". Em seguida, é emitida a notificação "Entrada de Áudio Digital".
4. O som do dispositivo externo é emitido a partir do Soundbar.

08 LIGAR A UM DISPOSITIVO MÓVEL

Quando um dispositivo móvel é ligado através de Bluetooth, pode ouvir som estéreo sem ter de utilizar cabos incómodos.

- Quando liga um dispositivo Bluetooth emparelhado com o Soundbar desligado, o Soundbar liga-se automaticamente.

Dispositivo móvel

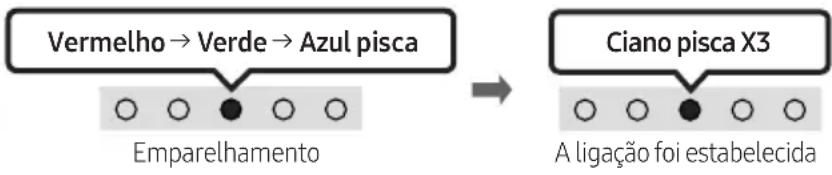

A ligação inicial

- Quando ligar a um novo dispositivo Bluetooth, certifique-se de que o dispositivo está a menos de 1 m de distância.

1.

Botão Emparelhamento por Bluetooth	Indicador LED
OUQuando em modo “Bluetooth”	Até o emparelhamento estar concluído, o LED Multicores altera-se, por sua vez, comoVermelho→Verde→Azul.“Pronto para ligar via Bluetooth.”
	“Pronto para ligar via Bluetooth.”

1. No seu dispositivo, selezione "[AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A" na lista que aparece.
2. Reproduza os ficheiros de música a partir do dispositivo que está ligado via Bluetooth através do Soundbar.

Se ocorrer uma falha ao ligar o dispositivo

• Se já tiver um Soundbar (por exemplo, [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A) na lista de colunas do dispositivo móvel, remova-o.
• Repita os passos 1 e 2.

Notas sobre a ligação Bluetooth

• Localize um novo dispositivo ao alcance de 1 m para ligar via comunicação Bluetooth.
• Se lhe for pedido para introduzir um código PIN quando estiver a ligar um dispositivo Bluetooth, introduza <0000>.
• O Soundbar desliga-se automaticamente após 18 minutos quando está no modo Bluetooth Pronto.
• O Soundbar poderá não realizar corretamente a pesquisa ou a ligação Bluetooth nas seguintes circunstâncias:

– se existir um campo elétrico forte em redor do Soundbar.
- Se forem emparelhados vários dispositivos Bluetooth em simultâneo com o Soundbar.
- Se o dispositivo Bluetooth estiver desligado, não estiver no devido lugar ou não funcionar corretamente.

• Os dispositivos eletrónicos podem provocar interferências rádio. Os dispositivos que geram ondas eletromagnéticas devem ser mantidos afastados da unidade principal do Soundbar - por exemplo, micro-ondas, dispositivos LAN sem fios, etc.
• O Soundbar suporta dados SBC (44,1 kHz, 48 kHz).
• Ligue apenas a um dispositivo Bluetooth que suporte a função A2DP (AV).
• Não poderá ligar o Soundbar a um dispositivo Bluetooth que apenas suporte a função HF (mãos livres).
• Ao ligar o Soundbar a um dispositivo Bluetooth, coloque-os o mais perto possível um do outro.
• Quanto maior a distância entre o Soundbar e o dispositivo Bluetooth, menor será a qualidade do som. A ligação Bluetooth poderá ser quebrada se os dispositivos estiverem fora do alcance.
• A ligação Bluetooth poderá não funcionar conforme pretendido em áreas com má receção.

• Um dispositivo Bluetooth poderá experienciar ruído ou uma avaria sob as seguintes condições:

• Se o corpo estiver em contacto com o transmissor de sinal no dispositivo Bluetooth ou Soundbar.

• Em esquinas ou quando há um obstáculo nas proximidades, como uma parede ou uma divisória, onde possam ocorrer alterações elétricas.

• Quando exposto a interferências por rádio por outros produtos em funcionamento nas mesmas gamas de frequências, como equipamentos médicos, micro-ondas e dispositivos LAN sem fios.

• Obstáculos como portas e paredes poderão ainda influenciar a qualidade do som, mesmo que os dispositivos se encontrem dentro do alcance.

• Tenha em consideração que se a opção de Bluetooth estiver a ser utilizada, não é possível emparelhar o Soundbar com outro dispositivo Bluetooth.

• Este dispositivo sem fios pode causar interferência elétrica durante a utilização.

Desligar o dispositivo Bluetooth de um Soundbar

Pode desligar o dispositivo Bluetooth do Soundbar. Para obter instruções, consulte o manual do utilizador do dispositivo Bluetooth.

• O Soundbar será desligado.
- Se o Soundbar estiver desligado do dispositivo Bluetooth, o indicador LED multicores no Soundbar pisca a "Vermelho" três vezes.

Desligar o Soundbar do dispositivo Bluetooth

Prima o botão (Multi Funções) na parte superior do Soundbar ou no botão (Origem) no controlo remoto para selecionar outro modo que não o "Bluetooth".

• Desligar o Soundbar do dispositivo Bluetooth demora algum tempo porque o dispositivo Bluetooth tem de receber uma resposta do Soundbar. (O tempo necessário para tal poderá variar em função do dispositivo Bluetooth.)
• Se o Soundbar estiver desligado do dispositivo Bluetooth, o indicador LED multicores no Soundbar pisca a "Vermelho" três vezes.

Método 2. Ligar através de Wi-Fi (Rede sem fios)

Para ligar o Soundbar a um dispositivo móvel através da rede sem fios (Wi-Fi), precisa da aplicação SmartThings.

A ligação inicial

1. Instale e inicie a aplicação SmartThings a partir do seu dispositivo móvel (smartphone ou tablet).
2. Na aplicação, siga as instruções no ecrã para adicionar o Soundbar.

- O pop-up automático (a segunda captura de ecrã em baixo) poderá não aparecer em alguns dispositivos móveis.

Se a janela pop-up não aparecer, pressione “+” no ecrã Home. O Soundbar é adicionado à aplicação.

Introdução à Amazon Alexa (Alexa Incorporada)

• A Amazon Alexa é um serviço fornecido pela Amazon.
• Dependendo do modelo ou da área geográfica onde se encontra, esta função poderá não ser suportada.
• Esta função suporta apenas alguns idiomas e as funções suportadas podem diferir dependendo da zona geográfica.
• Para obter mais informações sobre a compatibilidade ou as especificações do produto, consulte o website da Samsung (www.samsung.com).

Com a Alexa, pode reproduzir música, ouvir notícias, consultar as previsões meteorológicas e controlar aparelhos domésticos.

Para poder usar a Amazon Alexa, é necessária uma conta Amazon para ligar o Soundbar através da rede.

1. Instale a aplicação SmartThings para o seu dispositivo móvel e inicie-a.
2. Entre na conta Alexa seguindo as instruções na aplicação e aceda ao serviço.

1. Ligue à Alexa ou prima o botão (Multi Funções) no Soundbar durante 3 segundos para usar o serviço Alexa.

2. Prima o botão (Multi Funções) durante 3 segundos para ligar à Alexa. Fale, com o botão premido, para ativar o reconhecimento de voz.

3. O estado do indicador LED no Soundbar muda em função do estado da Alexa. Consulte a página 31 para obter mais informações.

Ações a experimentar Exemplos do que dizer
Controlar o volume	“Alexa, aumenta o volume.”
	“Alexa, diminui o volume.”
Ouvir conteúdo em streaming do Amazon Music	“Alexa, tocar música jazz.”
Controlar a reprodução	Alexa, reproduz a música seguinte.”
	“Alexa, para a música.”
	“Alexa, que música é esta?”
Informações de meteorologia “Alexa, como está o tempo?”
Agendamento de temporizadores “Alexa, ativa um temporizador para 10 minutos.”

Introdução à Alexa com um Produto Amazon (Funciona com a Alexa)

• Dependendo do modelo ou da área geográfica onde se encontra, esta função poderá não ser suportada.
• Esta função suporta apenas alguns idiomas e as funções suportadas podem diferir dependendo da zona geográfica.
• Para obter mais informações sobre a compatibilidade ou as especificações do produto, consulte o website da Samsung (www.samsung.com).
• Este serviço é fornecido pela Amazon, podendo ser terminado em qualquer altura. A Samsung não assume qualquer responsabilidade pela disponibilidade do serviço.
• O ecrã da aplicação Amazon Alexa está sujeito a alteração sem aviso prévio.

Ligar e utilizar com um produto Amazon (Amazon Echo)

Utilize um produto Amazon Echo para controlar o seu Soundbar e desfrutar dos serviços de música oferecidos pelo Amazon Echo. Para poder usar a Amazon Alexa, é necessária uma conta Amazon para ligar o Soundbar através da rede.

1. Instale a aplicação SmartThings para o seu dispositivo móvel e inicie-a.
2. Entre na conta Alexa seguindo as instruções na aplicação e aceda ao serviço.

- O seu Soundbar só suporta o serviço de música da Amazon Echo. Outros serviços fornecidos pela Amazon Echo, tais como notícias e meteorologia, só podem ser acedidos através do seu produto Amazon Echo.

Acionar + Comando + Nome da coluna

* Para utilizar comandos de voz com um Soundbar chamado "Sala de estar"

Ação Comando de voz
Para definir o nível do volume como 5	“Alexa define o volume como 5 na sala de estar”
Para aumentar o nível do volume	“Alexa aumenta o volume na sala de estar”
Para desativar o som “Alexa sem som na sala de estar”
Para ouvir uma estação de rádio chamada KISS FM	“Alexa reproduz Kiss FM na sala de estar”
Para ouvir a música seguinte	“Alexa reproduz a música seguinte na sala de estar”
Para parar o áudio “Alexa para a sala de estar”
Para desligar o áudio “Alexa desliga a sala de estar”

Estado do indicador Alexa

O estado do indicador LED no Soundbar muda em função do estado da Alexa, como ilustrado abaixo.

Estado da Alexa Indicador LED no Soundbar
Inativo	Desligado
A ouvir
A pensar	Ciano pisca X1
A falar
Alarmes e avisos do temporizador
Notificação
Serviço Alexa indisponível
Rede desligada
Microfone desligado

Utilizar o Tap Sound

Toque no Soundbar com o seu dispositivo móvel para reproduzir áudio do dispositivo móvel através do Soundbar.

• Dependendo do dispositivo móvel utilizado, esta função poderá não ser suportada.
• Esta função só é compatível com dispositivos móveis Samsung com Android 8.1 ou posterior.

1. Ative a função Tap Sound no seu dispositivo móvel.

- Para mais informações sobre como ativar a função, consulte “Ativar a função Tap Sound” em baixo.

1. Toque no Soundbar com o dispositivo móvel. Seleccione "Iniciar agora" na janela da mensagem que é apresentada.

É estabelecida uma ligação via Bluetooth entre o dispositivo móvel e o Soundbar.

1. Reproduza áudio do dispositivo móvel através do Soundbar.

2. Esta função liga um dispositivo móvel ao Soundbar através de Bluetooth ao detetar a vibração que ocorre quando o dispositivo toca no Soundbar.

3. Tenha cuidado para que o dispositivo não toque nas arestas do Soundbar. Poderá riscar ou danificar o Soundbar ou o dispositivo móvel.
4. Recomendamos que o dispositivo móvel seja protegido com uma capa. Toque ligeiramente na parte plana da parte superior do Soundbar, sem utilizar força excessiva.
5. Para utilizar esta função, atualize a aplicação SmartThings com a versão mais recente. Dependendo da versão da aplicação, esta função poderá não ser suportada.

Ativar a função Tap Sound

Utilize a aplicação SmartThings para ativar a função Tap View, Tap Sound.

1. Execute a aplicação SmartThings no dispositivo móvel.
2. Seleccione (≡→☀) no ecrã da aplicação SmartThings apresentada no dispositivo móvel.
3. Ative "Tap View, Tap Sound" para ativar a função quando um dispositivo móvel se aproximar do Soundbar.

NOTAS

• A função Tap Sound não funciona se o dispositivo móvel estive no modo de poupança de energia.
• A função Tap Sound poderá não funcionar se houver dispositivos que causem interferências rádio, tais como dispositivos elétricos, perto do Soundbar. Certifique-se de que os dispositivos que podem causar interferência rádio são colocados a uma distância adequada do Soundbar.

- Esta funcionalidade pode não estar disponível em alguns países.

Ligar e utilizar com um produto Apple

• Com o AirPlay 2, pode controlar o sistema de áudio de casa a partir do iPhone, iPad, HomePod ou da Apple TV.
• Este Soundbar da Samsung é compatível com o AirPlay 2 e requer o iOS 11.4 ou posterior.

NOTA

- Confirme se o Soundbar está ligado à rede Wi-Fi. (Consulte o “Método 2. Ligar através de Wi-Fi (Rede sem fios)”.)

10 INSTALAR O SUPORTE DE PAREDE

Precauções para a instalação

• Instale apenas em paredes verticais.
• Não instale em locais expostos a altas temperaturas ou a uma elevada percentagem de humidade.
• Verifique se a parede é suficientemente resistente para suportar o peso do produto. Caso não seja, deve reforçar a parede ou optar por outro local para instalar o produto.
• Compre e utilize os parafusos de fixação ou buchas adequadas para o tipo de parede em questão (pladur, placa de ferro, madeira, etc.). Caso seja possível, fixe os parafusos de suporte em montantes de parede.
• Compre parafusos próprios para a montagem em parede de acordo com o tipo e com a espessura da parede onde pretende instalar o Soundbar.

- Diâmetro: M5

- Comprimento: 35 mm ou maiores, preferencialmente.

• Ligue os cabos da unidade aos dispositivos externos antes de instalar o Soundbar na parede.
• Antes da instalação, deve garantir que a unidade está desligada e que a respetiva ficha está desligada da tomada. Caso contrário, esta poderá provocar um choque elétrico.

Componentes do suporte de parede

Guia do suporte de parede

Parafuso de fixação Parafuso

Suporte de parede

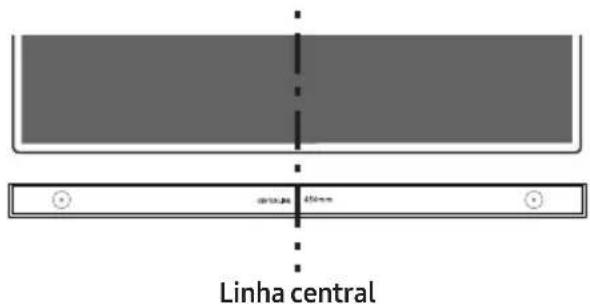

1. Coloque o Guia do suporte de parede encostado à superfície da parede.

- O Guia do suporte de parede deve ficar nivelado. - Se o seu televisor estiver montado na parede, instale o Soundbar, pelo menos, 5 cm abaixo do mesmo.

1. Alinhe a Linha central do Guia do suporte de parede com o centro do televisor (se estiver a montar o Soundbar por baixo do televisor) e, em seguida, fixe o Guia do suporte de parede à parede com fita adesiva.

- Se não estiver a montar debaixo do televisor, coloque a Linha central no centro da área de instalação.

1. Com uma caneta, marque as posições dos buracos e remova o Guia do suporte de parede.

1. Faça um orifício na parede em cada marca com uma ferramenta de perfuração de dimensão apropriada.

- Se a parede não tiver qualquer suporte adicional no local das marcas, certifique-se de que insere as buchas nos orifícios antes de inserir os parafusos de suporte. Certifique-se de que a dimensão dos orifícios perfurados corresponde às buchas a utilizar.

1. Coloque um parafuso (não fornecido) em cada Parafuso de fixação e aperte cada um firmemente nos orifícios de parafuso de suporte.

1. Instale os 2 Suporte de parede na orientação correta na parte inferior do Soundbar, utilizando 2 Parafusos.

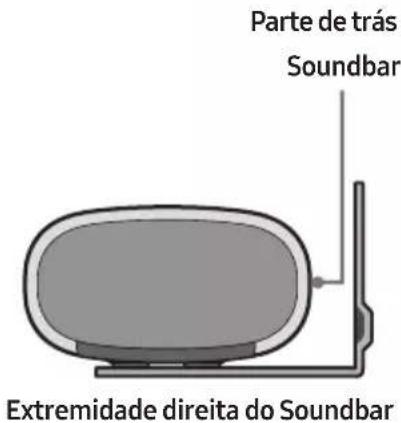

- Ao montar, certifique-se de que a parte de suporte dos Suportes de parede está localizada na parte de trás do Soundbar.

1. Depois de fixar os Suportes de parede ao Soundbar, instale os Suportes de parede nos Parafusos de suporte.

1. Deslize o Soundbar para baixo, tal como mostrado abaixo, para que os Suporte de parede fiquem firmemente apoiados nos Parafuso de fixação.

- Introduza os Parafuso de fixação na parte larga (inferior) dos Suporte de parede e, em seguida, deslize os Suporte de parede para baixo de forma a fixar os Suporte de parede firmemente nos Parafuso de fixação.

Instalar o centro do Soundbar com o centro do televisor, como ilustrado na imagem.

Neste momento, coloque o Soundbar a pelo menos 3 cm de distância do televisor para que não haja interferência com o reconhecimento de voz.

NOTAS

• Certifique-se de que o Soundbar é colocado sobre uma superfície plana e sólida.
• Caso não esteja suficientemente afastado do televisor, podem ocorrer problemas no reconhecimento de voz e acústicos.

12 ATUALIZAÇÃO DO SOFTWARE

Atualização automática

Quando o Soundbar está ligado à Internet o software é atualizado automaticamente, mesmo quando o Soundbar está desligado.

- Para utilizar a função de atualização automática, o Soundbar tem de estar ligado à Internet. A ligação Wi-Fi do Soundbar é cortada se o cabo de alimentação do Soundbar for desligado ou se houver uma falha de energia. Se ocorrer uma falha de energia, quando a energia voltar ou quando voltar a ligar o cabo de alimentação, ligue o Soundbar e volte a ligá-lo à Internet.

Atualização por USB

A Samsung poderá disponibilizar atualizações do firmware do sistema do Soundbar no futuro.

Quando uma atualização estiver disponível, pode atualizar o Soundbar ao ligar a unidade USB que contém o firmware da atualização à porta de SERVICE do Soundbar.

1. Aceda a (www.samsung.com) → procure o nome de modelo a partir da opção de menu da assistência ao cliente.

- Para mais informações sobre a atualização, consulte o Guia de Atualizações.

1. Transfira o ficheiro de atualização (tipo USB).
2. Extraia o ficheiro para criar uma pasta com o nome do ficheiro.
3. Guarde a pasta criada num dispositivo USB e, em seguida, ligue-o ao Soundbar.
4. Ligue o Soundbar. De seguida, o produto é atualizado dentro de 3 minutos.

• Durante a atualização, não o desligue nem remova o dispositivo USB.
• Se o LED amarelo estiver ligado depois de a atualização de software estar concluída, isso significa que uma atualização adicional está em curso. Quando isso acontece, não desligue a alimentação nem remova o USB.
• Se a atualização não for concluída, volte a ligar o cabo de alimentação do Soundbar.
• Se estiver instalada a versão mais recente, não é realizada nenhuma atualização.
• A atualização poderá não ser suportada, dependendo do tipo de USB.

Reposição

Com o Soundbar ligado, prima os botões de - + (Volume) no corpo, simultaneamente, durante pelo menos 5 segundos. A apresentação dos LED muda conforme ilustrado abaixo e, em seguida, o Soundbar é reposto.

CUIDADO

- Todas as definições do Soundbar são repostas. Certifique-se de que só efetua esta ação quando for necessário repor.

13 RESOLUÇÃO DE PROBLEMAS

Antes de solicitar assistência, verifique o seguinte.

A Soundbar não se liga.

→Verifique se o cabo de alimentação do Soundbar está corretamente inserido na tomada.

→Após remover o cabo de alimentação, insira-o de novo.
→Remova o cabo de alimentação do dispositivo externo e tente novamente.
→Se não existir sinal, o Soundbar desliga-se automaticamente após um determinado período de tempo. Ligue o Ligar/Desligar. (Consulte a página 11.)

No caso de o controlo remoto não funcionar.

→Aponte o telecomando diretamente à Soundbar.
→ Troque as pilhas por umas novas.

A luz vermelha do indicador LED no Soundbar fica acesa.

→O microfone está desligado. Ligue o microfone. (Consulte a página 9.)

A Soundbar não emite qualquer som.

→O volume do Soundbar está demasiado baixo ou em silêncio. Ajuste o volume.
→ Quando ligar qualquer dispositivo externo (STB, dispositivo Bluetooth, dispositivo móvel, etc.), ajuste o volume do mesmo.
→Para aceder à saída de som no televisor, selecione Soundbar. (Television Samsung: Página Principal (m)→ Definições ( ) Som → Saída de Som → Seleção o Soundbar)

→A ligação dos cabos ao Soundbar não pode estar solta. Desligue o cabo e volte a ligá-lo.
→Remova completamente o cabo de alimentação, volte a ligá-lo e ligue a alimentação.
→Inicie o produto e tente novamente. (Consulte a página 38.)

Caso o televisor não esteja ligado via HDMI (ARC).

→Verifique se o cabo HDMI está corretamente ligado ao terminal ARC. (Consulte a página 17)
→A ligação pode não ser estabelecida devido à ligação do dispositivo externo (descodificador, consola de jogos, etc.). Ligue diretamente o Soundbar.
→O modo HDMI-CEC pode não estar ativado no televisor. Ligue o CEC no menu do televisor. (Television Samsung: Página Principal (→Definições ( ) Geral → Gestor de Dispositivos Externos → Anynet+ (HDMI-CEC) LIGADO)

Não há som ao ligar ao televisor no modo HDMI (ARC).

→O seu dispositivo não consegue reproduzir o sinal de entrada. Altere a saída de áudio do televisor para PCM ou Dolby Digital. (Para um televisor Samsung: Página Principal (n) → Definições ( ) Som → Definições Avançadas → Formato de Áudio de Saída Digital)

O Soundbar não estabelece ligação através de Bluetooth.

→Ao ligar um novo dispositivo, mude para Emparelhamento por Bluetooth para estabelecer a ligação. (Prima o botão
PAIR no controlo remoto ou o botão
(Microfone Ligado/Desligado) no corpo rante pelo menos 5 segundos.)
→Se o Soundbar estiver ligado a outro dispositivo, desligue esse dispositivo primeiro para trocar de dispositivo.
→Ligue-o novamente após remover a lista de colunas do Bluetooth no dispositivo a ligar.
(Televisor Samsung: Página Principal (
→ Definições ( ⚙️→ Som → Saída de Som → Lista de Altifalantes Bluetooth)
→Remova o cabo de alimentação, volte a ligá-lo e, em seguida, tente novamente.
→Inicie o produto e tente novamente. (Consulte a página 38.)

O som é cortado quando ligado através de Bluetooth.

→Alguns dispositivos podem provocar interferências de rádio se estiverem demasiado perto da Soundbar, como acontece com micro-ondas, routers sem fios, etc.
→Se o seu dispositivo ligado através de Bluetooth se afastar demasiado da Soundbar, poderá fazer com que o som seja cortado. Aproxime o dispositivo da Soundbar.
→Se uma parte do seu corpo estiver em contacto com o transmissor de Bluetooth ou se o produto for instalado em móveis de metal, o som pode ser cortado. Verifique o ambiente de instalação e as condições para a utilização.

Não é possível ligar à rede Wi-Fi.

→Verifique se o router sem fios está ligado.
→Desligue o router, volte a ligá-lo e, em seguida, tente novamente.
→Não será possível ligar o Soundbar se o sinal sem fios for demasiado fraco.
Experimente deslocar o router para um local mais próximo do Soundbar ou eliminar quaisquer obstáculos que estejam entre o Soundbar e o router, se possível.
→Se o seu router sem fios for novo, será necessário reconfigurar as definições de rede da coluna.

A Soundbar não se liga automaticamente com a TV.

→ Quando desliga o Soundbar enquanto vê televisão, a sincronização da energia com o televisor é desativada. Primeiro, desligue o televisor.

14 LICENÇAS

DOLBY AUDIO

• Usa o teu telemóvel, tablet ou computador como comando do Spotify. Vaia spotify.com/connect para saberes como
• O software do Spotify está sujeito a licenças de terceiros que podem ser encontradas aqui: https://www.spotify.com/connect/third-party-licenses.

• As imagens e ilustrações neste Manual do Utilizador são fornecidas apenas para referência, podendo ser diferentes do produto real.
• Poderá ser cobrada uma taxa administrativa se

(a) for enviado um técnico a casa do cliente, a pedido do cliente, e não existir qualquer avaria no produto (ou seja, o utilizador não consultou devidamente o manual do utilizador).
(b) levar a unidade a um centro de reparação e não existir qualquer avaria no produto (ou seja, o utilizador não consultou devidamente o manual do utilizador).

- O valor dessa taxa administrativa ser-lhe-á comunicado antes de ser realizada qualquer reparação ou visita ao domicílio.

17 ESPECIFICAÇÕES E GUIA

Especificações

Nome do modelo HW-S60A / S61A
Peso 3,0 kg
Dimensões (L x A x P) 764,0 x 68,0 x 125,0 mm
Limites da temperatura de funcionamento +5°C a +35°C
Limites de humidade de funcionamento 10 % ~ 75 %
AMPLIFICADORPotência nominal de saída (30W x 2) + (30W x 2) + (30W x 2) + 20W
Formatos de reprodução suportados	LPCM 2ch, Dolby AudioTM(suporta Dolby® Digital), DTS
POTÊNCIA DE SAÍDA DO DISPOSITIVO SEM FIOSPotência máx. do transmissor Wi-Fi	100 mW a 2,4 GHz – 2,4835 GHz, 200 mW a 5,15 GHz – 5,25 GHz, 100 mW a 5,25 GHz – 5,35 GHz & 5,47 GHz – 5,725 GHz
POTÊNCIA DE SAÍDA DO DISPOSITIVO SEM FIOSPotência máx. do transmissor BT	100 mW a 2,4 GHz – 2,4835 GHz

NOTAS

• A Samsung Electronics Co., Ltd reserva-se ao direito de alterar as especificações sem aviso prévio.
• O peso e as dimensões indicados são aproximados.

Precaução: O Soundbar irá reiniciar automaticamente se ligar/desligar o Wi-Fi.

Consumo total de energia em modo de espera (W)	5,2W
Wi-FiMétodo de desativação das portas	Prima o botão ID SET no painel inferior do Soundbar durante 30 segundos para ligar/desligar o Wi-Fi.
BluetoothMétodo de desativação das portas	Prima o botão NETWORK no painel inferior do Soundbar durante 30 segundos para ligar/desligar o Bluetooth.

A Samsung declara, por este meio, que este equipamento de rádio está em conformidade com a Diretiva 2014/53/UE e com as obrigações regulamentares do Reino Unido.

O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: http://www.samsung.com, vá a Suporte e introduza o nome do modelo.

Este equipamento pode ser utilizado em todos os países da UE e no Reino Unido.

A função WLAN (Wi-Fi ou SRD) de 5 GHz deste equipamento só pode ser utilizada em espaços interiores.

[Eliminação correcta das baterias existentes neste produto]

(Aplicável a países cujos sistemas de recolha sejam separados)

Esta marca, apresentada na bateria, manual ou embalagem, indica que as baterias existentes neste produto não devem ser eliminadas juntamente com os resíduos domésticos indiferenciados no final do seu período de vida útil. Onde existentes, os símbolos químicos Hg, Cd ou Pb indicam que a bateria contém mercúrio, cádmio ou chumbo acima dos níveis de referência indicados na Directiva CE 2006/66.

Se as baterias não forem correctamente eliminadas, estas substâncias poderão ser prejudiciais para a saúde humana ou para o meio ambiente.

Para proteger os recursos naturais e promover a reutilização dos materiais, separe as baterias dos outros tipos de resíduos e recicle-as através do sistema gratuito de recolha local de baterias.

Eliminação Correcta Deste Produto

(Aplicável a países cujos sistemas de recolha sejam separados)

Esta marca apresentada no produto, nos acessórios ou na literatura – indica que o produto e os seus acessórios electrónicos (por exemplo, o carregador, o auricular, o cabo USB) não deverão ser eliminados juntamente com os resíduos domésticos no final do seu período de vida útil. Para impedir danos ao ambiente ou à saúde humana causados pela eliminação incontrolada de resíduos, deverá separar estes equipamentos de outros tipos de resíduos e reciclá-los de forma responsável, para promover uma reutilização sustentável dos recursos materiais.

Os utilizadores domésticos deverão contactar o estabelecimento onde adquiriram este produto ou as entidades oficiais locais para obterem informações sobre onde e de que forma podem entregar estes equipamentos para permitir efectuar uma reciclagem segura em termos ambientais.

Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto e os seus acessórios electrónicos não deverão ser misturados com outros resíduos comerciais para eliminação.

Para mais informações sobre os compromissos ambientais e as obrigações regulamentares específicas aos produtos da Samsung, por ex. REACH, REEE, pilhas, visite:

REGULAMENTO (UE) 2019/1782 DA COMISSÃO

Requisitos de conceção ecológica aplicáveis a fontes de alimentação externas :

www.samsung.com/global/ecodesign_component

VEILIGHEIDSINFORMATIE

VEILIGHEIDSINSTRUCTIES

OPEN NOOIT DE BEHUIZING VAN DIT APPARAAT, WANT DAN LOOPT U HET GEVAAR EEN ELEKTRISCHE SCHOK TE KRIJGEN. DE BEHUIZING BEVAT GEEN ONDERDELEN DIE U ZELF KUNT REPAREREN. LAAT ONDERHOUD OVER AAN DE VAKHANDEL.
