HW-S66A - Skaņas josla SAMSUNG - Bezmaksas lietošanas instrukcija

Produkta veids	Skaņas josla
Zīmols	Samsung
Modelis	HW-S66A
Izmēri (G x A x D)	764.0 x 68.0 x 125.0 mm
Svars	3.0 kg
Barošana	Maiņstrāvas/līdzstrāvas adapteris 19V (DC)
Gaidstāves režīma patēriņš	5.2 W
Atbalstītie audio formāti	LPCM 2ch, Dolby Audio, DTS
Audio kanāli	2.1 (paplašināms līdz 5.1 ar papildu surround skaļruņiem)
Savienojamība	HDMI (ARC), optiskā ieeja, Bluetooth, Wi-Fi, USB (apkope)
Bezvadu funkcijas	Bluetooth, Wi-Fi, AirPlay 2
Iebūvētais balss asistents	Amazon Alexa (aktivizēšana ar īpašo pogu)
Saderīga lietotne	SmartThings
Izejas jauda	(30W x 2) + (30W x 2) + (30W x 2) + 20W
Sienas stiprinājums	Jā, montāžas komplekts iekļauts
Tālvadības pults	Jā (AA baterijas iekļautas)
Apkope un tīrīšana	Izmantojiet sausu un mīkstu drāniņu. Izvairieties no abrazīviem līdzekļiem un mitruma.
Drošība	Nepakļaujiet mitrumam vai lietum. Atvienojiet pērkona negaisa laikā.
Rezerves daļas un remontējamība	Sazinieties ar Samsung klientu apkalpošanas dienestu, lai iegūtu detaļas un remontu.
Vispārīga informācija	Darba temperatūra: +5°C līdz +35°C. Atbilst ES normām.

Bieži uzdotie jautājumi - HW-S66A SAMSUNG

Kā savienot skaņas joslu ar televizoru, izmantojot HDMI ARC?

Pārliecinieties, ka jūsu televizors atbalsta HDMI ARC. Pievienojiet HDMI kabeli starp skaņas joslas HDMI (ARC) portu un televizora HDMI ARC portu. Ieslēdziet abas ierīces. Skaņas joslā izvēlieties režīmu 'Digitālā audio ievade', izmantojot daudzfunkciju pogu vai tālvadības pulti. Televizora skaņa tiks pārraidīta caur skaņas joslu.

Kā savienot mobilo ierīci pa Bluetooth?

Skaņas joslā nospiediet un turiet (apmēram 5 sekundes) tālvadības pults pogu PAIR vai ierīces pogu Mikrofonu ieslēgt/izslēgt, līdz LED indikators mirgo zilā krāsā. Mobilajā ierīcē ieslēdziet Bluetooth un meklējiet ierīces. Sarakstā atlasiet '[AV] Samsung Soundbar S60A / S61A'. Savienojums ir izveidots, kad LED indikators kļūst pastāvīgi zils.

Skaņas josla neieslēdzas, ko darīt?

Pārbaudiet, vai strāvas vads ir pareizi pievienots skaņas joslai un strādājošai elektrības kontaktligzdai. Pārliecinieties, vai maiņstrāvas/līdzstrāvas adapteris ir pareizi pievienots. Ja problēma joprojām pastāv, atvienojiet strāvas vadu uz dažām minūtēm un pēc tam pievienojiet vēlreiz. Ja skaņas josla joprojām neieslēdzas, sazinieties ar Samsung klientu apkalpošanas dienestu.

Kā uzstādīt skaņas joslu uz sienas?

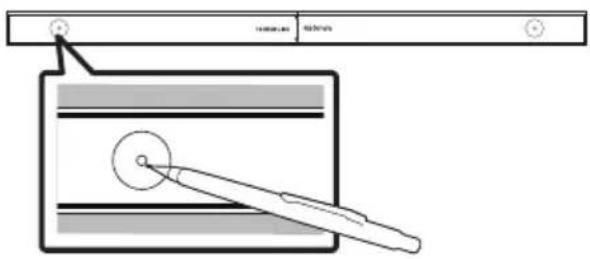

Izmantojiet pievienoto sienas stiprinājuma veidni, lai atzīmētu skrūvju vietas uz sienas. Izurbiet caurumus un ievietojiet atbilstošus dībeļus. Piestipriniet sienas stiprinājuma kronšteinus skaņas joslas aizmugurē, izmantojot pievienotās skrūves. Piekariet skaņas joslu uz sienas skrūvēm, bīdot uz leju. Pārliecinieties, ka uzstādījums ir stingrs un skaņas josla ir līdzena.

Kā atiestatīt skaņas joslu uz rūpnīcas iestatījumiem?

Ieslēdziet skaņas joslu. Vienlaicīgi nospiediet un turiet nospiestas ierīces pogas Skaļums - un Skaļums + vismaz 5 sekundes. LED indikators mirgos baltā krāsā, pēc tam trīs zili zaļi mirgojumi un viens sarkans mirgojums, pirms tas nodziest. Skaņas josla ir atiestatīta. Visi iestatījumi tiks dzēsti.

Kā atjaunināt programmatūru, izmantojot USB?

Dodieties uz vietni www.samsung.com, meklējiet savu modeli un lejupielādējiet programmaparatūras atjauninājumu. Izsaiņojiet failu un ievietojiet to USB zibatmiņā, kas formatēta FAT32. Pievienojiet USB zibatmiņu skaņas joslas aizmugurē esošajam SERVICE portam. Ieslēdziet skaņas joslu. Atjaunināšana sāksies automātiski, un baltais LED indikators pārvietosies no kreisās puses uz labo. Atjaunināšanas laikā neatvienojiet ierīci.

Skaņa tiek pārtraukta vai raustās Bluetooth režīmā, ko darīt?

Pārbaudiet, vai Bluetooth ierīce atrodas ne tālāk kā 10 metrus no skaņas joslas un vai signālu netraucē šķēršļi (siena, durvis). Attāliniet ierīces, kas var radīt traucējumus (mikroviļņu krāsnis, Wi-Fi maršrutētāji). Ja problēma joprojām pastāv, atvienojiet un atkārtoti izveidojiet Bluetooth savienojumu. Ja nepieciešams, atiestatiet skaņas joslu.

Kā konfigurēt Alexa skaņas joslā?

Instalējiet lietotni SmartThings savā mobilajā ierīcē un pievienojiet skaņas joslu. Izpildiet norādījumus, lai pieteiktos savā Amazon Alexa kontā. Kad konfigurēts, nospiediet skaņas joslas Daudzfunkciju pogu 3 sekundes, lai aktivizētu Alexa. Pēc tam varat dot balss komandas (laiks, mūzika utt.).

Vai es varu pievienot papildu surround skaļruņus?

Jā, skaņas josla atbalsta Samsung bezvadu surround skaļruņus SWA-9100S un zemfrekvences skaļruni SWA-W500 (tiek pārdoti atsevišķi). Lai tos savienotu, nospiediet pogu ID SET skaņas joslas aizmugurē, pēc tam nospiediet uz surround skaļruņiem, lai tos savienotu. Sīkākai informācijai skatiet skaļruņu rokasgrāmatu.

Kā tīrīt skaņas joslu?

Izmantojiet mīkstu, sausu drāniņu, lai noņemtu putekļus. Noturīgiem traipiem viegli samitriniet drāniņu ar ūdeni un maigu mazgāšanas līdzekli (piem., trauku mazgāšanas līdzekli). Pēc tam noslaukiet ar sausu drāniņu. Nekad nesmidziniet ūdeni tieši uz skaņas joslu un neizmantojiet abrazīvus līdzekļus vai šķīdinātājus.

LIETOŠANAS INSTRUKCIJA HW-S66A SAMSUNG

Skaidrojumus par simboliem, kas var būt redzami uz jūsu Samsung izstrādājuma, skatiet tālāk tabulā.

	UZMANĪBUELEKTRISKĀS STRĀVAS TRIECIENA RISKS!NEATVĒRT!
	Šis simbols norāda uz to, ka iekšpusē ir augsta voltāža. Jebkāda veida saskarsme ar jebkuru šī izstrādājuma iekšēju daļu ir bīstama.
	Šis simbols norāda, ka izstrādājuma komplektācijā ir iekļauta svarīga literatūra par izmantošanu un apkopi.
	Il klases izstrādājums: šis simbols norāda, ka izstrādājumam nav nepieciešams drošības elektriskais savienojums ar zemi (zemējums).Ja šis simbols nav redzams uz izstrādājuma ar strāvas vadu, izstrādājumam IR JĀIZVEIDO drošs savienojums ar aizsargzemējumu (zemējumu).
	Mainstrāvas spriegums: šis simbols norāda, ka ar šo simbolu apzīmētais nominālais spriegums ir mainstrāvas spriegums.
	Līdzstrāvas spriegums: šis simbols norāda, ka ar šo simbolu apzīmētais nominālais spriegums ir līdzstrāvas spriegums.
	Uzmanību, skatiet lietošanas instrukcijas: šis simbols norāda, ka lietotājam ir jākonsultējas ar lietotāja rokasgrāmatu, lai uzzinātu detalizētāku drošības informāciju.

UZMANIBU

ELEKTRISKAS STRAVAS TRIECIENA RISKS! NEATVERT!

BRĪDINĀJUMS

- lai samazinātu aizdegšanās vai elektriskās strāvas trieciena risku, šo ierīci nedrīkst pakļaut lietus vai mitruma iedarbībai.

UZMANĪBU

• LAI NOVĚRSTU ELEKTRISKĀS STRĀVAS TRIECIENA RISKU, NOVIETOJIET SPRAUDNĂ PLATO PLAKANO ZARU PRET SPRAUGU UN PILNĪBĀ IEVIETOJIET KONTAKTTAPU SPRAUGĀ.
• Šī ierīce vienmēr ir jāpievieno mainstrāvas kontaktligzdai ar aizsargzemējuma savienojumu.
• Lai atvienotu ierīci no elektrotikla, spraudnis ir jāatvieno no elektrotikla kontaktligzdas, tāpēc elektrotikla spraudnim ir jābūt viegli pieejamam.
• Sargājiet šo ierīci no pilošiem vai izšlakstītiem škīdrumiem. Uz ierīces nedrīkst novietot ar škīdrumu pildītus priekšmetus, piemēram, vāzes.
• Lai pilnībā izslēgtu šo ierīci, barošanas spraudnis ir jāatvieno no sienas kontaktligzdas. Šī iemesla dēl, barošanas spraudnim vienmēr ir jābūt viegli un ātri pieejamam.

PIESARDZĪBAS PASĀKUMI

1. Pārliecinieties, vai mainstrāvas padeves avots jūsu mājās atbilst barošanas prasībām, kas ir norādītas uz identifikācijas uzlīmes izstrādājuma apakšā. Novietojiet izstrādājumu horizontāli un uz piemērota pamata (mēbelēm), lai ap to būtu pietiekami daudz brīvas vietas ventilācijai (7\~10 cm). Pārliecinieties, ka ventilācijas spraugas nav aizsegtas. Nenovietojiet ierīci uz pastiprinātājiem vai cita aprīkojuma, kas var sakarst. Šī ierīce nav paredzēta nepārtrauktai lietošanai. Lai ierīci pilnīgi izslēgtu, atvienojiet mainstrāvas spraudni no sienas kontaktligzdas. Atvienojiet ierīci no elektrības, ja to nelietosiet ilgāku laika posmu.

2. Negaisa laikā atvienojiet mainstrāvas spraudni no sienas kontaktligzdas. Sprieguma maksimālā līmeņa sasniegšana zibens dēļ var izraisīt ierīces bojājumus.

3. Nepakļaujiet ierīci tiešai saules staru vai citu siltuma avotu iedarbībai. Tas var izraisīt ierīces pārkaršanu un darbības traucējumus.

4. Sargājiet izstrādājumu no mitruma avotiem (piemēram, vāzēm) un pārmērīga karstuma (piemēram, kamīna) vai aprīkojuma, kas rada spēcīgu magnētisko vai elektrisko lauku. Atvienojiet barošanas vadu no mainstrāvas avota, ja ierīces darbība ir traucēta. Šis izstrādājums nav paredzēts lietošanai rūpnieciskos apstāklos. Tas ir paredzēts tikai personiskai lietošanai. Ja izstrādājums tiek glabāts zemā temperatūrā, var izveidoties kondensācija. Ja ziemas laikā transportējat šo ierīci, nogaidiet aptuveni divas stundas pēc tās novietošanas telpā, līdz ierīce ir telpas temperatūrā, un tikai pēc tam to lietojiet.

5. Šajā izstrādājumā izmantotās baterijas satur kīmiskas vielas, kas ir kaitīgas videi. Neizmetiet baterijas sadzīves atkritumos. Neizmetiet baterijas ugunī. Nepievienojiet baterijas īsslēgumam, neizjauciet un nepārkarsējiet tās.

UZMANĪBU : Ja baterija tiek nepareizi nomainīta, pastāv sprādziena risks. Nomainiet bateriju tikai pret līdzvērtīgu bateriju.

Auduma tīrīšana

Netīrumus un traipus notīriet no izstrādājuma virsmas nekavējoties.

Dažas vielas var būt grūtāk iztīrīt, jo īpaši pēc ilgāka laika.

UZMANIBU

- Lai notīrītu puteklus, pirkstu nospiedumus un tamlīdzīgi, izmantojiet puteklsūcēju vai pūku rullīti ar līmvielu.

– Dažas tīrīšanas sukas var sabojāt izstrādājumu atkarībā no to materiāla.

– Dvieli vai tīrīšanas drānas var atstāt pūkas vai netīrumus uz izstrādājuma.

- Neizmantojiet naglu vai citus instrumentus, lai nokasītu netīrumus. Tas var sabojāt audumu.

- Lai iztīrītu tauku vai šķidrumu traipus, izmantojiet ūdenī samitrinātu tīru, baltu drānu. Ja traips nepadodas, paberzējiet to ar ūdens un neitrāla mazgāšanas līdzekļa (piemēram, trauku mazgāšanas līdzekļa) maisījumā samitrinātu drānu.

– Neneitrāls mazgāšanas vai tīrīšanas līdzeklis var sabojāt audumu vai mainīt tā krāsu.

– Pēc tīrīšanas izmantojiet sausu drānu vai matu fēnu, lai attiecīgo zonu izžāvētu.

– Nelietojiet pārmērīgu spēku, lai nesabojātu audumu un neizmainītu tā krāsu.

SATURS

01 Komponentu pārbaude 7

Bateriju ievietošana pirms tālvadības pults lietošanas (AA baterijas x 2) ____

7

02 Produkta pārskats 8

Sistēmas Soundbar augšējais panelis 8

Sistēmas Soundbar apakšējais panelis 10

03 Tālvadības pults izmantošana 11

Kā izmantot tālvadības pulti ____ 11

Paslēpto pogu (pogas ar vairākām funkcijām) lietošana ____ 14

Izvades specifikācijas dažādiem skaņu efektu režīmiem ____ 14

Sistēmas Soundbar skaluma regulēšana ar televizora tālvadības pulti 15

04 Sistēmas Soundbar pievienošana 16

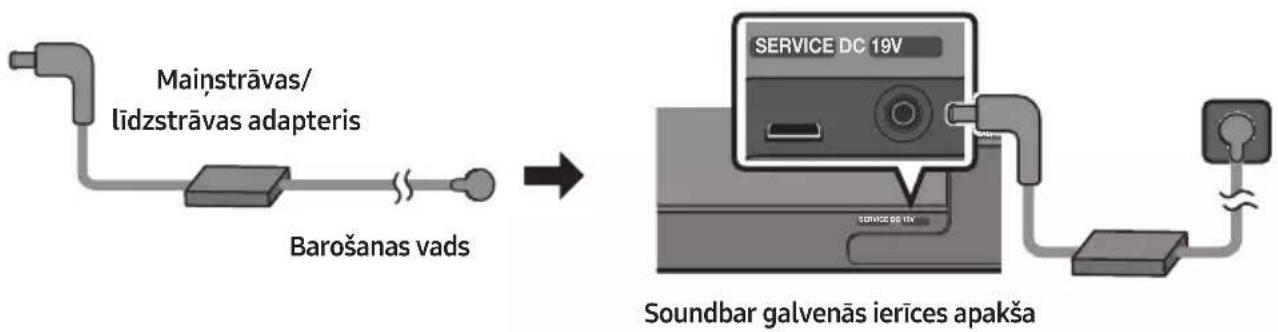

Pievienošana pie elektriskās strāvas ____ 16

SWA-9100S (iegādājams atseviški), SWA-W500 (iegādājams atseviški) pievienošana Soundbar 16

05 Vadu savienojums ar televizoru 17

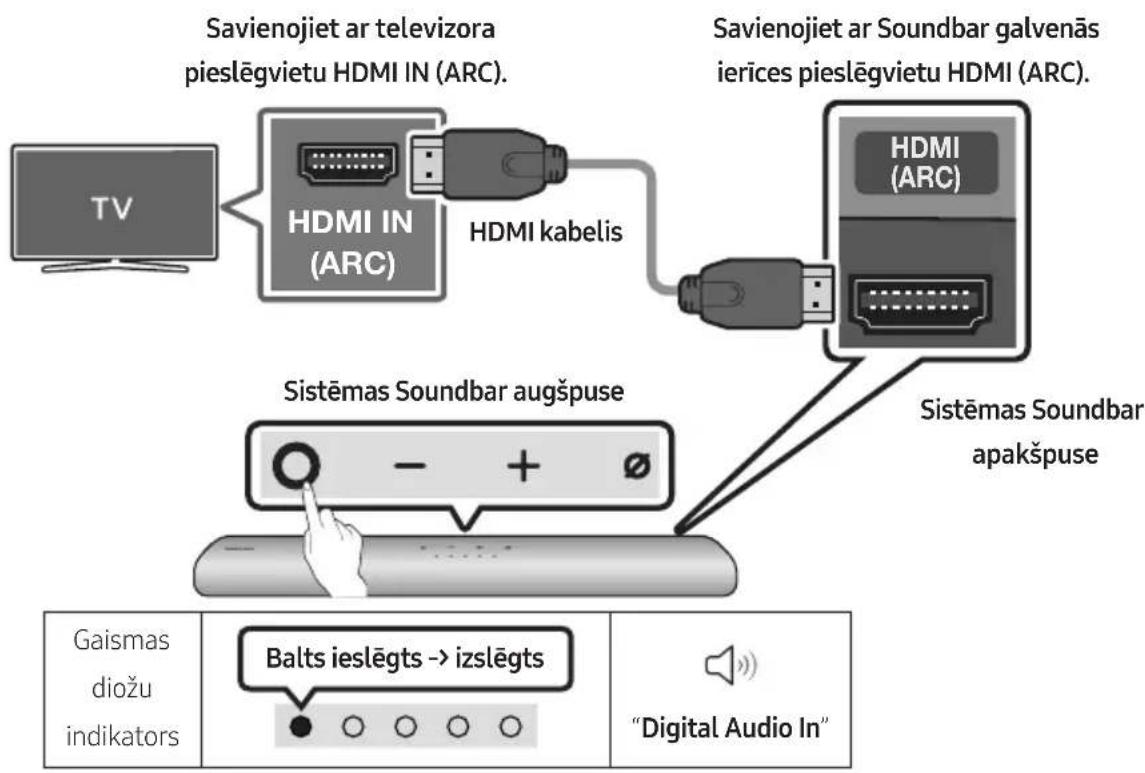

1. metode. Savienošana ar HDMI ____ 17

2. metode. Savienojuma izveide, izmantojot optisko kabeli ____ 19

06 Bezvadu savienojums ar televizoru 20

1. metode. Savienojuma izveide, izmantojot Bluetooth 20

2. metode. Savienošana, izmantojot Wi-Fi 22

07 Ārējās ierīces pievienošana 23

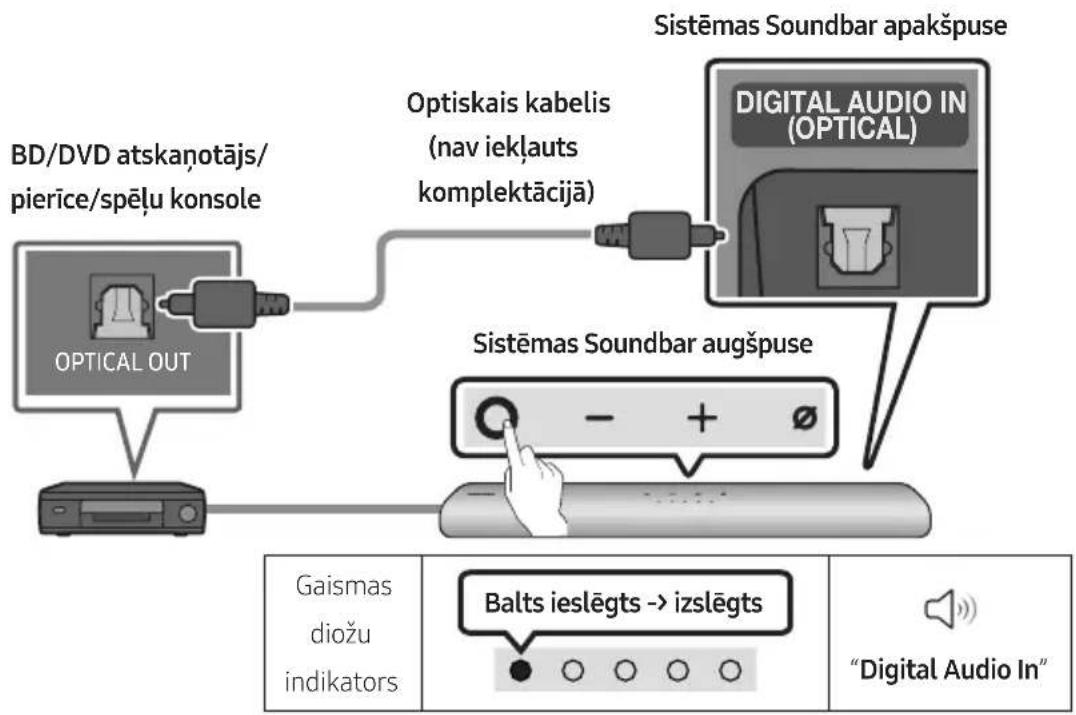

Savienojuma izveide, izmantojot optisko kabeli 23

08 Mobilās ierīces pievienošana 24

1. metode. Savienojuma izveide, izmantojot Bluetooth 24
2. metode. Savienojuma izveide, izmantojot Wi-Fi (bezvadu tiklu) ____ 27

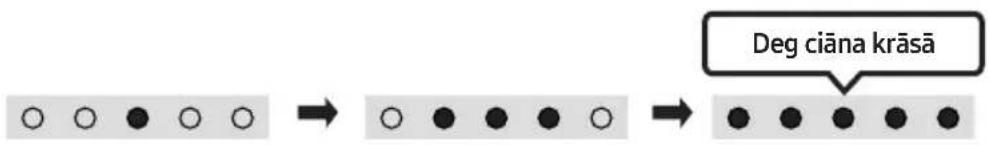

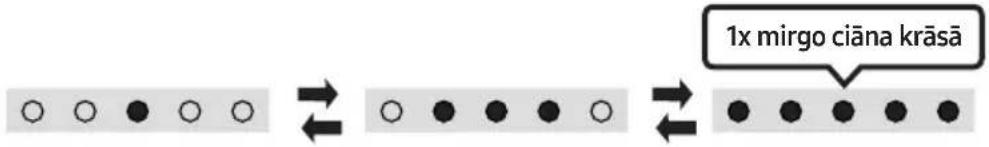

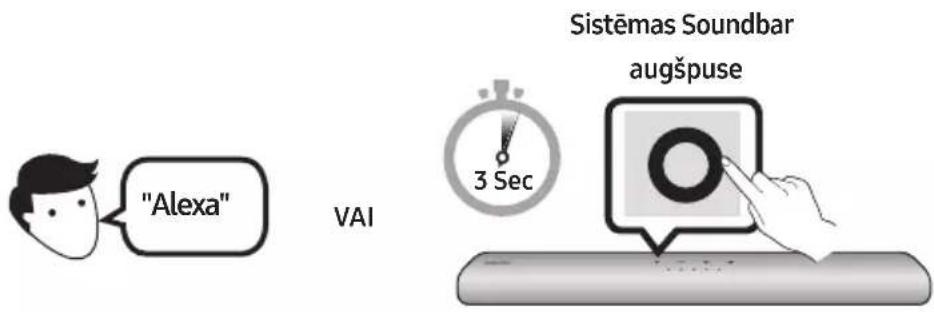

Darba sākšana ar Amazon Alexa (iebūvētā Alexa) 28

Darba sākšana ar Alexa Amazon produktā (darbojas ar Alexa) 30

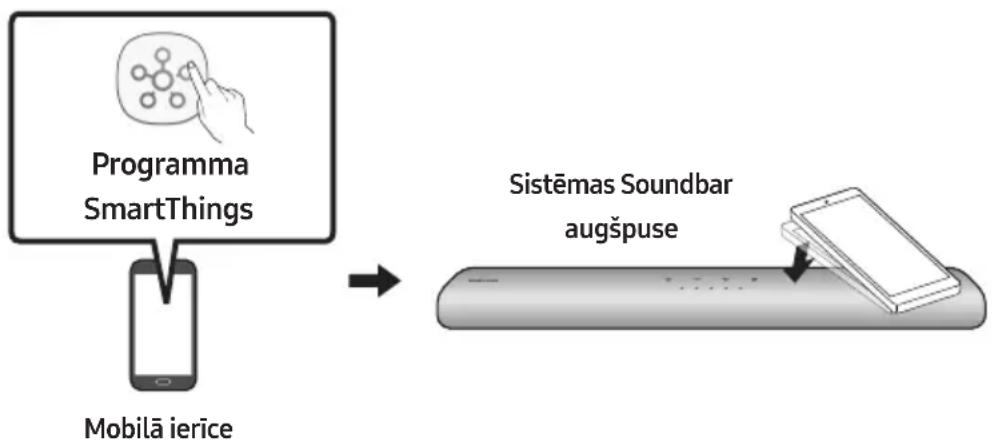

Funkcijas Tap Sound lietošana ____ 32

09 Savienojuma izveide ar Apple AirPlay 2 33

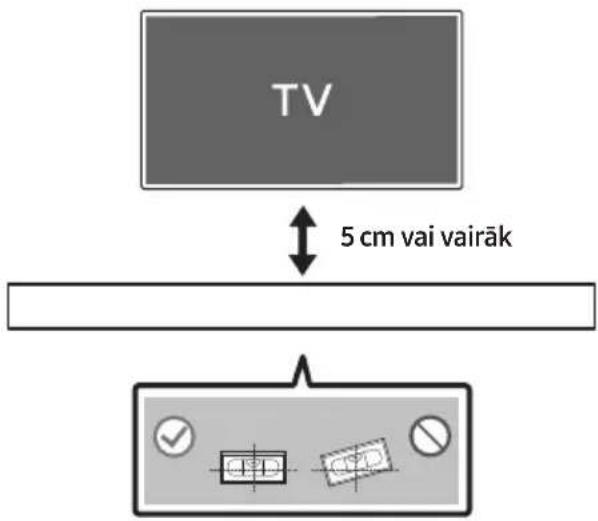

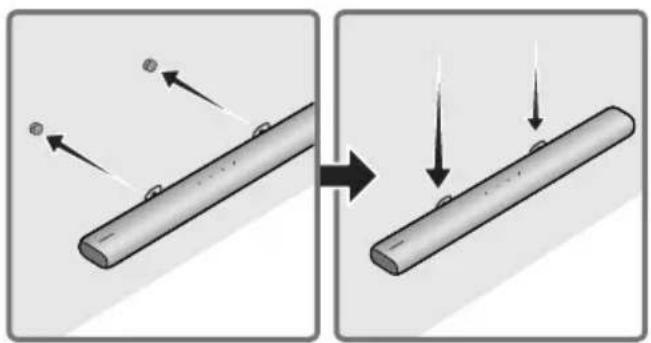

10 Sienas stiprinājuma uzstādīšana 34

Piesardzības pasākumi uzstādīšanas laikā ____ 34

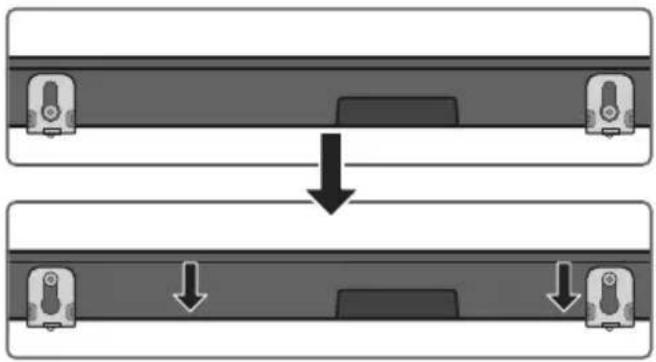

Sienas stiprinājuma komponenti 34

11 Sistēmas Soundbar uzstādīšana televizora priekšā

12 Programmatūras atjaunināšana 37

Automātiskā atjaunināšana 37

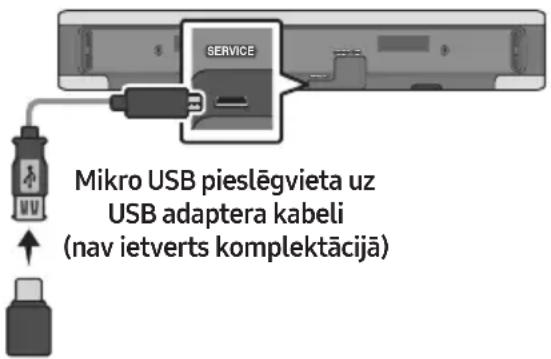

USB atjauninājumi 37

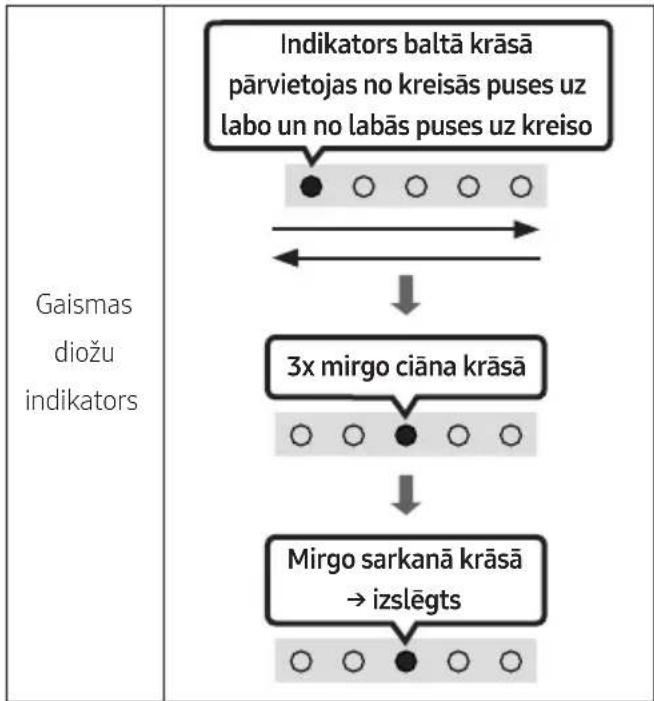

Atiestatišana 38

13 Problēmu novēršana 39

14 Licence 41

15 Paziņojums par atvērtā pirmkoda licenci 41

16 Svarīga piezīme par apkopi 42

17 Specifikācijas un norādījumi 43

Specifikācijas 43

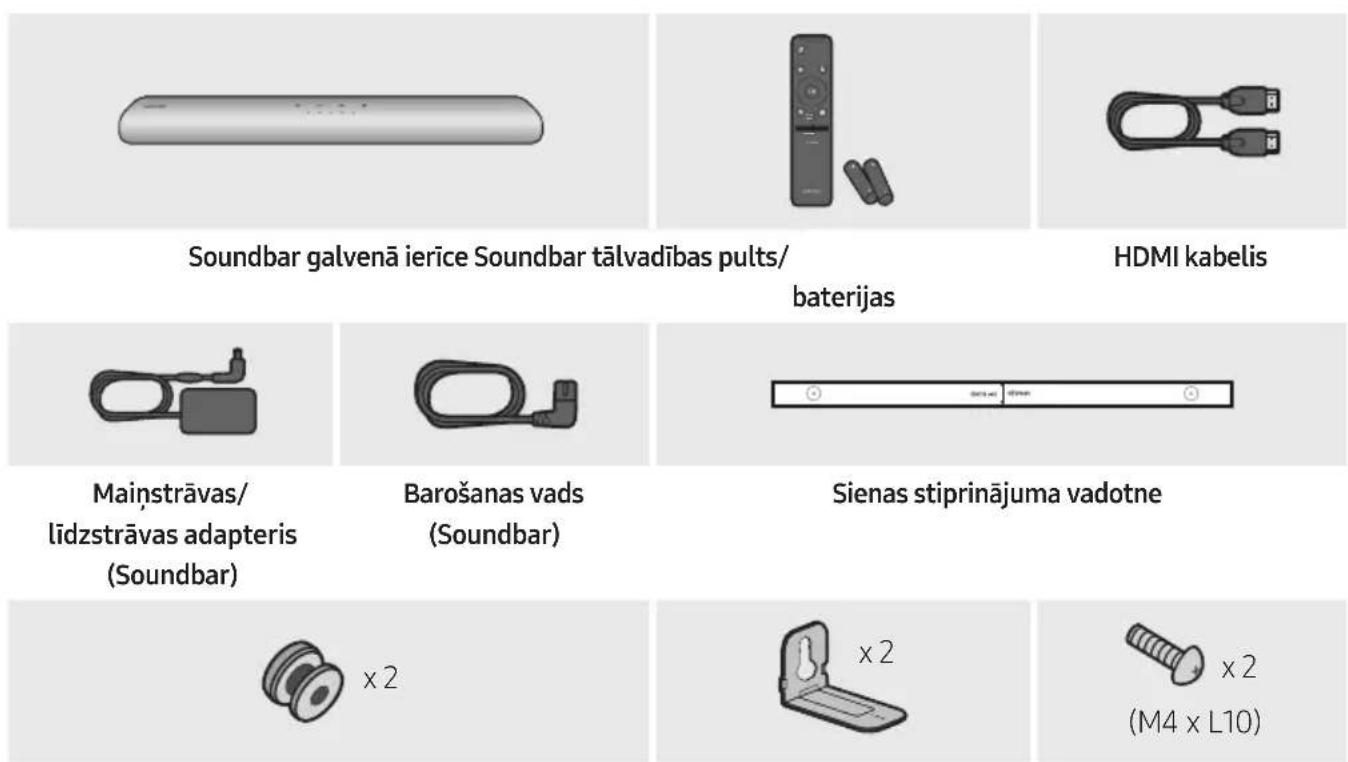

01 KOMPONENTU PĀRBAUDE

Skrūves turētājs Sienas stiprinājuma
kronšteins
Skrüve

• Papildinformāciju par barošanas avotu un energijas patēriņu skatiet uz produkta etiketes. (etikete: Soundbar galvenās ierīces apakša)
• Lai iegādātos papildu komponentus vai kabelus, sazinieties ar Samsung apkopes centru vai Samsung klientu apkalpošanas centru.
• Papildinformāciju par sienas stiprinājumu skatiet 34. lpp.
• Dizains, specifikācijas un programmas ekrāns var tikt mainīts bez iepriekšēja brīdinājuma.
• Piederumu izskats var nedaudz atškirties no iepriekšējos attēlos redzamā.

Bateriju ievietošana pirms tālvadības pults lietošanas (AA baterijas x 2)

Bīdiet aizmugurējo vāciņu bultiņas norādītajā virzienā, līdz tas ir pilnībā noņemts. levietojiet 2AA baterijas (1,5V) tā, lai to polaritāte atbilstu norādītajam virzienam. lebīdiet aizmugurējo vāciņu atpakal vietā.

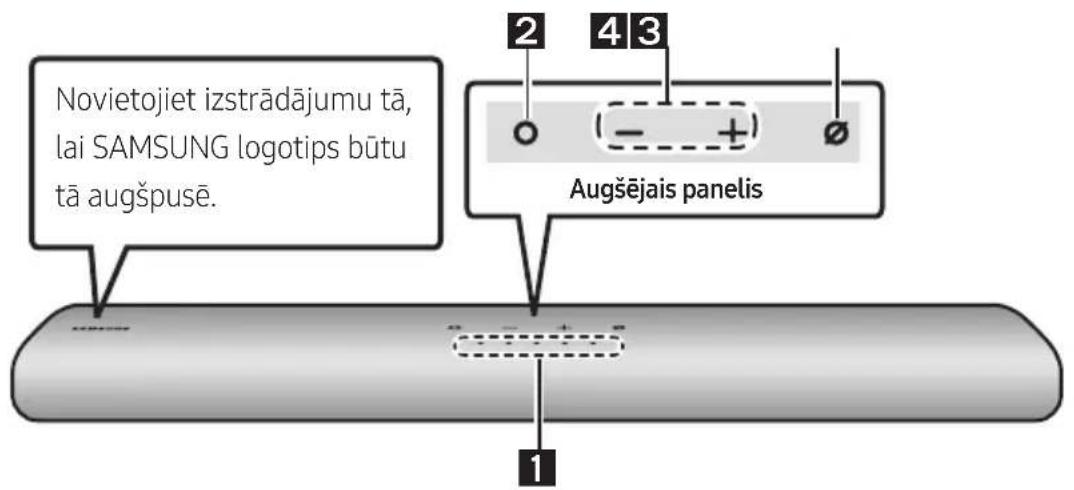

Sistēmas Soundbar augšējais panelis

1	Gaismas diožu indikators	Gaismas diožu indikators mirgo, spīd vai maina krāsu atkarībā no sistēmas Soundbar pašreizējā darbības režima vai statusa. Gaismas diožu indikatora krāsa un degošo diožu skaits norāda aktīvo darbības režimu, kā aprakstīts tālāk.
		Balta gaismas diode	Balta gaismas diode	[TCBY]Daudzkrāsaina gaismas diode	Balta gaismas diode	[XDZG]Balta gaismas diode
		• Daudzkrāsainās gaismas diodes krāsa mainās uz Baltu, Ciāna, Zaļu, Sarkanu un Zilu atkarībā no darbības režima un statusa.
2	Daudzfunkcionālā poga	• Gaidstāves režimā nospiediet (Daudzfunkcionālā) pogu, lai ieslēgtu sistēmu Soundbar.• Nospiediet (Daudzfunkcionālā) pogu, lai mainītu darbības režimu. Katru reizi, kad tiek mainīts darbības režims, gaismas diode iedegas baltā krāsā un pēc tam nodziest.
3	Skaļuma regulēšanas poga	Spiediet pogu — +(Skaļums), lai regulētu skaļumu.

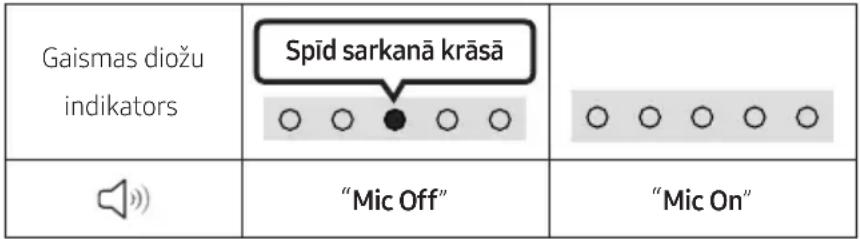

4	Mikrofons ieslēgts/ izslēgts	Nospiediet pogu (Mikrofons ieslēgts/izslēgts), lai ieslēgtu vai izslēgtu mikrofonu. Kad mikrofons ir izslēgts, LED indikators iedegas sarkanā krāsā.

• Barošanas poga sāk darboties 4–6 sekunžu laikā pēc mainstrāvas vada pievienošanas.
• Skaņa pēc ierīces ieslēgšanas sāks skanēt ar 4–5 sekunžu aizkavēšanos.
• Ja dzirdat skaņu gan no televizora, gan no sistēmas Soundbar, atveriet televizora audio izvēlni lestatījumi un pārslēdziet izvēlēto skaļruni no televizora skaļruņa uz Ārējais skaļrunis.
• Audio skaņu var ieslēgt un izslēgt, izmantojot lietotni SmartThings. Lai uzzinātu, kā izmantot lietotni SmartThings, skatiet šeit: "2. metode. Savienojuma izveide, izmantojot Wi-Fi (bezvadu tīklu)".

Sistēmas Soundbar apakšējais panelis

1	ID SETNospiediet, lai izveidotu bezvadu savienojumu starp sistēmu Soundbar un telpiskās skaņas skaļruniem un zemfrekvenču skaļruni. (Telpiskās skaņas skaļrunis un zemfrekvenču skaļrunis ir jāiegādājas atsevišķi.)
2	NETWORKNospiediet, lai izveidotu savienojumu ar bezvadu tīklu (Wi-Fi), izmantojot programmuSmartThings.
3	SERVICELai jauninātu izstrādājuma programmatūru, pievienojiet USB atmiņas ierīci.
4	DC 19V (Barošanas avota ligzda)Pievienojiet mainstrāvas/līdzstrāvas adapteri. (skatiet 16. lpp.)
5	DIGITAL AUDIO IN (OPTICAL)Savienojiet ar ārējas ierīces digitālās (optiskās) izejas ligzdu. (skatiet 23. lpp.)
6	HDMI (ARC)Savienojiet ar televizora HDMI (ARC) ligzdu. (skatiet 17. lpp.)

• Lai atvienotu mainstrāvas/līdzstrāvas adaptera strāvas vadu no sienas kontaktligzdas, velciet spraudni. Nevelciet, satverot kabeli.
• Šo ierīci vai citus komponentus pievienojiet mainstrāvas kontaktligzdai tikai pēc tam, kad ir izveidoti visi savienojumi starp komponentiem.

03 TĀLVADĪBAS PULTS IZMANTOŠANA

Kā izmantot tālvadības pulti

1	leslēgt/izslēgt leslēdz un izslēdz sistēmu Soundbar.
	Gaismas diožu indikators	1x mirgo ciāna krāsā ○ ○ ● ○ ○ Deg	3x mirgo sarkanā krāsā ○ ○ ● ○ ○ Izslēgts
	· Funkcija Auto Power Down lerīce automātiski izslēdzas tālāk norādītajās situācijās: - Režimos "Digital Audio In" vai "TV ARC" / "Wi-Fi" / "Bluetooth", ja 18 minūšu laikā nav saņemts audio signāls.

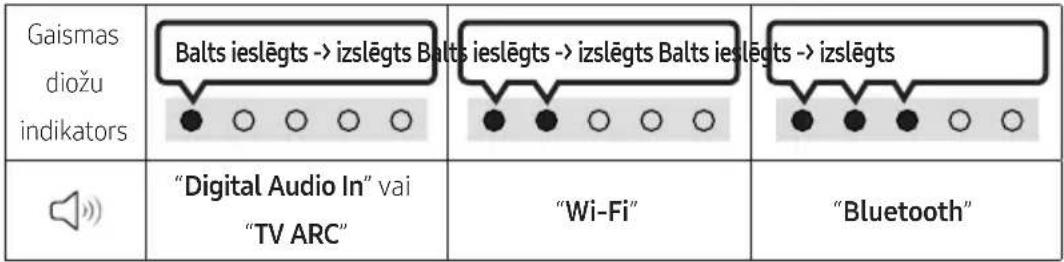

2	→ (Avots) Nospiediet šo pogu, lai izvēlētos sistēmai Soundbar pievienoto avotu. • Audio atgr. saite Deg/Izslēgts Varat ieslēgt vai izslēgt audio atgr. saiti. Nospiediet tālvadības pults pogu → (Avots) un turiet to nospiestu 5 sekundes, kamēr Soundbar izslēdz (gaidstāves režims).
	Gaismas diožu indikators	1x mirgo ciāna krāsā ○ ○ ● ○ ○ Deg	1x mirgo sarkanā krāsā ○ ○ ● ○ ○ Izslēgts
3	→ (Izslēgt skaņu) Nospiediet pogu → (Izslēgt skaņu), lai izslēgtu skaņu. Nospiediet to vēlreiz, lai atkal ieslēgtu skaņu.
	Gaismas diožu indikators	x atkārtoti mirgo ○ ○ ○ ○

4	SOUND MODENospiežot šo pogu, var atlasīt vajadzīgo audio režīmu. Katru reizi, kad mainās režīms, daudzkrāsainā gaismas diode mirgo baltā krāsā.
	Gaismas diožu indikators
		"Standard" → "Music" → "Adaptive Sound"
	StandardAtskaņo originālo skaņu.MusicNodrošina mūzikas saturam dabiskāku un telpiskāku skaņu.Adaptive SoundAnalizē saturu reāllaikā un automātiski nodrošina optimālu skaņas lauku atbilstoši satura īpašībām.
5	Bluetooth PAIRPārslēdziet sistēmu Soundbar Bluetooth sapārošanas režimā.Ja tiek nospiesta šī poga, gaismas diožu displejs mainās, kā parādīts tālāk.Kamēr notiek savienošana pārī, daudzkrāsainās gaismas diodes krāsa pēc kārtas mainās uz Sarkanu → Zaļu → Zilu.
	Gaismas diožu indikators	→ Sapārošana Savienojuma izveide ir pabeigta
		"Ready to connect via Bluetooth."
6	►II (Atskanot/pauzēt)Izmantojiet šo pogu, lai atskanotu vai pauzētu mūziku.
7	Uz augšu/Uz leju/Pa kreisi/Pa labiNospiediet Uz augšu/Uz leju/Pa kreisi/Pa labi uz pogas, lai izvēlētos vai iestatītu funkcijas.Mūzikas faila izlaišanaNospiediet Pa labi pogu, lai izvēlētos nākamo mūzikas failu. Nospiediet Pa kreisi pogu, lai izvēlētos iepriekšējo mūzikas failu.

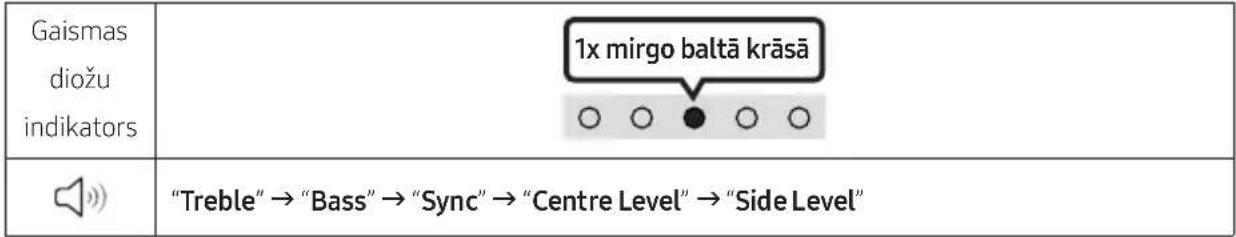

8	[S06A] (Skaņas vadība)Nospiežot šo pogu, var atlasīt vajadzīgo audio režīmu. Vajadzīgo vienumu var pielāgot, izmantojot pogas Uz augšu/Uz leju. Katru reizi, kad mainās režīms, daudzkrāsainā gaismas diode mirgo baltā krāsā.
	– Lai regulētu diskanta vai basa skaņu, skaņas iestatījumos izvēlieties “Treble” vai “Bass” un noregulējiet skaļumu robežās no -6 līdz +6 ar pogām Uz augšu/Uz leju.– Nospiediet un turiet nospiestu pogu ⚫(Skaņas vadība) aptuveni 5 sekundes, lai noregulētu katras frekvenču joslas skaņu. Frekvences 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz un 10 kHz var atlasīt ar pogām Pa kreisi/Pa labi. Katru frekvenci var atsevišķi noregulēt iestatījumu diapazonā no -6 līdz +6 ar pogām Uz augšu/Uz leju. (Pārliecinieties, vai skaņas režīma iestatījums ir “Standard”.)– Lai regulētu katra skaļruņa skaļumu, izvēlnē Skaņas iestatījumi izvēlieties opciju “Centre Level” vai “Side Level” un pēc tam noregulējiet skaļumu diapazonā no -6 līdz +6, izmantojot pogas Uz augšu/Uz leju.– Ja video attēls televizorā un skaņa sistēmā Soundbar nav sinhronizēti, izvēlnē Skaņas vadība izvēlieties opciju “Sync” un pēc tam iestatiet audio aizkavi no 0 līdz 300 milisekundēm, izmantojot pogas Uz augšu/Uz leju.– Opcija “Sync” tiek atbalstīta tikai dažām funkcijām.– Ja telpiskie skaļruņi ir pievienoti, atlasiet “Rear Level” un pēc tam izmantojiet Uz augšu/Uz leju bultiņas pogu, lai pielāgotu skaļumu diapazonā no -6 līdz +6.
[S486]	WOOFER (BASA) LĪMENISNospiediet pogu uz augšu vai uz leju, lai pielāgotu zemfrekvenču (basa) skaļruņa skaļumu uz -12 vai no -6 līdz +6. Lai iestatītu zemfrekvenču (basa) skaļruņa skaļumu uz 0 (noklusējums), nospiediet šo pogu.
	SKALUMSSpiediet pogu uz augšu vai uz leju, lai pielāgotu skaļumu.

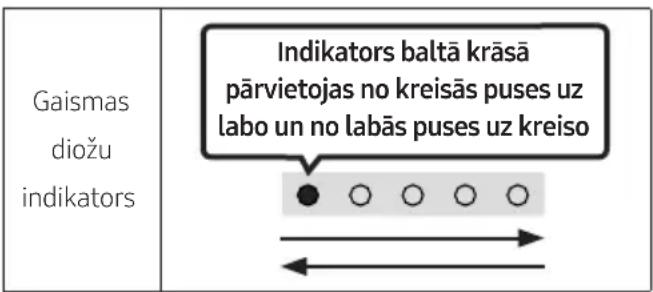

	Gaismas diožu indikators	1x baltā krāsā pārvietojas pa labi●○○○○○Skalāk	1x baltā krāsā pārvietojas pa kreisi○○○○●Klusāk

• Lai regulētu diskanta vai basa skaņu, skaņas iestatījumos izvēlieties "Treble" vai "Bass" un noregulējiet skaļumu robežās no -6 līdz +6 ar pogām Uz augšu/Uz leju.
• Nospiediet un turiet nospiestu pogu (Skañas vadiba) aptuveni 5 sekundes, lai noregulētu katras frekvenču joslas skaņu. Frekvences 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz un 10 kHz var atlasīt ar pogām Pa kreisi/Pa labi. Katru frekvenci var atsevišķi noregulēt iestatījumu diapazonā no -6 līdz +6 ar pogām Uz augšu/Uz leju. (Pārliecinieties, vai skaņas režīma iestatījums ir "Standard".)
• Lai regulētu katra skaļruņa skaļumu, izvēlnē Skaņas iestatījumi izvēlieties opciju "Centre Level" vai "Side Level" un pēc tam noregulējiet skaļumu diapazonā no -6 līdz +6, izmantojot pogas Uz augšu/ Uz leju.
• Ja video attēls televizorā un skaņa sistēmā Soundbar nav sinhronizēti, izvēlnē Skaņas vadība izvēlieties opciju "Sync" un pēc tam iestatiet audio aizkavi no 0 līdz 300 milisekundēm, izmantojot pogas Uz augšu/Uz leju.
• Opcija "Sync" tiek atbalstita tikai dažām funkcijām.
• Ja telpiskie skalruņi ir pievienoti, atlasiet "Rear Level" un pēc tam izmantojiet Uz augšu/Uz leju bultinas pogu, lai pielāgotu skalumu diapazonā no -6 līdz +6.

Gaismas diožu indikators

Skalāk

Klusāk

Paslēpto pogu (pogas ar vairākām funkcijām) lietošana

Slēptā poga		Papildinformācija
Tālvadības pults poga Funkcija
WOOFER (Uz augšu)	Funkcijas TV tālvadības pulti Deg/Izslēgts (Gaidstāve)	lpp. 15
Uz augšu ID SET
(Skaņas vadība)	7 joslu EQ lpp. 13
(Avots)	Audio atgr. saite Deg/Izslēgts (Gaidstāve) lpp. 11

Izvades specifikācijas dažādiem skaņu efektu režīmiem

Efekts levade		Izvade
		Tikai ar zemfrekvenču skaļruni	Ar zemfrekvenču skaļruni un bezvadu aizmugurējo skaļruņu komplektu
Standard	2.0 kanālu 2.1 kanālu 2.1 kanālu
	5.1 kanālu 2.1 kanālu 5.1 kanālu
Music	2.0 kanālu 5.1 kanālu 7.1 kanālu
	5.1 kanālu 5.1 kanālu 7.1 kanālu
Adaptive Sound	2.0 kanālu 5.1 kanālu 7.1 kanālu
	5.1 kanālu 5.1 kanālu 7.1 kanālu

- Samsung bezvadu aizmugures skalruņu komplektu un zemfrekvenču skalruni var iegādāties atsevišķi. Lai iegādātos komplektu vai zemfrekvenču skalruni, sazinieties ar pārdevēju, no kura iegādājāties sistēmu Soundbar.

Sistēmas Soundbar skaluma regulēšana ar televizora tālvadības pulti

Regulējiet sistēmas Soundbar skalumu ar televizora tālvadības pulti.

• Šo funkciju var izmantot tikai ar infrasarkano staru tālvadības pultīm. Funkcija nav savietojama ar Bluetooth tālvadības pultīm (pultīm, kuras jāsapāro ar ierīci).
• Lai lietotu šo funkciju, televizora iestatijumos atlasiet Ārējais skalrunis.

• Ražotāji, kuri atbalsta šo funkciju: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Izslēdziet sistēmu Soundbar.

• Nospiediet pogu WOOFER un turiet to nospiestu 5 sekundes.

Ikreiz nospiežot pogu WOOFER un turot to nospiestu 5 sekundes, režimi pārslēdzas šādā secibā:

Indikatora status mainās katru reizi, kad maināt režīmu, kā parādīts tālāk.

Tālvadības pults poga Gaismas diožu indikators Statuss
		"Off-TV Remote"(noklusējuma režims)	Atspējot televizora tālvadības pulti.
		"Samsung-TV Remote"	lespējot Samsung televizora infrasarkano staru tālvadības pulti.
		"All-TV Remote"	lespējot cita televizoru ražotāja infrasarkano staru tālvadības pulti.

04 SISTEMAS SOUNDBAR PIEVIENOŠANA

Pievienošana pie elektriskās strāvas

Izmantojiet barošanas komponentus, lai savienotu sistēmu Soundbar strāvas kontaktligzdu šādā secībā:

• Papildinformāciju par nepieciešamo barošanas avotu un enerģijas patēriņu skatiet uz izstrādājuma etiketes. (etikete: Soundbar galvenās ierīces apakšpuse)
• Vispirms pievienojiet strāvas vadu mainstrāvas/līdzstrāvas adapterim.
  Pievienojiet mainstrāvas/līdzstrāvas adapteri (ar strāvas vadu) sistēmai Soundbar.
• Pievienojiet sienas kontaktligzdai barošanas vadu.

PIEZIMES

• Ja barošanas vads tiek atvienots un atkal pievienots laikā, kad izstrādājums ir ieslēgts, sistēma Soundbar ieslēdzas automātiski.
• Pārliecinieties, vai mainstrāvas/līdzstrāvas adapteris uz galda vai grīdas ir novietots plakaniski. Ja piekarat mainstrāvas/līdzstrāvas adapteri tā, ka tā mainstrāvas vada ieejas pieslēgvieta ir vērsta uz augšu, adapterī var iekļūt ūdens vai citas neatbilstošas vielas, kas var izraisīt adaptera darbības traucējumus.

SWA-9100S (iegādājams atseviški), SWA-W500 (iegādājams atseviški) pievienošana Soundbar

Paplašiniet līdz patiesai bezvadu telpiskai skaņai, pievienojot Samsung bezvadu aizmugurējo skaļruņu komplektu (SWA-9100S, iegādājams atsevišķi) un bezvadu zemfrekvences skaļruni (SWA-W500, iegādājams atsevišķi) savai Soundbar.

Detalizētu informāciju par savienojumiem skatiet Samsung bezvadu aizmugurējo skalruņu komplekta un bezvadu zemfrekvences skalruņa rokasgrāmatā.

05 VADU SAVIENOJUMS AR TELEVIZORU

1. metode. Savienošana ar HDMI

UZMANIBU

• Kad ir pievienots gan HDMI, gan optiskais kabelis, HDMI signāls tiek saņemts pirmais.
• Lai savienotu televizoru un sistēmu Soundbar, izmantojot HDMI kabeli, noteikti savienojiet ar ARC markētos terminālus. Pretējā gadījumā televizora skaņa var netikt atskanota.
• leteicamais kabelis ir High-Speed HDMI Cable with Ethernet.

Savienošana ar televizoru, kas atbalsta HDMI ARC (Audio Return Channel)

1. Kad sistēma Soundbar un televizors ir izslēgts, pievienojiet HDMI kabeli, kā parādīts attēlā.
2. leslēdziet sistēmu Soundbar un televizoru.

3. Televizora skaṇa tiek atskaṇota sistēmā Soundbar.

4. Ja televizora skaņa nav dzirdama, nospiediet pogu (Daudzfunkcionālā) sistēmas Soundbar augšpusē vai tālvadības pults pogu (Avots), lai izvēlētos režīmu “Digital Audio In”.

5. Ja skaņa netiek atskanota, pārbaudiet vēlreiz HDMI kabela savienojumu.
6. Lai mainītu sistēmas Soundbar skalumu, izmantojiet televizora tālvadības pults skaluma pogas.

PIEZIMES

• Ja televizors, kas atbalsta HDMI ARC (Audio Return Channel), tiek pievienots sistēmai Soundbar, izmantojot HDMI kabeli, digitālos video un audio datus var pārraidīt, nepievienojot atsevišku optisko kabeli.
• lesakām izmantot bezserdes HDMI kabeli, ja ir pieejams. Ja izmantojat HDMI kabeli ar serdi, ieteicams izmantot tādu kabeli, kura diametrs ir mazāks par 14 mm.
• Šī funkcija nav pieejama, ja HDMI kabelis neatbalsta ARC.
• Ja kāda apraides kanāla audio signāls ir kodēts kā Dolby Digital un televizora “Digitālās izvades audioformāts” ir iestatīts kā PCM, ieteicams šo iestatījumu nomainīt uz Dolby Digital. Kad televizora iestatījums būs nomainīts, skaņas kvalitāte uzlabosies. (Televizora izvēlnes Dolby Digital un PCM var būt apzīmētas ar citiem vārdiem atkarībā no televizora ražotāja.)

2. metode. Savienojuma izveide, izmantojot optisko kabeli

Pārbaudes punktu saraksts pirms savienojuma izveides

• Kad ir pievienots gan HDMI, gan optiskais kabelis, HDMI signāls tiek saņemts pirmais.
• Ja tiek izmantots optiskais kabelis un termināliem ir pārsegi, nonemiet tos.

1. Kad televizors un sistēma Soundbar ir izslēgti, savienojiet sistēmas Soundbar pieslēgvietu DIGITAL AUDIO IN (OPTICAL) un televizora OPTICAL izvades pieslēgvietu, izmantojot optisko kabeli (nav iekļauts komplektācijā), kā parādīts attēlā.
2. leslēdziet sistēmu Soundbar un televizoru.
3. Nospiediet ○ (Daudzfunkcionālā) pogu sistēmas Soundbar augšpusē vai tālvadības pults pogu → (Avots) un pēc tam izvēlieties režīmu “Digital Audio In”. Tiek atskanots paziņojums, “Digital Audio In”.
4. Televizora skana tiek atskanota sistēmā Soundbar.

06 BEZVADU SAVIENOJUMS AR TELEVIZORU

1. metode. Savienojuma izveide, izmantojot Bluetooth

Kad Samsung televizors ir pievienots, izmantojot Bluetooth, var klausīties stereo skanu bez kabelu izmantošanas.

• Vienlaicīgi var pievienot tikai vienu Samsung televizoru.
• Var pievienot Samsung televizoru, kas atbalsta Bluetooth. Skatiet televizora tehniskos datus.

Sākotnējā savienojuma izveide

1.

Bluetooth savienojuma poga Gaismas diožu indikators
VAI Režimā "Bluetooth"	Mirgo sarkanā → zaļā → zilā krāsā Sapārošana → 3x mirgo ciāna krāsā Savienojuma izveide ir pabeigta Kamēr notiek savienošana pārī, daudzkrāsainās gaismas diodes krāsa pēc kārtas mainās uz Sarkanu → Zaļu → Zilu.
	"Ready to connect via Bluetooth."

1. Izvēlieties Bluetooth režīmu Samsung televizorā.

(piem., Sākums (☐) → lestatījumi (☐) → Skaņa → Skaņas izvade → Bluetooth skalruņu saraksts → [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A (Bluetooth))

1. Izvēlieties “[AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A” televizora ekrānā redzamajā sarakstā.

Pieejamā sistēma Soundbar tiek rādīta kā “Nepieciešama sapārošana” vai “Sapārots” televizora Bluetooth ieriču sarakstā. Lai pievienotu Samsung televizoru sistēmai Soundbar, izvēlieties atbilstošo ziņojumu un pēc tam izveidojiet savienojumu.

1. Tagad var dzirdēt Samsung televizora skaņu no sistēmas Soundbar.

- Ja pastāv registrēts savienojums starp sistēmu Soundbar un Samsung televizoru, sistēma Soundbar tiek automātiski pievienota, kad tās darbības režīms tiek nomainīts uz “Bluetooth”.

Ja ierīci neizdodas pievienot

• Ja Samsung televizora skaļruņu sarakstā jau ir sistēma Soundbar (piem., [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A), izdzēsiet to.
• Pēc tam atkārtojiet 1.-3. darbību.

Sistēmas Soundbar atvienošana no Samsung televizora

Nospiediet pogu Ⓐ(Daudzfunkcionālā) sistēmas Soundbar augšpusē vai tālvadības pults pogu

(Avots), lai izvēlētos citu režīmu, nevis "Bluetooth".

- Atvienošana aizņem kādu laiku, jo Samsung televizoram ir jāsaņem atbilde no sistēmas Soundbar. (Nepieciešamais laiks var atšķirties atkarībā no modela.)

• Lai izveidotu savienojumu ar Bluetooth sakaru sistēmu, novietojiet jaunu ierīci ne tālāk kā 1 m no sistēmas Soundbar.
• Ja, pievienojot Bluetooth ierīci, tiek prasīts ievadīt PIN kodu, ievadiet <0000>.
• Sistēma Soundbar automātiski izslēdzas, ja tās darbības statuss Gatavs ir ildzis 18 minūtes.
• Sistēma Soundbar neveic pareizu Bluetooth meklēšanu vai savienošanu pārī šādos gadījumos:
  – Ja ap sistēmu Soundbar ir spēcīgs elektriskais lauks.
  – Ja sistēma Soundbar vienlaikus ir savienota pārī ar vairākām Bluetooth ierīcēm.
  – Ja Bluetooth ierīce ir izslēgta, nav pieejama vai radušies tās darbības traucējumi.

- Elektroniskās ierīces var radīt radiotraucējumus. Neļaujiet Soundbar galvenās ierīces tuvumā atrasties ierīcēm, kas rada elektromagnētiskos viļņus, piemēram, mikroviļņu krāsnīm, bezvadu lokālā tīkla ierīcēm un citām.

2. metode. Savienošana, izmantojot Wi-Fi

Pārbaudes punktu saraksts pirms savienojuma izveides

• Wi-Fi savienojums ir pieejams tikai ar Samsung TV.
- Pārbaudiet, vai bezvadu maršrutētājs (Wi-Fi) ir ieslēgts un TV ir savienots ar maršrutētāju.
• TV un Soundbar ir jābūt savienotiem ar to pašu bezvadu tīklu (Wi-Fi).
- Ja bezvadu maršrutētājs (Wi-Fi) izmanto DFS kanālu, jums vairs nevarēsiet izveidot Wi-Fi savienojumu starp TV un Soundbar. Detalizētai informācijai sazinieties ar savu interneta pakalpojumu sniedzēju.
- Tā kā izvēlnes var atšķirties atkarībā no ražošanas gada, skatiet TV rokasgrāmatu.
- Lai savienotu TV ar Soundbar, izmantojot Wi-Fi, vispirms pievienojiet Soundbar pie bezvadu maršrutētāju. Papildinformāciju par to, kā izveidot Wi-Fi savienojumu, skatiet 27. lpp.

1. Papildinformāciju par Wi-Fi savienojumu ar Soundbar skatiet 27. lpp. "2. metode. Savienojuma izveide, izmantojot Wi-Fi (bezvadu tīklu)".

2. Mainiet TV ievades avotu, izmantojot Soundbar audio izvēlni.

• Samsung TV, kas izlaisti 2017. gadā vai vēlāk

Sākums (☐) → lestatījumi (☐) → Skaṇa → Skaṇas izvade → [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A (Wi-Fi)

07 ĀRĒJĀS IERĪCES PIEVIENOŠANA

Savienojuma izveide, izmantojot optisko kabeli

1. Kad ārējā ierīce un sistēma Soundbar ir izslēgtas, savienojiet sistēmas Soundbar pieslēgvietu DIGITAL AUDIO IN (OPTICAL) un ārējās ierīces OPTICAL izvades pieslēgvietu, izmantojot optisko kabeli (nav iekļauts komplektācijā), kā parādīts attēlā.
2. leslēdziet sistēmu Soundbar un ārējo ierīci.
3. Nospiediet (Daudzfunkcionālā) pogu sistēmas Soundbar augšpusē vai tālvadības pults pogu (Avots) un pēc tam izvēlieties režīmu “Digital Audio In”. Tiek atskanots paziņojums, “Digital Audio In”.
4. Ārējās ierīces skaņa tiek atskanota sistēmā Soundbar.

08 MOBILĀS IERĪCES PIEVIENOŠANA

1. metode. Savienojuma izveide, izmantojot Bluetooth

Kad mobilā ierīce ir pievienota, izmantojot Bluetooth, var klausīties stereo skaņu bez kabelu izmantošanas.

- Kad tiek pievienota sapārota Bluetooth ierīce un sistēma Soundbar ir izslēgta, sistēma Soundbar tiek automātiski ieslēgta.

Sākotnējā savienojuma izveide

- Pievienojot jaunu Bluetooth ierīci, nodrošiniet, lai ierīce atrodas ne tālāk par 1 m no sistēmas Soundbar.

1.

Bluetooth savienojuma poga Gaismas diožu indikators
VAI Režimā "Bluetooth"	Mirgo sarkanā → zaļā → zilā krāsā Sapārošana → 3x mirgo ciāna krāsā Savienojuma izveide ir pabeigta • Kamēr notiek savienošana pārī, daudzkrāsainās gaismas diodes krāsa pēc kārtas mainās uz Sarkanu → Zaļu → Zilu.
	"Ready to connect via Bluetooth."

1. Sarakstā, kas tiek parādīts ierīcē, izvēlieties "[AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A".
2. Atskanojiet mūzikas failus no ierīces, kas pievienota sistēmai Soundbar, izmantojot Bluetooth.

Kā rīkoties, ja neizdodas izveidot ierīces pieslēgumu?

• Ja mobilās ierīces skaļruņu sarakstā ir kāda sistēma Soundbar (piemēram, [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A), izdzēsiet to.
• Atkārtojiet 1. un 2. darbību.

Piezīmes par Bluetooth savienojumu

• Lai izveidotu savienojumu ar Bluetooth sakaru sistēmu, novietojiet jaunu ierīci ne tālāk kā 1 m no sistēmas Soundbar.
• Ja, pievienojot Bluetooth ierīci, tiek prasīts ievadīt PIN kodu, ievadiet <0000>.
• Sistēma Soundbar automātiski izslēdzas, ja tās darbības statuss Gatavs ir ildzis 18 minūtes.
• Sistēma Soundbar neveic pareizu Bluetooth meklēšanu vai savienošanu pārī šādos gadījumos:

– Ja ap sistēmu Soundbar ir spēcīgs elektriskais lauks.
– Ja sistēma Soundbar vienlaikus ir savienota pārī ar vairākām Bluetooth ierīcēm.
– Ja Bluetooth ierīce ir izslēgta, nav pieejama vai radušies tās darbības traucējumi.

- Elektroniskās ierīces var radīt radiotraucējumus. Neļaujiet Soundbar galvenās ierīces tuvumā atrasties ierīcēm, kas rada elektromagnētiskos viļņus, piemēram, mikroviļņu krāsnīm, bezvadu lokālā tīkla ierīcēm un citām.

• Sistēma Soundbar atbalsta SBC datus (44,1 kHz, 48 kHz).
• Izveidojiet savienojumu tikai ar tādu Bluetooth ierīci, kas atbalsta A2DP (AV) funkciju.
• Sistēmu Soundbar nevar savienot ar Bluetooth ierīci, kas atbalsta tikai HF (Hands Free — brīvroku) funkciju.
• Savienojot sistēmu Soundbar ar Bluetooth ierīci, novietojiet abas ierīces pēc iespējas tuvāk vienu otrai.
• Jo tālāk viena no otras atradīsies sistēma Soundbar un Bluetooth ierīce, jo vājāka klūs skaņas kvalitāte. Ja ierīces neatrodas bezvadu signāla darbības rādiusā, Bluetooth savienojums var pārtrūkt.
• Zonās ar sliktu signāla uztveršanas kvalitāti Bluetooth savienojums var nedarboties pareizi.
• No Bluetooth ierīces var būt dzirdamas skaņas vai tai var rasties darbības traucējumi šādos apstākļos:

– ja kermenis saskaras ar Bluetooth ierīces vai sistēmas Soundbar raiduztvērēju;

• ierīce atrodas telpas stūrī vai ja tās tuvumā ir šķērslis, piemēram, siena vai cita atdaloša konstrukcija, kā rezultātā var rasties elektriskas izmainas;
• ja uz ierīci iedarbojas radio traucējumi, ko izraisa citi izstrādājumi, kuri darbojas identiskos frekvenču diapazonos, piemēram, medicīnas iekārtas, mikroviļņu krāsnis un bezvadu LAN ierīces;
• tādi škēršli kā durvis un sienas var pasliktināt skaņas kvalitāti, pat ja ierīces atrodas signāla darbības rādiusā.

- Nemiet vērā, ka sistēmu Soundbar nevar sapārot ar citām Bluetooth ierīcēm, izmantojot Bluetooth opciju.

- Bezvadu ierīces darbības laikā var rasties elektriskie traucējumi.

Bluetooth ierīces atvienošana no sistēmas Soundbar

Bluetooth ierīces un sistēmas Soundbar savienojumu var pārtraukt. Norādījumus skatiet Bluetooth ierīces lietotāja rokasgrāmatā.

• Sistēmas Soundbar savienojums tiek pārtraukts.
• Ja sistēma Soundbar ir atvienota no Bluetooth ierīces, sistēmas Soundbar daudzkrāsainais indikators mirgo "Sarkanā" krāsā trīs reizes.

Sistēmas Soundbar atvienošana no Bluetooth ierīces

Nospiediet pogu Ⓐ (Daudzfunkcionālā) sistēmas Soundbar augšpusē vai tālvadības pults pogu

(Avots), lai izvēlētos citu režīmu, nevis "Bluetooth".

• Atvienošana ilgst noteiktu laiku, jo Bluetooth ierīcei ir jāsaņem atbilde no sistēmas Soundbar. (Savienojuma pārtraukšanas laiks var atšķirties atkarībā no Bluetooth ierīces.)
• Ja sistēma Soundbar ir atvienota no Bluetooth ierīces, sistēmas Soundbar daudzkrāsainais indikators mirgo "Sarkanā" krāsā trīs reizes.

2. metode. Savienojuma izveide, izmantojot Wi-Fi (bezvadu tīklu)

Lai savienotu sistēmu Soundbar ar mobilo ierīci, izmantojot bezvadu tīklu (Wi-Fi), ir nepieciešama programma SmartThings.

Sākotnējā savienojuma izveide

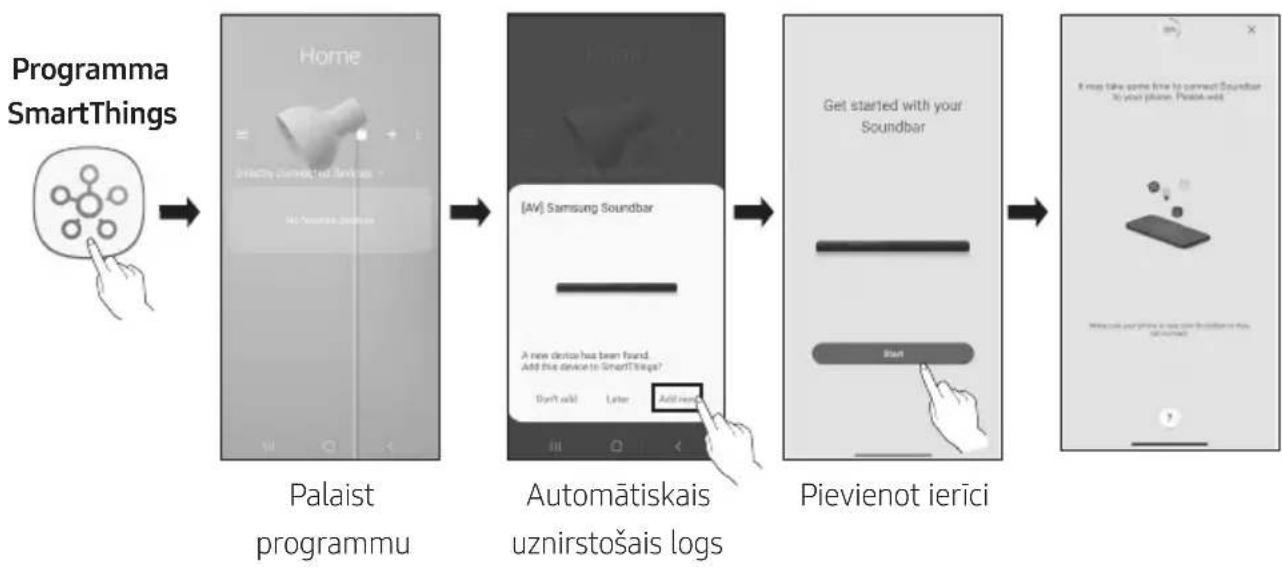

1. Instalējiet un palaidiet mobilajā ierīcē (viedtālrunī vai planšetdatorā) programmu SmartThings.
2. Atverot programmu, izpildiet ekrānā sniegtos norādījumus par sistēmas Soundbar pievienošanu.
3. Dažas mobilajas ierīcēs var nebūt pieejams automatiskais uznirstošais logs (skatiet tālāk otro ekrānuzņēmumu).
   Ja uznirstošais logs netiek parādīts, ekrānā Home nospiediet “+”. Sistēma Soundbar ir pievienota programmai.

Darba sākšana ar Amazon Alexa (iebūvētā Alexa)

• Amazon Alexa ir pakalpojums, ko nodrošina uzņēmums Amazon.
• Šī funkcija var nebūt atbalstīta atkarībā no modela vai atrašanās vietās.
• Šī funkcija atbalsta tikai dažas valodas, un atbalstītās funkcijas var atšķirties atkarībā no ģeogrāfiskā apgabala.
• Produktu specifikācijas vai saderību skatiet Samsung vietnē (www.samsung.com).

Izmantojot pakalpojumu Alexa, var atskaņot mūziku, klausīties ziņas, skatīt laika prognozes un vadīt mājas elektroierīces.

Lai izmantotu pakalpojumu Amazon Alexa, ir nepieciešams Amazon konts, lai pievienotu sistēmu Soundbar ar tīmekļa starpniecību.

1. Instalējiet mobilajā ierīcē programmu SmartThings un palaidiet to.
2. Atveriet pakalpojuma Alexa kontu, izpildot programmā sniegtos norādījumus, un piesakieties pakalpojumā.

1. Izsauciet pakalpojumu Alexa vai turiet nospiestu sistēmas Soundbar ○ (Daudzfunkcionālā) pogu 3 sekundes, lai izmantotu pakalpojumu Alexa.

2. Turiet nospiestu (Daudzfunkcionālā) pogu 3 sekundes, lai izsauktu pakalpojumu Alexa. Runājiet, turot šo pogu nospiestu, lai iespējotu balss atpazišanu.

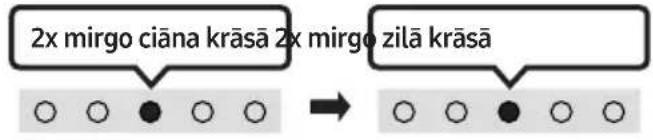

3. Sistēmas Soundbar indikatora status mainās atkarībā no programmas Alexa statusa. Papildinformāciju skatiet 31. lpp.

Trigeris + komanda

Pamēginiet šādas komandas Komandu piemēri
Skaļuma regulēšana	“Aleksa, pagriez skaļāk.”
	“Aleksa, pagriez klusāk.”
Amazon Music straumēšanas saturaklausīšanās	“Aleksa, uzliec džezu.”
Atskaņošanas vadība	“Aleksa, atskaņo nākamo dziesmu.”
	“Aleksa, izslēdz mūziku.”
	“Aleksa, kā sauc šo dziesmu?”
Laika ziņas “Aleksa, nolasi laika ziņas.”
Taimera programmēšana “Aleksa, uzliec taimeri uz 10 minūtēm.”

Darba sākšana ar Alexa Amazon produktā (darbojas ar Alexa)

• Šī funkcija var nebūt atbalstīta atkarībā no modela vai atrašanās vietās.
• Šī funkcija atbalsta tikai dažas valodas, un atbalstītās funkcijas var atšķirties atkarībā no ģeogrāfiskā apgabala.
• Produktu specifikācijas vai saderību skatiet Samsung vietnē (www.samsung.com).
• Šo pakalpojumu nodrošina Amazon, un tā darbība var tikt pārtraukta jebkurā brīdī; uzņēmums Samsung nav atbildīgs par pakalpojuma pieejamību.
• Amazon Alexa programmas ekrāns var tikt mainīts bez iepriekšēja brīdinājuma.

Savienošana un lietošana kopā ar Amazon ierīci (Amazon Echo)

Izmantojiet ierīci Amazon Echo, lai vadītu sistēmu Soundbar un lietotu Amazon Echo nodrošinātos mūzikas pakalpojumus. Lai izmantotu pakalpojumu Amazon Alexa, ir nepieciešams Amazon konts, lai pievienotu sistēmu Soundbar ar tīmekļa starpniecību.

1. Instalējiet mobilajā ierīcē programmu SmartThings un palaidiet to.
2. Atveriet pakalpojuma Alexa kontu, izpildot programmā sniegtos norādījumus, un piesakieties pakalpojumā.

Vadiet sistēmu Soundbar ar balss komandām

- Sistēmā Soundbar izmantojamais Amazon Echo pakalpojums nodrošina tikai mūziku. Citiem Amazon Echo piedāvātajiem pakalpojumiem, piemēram, ziņām un laika prognozei, var pieklūt, tikai izmantojot ierīci Amazon Echo.

Trigeris + komanda + Skalruṇa nosaukums

* Lai izmantotu balss komandas sistēmai Soundbar ar nosaukumu "Viesistabā"

Darbība Balss komanda
Lai iestatītu skaļuma līmeni uz 5 “Aleksa, iestati 5. skaļuma līmeni Viesistabā”
Lai palielinātu skaļuma līmeni “Aleksa, palielini skaļuma līmeni Viesistabā”
Lai izslēgtu skaņu “Aleksa, izslēdz skaņu Viesistabā”
Lai klausītos radiostaciju ar nosaukumu KISS FM “Aleksa, atskaņo Kiss FM Viesistabā”
Lai atskaņotu nākamo dziesmu “Aleksa, atskaņo nākamo dziesmu Viesistabā”
Lai apturētu audio “Aleksa, pārtrauc atskaņošanu Viesistabā”
Lai izslēgtu audio “Aleksa, izslēdz skaņu Viesistabā”

Alexa indikatora status

Sistēmas Soundbar indikatora status mainās atkarībā no programmas Alexa statusa, kā parādīts tālāk.

Alexa status Sistēmas Soundbar indikators
Gaidstāvē	Izslēgts
Klausās
Domā
Runā
Taimera signāli un atgādinājumi
Paziņojums
PakalpojumsAlexa nav pieejams
Tīkls ir atvienots
Mikrofons izslēgts

Funkcijas Tap Sound lietošana

Pieskarieties Soundbar ar mobilo ierīci, lai ar Soundbar palīdzību atskaņotu audio no mobilās ierīces.

• Šī funkcija var nebūt atbalstīta atkarībā no mobilās ierīces.
• Šī funkcija ir saderīga tikai ar tām Samsung mobilajām ierīcēm, kurās darbojas operētājsistēma Android 8.1 vai jaunāka versija.

1. Ieslēdziet mobilajā ierīcē funkciju Tap Sound.
2. Plašāku informāciju par funkcijas ieslēgšanu skatiet tālāk sadalā “lespējojiet funkciju Tap Sound”.
3. Pieskarieties sistēmai Soundbar ar mobilo ierīci. Parādītajā ziņojumu logā izvēlieties "Start now". Tiks izveidots savienojums starp mobilo ierīci un sistēmu Soundbar, izmantojot Bluetooth.

4. Atskanojiet audio no mobilās ierīces ar Soundbar palīdzību.

5. Šī funkcija savieno mobilo ierīci ar sistēmu Soundbar, izmantojot Bluetooth, nosakot vibrāciju, kas rodas, kad ierīce pieskaras sistēmai Soundbar.

6. Nepieskarieties ar mobilo ierīci sistēmas Soundbar asajiem stūriem. Pretējā gadījumā sistēma Soundbar vai mobilā ierīce var tikt saskrāpēta vai sabojāta.
7. Mobilo ierīci ieteicams ievietot pārsegā. Viegli pieskarieties plašajai zonai sistēmas Soundbar augšdaļa, nelietojot pārmērīgu spēku.
8. Lai lietotu šo funkciju, atjauniniet programmu SmartThings uz tās jaunāko versiju.

Šī funkcija var nebūt atbalstīta atkarībā no programmas versijas.

lespējojiet funkciju Tap Sound

Izmantojiet programmu SmartThings, lai ieslēgtu funkciju Tap View, Tap Sound.

1. Mobilajā ierīcē palaidiet programmu SmartThings.
2. Izvēlieties (≡→_) programas SmartThings ekrānā, kas tiek parādīts mobilajā ierīcē.
3. Izvēlieties "Tap View, Tap Sound" iestatījumu leslēgts, lai ħautu funkcijai darboties, kad mobilā ierīce atrodas sistēmas Soundbar tuvumā.

PIEZIMES

• Kad mobilā ierīce darbojas energijas taupīšanas režīmā, funkcija Tap Sound nedarbojas.
• Funkcija Tap Sound var nedarboties, ja sistēmas Soundbar tuvumā ir ierīces, kas rada radio traucējumus, piemēram, elektroierīces. Novietojiet ierīces, kas var radīt radio traucējumus, pietiekamā attālumā no sistēmas Soundbar.

09 SAVIENOJUMA IZVEIDE AR APPLE AIRPLAY 2

- Šī funkcija var nebūt pieejama dažās valstīs.

Savienojuma izveide un lietošana ar Apple produktu

• Ar AirPlay 2 varat kontrolēt mājas audio sistēmu no iPhone, iPad, HomePod vai Apple TV.
• Šis Samsung Soundbar atbalsta AirPlay 2, un tai ir nepieciešama iOS 11.4 vai vecāka.

PIEZIME

- Apstipriniet, ka Soundbar ir savienota ar Wi-Fi. (Skatiet "2. metode. Savienojuma izveide, izmantojot Wi-Fi (bezvadu tiklu)")

10 SIENAS STIPRINĀJUMA UZSTĀDĪŠANA

Piesardzības pasākumi uzstādīšanas laikā

• Uzstādiet stiprinājumu tikai pie vertikālas sienas.
• Neveiciet uzstādīšanu vietā, kur ir augsta temperatūra un/vai liels mitrums.
• Pārliecinieties, vai siena ir pietiekami stipra, lai noturētu izstrādājuma svaru. Ja tā nav, nostipriniet sienu vai izvēlieties citu uzstādīšanas vietu.
• legādājieties un izmantojiet turētājskrūves vai enkurskrūves, kas ir piemērotas attiecīgajai sienai (sausais apmetums, metāls, koks utt.). Ja iespējams, balsta skrūves nostipriniet sienas balstos.
• legādājieties montāžai pie sienas paredzētās skrūves atbilstoši tās sienas veidam un biezumam, pie kuras vēlaties montēt sistēmu Soundbar.

- Diametrs: M5

– Garums: ieteicamas 35 mm vai garākas.

• Pievienojiet ierīces vadus ārējām ierīcēm pirms sistēmas Soundbar uzstādīšanas pie sienas.
• Pirms tā uzstādīšanas noteikti izslēdziet ierīci un atvienojiet to no barošanas avota. Pretējā gadījumā var tikt izraisīts elektrošoks.

Sienas stiprinājuma komponenti

Sienas stiprinājuma vadotne

Skrūves turētājs Skrūve

Sienas stiprinājuma kronšteins

1. Piespiediet Sienas stiprinājuma vadotne pie sienas virsmas.

2. Sienas stiprinājuma vadotne ir jānovieto līdzeni.

3. Ja televizors tiks stiprināts pie sienas, uzstādiet sistēmu Soundbar vismaz 5 cm zem televizora.

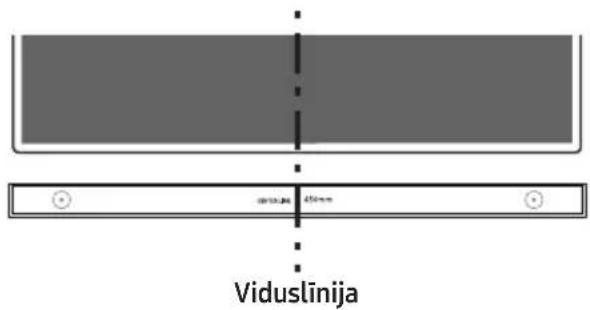

1. Salāgojiet Sienas stiprinājuma vadotnes viduslīniju ar televizora viduspunktu (ja uzstādāt sistēmu Soundbar zem televizora) un pēc tam fiksējiet Sienas stiprinājuma vadotne pie sienas, izmantojot līmlenti.

- Ja neuzstādāt sistēmu zem televizora, novietojiet Viduslinija uzstādīšanas vietas vidū.

1. Izmantojot pildspalvu, atzimējiet caurumu atrašanās vietas un nonemiet Sienas stiprinājuma vadotne.

1. Izmantojot piemērota izmēra urbi, izurbiet sienā atveri katrā atzīmētajā vietā.

- Ja atzīmes neatbilst tapu pozīcijām, pirms atbalsta skrūvju ievietošanas atverēs ievietojiet atbilstošos kīlus. Ja lietojat kīlus, noteikti izurbiet pietiekami lielas atveres, kas piemērotas izmantotajiem kīliem.

1. Izstumiet skrūvi (nav iekļauta komplektācijā) caur katru Skrūves turētājs un pēc tam cieši ieskrūvējiet katru skrūvi balsta skrūves atverē.

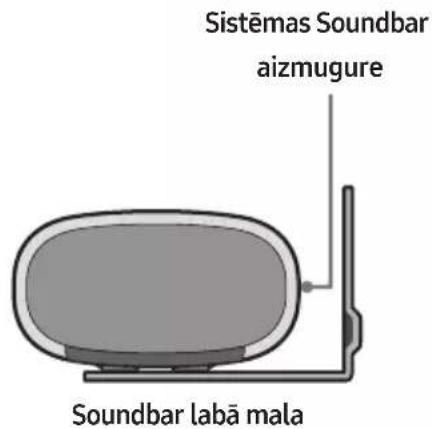

1. Uzstādiet 2 Sienas stiprinājuma kronšteinu pareizā virzienā sistēmas Soundbar apakšā, izmantojot 2 Skrūves.

- Veicot montāžu, pārliecinieties, vai Sienas stiprinājuma kronšteinu izvirzītās daļas atrodas aiz sistēmas Soundbar aizmugures.

1. Uzstādiet sistēmu Soundbar ar tai piestiprinātajiem Sienas stiprinājuma kronšteinu, uzkarinot Sienas stiprinājuma kronšteinu uz sienā ieskrūvētajām Skrūves turētājs.

1. Pabīdiet sistēmu Soundbar uz leju, kā parādīts tālāk, lai Sienas stiprinājuma kronšteinu būtu droši atbalstīti uz Skrūves turētājs.

- levietojiet Skrūves turētājs Sienas stiprinājuma kronšteinu platākajā (apakšējā) daļa un pēc tam pabīdiet Sienas stiprinājuma kronšteinu uz leju, Sienas stiprinājuma kronšteinu būtu droši atbalstīti uz Skrūves turētājs.

Novietojiet skaņas sistēmas centru pretī televizora centram, kā parādīts attēlā. Šajā gadījumā novietojiet sistēmu Soundbar vismaz 3 cm attālumā no televizora, lai nerastos balss atpazīšanas traucējumi.

PIEZIMES

• Pārliecinieties, vai sistēma Soundbar ir novietota uz līdzenas un stabilas virsmas.
• Nepietiekams attālums no televizora var izraisīt balss atpazīšanas un akustiskas problēmas.

12 PROGRAMMATURAS ATJAUNINĀŠANA

Automātiskā atjaunināšana

Kad sistēma Soundbar ir savienota ar internetu, programmatūras atjaunināšana tiek veikta automātiski pat tad, kad sistēma Soundbar ir izslēgta.

- Lai varētu izmantot automātiskās atjaunināšanas funkciju, sistēmai Soundbar jābūt savienotai ar internetu. Bezvadu savienojums ar sistēmu Soundbar tiek pārtraukts, ja tiek atvienots sistēmas Soundbar strāvas padeves vads vai tai tiek izslēgta strāvas padeve. Ja tiek izslēgta strāvas padeve, kad tā tiek atjaunota vai kad tiek pievienots barošanas vads, ieslēdziet sistēmu Soundbar un atkal savienojiet to ar internetu.

USB atjauninājumi

Sistēmas Soundbar apakšpuse

Turpmāk uzņēmums Samsung varētu piedāvāt sistēmas Soundbar aparātprogrammatūras atjauninājumus.

Kad atjauninājums ir pieejams, sistēmu Soundbar var atjaunināt, pievienojot USB zibatminas disku ar atjauninājuma aparātprogrammatūru sistēmas Soundbar pieslēgvietai SERVICE.

1. Atveriet (www.samsung.com) → klientu atbalsta izvēlnes opcijā meklējiet modela nosaukumu.

- Plašāka informācija par atjauninājumu ir sniegta atjauninājumu pamācībā.

1. Lejupielādējiet atjauninājuma failu (USB tips).
2. Izgūstiet arhivēto failu jaunā mapē un nosauciet to identiski faila nosaukumam.
3. Saglabājiet izveidoto mapi USB zibatmiņā un pievienojiet to sistēmai Soundbar.
4. leslēdziet sistēmu Soundbar. 3 minūšu laikā izstrādājums tiks atjaunināts.

• Atjaunināšanas laikā neizslēdziet ierīci un nenoņemiet USB zibatmiņu.
• Ja dzeltenā gaismas diode ir ieslēgta pēc tam, kad programmatūras atjauninājums ir pabeigts, tas nozīmē, ka notiek papildu atjaunināšana. Ja tā notiek, neizslēdziet ierīci un neatvienojiet USB.
• Ja atjaunināšana nenotiek, atkārtoti pievienojiet sistēmas Soundbar barošanas vadu.
• Ja ierīcē ir instalēta jaunākā versija, atjaunināšana netiks veikta.
• Atkarībā no USB tipa atjaunināšana var netikt atbalstīta.

Atiestatišana

Kas sistēma Soundbar ir ieslēgta, vienlaikus nospiediet pogas — + (Skalums) uz ierīces korpusa un turiet tās nospiestas vismaz 5 sekundes. LED displejs mainās, kā redzams tālāk, un Soundbar restartējas.

UZMANIBU

- Tiek atiestatīti visi Soundbar iestatījumi. Noteikti veiciet to tikai tad, ja ir nepieciešama atiestatīšana.

Pirms meklējat palīdzību, pārbaudiet tālāk norādīto.

Soundbar neieslēdzas.

→Pārbaudiet, vai sistēmas Soundbar barošanas vads ir pareizi iesprausts kontaktligzdā.

Soundbar darbojas klūdaini.

→Atvienojiet barošanas vadu un atkal iespraudiet to.
→Atvienojiet strāvas vadu no ārējās ierīces un mēģiniet vēlreiz.
→Ja nav signāla, sistēma Soundbar pēc zināma laika automātiski tiek izslēgta. leslēdziet barošanu. (skatiet 11. lpp.)

Ja tālvadības pults nedarbojas.

→Novietojiet tālvadības pulti tieši pret Soundbar.
→Nomainiet baterijas pret jaunām.

Sarkanais LED indikators sistēmā Soundbar paliek iedegts.

→ Mikrofons ir izslēgts. leslēdziet mikrofonu. (skatiet 9. lpp.)

Soundbar neatskaņo nevienu skaņu.

→Sistēmas Soundbar skalums ir pārāk mazs vai izslēgts. Noregulējiet skalumu.
→Kad ir pievienota kāda ārējā ierīce (STB, Bluetooth ierīce, mobilā ierīce u.c.), regulējiet ārējās ierīces skalumu.
→Lai atskaņotu televizora skaņu, izvēlieties Soundbar. (Samsung televizors: Sākums (n)→ lestatījumi ( )→ Skaņa → Skaņas izvade → Izvēlieties Soundbar)

→Vada savienojumam ar sistēmu Soundbar jābūt stingram. Atvienojiet vadu un pievienojiet vēlreiz.
→Atvienojiet strāvas vadu pavisam, pievienojiet to vēlreiz un ieslēdziet ierīci.
→Veiciet ierīces inicializāciju un mēģiniet vēlreiz. (skatiet 38. lpp.)

Ja televizors nav pievienots, izmantojot HDMI (ARC).

→Pārbaudiet, vai HDMI kabelis ir pareizi pievienots ARC pieslēgvietai. (skatiet 17. lpp.)
→Savienojuma izveide var nebūt iespējama pievienotas ārējās ierīces dēļ (pierīce, spēļu konsole u.c.). Savienojiet sistēmu Soundbar tieši.
→HDMI-CEC var nebūt aktivizēts televizorā. leslēdziet CEC televizora izvēlnē. (Samsung televizors: Sākums (n)→ lestatījumi ( )→ Vispārēji → Ārējo ieriču pārvaldnieks → Anynet+ (HDMI-CEC) DEG)

Neienāk skaņas signāls, ja savienojums ar televizoru ir izveidots, izmantojot režīmu HDMI (ARC).

→ lerīce neatskaņo ienākošo signālu. Nomainiet televizora audio izvades režīmu uz PCM vai Dolby Digital. (Samsung televizoriem: Sākums ( → lestatījumi ( → Skaņa → lestatījumi ekspertiem → Digitālās izvades audioformāts)

Soundbar neizveidos savienojumu, izmantojot Bluetooth.

→Lai izveidotu savienojumu ar jaunu ierīci, pārslēdzieties uz ierīču sapārošanu Bluetooth režimā. (Nospiediet tālvadības pults pogu ✝ PAIR vai vismaz 5 sekundes turiet nospiestu pogu 📂 Mikrofons ieslēgts/izslēgts) uz korpusa.)

→Ja sistēma Soundbar ir pievienota citai ierīcei, tad pirms pārslēgšanas uz citu ierīci, šī ierīce vispirms ir jāatvieno.
→Atjaunojiet savienojumu pēc Bluetooth skalruņu saraksta izdzēšanas. (Samsung televizors: Sākums (n)→ lestatījumi ( )→ Skaņa → Skaņas izvade → Bluetooth skalruņu saraksts)
→ Atvienojiet strāvas vadu, atkal pievienojiet to un mēģiniet vēlreiz.
→Veiciet ierīces inicializāciju un mēģiniet vēlreiz. (skatiet 38. lpp.)

Skaņa pazūd, izveidojot savienojumu ar Bluetooth palīdzību.

→Dažas ierīces var izraisīt radio traucējumus, ja tās atrodas pārāk tuvu Soundbar, piemēram, mikroviļņu krāsnis, bezvadu maršrutētāji utt.
→Ja ierīce, kurai izveidots savienojums ar Bluetooth palīdzību, pārvietojas prom no Soundbar, var tikt izraisīts skaņas zudums. Pārvietojiet ierīci tuvāk Soundbar.
→Ja kāda Ķermeņa daļa ir saskarē ar Bluetooth raiduztvērēju vai produktu, kas uzstādīts uz metāla mēbeles, skaņa var pazust. Pārbaudiet uzstādīšanas un lietošanas apstāklus.

Nevar izveidot savienojumu ar Wi-Fi.

→Pārbaudiet, vai ir ieslēgts bezvadu maršrutētājs.
→Izslēdziet maršrutētāju, ieslēdziet to un mēginiet vēlreiz.
→Soundbar neizveidos savienojumu, ja bezvadu signāls ir vājš. Pamēginiet pārvietot maršrutētāju tuvāk Soundbar vai likvidējiet visus šķēršļus, kas ir starp Soundbar un maršrutētāju, ja tā ir.
→Ja esat uzstādījis jaunu bezvadu maršrutētāju, būs jāveic atkārtota skaļruņa tīkla iestatījumu konfigurēšana.

Soundbar neieslēdzas automātiski ar TV.

→Ja sistēma Soundbar tiek izslēgta, kamēr televizors ir ieslēgts, barošanas sinhronizācija ar televizoru tiek atspējota. Vispirms izslēdziet televizoru.

14 LICENCE

DOLBY AUDIO

Lai nosūtītu jautājumus un pieprasījumus par atvērto pirmkodu, sazinieties ar uzņēmumu Samsung Open Source (http://opensource.samsung.com)

16 SVARİGA PIEZİME PAR APKOPI

• Shēmas un attēli šajā lietotāja rokasgrāmatā ir nodrošināti tikai atsaucei, un tie var atšķirties no faktiskā izstrādājuma izskata.
• Šādos gadījumos var tikt iekasēta administrēšanas maksa:

(a) pēc jūsu pieprasījuma tiek izsaukts inženieris, taču izstrādājums nav bojāts (t. i., ja neesat izlasījis šo lietotāja rokasgrāmatu);

(b) esat atnesis ierīci uz remonta centru, taču izstrādājums nav bojāts(t. i., ja neesat izlasījis šo lietotāja rokasgrāmatu).

- Jūs tiksiet informēts par administrēšanas maksas apmēru pirms speciālista ierašanās.

17 SPECIFIKĀCIJAS UN NORĀDĪJUMI

Specifikācijas

Modeļa nosaukums HW-S60A / S61A
Svars 3,0 kg
Izmēri (P x A x Dz) 764,0 x 68,0 x 125,0 mm
Darba temperatūras diapazons +5°C līdz +35°C
Darba mitruma diapazons 10 % līdz 75 %
PASTIPRINĀTĀJSNominālā izvades jauda	(30W x 2) + (30W x 2) + (30W x 2) + 20W
Atbalstītie atskanošanas formāti	LPCM 2 kanālu, Dolby AudioTM(atbalsta Dolby® Digital), DTS
BEZVADU IERĪCES IZEJAS JAUDAWi-Fi raidītāja maksimālā jauda	100 mW, 2,4 GHz – 2,4835 GHz,200 mW, 5,15 GHz – 5,25 GHz, 100 mW, 5,25 GHz– 5,35 GHz & 5,47 GHz – 5,725 GHz
BEZVADU IERĪCES IZEJAS JAUDABT raidītāja maksimālā jauda	100 mW, 2,4 GHz – 2,4835 GHz

PIEZIMES

• Samsung Electronics Co., Ltd patur tiesības bez brīdinājuma veikt izmainas specifikācijās.
• Svars un izmēri ir norādīti aptuveni.

Uzmanību! Ieslēdzot/izslēdzot Wi-Fi, skaņas panelis Soundbar tiek automātiski restartēts.

Kopējais energijas patēriņš gaidstāves režīmā (W)	5,2 W
Wi-FiPieslēgvietas deaktivizēšanas metode	Nospiediet uz ierīces Soundbar apakšējā paneļa pogu ID SET un turiet to 30 sekundes, lai ieslēgtu/izslēgtu Wi-Fi.
BluetoothPieslēgvietas deaktivizēšanas metode	Nospiediet uz ierīces Soundbar apakšējā paneļa pogu NETWORK un turiet to 30 sekundes, lai ieslēgtu/ izslēgtu Bluetooth.

Līdz ar šo Samsung apstiprina, ka šis radio aprīkojums atbilst Direktīvas 2014/53/ES un saistošajām

Apvienotās Karalistes ar likumu noteiktajām prasībām.

Atbilstības deklarācijas pilns teksts ir pieejams šajā interneta adresē http://www.samsung.com, izvēlieties Atbalsts un ievadiet modela nosaukumu.

Šo aprīkojumu var darbināt visās ES valstīs un Apvienotajā Karalistē.

Šis iekārtas 5 GHz WLAN (Wi-Fi vai SRD) funkcija var darboties tikai telpās.

[Pareiza atbrīvošanās no šī izstrādājuma baterijām]

(Attiecas uz valstim, kur tiek izmantotas atseviškas savākšanas sistēmas.)

Šis markējums uz baterijas, rokasgrāmatas vai iepakojuma norāda, ka pēc šajā izstrādājumā ietverto bateriju kalpošanas laika beigām no tām nedrīkst atbrīvoties kopā ar sadzīves atkritumiem. Ja ir atzīmēti kīmiskie simboli Hg, Cd vai Pb, baterija satur dzīvsudrabu, kadmiju vai svinu tādā līmenī, kas pārsniedz Direktīvā 2006/66/EK noteiktos standartlīmeņus. Ja baterijas netiek pareizi izmestas, šīs vielas var nodarīt kaitējumu cilvēku veselībai vai videi.

Lai aizsargātu dabas resursus un veicinātu materiālu atkārtotu lietošanu, lūdzu, nodaliet baterijas no citu veidu atkritumiem un nododiet tās pārstrādei atbilstoši vietējai bezmaksas bateriju pārstrādes sistēmai.

Pareiza atbrīvošanās no šī izstrādājuma

(elektriskā un elektroniskā aprīkojuma atkritumi)

(Attiecas uz valstīm, kur tiek izmantotas atseviškas savākšanas sistēmas.)

Šis markējums uz izstrādājuma, piederumiem vai dokumentācijas norāda, ka pēc izstrādājuma kalpošanas laika beigām no izstrādājuma un tā elektroniskajiem piederumiem (piemēram, lādētāja, austinām, USB kabeļa) nedrīkst atbrīvoties kopā ar sadzīves atkritumiem. Lai nepieļautu iespējamu kaitējumu apkārtējai videi vai cilvēku veselībai nekontrolētas atkritumu likvidēšanas dēļ, atdaliet šos priekšmetus no citu veidu atkritumiem un utilizējiet tos atbilstoši prasībām, tādējādi veicinot materiālo resursu ilgtspējīgu atkārtoto izmantošanu.

Lai saņemtu detalizētu informāciju par to, kur un kā var nogādāt šos priekšmetus, lai tos pārstrādātu videi draudzīgā veidā, mājsaimniecību lietotājiem ir jāsazinās ar mazumtirgotāju, no kura viņi iegādājās šo izstrādājumu, vai vietējo valsts iestādi.

Komerclietotājiem ir jāsazinās ar piegādātāju un jāiepazīstas ar pirkšanas līguma noteikumiem un nosacījumiem. Šo izstrādājumu un tā elektroniskos piederumus nedrīkst sajaukt ar citiem likvidējamiem uzņēmuma atkritumiem.

Informāciju par uzņēmuma Samsung saistībām vides aizsardzības jomā un ar izstrādājumu saistītajiem tiesību aktos noteiktajiem pienākumiem, piemēram, REACH, WEEE, Akumulatori, skatiet vietnē: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

KOMISIJAS REGULA (ES) 2019/1782

Ekodizaina prasības ārējiem barošanas avotiem :

www.samsung.com/global/ecodesign_component

OHUTUSTEAVE

HOIATUSED

ELEKTRILÖÖGIOHU VÄHENDAMISEKS ÄRGE EEMALDAGE KAANT (EGA TAGAPANEELI). SEADMES POLE KASUTAJA HOOLDATAVAID OSI. HOOLDAMISEKS PÖÖRDUGE KVALIFITSEERITUD TEENINDUSTÖÖTAJATE POOLE.
