HW-S66A - Ljudlimpa SAMSUNG - Gratis bruksanvisning och manual

Produkttyp	Soundbar
Märke	Samsung
Modell	HW-S66A
Dimensioner (L x H x D)	764.0 x 68.0 x 125.0 mm
Vikt	3.0 kg
Strömförsörjning	AC/DC-adapter 19V (DC)
Strömförbrukning i standby	5.2 W
Ljudformat som stöds	LPCM 2ch, Dolby Audio, DTS
Ljudkanaler	2.1 (utbyggbart till 5.1 med valfria surroundhögtalare)
Anslutningar	HDMI (ARC), optisk ingång, Bluetooth, Wi-Fi, USB (service)
Trådlösa funktioner	Bluetooth, Wi-Fi, AirPlay 2
Inbyggd röstassistent	Amazon Alexa (aktivering via dedikerad knapp)
Kompatibel app	SmartThings
Uteffekt	(30W x 2) + (30W x 2) + (30W x 2) + 20W
Väggfäste	Ja, monteringssats medföljer
Fjärrkontroll	Ja (AA-batterier ingår)
Underhåll och rengöring	Använd en torr, mjuk trasa. Undvik slipande rengöringsmedel och fukt.
Säkerhet	Utsätt inte för fukt eller regn. Koppla ur vid åska.
Reservdelar och reparerbarhet	Kontakta Samsungs kundtjänst för reservdelar och reparationer.
Allmän information	Driftstemperatur: +5°C till +35°C. Uppfyller EU-standarder.

Vanliga frågor - HW-S66A SAMSUNG

Hur ansluter jag soundbaren till TV:n via HDMI ARC?

Se till att din TV stöder HDMI ARC. Anslut en HDMI-kabel mellan HDMI (ARC)-porten på soundbaren och TV:ns HDMI ARC-port. Slå på båda enheterna. Välj läget 'Digital Audio Ingång' på soundbaren med multifunktionsknappen eller fjärrkontrollen. Ljudet från TV:n kommer då att överföras via soundbaren.

Hur parkopplar jag en mobil enhet via Bluetooth?

Tryck och håll in (cirka 5 sekunder) PAIR-knappen på fjärrkontrollen eller Mikrofon på/av-knappen på soundbaren tills LED-indikatorn blinkar blått. Aktivera Bluetooth på din mobila enhet och sök efter enheter. Välj '[AV] Samsung Soundbar S60A / S61A' i listan. Anslutningen är klar när LED-indikatorn lyser med fast blått sken.

Soundbaren startar inte, vad gör jag?

Kontrollera att nätsladden är korrekt ansluten till soundbaren och till ett fungerande eluttag. Se till att AC/DC-adaptern är ordentligt ansluten. Om problemet kvarstår, koppla ur nätsladden i några minuter och anslut den igen. Om soundbaren fortfarande inte startar, kontakta Samsungs kundtjänst.

Hur monterar jag soundbaren på väggen?

Använd den medföljande väggmonteringsguiden för att markera skruvhålen på väggen. Borra hål och sätt i lämpliga pluggar. Fäst väggfästena på baksidan av soundbaren med de medföljande skruvarna. Häng upp soundbaren på väggskruvarna genom att glida nedåt. Se till att installationen är stabil och att soundbaren är i våg.

Hur återställer jag soundbaren till fabriksinställningarna?

Slå på soundbaren. Håll ned knapparna Volym - och Volym + samtidigt på enheten i minst 5 sekunder. LED-indikatorn blinkar vitt, sedan tre cyanblinkningar och en röd blinkning innan den släcks. Soundbaren är nu återställd. Alla inställningar raderas.

Hur uppdaterar jag programvaran via USB?

Gå till www.samsung.com, sök efter din modell och ladda ner firmwareuppdateringen. Packa upp filen och placera den på en USB-minne formaterad som FAT32. Anslut USB-minnet till SERVICE-porten på baksidan av soundbaren. Slå på soundbaren. Uppdateringen startar automatiskt och den vita LED-indikatorn rör sig från vänster till höger. Koppla inte ur enheten under uppdateringen.

Ljudet bryts eller hackar via Bluetooth, vad gör jag?

Kontrollera att Bluetooth-enheten är inom 10 meter från soundbaren och att inga hinder (vägg, dörr) stör signalen. Flytta bort enheter som kan orsaka störningar (mikrovågsugnar, Wi-Fi-routrar). Om problemet kvarstår, koppla från och återanslut Bluetooth. Återställ soundbaren vid behov.

Hur konfigurerar jag Alexa på soundbaren?

Installera appen SmartThings på din mobila enhet och lägg till soundbaren. Följ anvisningarna för att ansluta till ditt Amazon Alexa-konto. När det är klart, tryck på Multifunktionsknappen på soundbaren i 3 sekunder för att aktivera Alexa. Du kan sedan ge röstkommandon (väder, musik, etc.).

Kan jag ansluta extra surroundhögtalare?

Ja, soundbaren stöder trådlösa surroundhögtalare från Samsung SWA-9100S och subwoofern SWA-W500 (säljs separat). För att ansluta dem, tryck på ID SET-knappen på baksidan av soundbaren och tryck sedan på surroundhögtalarna för att para ihop dem. Se högtalarnas manual för mer information.

Hur rengör jag soundbaren?

Använd en torr, mjuk trasa för att ta bort damm. För envisa fläckar, fukta trasan lätt med vatten och ett milt rengöringsmedel (typ diskmedel). Torka sedan med en torr trasa. Spraya aldrig vatten direkt på soundbaren och använd inte slipande rengöringsmedel eller lösningsmedel.

BRUKSANVISNING HW-S66A SAMSUNG

I tabellen nedan förklaras de symboler som kan finnas på din Samsung-produkt.

	VAR FÖRSIKTIGRISK FÖR ELEKTRISK STÖT,ÖPPNA INTE
	Den här symbolen visar att det är hög spänning på insidan. Det är farligt att komma i kontakt med produktens insida.
	Den här symbolen indikerar att det finns viktig dokumentation som medföljer produkten angående dess funktion och underhåll.
	Klass II-produkt: Den här symbolen indikerar att produkten inte kräver en säkerhetsanslutning till jord.Om den här symbolen inte finns på en produkt som har strömsladd MÅSTE produkten vara ordentligt ansluten till skyddsjordning (jordad).
	Växelström: Den här symbolen indikerar att den angivna spänningen som är markerad med symbolen är växelström.
	Likström: Den här symbolen indikerar att den angivna spänningen som är markerad med symbolen är likström.
	Var försiktig och läs anvisningarna för användning: Den här symbolen instruerar användare att läsa bruksanvisningen för att få ytterligare säkerhetsrelaterad information.

VAR FÖRSIKTIG

WARNING

- Utsätt inte enheten för regn eller fukt, eftersom det kan orsaka eldsvåda eller elstötar.

VAR FÖRSIKTIG

• FÖR IN DET BREDA STIFTET SÅ LÅNGT DET GÅR I DEN BREDA SKÅRAN SÅ UNDVIKER DU ELSTÖTAR.
• Den här enheten ska alltid anslutas till ett växelströmsuttag med en jordad kontakt.
• Eftersom kontakten ska dras ur uttaget när enheten ska kopplas bort från huvudström, ska strömkontakten vara lättåtkomlig.
• Utsätt inte den här apparaten för droppar eller skvätt. Ställ inga föremål fyllda med vätskor, exempelvis vaser, på apparaten.
• Om du vill slå av apparaten helt måste du dra ur strömkontakten ur vägguttaget.

Följaktligen måste strömkontakten alltid vara lätt att komma åt.

SÄKERHETSANVISNINGAR

1. Säkerställ att strömförsörjningen (AC) i ditt hem uppfyller de strömkrav som står på klistermärket på produktens undersida. Installera produkten horisontellt på ett lämpligt underlag (möbel) med tillräckligt ventilationsutrymme runt om 7-10 cm. Kontrollera att ventilationsöppningarna inte är täckta. Placera inte enheten på högtalare eller annan utrustning där den kan bli varm. Enheten är utformad för kontinuerlig användning. För att helt stänga av enheten ska du koppla från den från vägguttaget. Koppla ur enheten om du har tänkt lämna den oanvänd under en längre tid.

2. Vid åskväder ska enheten omedelbart kopplas ur vägguttaget. Blixtnedslag kan skada enheten.

3. Utsätt inte enheten för direkt sol eller andra värmekällor. Detta kan leda till överhettning och felfunktion för enheten.

4. Skydda enheten från fukt (exempelvis vaser med vatten) och överdriven hetta (exempelvis öppen spis), eller utrustning som alstrar starka magnetiska eller elektriska fält. Koppla ur strömkabeln från strömkällan om enheten inte fungerar korrekt. Produkten är inte avsedd för industriell användning. Den här produkten är endast avsedd för hemmabruk.

Det kan uppstå kondens om produkten eller skivan har förvarats i låga temperaturer. Om produkten transporteras under vintern ska du vänta cirka 2 timmar innan du använder enheten, för att den ska uppnå rumstemperatur.

1. Batterierna som används med den här produkten innehåller kemikalier som är skadliga för miljön. Släng inte batterierna i hushållssoporna. Kasta inte batterierna i eld. Batterierna får inte kortslutas, tas isär eller överhettas. VAR FÖRSIKTIG : Risk för explosion om batteriet byts på fel sätt. Byt bara mot samma eller liknande typ.

Rengöring av tyg

Ta bort smuts och fläckar på produktens yta omedelbart.

Borttagning och rengöring kan vara mindre effektiv för vissa ämnen eller om föroreningen lämnas under en längre tid.

VAR FÖRSIKTIG

- Använd en dammsugare eller en självhäftande klädvårdsrulle för att ta bort damm, handavtryck och liknande.

– Vissa rengöringsborstar kan skada produkten, beroende på vilka material de innehåller.

- Handdukar och rengöringsdukar kan lämna ludd eller smuts på produkten.

- Skrapa inte bort smuts med nageln eller något annat verktyg. Det kan skada tyget.

- Ta bort fläckar av olja eller vätska genom att använda en ren vit trasa fuktad med vatten. Om fläcken är kvar ska du torka av den med en blandning av vatten och ett neutralt rengöringsmedel (t.ex. diskmedel) och en trasa.

– Ett icke-neutralt rengöringsmedel kan missfärga eller skada tyget.

- Använd en torr trasa eller hårtork för att torka området efter rengöring.

- Använd inte för mycket kraft för att undvika missfärgning eller skador på tyget.

Sätt i batterierna innan du använder fjärrkontrollen (R6-batterier x 2) ____ 7

02 Produktöversikt 8

Översidespanelen på Soundbar 8

03 Använda fjärrkontrollen 11

Använda fjärrkontrollen ____ 11

Använda de dolda knapparna (knappar med mer än en funktion) 14

Uteffektspecifikationer för de olika ljudeffektslägena ____ 14

Styra volymen för Soundbar med en tv-fjärrkontroll 15

04 Ansluta Soundbar 16

Ansluta ström 16

Ansluta en SWA-9100S (säljs separat) och SWA-W500 (säljs separat) till din Soundbar 16

05 Använda en kabelanslutning till tv:n 17

Metod 1. Ansluta via HDMI ____ 17

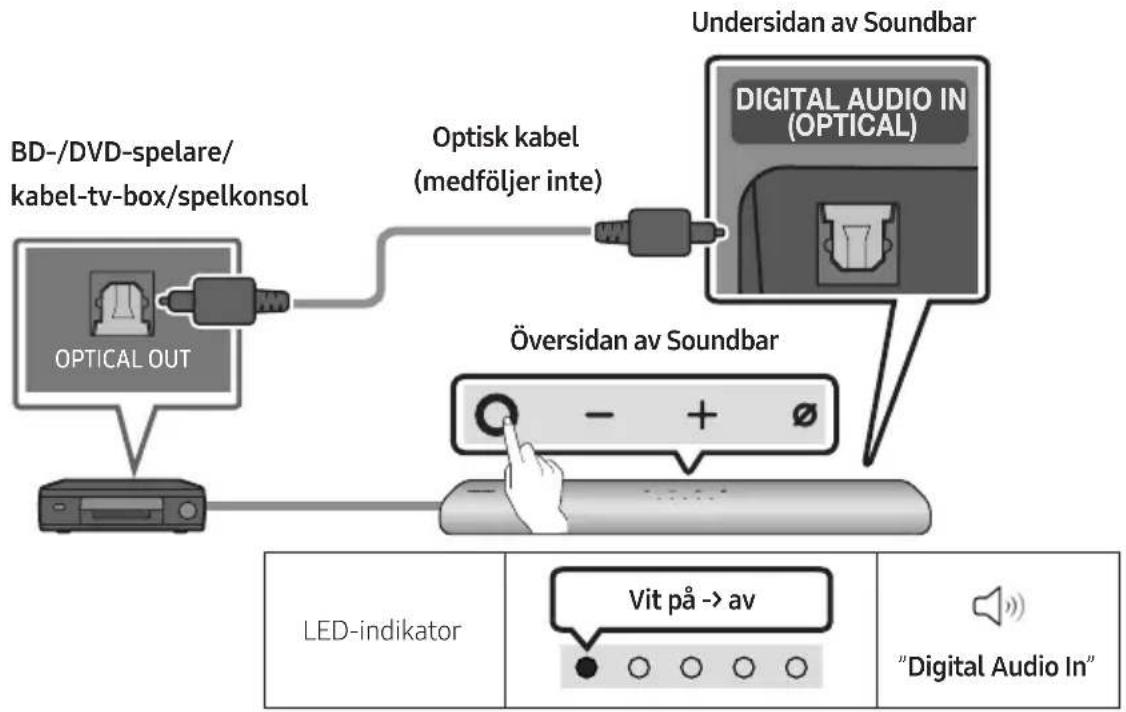

Metod 2. Ansluta med en optisk kabel ____ 19

06 Använda en trådlös anslutning till tv:n 20

Metod 1. Ansluta via Bluetooth 20

Metod 2. Ansluta via Wi-Fi ____ 22

07 Ansluta en extern enhet 23

Ansluta med en optisk kabel 23

08 Ansluta en mobilenhet 24

Metod 1. Ansluta via Bluetooth ____ 24

Metod 2. Ansluta via Wi-Fi (trådlöst nätverk) ____ 27

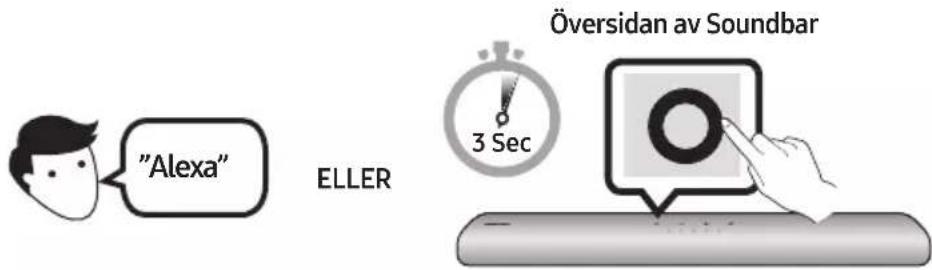

Komma igång med Amazon Alexa (inbyggd Alexa) 28

Komma igång med Alexa på Amazon-produkten (fungerar med Alexa) ____ 30

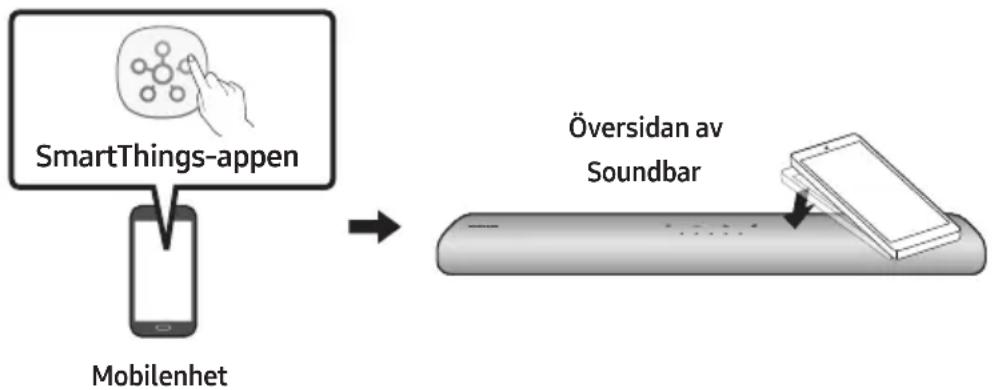

Använda Tap Sound ____ 32

09 Ansluta till Apple AirPlay 2 33

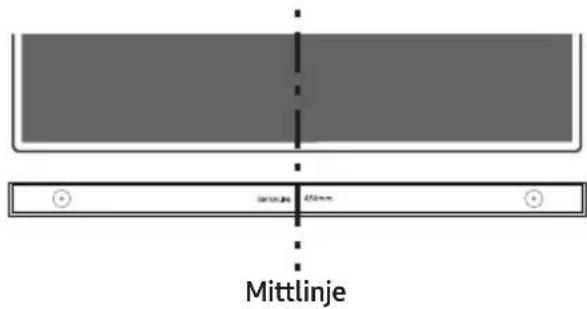

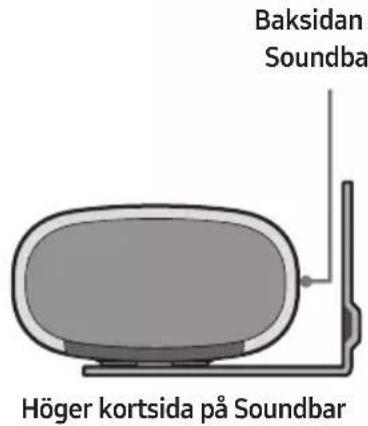

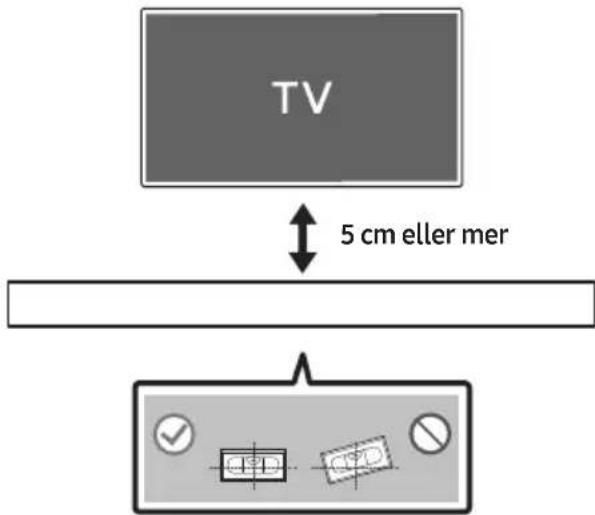

10 Montera väggfästet 34

Säkerhetsåtgärder vid montering ____ 34

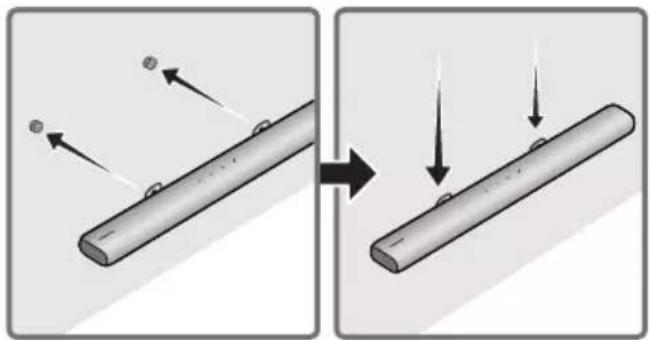

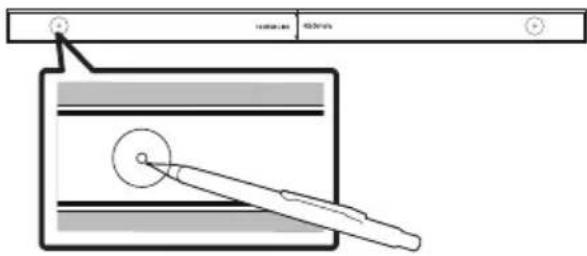

Väggmonteringskomponenter 34

11 Installera Soundbar framför tv:n 36

12 Program-uppdatering 37

Automatisk uppdatering 37

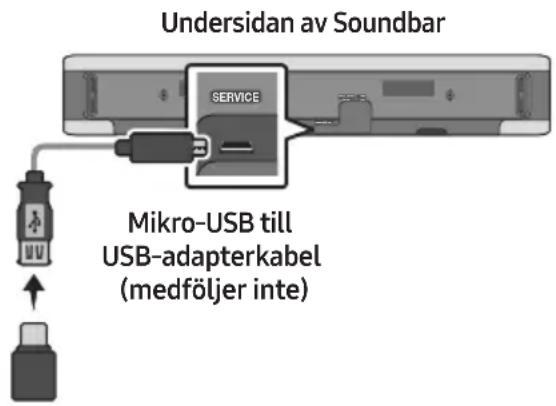

USB-uppdatering 37

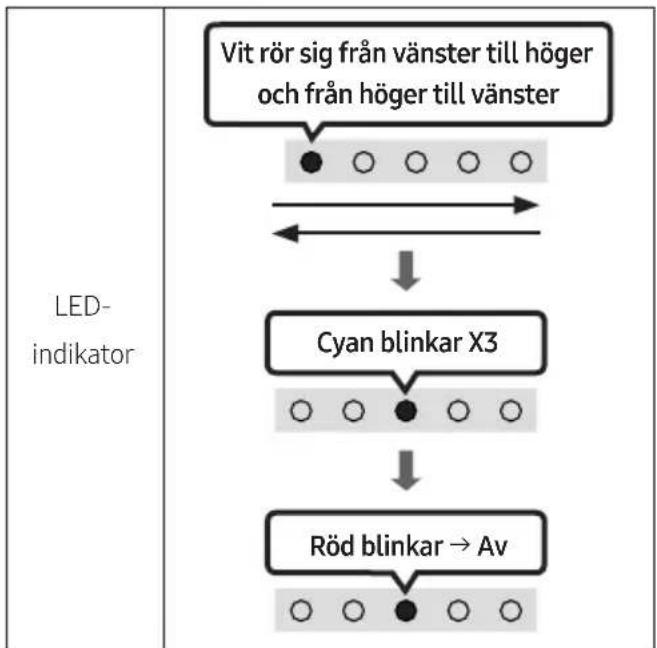

Återställ 38

13 Felsökning 39

14 Licens 41

15 Licensmeddelande för open source 41

17 Specifikationer och guide 43

Specifikationer 43

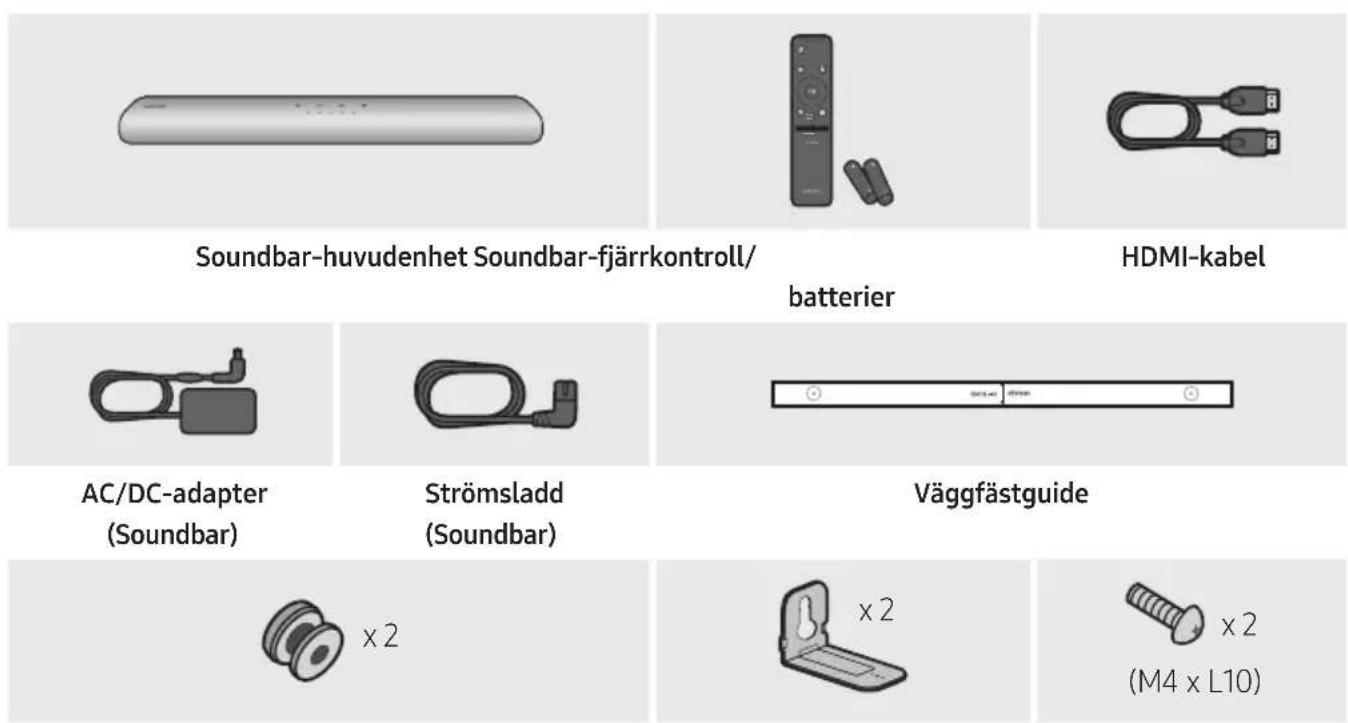

01 KONTROLLERA KOMPONENTERNA

Fästskruv Väggfäste Skruv

• För strömförsörjning och strömförbrukning, se etiketten på produkten. (Etikett: Soundbar-huvudenhetens undersida)
• Kontakta Samsung Service Center eller Samsungs kundsupport om du vill köpa fler komponenter eller tillvalskablar.
• Mer information om väggfästet finns på sidan 34.
• Konstruktion, specifikationer och Appskärmen kan ändras utan föregående varning.
• Tillbehören kan se lite annorlunda ut än på illustrationerna ovan.

Sätt i batterierna innan du använder fjärrkontrollen (R6-batterier x 2)

Skjut bakstycket i pilens riktning tills det har avlägsnats helt. Sätt i 2 AA-batterier (1,5 V) vända så att polariteten är korrekt. Skjut fast bakstycket igen.

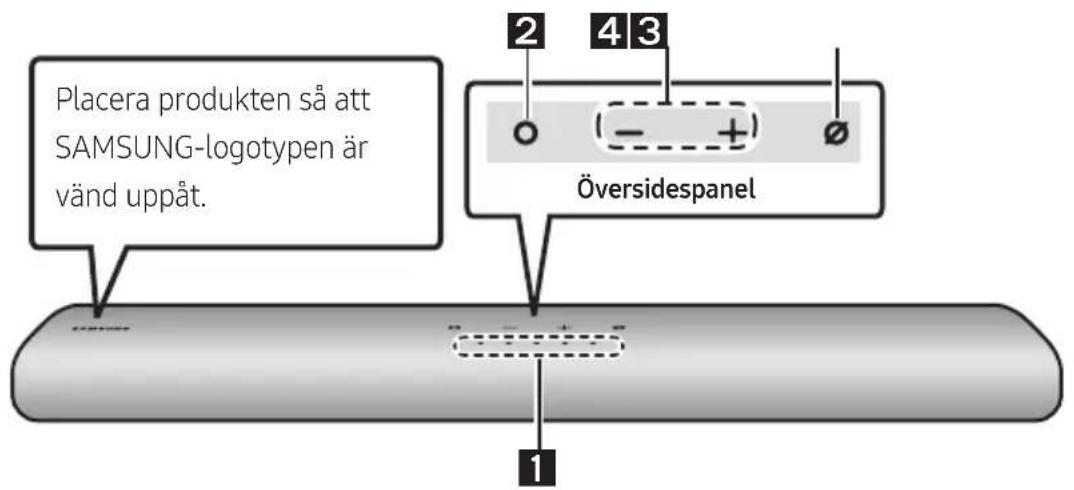

Översidespanelen på Soundbar

1	LED-indikator	Lysdiodsindikatorn blinkar, lyser eller ändrar färg beroende på Soundbars aktuella läge eller status. Lysdiodsindikatorns färg och antalet ljus visar det aktiva läget enligt vad som beskrivs nedan.Vit lysdiod		Vit lysdiod	Multifärgad lysdiod	Vit lysdiod	Vit lysdiod
		Den multifärgade lysdioden ändras tillVit,Cyan,Grönt,RöttochBlåttberoende på läge eller status.
2	Knappen Multifunktion	I vänteläge trycker du på knappen(Multifunktion)för att slå på Soundbar.Tryck på knappen(Multifunktion)för att ändra läget. Varje gång du ändrar läge lyser lysdioden i vitt och stängs sedan av.
		LED-indikator
			"Digital Audio In" eller "TV ARC"		"Wi-Fi" "Bluetooth"
3	Volymknapp	Tryck på knappen(Volym)för att justera volymen.

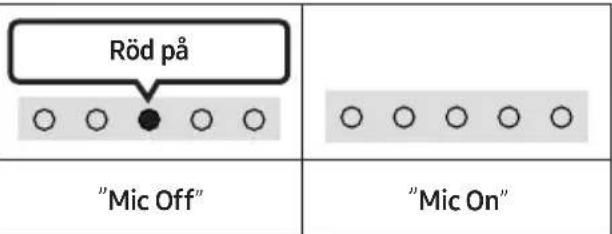

4	Knappen Mikrofon på/av	Tryck på knappen (Mikrofon på/av) för att slå på eller av mikrofonen. LED-indikatorn lyser rött när mikrofonen är avstängd.
		LED-indikator

• När du ansluter strömsladden börjar strömknappen fungera inom 4 till 6 sekunder.
• När du slår på enheten blir det en fördröjning på 4 till 5 sekunder innan den avger ljud.
• Om du hör ljud från både tv:n och Soundbar, går du till menyn Inställningar för tv-ljudet och ändrar tv-högtalaren till Extern högtalare.
• Du kan slå på och av ljudåterkoppling med SmartThings-appen. Information om hur du använder SmartThings-appen finns i "Metod 2. Ansluta via Wi-Fi (trådlöst nätverk)".

1	ID SETTryck för att ansluta Soundbar till surroundljudshögtalare och en subwoofer trådlöst. (Surroundljudshögtalaren och subwoofern säljs separat.)
2	NETWORKTryck för att ansluta till ett trådlöst nätverk (Wi-Fi) via appenSmartThings.
3	SERVICEAnslut en USB-lagringsenhet för att uppgradera produktens programvara.
4	DC 19V (Strömförsörjning in)Anslut AC/DC-strömadaptern. (Se sidan 16)
5	DIGITAL AUDIO IN (OPTICAL)Anslut till den digitala (optiska) utgången på en extern enhet. (Se sidan 23)
6	HDMI (ARC)Anslut till HDMI (ARC)-kontakten på en tv. (Se sidan 17)

• När du kopplar från strömkabeln till AC/DC-strömadaptern från ett vägguttag ska du dra i kontakten. Dra inte i kabeln.
• Anslut inte den här enheten eller andra komponenter till ett vägguttag innan alla anslutningar mellan komponenterna är färdiga.

03 ANVÄNDA FJÄRRKONTROLLEN

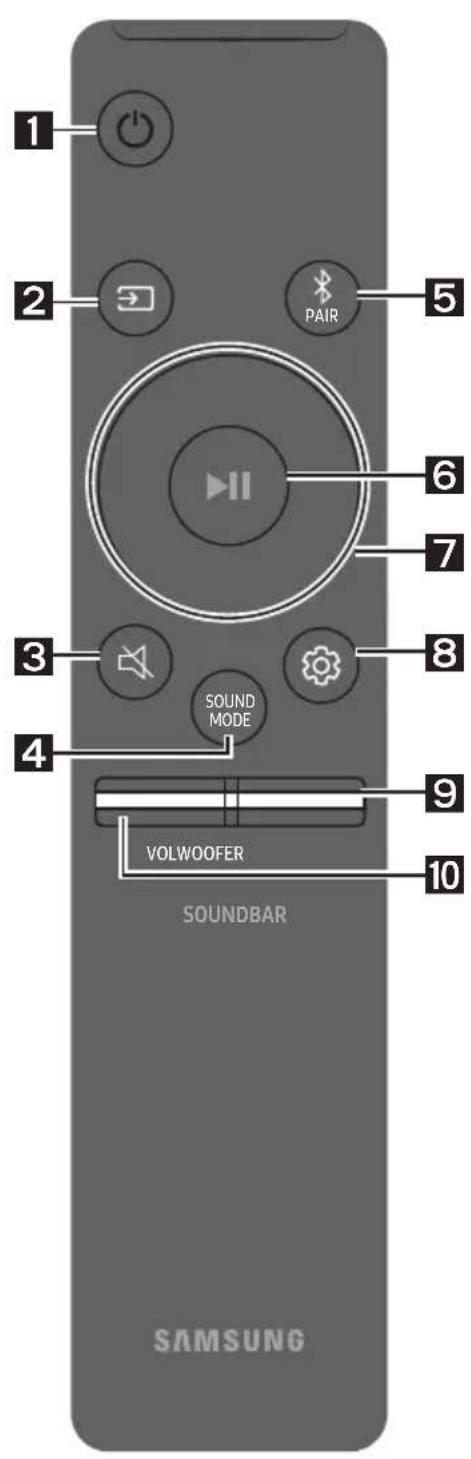

Använda fjärrkontrollen

1	Ström Slår på och av Soundbar.
	LED-indikator	Cyan blinkar X1 På	Röd blinkar X3 Av
	• Auto Power Down-funktionen Enheten stängs av automatiskt i följande situationer: - I lägena "Digital Audio In" eller "TV ARC" / "Wi-Fi" / "Bluetooth" om det inte finns någon ljudsignal under 18 minuter.
2	→(Källa) Tryck för att välja en källa som är ansluten till Soundbar. • Ljudåterkoppling På/Av Du kan slå på eller stänga av Ljudåterkoppling. Håll knappen → (Källa) på fjärrkontrollen intryckt i minst 5 sekunder med Soundbar avstängd (Standbyläge).
	LED-indikator	Cyan blinkar X1 På	Röd blinkar X1 Av
3	→(Tyst) Tryck på knappen → (Tyst) för att stänga av ljudet. Tryck på den igen för att slå på ljudet.
	LED-indikator	Blinkar X upprepat ○ ○ ○ ○ ●

4	SOUND MODEGenom att trycka på knappen kan du välja önskat ljudläge. Varje gång läget ändras blinkar den multifärgade lysdioden i vitt.
	LED-indikator	Vit blinkar X1
		"Standard" → "Music" → "Adaptive Sound"
	StandardMatar ut originalljudet.MusicGer mer naturligt ljud som fyller rummet för musik.Adaptive SoundAnalyserar innehållet i realtid och ger automatiskt den optimala ljudbilden baserat på innehållets egenskaper.

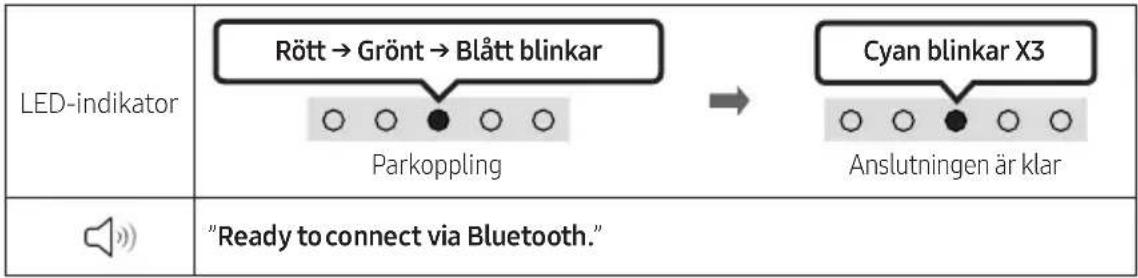

[H482]	Bluetooth PAIRVäxla Soundbar till Bluetooth-parkopplingsläge.När du trycker på knappen ändras lysdiodsvisningen enligt vad som visas nedan.Tills parkopplingen slutförts ändras den multifärgade lysdioden till Rött → Grönt → Blått i tur och ordning.
	▶II (Spela upp/Paus)Du kan också spela upp/pausa musik genom att trycka på knappen.
[0Y4H]	Upp/Ned/Vänster/HögerTryck Upp/Ned/Vänster/Höger på knappen för att välja eller ange funktioner.Hoppa över musikTryck på knappen Höger för att välja nästa musikfil. Tryck på knappen Vänster för att välja föregående musikfil.

[TC]

• Standard
  Matar ut originalljudet.
• Music
  Ger mer naturligt ljud som fyller rummet för musik.
• Adaptive Sound
  Analyserar innehållet i realtid och ger automatiskt den optimala ljudbilden baserat på innehållets egenskaper.

Bluetooth PAIR

▶II (Spela upp/Paus)

Upp/Ned/Vänster/Höger

• Hoppa över musik

Tryck på knappen Höger för att välja nästa musikfil. Tryck på knappen Vänster för att välja föregående musikfil.

8	(Ljudkontroll)Genom att trycka på knappen kan du välja önskat ljudläge. Det önskade valet kan justeras med knapparna Upp/Ned. Varje gång läget ändras blinkar den multifärgade lysdioden i vitt.
	LED-indikator
		"Treble" → "Bass" → "Sync" → "Centre Level" → "Side Level"
	- Justera volymen för diskanten eller basen genom att välja "Treble" eller "Bass" i ljudinställningarna och justera sedan volymen mellan -6 och +6 med hjälp av knapparna Upp/Ned.- Håll knappen (Ljudkontroll) intryckt i ca 5 sekunder för att justera ljudet för varje frekvensband. 150 Hz, 300 Hz, 600 Hz, 1,2kHz, 2,5kHz, 5kHz, och 10kHz kan väljas med knapparna Vänster/Höger och justeras till en inställning mellan -6 och +6 med knapparna Upp/Ned.(Se till att ljudläget är inställt på "Standard".)- Justera volymen för varje högtalare genom att välja "Centre Level" eller "Side Level" i ljudinställningarna och justera sedan volymen mellan -6 och +6 med hjälp av knapparna Upp/Ned.- Om video på TV:n och ljud från Soundbar inte är synkroniserade väljer du "Sync" i Ljudkontroll och anger sedan ljudfördröjningen till 0~300 millisekunder med knapparna Upp/Ned.- "Sync" stöds bara för en del funktioner.- Om surroundhögtalare har anslutits väljer du "Rear Level" och använder knapparna Upp/Ned för att justera volymen inom området -6 till +6.
9	NIVÅ FÖR WOOFER (BAS)Tryck knappen uppåt eller nedåt för att justera nivån för woofer (bas) till -12 eller mellan -6 och +6. Ställ in ljudnivån för woofer (bas) till 0 (Standard) genom att trycka på knappen.
10	VOLYMTryck knappen uppåt eller nedåt för att justera volymen.
	LED-indikator	Volym upp	Volym ned

Använda de dolda knapparna (knappar med mer än en funktion)

Dold knapp		Sida
Knapp på fjärrkontrollen Funktion
WOOFER (Upp) TV: ns fjärrkontroll På/Av (standby) Sidan 15
Upp ID SET
(Ljudkontroll)	7 bands EQ Sidan 13
(Källa)	Ljudåterkoppling På/Av (standby) Sidan 11

Uteffektspecifikationer för de olika ljudeffektslägena

- Samsungs trådlösa bakre högtalare och subwoofer kan köpas separat. Om du vill köpa trådlösa bakre högtalare eller en subwoofer kontaktar du återförsäljaren du köpte Soundbar från.

Styra volymen för Soundbar med en tv-fjärrkontroll

Styr volymen för Soundbar med fjärrkontrollen till tv:n.

• Den här funktionen kan endast användas med infraröda fjärrkontroller. Bluetooth-fjärrkontroller (fjärrkontroller som kräver parkoppling) stöds inte.
• Ställ in tv-högtalaren på Extern högtalare för att använda denna funktion.

• Tillverkare som stöder denna funktion: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Stäng av Soundbar.

• Håll knappen WOOFER intryckt i 5 sekunder.

Varje gång du trycker knappen WOOFER uppåt och håller den intryckt i 5 sekunder växlar läget i följande ordning: "Off-TV Remote" (Standardläge), "Samsung-TV Remote", "All-TV Remote".

LED-indikatorns status ändras varje gång läget ändras, enligt vad som visas nedan.

Knapp på fjärrkontrollen LED-indikator Status
	"Off-TV Remote"(Standardläge)	Inaktivera tv-fjärrkontrollen.
	"Samsung-TV Remote"	Aktivera IR-fjärrkontrollen till en Samsung-tv.
	"All-TV Remote"	Aktivera IR-fjärrkontrollen till en tv från tredje part.

04 ANSLUTA SOUNDBAR

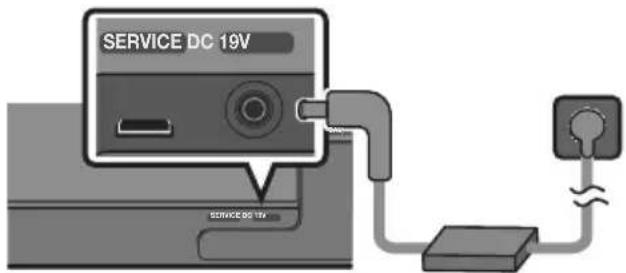

Ansluta ström

Använd strömkomponenterna för att ansluta Soundbar till ett eluttag i följande ordning:

• För mer information om den effekt som krävs och strömförbrukning, se etiketten på produkten. (Etikett: Soundbar-huvudenhetens undersida)
• Anslut först strömsladden till AC/DC-adaptern. Anslut AC/DC-adaptern (med strömsladden) till Soundbar.
• Anslut strömsladden till ett vägguttag.

Soundbar-huvudenhetens undersida

OBS!

• Om du kopplar från och återansluter strömsladden medan produkten är på, slås Soundbar på automatiskt.
• Se till att AC/DC-adaptern ligger platt på bordet eller golvet. Om du placerar AC/DC-adaptern så att den hänger med kontakten för elsladden uppåt, kan vatten och andra främmande substanser tränga in i adaptern och göra att den inte fungerar.

Ansluta en SWA-9100S (säljs separat) och SWA-W500 (säljs separat) till din Soundbar

Utöka till helt trådlöst surroundljud genom att ansluta Samsungs trådlösa bakre högtalare (SWA-9100S – säljs separat) och trådlösa subwoofer (SWA-W500 – säljs separat) till din Soundbar. Detaljerad information om anslutningar finns i användarhandboken för Samsungs trådlösa bakre högtalare och subwoofer.

05 ANVÄNDA EN KABELANSLUTNING TILL TV:N

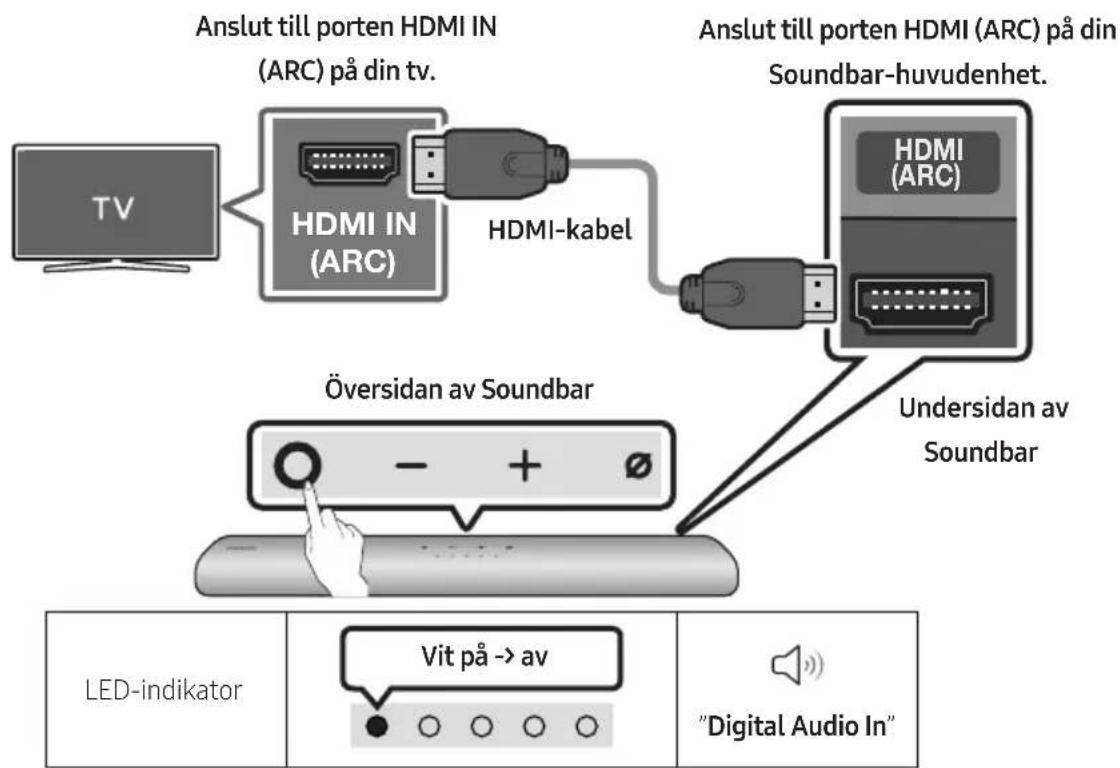

Metod 1. Ansluta via HDMI

VAR FÖRSIKTIG

• När både HDMI-kabeln och den optiska kabeln är anslutna tas HDMI-signalen emot först.
• Se till att ansluta märkta ARC när du ansluter HDMI-kabeln mellan tv:n och Soundbar. Annars kanske inte tv-ljudet matas ut.
• Den rekommenderade kabeln är en High-Speed HDMI Cable with Ethernet.

Ansluta en tv som stöder HDMI ARC (Audio Return Channel)

1. Anslut HDMI-kabeln enligt bilden när Soundbar och tv:n är avstängda.
2. Slå på Soundbar och tv:n.

3. Tv-ljudet hörs från Soundbar.

4. Om tv-ljudet inte hörs trycker du på knappen (Multifunktion) på ovansidan av Soundbar eller på knappen (Källa) på fjärrkontrollen för att välja läget "Digital Audio In".

5. Om ljudet inte hörs kontrollerar du HDMI-kabelanslutningen igen.
6. Använd volymknapparna på tv:ns fjärrkontroll för att ändra volymen på Soundbar.

OBS!

• När du ansluter en tv med stöd för HDMI ARC (Audio Return Channel) till Soundbar via en HDMI-kabel, kan du överföra digitala video- och ljuddata utan att ansluta en separat optisk kabel.
• Vi rekommenderar att du använder en kärnlös HDMI-kabel om möjligt. Om du använder en HDMI-kabel med kärna, bör du använda en med mindre diameter än 14 mm.
• Denna funktion är inte tillgänglig om HDMI-kabeln inte stöder ARC.
• När ljudet i en sändning är kodat i Dolby Digital och "Digitalt utgångsljudformat" på din tv är inställt till PCM, rekommenderar vi att du ändrar inställningen till Dolby Digital. När inställningen på tv:n ändras upplever du bättre ljudkvalitet. (Tv-menyn kan använda andra uttryck för Dolby Digital och PCM beroende på tv:ns tillverkare.)

Metod 2. Ansluta med en optisk kabel

Checklista före anslutning

• När både HDMI-kabeln och den optiska kabeln är anslutna tas HDMI-signalen emot först.
• Om du använder en optisk kabel och det finns skydd på kontakterna, måste du ta bort skydden först.

1. När tv:n och Soundbar är avstängda ansluter du porten DIGITAL AUDIO IN (OPTICAL) på Soundbar och utgångsporten OPTICAL på tv:n med den optiska kabeln (medföljer inte) som visas på bilden.
2. Slå på Soundbar och tv:n.
3. Tryck på knappen Ⓐ (Multifunktion) på ovansidan av Soundbar eller på knappen ➞ (Källa) på fjärrkontrollen och välj sedan läget "Digital Audio In". Sedan hör meddelandet "Digital Audio In".
4. Tv-ljudet hörs från Soundbar.

06 ANVÄNDA EN TRÅDLÖS ANSLUTNING TILL TV:N

Metod 1. Ansluta via Bluetooth

När en Samsung-tv är ansluten via Bluetooth kan du höra stereoljud utan krångel med kablar.

• Endast en Samsung-tv kan vara ansluten åt gången.
• En Samsung-tv som stöder Bluetooth kan anslutas. Kontrollera specifikationerna för din tv.

Den inledande anslutningen

1.

Bluetooth-parkopplingsknapp LED-indikator
ELLER I "Bluetooth"-läge	Rött → Grönt → Blått blinkar Parkoppling → Cyan blinkar X3 Anslutningen är klar Tills parkopplingen slutförts ändras den multifärgade lysdioden till Rött → Grönt → Blått i tur och ordning.
	"Ready to connect via Bluetooth."

1. Välj Bluetooth-läge på Samsung-tv:n.

(t.ex. Hem (☐) → Inställn. (☐) → Ljud → Ljudutgång → Bluetooth-högtalarlista → [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A (Bluetooth))

1. Välj "[AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A" från listan på tv-skärmen.

En tillgänglig Soundbar visas med "Behöver parkopplas" eller "Parkopplad" på tv:ns lista över Bluetooth-enheter. Anslut Samsung-tv:n till Soundbar genom att välja meddelandet och sedan upprätta en anslutning.

1. Nu kan du höra ljudet från Samsung-tv:n på Soundbar.

- Om det finns en anslutningslogg mellan Soundbar och Samsung-tv:n, ansluts Soundbar automatiskt genom att ändra läge till "Bluetooth".

Om enheten inte kan ansluta

• Om du har en befintlig Soundbar (t.ex. [AV] Samsung Soundbar S60A / [AV] Samsung
  Soundbar S61A) i listan över högtalare på Samsung-tv:n ska du ta bort den.
• Upprepa sedan steg 1 till 3.

Koppla bort Soundbar från Samsung-tv:n

Tryck på knappen ⬆ (Multifunktion) på ovansidan av Soundbar eller på knappen ➞ (Källa) på fjärrkontrollen för att välja ett annat läge än "Bluetooth".

- Det tar tid att koppla bort eftersom Samsung.tv:n måste ta emot ett svar från Soundbar. (Den tid det tar kan skilja sig åt beroende på modell av Samsung-tv.)

Anmärkningar om Bluetooth-anslutning

• Hitta en ny enhet inom 1 m för att ansluta via Bluetooth-kommunikation.
• Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>.
• Soundbar stängs av automatiskt efter 18 minuter i Redo-läge.
• Soundbar kanske inte utför Bluetooth-sökning eller -anslutning korrekt under följande omständigheter:
• Om det finns ett starkt elektriskt fält runt Soundbar.
• Om flera Bluetooth-enheter är parkopplade med Soundbar samtidigt.
• Om Bluetooth-enheten är avstängd, inte på plats eller har en felfunktion.

- Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.

Metod 2. Ansluta via Wi-Fi

Checklista före anslutning

• Wi-Fi-anslutning är endast tillgänglig på Samsung-TV.
• Kontrollera att den trådlösa routern (Wi-Fi) är på och att TV:n har anslutits till routern.
  • TV:n och Soundbaren måste anslutas till samma trådlösa nätverk (Wi-Fi).
• Om din trådlösa router (Wi-Fi) använder en DFS-kanal går det inte att upprätta någon Wi-Fi-anslutning mellan TV:n och Soundbaren. Kontakta din Internetleverantör för mer information.
• Se användarhandboken för din TV, menyerna kan variera beroende på tillverkningsår.

• Du måste ansluta Soundbaren till den trådlösa routern innan du kan ansluta TV:n till Soundbaren via Wi-Fi. På sidan 27 finns information om hur du upprättar en Wi-Fi-anslutning.

• Mer information om Wi-Fi-anslutning till Soundbaren finns på sidan 27, "Metod 2. Ansluta via Wi-Fi (trådlöst nätverk)".

• Ändra ingångskälla på TV:n med ljudmenyn till Soundbar.

• Samsung-TV från 2017 och senare

Hem (✉) → Inställn. (✉) → Ljud → Ljudutgång → [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A (Wi-Fi)

07 ANSLUTA EN EXTERN ENHET

Ansluta med en optisk kabel

1. När den externa enheten och Soundbar är avstängda ansluter du porten DIGITAL AUDIO IN (OPTICAL) på Soundbar och utgångsporten OPTICAL på den externa enheten med den optiska kabeln (medföljer inte) som visas på bilden.
2. Slå på Soundbar och den externa enheten.
3. Tryck på knappen Ⓐ (Multifunktion) på ovansidan av Soundbar eller på knappen ➞ (Källa) på fjärrkontrollen och välj sedan läget "Digital Audio In". Sedan hör meddelandet "Digital Audio In".
4. Ljudet på den externa enheten hörs från Soundbar.

08 ANSLUTA EN MOBILENHET

Metod 1. Ansluta via Bluetooth

När en mobilenhet är ansluten via Bluetooth kan du höra stereoljud utan krångel med kablar.

- Om du ansluter en parkopplad Bluetooth-enhet när Soundbar är avstängd, slås Soundbar på automatiskt.

Den inledande anslutningen

- När du ansluter till en ny Bluetooth-enhet måste du kontrollera att enheten är inom 1 m avständ.

1.

Bluetooth-parkopplingsknapp LED-indikator
ELLER I "Bluetooth"-läge	Rött → Grönt → Blått blinkar Parkoppling → Cyan blinkar X3 Anslutningen är klar Tills parkopplingen slutförts ändras den multifärgade lysdioden till Rött → Grönt → Blätt i tur och ordning.
	"Ready to connect via Bluetooth."

1. På enheten väljer du "[AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A" i listan som visas.
2. Spela upp musikfiler från enheten som är ansluten via Bluetooth genom Soundbar.

Om enheten inte kan ansluta

• Om du har en befintlig Soundbar (t.ex. [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A) i listan över högtalare på mobilenheten ska du ta bort den.
• Upprepa steg 1 och 2.

Anmärkningar om Bluetooth-anslutning

• Hitta en ny enhet inom 1 m för att ansluta via Bluetooth-kommunikation.
• Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>.
• Soundbar stängs av automatiskt efter 18 minuter i Redo-läge.
• Soundbar kanske inte utför Bluetooth-sökning eller -anslutning korrekt under följande omständigheter:
• Om det finns ett starkt elektriskt fält runt Soundbar.
• Om flera Bluetooth-enheter är parkopplade med Soundbar samtidigt.
• Om Bluetooth-enheten är avstängd, inte på plats eller har en felfunktion.
• Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.
• Soundbar har stöd för SBC-data (44,1 kHz, 48 kHz).
• Anslut bara till en Bluetooth-enhet som har stöd för A2DP (AV)-funktionen.
• Du kan inte ansluta Soundbar till en Bluetooth-enhet som bara har stöd för HF-funktionen (Hands Free).
• När du ansluter Soundbar till en Bluetooth-enhet ska du placera dem så nära varandra som möjligt.
• Ju längre Soundbar och Bluetooth-enheten är från varandra, desto lägre blir ljudkvaliteten. Bluetooth-anslutningen kan avbrytas när enheterna är utanför den effektiva räckvidden.
• Bluetooth-anslutningen fungerar kanske inte som avsett i områden med dålig mottagning.
• En Bluetooth-enhet kan uppleva oljud eller felfunktioner under följande omständigheter:

- Om någon kroppsdel är i kontakt med signalmottagaren på Bluetooth-enheten eller Soundbar

- I hörn eller om det finns ett hinder i närheten, t.ex. en vägg eller avgränsare, där elektriska förändringar kan förekomma.

– När den utsätts för radiostörningar av andra produkter som använder samma frekvensområden, t.ex. medicinsk utrustning, mikrovågsugnar och trådlösa nätverksenheter.

- Hinder som dörrar och väggar kan fortfarande påverka ljudkvaliteten även när enheterna är inom den effektiva räckvidden.

• Observera att det inte går att parkoppla Soundbar med andra Bluetooth-enheter när Bluetooth-alternativet används.
• Den trådlösa enheten kan orsaka elektriska störningar när den är påslagen.

Koppla bort Bluetooth-enheten från en Soundbar

Så här kopplar du från Bluetooth-enheten från Soundbar. För instruktioner, se Bluetooth-enhetens bruksanvisning.

• Soundbar kopplas från.
• Om Soundbar är frånkopplad från Bluetooth-enheten blinkar den multifärgade lysdiodsindikatorn "Rött" tre gånger.

Koppla bort Soundbar från Bluetooth-enheten

Tryck på knappen ⬇ (Multifunktion) på ovansidan av Soundbar eller på knappen ➕ (Källa) på fjärrkontrollen för att välja ett annat läge än "Bluetooth".

• Det tar tid att koppla bort eftersom Bluetooth-enheten måste ta emot ett svar från Soundbar. (Bortkopplingstiden kan variera beroende på Bluetooth-enheten.)
• Om Soundbar är frånkopplad från Bluetooth-enheten blinkar den multifärgade lysdiodsindikatorn "Rött" tre gånger.

Metod 2. Ansluta via Wi-Fi (trådlöst nätverk)

Om du vill ansluta en Soundbar till en mobilenhet via trådlöst nätverk (Wi-Fi), behövs appen SmartThings.

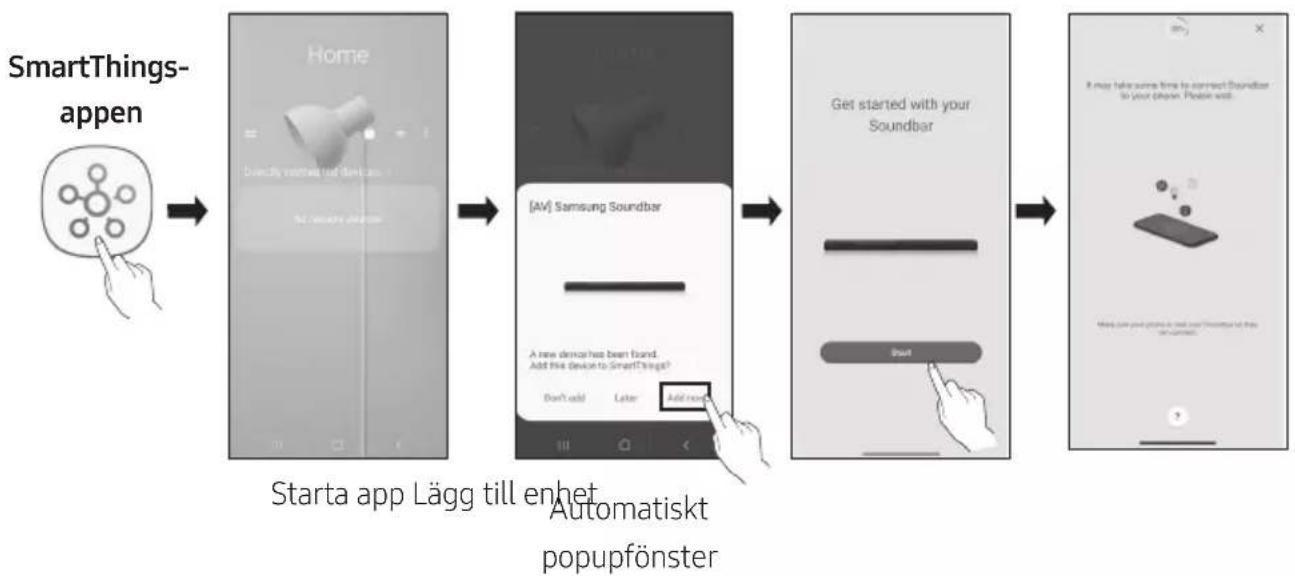

Den inledande anslutningen

1. Installera och starta appen SmartThings på mobilenheten (smartphone eller surfplatta).
2. Följ skärmanvisningarna i appen för att lägga till Soundbar.

- Det automatiska popupfönstret (den andra illustrationen nedan) kanske inte visas på vissa enheter.

Om popupfönstret inte visas trycker du på " + " på Home-skärmen. Soundbar läggs till i appen.

Komma igång med Amazon Alexa (inbyggd Alexa)

• Amazon Alexa är en tjänst som tillhandahålls av Amazon.
• Den här funktionen kanske inte stöds beroende på modell och geografiskt område.
• Den här funktionen har endast stöd för vissa språk och funktionerna som stöds kan variera beroende på geografiskt område.
• Produktspecifikation och information om kompatibilitet finns på Samsungs webbplats (www.samsung.com).

Med Alexa kan du spela musik, lyssna på nyheter, se väderprognoser och styra hushållsapparater. För att använda Amazon Alexa måste du ha ett Amazon-konto för att ansluta Soundbar över nätverket.

1. Installera SmartThings-appen på din mobilenhet och öppna den.
2. Ange Alexa-kontot genom att följa anvisningarna i appen och logga sedan in på tjänsten.

1. Anropa Alexa eller tryck på knappen Ⓐ (Multifunktion) på Soundbar i 3 för att använda Alexa-tjänsten.

- Tryck på knappen (Multifunktion) i 3 sekunder för att anropa Alexa. Tala med knappen intryckt för att aktivera röstigenkänningen.

- Lysdiodsindikatorns status på Soundbar ändras beroende på Alexa-status. Mer information finns på sidan 31.

Saker att prova Exempel på vad du kan säga
Volymkontroll	"Alexa, höj volymen."
	"Alexa, sänk volymen."
Lyssna på strömmande innehåll från Amazon Music	"Alexa, spela lite jazzmusik."
Uppspelningskontroll	"Alexa, spela nästa låt."
	"Alexa, stoppa musiken."
	"Alexa, vad heter den här låten?"
Väderinformation "Alexa, vad är det för väder?"
Schemaläggning av timer "Alexa, ställ in en timer på 10 minuter."

Komma igång med Alexa på Amazon-produkten (fungerar med Alexa)

• Den här funktionen kanske inte stöds beroende på modell och geografiskt område.
• Den här funktionen har endast stöd för vissa språk och funktionerna som stöds kan variera beroende på geografiskt område.
• Produktspecifikation och information om kompatibilitet finns på Samsungs webbplats (www.samsung.com).
• Denna tjänst tillhandahålls av Amazon och kan avslutas när som helst. Samsung ansvarar inte för tjänstens tillgänglighet.
• Appskärmen Amazon Alexa kan ändras utan föregående varning.

Anslutning och användning med en Amazon-produkt (Amazon Echo)

Använd en Amazon Echo-produkt för att styra din Soundbar och använda musiktjänster som tillhandahålls av Amazon Echo. För att använda Amazon Alexa måste du ha ett Amazon-konto för att ansluta Soundbar över nätverket.

1. Installera SmartThings-appen på din mobilenhet och öppna den.
2. Ange Alexa-kontot genom att följa anvisningarna i appen och logga sedan in på tjänsten.

Använd röstkommandon för att styra Soundbar

- Den Amazon Echo-tjänst du kan använda med Soundbar är begränsad till musik. Andra tjänster som tillhandahålls av Amazon Echo, t.ex. nyheter och väder, kan bara användas via Amazon Echo-produkten.

Utlösare + Kommando + Högtalarnamn

* Använda röstkommandon för Soundbar med namnet "Vardagsrum"

Åtgärd Röstkommando
Ange volymen till 5 "Alexa ange volymen till 5 i vardagsrummet"
Öka volymen "Alexa höj volymen i vardagsrummet"
Stänga av ljudet "Alexa stäng av ljudet i vardagsrummet"
Om du vill lyssna på en radiostation som heter KISS FM	"Alexa spela Kiss FM i vardagsrummet"
Spela nästa låt "Alexa spela nästa låt i vardagsrummet"
Stoppa ljudet "Alexa stoppa ljudet i vardagsrummet"
Stänga av ljudet "Alexa stäng av i vardagsrummet"

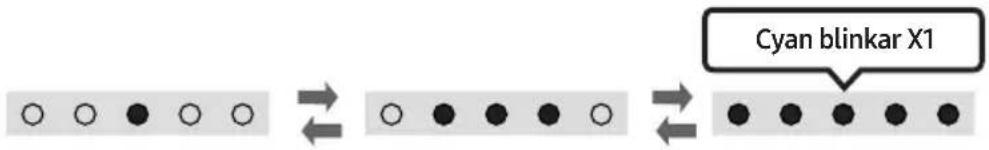

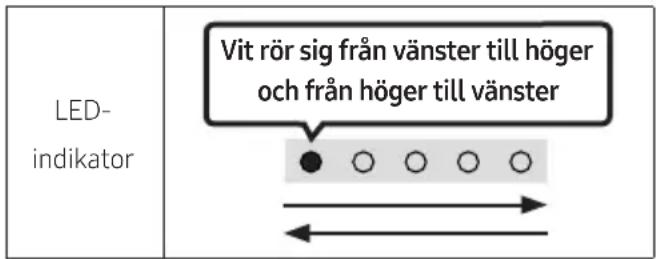

Alexa-indikatorns status

Lysdiodsindikatorns status på Soundbar ändras beroende på Alexa-status, enligt nedan.

Alexa-status Lysdiodsindikator på Soundbar
Overksam
Lyssnar
Tänker
Talar
Timerlarm och påminnelser
Meddelande
Alexa-tjänsten ej tillgänglig
Nätverket frånkopplat
Mikrofon av

Använda Tap Sound

Tryck på Soundbar med din mobilenhet för att spela upp ljudet från mobilenheten via Soundbar.

• Den här funktionen kanske inte stöds beroende på mobilenhet.
• Den här funktionen är bara kompatibel med Samsung-mobilenheter med Android 8.1 eller senare.

1. Slå på funktionen Tap Sound på mobilenheten.

- Se "Aktivera funktionen Tap Sound" nedan för information om hur du slår på funktionen.

1. Tryck mobilenheten mot Soundbar. Välj "Starta nu" i meddelandefönstret som visas.

En anslutning upprättas mellan mobilenheten och Soundbar via Bluetooth.

1. Spela upp ljudet från mobilenheten via Soundbar.

2. Funktionen ansluter en mobilenhet till Soundbar via Bluetooth genom att känna av den vibration som uppstår när enheten rör vid Soundbar.

3. Se till att mobilenheten inte trycks mot ett vasst hörn på Soundbar. Soundbar eller mobilenheten kan få repor eller skador.
4. Vi rekommenderar att mobilenheten skyddas med ett fodral. Tryck lätt på det breda området på övre delen av Soundbar utan att använda för stor kraft.
5. Uppdatera SmartThings-appen till den senaste versionen för att använda den här funktionen Funktionen kanske inte stöds beroende på version av appen.

Använd appen SmartThings för att slå på funktionen Tap View, Tap Sound.

1. Kör SmartThings-appen på mobilenheten.
2. Välj (≡→_) på SmartThings-appskärmen som visas på mobilenheten.
3. Ställ in "Tap View, Tap Sound" till På för att funktionen ska fungera när en mobilenhet trycks mot Soundbar.

OBS!

• När mobilenheten är i strömspararläge fungerar inte Tap Sound-funktionen.
• Tap Sound-funktionen kanske inte fungerar om det finns enheter i närheten av Soundbar som orsakar radiostörningar, t.ex. elektriska enheter. Se till att enheter som kan orsaka radiostörningar placeras på tillräckligt avständ från Soundbar.

- Den här funktionen kanske inte är tillgänglig i vissa land.

Anslut och använd med en Apple-produkt

• Med AirPlay 2 kan du styra hemmets ljudsystem från din iPhone, iPad, HomePod eller Apple TV.
• Den här Samsung-soundbaren har stöd för AirPlay 2 och kräver iOS 11.4 eller senare.

OBS!

- Kontrollera att Soundbaren är ansluten till Wi-Fi. (Mer information finns i "Metod 2. Ansluta via Wi-Fi (trådlöst nätverk)").

10 MONTERA VÄGGFÄSTET

Säkerhetsåtgärder vid montering

• Montera enbart på vertikala väggar.
• Montera inte på en plats med hög temperatur eller luftfuktighet.
• Kontrollera att väggen är tillräckligt stark för att bära produktens vikt. Förstärk annars väggen eller välj en annan monteringsplats.
• Införskaffa och använd fästskruvarna eller fästanordningarna för den typ av vägg du har (gipsskiva, järnplåt, trä osv.). Om möjligt bör stödskruvarna monteras i väggreglar.
• Köp väggmonteringsskruvar enligt typen och tjockleken hos den vägg där du vill montera Soundbar.

- Diameter: M5

– Längd: 35 mm eller längre rekommenderas.

- Anslut kablarna från enheten till externa enheter innan du monterar Soundbar på väggen.

- Kontrollera att enheten är avstängd och att kontakten inte är ansluten till strömkällan innan enheten installeras. Annars kan den orsaka elstötar.

Väggmonteringskomponenter

Väggfästguide

Fästskruv Skruv

Väggfäste

1. Placera Väggfästguiden på väggytan.

2. Väggfästguiden måste ligga plant vägrätt.

3. Om din tv är monterad på väggen ska du montera Soundbar minst 5 cm under tv:n.

1. Placera Väggfästguidens mittlinje i höjd med tv:ns mitt (om du monterar Soundbar under tv:n) och fäst sedan Väggfästguide på väggen med tejp.

- Om enheten inte ska monteras under en tv sätter du Mittlinje i installationsområdets mitt.

1. Använd en penna för att markera hålens positioner och ta bort Väggfästguide.

1. Använd en borr i passande storlek och borra hål i väggen vid varje markering.

- Om markeringarna inte motsvarar reglarnas placering bör du sätta i lämpliga fästanordningar i hålen innan du sätter fast skruvarna. Om du använder fästanordingar måste du se till att borra tillräckligt stora hål för dem.

1. Kör in en skruv (medföljer inte) genom varje Fästskruv och skruva sedan fast skruvarna i skruvhålen.

1. Montera de 2 Väggfästen i rätt riktning på undersidan av Soundbar med hjälp av 2 skruvar.

- Kontrollera vid monteringen att upphängningsdelen av Väggfästen är placerad en bit bakom baksidan av Soundbar.

1. Installera Soundbar med de fastsatta

Väggfästen genom att hänga Väggfästen på Fästskruvar på väggen.

1. Skjut Soundbar nedåt som på bilden nedan så att Väggfästen sitter ordentligt på Fästskruvar.

- Sätt i Fästskruvar i den breda (nedre) delen av Väggfästen, och dra sedan Väggfästen nedåt så att Väggfästen sitter ordentligt på Fästskruvar.

Installera mitten av Soundbar vid mitten av tv:n enligt bilden.

Placera nu Soundbar minst 3 cm bort från tv:n så det inte uppstår störningar av röstigenkänningen.

OBS!

• Se till att Soundbar är placerad på en plan och fast yta.
• Ett otillräckligt avständ från tv:n kan leda till problem med röstigenkänning och akustik.

12 PROGRAM- UPPDATERING

Automatisk uppdatering

När Soundbar är ansluten till internet utförs programvaruuppdateringar automatiskt även när Soundbar är avstängd.

- För att använda funktionen Automatisk uppdatering måste Soundbar vara ansluten till internet. Wi-Fi-anslutningen till Soundbar avbryts om strömsladden till Soundbar kopplas bort eller om strömmen stängs av. Om strömmen stängs av ska du slå på Soundbar när strömmen kommer tillbaka eller du återansluter strömsladden, och återansluter den sedan till internet.

USB-uppdatering

Samsung kan erbjuda uppdateringar för den inbyggda systemprogramvaran i Soundbar i framtiden.

När en uppdatering finns tillgänglig kan du uppdatera Soundbar genom att ansluta ett USB-minne som innehåller uppdateringen av den inbyggda programvaran till porten SERVICE på Soundbar.

1. Gå till (www.samsung.com) → sök efter modellnamnet från menyalternativet kundsupport.

- Mer information om uppdatering finns i Uppgraderingsguiden.

1. Hämta uppgraderingsfilen (USB-typ).
2. Packa upp filen för att skapa en mapp med filnamnet.
3. Spara den skapade mappen på ett USB-minne och anslut det sedan till Soundbar.
4. Slå på Soundbar. Produkten uppdateras sedan inom 3 minuter.

• Stäng inte av Soundbar under uppdateringen och ta inte bort USB-minnet.
• Om den gula lampan lyser efter att programvaruuppdateringen har slutförts innebär det att ytterligare en uppdatering görs. Stäng inte av Soundbaren och avlägsna inte USB-minnet.
• Om uppdateringen inte går framåt återansluter du strömsladden till Soundbar.
• När den senaste versionen är installerad utförs ingen uppdatering.
• Beroende på typen av USB-minne kanske uppdatering inte stöds.

Återställ

När Soundbar är på trycker du på knapparna - + (Volym) på huvudenheten samtidigt i minst 5 sekunder. Lysdiodsdisplayen ändras enligt nedan och sedan återställs Soundbar.

VAR FÖRSIKTIG

- Alla Soundbar-inställningar återställs. Utför endast den här åtgärden när återställning är nödvändigt.

13 FELSÖKNING

Kontrollera följande innan du begär hjälp.

Soundbar startar inte.

→Kontrollera om strömsladden till Soundbar är korrekt insatt i uttaget.

Soundbar fungerar intermittent.

→Koppla bort strömsladden och sätt in den igen.
→Ta bort strömsladden från den externa enheten och försök igen.
→Om det inte finns någon signal stängs Soundbar automatiskt av efter en viss tidsperiod. Slå på strömmen. (Se sidan 11.)

Om fjärrkontrollen inte fungerar.

→Rikta fjärrkontrollen direkt mot Soundbar.
→Byt ut batterierna mot nya.

Den röda LED-indikatorn på Soundbar forsätter lysa.

→Mikrofonen är avstängd. Slå på mikrofonen. (Se sidan 9.)

Det hörs inget ljud från Soundbar.

→Volymen på Soundbar är för låg eller avstängd. Justera volymen.
→När en extern enhet (STB, Bluetooth-enhet, mobilenhet etc.) är ansluten justerar du volymen på den externa enheten.
→För ljud från tv:n, välj Soundbar. (Samsungtv: Hem (n) → Inställn. ( ) Ljud → Ljudutgång → Välj Soundbar)

→Kabelanslutningen till Soundbar får inte vara lös. Ta bort kabeln och anslut den igen.
→Ta bort strömsladden helt, anslut den igen och slå på strömmen.
→ Initiera produkten och försök igen. (Se sidan 38.)

Om tv:n inte är ansluten via HDMI (ARC).

→Kontrollera om HDMI-kabeln är korrekt ansluten till ARC-kontakten. (Se sidan 17)
→Anslutningen kanske inte är möjlig på grund av en ansluten extern enhet (kabeltv-box, spelkonsol etc.). Anslut Soundbar direkt.
→HDMI-CEC kanske inte är aktiverat på tv:n. Slå på CEC på tv-menyn. (Samsung-tv: Hem ( Ⓜ → Inställn. ( ) ⚙ Allmänna → Extern enhetshanterare → Anynet+ (HDMI-CEC) PÅ)

Det finns inget ljud in när du ansluter till tv:n i HDMI (ARC)-läge.

→Din enhet kan inte spela upp ingångssignalen. Ändra tv:ns ljudutgång till PCM eller Dolby Digital. (För en Samsungtv: Hem ( → Inställn. ( ) → Ljud → Expertinställningar → Digitalt utgångsljudformat)

Soundbar ansluter inte via Bluetooth.

→När du ansluter en ny enhet växlar du till Bluetooth-parkoppling för anslutning.

(Tryck på knappen ✝ PAIR på fjärrkontrollen eller tryck på knappen

∅ (Mikrofon på/av) på huvudenheten i minst 5 sekunder.)

→Om Soundbar är ansluten till en annan enhet, kopplar du från den enheten först för att byta enhet.

→Äteranslut den efter att du tagit bort Bluetooth-högtalarlistan på enheten för att ansluta. (Samsung-tv: Hem (

Inställn. ( ⚙→ Ljud → Ljudutgång → Bluetooth-högtalarlista)

→Ta bort och återanslut strömkontakten och försök sedan igen.

→ Initiera produkten och försök igen. (Se sidan 38.)

Ljudet försvinner vid anslutning via Bluetooth.

→Vissa enheter, t.ex. mikrovågsugnar och trådlösa routrar, kan orsaka radiostörningar om de placeras för nära Soundbar.

→Om din Bluetooth-anslutna enhet flyttas för längt från Soundbar kan ljudet försvinna. Flytta enheten närmare Soundbar.

→Ljudet kan försvinna om någon del av din kropp kommer i kontakt med Bluetooth-sändaren eller om produkten har installerats på en möbel av metall. Kontrollera installationsmiljön och användningsförhållandena.

Det gick inte att ansluta till Wi-Fi.

→Kontrollera om den trådlösa routern är på.
→Stäng av routern, slå på den igen och försök sedan igen.
→Soundbar kan inte ansluta om den trådlösa signalen är för svag. Försök att flytta routern närmare Soundbar eller att ta bort eventuella hinder mellan Soundbar och routern om det är möjligt.
→Om den trådlösa routern är ny måste du konfigurera om högtalarens nätverksinställningar.

Soundbar startar inte automatiskt med TV:n.

→Om du stänger av Soundbar medan du ser på tv inaktiveras strömsynkroniseringen med tv:n. Slå av tv:n först.

14 LICENS

DOLBY AUDIO

• Använd din telefon, surfplatta eller dator som fjärrkontroll för Spotify. Gå till spotify.com/connect för att ta reda på hur
• Spotify-programvaran är föremål för tredjepartslicenser som finns här: https://www.spotify.com/connect/third-party-licenses.

Om du vill skicka förfrågningar och begäranden i frågor kring öppen källkod, kan du kontakta Samsung Open Source (http://opensource.samsung.com)

16 VIKTIG

INFORMATION

OM SERVICE

• Bilder och illustrationer i den här bruksanvisningen erbjuds endast för referens och kan variera från faktiskt produktutseende.
• En administrationsavgift kan debiteras om antingen

(a) en tekniker tillkallas och det inte finns något produktfel (dvs. du har underlåtit att läsa den här bruksanvisningen).

(b) du tar med enheten till ett reparationscenter och det inte finns något produktfel (dvs. du har underlåtit att läsa den här bruksanvisningen).

- Beloppet på en sådan administrationsavgift meddelas innan något arbete eller hembesök genomförs.

17 SPECIFIKATIONER OCH GUIDE

Specifikationer

Modellnamn HW-S66A / S67A
Vikt 3,0 kg
Mått (B x H x D) 764,0 x 68,0 x 125,0 mm
Driftstemperaturintervall +5°C till +35°C
Intervall för luftfuktighet 10 % till 75 %
FÖRSTÄRKAREUtgångseffekt	(30W x 2) + (30W x 2) + (30W x 2) + 20W
Uppspelningsformat som stöds	LPCM 2ch, Dolby AudioTM(Stödjer Dolby® Digital), DTS
UTEFFEKT FÖR TRÅDLÖS ENHETMax sändareffekt för Wi-Fi	100 mW vid 2,4 GHz – 2,4835 GHz, 200 mW vid 5,15 GHz – 5,25 GHz, 100 mW vid 5,25 GHz – 5,35 GHz & 5,47 GHz – 5,725 GHz
UTEFFEKT FÖR TRÅDLÖS ENHETMax sändareffekt för BT	100 mW vid 2,4 GHz–2,4835 GHz

OBS!

- Samsung Electronics Co., Ltd förbehåller sig rätten att ändra specifikationer utan föregående meddelande.

• Vikt och mått är ungefärliga.

Säkerhetsåtgärd: Soundbar startas om automatiskt om du slår på/av Wi-Fi.

Total strömförbrukning vid standbyläge (W)	5,2W
Wi-FiMetod för avaktivering av port	Tryck på knappen ID SET på bottenpanelen av Soundbar i 30 sekunder för att sätta på och stänga av Wi-Fi.
BluetoothMetod för avaktivering av port	Tryck på knappen NETWORK på bottenpanelen av Soundbar i 30 sekunder för att sätta på och stänga av Bluetooth.

Samsung deklarerar härmed att den här radioutrustningen uppfyller kraven i direktiv 2014/53/EU och tillämpliga lagstadgade krav i Storbritannien.

Den fullständiga texten i deklarationen om överensstämmelse är tillgänglig på: http://www.samsung.com. Gå till Support och ange modellnamn.

Den här utrustningen kan användas i alla EU-länder och i Storbritannien.

5 GHz WLAN (Wi-Fi eller SRD)-funktionen hos utrustningen får endast användas inomhus.

[Korrekt avfallshantering av batterierna i produkten]

(Gäller i länder med separata insamlingssystem)

Denna symbol på batteriet, i manualen eller på förpackningen anger att batterierna i denna produkt inte bör kastas tillsammans med annat hushållsavfall. De kemiska symbolerna Hg, Cd eller Pb visar i förekommande fall att batterierna innehåller kvicksilver, kadmium eller bly i mängder överstigande de gränsvärden som anges i EU-direktivet 2006/66/EG.

Om batterierna inte kastas på ett ansvarsfullt sätt kan dessa substanser utgöra en fara för hälsa eller miljö. Hjälp till att skydda miljön och bidra till materialåtervinning genom att sortera batterierna separat från annat avfall och lämna in dem på en återvinningsstation.

Korrekt avfallshantering av produkten (elektriska och elektroniska produkter)

(Gäller i länder med separata insamlingssystem)

Denna symbol på produkten, tillbehören och i manualen anger att produkten och de elektroniska tillbehören (t.ex. laddare, headset, USB-kabel) inte bör sorteras tillsammans med annat hushållsavfall när de kasseras. Dessa föremål bör hanteras separat för ändamålsenlig återvinning av beståndsdelarna för att förhindra fara för hälsa och miljö.

Hushållsanvändare bör kontakta återförsäljaren som sålt produkten eller kommunen för vidare information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt.

Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt avfall.

Mer information om Samsungs miljöåtaganden och produktspecifika regelverksförpliktelser, t.ex. REACH, WEEE, batterier, finns på:

Krav på ekodesign för externa nätaggregat :

www.samsung.com/global/ecodesign_component

SIKKERHETSINFORMASJON

SIKERHETSFORANSTALTNINGER

FOR Å REDUSERE FAREN FOR ELEKTRISK ST∅T, TA IKKE AV BAKDEKSLET.

INNVENDIGE DELER KAN IKKE REPARERES AV BRUKEREN. OVERLAT ALL SERVICE TIL KVALIFISERT PERSONELL.

Tabellen nedenfor viser en forklaring av symbolene som kan vises på Samsung-produktet ditt.

Toppanel på Soundbar

1. Velg Bluetooth-modus på Samsung-TV-en.

(F.eks. Hjem (☐) → Innst. (☐) → Lyd → Lydutgang → Bluetooth-høyttalerliste → [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A (Bluetooth))

Metode 1. Tilslutning med en HDMI

FORSIGTIG
