HW-S66A - Bară de sunet SAMSUNG - Manual de utilizare gratuit

Tip produs	Bară de sunet
Marcă	Samsung
Model	HW-S66A
Dimensiuni (L x H x P)	764.0 x 68.0 x 125.0 mm
Greutate	3.0 kg
Alimentare	Adaptor CA/CC 19V (DC)
Consum în așteptare	5.2 W
Formate audio acceptate	LPCM 2ch, Dolby Audio, DTS
Canale audio	2.1 (extensibil la 5.1 cu difuzoare surround opționale)
Conectivitate	HDMI (ARC), intrare optică, Bluetooth, Wi-Fi, USB (service)
Funcții fără fir	Bluetooth, Wi-Fi, AirPlay 2
Asistent vocal integrat	Amazon Alexa (activare prin tastă dedicată)
Aplicație compatibilă	SmartThings
Putere de ieșire	(30W x 2) + (30W x 2) + (30W x 2) + 20W
Fixare pe perete	Da, kit de montare inclus
Telecomandă	Da (baterii AA incluse)
Întreținere și curățare	Utilizați o cârpă uscată și moale. Evitați produsele abrazive și umiditatea.
Siguranță	Nu expuneți la umiditate sau ploaie. Deconectați în caz de furtună.
Piese de schimb și reparabilitate	Contactați serviciul clienți Samsung pentru piese și reparații.
Informații generale	Temperatură de funcționare: +5°C până la +35°C. Conform normelor UE.

Întrebări frecvente - HW-S66A SAMSUNG

Cum se conectează bara de sunet la televizor prin HDMI ARC?

Asigurați-vă că televizorul dvs. suportă HDMI ARC. Conectați un cablu HDMI între portul HDMI (ARC) al barei de sunet și portul HDMI ARC al televizorului. Porniți ambele dispozitive. Pe bara de sunet, selectați modul 'Intrare Audio Digitală' cu ajutorul tastei multifuncționale sau a telecomenzii. Sunetul televizorului va fi transmis prin bara de sunet.

Cum se asociază un dispozitiv mobil prin Bluetooth?

Pe bara de sunet, apăsați lung (aproximativ 5 secunde) tasta PAIR de pe telecomandă sau tasta Microfon activat/dezactivat de pe aparat până când LED-ul clipește albastru. Pe dispozitivul mobil, activați Bluetooth și căutați dispozitive. Selectați '[AV] Samsung Soundbar S60A / S61A' din listă. Conexiunea se stabilește când LED-ul devine albastru constant.

Bara de sunet nu pornește, ce să fac?

Verificați dacă cablul de alimentare este conectat corect la bara de sunet și la o priză electrică funcțională. Asigurați-vă că adaptorul CA/CC este bine conectat. Dacă problema persistă, deconectați cablul de alimentare pentru câteva minute, apoi reconectați-l. Dacă bara de sunet tot nu pornește, contactați serviciul clienți Samsung.

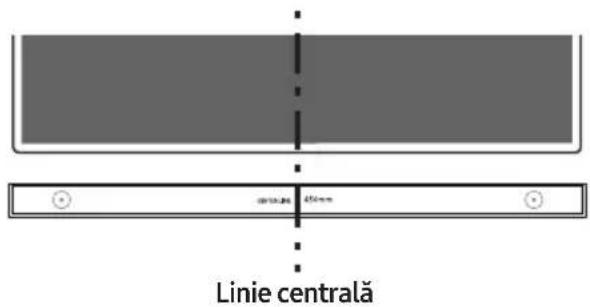

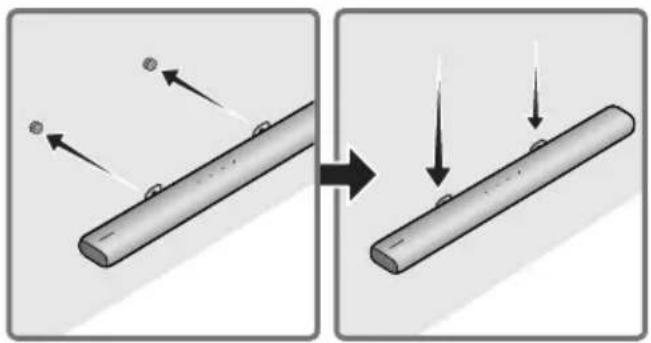

Cum se instalează bara de sunet pe perete?

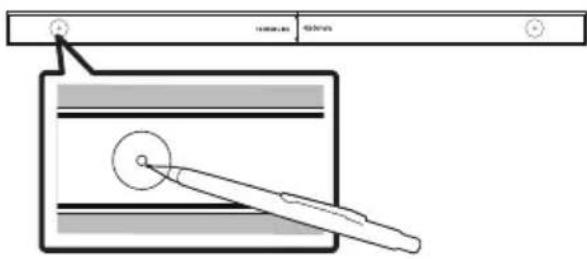

Utilizați ghidul de fixare pe perete inclus pentru a marca locațiile șuruburilor pe perete. Găuriți și introduceți dibluri corespunzătoare. Fixați suporturile de fixare pe perete pe spatele barei de sunet cu șuruburile furnizate. Agățați bara de sunet pe șuruburile din perete trăgând în jos. Asigurați-vă că instalarea este solidă și că bara de sunet este la nivel.

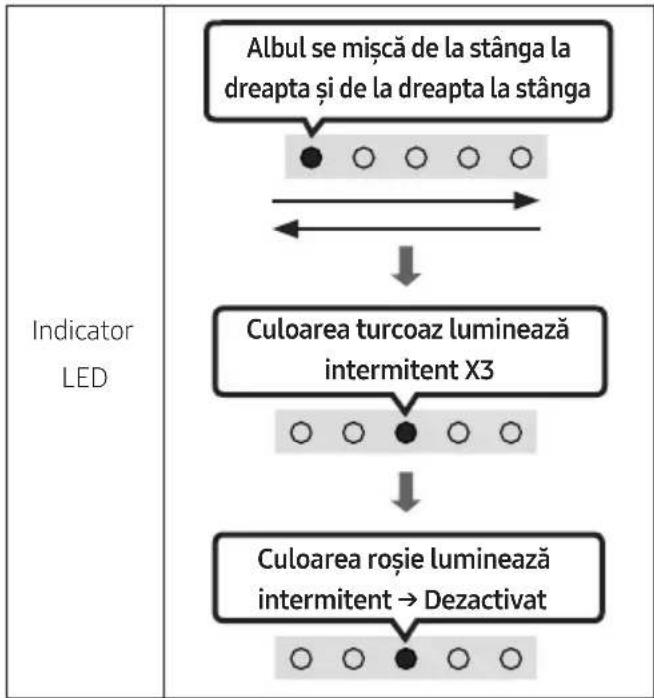

Cum se resetează bara de sunet la setările din fabrică?

Porniți bara de sunet. Țineți apăsate simultan tastele Volum - și Volum + de pe aparat timp de cel puțin 5 secunde. LED-ul va clipi în alb, apoi trei clipiri cyan și o clipire roșie înainte de a se stinge. Bara de sunet este resetată. Toate setările vor fi șterse.

Cum se actualizează software-ul prin USB?

Accesați site-ul www.samsung.com, căutați modelul dvs. și descărcați actualizarea firmware-ului. Dezarhivați fișierul și plasați-l pe un stick USB formatat FAT32. Conectați stick-ul USB la portul SERVICE din spatele barei de sunet. Porniți bara de sunet. Actualizarea începe automat și LED-ul alb se deplasează de la stânga la dreapta. Nu deconectați aparatul în timpul actualizării.

Sunetul este întrerupt sau sacadat în Bluetooth, ce să fac?

Verificați că dispozitivul Bluetooth se află la mai puțin de 10 metri de bara de sunet și că niciun obstacol (perete, ușă) nu interferează cu semnalul. Îndepărtați dispozitivele care pot crea interferențe (cuptoare cu microunde, routere Wi-Fi). Dacă problema persistă, deconectați și reconectați Bluetooth. Resetați bara de sunet dacă este necesar.

Cum se configurează Alexa pe bara de sunet?

Instalați aplicația SmartThings pe dispozitivul dvs. mobil și adăugați bara de sunet. Urmați instrucțiunile pentru a vă conecta la contul dvs. Amazon Alexa. După configurare, apăsați tasta Multifuncțională a barei de sunet timp de 3 secunde pentru a activa Alexa. Puteți da comenzi vocale (vreme, muzică etc.).

Pot conecta difuzoare surround suplimentare?

Da, bara de sunet suportă difuzoarele surround wireless Samsung SWA-9100S și subwooferul SWA-W500 (vândute separat). Pentru a le conecta, apăsați tasta ID SET pe spatele barei de sunet, apoi pe difuzoarele surround pentru a le asocia. Consultați manualul difuzoarelor pentru mai multe detalii.

Cum se curăță bara de sunet?

Utilizați o cârpă moale și uscată pentru a îndepărta praful. Pentru pete persistente, umeziți ușor cârpa cu apă și un detergent ușor (de tip lichid de spălat vase). Ștergeți apoi cu o cârpă uscată. Nu pulverizați niciodată apă direct pe bara de sunet și nu folosiți produse abrazive sau solvenți.

MANUAL DE UTILIZARE HW-S66A SAMSUNG

Consultați tabelul de mai jos pentru o explicație a simbolurilor care pot apărea pe produsul dvs. Samsung.

	ATENTIERISC DE ELECTROCUTARENU DESCHIDETI
	Acest simbol indică faptul că tensiunea din interior este ridicată. Orice fel de contact cu părțile interioare ale acestui produs este periculos.
	Acest simbol indică faptul că produsul este însoțit de documentație importantă privind utilizarea și întreținerea.
	Produs clasa ll: Acest simbol indică că nu este necesară împământarea.Dacă acest simbol nu este prezent pe un produs cu un cablu de alimentare, produsul TREBUIE să aibă o bună conexiune la împământare (masă).
	Tensiune c.a.: Acest simbol indică că tensiunea nominală marcată cu simbol este tensiunea c.a.
	Tensiunea c.c.: Acest simbol indică că tensiunea nominală marcată cu simbol este tensiunea c.c.
	Atenție! Consultați instrucțiunile de utilizare: Acest simbol instruiește utilizatorul să consulte manualul de utilizare pentru mai multe informații legare de siguranță.

ATENTIE

AVERTISMENT

- Pentru a reduce riscul de incendiu și de electrocutare, feriți aparatul de ploaie și umezeală.

ATENTIE

• PENTRU A PREVENI ELECTROCUTAREA, POTRIVITI LAMELA STECHERULUI ÎN PRIZĂ ȘI INTRODUCEȚI COMPLET.
• Acest aparat trebuie conectat la o priză de curent alternativ cu conectare de protectie prin împământare.
• Pentru a deconecta aparatul de la priză, trebuie să scoateți ștecherul, drept urmare priza va fi imediat funcțională.
• Nu expuneti acest aparat la scurgeri sau stropiri. Nu plasați pe aparat obiecte pline cu lichid, cum ar fi vazele.
• Pentru a opri complet aparatul, trebuie să scoateți cablul de alimentare din priza de perete. Prin urmare, cablul de alimentare trebuie să poată fi accesat cu ușurință în orice moment.

PRECAUTII

1. Asigurați-vă că sursa de alimentare cu c.a. din locuința dvs. respectă cerințele energetice menționate pe eticheta de identificare situată pe partea inferioară a produsului. Instalați unitatea în poziție orizontală sau pe un suport solid (mobilă), cu suficient spațiu în jur pentru ventilație 7\~10 cm. Asigurați-vă că fantele de ventilație nu sunt acoperite. Nu așezați unitatea pe amplificatoare sau pe alte echipamente care se pot încinge. Această unitate este destinată pentru utilizare continuă. Pentru a opri complet unitatea, deconectați cablul de alimentare de la priză. Deconectați unitatea de la priză dacă nu o utilizați mai mult timp.
2. În timpul furtunilor cu descărcări electrice, scoateți ștecherul din priză. Creșterile de tensiune din cauza descărcărilor electrice pot duce la defectarea aparatului.
3. Nu expuneți aparatul la acțiunea directă a razelor soarelui sau a altor surse de căldură. Aparatul se poate supraîncălzi și defecta.

4. Protejati aparatul de umiditate (de ex. vaze) și căldură excesivă (de ex. un șemineu) sau de echipamentele care creează câmpuri magnetice sau electronice puternice. Deconectați cablul de alimentare de la sursa de alimentare cu curent alternativ în cazul unei disfuncționalități. Aparatul nu este destinat utilizării industriale. Utilizați produsul doar în scopuri personale. Este posibil să se creeze condens, dacă aparatul sau discul au fost depozitate la temperaturi scăzute. Dacă transportați unitatea pe timpul iernii, așteptați aproximativ 2 ore înainte de utilizare, pentru ca unitatea să ajungă la temperatura camerei.

5. Bateriile utilizate pe acest produs conțin chimicale dăunătoare pentru mediul înconjurător. Nu aruncați bateriile împreună cu celelalte reziduuri menajere. Nu aruncați bateriile în foc. Nu scurtcircuitați, dezasamblați sau supraîncălziți bateriile.

ATENTIE : Există pericolul de explozie dacă bateria este înlocuită incorrect. Înlocuiti bateria cu una de același tip sau de un tip echivalent.

Curățarea materialelor

Îndepărtați imediat orice urmă de murdărie sau pete de pe suprafața produsului.

Îndepărtarea și curățarea pot fi mai puțin eficiente în cazul anumitor substanțe sau dacă murdăria nu este îndepărtată pentru o perioadă mai lungă de timp.

ATENTIE

- Utilizați un aspirator sau o rolă adezivă pentru scame pentru a îndepărta praful, amprentele și alte urme de murdărie asemănătoare.

– în funcție de materialele pe care le conțin, unele perii de curățare pot deteriora produsul.

– Prosoapele și cârpele de curățare pot lăsa scame sau murdărie pe produs.

- Nu utilizati cuie sau alte unelte pentru a îndepărta murdăria prin zgâriere. Acestea pot deteriora materialul.

- Pentru a îndepărta petele de ulei sau de lichid, utilizați o cârpă albă curată îmbibată în apă. Dacă petele persistă, ștergeți-le cu un amestec de apă și detergent neutru (cum ar fi detergentul de vase) și cu o cârpă.

- Un detergent sau o soluție de curățare care nu este neutră poate cauza decolorarea sau deteriorarea materialului.

– După curățare, utilizați o cârpă uscată sau un uscător de păr pentru a usca zona.

– Pentru a evita decolorarea sau deteriorarea materialului, nu utilizati forță excesivă.

CONTINUT

01 Verificarea componentelor 7

Introducerea bateriilor înainte de utilizarea telecomenzii (2 baterii AA) ____

7

02 Prezentarea generală a produsului 8

Panoul superior al sistemului Soundbar 8

Panoul inferior al sistemului Soundbar 10

03 Folosirea telecomenzii 11

Cum se utilizează telecomanda ____ 11

Folosirea butoanelor ascunse (butoane cu mai multe funcții) ____ 14

Specificatiile de ieşire pentru diferite moduri de efecte de sunet ____ 14

Reglarea volumului sistemului Soundbar cu o telecomandă TV 15

04 Conectarea sistemului Soundbar 16

Conectarea la energie electrică 16

Conectarea unui SWA-9100S (vândut separat), SWA-W500 (vândut separat) la dispozitivul Soundbar. 16

05 Utilizarea unei conexiuni cu fir la televizor 17

Metoda 1. Conectarea cu HDMI ____ 17

Metoda 2. Conectarea cu un cablu optic ____ 19

06 Utilizarea unei conexiuni fără fir la televizor 20

Metoda 1. Conectarea prin Bluetooth 20

Metoda 2. Conectarea prin Wi-Fi ____ 22

07 Conectarea la un dispozitiv extern 23

Conectarea cu un cablu optic ____ 23

08 Conectarea unui dispozitiv extern 24

Metoda 1. Conectarea prin Bluetooth ____ 24

Metoda 2. Conectarea prin Wi-Fi (rețea wireless) ____ 27

Noțiuni de bază despre Amazon Alexa (Alexa încorporat) ____ 28

Noțiuni de bază despre Alexa pe produsele Amazon (care funcționează cu Alexa) ____ 30

Utilizarea functiei Tap Sound ____ 32

09 Conectarea la Apple AirPlay 2 33

10 Montarea suportului de perete 34

Precauții pentru instalare ____ 34

Componente pentru montarea pe perete ____ 34

11 Instalarea sistemului Soundbar în fața televizorului 36

12 Actualizare software 37

Actualizare automată 37

Actualizare USB 37

Resetare 38

13 Depanare 39

14 License 41

15 Notificare de licență open source 41

16 Notă importantă despre service 42

17 Specificații și sugestii 43

Specificatii 43

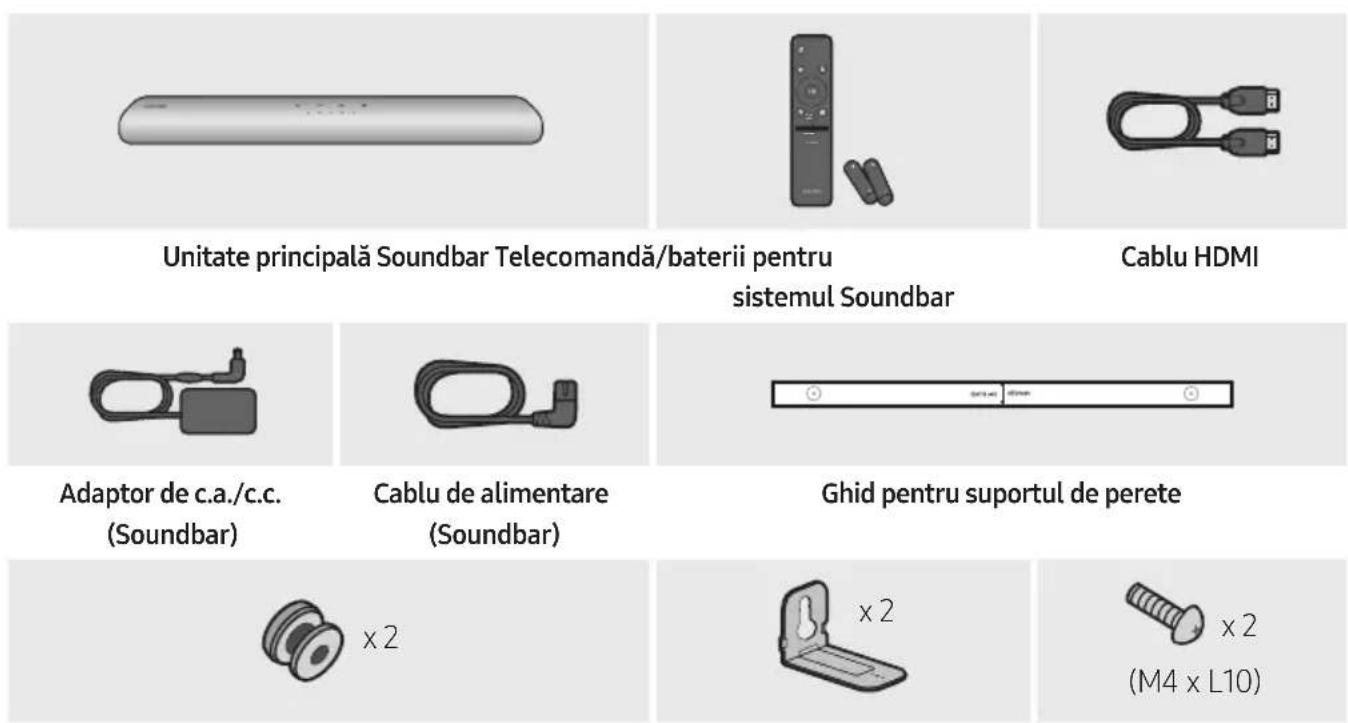

01 VERIFICAREA COMPONENTELOR

Şurub suport Suport de fixare pe perete Şurub

• Pentru informații suplimentare despre alimentarea cu energie electrică și consum, consultați eticheta atașată produsului. (Etichetă: Partea inferioară a unității principale Soundbar)
• Pentru achiziționarea componentelor suplimentare sau a cablurilor opționale, contactați Centrul de service Samsung sau Centrul de asistență clienti Samsung.
• Pentru mai multe informații despre montarea pe perete, consultați pagina 34.
• Designul, specificațiile și ecranul de aplicații pot suferi modificări fără informare în prealabil.
• Aspectul accesorilor poate diferi uşor de ilustrațiile de mai sus.

Introducerea bateriilor înainte de utilizarea telecomenzii (2 baterii AA)

Glisați capacul posterior în direcția săgeții până când iese complet. Introduceți 2 baterii AA (1,5V), respectând polaritatea corectă. Glisați capacul posterior înapoi în poziție.

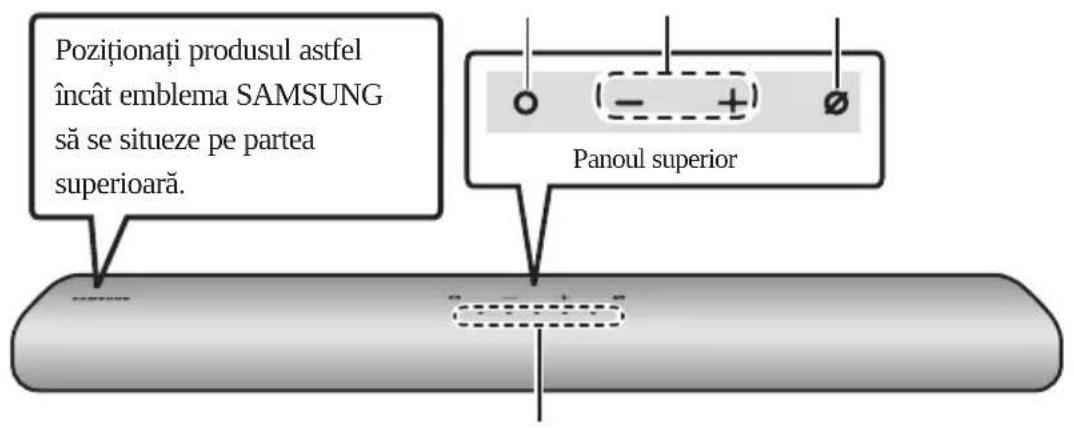

Panoul superior al sistemului Soundbar

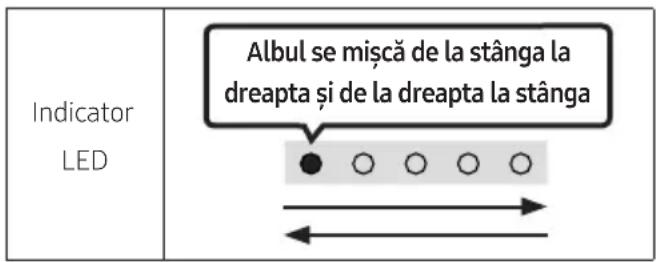

	Indicator LED	Indicatorul LED clipește, luminează sau își schimbă culoarea în funcție de modul sau starea curentă a sistemului Soundbar. Culoarea indicatorului LED și numărul de lumini indică modul activ, după cum este descris mai jos.
		LED alb	LED alb	LED multicolor	LED alb	LED alb
		• LED-ul multicolor devine Alb, Turcoaz, Verde, Roșu și Albastru, în funcție de mod sau de stare.
	Butonul Funcți multiple	În modul standby, apăsați pe butonul (Funcții multiple) pentru a porni sistemul Soundbar.• Apăsați butonul (Funcții multiple) pentru a schimba modul. De ecare dată când schimbați modul, LED-ul se aprinde în alb și apoi se oprește.
	Buton de volum	Apăsați butonul (volum) pentru a regla volumul.

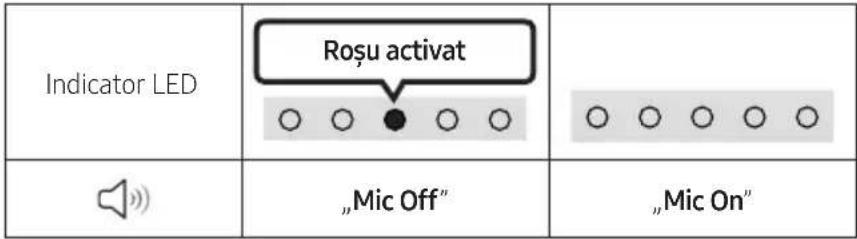

4	Butonul Microfon pornit/oprit	Apăsați butonul (Activarea/dezactivarea microfonului) pentru a porni sau opri microfonul. Atunci când microfonul este oprit, indicatorul LED va lumina roșu.

• Atunci când conectați cablul c.a., butonul de alimentare va începe să funcționeze în 4 până la 6 secunde.
• Atunci când porniți această unitate, va exista o întârziere de 4 până la 5 secunde înainte ca aceasta să emită sunete.
• Dacă auziți sunete atât de la TV, cât și de la Soundbar, accesați meniul Setări pentru sunetul televizorului și setați boxele televizorului la Difuzor extern.
• Puteți să porniți și să opriți feedbackul audio prin intermediul aplicației SmartThings. Pentru a afla cum se utilizează aplicația SmartThings, consultați „Metoda 2. Conectarea prin Wi-Fi (rețea wireless)”.

Panoul inferior al sistemului Soundbar

1	ID SETApăsați pentru a conecta fără fir sistemul Soundbar la difuzoarele surround și un subwoofer.(Difuzorul surround și subwooferul sunt vândute separat.)
2	NETWORKApăsați pentru a vă conecta la o rețea wireless (Wi-Fi) prin intermediul aplicațieiSmartThings.

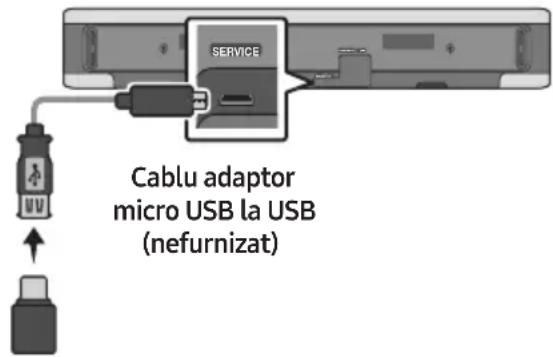

3	SERVICEConectați un dispozitiv de stocare USB pentru a actualiza software-ul produsului.
4	DC 19V (Intrare alimentare cu energie)Conectați adaptorul de alimentare c.a./c.c. (Consultați pagina 16)

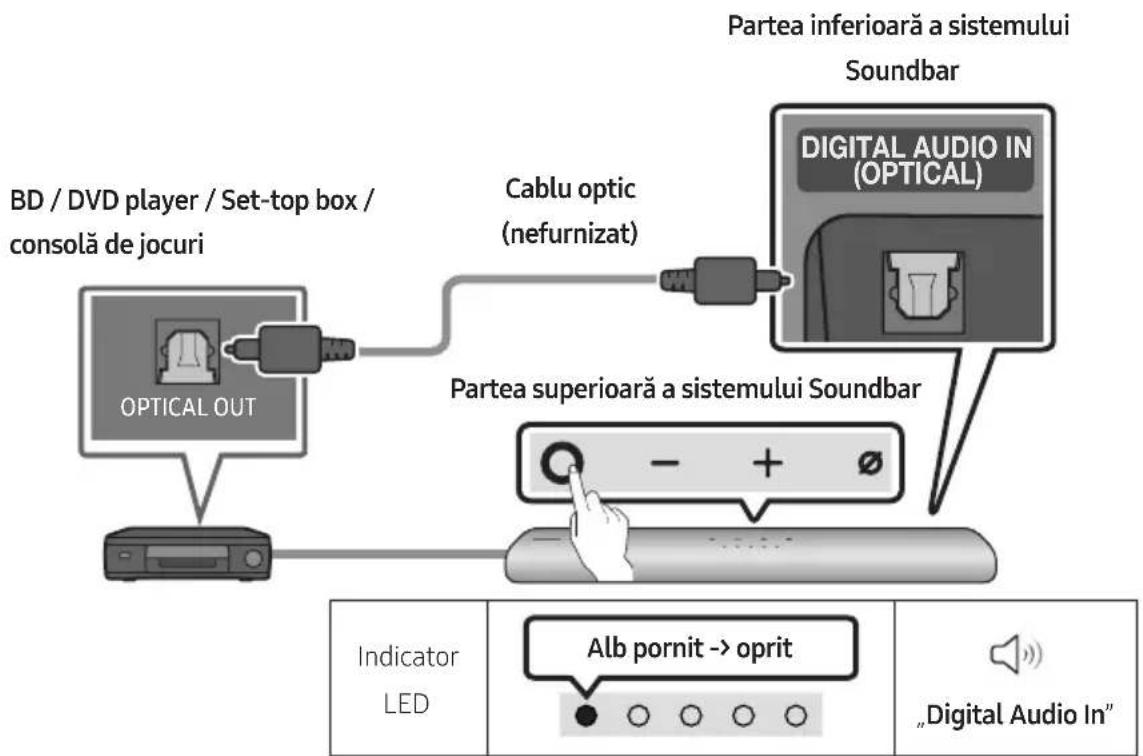

5	DIGITAL AUDIO IN (OPTICAL)Conectați ieșirea (optică) digitală a unui dispozitiv extern. (Consultați pagina 23)

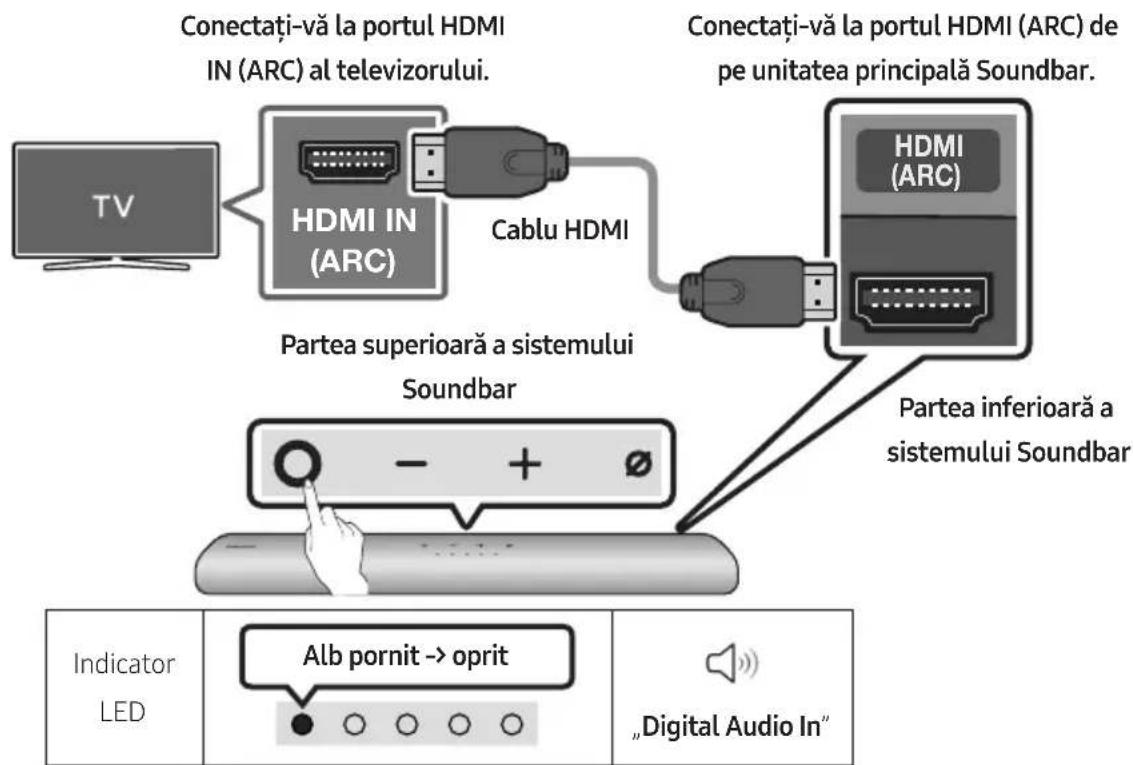

6	HDMI (ARC)Conectați la mufa HDMI (ARC) de pe un televizor TV. (Consultați pagina 17)

• Atunci când deconectați cablul de alimentare al adaptorului electric c.a./c.c. din priza de perete, trageți de stecăr. Nu trageți de cablu.
• Nu conectați această unitate sau alte componente la o priză c.a. până la finalizarea conexiunilor dintre componente.

03 FOLOSIREA TELECOMENZII

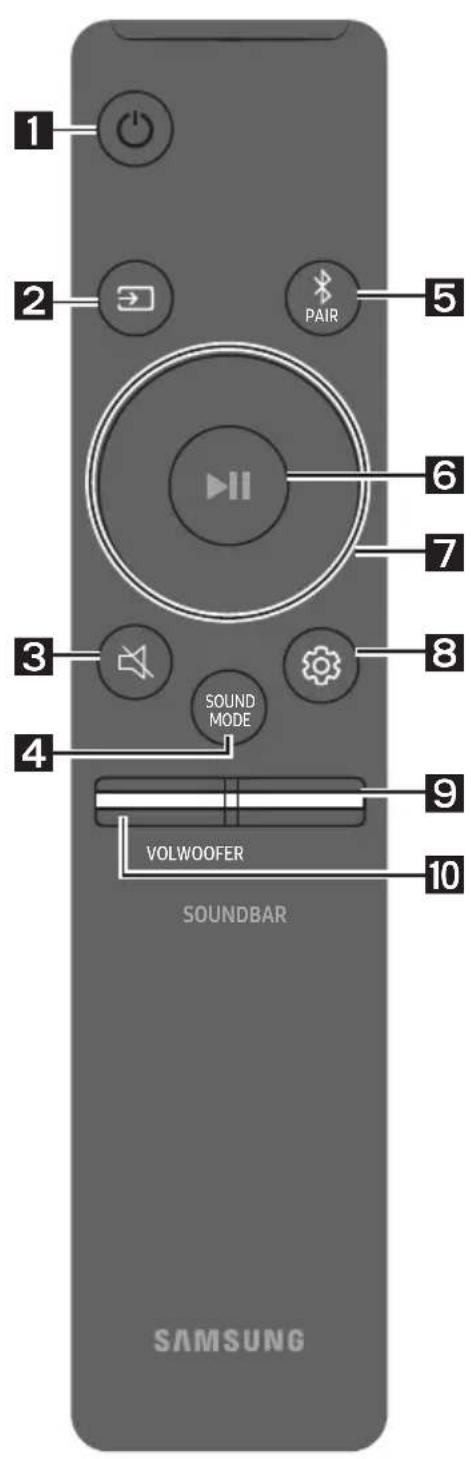

Cum se utilizează telecomanda

1

Alimentare

Pornește și oprește sistemul Soundbar.

- Functia Auto Power Down

Unitatea se opreşte automat în următoarele situații:

- În modul „Digital Audio In“ sau „TV ARC”/„Wi-Fi“/„Bluetooth“ dacă nu există semnal audio timp de 18 minute.

2

→ (Sursă)

Apăsați pentru a selecta o sursă conectată la Soundbar.

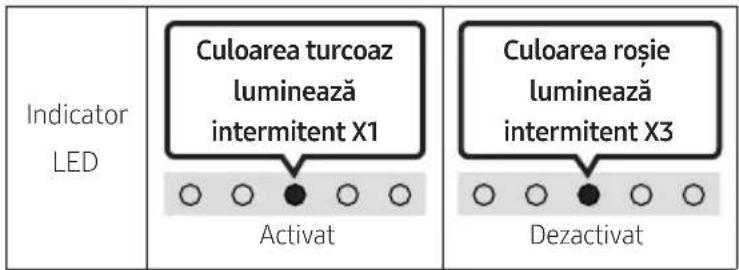

• Feedback audio Activat/Dezactivat

Puteți porni sau opri Feedbackul audio. Mențineți apăsat pe butonul (Sursă) de pe telecomandă timp de cel puțin 5 secunde, când dispozitivul Soundbar este oprit (modul Stare de veghe).

3

(Dezactivare sunet)

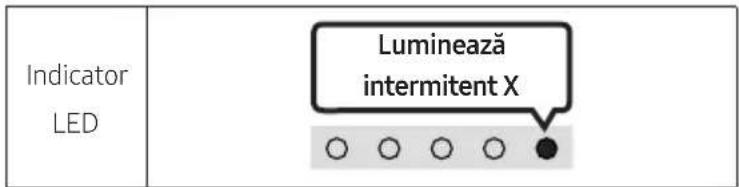

Apăsați butonul (Dezactivare sunet) pentru a dezactiva sunetul.

Apăsați-l din nou pentru a-l reactiva.

4	SOUND MODEApăsând butonul, puteți selecta modul audio dorit. De fiecare dată când se schimbă modul, LED-ul multicolor luminează intermitent în alb.[2\GXA7]StandardRedă sunetul original.MusicOferă un sunet mai amplu și mai natural al conținutului muzical.Adaptive SoundAnalizează conținutul în timp real și furnizează în mod automat un câmp acustic optim pe baza caracteristicilor conținutului.
5	Bluetooth PAIRComutați sistemul Soundbar la modul de asociere Bluetooth.Când apăsați butonul, afișajul LED se modifică după cum este indicat mai jos.Până când se finalizează asocierea, LED-ul multicolor se schimbă în Roșu → Verde → Albastru, pe rând.
	IndicatorLED	Luminează intermitent roșu →Verde → AlbastruAsociereConexiunea este finalizată
		"Ready to connect via Bluetooth."
6	II (Redare/Pauză)Puteți să redați sau să întrerupeți muzica apăsând butonul.
7	Sus/Jos/Stânga/DreaptaApăsați Sus/Jos/Stânga/Dreapta pe buton pentru a selecta sau a seta funcții.Omitere melodieApăsați butonul Dreapta pentru a selecta următoarea melodie. Apăsați butonul Stânga pentru a selecta melodia anterioară.
8	Control sunet)Apăsând butonul, puteți selecta modul audio dorit. Elementul dorit poate fi ajustat folosind butoaneleSus/Jos. De fiecare dată când se schimbă modul, LED-ul multicolor luminează intermitent în alb.
	IndicatorLED
		„Treble” → „Bass” → „Sync” → „Centre Level” → „Side Level"
	- Pentru a controla volumul sunetelor înalte sau joase, selectați „Treble” sau „Bass” din Setări sunet și apoi reglați volumul între -6~+6 utilizând butoanele Sus/Jos.- Apăsați și țineți apăsat butonul (Control sunet) timp de aproximativ 5 secunde pentru a regla sunetul pentru fiecare bandă de frecvență. Se pot selecta 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz și 10 kHz prin folosirea butoanelor Stânga/Dreapta și fiecare se poate regla la o setare cuprinsă între -6 și +6 folosind butoanele Sus/Jos. (Asigurați-vă că ați setat în modul „Standard”).- Pentru a controla volumul fiecărui difuzor, selectați „Centre Level” sau „Side Level” în Setările de sunet, și apoi reglați volumul între -6~+6 folosind butoanele Sus/Jos.- Dacă semnalul video de pe televizor și semnalul audio de la sistemul Soundbar nu sunt sincronizate, selectați „Sync” în Control sunet, iar apoi setați decalajul audio între 0 și 300 milisecunde cu ajutorul butoanelor Sus/Jos.- Optiunea „Sync” este disponibilă numai pentru anumite funcții.- Dacă sunt conectate difuzoarele surround, selectați „Rear Level”, apoi utilizați butoanele Sus/Jos pentru a regla volumul între -6 și +6.
9	NIVEL WOOFER (BAS)Apăsați butonul în sus sau în jos pentru a regla nivelul wooferului (basului) la -12 sau între -6 și +6. Pentru a seta nivelul de volum al wooferului (basului) la 0 (implicit), apăsați pe buton.
10	VOLUMApăsați butonul în sus sau în jos pentru a regla volumul.
	IndicatorLED	Creștere volum	Reducere volum

Folosirea butoanelor ascunse (butoane cu mai multe funcții)

Buton ascuns		Pagină de referință
Buton telecomandă Functie
WOOFER (Sus)	Telecomanda televizoruluiActivat/Dezactivat (Standby)	Pagina 15
Sus ID SET
(Control sunet)	EQ 7 benzi Pagina 13
[22HT] | (Sursă)	Feedback audio Activat/Dezactivat(Standby)	Pagina 11

Specificatiile de ieşire pentru diferite moduri de efecte de sunet

- Kitul wireless de difuzoare spate Samsung și subwooferul pot fi achiziționate separat. Pentru achiziționarea unui kit sau a unui subwoofer, contactați vânzătorul de la care ați achiziționat sistemul Soundbar.

Reglarea volumului sistemului Soundbar cu o telecomandă TV

Reglarea volumului sistemului Soundbar cu ajutorul telecomenzii televizorului.

• Această funcție poate fi utilizată doar cu telecomenzi IR. Telecomenzile cu Bluetooth (telecomenzi care necesită asociere) nu sunt acceptate.
• Setați boxele televizorului la Difuzor extern pentru utilizarea acestei funcții.

• Producători care acceptă această funcție: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Opriti sistemul Soundbar.

• Apăsați și țineți apăsat pe butonul WOOFER timp de 5 secunde.

De fiecare dată când apăsați butonul WOOFER în sus și îl țineți apăsat timp de 5 secunde, modul va comuta în secvența: „Off-TV Remote” (Modul implicit), „Samsung-TV Remote”, „All-TV Remote”.

Statusul indicatorului LED se modifică la fiecare schimbare a modului, după cum se arată mai jos.

Buton telecomandă Indicator LED Stare
		„Off-TV Remote”(Mod implicit)	Dezactivați telecomanda televizorului.
		„Samsung-TV Remote”	Activați telecomanda IR a unui televizor Samsung.
		„All-TV Remote”	Activați telecomanda IR a unui televizor terț.

04 CONECTAREA SISTEMULUI SOUNDBAR

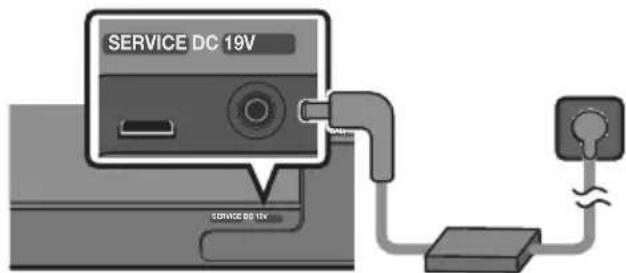

Conectarea la energie electrică

Utilizați componentele de alimentare pentru conectarea unității Soundbar la o sursă de alimentare, în ordinea următoare:

• Pentru informații suplimentare despre puterea necesară și consum, consultați eticheta atașată produsului. (Etichetă: Partea inferioară a unității principale Soundbar)
• Mai întâi conectați cablul de alimentare la adaptorul de c.a./c.c. Conectați adaptorul de c.a./c.c. (cu cablul de alimentare) la sistemul Soundbar.
• Conectati cablul de alimentare la o priză de perete.

Partea inferioară a unității principale Soundbar

NOTE

• Dacă deconectați și reconectați cablul de alimentare când produsul este pornit, sistemul Soundbar se activează automat.
• Asigurați-vă că așezați adaptorul de c.a./c.c. pe o suprafață plată, pe masă sau pe podea. Dacă plasați adaptorul de c.a./c.c. astfel încât să atârne cu fața intrării de c.a. a cablului în sus, există riscul ca în adaptor să pătrundă apă sau alte substante străine care pot deteriora adaptorul.

Conectarea unui SWA-9100S (vândut separat), SWA-W500 (vândut separat) la dispozitivul Soundbar.

Experimentați un sunet surround wireless de calitate conectând kitul de difuzoare wireless spate Samsung (SWA-9100S, vândut separat) și sobwooferul wireless Samsung (SWA-W500, vândut separat) la dispozitivul Soundbar.

Pentru informații detaliate despre conexiuni, consultați manualul Kitul de difuzoare wireless spate și subwoofer wireless Samsung.

05 UTILIZAREA UNEI CONEXIUNI CU FIR LA TELEVIZOR

Metoda 1. Conectarea cu HDMI

ATENTIE

• Când sunt conectate atât cablul HDMI, cât și cablul optic, semnalul HDMI este primit primul.
• Pentru a conecta cablul HDMI între televizor și Soundbar, asigurați-vă că ați conectat terminalele marcate ARC. În caz contrar, este posibil ca sunetul televizorului să nu fie redat.
• Cablul recomandat este High Speed HDMI Cable with Ethernet.

Conectarea televizorului care acceptă HDMI ARC (Audio Return Channel)

1. Cu sistemul Soundbar și televizorul oprite, conectați cablul HDMI, după cum este indicat în figură.
2. Porniți sistemul Soundbar și televizorul.

3. Sunetul televizorului este redat prin Soundbar.

4. Când sunetul televizorului nu este redat, apăsați butonul (Funcții multiple) din partea superioară a sistemului Soundbar sau butonul (Sursă) de pe telecomandă pentru a selecta modul „Digital Audio In”.

5. Dacă sunetul nu este redat, verificați din nou conexiunea cablului HDMI.
6. Utilizați butoanele de volum de pe telecomanda televizorului pentru a controla volumul sistemului Soundbar.

NOTE

• Când conectați un televizor care acceptă HDMI ARC (Audio Return Channel) la Soundbar cu un cablu HDMI, puteți transmite datele digitale video și audio fără a conecta un cablu optic separat.
• Vă recomandăm să folosiți un cablu HDMI fără ferită (coreless), dacă se poate. Dacă folosiți un cablu HDMI cu ferită (cored), folosiți unul al cărui diametru este mai mic de 14 mm.
• Această funcție nu este disponibilă în cazul în care cablul HDMI nu suportă ARC.
• Când semnalul audio dintr-o difuzare este codat cu Dolby Digital și „Format ieșire audio digitală” de pe televizorul dvs. este setat la PCM, vă recomandăm să schimbați setarea la Dolby Digital. După ce modificați setarea televizorul dvs., veți avea o calitate mai bună a sunetului. (Meniul televizorului poate folosi cuvinte diferite pentru Dolby Digital și PCM în funcție de producător.)

Metoda 2. Conectarea cu un cablu optic

Lista de verificare înainte de conectare

• Când sunt conectate atât cablul HDMI, cât și cablul optic, semnalul HDMI este primit primul.
• Când utilizati un cablu optic și terminalele au capacele puse, asigurati-vă că ați scos capacele.

1. Cu televizorul și sistemul Soundbar oprite, conectați portul DIGITAL AUDIO IN (OPTICAL) de pe Soundbar și portul de ieșire OPTICAL de pe televizor cu cablul optic (nefurnizat), după cum este indicat în figură.
2. Porniti sistemul Soundbar și televizorul.
3. Apăsați butonul (Funcții multiple) din partea de sus a sistemului Soundbar sau butonul (Sursă) de pe telecomandă, apoi selectați modul „Digital Audio In”. Apoi este redat anunțul „Digital Audio In”.
4. Sunetul televizorului este redat prin Soundbar.

06 UTILIZAREA UNEI CONEXIUNI FĂRĂ FIR LA TELEVIZOR

Metoda 1. Conectarea prin Bluetooth

Când un televizor Samsung este conectat prin Bluetooth, puteți auzi sunetul stereo fără să vă faceți probleme de cabluri.

• Poate fi conectat un singur televizor Samsung.
• Poate fi conectat un televizor Samsung care acceptă Bluetooth. Verificați specificațiile televizorului dvs.

Prima conectare

1.

Asociere prin Bluetooth Indicator LED
SAU Modul „Bluetooth"	Luminează intermitent roșu → Verde → Albastru Asociere → Culoarea turcoaz luminează intermitent X3 Conexiunea este finalizată Până când se finalizează asocierea, LED-ul multicolor se schimbă în Roșu → Verde → Albastru, pe rând.
	„Ready to connect via Bluetooth.”

1. Selectați modul Bluetooth de pe televizorul Samsung. (De exemplu, Start (☐) → Setări (☐) → Sunet → leșire sunet → Listă de difuzoare Bluetooth → [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A (Bluetooth))

2. Selectați „[AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A” din lista care apare pe ecranul televizorului.

Un sistem Soundbar disponibil este indicat cu „Necesită asociere” sau „Asociat” în lista de dispositive Bluetooth a televizorului. Pentru a conecta televizorul Samsung la sistemul Soundbar, selectați mesajul și apoi stabiliti o conexiune.

1. Acum puteți auzi sunetul televizorului Samsung prin Soundbar.

- Dacă există un jurnal de conectare între sistemul Soundbar și televizorul Samsung, sistemul Soundbar este conectat automat prin schimbarea modului la „Bluetooth”.

În cazul în care dispozitivul nu se conectează

• Dacă aveți deja un sistem Soundbar (de exemplu, [AV] Samsung Soundbar S60A /
  [AV] Samsung Soundbar S61A) în lista de difuzoare a televizorului Samsung, ștergeti-l.
• Apoi repetați pașii de la 1 la 3.

Deconectarea sistemului Soundbar de la televizorul Samsung

Apăsați butonul ○(Funcții multiple) din partea superioară a sistemului Soundbar sau butonul

(Sursă) de pe telecomandă pentru a selecta alt mod decât „Bluetooth”.

- Deconectarea durează câteva momente, deoarece televizorul Samsung trebuie să primească un răspuns de la Soundbar.

(Timpul necesar poate fi diferit, în funcție de modelul televizorului Samsung.)

Note despre conexiunea Bluetooth

• Localizați un dispozitiv nou pe o rază de 1 metru pentru a-l conecta prin comunicare Bluetooth.
• Dacă vi se solicită codul PIN când conectați un dispozitiv Bluetooth, introduceti <0000>.
• Sistemul Soundbar se opreşte automat după 18 minute în starea Pregătit.
• Este posibil ca sistemul Soundbar să nu efectueze căutarea Bluetooth sau să nu se conecteze corect în următoarele situații:

– Dacă există un câmp electric puternic în jurul sistemului Soundbar.

– Dacă mai multe dispositive Bluetooth sunt associate simultan cu sistemul Soundbar.

- Dacă un dispositiv Bluetooth este dezactivat, nu este la locul său sau nu funcționează corespunzător.

- Dispositivele electronice pot provoca interferențe radio. Dispositivele care generează unde electromagnetice trebuie ținute la distanță de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispositivele LAN wireless etc.

Metoda 2. Conectarea prin Wi-Fi

Lista de verificare înainte de conectare

• Conexiunea Wi-Fi este disponibilă doar pe televizoarele Samsung.
• Asigurati-vă că routerul wireless (Wi-Fi) este pornit și că televizorul este conectat la router.
• Televizorul și dispozitivul Soundbar trebuie să fie conectate la aceeași retea wireless (Wi-Fi).
• Dacă routerul wireless (Wi-Fi) utilizează un canal DFS, nu veți putea să stabiliti o conexiune Wi-Fi între TV și dispozitivul Soundbar. Pentru detalii, contactați furnizorul dvs. de servicii de internet.
• Deoarece meniurile pot diferi, în funcție de anul de fabricație, consultați manualul televizorului.

• Pentru a conecta televizorul la dispozitivul Soundbar prin Wi-Fi, conectați mai întâi dispozitivul Soundbar la routerul wireless. Pentru detalii referitoare la modul de stabilire a conexiunii Wi-Fi, consultați pagina 27.

• Pentru informații suplimentare privind conexiunea Wi-Fi la dispozitivul Soundbar, consultați pagina 27, „Metoda 2. Conectarea prin Wi-Fi (rețea wireless)”.

• Schimbați sursa de intrare a televizorului la Soundbar din meniul Audio.

- Televizoare Samsung lansate în 2017 sau ulterior

Start (☐) → Setări (☐) → Sunet → leşire sunet → [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A (Wi-Fi)

07 CONECTAREA LA UN DISPOZITIV EXTERN

Conectarea cu un cablu optic

1. Cu dispozitivul extern și sistemul Soundbar oprite, conectați portul DIGITAL AUDIO IN (OPTICAL) de pe Soundbar și portul de ieșire OPTICAL de pe dispozitivul extern cu ajutorul cablului optic (nefurnizat), după cum este indicat în figură.
2. Porniți sistemul Soundbar și dispozitivul extern.
3. Apăsați butonul (Funcții multiple) din partea de sus a sistemului Soundbar sau butonul (Sursă) de pe telecomandă, apoi selectați modul „Digital Audio In”. Apoi este redat anunțul „Digital Audio In”.
4. Sunetul dispozitivului extern este redat prin Soundbar.

08 CONECTAREA UNUI DISPOZITIV EXTERN

Metoda 1. Conectarea prin Bluetooth

Când un dispozitiv mobil este conectat prin Bluetooth, puteți auzi sunetul stereo fără să vă faceți probleme de cabluri.

- Când conectați un dispozitiv Bluetooth asociat cu sistemul Soundbar oprit, acesta pornește automat.

Dispozitiv mobil

Prima conectare

- Când vă conectați la un dispozitiv Bluetooth nou, asigurați-vă că dispozitivul se află într-o rază de 1 metru.

1.

Asociere prin Bluetooth Indicator LED
SAU Modul „Bluetooth“ 5 Sec	Luminează intermitent roșu → Verde → Albastru Asociere Culoarea turcoaz luminează intermitent X3 Conexiunea este finalizată Până când se finalizează asocierea, LED-ul multicolor se schimbă în Roșu → Verde → Albastru, pe rând.
	"Ready to connect via Bluetooth."

1. Pe dispozitivul dvs., selectați „[AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A” din lista care apare.
2. Redați fișierele muzicale de pe dispozitivul conectat prin Bluetooth prin intermediul sistemului Soundbar.

În cazul în care dispozitivul nu se conectează

• Dacă aveți deja un sistem Soundbar (de exemplu, [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A) în lista de difuzoare a dispozitivului Mobil, ștergeti-l.
• Repetați paşii 1 și 2.

Note despre conexiunea Bluetooth

• Localizați un dispozitiv nou pe o rază de 1 metru pentru a-l conecta prin comunicare Bluetooth.
• Dacă vi se solicită codul PIN când conectați un dispozitiv Bluetooth, introduceti <0000>.
• Sistemul Soundbar se opreşte automat după 18 minute în starea Pregătit.
• Este posibil ca sistemul Soundbar să nu efectueze căutarea Bluetooth sau să nu se conecteze corect în următoarele situații:

– Dacă există un câmp electric puternic în jurul sistemului Soundbar.
– Dacă mai multe dispositive Bluetooth sunt associate simultan cu sistemul Soundbar.

- Dacă un dispositiv Bluetooth este dezactivat, nu este la locul său sau nu funcționează corespunzător.

• Dispositivele electronice pot provoca interferențe radio. Dispositivele care generează unde electromagnetice trebuie ținute la distanță de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispositivele LAN wireless etc.
• Sistemul Soundbar acceptă datele SBC (44,1 kHz, 48 kHz).
• Conectați numai la un dispozitiv Bluetooth care acceptă funcția A2DP (AV).
• Nu puteți conecta sistemul Soundbar la un dispozitiv Bluetooth care acceptă numai funcția HF (Mâini libere).
• La conectarea sistemului Soundbar la un dispozitiv Bluetooth, plasați-le cât mai aproape unul de celălalt.
• Cu cât sistemul Soundbar și dispozitivul Bluetooth sunt mai departe unul de altul, cu atât mai slabă va deveni calitatea sunetului. Conexiunea Bluetooth se poate întrerupe atunci când dispozitivele nu se află în aria de acoperire.
• Este posibil să observați o funcționare defectuoasă a conexiunii Bluetooth în zonele cu recepție slabă.
• Este posibil ca un dispozitiv Bluetooth să funcționeze distorsionat sau incorect în următoarele condiții:

- Atunci când corpul se află în contact cu un emițător-receptor de semnal de pe dispozitivul Bluetooth sau de pe sistemul Soundbar.

• În colțuri sau atunci când există un obstacol în apropiere, cum ar fi un perete sau un perete despărtitor, unde se pot produce fluctuații de alimentare.
• Atunci când este expus la interferențe radio de alte produse care funcționează pe aceeași gamă de frecvențe, cum ar fi echipamentele medicale, cuptoarele cu microunde și dispozitivele LAN wireless.
• Obstacolele precum uşile și pereții pot avea impact asupra calității sunetelor chiar și atunci când dispozitivele se află în raza de acoperire.

- Rețineți că sistemul dvs. Soundbar nu poate fi asociat cu alte dispositive Bluetooth atunci când folosește opțiunea Bluetooth.

- Acest dispozitiv wireless poate cauza o interferență electrică în timpul funcționării.

Deconectarea dispozitivului Bluetooth de la un sistem Soundbar

Puteți deconecta dispozitivul Bluetooth de la sistemul Soundbar. Pentru instrucțiuni, consultați manualul de utilizare al dispozitivului Bluetooth.

• Sistemul Soundbar va fi deconectat.
• Dacă Soundbar-ul este deconectat de la dispozitivul Bluetooth, indicatorul LED multicolor de pe Soundbar se aprinde intermitent „Roșu” de trei ori.

Deconectarea unității Soundbar de la dispozitivul Bluetooth

Apăsați butonul (Functii multiple) din partea superioară a sistemului Soundbar sau butonul

(Sursă) de pe telecomandă pentru a selecta alt mod decât „Bluetooth”.

• Dispozitivul Bluetooth conectat va aștepta o anumită perioadă de timp pentru un răspuns de la sistemul Soundbar înainte de a întrerupe conexiunea. (Durata de deconectare poate varia, în funcție de dispozitivul Bluetooth)
• Dacă Soundbar-ul este deconectat de la dispozitivul Bluetooth, indicatorul LED multicolor de pe Soundbar se aprinde intermitent „Roșu” de trei ori.

Metoda 2. Conectarea prin Wi-Fi (rețea wireless)

Pentru a conecta sistemul Soundbar la un dispozitiv mobil printr-o rețea wireless (Wi-Fi), este necesară aplicația SmartThings.

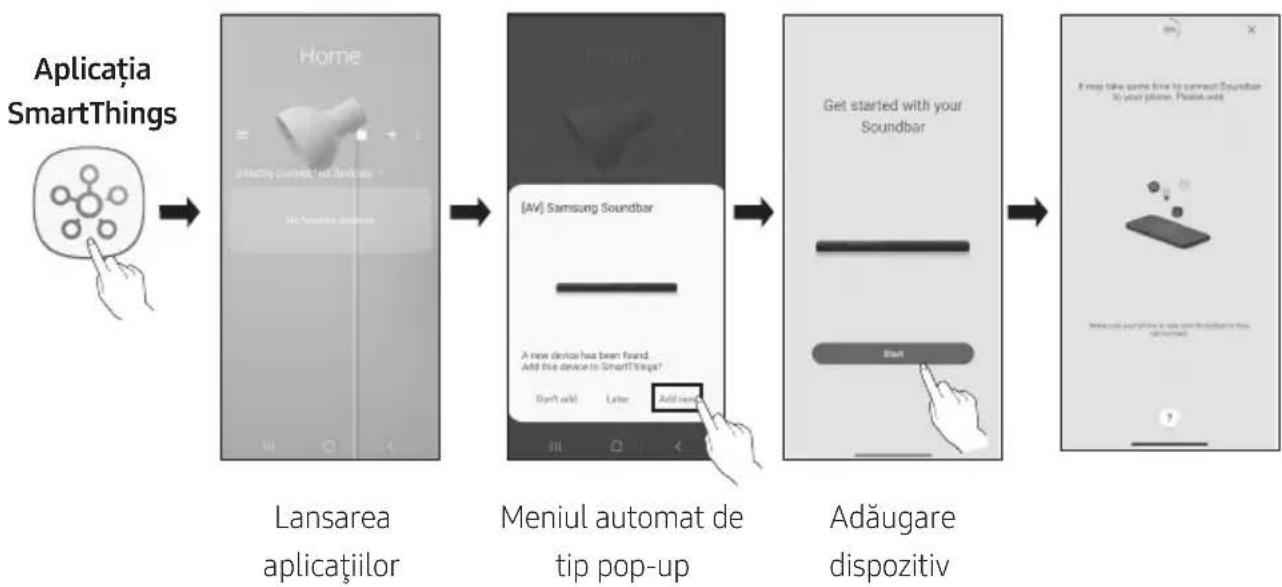

Prima conectare

1. Instalați și lansați aplicația SmartThings pe dispozitivul dvs. mobil (telefon inteligent sau tabletă).
2. Pe aplicatie, urmati instructiunile de pe ecran pentru a adăuga sistemul Soundbar.

- Este posibil ca meniul automat de tip pop-up (cea de-a doua ilustratie de mai jos) să nu fie disponibil pe unele dispositive.

Dacă nu apare fereastra de tip pop-up, apăsați „+” pe ecranul Home. Sistemul Soundbar este adăugat la aplicatie.

Noțiuni de bază despre Amazon Alexa (Alexa încorporat)

• Amazon Alexa este un serviciu oferit de Amazon.
- în funcție de zona geografică sau de model, este posibil ca această funcție să nu fie acceptată.
- Această funcție acceptă doar anumite limbi și funcțiile acceptate pot diferi în funcție de zona geografică.
- Pentru specificațiile sau compatibilitatea produsului, accesați site-ul web Samsung (www.samsung.com).

Utilizând Alexa, puteți să redați muzică, să ascultați știri, să vedeți prognoza meteo, precum și să controlați electrocasnicele.

Pentru a utiliza Amazon Alexa, este necesar un cont Amazon pentru a conecta sistemul Soundbar prin rețea.

1. Instalați aplicația SmartThings pe dispozitivul mobil și apoi porniți-o.
2. Introduceți contul Alexa urmând instrucțiunile din aplicație și apoi conectați-vă la serviciu.

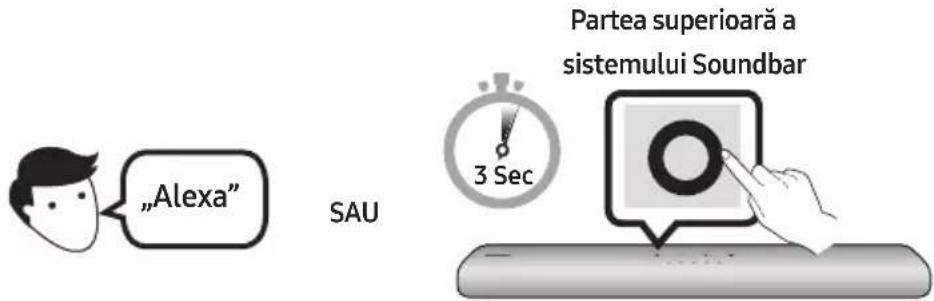

1. Apelați-o pe Alexa sau apăsați pe butonul (Funcții multiple) de pe sistemul Soundbar timp de 3 secunde pentru a utiliza serviciul Alexa.

- Apăsați pe butonul (Funcții multiple) timp de 3 secunde pentru a o apela pe Alexa. Tineți apăsat pe buton și activați recunoașterea vocală printr-o comandă vocală.

- Starea indicatorului LED de pe Soundbar se modifică în funcție de starea Alexa. Consultați pagina 31 pentru detalii.

De încercat Exemple de comenzi vocale
Controlul volumului	„Alexa, dă sonorul mai tare.”
	„Alexa, dă sonorul mai încet.”
Ascultarea conținutului de flux de pe Amazon Music	„Alexa, pune niște jazz.”
Controlul redării	„Alexa, pune melodia următoare.”
	„Alexa, oprește muzica.”
	„Alexa, ce-i cu melodia asta?”
Informații despre vreme „Alexa, care va fi vremea?”
Programarea temporizatorului „Alexa, programează temporizatorul la 10 minute.”

Noțiuni de bază despre Alexa pe produsele Amazon (care funcționează cu Alexa)

• în funcție de zona geografică sau de model, este posibil ca această funcție să nu fie acceptată.
• Această funcție acceptă doar anumite limbi și funcțiile acceptate pot diferi în funcție de zona geografică.
• Pentru specificațiile sau compatibilitatea produsului, accesăți site-ul web Samsung (www.samsung.com).
• Acest serviciu este oferit de Amazon și poate fi întrerupt în orice moment, Samsung neasumându-și răspunderea pentru disponibilitatea serviciului.
• Ecranul aplicatiei Amazon Alexa poate suferi modificări fără informare în prealabil.

Conectarea și folosirea unui produs Amazon (Amazon Echo)

Folosiți un produs Amazon Echo pentru a vă controla unitatea Soundbar și bucurați-vă de serviciile muzicale oferite de Amazon Echo. Pentru a utiliza Amazon Alexa, este necesar un cont Amazon pentru a conecta sistemul Soundbar prin rețea.

1. Instalați aplicația SmartThings pe dispozitivul mobil și apoi porniți-o.
2. Introduceți contul Alexa urmând instrucțiunile din aplicație și apoi conectați-vă la serviciu.

Utilizați comenzi vocale pentru a controla unitatea Soundbar

- Serviciul Amazon Echo pe care îl puteți folosi cu unitatea dvs. Soundbar este limitat la muzică. Alte servicii furnizate de Amazon Echo, cum ar fi știrile și vremea, pot fi accesate numai prin intermediul produsului dvs. Amazon Echo.

Declanşare + Comandă + Numele difuzorului

* Utilizarea comenzilor vocale pentru unitatea Soundbar denumită „Camera de zi”

Acțiune Comandă vocală
Pentru a seta volumul la 5 „Alexa, Setează volumul la 5 în camera de zi”
Pentru a crește volumul „Alexa, crește volumul în camera de zi”
Pentru a dezactiva sunetul „Alexa, dezactivează sunetul în camera de zi”
Pentru a asculta postul radio numit KISS FM „Alexa, redă Kiss FM în camera de zi”
Pentru a reda următoarea melodie „Alexa, următorul cântec în camera de zi”
Pentru a opri sunetul „Alexa, oprește în camera de zi”
Pentru a dezactiva sunetul „Alexa, oprește în camera de zi”

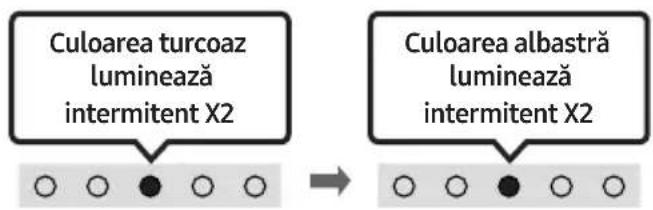

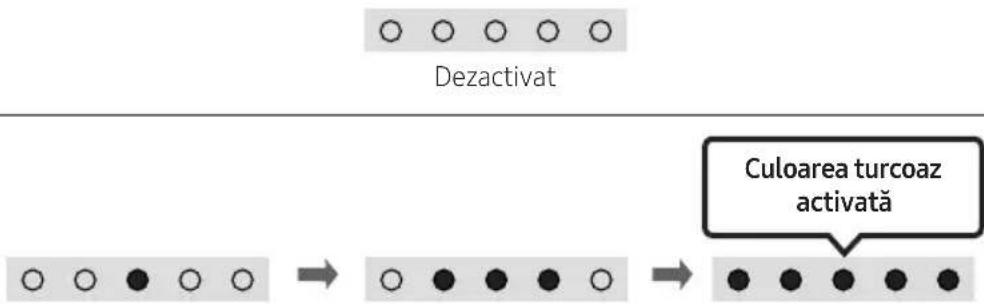

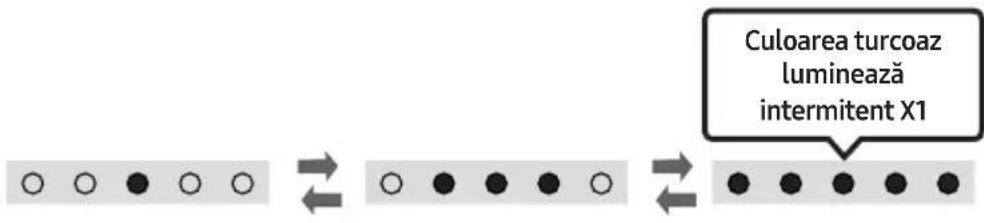

Starea indicatorului Alexa

Starea indicatorului LED de pe Soundbar se modifică în funcție de starea Alexa, după cum se arată mai jos.

Starea Alexa Indicator LED pe Soundbar
În repaus
Ascultă
Se gândește
Vorbește
Alarme și mementouri cronometru
Notificare
Serviciul Alexa nu este disponibil
Rețea deconectată
Microfon oprit

Utilizarea funcției Tap Sound

Atingeți sistemul Soundbar de dispozitivul mobil pentru a reda conținut audio de pe dispozitivul mobil prin Soundbar.

• Este posibil ca această funcție să nu fie acceptată, în funcție de dispozitivul mobil.
• Această funcție este compatibilă cu dispositive mobile Samsung cu Android 8.1 sau o versiune ulterioară.

1. Porniti funcția Tap Sound pe dispozitivul dvs. mobil.
2. Pentru detalii despre cum poate fi pornită funcția, consultați „Activati funcția Tap Sound” mai jos.
3. Atingeți sistemul Soundbar cu dispozitivul mobil. Selectați „Porniți acum” din fereastra de mesaj afișată. O conexiune este stabilită între dispozitivul mobil și sistemul Soundbar prin intermediul Bluetooth.

4. Redați continut audio de pe dispozitivul mobil prin Soundbar.

5. Această funcție conectează un dispozitiv mobil la Soundbar prin intermediul Bluetooth, prin detectarea vibrației care apare când dispozitivul atinge sistemul Soundbar.

6. Asigurați-vă că dispozitivul mobil nu atinge un colț ascuțit al sistemului Soundbar. Sistemul Soundbar sau dispozitivul mobil poate fi zgâriat sau deteriorat.
7. Vă recomandăm să protejați dispozitivul mobil cu o carcasă. Atingeți ușor suprafața extinsă din partea superioară a sistemului Soundbar, fără a folosi forță excesivă.
8. Pentru a utiliza această funcție, actualizați aplicația SmartThings la cea mai recentă versiune. Este posibil ca funcția să nu fie acceptată, în funcție de versiunea aplicației.

Activati functia Tap Sound

Utilizați aplicația SmartThings pentru a porni funcția Tap View, Tap Sound.

1. Pe dispozitivul mobil, rulați aplicația SmartThings.
2. Selectați (≡→_) în ecranul aplicației SmartThings afişat pe dispozitivul mobil.
3. Setați „Tap View, Tap Sound” la Pornit pentru a permite funcției să funcționeze când un dispozitiv mobil este apropiat de Soundbar.

OBSERVATII

• Când dispozitivul mobil este în modul de economisire a energiei, funcția Tap Sound nu funcționează.
• Functia Tap Sound ar putea să nu funcționeze dacă există dispositive în apropiere de sistemul Soundbar care cauzează interferențe radio, precum alte dispositivee electrice. Asigurați-vă că dispositiveele care pot cauza interferențe radio sunt plasate la o distanță suficientă de sistemul Soundbar.

- Este posibil ca această caracteristică să nu fie disponibilă în unele țări.

Conectarea și utilizarea cu un produs Apple

• Cu tehnologia AirPlay 2, puteți controla sistemul audio de acasă de pe iPhone, iPad, HomePod sau Apple TV.
• Acest dispozitiv Soundbar Samsung acceptă AirPlay 2 și necesită sistemul de operare iOS 11.4 sau o versiune ulterioară.

NOTĂ

- Asigurați-vă că dispozitivul Soundbar este conectat la rețeaua Wi-Fi. (Consultați „Metoda 2. Conectarea prin Wi-Fi (rețea wireless)”)

10 MONTAREA SUPORTULUI DE PERETE

Precauții pentru instalare

• Montați numai pe un perete vertical.
• Evitați montarea într-un loc expus la umiditate sau temperaturi ridicate.
• Verificați rezistența peretelui și dacă acesta este suficient de rezistent pentru a susține greutatea produsului. În caz contrar, ranforsați-l sau montați sistemul pe un alt perete.
• Achiziționați și utilizați șuruburi și dibluri adecvate pentru peretele pe care montați sistemul (gips-carton, metal, lemn, etc.). Dacă este posibil, fixați șuruburile de montare în grinzi.
• Achiziționați șuruburi pentru montajul pe perete în conformitate cu tipul și grosimea peretelui pe care doriți să montați sistemul Soundbar.

- Diametru: M5

– Lungime: 35 mm sau mai lung, recomandat.

• Conectați cablurile de la unitate la dispozitivele externe înainte de a monta sistemul Soundbar pe perete.
• Asigurați-vă că unitatea este oprită și deconectată de la sursa de alimentare înainte de montare. În caz contrar, există risc de electrocutare.

Componente pentru montarea pe perete

Ghid pentru suportul de perete

Şurub suport Şurub

Suport de fixare pe perete

1. Plasati Ghidaj de montare pe perete pe suprafața peretelui.

2. Ghid pentru suportul de perete trebuie să fie în poziție orizontală perfectă.

3. Dacă montați televizorul pe perete, instalați unitatea Soundbar la cel puțin 5 cm sub televizor.

1. Aliniați Linia centrală a Ghid pentru suportul de perete cu centrul televizorului (dacă montați unitatea Soundbar sub televizor), apoi fixați Ghidaj de montare pe perete pe perete utilizând bandă adezivă.

- Dacă nu montați sub un televizor, plasați Linie centrală în centrul zonei de instalare.

1. Folosiți un creion pentru a marca pozițiile găurilor și înlăturați Ghid pentru suportul de perete.

1. Utilizând un burghiu de dimensiune corespunzătoare, realizați o gaură în perete în dreptul fiecărui marcaj.

- Dacă marcajele nu corespund cu pozițiile bolțurilor, asigurați-vă că introduceți ancorele corespunzătoare în găuri înainte de a introduce șuruburile de susținere. Dacă utilizați ancore, asigurați-vă că găurile pe care le realizați sunt suficient de mari pentru ancorele utilizate.

1. Împingeți un şurub (nu este furnizat) prin fiecare Şurub suport, apoi înşurubați bine fiecare şurub în câte o gaură pentru şurubul de susținere.

1. Instalați cele 2 Suport de fixare pe perete în orientarea corectă în partea de jos a sistemului Soundbar, folosind 2 Šuruburi.

- Când asamblati, asigurați-vă că piesele de susținere ale Suporturilor pentru perete se află în spatele părții din spate a sistemului Soundbar.

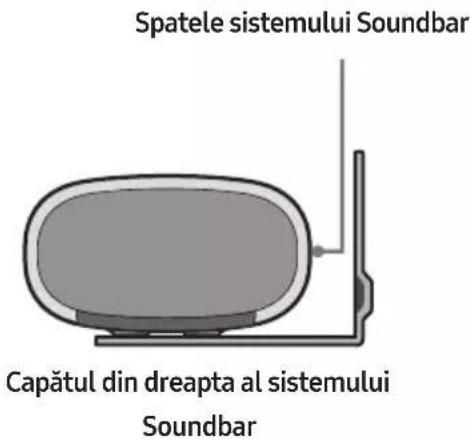

1. Instalați sistemul Soundbar cu Suporturilor pentru perete suspendând Suporturilor pentru perete de Șuruburi de suport pe perete.

1. Glisați sistemul Soundbar în jos așa cum se arată mai jos pentru ca Suport de fixare pe perete să se sprijine bine pe Șurub suport.

- Introduceți Șurub suport în partea mai lată (inferioară) a Suport de fixare pe perete, și apoi glisați Suport de fixare pe perete în jos pentru ca Suport de fixare pe perete să se sprijine bine pe Șurub suport.

Instalați centrul sistemului Soundbar aliniat cu centrul televizorului, după cum este ilustrat în imagine.

În acest moment, plasați sistemul Soundbar la o distanță de cel puțin 3 cm de televizor, astfel încât să nu existe nicio interferență cu recunoașterea vocii.

OBSERVATII

• Asigurați-vă că sistemul este amplasat pe o suprafață plană și solidă.
• Un spațiu insuficient față de televizor poate cauza probleme de natură acustică și de recunoaștere vocală.

12 ACTUALIZARE SOFTWARE

Actualizare automată

Când sistemul Soundbar este conectat la Internet, actualizările software au loc atunci când acesta este oprit.

• Pentru a utiliza funcția de actualizare automată, sistemul Soundbar trebuie să fie conectat la internet.
  Conexiunea Wi-Fi la Soundbar va fi întreruptă în cazul în care cablul de alimentare al sistemului Soundbar este deconectat sau alimentarea este întreruptă. Dacă alimentarea este întreruptă, când revine sau reconectați cablul de alimentare, porniți sistemul Soundbar și apoi reconectați-l la internet.

Actualizare USB

Partea inferioară a sistemului Soundbar

Samsung poate oferi actualizări pentru firmware-ul sistemului Soundbar pe viitor.

Când este disponibilă o actualizare, puteți actualiza sistemul Soundbar conectând unitatea USB ce conține actualizarea de firmware în portul SERVICE de pe Soundbar.

1. Accesati (www.samsung.com) → căutați denumirea modelului din opțiunea de meniu asistență clienti.

- Pentru mai multe informații despre actualizare, consultați Ghidul de upgrade

1. Descârcați fișierul de upgrade (de tip USB).
2. Dezarhivați fișierul pentru a crea un folder cu numele fișierului.
3. Stocați folderul creat pe un USB și apoi conectați-l la sistemul Soundbar.
4. Porniți sistemul Soundbar. Apoi produsul este actualizat în 3 minute.

• Pe durata actualizării, nu îl închideți și nu scoateți USB-ul.
• Dacă LED-ul galben este aprins după încheierea actualizării software, înseamnă că este în curs o actualizare suplimentară. În acest caz, nu decuplați alimentarea cu energie și nu scoateți cablul USB.
• Dacă actualizarea nu începe, reconectați cablul de alimentare al Soundbar-ului.
• După instalarea celei mai recente versiuni, nu se efectuează nicio actualizare.
• În funcție de tipul de USB, este posibil ca actualizarea să nu fie acceptată.

Resetare

Cu sistemul Soundbar pornit, apăsați butoanele – + (Volum) de pe dispozitiv în același timp, pentru cel puțin 5 secunde. Afișajul LED se modifică după cum este indicat mai jos, apoi dispozitivul Soundbar este resetat.

ATENTIE

- Toate setările dispozitivului Soundbar sunt resetate.

Asigurați-vă că efectuați această procedură numai atunci când este necesară resetarea.

13 DEPANARE

Înainte de a solicita asistență, verificați următoarele.

Dispozitivul Soundbar nu pornește.

→Verificați dacă cablul de alimentare al sistemului Soundbar este corect introdus în priză.

Dispozitivul Soundbar nu funcționează corect.

→După ce scoateți cablul de alimentare, introduceti-l din nou.
→Scoateți cablul de alimentare din dispozitivul extern și reîncercați.
→Dacă nu primește semnal, sistemul Soundbar se oprește automat după o anumită perioadă de timp. Porniți alimentarea. (Consultați pagina 11.)

În cazul în care telecomanda nu funcționează.

→Îndreptați telecomanda direct către dispozitivul Soundbar.
→Înlocuiti bateriile cu unele noi.

Indicatorul LED roşu de pe Soundbar rămâne aprins.

→ Microfonul este oprit. Porniți microfonul. (Consultați pagina 9.)

Dispozitivul Soundbar nu redă niciun sunet.

→Volumul de pe Soundbar este prea mic sau dezactivat. Reglați volumul.
→Când este conectat un dispozitiv extern (STB, dispozitiv Bluetooth, dispozitiv mobil etc.), reglați volumul dispozitivului extern.
→Pentru redarea sunetului televizorului, selectați sistemul Soundbar. (Televizor Samsung: Start (☐) → Setări (☒) → Sunet → leșire sunet → Selectare Soundbar)

→Conectarea cablului la sistemul Soundbar poate fi imperfectă. Scoateți cablul și conectați din nou.
→Scoateți cablul de alimentare în întregime, reconectați-l și porniți alimentarea.
→ Initializați produsul și reîncercați. (Consultați pagina 38.)

În cazul în care televizorul nu este conectat via HDMI (ARC).

→Verificați dacă cablul HDMI este conectat corect la terminalul ARC. (Consultați pagina 17)
→Probabil conexiunea nu este posibilă din cauza dispozitivului extern conectat (set-top box, consolă de jocuri etc.). Conectați direct sistemul Soundbar.
→Este posibil ca HDMI-CEC să nu fie activat pe televizor. Porniți CEC pe meniul televizorului. (Televizor Samsung: Acasă (n) → Setări ( ) ➕ General → Manager dispositive externe → Anynet+ (HDMI-CEC) ACTIVAT)

Nu se aude niciun sunet la conectarea la TV în modul HDMI (ARC).

→Dispozitivul dvs. nu poate reda semnalul de intrare. Schimbați ieșirea audio a televizorului în PCM sau Dolby Digital.
(Pentru un televizor Samsung: Start ( → Setări ( → Sunet → Setări expert → Format ieșire audio digitală)

Dispozitivul Soundbar nu va conecta prin Bluetooth.

→Când conectați un dispozitiv nou, comutați la Asociere prin Bluetooth pentru conectare. (Apăsați butonul ✝ PAIR de pe telecomandă sau apăsați butonul
∅(Activarea/dezactivarea microfonului) de pe unitate timp de cel puțin 5 secunde.)
→Dacă sistemul Soundbar este conectat la un alt dispozitiv, mai întâi deconectați respectivul dispozitiv pentru a comuta pe un alt dispozitiv.
→Reconectați-l după ce eliminați lista de difuzoare Bluetooth de pe dispozitivul de conectat. (Televizor Samsung: Start (☐) → Setări (☐) → Sunet → leșire sunet → Listă de difuzoare Bluetooth)
→Scoateți și reconectați ștecărul, apoi reîncercați.
→ Inițializați produsul și reîncercați. (Consultați pagina 38.)

Sunetul se întrerupe atunci când dispozitivul este conectat prin Bluetooth.

→Unele dispositive, de exemplu, cuptoare cu microunde, routere wireless etc., pot provoca interferențe dacă se află prea aproape de dispozitivul Soundbar.
→Dacă dispozitivul conectat prin Bluetooth este mutat prea departe de dispozitivul Soundbar, sunetul se poate întrerupe. Mutați dispozitivul mai aproape de Soundbar.
→Dacă o parte a corpului dvs. intră în contact cu un emițător-receptor Bluetooth sau dacă produsul este instalat pe mobilier metallic, sunetul se poate întrerupe. Verificați mediul de montare și condițiile de utilizare.

Nu se poate realiza conectarea la Wi-Fi.

→Verificați dacă ruterul dvs. wireless este pornit.
→Opriti ruterul, reporniti-l, și apoi reîncercați.
→Dispozitivul Soundbar nu se va conecta dacă semnalul wireless este prea slab.
Dacă este posibil, încercați să mutați routerul mai aproape de dispozitivul Soundbar sau să eliminați toate obstacolele care se află între dispozitivul Soundbar și router.
→Dacă ruterul dvs. wireless este nou, va trebui să reconfigurați setările de rețea ale boxei.

Dispozitivul Soundbar nu pornește automat deodată cu televizorul.

→Când opriți sistemul Soundbar în timp ce vă uitați la televizor, sincronizarea energiei cu televizorul este dezactivată. Mai întâi, opriți televizorul.

14 LICENSE

DOLBY AUDIO

Pentru a adresa întrebări și solicitări privind sursele deschise, contactați echipa Samsung Open Source (http://opensource.samsung.com)

16 NOTĂ IMPORTANTĂ DESPRE SERVICE

• Figurile și ilustrațiile din acest manual pentru utilizator au rol consultativ și pot diferi de aspectul efectiv al aparatului.
• Se poate percepe o taxă administrativă în următoarele situații:

(a) un inginer este chemat la solicitarea dvs. și aparatul nu prezintă niciun defect (rezultă că nu ați citit manualul de utilizare).

(b) duceți unitatea la un centru de reparații și aparatul nu prezintă niciun defect (rezultă că nu ați citit manualul de utilizare).

- Cuantumul acestei taxe administrative vă va fi comunicat înainte de efectuarea oricărei vizite la domiciliu sau la locul de muncă.

17 SPECIFICATII ŞI SUGESTII

Specificații

Nume model HW-S60A / S61A
Greutate 3,0 kg
Dimensiuni (L x Î x A) 764,0 x 68,0 x 125,0 mm
Interval temperatură de funcționare +5°C la +35°C
Interval umiditate de funcționare 10 % la 75 %
AMPLIFICATORPutere de ieșire nominală (30W x 2) + (30W x 2) + (30W x 2) + 20W
Format de fișiere acceptate	LPCM 2ch, Dolby AudioTM (compatibil Dolby® Digital), DTS
PUTEREA DE ALIMENTARE A DISPOZITIVULUI WIRELESS Puterea maximă a transmitătorului Wi-Fi	100mW la 2,4GHz – 2,4835GHz, 200mW la 5,15GHz – 5,25GHz, 100mW la 5,25GHz – 5,35GHz & 5,47GHz – 5,725GHz
PUTEREA DE ALIMENTARE A DISPOZITIVULUI WIRELESS Puterea maximă a transmitătorului BT	100mW la 2,4GHz – 2,4835GHz

OBSERVATII

• Samsung Electronics Co., Ltd își rezervă dreptul de a modifica specificațiile fără înștiințare.
• Greutatea și dimensiunile sunt aproximative.

Măsură de precauție : Sistemul Soundbar va reporni automat dacă activați/dezactivați funcția Wi-Fi.

Consum total de energie electrică în standby (W) 5,2W
Wi-FiMetodă de activare a portului	Apăsați butonul ID SET de pe panoul inferior al unității Soundbar timp de 30 de secunde pentru a activa/a dezactiva funcția Wi-Fi.
BluetoothMetodă de activare a portului	Apăsați butonul NETWORK de pe panoul inferior al unității Soundbar timp de 30 de secunde pentru a activa/a dezactiva funcția Bluetooth.

Prin prezenta, Samsung declară că acest echipament radio respectă Directiva 2014/53/UE și cerințele legale relevante din Regatul Unit.

Textul complet al declarației de conformitate este disponibil la următoarea adresă de internet: http://www.samsung.com. Accesati sectiunea Asistență și introduceți numele modelului.

Acest echipament poate să fie utilizat în toate țările din Uniunea Europeană și din Regatul Unit.

Functia 5GHZ WLAN (Wi-Fi sau SRD) a acestui echipament poate fi folosită doar în interior.

[Dispoziții privind eliminarea corectă a bateriilor acestui produs]

(Aplicabil în țări cu sisteme de colectare separate)

Acest marcaj de pe baterie, de pe manualul de utilizare sau de pe ambalaj indică faptul că bateriile acestui produs nu trebuie eliminate împreună cu alte deșeuri menajere la sfârșitul ciclului lor de viață. Dacă sunt marcate, simbolurile chimice Hg, Cd sau Pb indică faptul că bateria conține mercur, cadmiu sau plumb peste nivelurile de referință prevăzute în Directiva CE 2006/66.

În cazul în care bateriile nu sunt eliminate corespunzător, aceste substanțe pot fi dăunătoare pentru sănătatea omului sau pentru mediu.

În vederea protejării resurselor naturale și a promovării refolosirii materialelor, vă rugăm să separați bateriile de celelalte tipuri de deșeuri și să le reciclați prin intermediul sistemului gratuit de returnare a bateriilor la nivel local.

Cum se elimină corect acest produs

(Deşeuri de echipamente electrice și electronice)

(Aplicabil în țări cu sisteme de colectare separate)

Acest simbol de pe produs, accesorii și documentație indică faptul că produsul și accesoriiile sale electronice (încărcător, căști, cablu USB) nu trebuie eliminate împreună cu alte deșeuri menajere la finalul duratei lor de utilizare. Dat fiind că eliminarea necontrolată a deșeurilor poate dăuna mediului înconjurător sau sănătății umane, vă rugăm să separați aceste articole de alte tipuri de deșeuri și să le reciclați în mod responsabil, promovând astfel reutilizarea durabilă a resurselor materiale.

Utilizatorii casnici trebuie să-l contacteze pe distribuitorul care le-a vândut produsul sau să se intereseze la autoritățile locale unde și cum pot să ducă aceste articole pentru a fi reciclate în mod ecologic.

Utilizatorii comerciali trebuie să-și contacteze furnizorul și să consulte termenii și condițiile din contractul de achiziție. Acest produs și accesoriiile sale electronice nu trebuie eliminate împreună cu alte deșeuri comerciale.

Pentru informații despre angajamentele Samsung privind mediul și despre obligațiile de reglementare specifice produsului, de ex. REACH, WEEE, Baterii, accesăți:

Cerințe în materie de proiectare ecologică aplicabile surselor de alimentare externe :

www.samsung.com/global/ecodesign_component
