KASUTUSJUHEND HW-S66A SAMSUNG

Keskiviiva

Sümboleid, mis võivad teie Samsungi tootel olla, on selgitatud alltoodud tabelis.

	ETTEVAATUST!MITTE AVADA,ELEKTRILÖÖGIOHT
	See sümbol tähendab, et seade sisaldab kõrgepinge all olevaid osi. Toote mis tahes seesmiste osade puudutamine on ohtlik.
	See sümbol tähendab, et seadmega on kaasas selle kasutamist ja hooldamist puudutav oluline dokumentatsioon.
	Il klassi toode: selle sümboliga tähistatud toode ei nõua ohutuks ühendamiseks elektrimaandust.Kui toitejuhtmega seadmel ei ole seda sümbolit, PEAB seadmel olema toimiv ühendus maandusega.
	Vahelduvvoolupinge: selle sümboliga tähistatud nimipinge on vahelduvvoolupinge.
	Alalisvoolupinge: selle sümboliga tähistatud nimipinge on alalisvoolupinge.
	Ettevaatust, vaadake kasutusjuhendit: see sümbol annab teada, et kasutaja peab täpsemat ohutusteavet vaatama kasutusjuhendist.

ETTEVAATUST!

HOIATUS

- Tulekahju- või elektrilöögiohu vähendamiseks ei tohi seade kokku puutuda vihmavee ega niiskusega.

ETTEVAATUST!

• ELEKTRILÖÖGI VÄLTIMISEKS PANGE PISTIKU LAI HARU TÄIELIKULT LAIA PILUSSE.
• Seade peab alati olema ühendatud kaitsemaandusega vahelduvvoolu pistikupessa.
• Seadme lahtiühendamiseks toiteallikast tuleb pistik elektrikontaktist välja tömmata.

Seetõttu peab toitepistik olema alati kergesti juurdepääsetav.

• Vältige seadme kokkupuudet veetilkade või -pritsmetega. Ärge pange seadmele vedelikega täidetud anumaid, nt vaase.
• Seadme täielikult väljalülitamiseks peate toitepistiku seinakontaktist välja tömbama. Seetõttu peab toitepistik alati olema kergesti juurdepääsetav.

ETTEVAATUSABINÕUD

1. Veenduge, et teie maja vahelduvvoolu toitevarustus vastaks toote põhjal asuval identifitseerimiskleebisel toodud toitenõuetele. Paigaldage toode horisontaalselt sobivale alusele (mööbliesemele), jättes ventileerimiseks piisavalt ruumi (7–10 cm). Veenduge, et ventilatsiooniavad poleks kaetud. Ärge asetage seadet võimenditele ega muudele seadmetele, mis võivad muutuda kuumaks. See seade on mõeldud pidevaks kasutamiseks. Seadme täielikult väljalülitamiseks eemaldage vahelduvvoolupistik elektrikontaktist. Eemaldage seade vooluvõrgust, kui te ei kavatse seda pikemat aega kasutada.

2. Äikesetormi ajal eemaldage vahelduvvoolupistik elektrikontaktist. Äikesest tingitud pingetipud võivad seadet kahjustada.

3. Ärge hoidke seadet otsese päikesevalguse käes ega muude soojusallikate lähedal. See võib põhjustada ülekuumenemist ja seadme riket.

4. Kaitske toodet niiskuse (nt lillevaasid) ja liigse kuumuse (nt kolderuum) või seadmete eest, mis loovad tugevaid magnet- või elektrivälju. Seadme rikke korral eemaldage toitekaabel vahelduvvoolu-toiteallikast. Toode ei ole mõeldud tööstuslikuks kasutuseks. See on mõeldud ainult isiklikuks kasutamiseks. Kui toodet on hoitud madalal temperatuuril, võib tekkida kondensatsioon. Kui transpordite seadet talvisel ajal, siis oodake enne kasutamist umbes kaks tundi, kuni seade on saavutanud toatemperatuuri.

5. Tootega kasutatavad patareid sisaldavad keskkonnale kahjulikke kemikaale. Ärge visake patareisid olmeprügisse. Ärge visake kasutatud patareisid tulle. Ärge laske patareidel lühistuda, ärge võtke neid koost lahti ega laske neil üle kuumeneda.

ETTEVAATUST! : Patarei valesti paigaldamisel tekib plahvatusoht. Asendage ainult sama või samaväärset tüüpi patareiga.

Kanga puhastamine

Puhastage toote pind kohe mustusest ja plekkidest.

Teatud ainete või pikalt seisma jäänud plekkide korral ei pruugi puhastamine olla tõhus.

ETTEVAATUST!

- Kasutage tolmuimejat või kleepuvat puhastusrulli, et eemaldada tolm, sõrmejäljed ja muu sarnane.

• Mõni puhastushari võib selles peituvate osakeste tõttu toodet kahjustada.
  – Rätikud ja puhastuslapid võivad jätta tootele ebemeid või mustust.

• Ärge kasutage mustuse mahakraapimiseks naelu ega tööriistu. See vöib kangast kahjustada.

• Öli- või vedelikuplekkide eemaldamiseks kasutage puhast valget lappi, mida on niisutatud veega. Kui plekk ei kao, siis eemaldage see vee ja neutraalse puhastusvahendi (nagu nõudepesuvahend) lahuses niisutatud lapiga.

- Mitteneutraalne puhastusvahend võib põhjustada värvimuutusi või kahjustada kangast.

– Pärast puhastamist kuivatage ala kuiva lapi või fööniga.

- Ärge kasutage liigselt jõudu, et vältida värvimuutusi ja kanga kahjustamist.

SISUKORD

01 Komponentide kontrollimine 7

Patareide sisestamine enne kaugjuhtimispuldi kasutamist (kaks AA-patareid)

02 Toote ülevaade 8

Soundbari pealmine paneel 8

Soundbari alumine paneel 10

03 Kaugjuhtimispuldi kasutamine 11

Kuidas kaugjuhtimispulti kasutada? ____ 11

Peidetud nuppude (nupud, millel on rohkem kui üks funktsioon) kasutamine 14

Heliväljundi andmed erinevate heliefektirežiimide puhul ____ 14

Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga 15

04 Soundbari ühendamine 16

Elektritoite ühendamine 16

Seadme SWA-9100S (müügil eraldi), SWA-W500 (müügil eraldi) ühendamine Soundbariga 16

05 Juhtmega ühenduse kasutamine teleriga 17

1. meetod. HDMI kaudu ühendamine ____ 17

2. meetod. Ühendamine, kasutades optilist kaablit ____ 19

06 Juhtmevaba ühenduse kasutamine teleriga 20

1. meetod. Bluetoothi kaudu ühendamine 20

2. meetod. Wi-Fi teel ühenduse loomine 22

07 Välisseadme ühendamine 23

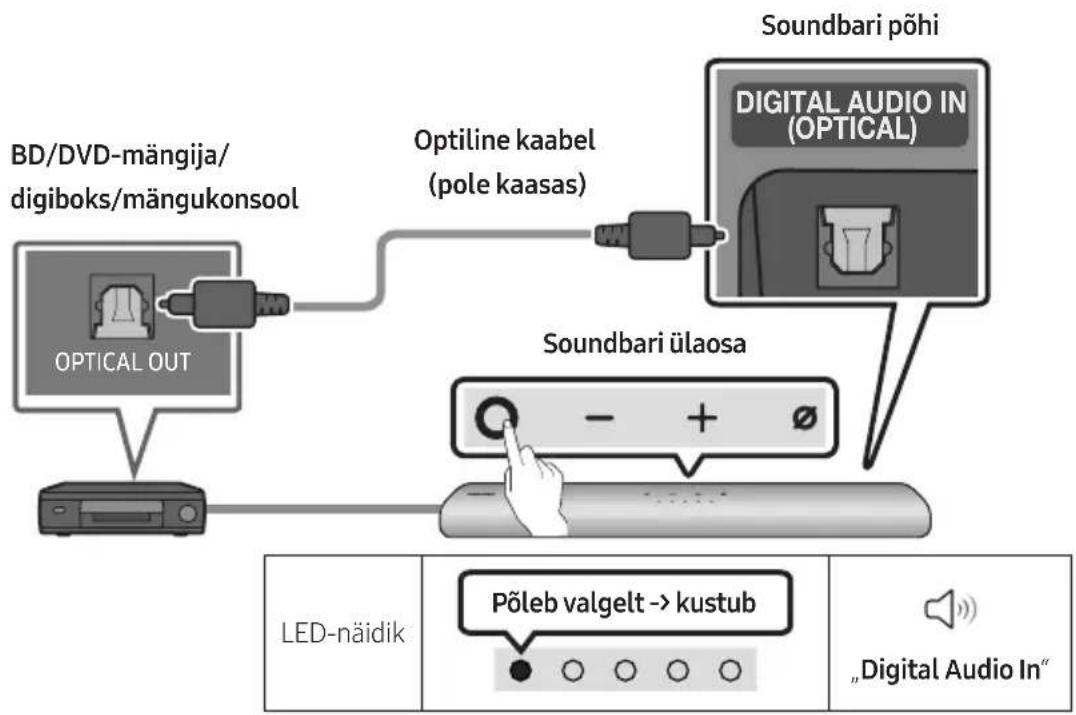

Ühendamine, kasutades optilist kaablit 23

08 Mobiilseadme ühendamine 24

1. meetod. Bluetoothi kaudu ühendamine ____ 24
2. meetod. Wi-Fi (juhtmevaba võrgu) kaudu ühendamine ____ 27

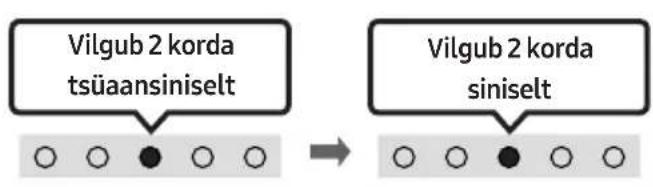

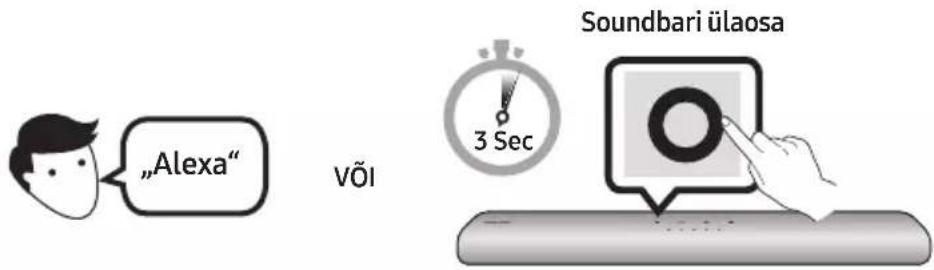

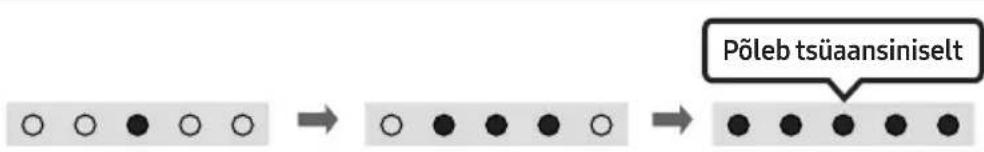

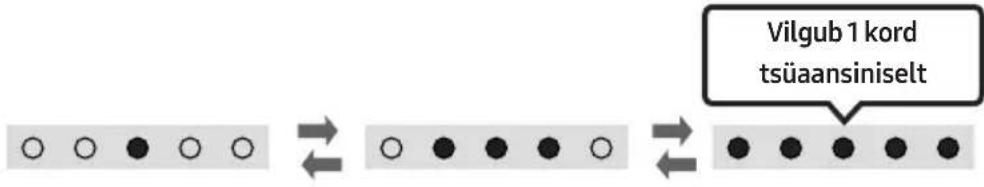

Amazon Alexa kasutamise alustamine (sisseehitatud Alexa) ____ 28

Alexa kasutamise alustamine Amazoni tootega (töötab Alexaga) 30

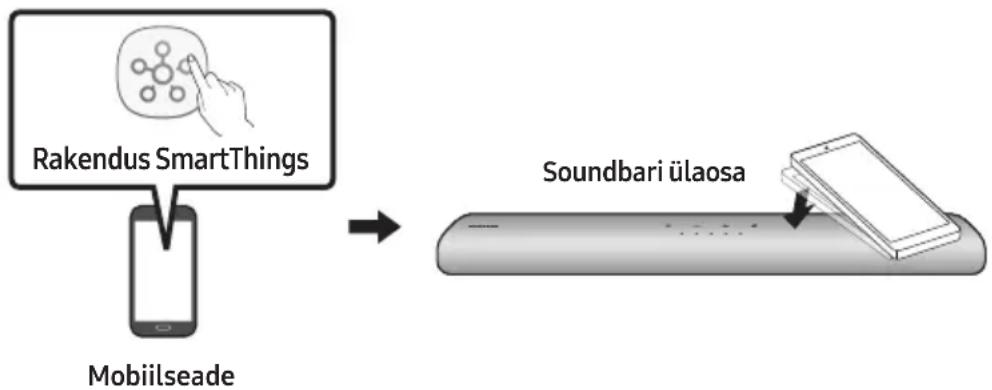

Tap Soundi kasutamine ____ 32

09 Ühendamine Apple AirPlay 2-ga 33

10 Seinakinnituse paigaldamine 34

Ettevaatusabinõud paigaldamisel 34

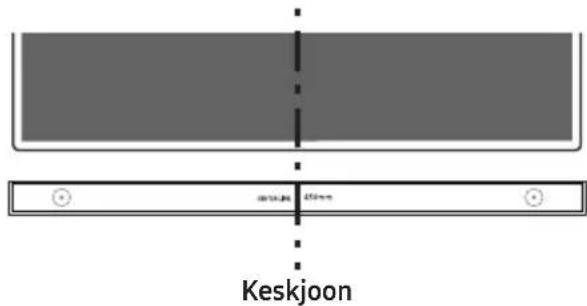

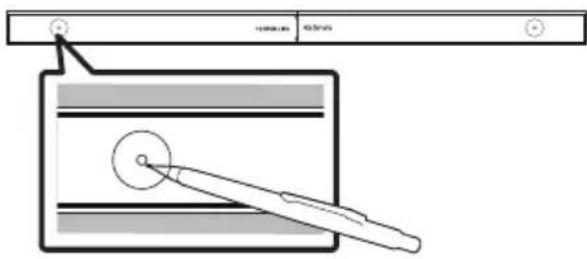

Seinakinnituse komponendid ____ 34

11 Soundbari paigaldamine teleri ette 36

12 Tarkvara-Värskendus 37

Automaatne värskendus 37

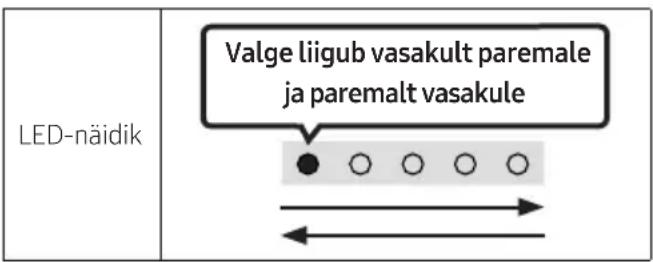

USB kaudu värskendamine 37

Lähtestamine 38

13 Törkeotsing 39

14 Litsents 41

15 Avatud Lähtekoodi Litsentsi Teatis 41

16 Oluline Teenusega Seotud Märkus 42

17 Tehnilised Andmed ja Teave 43

Tehnilised andmed 43

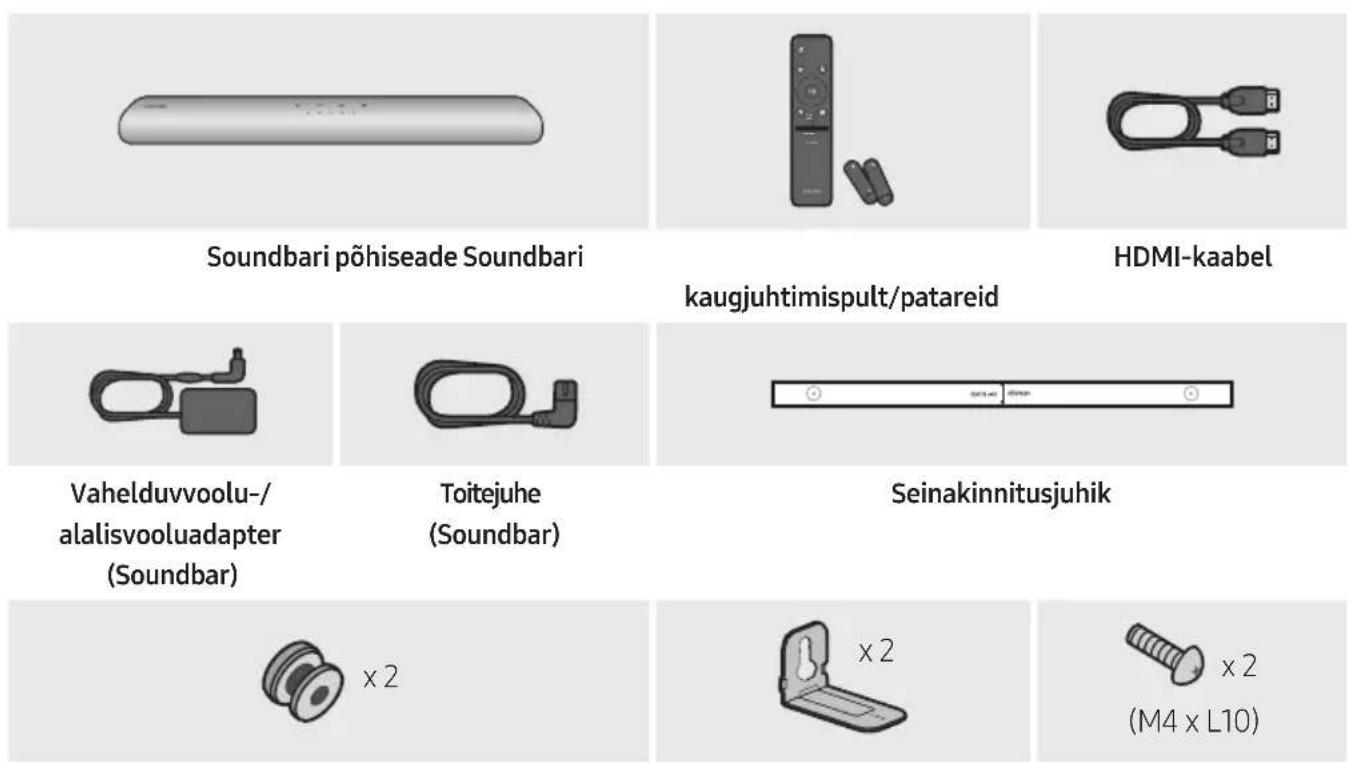

01 KOMPONENTIDE KONTROLLIMINE

Hoidikkruvi Seinakinnituskronstein Kruvi

• Teavet toiteallika ja voolutarbe kohta leiate tootel paiknevalt sildilt. (Silt: Soundbari põhiseadme põhjal)
• Lisakomponentide või valikuliste kaablite ostmiseks võtke ühendust Samsungi teeninduskeskuse või Samsungi klienditeenindusega.
• Lisateabe saamiseks seinakinnituse kohta vt lk 34.
• Kujundust, tehnilisi andmeid ja rakenduste kuva võidakse ette teatamata muuta.
• Tarvikute välimus vöib veidi erineda ülaltoodud joonistest.

Patareide sisestamine enne kaugjuhtimispuldi kasutamist (kaks AA-patareid)

Lükake tagumist katet noole suunas, kuni see on täielikult eemaldatud. Sisestage 2 AA-tüüpi patareid (1,5 V) öige polaarsusega. Lükake tagumine kate oma kohale tagasi.

Paigutage toode nii, et SAMSUNG logo jääks ülespoole. Pealmine paneel 1 2 4 3

1	LED-näidik	LED-näidik vilgub, põleb või muudab värvi vastavalt Soundbari režiimile või olekule.LED-näidiku värv ja põlevate tulede arv tähistavad aktiivset režiimi, nagu on kirjeldatud allpool.
		Valge LED	Valge LED	Mitmevärviline LED	Valge LED	Valge LED
		Mitmevärviline LED lülitub olenevalt režiimist või olekust värvide Valge, Tsüaansiniselt,Roheline, Punane ja Sinine vahel.

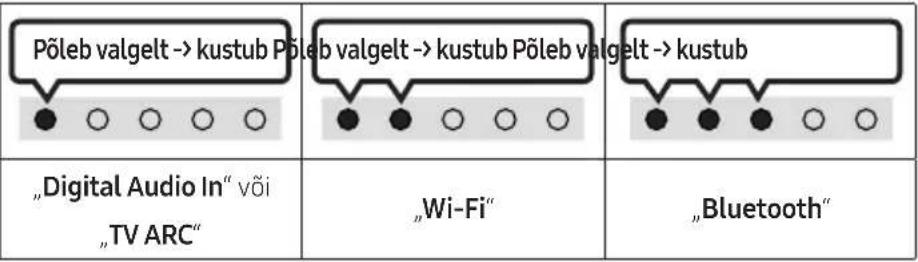

2	Nupp Mitufunktsiooni	Vajutage ooterežiimis Soundbari sisselülitamiseks nuppu (Mitu funktsiooni).Vajutage režiimi muutmiseks nuppu (Mitu funktsiooni). Iga kord, kui muudaterežiimi, süttib LED-näidik valgelt ja seejärel kustub.
		LED-näidik
3	NuppHelitugevus	Vajutage helitugevuse reguleerimiseks nuppu - +(Helitugevus).

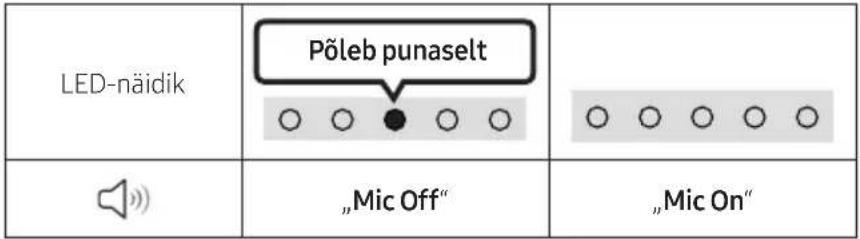

4	Nupp Mikrofon sisse/välja	Vajutage mikrofoni sisse- või väljalülitamiseks nuppu ∅ (Mikrofon sisse/välja). Kui mikrofon on välja lülitatud, süttib punane LED-näidik.

• Kui ühendate vahelduvvoolu toitejuhtme, hakkab toitenupp tööle 4 kuni 6 sekundi jooksul.
• Kui lülitate seadme sisse, tekib enne heli kölamist 4 kuni 5 sekundi pikkune viivitus.
• Kui kuulete heli nii telerist kui ka Soundbarist, avage teleri heli menüü Seaded ja seadke teleri kölar valikule Väline kölar.
• Helitagasiside sisse- ja väljalülitamiseks saate kasutada rakendust SmartThings. Rakenduse SmartThings kasutamise kohta leiate teavet jaotisest „2. meetod. Wi-Fi (juhtmevaba võrgu) kaudu ühendamine“.

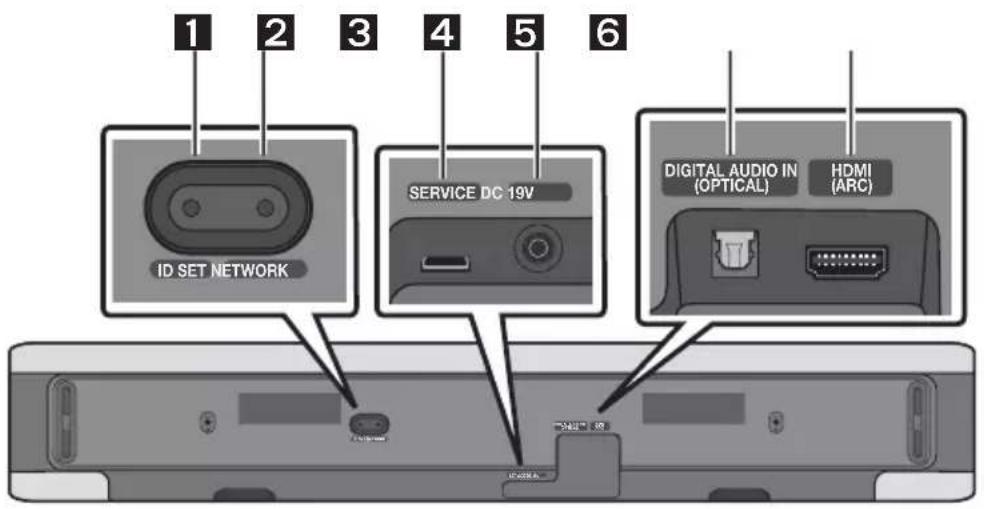

Soundbari alumine paneel

1 2 3 4 5 6 ID SET NETWORK SERVICE DC 19V DIGITAL AUDIO IN (OPTICAL) HDMI (ARC) USB

1	ID SETVajutage Soundbari juhtmevabalt ühendamiseks ruumilise heli kölarite ja bassikõlariga.(Ruumilise heli kölarit ja bassikõlarit müüakse eraldi.)
2	NETWORKVajutage, et ühendada rakenduseSmartThingskaudu juhtmevaba võrguga (Wi-Fi).

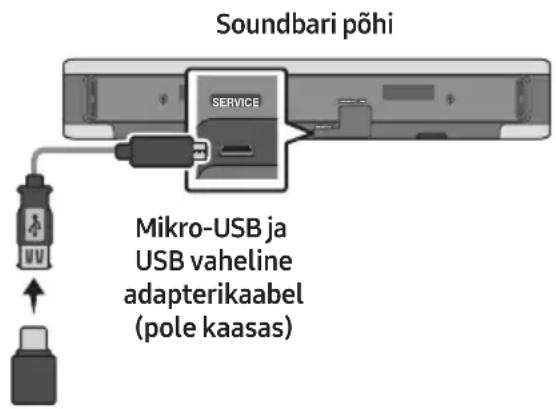

3	SERVICEToote tarkvara uuendamiseks ühendage USB-mäluseade.
4	DC 19V (Toitesisend)Vahelduv-/alalisvooluadapteriga ühendamiseks. (Vt lk 16)
5	DIGITAL AUDIO IN (OPTICAL)Välisseadme digitaalse (optilise) väljundiga ühendamiseks. (Vt lk 23)
6	HDMI (ARC)Teleri HDMI (ARC)-pesaga ühendamiseks. (Vt lk 17)

• Kui eemaldate vahelduvvoolu-/alalisvooluadapteri toitekaabli seinakontaktist, tömmake pistikust. Ärge tömmake juhtmest.
• Ärge ühendage seda seadet ega muid osi vahelduvvoolu pistikupessa enne, kui köigi osade vahelised ühendused on tehtud.

03 KAUGJUHTIMISPULDI KASUTAMINE

Kuidas kaugjuhtimispulti kasutada?

1 2 PAIR 5 6 7 3 8 4 SOUND MODE 9 VOLWOOFER 10 SOUNDBAR SAMSUNG

1	Toide Heliriba sisse- ja väljalülitamiseks.
	LED- näidik	Vilgub 1 kord tsüaansiniselt Sees	Vilgub 3 korda punaselt Väljas
	• Auto Power Down funktsioon Seade lülitub automaatselt välja järgmistes olukordades. - Režiimis „Digital Audio In“ või „TV ARC“ / „Wi-Fi“ / „Bluetooth“, kui 18 minuti jooksul puudub helisignaal.
2	→(Allikas) Vajutage heliribaga ühendatud allika valimiseks. • Heli tagasiside Sees/Väljas Saate heli tagasiside sisse või välja lülitada. Kui Soundbar on välja lülitatud (ooterežiim), vajutage ja hoidke kaugjuhtimispuldi nuppu →(Allikas)5 sekundit all.
	LED- näidik	Vilgub 1 kord tsüaansiniselt Sees	Vilgub 1 korda punaselt Väljas
3	→(Vaigistus) Vajutage heli vaigistamiseks nuppu →(Vaigistus). Vajutage uuesti vaigistuse väljalülitamiseks.
	LED- näidik	Vilgub X korda ○○○○●

4	SOUND MODEKui vajutate nuppu, saate valida soovitud helirežiimi. Iga kord, kui režiim muutub, vilgub mitmevärviline LED valgelt.
	LED-näidik
		"Standard" → "Music" → "Adaptive Sound"
	• StandardVäljastab originaalheli.• MusicMuudab muusikasisu heli loomulikumaks ja ruumitäitvamaks.• Adaptive SoundAnalüüsib sisu reaalajas ja pakub automaatselt optimaalseid helivalikuid, mis võtavad arvesse sisu eripära.

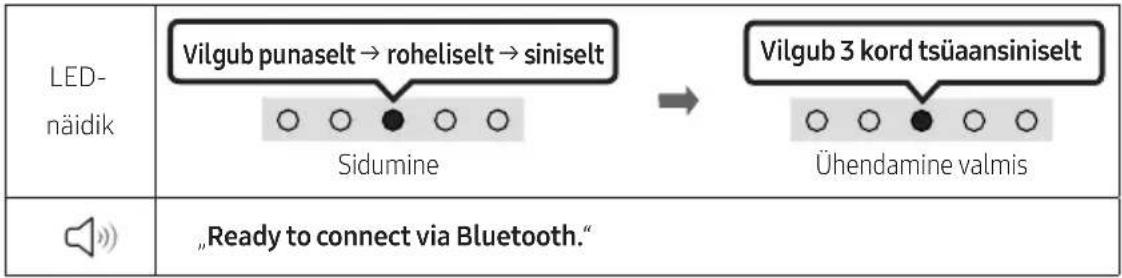

5	Bluetooth PAIRSaate lülitada Soundbari Bluetoothi kaudu sidumise režiimi.Kui vajutate seda nuppu, muutub LED-ekraan järgmiselt.• Kuni sidumine on löppenud, põleb mitmevärviline LED vaheldumisi järgmiselt: Punane → Roheline → Sinine.
6	▶II (Esitamine/Peatamine)Saate selle nupuga muusika taasesituse peatada või seda jätkata.
7	Üles/Alla/Vasakule/ParemaleVajutage nupul Üles/Alla/Vasakule/Paremale, et valida või seadistada funktsioone.• Muusika vahelejätmineVajutage Parema lenuppu, et valida järgmine muusikafail. Vajutage Vasakule nuppu, et valida eelmine muusikafail.

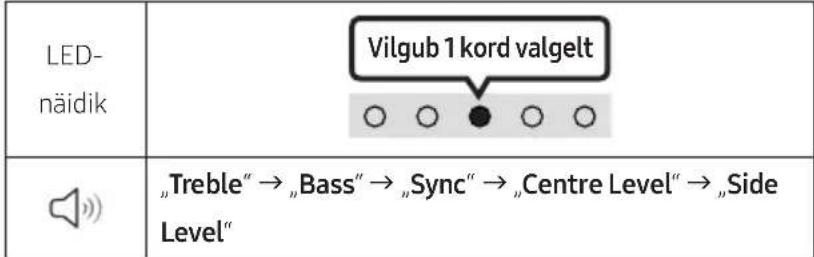

8	(Heli juhtimine)Kui vajutate nuppu, saate valida soovitud helirežiimi. Soovitud üksust saab kohandada nupuga Üles/Alla. Iga kord, kui režiim muutub, vilgub mitmevärviline LED valgelt.
	- Körgete toonide või bassi helitugevuse juhtimiseks valige heliseadetes suvand „Treble“ või „Bass“ ja seejärel reguleerige helitugevust vahemikus -6-+6, kasutades nuppe Üles/alla.- Vajutage nuppu (Heli juhtimine) ja hoidke seda umbes 5 sekundit all, et reguleerida iga sagedusriba heli. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz ja 10 kHz on valitavad nuppudega Vasakule/paremale ning kõiki neist saab reguleerida vahemikus -6-+6, kasutades nuppe Üles/alla. (Jälgige, et helirežiimiks oleks valitud „Standard“).- Iga kõlari helitugevuse juhtimiseks valige heliseadetes suvand „Centre Level“ või „Side Level“ ja seejärel reguleerige helitugevust vahemikus -6-+6, kasutades nuppe Üles/alla.- Kui teleri ja Soundbari vaheline heli ei ole sünkroonis, valige heliseadetest suvand „Sync“ ja seadke heliviivitus vahemikku 0-300 ms, kasutades nuppe Üles/alla.- Suvandit „Sync“ toetatakse ainult teatud funktsioonide puhul.- Kui ruumhelikõlarid on ühendatud, valige „Rear Level“ (Tagumine tase) ja seejärel reguleerige helitugevust vahemikus -6 kuni +6, kasutades nuppe Üles/alla.
[0240]	WOOFER (BASS) TASELiigutage nuppu üles või alla bassikõlari (bassiheli) taseme reguleerimiseks väartusele -12 või vahemikus -6 kuni +6. Bassikõlari (bassiheli) helitugevuse seadistamiseks tasemele 0 (vaiketase) vajutage nuppu.
[825A]	HELITUGEVUSLiigutage seda nuppu üles või alla helitugevuse reguleerimiseks.
	LED-näidik	Valge liigub 1 võrra paremaleHelitugevuse suurendamine	Valge liigub 1 võrra vasakuleHelitugevuse vähendamine

• Körgete toonide või bassi helitugevuse juhtimiseks valige heliseadetes suvand „Treble“ või „Bass“ ja seejärel reguleerige helitugevust vahemikus -6-+6, kasutades nuppe Üles/alla.
• Vajutage nuppu 📋 (Heli juhtimine) ja hoidke seda umbes 5 sekundit all, et reguleerida iga sagedusriba heli. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz ja 10 kHz on valitavad nuppudega Vasakule/paremale ning köiki neist saab reguleerida vahemikus -6-+6, kasutades nuppe Üles/alla. (Jälgige, et helirežiimiks oleks valitud „Standard“.)
• Iga kölari helitugevuse juhtimiseks valige heliseadetes suvand „Centre Level“ või „Side Level“ ja seejärel reguleerige helitugevust vahemikus -6-+6, kasutades nuppe Üles/alla.
• Kui teleri ja Soundbari vaheline heli ei ole sünkroonis, valige heliseadetest suvand „Sync“ ja seadke heliviivitus vahemikku 0–300 ms, kasutades nuppe Üles/alla.
• Suvandit „Sync“ toetatakse ainult teatud funktsioonide puhul.
• Kui ruumhelikõlarid on ühendatud, valige „Rear Level“ (Tagumine tase) ja seejärel reguleerige helitugevust vahemikus -6 kuni +6, kasutades nuppe Üles/alla.

WOOFER (BASS) TASE

HELITUGEVUS

LED-näidik

Helitugevuse suurendamine

Helitugevuse vähendamine

Peidetud nuppude (nupud, millel on rohkem kui üks funktsioon) kasutamine

Varjatud nupp		Viiteleht
Kaugjuhtimispuldi nupp Funktsioon
WOOFER (Üles)	Teleri kaugjuhtimispuldigaSees/Väljas (ooterežiim)	Lk 15
Üles ID SET
^[4773] (Heli juhtimine)	7 ribaga EQ Lk 13
(Allikas)	Heli tagasiside Sees/Väljas (ooterežiim)	Lk 11

Heliväljundi andmed erinevate heliefektirežiimide puhul

Efekt Sisend		Väljund
		Ainult bassikõlariga	Bassikõlari ja juhtmevaba tagakõlarikomplektiga
Standard	2.0 kanalit 2.1 kanalit 2.1 kanalit
	5.1 kanalit 2.1 kanalit 5.1 kanalit
Music	2.0 kanalit 5.1 kanalit 7.1 kanalit
	5.1 kanalit 5.1 kanalit 7.1 kanalit
Adaptive Sound	2.0 kanalit 5.1 kanalit 7.1 kanalit
	5.1 kanalit 5.1 kanalit 7.1 kanalit

- Samsungi juhtmevaba tagakõlarikomplekti ja bassikõlari saab osta eraldi. Komplekti või bassikõlari ostmiseks võtke ühendust müüjaga, kellelt ostsite Soundbari.

Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga

Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga.

• Seda funktsiooni on võimalik kasutada ainult IR-kaugjuhtimispultidega. Bluetooth-kaugjuhtimispulte (puldid, mis nõuavad sidumist) ei toetatata.
• Selle funktsiooni kasutamiseks seadke teleri kölar valikule Väline kölar.

• Tootjad, kes seda funktsiooni toetavad: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Lülitage Soundbar välja.

• Vajutage ja hoidke nuppu WOOFER 5 sekundit.

Iga kord, kui lükkate nupu WOOFER üles ja hoiate seda selles asendis 5 sekundit, vahetub režiim järgmiselt: „Off-TV Remote“ (vaikerežiim), „Samsung-TV Remote“, „All-TV Remote“. Iga kord, kui režiim vahetub, muutub ka LED-näidiku olek, nagu allpool näidatud.

Kaugjuhtimispuldi nupp LED-näidik Olek
		„Off-TV Remote“(vaikerežiim)	Teleri kaugjuhtimispuldi keelamine.
		„Samsung-TV Remote“	Samsungi teleri IR-kaugjuhtimispuldi lubamine.
		„All-TV Remote“	Kolmanda poole IR-kaugjuhtimispuldi lubamine.

04 SOUNDBARI ÜHENDAMINE

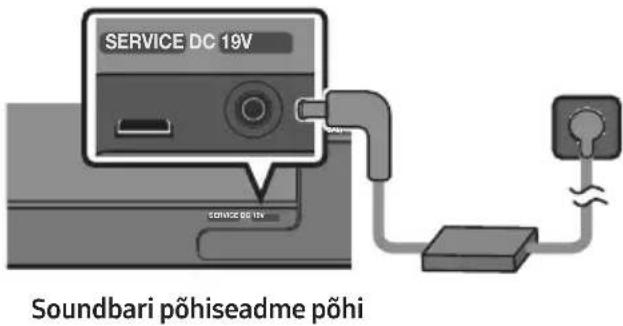

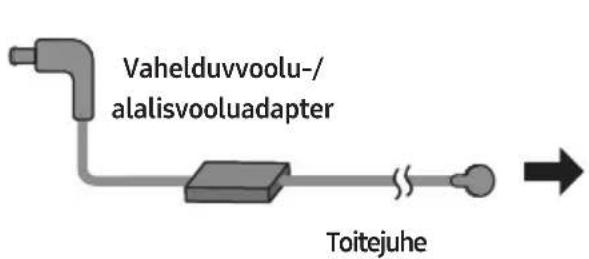

Elektritoite ühendamine

Kasutage toitekomponente, et ühendada Soundbar pistikupesaga järgmises järjestuses.

• Lisateavet nõutud elektritoite ja voolutarbe kohta leiate tootel olevalt sildilt. (Silt: Soundbari põhiseadme põhjal)
• Esmalt ühendage toitekaabel vahelduvvoolu-/alalisvooluadapteriga. Ühendage vahelduvvoolu-/alalisvooluadapter (koos toitekaabliga) Soundbariga.
• Ühendage toitejuhe pistikupessa.

SERVICE DC 19V SERVICE DC 19V Soundbari põhiseadme põhi

MÄRKUSED

• Kui lahutate toitejuhtme, kui toode on sisse lülitatud, ja ühendate selle uuesti, lülitub Soundbar automaatselt sisse.
• Veenduge, et vahelduvvoolu-/alalisvooluadapter oleks kindlalt laual või põrandal. Kui panete adapteri nii, et see on rippuvas asendis, vahelduvvoolu-/alalisvooluadapteri sisend ülespoole, võivad adapterisse sattuda vesi või muud võõrkehad ja põhjustada adapteri talitlushäireid.

Seadme SWA-9100S (müügil eraldi), SWA-W500 (müügil eraldi) ühendamine Soundbariga

Minge üle töelisele juhtmevabale ruumilisele helile, ühendades Samsungi juhtmevaba tagakõlarikomplekti (SWA-9100S, müügil eraldi) ja juhtmevaba bassikõlari (SWA-W500, müügil eraldi) Soundbariga.

Ühenduste kohta leiate üksikasjalikku teavet Samsungi juhtmevaba tagakõlarikomplekti ja juhtmevaba bassikõlari kasutusjuhendist.

05 JUHTMEGA ÜHENDUSE KASUTAMINE TELERIGA

1. meetod. HDMI kaudu ühendamine

ETTEVAATUST!

• Kui ühendatud on nii HDMI-kaabel kui ka optiline kaabel, võetakse esimesena vastu HDMI-signaali.
• Teleri ja Soundbari ühendamiseks HDMI-kaabliga, ühendage kindlasti tähisega „ARC“ pesad. Vastasel juhul ei pruugita teleri heli väljastada.
• Soovitatav kaabel on High-Speed HDMI Cable with Ethernet.

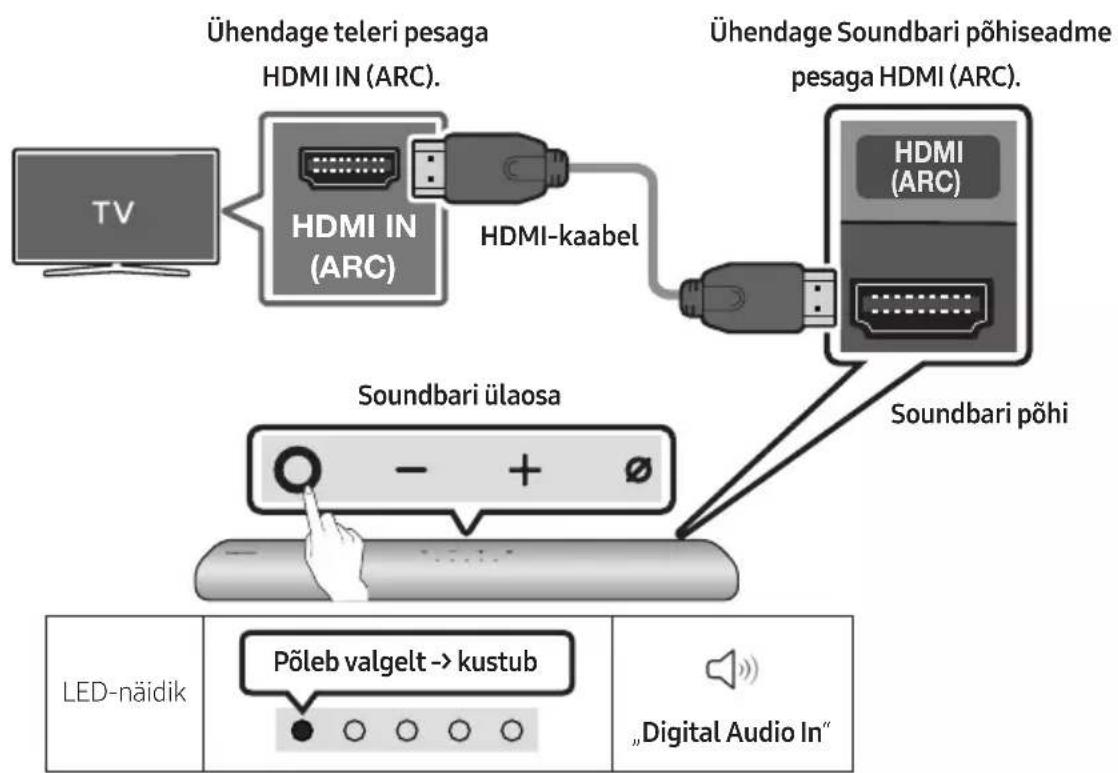

HDMI ARC-i (helitagastuskanal) toega teleri ühendamine

1. Kui Soundbar ja teler on välja lülitatud, ühendage HDMI-kaabel, nagu on näidatud joonisel.
2. Lülitage Soundbar ja teler sisse.

3. Teleri heli väljastatakse Soundbarist.

4. Kui teleri heli ei väljastata, vajutage Soundbari peal nuppu (Mitu funktsiooni) või kaugjuhtimispuldi nuppu → (Allikas), et valida režiim „Digital Audio In“.

5. Kui heli ei väljastata, kontrollige HDMI-kaabli ühendust uuesti.
6. Kasutage Soundbari helitugevuse muutmiseks teleri kaugjuhtimispuldi helitugevuse nuppe.

MÄRKUSED

• Kui ühendate HDMI ARC-i (helitagastuskanal) toetava teleri Soundbariga HDMI-kaabli kaudu, saate edastada digitaalseid video- ja heliandmeid ilma eraldi optilist kaablit ühendamata.
• Soovitame võimalusel kasutada südamikuta HDMI-kaablit. Kui kasutate südamikuga HDMI-kaablit, valige kaabel, mille läbimõõt on vähem kui 14 mm.
  • See funktsioon ei ole saadaval, kui HDMI-kaabel ei toeta ARC-i.
• Kui edastuse heli on kodeeritud Dolby Digitaliga ja teleri „Digitaalväljundheli vorming“ on valitud PCM, soovitame valida sätteks Dolby Digital. Teleri sätte muutmisel on helikvaliteet parem. („Dolby Digital“ ja „PCM“ võivad olla olenevalt teleri tootjast teleri menüüs teistmoodi nimetatud.)

2. meetod. Ühendamine, kasutades optilist kaablit

Ühendamiseelne kontroll-loend

• Kui ühendatud on nii HDMI-kaabel kui ka optiline kaabel, võetakse esimesena vastu HDMI-signaali.
• Kui kasutate optilist kaablit ja pesadel on katted, siis eemaldage need.

LED-näidik Põleb valgelt -> kustub „Digital Audio In“

1. Kui teler ja Soundbar on välja lülitatud, ühendage Soundbari pesa DIGITAL AUDIO IN (OPTICAL) ja teleri väljundpesa OPTICAL optilise kaabliga (pole kaasas), nagu on näidatud joonisel.
2. Lülitage Soundbar ja teler sisse.
3. Vajutage Soundbari peal nuppu (Mitu funktsiooni) või kaugjuhtimispuldil nuppu →(Allikas) ja seejärel valige režiimiks „Digital Audio In“. Seejärel kölab „Digital Audio In“.
4. Teleri heli väljastatakse Soundbarist.

06 JUHTMEVABA ÜHENDUSE KASUTAMINE TELERIGA

1. meetod. Bluetoothi kaudu ühendamine

Kui Samsungi teler ühendatakse Bluetoothi kaudu, on võimalik kuulda stereoheli ilma kaableid kasutamata.

• Korraga saab ühendada ainult ühe Samsungi teleri.
• Ühendada saab Bluetoothi toetava Samsungi teleri. Kontrollige teleri tehnilisi andmeid.

Bluetoothi kaudu sidumise nupp	LED-näidik
VõI Režiimis „Bluetooth“	Vilgub punaselt → roheliselt → siniselt Sudumine → Vilgub 3 kord tsüaansiniselt Ühendamine valmis • Kuni sidumine on lõppenud, põleb mitmevärviline LED vaheldumisi järgmiselt: Punane → Roheline → Sinine.
	„Ready to connect via Bluetooth.“

1. Valige Samsungi teleris Bluetoothi režiim.

(Nt Avaleht (n) → Seaded (☀) → Heli → Heliväljund → Bluetooth Kölarite loend → [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A (Bluetooth))

1. Valige teleris kuvatavast loendist „[AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A“.

Saadaoleva Soundbari juures on teleri Bluetooth-seadmete loendis sönum „Vaja on siduda“ või „Seotud“. Samsungi teleri Soundbariga ühendamiseks valige sönum ja seejärel looge ühendus.

1. Nüüd kuulete Samsungi teleri heli Soundbarist.

- Kui Soundbaril ja Samsungi teleril on omavaheline ühenduslogi, ühendatakse Soundbar automaatselt, kui selle režiimiks valitakse „Bluetooth“.

Kui seadme ühendamine ebaönnestub

• Kui teil on Samsungi teleri kölarite loendis olemasolev Soundbar (nt [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A), siis kustutage see.
• Seejärel korrake etappe 1–3.

Soundbari ja Samsungi teleri ühenduse katkestamine

Vajutage Soundbari peal nuppu ⚙ (Mitu funktsiooni) või kaugjuhtimispuldil nuppu ➞ (Allikas), et valida muu režiim kui „Bluetooth“.

- Ühenduse katkestamiseks kulub aega, kuna Samsungi teler peab Soundbarilt vastuse saama. (Vajalik aeg võib olenevalt Samsungi teleri mudelist erineda.)

Märkused Bluetooth-ühenduse kohta

• Bluetoothi kaudu ühendamiseks peab uus seade olema ühe meetri raadiuses.
• Kui teilt küsitakse Bluetooth-seadme ühendamisel PIN-koodi, sisestage <0000>.
• Soundbar lülitub automaatselt välja pärast 18 minutit valmis olekut.
• Soundbar ei pruugi sooritada Bluetoothi otsingut või ühendust õigesti järgmistel tingimustel.

– Soundbari ümber on tugev elektriväli.
– Soundbariga on ühendatud samal ajal mitu Bluetooth-seadet.
- Bluetooth-seade on välja lülitatud, ei ole paigas või ei toimi õigesti.

- Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN-seadmed jne), tuleb Soundbari põhiseadmest eemal hoida.

2. meetod. Wi-Fi teel ühenduse loomine

Ühendamiseelne kontroll-loend

• Wi-Fi ühendus on saadaval ainult Samsung TV korral.
- Kontrollige, kas juhtmeta ruuter (Wi-Fi) on sisse lülitatud ja kas teler on ruuteriga ühendatud.
- Teler ja Soundbar peavad olema ühendatud sama juhtmeta võrguga (Wi-Fi).
- Kui juhtmeta ruuter (Wi-Fi) kasutab DFS-kanalit, ei saa te teleri ja Soundbari vahel Wi-Fiühendust luua. Üksikasjalikumat teavet küsige oma Interneti-teenuse pakkujalt.
- Kuna menüüd erinevad olenevalt tootmisaastast, vt oma teleri kasutusjuhendit.
- Teleri ja Soundbari Wi-Fi teel ühendamiseks ühendage juhtmeta ruuteriga esmalt Soundbar. Wi-Fi-ühenduse loomise üksikasju vt lk 27.

1. Lisateavet Soundbari Wi-Fi-võrguga ühendamise kohta vt lk 27, „2. meetod. Wi-Fi (juhtmevaba võrgu) kaudu ühendamine“.

2. Seadke teleri menüüs Audio (Heli) sisendallikaks Soundbar.

• Alates aastast 2017 välja antud Samsung TV-d

Avaleht (☐) → Seaded (☒) → Heli → Heliväljund → [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A (Wi-Fi)

07 VÄLISSEADME ÜHENDAMINE

Ühendamine, kasutades optilist kaablit

1. Kui välisseade ja Soundbar on välja lülitatud, ühendage Soundbari pesa DIGITAL AUDIO IN (OPTICAL) ja välisseadme väljundpesa OPTICAL optilise kaabliga (pole kaasas), nagu on näidatud joonisel.
2. Lülitage Soundbar ja välisseade sisse.
3. Vajutage Soundbari peal nuppu Ⓐ (Mitu funktsiooni) või kaugjuhtimispuldil nuppu ➞ (Allikas) ja seejärel valige režiimiks „Digital Audio In“. Seejärel kölab „Digital Audio In“.
4. Välisseadme heli väljastatakse Soundbarist.

08 MOBIILSEADME ÜHENDAMINE

1. meetod. Bluetoothi kaudu ühendamine

Kui mobiilseade ühendatakse Bluetoothi kaudu, on võimalik kuulda stereoheli ilma kaableid kasutamata.

- Kui Soundbar on seotud Bluetooth-seadme ühendamisel välja lülitatud, siis see lülitub automaatselt sisse.

Mobilseade

Esmane ühendus

- Uus Bluetooth-seade peab jääma ühendamisel ühe meetri raadiusesse.

1.

Bluetoothi kaudu sidumise nupp	LED-näidik
VõI Režiimis „Bluetooth“	Vilgub punaselt → roheliselt → siniselt Sidumine Kuni sidumine on lõppenud, põleb mitmevärviline LED vaheldumisi järgmiselt: Punane → Roheline → Sinine.
	„Ready to connect via Bluetooth.“

1. Valige seadmes kuvatavast loendist „[AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A“.
2. Esitage Bluetoothi kaudu ühendatud seadmes olevaid muusikafaile Soundbariga.

Kui seadmega ühendamine nurjub

• Kui teil on mobiilsideseadme kölarite loendis olemasolev Soundbar (nt [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A), siis kustutage see.
• Korrake etappe 1 ja 2.

Märkused Bluetooth-ühenduse kohta

• Bluetoothi kaudu ühendamiseks peab uus seade olema ühe meetri raadiuses.
• Kui teilt küsitakse Bluetooth-seadme ühendamisel PIN-koodi, sisestage <0000>.
• Soundbar lülitub automaatselt välja pärast 18 minutit valmis olekut.
• Soundbar ei pruugi sooritada Bluetoothi otsingut või ühendust õigesti järgmistel tingimustel.

– Soundbari ümber on tugev elektriväli.
– Soundbariga on ühendatud samal ajal mitu Bluetooth-seadet.
- Bluetooth-seade on välja lülitatud, ei ole paigas või ei toimi õigesti.

- Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN-seadmed jne), tuleb Soundbari põhiseadmest eemal hoida.

• Soundbar toetab SBC-andmeid (44,1 kHz, 48 kHz).

• Ühendage ainult Bluetooth-seadmega, mis toetab funktsiooni A2DP (AV).
• Soundbari ei saa ühendada Bluetooth-seadmega, mis toetab ainult funktsiooni HF (Vabad käed).
• Soundbari ühendamisel Bluetooth-seadmega asetage need teineteisele võimalikult lähedale.
• Mida kaugemal on Soundbar ja Bluetooth-seade teineteisest, seda nõrgem on helikvaliteet. Bluetooth-ühendus võib katkeda, kui seadmed on leviulatusest väljas.
• Bluetooth-ühendus ei pruugi kehva vastuvõtuga piirkondades oodatud viisil toimida.

• Bluetooth-seadmel võib esineda müra või talitlushäireid järgmistes olukordades:

• kui keha puutub kokku Bluetooth-seadmel või Soundbaril oleva signaalivastuvõtjaga;
  – nurkades või lähedalasuvate takistuste olemasolul (sein või eraldaja), kus võib esineda elektrilisi muutusi;

• muude samas sagedusvahemikus töötavate toodete põhjustatud raadiosidehäirete tõttu (meditsiiniseadmed, mikrolaineahjud ja juhtmevabad LAN-seadmed);
• takistused, nagu uksed ja seinad, võivad helikvaliteeti mõjutada, isegi kui seadmed asuvad leviulatuses.

- Pange tähele, et Soundbari ei saa Bluetooth-funktsiooni kasutamise ajal teiste Bluetooth-seadmetega siduda.

- See juhtmeta seade võib põhjustada töötamise ajal elektromagnetilisi häireid.

Bluetooth-seadme lahutamine Soundbari küljest

Bluetooth-seadme saab Soundbarist lahti ühendada. Juhtnööre vt Bluetooth-seadme kasutusjuhendist.

• Ühendus Soundbariga katkestatakse.
• Kui Soundbar on ühendatud Bluetooth-seadmega, vilgub mitmevärviline LED-näidik Soundbaril „Punaselt“ kolm korda.

Soundbari ja Bluetooth-seadme ühenduse katkestamine

Vajutage Soundbari peal nuppu ○ (Mitu funktsiooni) või kaugjuhtimispuldil nuppu ➞ (Allikas), et valida muu režiim kui „Bluetooth“.

• Ühenduse katkestamine võtab aega, kuna Bluetooth-seade peab saama Soundbarilt vastuse. (Lahtiühendamise aeg võib olla erinev olenevalt Bluetooth-seadmest)
• Kui Soundbar on ühendatud Bluetooth-seadmega, vilgub mitmevärviline LED-näidik Soundbaril „Punaselt“ kolm korda.

2. meetod. Wi-Fi (juhtmevaba võrgu) kaudu ühendamine

Soundbari juhtmevaba võrgu (Wi-Fi) kaudu mobiilseadmega ühendamiseks on vaja rakendust SmartThings.

Algne ühendus

1. Installige mobiilsideseadmesse (nutitelefoni või tahvelarvutisse) rakendus SmartThings ja käivitage see.
2. Järgige rakenduses ekraanisuuniseid Soundbari lisamiseks.
3. Mõnel mobiilsideseadmel ei pruugi automaatne hüpikaken (teine kuvatõmmis allpool) ilmuda. Kui hüpikaken ei ilmu, vajutage ekraanil Home nuppu „+”. Soundbar lisatakse rakendusse.

Amazon Alexa kasutamise alustamine (sisseehitatud Alexa)

• Amazon Alexa on teenus, mida pakub Amazon.
- Olenevalt mudelist või geograafilisest piirkonnast ei pruugita seda funktsiooni toetada.
- Funktsioon toetab ainult valitud keeli ja toetatud funktsioonid võivad olenevalt geograafilisest piirkonnast erineda.
- Teavet tootespetsifikatsiooni või ühilduvuse kohta leiate Samsungi veebilehelt (www.samsung.com).

Alexat saab kasutada muusika esitamiseks, uudiste kuulamiseks, ilmaennustuse vaatamiseks ja koduseadmete juhtimiseks.

Amazon Alexa kasutamiseks on vaja Amazoni kontot, et ühendada Soundbar võrgu kaudu.

1. Installige mobiilseadmesse rakendus SmartThings ja avage see.
2. Sisestage Alexa konto, järgides rakenduses kuvatavaid suuniseid, ja seejärel logige teenusesse sisse.

"Alexa" VÕI 3 Sec Soundbari ülaosa

1. Alexa teenuse kasutamiseks aktiveerige Alexa häälega või hoidke Soundbari nuppu (Mitu funktsiooni) 3 sekundit vajutatuna.

2. Hoidke nuppu (Mitu funktsiooni) Alexa häälega aktiveerimiseks 3 sekundit vajutatuna. Hääletuvastuse lubamiseks rääkige, kui nupp on vajutatud olekus.
   • LED-näidiku olek Soundbaril muutub olenevalt Alexa olekust. Vaadake üksikasju lk 31.

Käiviti + käsklus

Asjad, mida proovida Näited, mida öelda
Helitugevuse juhtimine	„Alexa, tõsta helitugevust.“
	„Alexa, langeta helitugevust.“
Amazon Musicus voogedastatava sisu kuulamine	„Alexa, mängi džässi.“
Taasesituse juhtimine	„Alexa, esita järgmist lugu.“
	„Alexa, peata muusika.“
	„Alexa, mis laul see on?“
Ilmateave „Alexa, milline on ilm?“
Taimeri seadistamine „Alexa, seadista taimer 10 minutile.“

Alexa kasutamise alustamine Amazoni tootega (töötab Alexaga)

• Olenevalt mudelist või geograafilisest piirkonnast ei pruugita seda funktsiooni toetada.
• Funktsioon toetab ainult valitud keeli ja toetatud funktsioonid võivad olenevalt geograafilisest piirkonnast erineda.
• Teavet tootespetsifikatsiooni või ühilduvuse kohta leiate Samsungi veebilehelt (www.samsung.com).
• Seda teenust pakub Amazon ja selle pakkumine võidakse igal ajal lõpetada. Samsung ei vastuta teenuse saadavuse eest.
• Rakenduse Amazon Alexa kuva võidakse ette teatamata muuta.

Ühendage ja kasutage koos Amazoni tootega (Amazon Echo)

Saate oma Soundbari juhtimiseks kasutada Amazon Echo toodet ja nautida Amazon Echo pakutavaid muusikateenuseid. Amazon Alexa kasutamiseks on vaja Amazoni kontot, et ühendada Soundbar võrgu kaudu.

1. Installige mobiilseadmesse rakendus SmartThings ja avage see.
2. Sisestage Alexa konto, järgides rakenduses kuvatavaid suuniseid, ja seejärel logige teenusesse sisse.

Häälkäskluste abil Soundbari juhtimine

- Amazon Echo teenus, mida saate oma Soundbariga kasutada, on piiratud muusikaga. Muudele Amazon Echo pakutavatele teenustele, nagu uudised ja ilm, pääsete juurde ainult oma Amazon Echo toote kaudu.

* Häälkäskluste kasutamine Soundbari puhul, mille nimi on Elutuba

Tegevus Häälkäsklus
Helitugevuse seadmine väärtusele 5 „Alexa, määra helitugevuseks 5 elutoas“
Helitugevuse suurendamine „Alexa, suurenda helitugevust elutoas“
Heli vaigistamine „Alexa, vaigista heli elutoas“
Raadiojaama KISS FM kuulamine „Alexa, esita Kiss FM-i elutoas“
Järgmise laulu esitamine „Alexa, järgmine lugu elutoas“
Heli peatamine „Alexa, peata heli elutoas“
Heli väljalülitamine „Alexa, lülita heli välja elutoas“

Alexa näidiku olek

LED-näidiku olek Soundbaril muutub olenevalt Alexa olekust, nagu on näidatud allpool.

Alexa olek LED-näidik Soundbaril
Ootel	Väljas
Kuulamine
Mõtlemine
Rääkimine
Taimeri märguanded ja meeldetuletused
Teavitus
Alexa teenus pole saadaval
Võrk lahutatud
Mikrofon väljas

Tap Soundi kasutamine

Puudutage mobiilseadmega Soundbari, et esitada mobiilseadmest heli Soundbari kaudu.

• See funktsioon ei pruugi olenevalt mobiilseadmest toetatud olla.
• See funktsioon ühildub ainult Samsungi mobiilseadmetega, milles töötab Android 8.1 või uuem versioon.

1. Lülitage mobiilseadmes sisse funktsioon Tap Sound.

2. Lisateabe saamiseks funktsiooni sisselülitamise kohta vaadake allpool jaotist „Funktsiooni Tap Sound lubamine“.

3. Puudutage mobiilseadmega Soundbari. Valige kuvatavas sönumiaknas „Alusta kohe“. Mobiilseadme ja Soundbari vahel luuakse Bluetooth-ühendus.

4. Esitage mobiilseadmest heli Soundbari kaudu.

5. See funktsioon ühendab mobiilseadme Bluetoothi kaudu Soundbariga, tuvastades vibratsiooni, mis tekib, kui seade puudutab Soundbari.

6. Ärge puudutage mobiilseadmega Soundbari teravaid nurki. See võib Soundbari või mobiilseadet kriimustada või kahjustada.
7. Soovitatav on katta mobiilseade ümbrisega. Puudutage örnalt laia ala Soundbari ülaosal, kasutamata liigselt jõudu.
8. Selle funktsiooni kasutamiseks värskendage rakendus SmartThings uusimale versioonile. Funktsioon ei pruugi olenevalt rakenduse versioonist toetatud olla.

Funktsiooni Tap Sound lubamine

Kasutage rakendust SmartThings, et funktsioon Tap View, Tap Sound sisse lülitada.

1. Avage mobiilseadmes rakendus SmartThings.
2. Valige mobiilseadmes rakenduse SmartThings kuval (≡→ ).
3. Lülitage „Tap View, Tap Sound“ sisse, et funktsioon toimiks, kui mobiilseade liigutatakse Soundbari lähedale.

MÄRKUSED

• Kui mobiilseade on energiasäästurežiimis, siis funktsioon Tap Sound ei tööta.
• Funktsioon Tap Sound ei pruugi töötada, kui Soundbari lähedal on näiteks elektriseadmeid, mis põhjustavad raadiohäireid. Veenduge, et raadiohäireid tekitada võivad seadmed oleksid Soundbarist piisavalt kaugel.

• See funktsioon ei pruugi olla mönedes riikides saadaval.

Ühendamine ja kasutamine Apple'i tootega

• AirPlay 2 abil saate juhtida oma kodu helisüsteemi iPhone'i, iPadi, HomePodi või Apple TV kaudu.
• Samsung Soundbar toetab AirPlay 2-te ja vajab opsüsteemi iOS 11.4 või uuemat versiooni.

MÄRKUS

- Veenduge, et Soundbar on ühendatud Wi-Fi-võrku. (Vt „2. meetod. Wi-Fi (juhtmevaba võrgu) kaudu ühendamine“)

10 SEINAKINNITUSE PAIGALDAMINE

Ettevaatusabinõud paigaldamisel

• Paigaldage ainult vertikaalsele seinale.
- Ärge paigaldage seda kõrge temperatuuri või niiskustasemega kohta.
- Kontrollige, kas sein on toote raskuse kandmiseks piisavalt tugev. Kui ei ole, siis tugevdage seina või valige muu paigalduskoht.
- Ostke ja kasutage kinnituskruvisid või -ankruid, mis on mõeldud kasutamiseks teie seina materjaliga (kipsplaat, metallplaat, puitsein jne). Võimaluse korral kinnitage tugikruvid tüüblitega.
- Ostke seinakinnituse kruvid vastavalt selle seina tüübile ja paksusele, millele soovite Soundbari kinnitada.
- Läbimõõt: M5
- Pikkus: soovitatavalt vähemalt 35 mm.
- Enne Soundbari seinale paigaldamist ühendage selle kaablid välisseadmetega.
- Enne seadme paigaldamist veenduge, et see oleks välja lülitatud ja toiteallikast lahti ühendatud. Vastasel juhul võib see põhjustada elektrilöögi.

Seinakinnituse komponendid

Seinakinnitusjuhik

x2

x 2

(M4 x L10)

Hoidikkruvi Kruvi

Seinakinnituskronstein

1. Asetage Seinakinnitusjuhik vastu seinapinda.

• Seinakinnitusjuhik peab olema loodis.

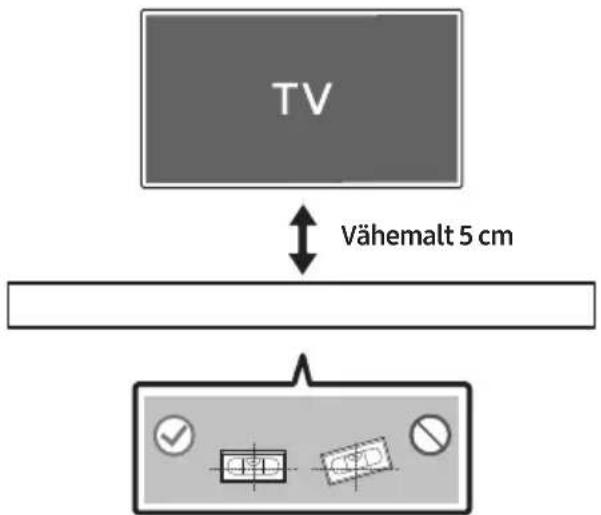

- Kui teler on seinale kinnitatud, paigaldage Soundbar vähemalt 5 cm telerist allapoole.

TV Vähemalt 5 cm

1. Joondage Seinakinnitusjuhiku keskjoon teleri keskjoonega (kui paigaldate Soundbari teleri alla) ja seejärel kinnitage Seinakinnitusjuhik teibiga seinale.

- Kui te ei paigalda teleri alla, seadke Keskjoon paigalduskoha keskkohta.

Keskjoon

1. Kasutage pliiatsit, et märgistada augud ja eemaldage Seinakinnitusjuhik.

1. Kasutades sobiva suurusega puuri, puurige kummagi märgistuse kohale seina sisse auk.

- Kui märgistused ei vasta tihvtide asendile, siis kinnitage enne tugikruvide sisestamist aukudesse kindlasti sobivad tüüblid. Tüüblite kasutamisel veenduge, et puuritavad augud oleksid kasutatavate tüüblite jaoks piisavalt suured.

1. Lükake kruvi (pole kaasas) läbi iga Hoidikkruvi ja seejärel keerake köik kruvid kindlalt tugikruvi aukudesse.

1. Paigaldage 2 Seinakinnituskronstein õiges suunas Soundbari põhjale, kasutades 2 Kruvi.

3 cm või rohkem o - + ø Mikrofon

Joondage Soundbari keskkoht paigaldades teleri keskkohaga, nagu on näidatud joonisel.

Paigutage Soundbar telerist vähemalt 3 cm kaugusele, et hääletuvastuse kasutamisel ei tekiks häireid.

MÄRKUSED

• Veenduge, et Soundbar oleks paigutatud tasasele ja tugevale pinnale.
- Kui seadme ja teleri vahel pole piisavalt ruumi, võib see põhjustada hääletuvastuse ja akustilisi probleeme.

12 TARKVARA- VÄRSKENDUS

Automaatne värskendus

Kui Soundbar on Internetiga ühendatud, värskendatakse tarkvara automaatselt isegi siis, kui Soundbar on välja lülitatud.

- Automaatse värskendamise funktsiooni kasutamiseks peab Soundbar olema Internetiga ühendatud. Wi-Fi-ühendus Soundbariga löpetatakse, kui Soundbari toitejuhe vooluvörgust eemaldatakse või vool katkeb. Pärast toitekatkestust või toitejuhtme uuesti ühendamist lülitage Soundbar sisse ja seejärel ühendage see uuesti Internetiga.

USB kaudu värskendamine

Soundbari põhi SERVICE Mikro-USB ja USB vaheline adapterikaabel (pole kaasas)

Samsung võib pakkuda tulevikus Soundbari süsteemile püsivaravärskendusi.

Kui saadaval on värskendus, saate Soundbari värskendada, kui ühendate Soundbari pesaga

SERVICE USB-seadme, mis sisaldab püsivaravärskendust.

1. Avage veebisait (www.samsung.com) ja otsige klienditoe menüüst mudeli nime.

- Lisateavet värskenduse kohta vaadake täiendusjuhendist.

1. Laadige alla täiendusfail (USB-le).
2. Pakkige fail lahti, luues sama nimega kausta.
3. Salvestage loodud kaust USB-seadmesse ja seejärel ühendage USB-seade Soundbariga.
4. Lülitage Soundbar sisse. Seejärel värskendatakse toodet 3 minuti jooksul.

LED-näidik Valge liigub vasakult paremale ja paremalt vasakule

• Värskendamise ajal ärge lülitage seadet välja ega eemaldage USB-seadet.
• Kui kollane LED-tuli põleb pärast tarkvaravärskenduse lõpulejõudmist, tähendab see seda, et lisaks on pooleli mõni muu värskendamine. Sel juhul lülitage toide välja või eemaldage USB-seade.
• Kui värskendamist ei toimu, ühendage Soundbari toitejuhe uuesti.
• Kui uusim versioon on installitud, siis värskendamist ei toimu.
• Olenevalt USB-seadme tüübist ei pruugita värskendamist toetada.

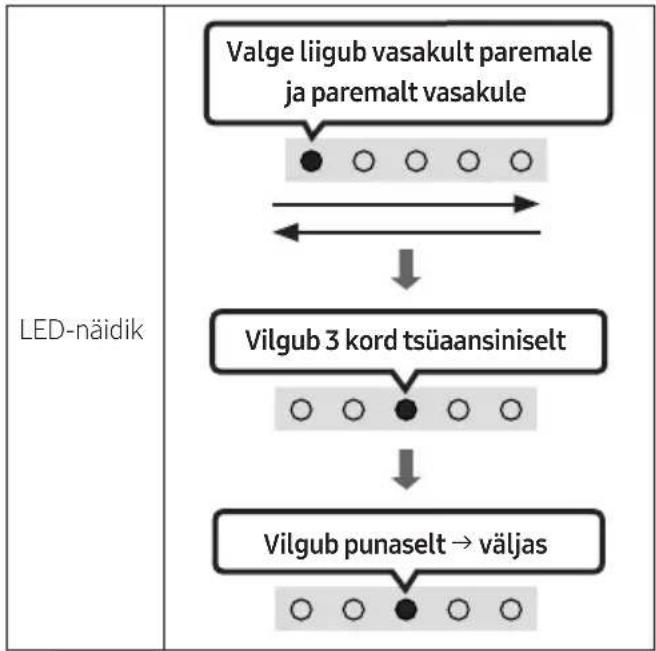

Lähtestamine

5 Sec - +

Kui Soundbar on sisse lülitatud, hoidke selle korpusel nuppe — + (Helitugevus) samal ajal vähemalt 5 sekundit vajutatuna. LED-ekraan muutub allpool näidatud viisil ja seejärel Soundbar lähtestatakse.

ETTEVAATUST!

- Köik Soundbari sätted lähtestatakse. Tehke seda toimingut ainult siis, kui lähtestamine on nõutav.

13 TÖRKEOTSING

Enne abi otsimist kontrollige järgmist.

Soundbar ei lülitu sisse.

→Kontrollige, kas Soundbari toitejuhe on korralikult pistikupesaga ühendatud.

Soundbar töötab korrapäratult.

→Eemaldage toitejuhe ja ühendage see uuesti.
→Eemaldage toitejuhe välisseadme küljest ja proovige uuesti.
→Kui puudub signaal, lülitub Soundbar kindla aja möödudes automaatselt välja. Lülitage seade sisse. (Vt lk 11.)

Kaugjuhtimispult ei tööta.

→Suunake kaugjuhtimispult otse Soundbarile.
→Vahetage patareid.

Punane LED-näidik Soundbaril jääb põlema.

→ Mikrofon on välja lülitatud. Lülitage mikrofon sisse. (Vt lk 9.)

Soundbar ei väljasta heli.

→Soundbari helitugevus on liiga madal või see on vaigistatud. Reguleerige helitugevust.
→Kui ühendatud on välisseade (digiboks, Bluetooth-seade, mobiilseade vms), reguleerige välisseadme helitugevust.
→Teleri heli väljastamiseks valige Soundbar. (Samsungi teler: Avaleht (
Seaded ( ⚙→ Heli → Heliväljund → valige Soundbar)

→Kaabel ei pruugi olla Soundbariga korralikult ühendatud. Eemaldage kaabel ja ühendage uuesti.
→Eemaldage toitejuhe täielikult, ühendage uuesti ja lülitage toide sisse.
→ Lähtestage toode ja proovige uuesti. (Vt lk 38.)

Teler ei ole ühendatud HDMI (ARC) kaudu.

→Kontrollige, kas HDMI-kaabel on ühendatud korralikult pesaga ARC. (Vt lk 17)
→Ühendamine ei pruugi ühendatud välisseadme (digiboks, mängukonsool vms) töttu võimalik olla. Looge ühendus otse Soundbariga.
→HDMI-CEC ei pruugi olla teleris aktiveeritud. Lülitage CEC teleri menüüs sisse. (Samsungi teler: Avaleht (→Seaded (→Üldine → Välisseadme haldur → Anynet+ (HDMI-CEC) PÖLEB)

Heli puudub, kui loote teleriga ühenduse režiimis HDMI (ARC).

→Teie seade ei saa sisendsignaali esitada. Lülitage teleri heliväljund PCM-ile või Dolby Digitalile. (Samsungi teleri puhul: Avaleht ( → Seaded ( ) → Heli → Täpsemad seaded → Digitaalväljundheli vorming)

Soundbar ei loo ühendust Bluetoothi kaudu.

→Uue seadme ühendamiseks lülitage Bluetoothi kaudu sidumise režiimi.
(Vajutage kaugjuhtimispuldil nuppu ✝ PAIR või hoidke nuppu ⚙ (Mikrofon sisse/välja) korpusel vähemalt 5 sekundit vajutatuna.)
→Kui Soundbar on ühendatud muu seadmega, siis eemaldage esmalt see seade, enne kui seadme vahetate.
→Ühendage uuesti pärast seadmest Bluetooth-kõlarite loendi eemaldamist.
(Samsungi teler: Avaleht (n)→
Seaded ( → Heli → Heliväljund → Bluetooth Kölarite loend)
→Eemaldage toitepistik ja ühendage uuesti, seejärel proovige veel kord.
→ Lähtestage toode ja proovige uuesti. (Vt lk 38.)

Bluetoothi kaudu ühendamisel heli kaob.

→Mõned seadmed (nt mikrolaineahjud, juhtmevabad marsruuterid jms) võivad Soundbarile liiga lähedal asudes tekitada raadiohäireid.
→Kui Bluetoothi abil ühendatud seade viiakse Soundbarist liiga kaugele, võib helikatkeda. Liigutage seade Soundbarile lähemale.
→Kui mõni teie kehaosa on kokkupuutes Bluetooth-transiiveriga või toode on paigaldatud metallesemele, võib heli katkeda. Kontrollige paigalduskeskkonda ja kasutustingimusi.

Wi-Fi-ga ei saa ühendust luua.

→Kontrollige, kas juhtmevaba ruuter on sisse lülitatud.
→Lülitage ruuter välja ja uuesti sisse, seejärel proovige veel kord.
→Soundbar ei saa ühendust luua, kui juhtmevaba signaal on liiga nõrk. Proovige liigutada ruuterit Soundbarile lähemale või võimalusel kõrvaldada mis tahes takistused, mis jäävad Soudbari ja ruuteri vahele.
→Uue juhtmevaba ruuteri korral peate kölari vörguseaded uuesti konfigureerima.

Soundbar ei lülitu koos teleriga automaatselt sisse.

→Kui lülitate Soundbari teleri vaatamise ajal välja, siis toite sünkroonimine teleriga keelatakse. Köigepealt lülitage välja teler.

14 LITSENTS

DOLBY AUDIO

Avatud lähtekoodidega seotud päringute ja küsimuste saatmiseks võtke ühendust Samsung Open Source'iga (http://opensource.samsung.com)

16 OLULINE TEENUSEGA SEOTUD MÄRKUS

• Selles kasutusjuhendis toodud pildid ja joonised on vaid viiteks ning võivad toote tegelikust välimusest erineda.
• Rakenduda võivad administratiivtasud, kui
  (a) kutsute välja tehniku ja tootel ei ole defekti (kasutusjuhendit pole loetud),
  (b) viite seadme hoolduskeskusse ja tootel ei ole defekti (kasutusjuhendit pole loetud).
• Administratiivtasu antakse teile teada enne tehniku visiiti.

17 TEHNILISED ANDMED JA TEAVE

Tehnilised andmed

Mudeli nimi HW-S60A / S61A
Mass 3,0 kg
Mõõtmed (L × K × S) 764,0 x 68,0 x 125,0 mm
Töötemperatuuri vahemik +5°C kuni +35°C
Õhuniiskuse vahemik 10 % ~ 75 %
VÕIMENDINimiväljundvõimsus	(30W x 2) + (30W x 2) + (30W x 2) + 20W
Toetatud esitamisvormingud	LPCM 2ch, Dolby AudioTM(toetab Dolby® Digital), DTS
JUHTMEVABA SEADME VÄLJUNDVÕIMSUSWi-Fi maksimaalne saatja võimsus	100 mW 2,4 GHz – 2,4835 GHz korral, 200 mW5,15 GHz – 5,25 GHz korral, 100 mW 5,25 GHz –5,35 GHz & 5,47 GHz – 5,725 GHz korral
JUHTMEVABA SEADME VÄLJUNDVÕIMSUSBT maksimaalne saatja võimsus	100 mW 2,4 GHz – 2,4835 GHz korral

MÄRKUSED

• Samsung Electronics Co., Ltd jätab endale öiguse tehnilisi andmeid ette teatamata muuta.
  • Mass ja möötmed on ligikaudsed.

Ettevaatust! Soundbar taaskäivitub automaatselt, kui lülitate Wi-Fi sisse/välja.

Üldine elektritarve puhkerežiimil (W)	5,2W
Wi-FiPordi inaktiveerimise meetod	Vajutage Soundbari põhjapaneelil 30 sekundit nuppuID SET, et Wi-Fi sisse/välja lülitada.
BluetoothPordi inaktiveerimise meetod	Vajutage Soundbari põhjapaneelil 30 sekundit nuppuNETWORK, et Bluetooth sisse/välja lülitada.

Käesolevaga kinnitab Samsung, et see raadioseade vastab direktiivi 2014/53/EL ja Ühendkuningriigi asjakohaste öigusaktide nõuetele.

Vastavusdeklaratsiooni täisteksti leiate järgmiselt veebiaadressilt: http://www.samsung.com, avage jaotis Tootetugi ja sisestage mudeli nimi.

Antud seadet võib kasutada kõigis EL-i riikides ja Ühendkuningriigis.

Selle seadme 5 GHz WLAN-i (Wi-Fi või SRD) funktsiooni võib kasutada ainult sisetingimustes.

[Selle toote patareide öige löppkäitlemine]

(Kehtib eraldi jäätmekogumissüsteemidega riikides)

Selline märgistus patareil, kasutusjuhendil või pakendil viitab sellele, et selles tootes sisalduvaid patareisid ei tohi tööea lõpus kasutusest kõrvaldada koos muude olmejäätmetega. Patareil olev keemiliste sümbolite Hg, Cd või Pb märgistus näitab, et patarei elavhõbeda-, kaadmiumi- või pliisisaldus on üle EÜ direktiivis 2006/66 nimetatud etalontaseme.Kui patareisid ei visata nõuetekohaselt ära, võivad need ained kahjustada inimeste tervist või keskkonda.

Loodusvarade kaitsmiseks ja materjalide taaskasutamise soodustamiseks eraldage patareid muudest jäätmetest ning löppkäidelge need kohaliku tasuta patareitagastussüsteemi kaudu.

Selle toote öige löppkäitlemine

(Elektri- ja elektrooniliste seadmete jäätmed)

(Kehtib eraldi jäätmekogumissüsteemidega riikides)

Selline märgistus tootel, tarvikutel või kirjanduses viitab sellele, et toodet ja selle elektroonilisi tarvikuid (nt laadijat, peakomplekti, USB-kaablit) ei tohi tööea lõpus kasutusest kõrvaldada koos teiste olmejäätmetega. Selleks et vältida jäätmekäitluse käigus keskkonna või inimeste tervise kahjustamist, eraldage need seadmed muud tüüpi jäätmetest ja suunake need vastutustundlikult ringlusse, et edendada materjalivarude jätkusuutlikku taaskasutust.

Kodukasutajad peavad võtma ühendust kas edasimüüjaga, kellelt nad toote ostsid, või kohaliku omavalitsusega, et saada lisateavet selle kohta, kuhu ja kuidas on võimalik viia seadmed keskkonnahoidlikuks taaskasutuseks.

Ärikasutajad peavad võtma ühendust tarnijaga ja kontrollima ostulepingu tingimusi. Seda toodet ja selle elektroonilisi tarvikuid ei tohi panna muude äritegevuses tekkivate jäätmete hulka.

Teavet Samsungi keskkonnaalaste kohustuste ja tootespetsiifiliste sätestatud kohustuste kohta, nagu REACH, WEEE, akud, vt järgmiselt aadressilt:

Välistoiteallikate ökodisaini nõuded :

www.samsung.com/global/ecodesign_component

SAUGOS INFORMACIJA

SAUGOS İSPĖJIMAI

NENUIMKITE DANGTELIO (ARBA GALINĖS DALIES), KAD SUMAŽINTUMĖTE ELEKTROS SMŪGIO PAVOJŲ.

JRENGINYJE NÉRA DALIŲ, KURIŲ TECHNINĖ PRIEŽIŪRĄ GALI ATLIKTI NAUDOTOJAS. DĖL TECHNINĖS PRIEŽIŪROS DARBŲ KREIPKITĖS L KVALIFIKUOTUS TECHNINĖS PRIEŽIŪROS SPECIALISTUS.
