| Tipo de produto | Serra circular sem fio |
| Marca | HiKOKI |
| Modelo | C18DBL |
| Tensão nominal | 18 V |
| Velocidade à vazio (modo potência) | 5000 min⁻¹ |
| Velocidade à vazio (modo silencioso) | 3000 min⁻¹ |
| Profundidade de corte a 90° | 47 mm |
| Profundidade de corte a 45° | 30 mm |
| Diâmetro da lâmina | 185 mm a 180 mm |
| Peso (com bateria EPTA) | 2,6 kg |
| Tipo de bateria | Lítio-íon (BSL36A18 ou compatível) |
| Carregador compatível | UC18YFSL |
| Modos de funcionamento | Potência, Silencioso (comutável) |
| Freio elétrico | Sim |
| Partida progressiva | Sim |
| Proteção contra sobrecarga | Sim (corte automático) |
| Proteção contra superaquecimento | Sim |
| Iluminação LED | Sim |
| Nível de pressão acústica (LpA) | 89 dB(A) |
| Nível de potência acústica (LwA) | 100 dB(A) |
| Vibração (corte do papelão cinza) | 1,9 m/s² (K=1,5 m/s²) |
| Faixa de temperatura de uso | -5°C a 40°C |
| Manutenção recomendada | Limpar regularmente, verificar lâmina e parafusos, armazenar a <40°C |
Perguntas frequentes - C18DBL HiKOKI
Perguntas dos utilizadores sobre C18DBL HiKOKI
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Serra em formato PDF gratuitamente! Encontre o seu manual C18DBL - HiKOKI e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. C18DBL da marca HiKOKI.
MANUAL DE UTILIZADOR C18DBL HiKOKI
MONTAJE Y FUNCIONAMIENTO
Leia todos os avisos de segurança, instruções, ilustrações e especificações fornecidas com esta ferramenta elétrica.
Se não seguir todas as instruções listadas abaixo, pode provocar um choque elétrico, incêndio e/ou ferimentos graves.
Guarde todos os avisos e instruções para referência futura.
O termo “ferramenta elétrica” em todos os avisos refere-se à sua ferramenta ligada à corrente (com fios) ou à ferramenta elétrica de bateria (sem fi os).
1) Segurança da área de trabalho
a) Mantenha a área de trabalho limpa e bem iluminada.
As áreas escuras ou cheias de material são propícias aos acidentes.
b) Não trabalhe com ferramentas elétricas em ambientes explosivos, tais como na presença de líquidos infl amáveis, gases ou pó.
As ferramentas elétricas criam faíscas que podem incendiar o pó dos fumos.
c) Mantenha as crianças e outras pessoas afastadas quando trabalhar com uma ferramenta elétrica.
As distrações podem fazer com que perca controlo.
2) Segurança elétrica
a) As fichas da ferramenta elétrica devem corresponder à tomada. Nunca modifi que a ficha. Não utilize fichas adaptadoras com ferramentas elétricas ligadas à terra.
As fichas não modificadas e tomadas correspondentes reduzirão o risco de choques elétricos.
Existe um risco acrescido de choques elétricos se o seu corpo estiver ligado à terra.
c) Não exponha ferramentas elétricas à chuva ou condições de humidade.
A entrada de água numa ferramenta elétrica aumentará o risco de choques elétricos.
d) Não abuse do fio. Nunca utilize o fio para transportar, puxar ou desligar a ferramenta elétrica.
Mantenha o fio afastado do calor, óleo, margens afi adas ou peças em movimento.
Os fios danificados ou entrelaçados podem aumentar o risco de choques elétricos.
e) Quando trabalhar com uma ferramenta elétrica no exterior, utilize uma extensão adequada para utilização exterior.
A utilização de um fio adequado para utilização no exterior reduz o risco de choques elétricos.
f) Se não for possível evitar a utilização de uma máquina elétrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (RCD).
A utilização de um RCD reduz o risco de choques elétricos.
3) Segurança pessoal
a) Mantenha-se alerta, esteja atento ao que está a fazer e utilize o bom senso ao trabalhar com uma ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver cansado ou sob a infl uência de drogas, álcool ou medicamentos.
Um momento de desatenção enquanto trabalha com ferramentas elétricas pode resultar em ferimentos pessoais graves.
b) Utilize equipamento de proteção pessoal. Utilize sempre proteção para os olhos.
O equipamento de proteção, tal como uma máscara de pó, sapatos de segurança anti-derrapantes, capacete ou proteção auricular utilizados para condições adequadas reduzirá os ferimentos pessoais.
c) Evite arranques acidentais. Certifi que-se de que o interruptor está na posição de desligado antes de ligar a fonte de alimentação e/ou bateria, levantar ou transportar a ferramenta.
Transportar ferramentas elétricas com o dedo no interruptor ou ativar ferramentas que estão com o interruptor ligado é propício a acidentes.
d) Remova qualquer chave de parafusos ou chave-inglesa de regulação antes de ligar a ferramenta.
Uma chave-inglesa ou de parafusos ligada à parte rotativa da ferramenta pode provocar ferimentos pessoais.
e) Não se estique. Mantenha sempre o controlo e equilíbrio adequados.
Isto permite obter um melhor controlo da ferramenta em situações inesperadas.
f) Vista-se adequadamente. Não use roupas largas ou joias. Mantenha o seu cabelo e roupa longe de peças móveis.
As roupas largas, joias ou cabelo comprido podem fi car presos nas peças móveis.
g) Se forem fornecidos dispositivos para a ligação de extratores de pó e dispositivos de recolha, certifi que-se de que estes estão ligados e são utilizados adequadamente.
A utilização de uma recolha de pó pode reduzir os perigos relacionados com o pó.
h) Não deixe que a familiaridade resultante de uma utilização frequente das ferramentas permita que se torne complacente e ignore os princípios de segurança das ferramentas.
Uma ação descuidada pode causar ferimentos graves numa fração de segundo.
4) Utilização da ferramenta e manutenção
a) Não force a ferramenta elétrica. Utilize a ferramenta correta para a sua aplicação.
A ferramenta correta fará o trabalho melhor e com mais segurança à velocidade para a qual foi concebida.
b) Não utilize a ferramenta elétrica se o interruptor não a ligar ou desligar.
Qualquer ferramenta que não possa ser controlada com o interruptor é perigosa e deve ser reparada.
c) Desligue a ficha da fonte de alimentação e/ou remova a bateria da ferramenta elétrica, se removível, antes de efetuar quaisquer regulações, mudar os acessórios ou armazenar ferramentas elétricas.
Tais medidas de segurança de prevenção reduzem o risco de ligar a ferramenta elétrica acidentalmente.
d) Armazene as ferramentas elétricas fora do alcance das crianças e não permita que pessoas não familiarizadas com a ferramenta elétrica ou com estas instruções utilizem a ferramenta.
As ferramentas elétricas são perigosas nas mãos de utilizadores inexperientes.
e) Efetue a manutenção das ferramentas elétricas e acessórios. Verifi que a existência de desalinhamentos ou dobragens das peças móveis, quebras de peças e quaisquer outras condições que possam afetar o funcionamento da ferramenta elétrica. Se danifi cada, mande reparar a ferramenta antes de utilizar.
Muitos acidentes são causados por ferramentas com má manutenção.
f) Mantenha as ferramentas de corte afiadas e limpas.
As ferramentas de corte com uma manutenção adequada e extremidades afi adas são menos propensas a dobrar e mais fáceis de controlar.
g) Utilize a ferramenta elétrica, acessórios e brocas de ferramentas, etc., de acordo com estas instruções, tendo em consideração as condições de trabalho e o trabalho a ser efetuado.
A utilização de uma ferramenta elétrica para operações diferentes das previstas pode resultar numa situação perigosa.
h) Mantenha as pegas e as superfícies de manuseamento secas, limpas e livres de óleo e graxa.
Pegas de manuseamento escorregadias não permitem a manipulação segura e controlo da ferramenta em situações inesperadas.
5) Utilização e manutenção da ferramenta com bateria
a) Recarregue apenas com o carregador especificado pelo fabricante.
Um carregador que seja adequado para um tipo de bateria pode criar um risco de incêndio quando utilizado com outra bateria.
b) Utilize ferramentas elétricas apenas com as baterias especialmente concebidas.
A utilização de quaisquer outras baterias pode criar um risco de ferimentos e incêndios.
c) Quando não estiver a ser utilizada uma bateria, mantenha-a afastada de outros objetos metálicos, tais como clipes de papel, moedas, chaves, pregos, parafusos ou outros objetos metálicos pequenos que possam fazer uma ligação de um terminal para o outro.
Provocar um curto-circuito dos terminais da bateria pode causar queimaduras ou um incêndio.
d) Em condições abusivas, poderá ser ejetado líquido da bateria. Evite o contacto. Se ocorrer um contacto acidental, lave com água. Se o líquido entrar em contacto com os olhos, procure ajuda médica.
O líquido ejetado da bateria poderá provocar irritações ou queimaduras.
e) Não utilize uma bateria ou ferramenta que esteja danificada ou modificada.
Baterias danificadas ou modificadas podem exibir comportamentos imprevisíveis que podem resultar em incêndio, explosão ou risco de ferimentos.
f) Não exponha uma bateria ou ferramenta a fogo ou temperaturas excessivas.
A exposição ao fogo ou a temperaturas acima dos 130 °C pode causar uma explosão.
g) Siga todas as instruções de carregamento e não carregue a bateria ou a ferramenta fora do intervalo de temperatura especificado nas instruções.
O carregamento incorreto ou a temperaturas fora da gama especificada pode danificar a bateria e aumentar o risco de incêndio.
6) Manutenção
a) Faça a manutenção da sua ferramenta elétrica por um pessoal de reparação qualifi cado e utilize apenas peças de substituição idênticas. Isto garantirá que a segurança da ferramenta elétrica é mantida.
b) Nunca repare as baterias danifi cadas.
A reparação de baterias deve ser executada pelo fabricante ou por prestadores de assistência autorizados.
AVISO
Mantenha afastadas das crianças e pessoas doentes. Quando não estiverem a ser utilizadas, as ferramentas devem ser guardadas fora do alcance das crianças e pessoas doentes.
AVISOS DE SEGURANÇA DA SERRA CIRCULAR A BATERIA
a) PERIGO: Mantenha as mãos afastadas da área de corte e da lâmina. Mantenha a outra mão na pega auxiliar ou caixa do motor.
Se ambas as mãos estiverem a segurar a serra, não podem ser cortadas pela lâmina.
b) Não coloque as mãos debaixo da peça de trabalho. O resguardo não pode protegê-lo da lâmina abaixo da peça de trabalho.
c) Ajuste a profundidade de corte à espessura da peça de trabalho.
Deve ser visível menos de um dente completo dos dentes da lâmina abaixo da peça de trabalho.
d) Nunca segure a peça de trabalho nas suas mãos ou ao longo da perna durante o corte. Fixe a peça de trabalho numa plataforma estável.
É importante fixar a peça corretamente para minimizar a exposição do corpo, dobragem da lâmina ou perda de controlo.
e) Segure a ferramenta elétrica pelas superfícies isoladas, ao efetuar uma operação onde a ferramenta de corte pode entrar em contacto com cablagem oculta ou o seu próprio cabo.
O contacto com um fi o sob tensão pode colocar as peças metálicas expostas sob tensão e provocar choques elétricos ao operador.
f) Ao serrar ao comprido, use sempre uma proteção de serragem ao comprido ou um guia de margens direitas.
Isto melhora a precisão de corte e reduz o risco de dobragem da lâmina.
g) Use sempre lâminas com o tamanho e formato corretos (diamante versus redondo) dos orifícios de fi xação.
As lâminas que não correspondem às ferramentas de montagem da serra vão funcionar excentricamente, causando perda de controlo.
h) Nunca utilize anilhas ou parafusos de lâmina danifi cados ou incorretos.
As anilhas e os parafusos de lâmina foram especialmente concebidos para a serra, para desempenho ideal e segurança de utilização.
- o recuo é uma reação súbita a uma lâmina de serra atracada, presa ou desalinhada, fazendo com que uma serra descontrolada se levante da peça de trabalho, na direção do operador;
- quando a lâmina está atracada ou bastante presa no corte, a lâmina para e a reação do motor faz com que a unidade salte na direção do operador;
- se a lâmina ficar torcida ou desalinhada no corte, os dentes da margem traseira da lâmina podem enterrar-se na superfície superior da madeira, fazendo com que a lâmina saia do corte e salte na direção do operador.
O recuo é o resultado de uma utilização incorreta da serra e/ou condições ou procedimentos incorretos de utilização e pode ser evitado tomando as precauções adequadas, conforme indicado abaixo.
a) Agarre bem a serra com ambas as mãos e posicione os braços de modo a resistir às forças de recuo. Posicione o corpo em qualquer um dos lados da lâmina, mas não alinhado com a lâmina.
O recuo pode fazer com que a serra salte para trás, mas as forças de recuo podem ser controladas pelo operador, se forem tomadas as precauções adequadas.
b) Quando a lâmina está a dobrar ou ao interromper um corte, por qualquer razão, solte o gatilho e segure a serra sem se mexer até a lâmina parar por completo.
Nunca tente remover a serra da peça de trabalho ou puxar a serra para trás enquanto a lâmina está em movimento, caso contrário, podem ocorrer recuos.
Inspezione e tome ações corretivas para eliminar a causa de dobragem da lâmina.
c) Ao reiniciar uma serra na peça de trabalho, centre a lâmina da serra no corte de modo a que os dentes da serra não entrem em contacto com o material.
Se a lâmina da serra se dobrar, pode levantar ou recuar da peça de trabalho quando a serra é reiniciada.
d) Instale painéis grandes para minimizar o risco de aperto e recuo da lâmina.
Os painéis grandes tendem a ceder sob o seu próprio peso. Os apoios têm de ser colocados sob o painel em ambos os lados, perto da linha de corte e da extremidade do painel.
e) Não utilize lâminas rombas ou danifi cadas.
As lâminas não afi adas ou incorretamente instaladas produzem um corte exterior causando fricção excessiva, dobragem da lâmina e recuos.
f) A profundidade da lâmina e as alavancas de bloqueio do ajuste devem estar apertadas e fi xas antes de efetuar o corte.
Se o ajuste da lâmina se mover durante o corte, pode causar dobragem e recuos.
g) Tenha muito cuidado ao serrar em paredes existentes ou outras áreas ocultas.
A lâmina saliente pode cortar objetos que podem causar recuos.
Função do resguardo inferior
a) Confi rme o fecho adequado do resguardo inferior antes de cada utilização. Não utilize a serra se o resguardo inferior não se mover livremente e fechar instantaneamente. Nunca bloqueie o resguardo inferior na posição aberta.
Se a serra cair acidentalmente, o resguardo pode fi car dobrado.
Levante o resguardo inferior com a pega retrátil e certifi que-se de que se move livremente e não toca na lâmina ou em qualquer outra parte, em todos os ângulos e profundidades de corte.
b) Verifi que o funcionamento da mola do resguardo inferior. Se o resguardo e a mola não estiverem a funcionar corretamente, têm de ser reparados antes da utilização.
O resguardo inferior pode funcionar incorretamente devido a peças danifi cadas, resíduos ou uma acumulação de detritos.
c) O resguardo inferior pode ser recolhido manualmente apenas para cortes especiais como "cortes em profundidade" e "cortes compostos". Levante o resguardo inferior recolhendo a pega e assim que a lâmina penetrar o material, o resguardo inferior tem de ser libertado.
Para os restantes cortes, o resguardo inferior deve funcionar automaticamente.
d) Certifi que-se sempre de que o resguardo inferior cobre a lâmina antes de colocar a serra na bancada ou chão.
Um lâmina desprotegida e em rotação vai fazer com a serra se desloque para trás, cortando o que surgir no seu caminho. Atente no tempo que decorre até a lâmina parar após o interruptor ser solto.
AVISOS DE SEGURANÇA ADICIONAIS
-
Não permita a entrada de substâncias estranhas no orifício de ligação da bateria recarregável.
-
Nunca desmonte a bateria recarregável e o carregador.
-
Nunca provoque um curto-circuito na bateria recarregável. Provocar um curto-circuito na bateria vai causar uma corrente elétrica e aquecimento excessivos. Resulta em queimaduras ou danos na bateria.
-
Não elimine a bateria num fogo. Se a bateria for queimada, pode explodir.
-
Quando se usa este aparelho continuamente, ele pode se sobreaquecer, levando a danos no motor e no interruptor. Deixe-o descansar por aproximadamente 15 minutos.
-
Não introduza objetos nas ranhuras de ventilação de ar do carregador. Introduzir objetos metálicos ou infl amáveis nas ranhuras de ventilação de ar do carregador irá resultar em riscos de choques elétricos ou carregador danifi cado.
-
O uso de uma bateria velha pode danificar o recarregador.
-
Leve a bateria à loja onde a comprou assim que autonomia da bateria após o carregamento for demasiado curta para uma utilização prática. Não elimine a bateria gasta.
-
Use protetores de ouvido durante a operação.
-
Utilize apenas um diâmetro de lâmina especificado na máquina.
-
Não utilize um disco abrasivo.
-
Não utilize lâminas de serra deformadas ou fi ssuradas.
-
Não utilize lâminas de serra feitas de aço de alta velocidade.
-
Não utilize lâminas de serra que não estão em conformidade com as características especificadas nestas instruções.
-
Não pare as lâminas de serra através de pressão lateral no disco.
-
Mantenha sempre as lâminas de serra afi adas.
-
Certifique-se de que o resguardo inferior se move suave e livremente.
-
Nunca utilize a serra circular com o resguardo inferior fi xo na posição aberta.
-
Certifique-se de que o mecanismo de retração do sistema do resguardo funciona corretamente.
-
Nunca utilize a serra circular com a lâmina da serra virada para cima ou para o lado.
-
Certifique-se de que o material está livre de substâncias estranhas como pregos.
-
O intervalo das lâminas de serra deve ser de 185 mm a 180 mm.
-
Retire a bateria antes de realizar qualquer ajuste, assistência ou manutenção.
Português
- Tenha cuidado com o coice de travagem.
Esta serra circular possui um travão eléctrico que funciona quando o interruptor é libertado. Uma vez que existe um pouco de coice quando o travão é activado, certifi que-se de que segura bem no corpo principal.
-
Certifique-se de que a fonte de alimentação a utilizar está em conformidade com os requisitos de alimentação especificados na placa de características do produto.
-
Certifique-se de que o interruptor está na posição OFF. Se a bateria for instalada na ferramenta elétrica com o interruptor de alimentação na posição ON, a ferramenta elétrica irá ligar imediatamente, o que pode causar um acidente grave.
-
Quando a área de trabalho é removida da fonte de alimentação, utilize uma extensão de espessura e capacidade nominal sufi cientes. A extensão deve ser mantida o mais curta possível.
-
Evite cortar num estado em que a base tenha fl utuado para cima a partir do material.
Quando a lâmina estiver a dobrar, ou a interromper o corte por alguma razão, solte o gatilho e segure a lâmina sem mover no material até que a serra pare totalmente. Nunca tente remover a serra da peça de trabalho ou puxar a serra para trás enquanto a lâmina estiver em movimento, caso contrário ocorrerá um COICE. Investigue e tome medidas de correção para eliminar a causa da dobragem da lâmina.
- Suporte os painéis de grandes dimensões para minimizar o risco de estrangulamento da lâmina e COICE. Os painéis de grandes dimensões tendem a ceder sob o próprio peso (Fig. 3). Devem ser colocados suportes debaixo do painel em ambos os lados, perto da linha de corte e perto da margem do painel, tal como indicado na Fig. 2.
Para minimizar o risco de estrangulamento da lâmina e coice. Quando a operação de corte obrigar a descansar a lâmina na peça de trabalho, a serra deve ser apoiada na parte maior e a peça mais pequena cortada.
- Tome bastante precaução quando fi zer um “Corte de Bolso” nas paredes existentes ou outras áreas cegas. A lâmina saliente poderá cortar objectos que provoquem um COICE.
NUNCA coloque a sua mão ou dedos atrás da serra (Fig. 4). Se ocorrer um coice, a serra poderia facilmente saltar para trás por cima da mão, podendo provocar ferimentos graves.
-
AVISO: É importante suportar correctamente a peça de trabalho e suportar fi rmemente a serra para evitar perdas de controlo que poderiam causar ferimentos pessoais. A Fig. 5 apresenta um suporte típico da mão na serra.
-
Coloque a parte mais larga na base da serra, na parte da peça de trabalho que está bem suportada, não na secção que irá cair quando for feito um corte. Como exemplos, a Fig. 6 mostra a forma CORRECTA de cortar a extremidade da placa e a Fig. 7 a forma INCORRECTA. Se a peça de trabalho for curta ou pequena, o fi xador está para baixo.
NÃO TENTE SEGURAR OS LOCAIS CURTOS COM A MÃO!
-
Nunca tente serrar com a serra circular virada ao contrário num torno. Isto é extremamente perigoso e pode levar a acidentes graves (Fig. 8).
-
Ao usar a guia, não tente um corte inclinado que permita que o material cortado deslize entre a lâmina da serra e a guia. Se o fizer poderá provocar ferimentos. (Fig. 9, 10)
-
Se a alavanca permanecer solta, criará uma situação muito perigosa. Aperte-a sempre completamente. (Fig. 14)
-
É muito perigoso permitir que a alavanca permaneça solta. Fixe sempre minuciosamente. (Fig. 25)
-
Antes da operação de corte, familiarize-se com o material que vai cortar. Se o material a cortar gerar pós nocivos/tóxicos, certifi que-se de que o saco de pó ou sistema de extração de pó adequado está bem ligado à saída de pó.
Use uma máscara de pó, se disponível.
○ Antes de começar a serrar, certifique-se de que a lâmina da serra atingiu rotações de velocidade máxima.
- Caso a lâmina da serra pare ou faça um ruído anormal, coloque imediatamente o interruptor na posição OFF.
○ Utilizar a serra circular com a lâmina da serra virada para cima ou para o lado é muito perigoso. Essas aplicações invulgares devem ser evitadas.
○ Ao cortar materiais, use sempre óculos de proteção.
○ Após concluir um trabalho, retire a bateria.
-
Após ter instalado a lâmina da serra, volte a certificar-se de que a alavanca de bloqueio está bem fi xa na posição indicada.
-
Não olhe directamente para a luz.
Se os seus olhos estiverem continuamente expostos à luz, sofrerão lesões.
-
Não use o produto se os terminais da ferramenta ou da bateria (montagem da bateria) estiverem deformados. Instalar uma bateria assim pode causar um curto-circuito, o que pode resultar na emissão de fumo ou incêndio.
-
Mantenha os terminais da ferramenta (montagem da bateria) livres de limalhas e de pó.
○ Antes do uso, certifique-se de que limalhas e pó não se acumulam na área dos terminais.
○ Durante a utilização, tente evitar que limalhas ou pó na ferramenta caiam sobre a bateria.
- Quando suspender o funcionamento ou após o uso, não deixe a ferramenta numa área onde possa estar exposta a queda de limalhas ou de pó. Se o fizer pode causar um curto-circuito, o que pode resultar na emissão de fumo ou incêndio.
-
Não utilize a ferramenta apenas com a função de soprador.
-
Utilize sempre a ferramenta e a bateria a temperaturas entre -5 °C e 40 °C.
-
Use uma serra de aparas que sirva para cortar madeira.
-
Use uma serra de aparas com uma velocidade indicada que seja igual ou superior à velocidade de rotação apresentada na ferramenta.
PRECAUÇÕES PARA A BATERIA DE IÕES DE LÍTIO
Para aumentar a vida útil, a bateria de iões de lítio está equipada com uma função de proteção para impedir a transmissão de corrente.
Nos casos 1 a 3 descritos abaixo, quando utilizar este produto, mesmo que esteja a premir o interruptor, o motor pode parar. Isto não constitui uma avaria, sendo o resultado da função de proteção.
- Quando a carga restante da bateria se esgotar, o motor para.
Nesse caso, carregue-a imediatamente.
-
Se a ferramenta estiver sobrecarregada, o motor pode parar. Neste caso, solte o interruptor da ferramenta e elimine as causas da sobrecarga. De seguida, pode voltar a utilizá-la.
-
Se a bateria estiver sobreaquecida em condições de sobrecarga, a alimentação da bateria pode parar. Neste caso, pare de utilizar a bateria e deixe-a arrefecer. De seguida, pode voltar a utilizá-la.
Além disso, tenha em consideração os seguintes avisos e precauções.
AVISO
Para evitar antecipadamente qualquer fuga na bateria, produção de calor, emissão de fumo, explosão e ignição, certifi que-se de que toma as seguintes precauções.
- Certifi que-se de que limalhas e pó não se acumulam na bateria.
- Durante o trabalho, certifique-se de que limalhas e pó não caem na bateria.
○ Certifique-se de que quaisquer limalhas e pó que caiam na ferramenta durante os trabalhos não se acumulam na bateria.
O Não guarde uma bateria não utilizada num local exposto a limalhas e ao pó.
○ Antes de guardar uma bateria, remova quaisquer limalhas e pó que possam existir na mesma e não a guarde com peças metálicas (parafusos, pregos, etc.).
-
Não perfure a bateria com objetos afiados como pregos, não lhe bata com um martelo, e não pise, arremesse, nem submeta a bateria a impactos físicos severos.
-
Não utilize uma bateria que pareça estar danificada ou deformada.
-
Não utilize a bateria com a polaridade invertida.
-
Não a ligue diretamente a quaisquer tomadas elétricas ou tomadas de isqueiro de automóvel.
-
Não utilize a bateria para fins que não os especificados.
-
Se a bateria não carregar completamente mesmo após ter passado o tempo de recarregamento especificado, pare imediatamente de a recarregar.
-
Não coloque nem submeta a bateria a temperaturas elevadas ou a alta pressão, como as de um forno microondas, secador, ou recipiente de alta pressão.
-
Afaste-a imediatamente do fogo quando forem detetados fugas ou maus odores.
-
Não utilizar em locais onde seja produzida uma forte eletricidade estática.
-
Se a bateria apresentar fugas, maus odores, produção de calor, descoloração ou deformações, ou parecer funcionar de forma anormal durante a utilização, recarregamento ou armazenamento, remova-a imediatamente do equipamento ou do carregador da bateria e pare de a utilizar.
-
Não mergulhe a bateria nem permita que quaisquer fl uídos vertam para o interior. Entrada de líquido condutor, tal como água, pode causar danos que podem resultar em incêndio ou explosão. Guarde a bateria num local fresco e seco, longe de materiais infl amáveis e combustíveis. As atmosferas de gás corrosivo devem ser evitadas.
PRECAUÇÃO
- Se o líquido vertido pela bateria entrar nos seus olhos, não os esfregue e lave-os bem com água fresca e limpa como água da torneira e contacte imediatamente um médico.
Se não for tratado, o líquido pode provocar problemas nos olhos.
-
Se o líquido verter para a sua pele ou roupa, lave-as imediatamente com água limpa como água da torneira. Existe a possibilidade do líquido provocar irritação cutânea.
-
Se se deparar com ferrugem, maus odores, sobreaquecimento, descoloração, deformações e/ou outras irregularidades ao utilizar a bateria pela primeira vez, pare de utilizá-la e devolva-a ao seu fornecedor ou vendedor.
AVISO
Se uma substância estranha condutora entrar no terminal da bateria de iões de lítio, a bateria pode sofrer um curto-circuito causando um incêndio. Ao armazenar a bateria de iões de lítio, cumpra as regras dos conteúdos seguintes.
Não coloque os resíduos condutores, pregos e fios como fio de ferro ou fio de cobre na caixa de armazenamento.
Para evitar curtos-circuitos, coloque a bateria na ferramenta ou coloque a tampa da bateria para armazenamento de modo a que não seja possível ver o ventilador.
SOBRE O TRANSPORTE DA BATERIA DE IÕES DE LÍTIO
Ao transportar uma bateria de iões de lítio, tenha em conta as seguintes precauções.
AVISO
Informe a empresa de transporte que uma embalagem contém uma bateria de iões de lítio, informe a companhia da sua potência de saída e siga as instruções da empresa de transporte ao planifi car o transporte.

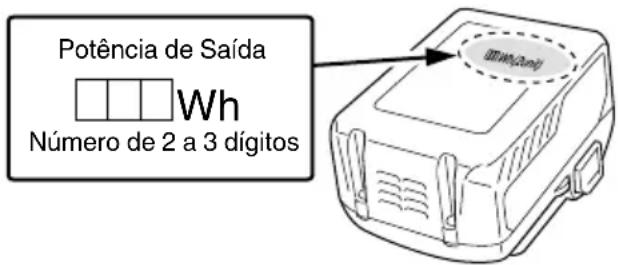

○ As baterias de iões de lítio que excedem uma potência de saída de 100 Wh são consideradas incluídas na classifi cação de carga Mercadorias Perigosas e requerem procedimentos especiais de registo.
Para transporte para o estrangeiro, deve obedecer à legislação internacional e às regras e regulamentos do país de destino.
NOMES DOS COMPONENTES (Fig. 1 – Fig. 27)
| 1 | Interruptor |
| 2 | Bloqueio do interruptor |
| 3 | Alavanca de profundidade de corte |
| 4 | Guarda inferior |
| 5 | Parafuso |
| 6 | Anilha (B) |
| 7 | Lâmina de serra |
| 8 | Peça guia |
| 9 | Base |
| 10 | Alavanca de inclinação |
| 11 | Alavanca de bloqueio |
| 12 | Parafuso de orelhas de aperto do guia |
| 13 | Luz LED |
| 14 | Bateria |
| 15 | Chave de barra sextavada (grande) |
| 16 | Pega |
| 17 | Interruptor de seleção de modo |
| 18 | Luz do indicador de modo silencioso |
| 19 | Interruptor de indicação da autonomia da pilha |
| 20 | Luz de indicação da autonomia da pilha |
Português
| 21 | Interruptor de modo de iluminação |
| 22 | Luz do indicador de modo de iluminação |
| 23 | Guia |
| 24 | Adaptador de recolha de pó |
| 25 | Anilha (A) |
SÍMBOLOS
AVISO
De seguida, são apresentados os símbolos utilizados para a máquina. Assimile bem seus signifi cados antes da utilização.
 | C18DBL: Serra circular a bateria |
 | Para reduzir o risco de lesão, o utilizador deve ler o manual de instruções. |
 | Utilize sempre proteção para os olhos. |
 | Utilize sempre proteção para os ouvidos. |
 | Apenas para países da UENão deixe ferramentas elétricas no lixo doméstico!De acordo com a diretiva europeia 2012/19/UE sobre ferramentas elétricas e eletrónicas usadas e a implementação de acordo com a lei nacional, as ferramentas elétricas no fi nal da vida útil devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem ecológica. |
| V Tensão nominal | |
| n_0 | Velocidade sem carga |
| Ligar | |
| Desligar | |
| Desconectar a bateria | |
| Interruptor seletor de modo | |
| Capacidade da bateria | |
| Interruptor de indicação da autonomia da bateria | |
| Autonomia da bateria quase esgotada. Recarregue a bateria assim que possível | |
| Autonomia da bateria a metade. | |
| Autonomia da bateria sufi ciente. | |
| Ação proibida | |
ACESSÓRIOS-PADRÃO
Além da unidade principal (1 unidade), a embalagem contém os acessórios listados na página 193.
Os acessórios de série estão sujeitos a mudanças sem aviso prévio.
APLICAÇÕES
Cortar vários tipos de madeira.
ESPECIFICAÇÕES
| Modelo C18DBL | |||
| Tensão 18 V | |||
| Velocidade sem carga | 5000 min ^-1 (Modo de alimentação)3000 min ^-1 (Modo silencioso) | ||
| Capacidade | Profundidade de corte | 90° | 47 mm |
| 45° | 30 mm | ||
| Peso* 2,6 kg | |||
* De acordo com o procedimento EPTA 01/2014 Dependendo da bateria conectada.
O peso mais pesado é medido com BSL36A18 (vendido separadamente).
NOTA
Devido ao programa contínuo de pesquisa e desenvolvimento da HiKOKI, as especificações aqui contidas estão sujeitas a mudanças sem aviso prévio.
Controlo eletrónico
○ Arranque suave
○ Proteção contra sobrecarga
Esta função de proteção desliga a alimentação ao motor em caso de sobrecarga do motor ou uma redução ostensiva da velocidade rotacional durante o funcionamento.
Quando a função de proteção de sobrecarga é ativada, o motor pode parar.
Neste caso, solte o interruptor da ferramenta e elimine as causas da sobrecarga.
Depois disso pode voltar a utilizá-la.
O Proteção contra sobreaquecimento
Esta função de proteção desliga a alimentação ao motor e para a ferramenta elétrica em caso de sobreaquecimento do motor durante o funcionamento.
Quando a função de proteção de sobreaquecimento é ativada, o motor pode parar.
Neste caso, solte o interruptor da ferramenta e arrefeça-o durante alguns minutos.
Depois disso pode voltar a utilizá-la.
O Função de comutação de velocidade de rotação (Modo de alimentação / Modo silencioso)
(Função de interruptor de Modo de alimentação / Modo silencioso)
Cada vez que pressiona o Interruptor do Seletor de Modo, o modo de funcionamento é alterado. (Fig. 17)
O Modo silencioso reduz as RPM máximas do motor permitindo um trabalho mais efi ciente com menos ruído. A Luz Indicadora do Modo Silencioso acende-se no Modo Silencioso.
Quando a carga aumenta durante o Modo silencioso, a ferramenta muda automaticamente para o Modo de alimentação e reverte para o Modo silencioso quando a carga diminuir.
No Modo de alimentação, não se realiza a mudança para o Modo silencioso mesmo quando a carga diminui.
NOTA
Para permitir alterações de modo, puxe o interruptor uma vez após instalar a bateria.
O Não sujeite o painel do interruptor a choques fortes nem o parta. Pode resultar em problemas.
CARREGAMENTO
Antes de utilizar a ferramenta elétrica, carregue a bateria da seguinte forma.
- Ligue o cabo de alimentação do carregador à tomada.
Ao ligar a ficha do carregador a uma tomada, a luz piloto pisca a vermelho (Em intervalos de 1 segundo).
- Introduza a bateria no carregador.
Introduza fi rmemente a bateria no carregador conforme mostrado na Fig. 23.
- Carregamento
Ao introduzir uma bateria no carregador, o carregamento inicia e a luz piloto acende de forma fi xa a vermelho. Quando a bateria fi ca completamente carregada, a luz piloto pisca a vermelho. (Em intervalos de 1 segundo) (Consulte a Tabela 1)
- Indicação de luz piloto
As indicações da luz piloto serão aquelas mostradas na Tabela 1, de acordo com o estado do carregador ou da bateria recarregável.
Tabela 1
| Indicações da luz piloto | ||||
| Luz piloto (vermelha) | Antes do carregamento | Pisca | Acende-se durante 0,5 segundos. Não se acende durante 0,5 segundos. (desliga-se durante 0,5 segundos) | |
| Durante o carregamento | Acende-se | Acende-se de forma fi xa | ||
| Carregamento completo | Pisca | Acende-se durante 0,5 segundos. Não se acende durante 0,5 segundos. (desliga-se durante 0,5 segundos) | ||
| Espera em caso de sobreaquecimento | Pisca | Acende-se durante 1 segundo. Não se acende durante 0,5 segundos. (desliga-se durante 0,5 segundos) | Bateria sobreaquecida. Não é possível carregar. (O carregamento inicia quando a bateria arrefecer). | |
| Carregamento impossível | Tremeluz | Acende-se durante 0,1 segundos. Não se acende durante 0,1 segundos. (desliga-se durante 0,1 segundos) | Avaria na bateria ou no carregador | |
- Em relação às temperaturas e ao tempo de carregamento da bateria.
As temperaturas e o tempo de carregamento serão aqueles mostrados na Tabela 2
Tabela 2
| Bateria\Carregador | UC18YFSL | |
| Tensão de carregamento | V 14,4 – 18 | |
| Peso kg 0,5 | ||
| Temperaturas às quais a bateria pode ser recarregada | 0°C – 50°C | |
| Tempo de carregamento para capacidade da bateria, aprox. (A 20°C) | ||
| 1,5 Ah | mín. | 22 |
| 2,0 Ah | mín. | 30 |
| 2,5 Ah | mín. | 35 |
| 3,0 Ah | mín. | 45 |
| 4,0 Ah | mín. | 60 |
| 5,0 Ah | mín. | 75 |
| Número de células da bateria | 4 – 10 | |
NOTA
O tempo de recarregamento pode variar conforme a temperatura e a tensão da fonte de alimentação.
PRECAUÇÃO
Quando o carregador da bateria tiver sido usado de forma contínua, este estará quente, constituindo assim a causa das falhas. Assim que o carregamento estiver concluído, aguarde 15 minutos até o próximo carregamento.
-
Desligue o cabo de alimentação do carregador da tomada.
-
Segure bem o carregador e retire a bateria.
NOTA
Certifique-se de que retira a bateria do carregador após a utilização e, de seguida, guarde-a.
PRECAUÇÃO
Se a bateria for carregada enquanto está quente porque foi deixada durante um longo período de tempo num local sujeito a luz solar direta ou porque a bateria foi utilizada recentemente, a luz piloto do carregador acende-se durante 1 segundo, não se acende durante 0,5 segundos (desliga-se durante 0,5 segundos). Nesse caso, deixe primeiro a bateria arrefecer e, de seguida, inicie o carregamento.
Português
- Quando a luz piloto tremeluzir (em intervalos de 0,2 segundos), procure e retire quaisquer objetos estranhos no conetor de bateria do carregador. Se não houver qualquer objeto estranho, é provável que a bateria ou o carregador estejam avariados. Dirija-se ao centro de assistência autorizado.
O Uma vez que o microcomputador integrado demora cerca de 3 segundos a confi rmar que a bateria a ser carregada com o carregador é retirada, aguarde no mínimo 3 segundos antes de voltar a introduzi-la para continuar o carregamento. Se a bateria for novamente introduzida no espaço de 3 segundos, esta pode não ser carregada adequadamente.
Se a luz piloto não piscar a vermelho (todos os segundos) mesmo que o cabo do carregador esteja ligado à alimentação, significa que o circuito de proteção do carregador pode estar ativado.
Retire o cabo ou fi cha da alimentação e, de seguida, volte a ligá-lo após cerca de 30 segundos. Se não fi zer com que a luz piloto pisque a vermelho (todos os segundos), leve o carregador para o centro de assistência autorizado da HiKOKI.
MONTAGEM E UTILIZAÇÃO
| Ação Figura Página | ||
| Ajuste de precisão de paralelismo 11 195 | ||
| Ajuste de precisão de perpendicularidade | 12 196 | |
| Ajuste de precisão da posição da peça guia | 13 196 | |
| Ajustar a profundidade de corte 14 196 | ||
| Linha de corte 15 196 | ||
| Funcionamento do interruptor 16 196 | ||
| Acerca da função de seleção de modo (*1) | 17 196 | |
| Indicador da autonomia da bateria 18 197 | ||
| Utilizar a luz LED | 19 197 | |
| Montar o guia (vendido separadamente) | 20 197 | |
| Montar o adaptador de recolha de pó (vendido separadamente) | 21 197 | |
| Remover e introduzir a bateria | 22 197 | |
| Carregamento | 23 197 | |
| Cortar em ângulos retos 24 198 | ||
| Corte inclinado (na direção +45°) | 25 198 | |
| Desmontar a lâmina da serra | 26 198 | |
| Montar a lâmina da serra | 27 199 | |
| Selecionar acessórios | — | 200 |
(*1) Acerca da função de seleção de modo
De cada vez que o interruptor de seletor de modo é premido, o modo de funcionamento é alterado.
Quando o Modo silencioso é selecionado, a luz indicadora do Modo silencioso acende.
O Modo silencioso reduz as RPM máximas do motor permitindo um trabalho mais eficiente com menos ruído.
Se a carga aumentar enquanto o motor está a funcionar no Modo silencioso, este muda automaticamente para o Modo de alimentação.
Além disso, se a carga diminuir novamente, este volta automaticamente para o Modo silencioso.
No Modo de alimentação, não se realiza a mudança para o Modo silencioso mesmo quando a carga diminui.
| Modo | Velocidade sem carga |
| Alimentação | 5000 min-1 |
| Silencioso | 3000 min ^-1 |
NOTA
O modo altera-se apenas após a bateria ser instalada e o interruptor ser premido uma vez.
O modo atual será mantido mesmo que o interruptor esteja ligado/desligado ou a bateria seja removida/reinserida.
MANUTENÇÃO E INSPEÇÃO
1. Inspecionar a lâmina da serra
Uma vez que a utilização de uma lâmina de serra romba vai reduzir a efi ciência e causar possíveis avarias do motor, afi e ou substitua a ferramenta assim que detetar abrasão.
2. Inspeccionar os parafusos de montagem
Inspeccione regularmente todos os parafusos de montagem e certifi que-se de que estão bem apertados. Caso algum parafuso esteja solto, reaperte-o imediatamente. Caso contrário, pode resultar em ferimentos graves.
3. Manutenção do motor
O enrolamento do motor do aparelho é o “coração” da ferramenta elétrica. Tome o devido cuidado para garantir que o enrolamento não se danifica e/ou fica molhado com óleo ou água.
4. Manutenção do resguardo inferior
Para um funcionamento seguro e adequado, mantenha sempre a máquina e as ranhuras de ventilação limpas. O resguardo inferior deve ser sempre capaz de mover-se livremente e retrair automaticamente. Como tal, mantenha sempre limpa a área em torno do resguardo inferior. Remova o pó e as aparas ventilando com ar comprimido ou com uma escova.
5. Limpar o exterior
Quando a ferramenta elétrica estiver manchada, limpe com um pano suave e seco ou um pano humedecido em água com sabão. Não utilize solventes clorídricos, gasolina ou diluentes, uma vez que derretem plásticos.
6. Armazenamento
Guardar num local abaixo dos 40ÃãC e fora do alcance das crianças.
NOTA
Armazenar baterias de iões de lítio.
Certifique-se de que as baterias de iões de lítio foram totalmente carregadas antes de armazená-las.
O armazenamento prolongado (3 meses ou mais) das baterias com pouca carga pode resultar em deterioração do desempenho, redução significativa do tempo de utilização das baterias ou tornar as baterias incapazes de manter a carga.
Contudo, um tempo de utilização da bateria significativamente reduzido pode ser recuperado carregando e utilizando repetidamente as baterias duas a cinco vezes.
Se o tempo de utilização da bateria for extremamente curto apesar do carregamento e utilização repetidos, considere as baterias esgotadas e compre baterias novas.
PRECAUÇÃO
Na operação e na manutenção das ferramentas elétricas, devem-se observar as normas de segurança e os padrões prescritos por cada país.
Aviso importante sobre as baterias para as ferramentas sem fi os da HiKOKI.
Utilize sempre uma das nossas baterias originais designadas. Não podemos garantir a segurança e o desempenho da nossa ferramenta elétrica sem fios quando é utilizada com baterias diferentes das baterias designadas por nós ou quando a bateria é desmontada e modifi cada (assim como desmontagem e substituição das células ou outras peças internas).
GARANTIA
Garantimos que a HiKOKI Power Tools obedece às normas legislativas de cada país. Esta garantia não cobre avarias ou danos derivados de má utilização, abuso ou desgaste normal. Em caso de queixa, envie a Ferramenta elétrica, não desmontada, juntamente com o CERTIFICADO DE GARANTIA que se encontra no fundo destas instruções de utilização, para um centro de assistência autorizado da HiKOKI.
Informação a respeito de ruídos e vibração do ar
Os valores medidos foram determinados de acordo com a EN62841 e declarados em conformidade com a ISO 4871.
Nível de potência sonora ponderado A medido: 100 dB (A) Nível de pressão sonora ponderado A medido: 89 dB (A) Incerteza K: 3 dB (A)
Use proteção auditiva.
Os valores totais da vibração (soma do vector triax) são determinados de acordo com a norma EN62841.
Cortar aglomerado:
Valor de emissão de vibrações a_h = 1,9 m/s^2 Incerteza K = 1,5 m/s^2
O valor total de vibração declarado foi medido de acordo com um método de teste padrão e pode ser utilizado para comparar ferramentas.
Pode também ser utilizado numa avaliação preliminar de exposição.
AVISO
O valor de emissão de vibrações durante a utilização da ferramenta elétrica pode ser diferente do valor total declarado, consoante as formas de utilização da ferramenta.
Identificar as medidas de segurança para proteger o operador, que são baseadas numa estimativa de exposição nas atuais condições de utilização (tendo em conta todas as partes do ciclo de funcionamento, tais como os tempos em que a ferramenta é desligada e quando está a funcionar ao ralenti, além do tempo de acionamento do gatilho).
NOTA
Devido ao programa contínuo de pesquisa e desenvolvimento da HiKOKI, as especificações aqui contidas estão sujeitas a mudanças sem aviso prévio.
ALLMÄNNA SÄKERHETSVARNINGAR FÖR ELEKTRISKA VERKTYG
WARNING
- AVISOS DE SEGURANÇA DA SERRA CIRCULAR A BATERIA
- Função do resguardo inferior
- AVISOS DE SEGURANÇA ADICIONAIS
- Português
- PRECAUÇÕES PARA A BATERIA DE IÕES DE LÍTIO
- AVISO
- PRECAUÇÃO
- SOBRE O TRANSPORTE DA BATERIA DE IÕES DE LÍTIO
- NOMES DOS COMPONENTES (Fig. 1 – Fig. 27)
- SÍMBOLOS
- ACESSÓRIOS-PADRÃO
- APLICAÇÕES
- NOTA
- Controlo eletrónico
- CARREGAMENTO
- MANUTENÇÃO E INSPEÇÃO
- Inspecionar a lâmina da serra
- Inspeccionar os parafusos de montagem
- Manutenção do motor
- Manutenção do resguardo inferior
- Limpar o exterior
- Armazenamento
- Aviso importante sobre as baterias para as ferramentas sem fi os da HiKOKI.
- GARANTIA
- Informação a respeito de ruídos e vibração do ar
- ALLMÄNNA SÄKERHETSVARNINGAR FÖR ELEKTRISKA VERKTYG
- WARNING
Marca : HiKOKI
Modelo : C18DBL
Categoria : Serra
