Produkttype	Trådløs sirkelsag
Merke	HiKOKI
Modell	C18DBL
Nominell spenning	18 V
Turtall uten belastning (kraftmodus)	5000 min⁻¹
Turtall uten belastning (stillemodus)	3000 min⁻¹
Skjæredybde ved 90°	47 mm
Skjæredybde ved 45°	30 mm
Bladdiameter	185 mm til 180 mm
Vekt (med batteri EPTA)	2,6 kg
Batteritype	Litium-ion (BSL36A18 eller kompatibel)
Kompatibel lader	UC18YFSL
Driftsmoduser	Kraft, Stille (omstillbar)
Elektrisk brems	Ja
Mykstart	Ja
Overbelastningsbeskyttelse	Ja (automatisk avstenging)
Overopphetingsbeskyttelse	Ja
LED-belysning	Ja
Lydtrykknivå (LpA)	89 dB(A)
Lydeffektnivå (LwA)	100 dB(A)
Vibrasjon (kutting av grå papp)	1,9 m/s² (K=1,5 m/s²)
Brukstemperaturområde	-5 °C til 40 °C
Anbefalt vedlikehold	Rengjør regelmessig, kontroller blad og skruer, oppbevar under 40 °C

Ofte stilte spørsmål - C18DBL HiKOKI

Hvordan endre driftsmodus (kraft/stille)?

Trykk på modusvelgerbryteren (referanse 17) for å veksle mellom kraftmodus og stillemodus. I stillemodus lyser indikatorlampen (referanse 18) og maksimal hastighet reduseres til 3000 min⁻¹. Modus kan kun endres etter at batteriet er installert og avtrekkeren er aktivert én gang.

Hva er maksimal skjæredybde for sagen C18DBL?

Skjæredybden er justerbar. Ved 90° når den 47 mm, og ved 45° 30 mm. Bruk dybdespaken (referanse 3) for å justere.

Hvordan montere eller fjerne sagbladet?

Fjern først batteriet. Bruk den medfølgende sekskantnøkkelen (referanse 15) for å løsne bolten (referanse 5) og fjerne skiven (referanse 6). Bytt bladet i henhold til rotasjonsretningen, og skru deretter fast. Se figur 26-27 i håndboken for mer informasjon.

Hva gjør jeg hvis sagen ikke starter eller stopper plutselig?

Kontroller først batteriet: lad det om nødvendig. Overbelastnings- eller overopphetingsbeskyttelsen kan ha slått av strømmen. Vent noen minutter til verktøyet er avkjølt, og prøv igjen. Hvis problemet vedvarer, lever verktøyet til et autorisert servicesenter.

Hvordan vedlikeholde nedre beskyttelse?

Den nedre beskyttelsen må alltid bevege seg fritt og lukke seg automatisk. Rengjør området rundt beskyttelsen regelmessig med trykkluft eller en børste for å fjerne støv og spon. Kontroller at fjæren fungerer før hver bruk.

Hvilken type batteri skal brukes med sagen C18DBL?

Bruk kun originale HiKOKI litium-ion-batterier, som modell BSL36A18 (selges separat). Bruk av andre batterier kan kompromittere sikkerhet og ytelse.

Hvordan unngå tilbakeslag under kutting?

Hold sagen godt med begge hender, stå på siden av bladet, og støtt arbeidsstykket ordentlig. Bruk skarpe og godt strammede blad. Ikke tving kuttet, og slipp avtrekkeren hvis bladet setter seg fast. Se detaljerte sikkerhetsadvarsler i håndboken.

Hvordan tolke indikatorene på laderen UC18YFSL?

Den røde lampen blinker én gang per sekund før lading; lyser fast under lading; blinker én gang per sekund når ladingen er fullført. Rask blinking (0,1 s) indikerer en feil. Se tabell 1 i håndboken for mer informasjon.

Hvilke tilbehør følger med sagen?

Emballasjen inneholder hovedenheten, guiden (referanse 23), støvoppsamlingsadapteren (referanse 24), sekskantnøkkelen (referanse 15) og et sagblad. Standardtilbehør kan endres uten varsel.

Hvordan oppbevare sagen og batteriet over lengre tid?

Oppbevar verktøyet på et tørt og kjølig sted, under 40 °C, utilgjengelig for barn. For litium-ion-batteriet, lad det fullt før langtidsoppbevaring. Hvis det forblir ubrukt i mer enn 3 måneder, lad det regelmessig for å unngå kapasitetstap.

BRUKSANVISNING C18DBL HiKOKI

Kortslutning av batteripolerna kan orsaka brännskada eller brand.

5. Rengöring av utsidan

Brug af støvopsamling kan reducere støvrelaterede risici.

Anvendelse af andre batteripakker kan muligvis give risiko for tilskadekomst og brand.

Årsager til tilbageslag og relaterede advarsler

d) Understøt store brædder for at mindske risikoen for, at klingen kommer i klemme og slår tilbage.

Hvis klingejusteringen skifter under savning, kan det medføre, at klingen binder og slår tilbage.

Bær desuden støvmaske, hvis den er forhåndenværende.

1. Hvis dū opdager rust, ubehagelig lugt, misfarvning, deforming og/eller andre uregelmæssigheder, når du anvender batteriet for første gang, skal du undlade at anvende det og returnere det til din leverandør eller forhandler.

ADVARSEL

* I henhold til EPTA-procedure 01/2014

Les alle sikkerhetsadvarslene, instruksjoner, illustrasjoner og spesifikasjoner som medfølger.

Følges ikke alle instruksjonene under, kan det medføre elektrisk støt, brann og/eller alvorlig personskade.

Ta vare på alle varsler og instruksjoner for fremtidig bruk.

Betegnelsen “elektroverktøy” i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.

a) Hold arbeidsområdet rent og godt opplyst.

b) Bruk aldri elektroverktøy på steder med fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv.

Støv eller gasser kan antennes av gnister fra elektroverktøyet.

c) La aldri barn eller andre personer stå i nærheten när du bruker et elektroverktøy.

Du kan bli forstyrret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet

a) Støpslet på elektroverktøyet må passe med vegguttaket. Du må aldri endre støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy.

Uendrede støpsler og passende uttak vil redusere faren for elektrisk støt.

b) Unngå å komme i kontakt med jordede overflater slik som rør, radiatorer, komfyrer eller kjøleskap.

c) La aldri elektroverktøyet utsettes for regn eller fuktighet.

Dersom det kommer vann inn i elektroverktøyet, kan det øke faren for elektrisk støt.

d) Ikke skad ledningen. Bruk aldri ledningen til å bære, trekke eller kople fra elektroverktøyet.

Hold strømledningen unna varme, olje, skarpe kanter eller bevegelige deler.

Skadde eller sammenfi Itrede ledninger øker faren for elektriske støt.

e) Når du bruker elektroverktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk.

Bruk av en skjøteledning som er beregnet for utendørs bruk, vil redusere faren for elektrisk støt.

f) Hvis bruk av elektroverktøyet i et fuktig område ikke kan unngås, bruk et strømuttak med jordfeilbryter.

Bruk av jordfeilbryter reduserer faren for elektriske støt.

3) Personlig sikkerhet

a) Vær påpasselig, se hva du gjør og bruk sunn fornuft når du bruker et elektroverktøy.

Du må aldri bruke et elektroverktøy när du er sliten eller trett, eller dersom du er påvirket av narkotiske stoffer, alkohol eller medisiner.

b) Bruk personlig verneutstyr. Ha alltid på deg vernebriller.

Bruk av verneutstyr som en støvmaske, sklisikre vernesko, vernehjelm eller hørselsvern i passende forhold vil redusere personskader.

c) Forhindre utilsiktet start av elektroverktøyet. Pass på at bryteren på elektroverktøyet er slått av før verktøyet koples til veggkontakten og/eller batteriet, eller før verktøyet løftes eller bæres.

Hvis du holder fi ngeren på bryteren när du bærer elektroverktøyet, eller dersom bryteren er slått på när det er koblet til en strømkilde kan det oppstå ulykker.

d) Fjern eventuelle justeringsnøkler eller skrunøkler før du slår på elektroverktøyet.

Dette vil gi deg bedre kontroll over elektroverktøyet i uventede situasjoner.

Løse klær, smykker eller langt hår kan vikle seg inn i de bevegelige delene.

g) Hvis verktøyet leveres med en støvsamler eller annet oppsamlingsutstyr, må du passe på at disse monteres og brukes på riktig måte.

Bruk av støvoppsamler kan redusere støvrelaterte farer.

h) Ikke ta lett på eller overse sikkerhetsprinsippene for verktøyet selv om du har blitt godt kjent med det som følge av hyppig bruk.

En uforsiktig handling kan på brøkdelen av et sekund forårsake alvorlige personskader.

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres.

Riktig elektroverktøy vil gjøre arbeidet lettere og tryggere i den brukshastigheten det er beregnet til.

b) Ikke bruk elektroverktøyet dersom av/påknappen ikke virker.

Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres.

c) Kople støpslet fra strømkilden og/eller ta batteripakken ut av elektroverktøyet, hvis dette er mulig, før du foretar justeringer, skifter tilbehør eller legger vekk elektroverktøy.

Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet ved et uhell.

d) Lagre elektroverktøyet som ikke er i bruk utilgjengelig for barn, og la aldri personer som ikke er kjent med elektroverktøyet eller denne brukerveiledningen, bruke elektroverktøyet.

Elektroverktøy er farlige hvis det brukes av uerfarne personer.

e) Vedlikehold elektroverktøy og tilbehør. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet, må det repareres før det brukes.

Mange ulykker oppstår på grunn av dårlig vedlikehold av elektroverktøy.

f) Hold skjæreverktøy skarpe og rene.

Riktig vedlikehold av skjæreverktøy med skarpe skjærekanter vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere.

Norsk

g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning.
Hvis elektroverktøyet brukes til andre operasjoner enn det er beregnet for, kan det oppstå farlige situasjoner.
h) Hold håndtak og gripefl ater tørre, rene og fri for olje og fett.
Glatte håndtak og gripefl ater hindrer trygg håndtering og kontroll av verktøyet i uventede situasjoner.

5) Bruk og vedlikehold av batteridrevet verktøy

a) Batteriet skal kun lades opp med en lader som er angitt av produsenten.
En lader som passer for én batteripakke, kan forårsake brannfare hvis den brukes med andre batteripakker.
b) Bruk bare elektroverktøyet med spesifi sert type batteripakke.

Bruk av andre batteripakker kan føre til brannfare og skader.

c) Når batteripakken ikke er i bruk, hold det unna andre metallgjenstander som binderser, mynter, spiker, skruer eller andre små metallgjenstander som kan skape en forbindelse mellom batteripolene.

Kortslutning av batteripolene kan forårsake skader eller brann.

d) Under uvørne forhold kan væske sprute ut fra batteriet, unngå kontakt. Hvis kontakt skulle oppstå, skyll med store mengder vann. Hvis væsken kommer i kontakt med øynene, må du også søke medisinsk hjelp.

Batterivæsken kan forårsake irritasjon eller brannsår.

e) Ikke bruk en batteripakke eller et verktøy som er skadet eller modifi sert.

Skadede eller modifi serte batterier kan ha en uforutsigbar oppførsel som medfører brann, eksplosjon eller fare for skade.

f) Ikke eksponer en batteripakke eller et verktøy for ild eller for høy temperatur.

Eksponering for ild eller temperaturer over 130 °C kan forårsake en eksplosjon.

g) Følg alle ladeinstruksjoner og lad ikke batteripakken eller verktøyet utenfor temperaturområdet som er angitt i instruksjonene.

Feil lading eller lading ved temperaturer utenfor det angitte området kan skade batteriet og øke risikoen for brann.

6) Service

a) La kvalifisert servicepersonell som kun bruker originale reservedeler utføre service på elektroverktøyet.

Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes.

b) Utfør aldri service på skadede batteripakker.

Service på batteripakker skal kun utføres av produsenten eller godkjente serviceleverandører.

FORHOLDSREGLER

Hold avstand til barn og svakelige personer.

Når det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer.

SIKKERHETSADVARSLER FOR BATTERIDREVET SIRKELSAG

Fremgangsmåte for skjæring

a) ⚠️ FARE: Hold hender unna skjæreområdet og -bladet. Hold den andre hånden på hjelpehåndtaket, eller motorhuset.

Hvis du holder begge hendene på sagen, kan de ikke skjære seg på bladet.

b) Ikke grip mot undersiden av arbeidsstykket.

Vernet kan ikke beskytte deg fra bladet under arbeidsstykket.

c) Juster skjæredybde til tykkelsen på arbeidsstykket.

Mindre enn en full tann fra sagbladet skal synes under arbeidsstykket.

d) Du må aldri holde arbeidsstykket i hendene eller legge det over beinet når du skjærer. Fest arbeidsstykket til en stabil plattform.

Det er viktig å støtte arbeidet skikkelig for å minimere eksponering av kroppen, sammenbinding av blader eller tap av kontroll.

e) Hold elektroverktøyet på isolerte gripeoverflater när du utfører en operasjon, hvor skjæreverktøyet kan komme i kontakt med skjulte kabler eller egen kabel.

Berøring med en strømførende ledning vil gjøre at det også går strøm gjennom eksponerte metalldeler i elektroverktøyet og kan gi brukeren elektrisk støt.

f) Ved kløyving må du alltid bruke et kløyvegjerde eller rettkantet styreskinne.

Dette øker nøyaktigheten til skjæringen og reduserer og risikoen for sammenbinding av blader.

g) Bruk alltid blader med riktig størrelse og form (diamant vs. rund) på akselhullet.

Blader som ikke passer med monteringsutstyret til sagen vil gå skjevt, som forårsaker tap av kontroll.

h) Bruk aldri skadet eller gale bladskyllere eller bolter.

Bladskyllerne og bolten er spesielt laget til din sag, for å sikre optimal ytelse og brukssikkerhet.

Tilbakeslag årsaker og beslektede advarsler

- tilbakeslag er en plutselig reaksjon til et sagblad som er kommet i klemme, satt seg fast eller forskjøvet. Dette gjør at en ukontrollert sag løftes opp, ut av arbeidsstykket og mot brukeren;

- när bladet sitter i klemme eller har satt seg fast idet sagsnittet lukkes ned, stopper bladet og motorreaksjonen dytter enheten raskt bakover mot brukeren;

- hvis bladet blir vridd eller feiljustert i kuttet, kan tennene på den bakre kanten av bladet grave seg inn i toppfl aten på treverket slik at bladet klatrer ut av sagsnittet og hopper tilbake mot brukeren.

Tilbakeslag inntreffer som følge av feil bruk av sagen og/eller uriktig fremgangsmåte og dårlige betingelser for betjening. Det kan unngås ved å ta de nødvendige forholdsregler, slik de er beskrevet nedenfor.

a) Hold sagen godt med begge hender og legg armene slik at de kan motstå kreftene fra tilbakeslaget. Plasser kroppen på hver side av bladet, men ikke i en rett linje fra bladet.

Tilbakeslag kan gjøre at sagen hopper bakover, men kreftene fra tilbakeslaget kan kontrolleres av brukeren dersom man tar nødvendige forholdsregler.

b) Når bladet låses, eller hvis du skulle avbryte skjæringen, slipper du avtrekkeren og holder sagen i ro i materialet inntil bladet har stanset helt opp.

Prøv aldri å fjerne sagen fra treverket eller å trekke sagen bakover mens bladet er i bevegelse. Dette kan føre til tilbakeslag.

Undersøk årsaken til at bladene låser seg og gjør nødvendige tiltak for å korrigere forholdene.

c) Når du skal begynne å sage i arbeidsstykket igjen, plasser sagbladet i sentrum av sagsnittet slik at sagtennene ikke sitter i treverket.

Dersom et sagblad låser seg, kan det vandre oppover eller slå tilbake fra arbeidsstykket idet du starter opp sagen.

d) Sikre store plater for å minimere risikoen for at bladet kommer i klemme og slår tilbake.

Store plater har lett for å sige under sin egen vekt. Du må plassere støtter under platen på begge sider, nær skjærelinjen og platekanten.

e) Ikke bruk sløve eller skadde blader.

Bruk av uslipte blader eller blader som er satt inn feil, vil gi et smalt sagsnitt, som vil føre til overdreven friksjon, låsing av bladet og tilbakeslag.

f) Spakene som brukes til å låse bladdybden og justeringen av skråkanten, må være stramt sikret før du begynner å skjære.

Hvis bladets justering endres mens du skjærer, kan det føre til at bladet låser seg eller tilbakeslag.

g) Vær ekstra forsiktig når du sager i eksisterende vegger eller andre blindområder.

Det utstikkende bladet kan skjære i gjenstander, noe som kan forårsake tilbakeslag.

Nedre vern

a) Kontroller at det nedre vernet er forsvarlig lukket før hvert bruk. Ikke bruk sagen dersom det nedre vernet ikke beveger seg fritt og lukkes øyeblikkelig. Du må aldri klemme det nedre vernet åpent eller binde det fast.

Dersom du skulle miste sagen i bakken, kan det nedre vernet bli bøyd.

Løft det nedre vernet med inntrekksspaken og pass på at det beveger seg fritt og ikke berører bladet eller andre deler i alle vinkler og skjæredybder.

b) Kontroller funksjonen til fjæren i det nedre vernet. Dersom vernet og fjæren ikke fungerer skikkelig, må de til service før bruk.

Det nedre vernet kan bevege seg tregt på grunn av skader på deler, gummiavleiringer eller opphopning av skrot.

c) Det nedre vernet kan kun trekkes inn manuelt ved spesielle kutt, som "dypskjæring" og "sammensatte kutt". Hev det nedre vernet med inntrekksspaken. Så snart bladet begynner å skjære inn i treverket, må du slippe det nedre vernet.

Ved andre typer skjæring skal det nedre vernet fungere automatisk.

d) Kontroller alltid at det nedre vernet dekker bladet før du legger sagen ned på benken eller gulvet.

Dersom bladet er ubeskyttet mens det går på tomgang, vil sagen vandre bakover og skjære gjennom alt som ligger i veien.

Vær oppmerksom på tiden det tar for bladet å stanse etter at du har sluppet bryteren.

FLERE SIKKERHETSADVARSLER

1. Ikke la fremmedlegemer komme inn i åpningen for tilkopling av oppladbart batteri.

2. Ikke demonter det oppladbare batteriet eller laderen.

3. Aldri kortslutt det oppladbare batteriet. Kortslutning av batteriet vil medføre et kraftig elektrisk støt og overoppheting. Det vil føre til brannskader eller at batteriet skades.

4. Ikke kast batteriet på et bål. Hvis batteriet er brent, kan det eksplodere.

5. Når maskinen brukes kontinuerlig, kan det forekomme overoppheting som kan forårsake skader på motor og bryter. Haskinen må få hvile i ca. 15 minutter før den tas i bruk igjen.

6. Ikke plasser gjenstander i laderens ventilasjonsåpninger. Dersom metallgjenstander eller brennbare gjenstander føres inn i laderens ventilasjonsåpninger kan det føre til elektriske støt eller at laderen blir ødelagt.
7. Bruk av et utladet batteri vil skade ladeapparatet.
8. Ta med batteriet til butikken der det ble kjøpt så snart batteriets levetid etter oppladning er for kort til praktisk bruk. Ikke kast et utladet batteri.
9. Bruk øreplugger for å beskytte ørene ved bruk.
10. Bruk kun bladdiameteren som er angitt på maskinen.
11. Ikke bruk et grovt hjul.
12. Ikke bruk deformerte eller sprukne sagblader.
13. Ikke bruk sagblader laget av hurtigstål.
14. Ikke bruk sagblader som ikke følger kjennetegnene beskrevet i disse instruksene.
15. Ikke stans sagbladene ved å klemme skiven fra siden.
16. Hold alltid sagbladene skarpe.
17. Sørg for at det nedre vernet beveger seg jevnt og fritt.
18. Bruk aldri sirkelsagen med det nedre vernet festet i åpen posisjon.
19. Sørg for at inntrekkingsmekanismen til vernesystemet fungerer som det skal.
20. Bruk aldri sirkelsagen med sagbladet vendt oppover eller til siden.
21. Sørg for at treverket er fritt for fremmedlegemer, slik som spikre.
22. Rekkevidden til sagbladene bør være mellom 185 mm og 180 mm.
23. Trekk ut batteriet før du foretar justeringer, service eller vedlikehold.
24. Se opp for tilbakeslag ved bremsing

Denne sirkelsagen er utstyrt med en elektrisk bremse som aktiveres når startbryteren slippes. Du vil merke et visst tilbakeslag når bremsen kopler seg inn og det er derfor viktig å holde godt fast i selve verktøyet.

1. Sørg for at strømkilden som skal brukes er i overensstemmelse med strømravene som er angitt på produktets navneplate.
2. Sørg for at bryteren står på AV. Hvis batteriet er installert i elektroverktøyet med bryteren satt til PÅ, vil elektroverktøyet umiddelbart starte. Dette kan forårsake alvorlige ulykker.
3. Når arbeidsområdet er fjernet fra strømkilden, må du bruke en skjøteledning med tilstrekkelig tykkelse og kapasitet. Skjøteledningen bør være så kort som det lar seg gjøre.
4. Skjæring må ikke utføres med mindre maskinfoten er i kontakt med materialet.

Når bladet binder seg eller driften av en eller annen årsak avbrytes, slipp startbryteren og hold sagen helt i ro i materialet til sagbladet stanser helt opp. Gjør aldri forsøk på å fjerne sagen fra arbeidet eller å dra sagen bakover mens bladet stadig går siden dette kan forårsake KICKBACK (tilbakeslag). Finn årsaken til at bladet binder seg og ordne problemet snarest mulig.

1. Store paneler må understøttes for å forhindre KICKBACK (tilbakeslag) eller at bladet setter seg fast. Store paneler har en tendens til å henge ned på grunn av vekten (Fig. 3). Støtter må derfor plasseres under panelet på begge sider, nær skjærelinjen og nær kanten av panelet som vist i Fig. 2. Reduser risikoen for at bladet setter seg fast eller at det oppstår tilbakeslag. Når arbeidet krever at sagen hviler på arbeidsstykket, må den hvile på den største delen og den minste delen skjæres av.

Norsk

1. Vær ekstra forsiktig ved skjæring av lommer i vegger eller andre blindområder. Bladet kan komme til å skjære over gjenstander og resultere i KICKBACK (tilbakeslag). Plasser ALDRI hånden eller fingrene bak sagen (Fig. 4). Hvis det oppstår tilbakeslag kan sagen lett sprette tilbake over hånden og forårsake en alvorlig ulykke.

2. ADVARSEL: Det er viktig å understøtte arbeidsstykket skikkelig og å holde godt fast i sagen for å unngå og miste kontrollen over verktøyet siden dette kan medføre personskader. Fig. 5 viser et typisk eksempel på god håndstøtte av sagen.

3. Plasser den brede delen av sagfoten på den delen av arbeidsstykket som er forsvarlig understøttet, ikke den delen som vil falle av når sageoperasjonen er utført. Som eksempler viser Fig. 6 RIKTIG måte å skjære over endestykket, og Fig. 7 FEIL måte. Hvis arbeidsstykket er kort eller smalt må det settes fast med klemmer. GJ∅R IKKE FORS∅K PÅ Å HOLDE SMÅ EMNER FAST MED HÄNDEN!

4. Gjør aldri forsøk på å utføre sagarbeider med sirkelsagen spendt fast oppned i en skrustikke. Dette er meget farlig og kan føre til en alvorlig ulykke. (Fig. 8)

5. Når du bruker styreren, må du ikke prøve å kutte skrått, noe som kan få det kuttede materialet til å sli mellom sagbladet og styreren. Å gjøre det kan føre til personskade. (Fig. 9, 10)

6. Dersom spaken er løs kan det skape en svært farlig situasjon. Du må alltid klemme den skikkelig. (Fig. 14)

7. Det er svært farlig å la spaken være løs. Pass alltid på å trykke den helt ned. (Fig. 25)

8. Kontroller materialet du skal skjære før du begynner. Hvis du forventer at skjærematerialet vil gi fra seg skadelig / giftig støv, må du passe på at støvsekken eller andre egnede støvfjerningssystemer er koblet til støvuttaket skikkelig.

Bruk også støvmasken, dersom denne er tilgjengelig.

○ Kontroller at sagbladet roterer med full hastighet før du begynner å skjære.

○ Dersom sagbladet stanser eller gir fra seg unormale lyder under bruk, må du straks skru AV bryteren.

Det er svært farlig å bruke sirkelsagen med sagbladet vendt oppover eller til siden. Unngå å bruke sagen på denne ualminnelige måten.

○ Trekk ut batteriet når du er ferdig med en skjæreoppgave.

1. Kontroller at läsespaken er forsvarlig flyttet til foreskrevet posisjon etter at du har festet sagbladet.

2. Ikke se direkte inn i lyset.

Hvis øynene dine blir konstant utsatt for lyset kan de bli skadet.

1. Ikke bruk produktet hvis verktøyet eller batteriterminalene (batterifestet) er deformert.

Installasjon av et slikt batteri kan føre til kortslutning, som kan føre til røykutslipp eller antenning.

1. Hold verktøyets terminaler (batterifeste) fri for spon og støv.

○ Før bruk må du sørge for at spon og støv ikke har samlet seg i området rundt terminalene.

○ Forsøk å unngå at spon eller støv på verktøyet faller ned på batteriet.

○ Når du avbryter operasjonen eller etter bruk, må du ikke forlate verktøyet i et område der det kan bli utsatt for fallende spon eller støv.

Det kan føre til kortslutning som kan føre til røykutslipp eller antenning.

1. Ikke bruk verktøyet med bare viftefunksjonen.

2. Bruk alltid verktøyet og batteriet ved temperaturer mellom -5 °C og 40 °C.

3. Bruk en sirkelsag som er for saging i tre.

4. Bruk en sirkelsag med en angitt rotasjonshastighet lik eller høyere enn rotasjonshastigheten til verktøyet.

ADVARSEL ANGÄENDE LITHIUM-ION BATTERI

For å øke levetiden er litium-ion batteriet utstyrt med en beskyttelsesfunksjon som stanser utgangseff ekten.

I tilfellene 1 og 3, beskrevet nedenfor, når du bruker dette produktet, selv om du trykker på knappen, kan motoren stoppe. Dette er ikke problemet, men resultatet av beskyttelsesfunksjonen.

1. Når gjenværende batterieff ekt løper ut, stanser motoren. Skjer dette må du lade opp batteriet med det samme.

2. Dersom verktøyet er overbelastet, kan motoren stanse. I dette tilfellet, skal du slippe bryteren på verktøyet og eliminere årsaken til overbelastning. Etter dette, kan du bruke det igjen.

3. Hvis batteriet blir overopphetet når elektroverktøyet blir overbelastet, kan batteristrømmen bli brutt.

I dette tilfellet må du stanse bruken av batteriet og la det bli avkjølt. Etter dette, kan du bruke det igjen.

Videre, vennligst ta hensyn til følgende forholdsregler og advarsler.

ADVARSEL

For å forhindre lekkasje fra batteriet, varmeutvikling, røykutvikling, eksplosjoner eller antenning, sørg for å følge disse forholdsreglene.

1. Sørg for at spon og støv ikke samler seg på batteriet.

○ Sørg for at spon og støv ikke faller på batteriet under arbeidet.

○ Sørg for at spon og støv som faller på elektroverktøyet ikke samler seg på batteriet.

- Ikke lagre et ubrukt batteri på et sted der det utsettes for spon eller støv.

○ Før du lagrer et batteri, fjern all spon og støv som kan feste seg på batteriet. Ikke lagre det sammen med metalldeler (skruer, spiker, og lignende).

1. Ikke stikk batteriet med en skarp gjenstand som en spiker, slå på det med en hammer, trä på, kast eller utsett batteriet for kraftige fysiske støt.

2. Ikke bruk et tydelig ødelagt eller deformert batteri.

3. Ikke bruk batteriet med feilkoplet polaritet.

4. Ikke koble direkte til et elektrisk uttak eller bilens sigarettenner.

5. Ikke bruk batteriet til et annet formål enn de som er spesifi sert.

6. Hvis batteriladingen blir mislykket selv når den angitte ladetiden har gått, må du øyeblikkelig stanse ytterligere lading.

7. Ikke plasser eller utsett batteriet for høye temperaturer eller høyt trykk som i en mikrobølgeovn, tørker eller i en beholder under høyt trykk.

8. Holdes unna flammer umiddelbart när ekkel lukt eller lekkasje oppdages.

9. Ikke bruk på steder der sterk statisk elektrisitetsutladning genereres.

10. Hvis det oppstår batterilekkasje, ekkel lukt, varme genereres eller dersom batteriet blir misfarget, deformert eller på noen måte virker unormalt under bruk, gjenopplading eller lagring, må du fjerne det fra elektroverktøyet eller batteriladeren, og stans bruken.

11. Ikke senk batteriet ned i væsker eller la noen væsker fl yte inn i batteriet. Ledende væskeinntrengning, som for eksempel vann, kan forårsake skade som medfører brann eller eksplosjon. Oppbevar batteriet på et kjølig, tørt sted, unna brennbare og brannfarlige gjenstander. Omgivelser med etsende gass må unngås.

FORSIKTIG

1. Hvis det lekker væske fra batteriet og denne kommer i kontakt med øynene, ikke gni øynene men vask dem godt med friskt og rent vann, som for eksempel vann fra springen, og ta kontakt med en lege øyeblikkelig. Hvis dette ikke gjøres kan væsken føre til synsproblemer.

2. Hvis bruker får væske fra batteriet på hud eller klær, vask ordentlig med rent vann, for eksempel vann fra springen, øyeblikkelig.

Væsken kan forårsake irritasjon på huden.

1. Hvis du finner rust, ekkel lukt, overoppheting, misfarging, deformering, og/eller andre uregelmessigheter når du bruker batteriet for første gang, må du ikke bruke det, men returnere det til din forhandler eller leverandør.

ADVARSEL

Hvis et elektrisk ledende objekt kommer i kontakt med batteripolene til litium-ion batteriet, kan dette resultere i kortslutning og brannfare. Ved lagring av litium-ion batteriet, følg nøye reglene for følgende innhold.

• Ikke plasser elektrisk ledende objekter som spiker eller metallträder av jern eller kopper i oppbevaringskassen.
  For å unngå at kortslutning inntreff er, legg batteriet i verktøyet eller monter batteridekslet for lagring slik at ventilatoren ikke er synlig.

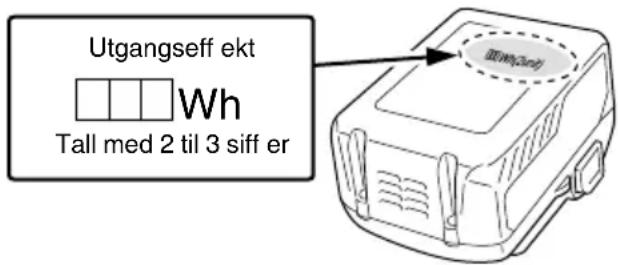

OM TRANSPORT AV LITIUMIONBATTERIET

Varsle transportselskapet om at pakken inneholder et litiumionbatter, informer selskapet om utgangseff ekten og følg instruksjonene til transportselskapet når du bestiller transport.

○ Litiumionbatterier med en eff ekt større enn 100 Wh ansees som fraktklasse farlige varer og krever spesielle behandlingsprosedyrer.
○ For transport utenlands må du følge internasjonalt lovverk og de regler og forskrifter som gjelder i bestemmelseslandet.

Utgangseff ekt Wh Tall med 2 til 3 siffer

Følgende symboler brukes for maskinen. Sørg for å forstå betydningen av disse symbolene før maskinen tas i bruk.

	C18DBL: Batteridrevet sirkelsag
	For å minske faren for skade må brukeren lese instruksjonsboken.
	Ha alltid på deg vernebriller.
	Bruk alltid hørselsvern.
	Kun for EU-landKasser aldri elektroverktøy sammen med husholdningsavfallet!I overholdelse av EU-direktiv 2012/19/EU om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefølge i samsvar med nasjonale lover, må elektroverktøy som har nådd slutten av sin levetid samles inn separat og returneres til et miljøvennlig kompatibelt gjenvinningsanlegg.
V Merkespenning
n_0	Ubelastet hastighet
	Slå PÅ
	Slå AV
	Koble fra batteriet
	FunksjonsvalgbryterBatterikapasitet
	Gjenværende batteriindikator-bryter

Norsk

	Gjenværende batterikapasitet er nesten ingenting. Lad opp batteriet snarest mulig
	Batteriets gjenværende kapasitet er halvert.
	Det er nok strøm på batteriet.
	Utilrådelig betjeningsmåte

STANDARD TILBEH∅R

I tillegg til hovedenheten (1 enhet) inneholder pakken tilbehør som er listet opp på side 193.

Standard tilbehør kan endres uten varsel.

ANVENDELSE

Skjæring av forskjellige tretyper.

SPESIFIKASJONER

Modell C18DBL
Spenning 18 V
Tomgangshastighet			5000 min ^-1 (Eff ektmodus)3000 min ^-1 (Stille modus)
Kapasitet Skjæredybde	90°	47 mm
	45°	30 mm
Vekt* 2,6 kg

* i henhold til EPTA-prosedyren 01/2014
Avhengig av vedlagt batteri.
Den tyngste vekten måles med BSL36A18 (selges separat).

MERK

På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel.

Elektronisk kontroll

○ Myk start
○ Overbelastningsvern

Denne beskyttelsesfunksjonen kutter strømmen til motoren i tilfelle overbelastning av motoren eller en påfallende reduksjon av rotasjonshastigheten under drift.

Når funksjonen overbelastningsvern har blitt aktivert, kan motoren stoppe.

I dette tilfellet skal du frigjøre verktøyets bryter og fjerne årsakene til overbelastning.

Deretter kan du bruke verktøyet igjen.

Denne beskyttelsesfunksjonen kutter strømmen til motoren og stopper elektroverktøyet i tilfelle overoppheting av motoren under drift.

Når funksjonen overopphetingsvern har blitt aktivert, kan motoren stoppe.

I dette tilfellet skal du frigjøre verktøyets bryter og la det kjøle seg ned i noen minutter.

Deretter kan du bruke verktøyet igjen.

○ Omstillingsfunksjon for rotasjonshastighet (Eff ektmodus/Stille modus)

(Bryterfunksjon for eff ektmodus / stille modus) Hvert trykk på modusvelgerknappen endrer driftsmodusen. (Fig. 17)

Stille modus reduserer maksimalt motorturtall slik at man kan jobbe eff aktivt med mindre støy.

Indikatorlampen for stille modus lyser när maskinen er i stille modus.

Når belastningen øker i stille modus, vil verktøyet automatisk skifte til effektmodus for så å gå tilbake til stille modus när belastningen reduseres.

I effektmodus skjer det ikke noe skifte til stille modus selv om belastningen reduseres.

MERK

For å aktivere funksjonen med skifte av modus skal du trekke én gang i bryteren etter at du har satt inn batteriet.
- Ikke ødelegg bryterpanelet eller utsett det for et kraftig støt. Dette kan medføre problemer.

LADING

Før elektroverktøyet tas i bruk, lad batteriet som forklart nedenfor.

1. Sett laderen's støpsel i stikkontakten.

Når du kobler kontakten til batteriladeren til en stikkontakt, vil pilotlampen blinke rødt (med intervall på 1 sekund).

1. Sett batteriet i laderen.

Sett batteriet fast i laderen som vist i Fig. 23.

1. Lading

Når du setter inn et batteri i laderen, vil ladingen begynne og pilotlampen vil lyse kontinuerlig i rødt.

Når batteriet er helt oppladet, vil pilotlampen blinke rødt. (Med intervall på 1 sekund) (Se tabell 1)

● Pilotlampeindikasjon

Pilotlysets indikasjoner blir som vist i Tabell 1, i samsvar med ladeapparatets eller det oppladbare batteriets tilstand.

Tabell 1

Pilotlampens indikasjoner
Pilotlampe (rød)	Før lading Blinker	Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder.(av i 0,5 sekunder)
	Under lading Lyser	Lyser kontinuerlig
	Lading fullført Blinker	Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder.(av i 0,5 sekunder)
	Overopphetet beredskap	Blinker	Batteriet overopphetet. Kan ikke lade. (Ladning vil startenår batteriet er avkjølt)
	Lading ikke mulig	Blafrer	Feilfunksjon i batteriet eller laderen

- Angående temperaturer og ladetider.

Temperaturer og ladetider vil bli som vist i tabell 2

Tabell 2

Batteri\Lader		UC18YFSL
Ladespenning V 14,4 – 18
Vekt kg 0,5
Temperaturer hvor batteriet kan lades		0°C – 50°C
Ladetid for batterikapasitet, ca. (Ved 20°C)
1,5 Ah	min.	22
2,0 Ah	min.	30
2,5 Ah	min.	35
3,0 Ah	min.	45
4,0 Ah	min.	60
5,0 Ah	min.	75
Antall battericeller 4 – 10

MERK

Ladetiden kan variere avhengig av temperatur og strømkildens strømspenning.

FORSIKTIG

Når batteriladeren har blitt brukt kontinuerlig, vil den bli varm, og kan være årsaken til feil. Når ladingen er ferdig, må du vente 15 minutter før du starter neste lading.

4. Kople laderens strømkabel fra stikkontakten.

5. Hold laderen skikkelig og trekk ut batteriet.

MERK

Pass på å trekke ut batteriet fra laderen etter bruk og oppbevar det.

FORSIKTIG

Hvis batteriet lades mens det er varmt fordi det har vært utsatt for direkte sollys i lengre tid, eller fordi batteriet nettopp har vært i bruk, vil laderens pilotlys lyse i 1 sekund, være slukket i 0,5 sekunder (av i 0,5 sekunder). I så fall må batteriet kjøles ned før ladingen starter.

○ Når pilotlyset blafrer (med intervaller på 0,2 sekunder), må du kontrollere om det finnes fremmedlegemer i laderens batterikontakt. Hvis det ikke finnes noen fremmedlegemer, er det mulig at batteriet eller laderen er defekt. Ta den med til et godkjent servicesenter.

○ Fordi den innebygde mikrodatamaskinen bruker cirka 3 sekunder på å bekrefte at batteriet som lades med laderen er tatt ut, skal du vente i minimum 3 sekunder før du setter det inn igjen for å fortsette ladingen. Hvis batteriet settes inn igjen før det har gått 3 sekunder, kan det hende at batteriet ikke blir korrekt ladet.
○ Blinker ikke pilotlampen i rødt (hvert sekund) selv om ladeledningen er koblet til strømkilden, angir det at beskyttelseskretsen i laderen kan være aktivert.
Fjern ledningen eller støpslet fra strømkilden og koble den til igjen etter cirka 30 sekunder. Dersom dette ikke får pilotlampe til å blinke rødt (hvert sekund), vennligst ta laderen til et autorisert HiKOKI-verksted.

MONTERING OG BRUK

Handling	Figur	Side
Finjustering av parallellitet	11	195
Finjustering av vinkelrett posisjon	12	196
Finjustering av styrestykkets posisjon	13	196
Justere skjæredybden	14	196
Skjærelinje	15	196
Bryterbruk	16	196
Om modusvalgfunksjonen (*1)	17	196
Gjenværende batteriindikator 18 197
Bruke LED-lyset	19	197
Feste styringen (selges separat)	20	197
Feste støvoppsamlingsadapteren (selges separat)	21	197
Ta ut og sette inn batteriet	22	197
Lading	23	197
Skjære i rett vinkel	24	198
Skjære skråttstilt (+45° retning)	25	198
Ta av sagbladet	26	198
Montering av sagbladet	27	199
Valg av tilbehør	—	200

(*1) Om modusvalgfunksjonen

Stille modus reduserer maksimalt motorturtall og lar deg arbeide eff aktivt med mindre støy.

Hvis belastningen øker när motoren kjører i stille modus, vil den automatisk bytte til eff ektmodus.

Dersom belastningen reduseres igjen, går den tilbake til stille modus.

○ Modusen byttes kun etter at et batteri har blitt installert og du har dratt i bryteren en gang.
- Valgt modus beholdes selv hvis bryteren skrus på/av eller batteri tas ut/settes inn.

Da bruk av sløve verktøy vil forringe effektiviteten og føre til mulig feilfungerende motor, bør sagbladet slipes eller byttes ut så snart slitasjen blir merkbar.

2. Inspisere monteringsskruene

Gjennomfør regelmessig kontroll av alle monteringsskruer og at de er skikkelig strammet. Hvis noen av skruene er løse, stram dem umiddelbart. Unnatelse av å gjøre dette kan føre til alvorlig fare.

3. Vedlikehold av motoren

Motorrotasjonen er selve "hjertet" til elektroverktøyet. Vær forsiktig slik at rotasjonen ikke blir skadet og/eller våt av olje eller vann.

4. Vedlikehold av nedre vern

For sikker og korrekt arbeidsmåte skal du alltid holde maskinen og ventilasjonsåpningene rene. Det nedre vernet må alltid kunne bevege seg fritt og trekke seg inn automatisk. Derfor må du alltid holde området rundt nedre vern rent. Fjern støv og fl is ved å blåse ut med trykkluft eller bruk en kost.

5. Rengjøring på utsiden

Hvis det kommer flekker på elektroverktøyet, tørker du av det med en myk, tørr klut eller en klut fuktet med såpevann. Bruk ikke kloroppløsninger, bensin eller malingstynnere da disse kan løse opp plasten.

6. Oppbevaring

Oppbevares på et sted hvor temperaturen ikke overstiger 40°C og utenfor barns rekkevidde.

MERK

Lagring av litium-ion batterier.

Sørg for at litium-ion batteriene er fulladet før de skal lagres.

Oppbevaring av batteriene i lengre tid (3 måneder eller mer) med lav ladetilstand kan føre til redusert ytelse, vesentlig reduksjon av batteriets brukstid eller at batteriene ikke holder på ladingen.

Imidlertid kan en vesentlig reduksjon av batteriets brukstid gjenvinnes ved gjentatt lading og bruk av batteriene to til fem ganger.

Hvis batterienes brukstid er veldig kort til tross for gjentatt lading og bruk, må du anse batteriene som defekte, og kjøpe nye batterier.

FORSIKTIG

Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy.

Viktig melding om batteriene til HiKOKI batteridrevne elektroverktøy

Bruk alltid et av våre spesialproduserte batterier. Vi kan ikke garantere sikkerheten og ytelsen til våre elektroverktøy hvis de brukes sammen med andre batterier enn de som er utpekt av oss, eller hvis batteriet er demontert og modifisert (slik som demontering og bytter av celler eller andre indre deler).

GARANTI

Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestet/landsspesifikke forskrifter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell, eller normal slitasje. I tilfelle av klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som finnes på slutten av denne brukerveiledningen, til et autorisert HiKOKI-verksted.

Informasjon om luftbårne lyder eller vibrasjoner

De målte verdiene ble fastsatt i samsvar med EN62841 og ISO 4871.

Målt A-veid lydeff ektnivå: 100 dB (A)

Målt A-veid lydtrykknivå: 89 dB (A)

Usikkerhet K: 3 dB (A).

Bruk hørselvern.

Total vibrasjonsverdi (triax vektor sum) beregnet ifølge EN62841.

Skjære kartong:

Vibrasjonsutslippsverdi a_h = 1,9 m/s^2

Usikkerhet K = 1,5 m/s2

Den totale vibrasjonsverdien som er opplyst, er målt i henhold til en standard testmetode og kan brukes til å sammenligne et verktøy med et annet.

Den kan også brukes som en foreløpig estimering av eksponering.

ADVARSEL

○ Vibrasjonsemisjonen under bruk av elektroverktøyet kan variere fra den opplyste totalverdien avhengig av hvordan maskinen brukes.
○ Identifiser sikkerhetstiltak basert på hvor utsatt brukeren vil være under de gjeldende bruksforholdene, for å beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk).

MERK

På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifikasjonene i dette dokumentet endres uten forvarsel.
