Caractéristiques techniques	Scie circulaire sans fil HiKOKI C18DBL, moteur brushless, tension 18V, diamètre de lame 165 mm, profondeur de coupe 57 mm à 90°, 45 mm à 45°.
Utilisation	Idéale pour les coupes de bois, panneaux, et matériaux similaires, adaptée aux professionnels et aux bricoleurs.
Maintenance et réparation	Vérifier régulièrement l'état de la lame, nettoyer le moteur et les orifices d'aération, remplacer les pièces usées selon le besoin.
Sécurité	Utiliser des lunettes de protection, des gants, et un masque anti-poussière. Ne pas enlever les dispositifs de sécurité.
Informations générales	Poids léger pour une manipulation aisée, compatible avec les batteries HiKOKI 18V, garantie constructeur.

FOIRE AUX QUESTIONS - C18DBL HiKOKI

Comment changer la lame de la scie HiKOKI C18DBL ?

Pour changer la lame, assurez-vous que la scie est éteinte et débranchée. Utilisez la clé de lame fournie pour desserrer l'écrou de la lame. Retirez l'ancienne lame et placez la nouvelle en veillant à respecter le sens de rotation. Serrez l'écrou avec la clé.

Quelles sont les spécifications de la batterie pour la HiKOKI C18DBL ?

La HiKOKI C18DBL utilise une batterie de 18V. Il est recommandé d'utiliser des batteries HiKOKI compatibles pour garantir un fonctionnement optimal.

Comment puis-je régler la profondeur de coupe sur la HiKOKI C18DBL ?

Pour régler la profondeur de coupe, déverrouillez le mécanisme de réglage situé sur le côté de la scie. Ajustez la base de la scie à la profondeur souhaitée et verrouillez le mécanisme.

Que faire si la scie ne démarre pas ?

Vérifiez d'abord que la batterie est complètement chargée. Assurez-vous également que la lame est correctement installée et que le verrou de sécurité n'est pas engagé. Si le problème persiste, contactez le service client.

Comment nettoyer et entretenir ma scie HiKOKI C18DBL ?

Après chaque utilisation, nettoyez la scie avec un chiffon sec pour enlever la poussière et les débris. Vérifiez régulièrement les fixations et assurez-vous que la lame est affûtée. Stockez la scie dans un endroit sec et frais.

Quelle est la garantie de la HiKOKI C18DBL ?

La HiKOKI C18DBL est généralement fournie avec une garantie de 2 ans. Veuillez consulter le manuel d'utilisation ou le site web de HiKOKI pour des détails spécifiques sur la garantie.

Puis-je utiliser la HiKOKI C18DBL pour couper des matériaux autres que le bois ?

Oui, la HiKOKI C18DBL peut couper divers matériaux, y compris le plastique et les métaux légers, en utilisant la lame appropriée. Assurez-vous de choisir une lame conçue pour le matériau que vous souhaitez couper.

MODE D'EMPLOI C18DBL HiKOKI

3) Sécurité des personnes

a) Rester vigilant, regarder ce que l’on est en train de faire et faire preuve de bon sens dans son utilisation de l’outil. Ne pas utiliser un outil lorsqu’on est fatigué ou sous l’emprise de drogues, d’alcool ou de médicaments. Un moment d’inattention en cours d’utilisation d’un outil peut entraîner des blessures graves. b) Utiliser un équipement de sécurité. Toujours porter des verres de protection. L’utilisation d’un équipement de protection comme un masque antipoussière, des chaussures de sécurité antidérapantes, un casque de sécurité ou des protections auditives dans des conditions appropriées réduira les risques de blessures corporelles. c) Éviter tout démarrage intempestif. S’assurer que l’interrupteur est en position d’arrêt avant de brancher l’outil au secteur et/ou à la batterie, de le ramasser ou de le porter. Porter un outil en ayant le doigt sur l’interrupteur ou brancher un outil dont l’interrupteur est en position de marche est source d’accidents. d) Retirer toute clé de réglage avant de mettre l’outil en marche. Une clé laissée fi xée sur une partie tournante de l’outil peut donner lieu à des blessures. e) Ne pas se pencher trop loin. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l’outil dans des situations inattendues. f) S’habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Gardez vos cheveux et vos vêtements loin des pièces mobiles. Les pièces en mouvement peuvent happer les vêtements amples, les bijoux ou les cheveux longs. g) Si des dispositifs sont fournis pour le raccordement d’équipements pour l’extraction et la récupération des poussières, s’assurer qu’ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières. h) La familiarité acquise par une utilisation fréquente des outils ne doit pas vous rendre complaisant et vous faire ignorer les principes de sécurité des outils. Un geste imprudent peut causer de graves blessures en une fraction de seconde.

4) Utilisation et entretien de l’outil

a) Ne pas forcer l’outil. Utiliser l’outil adapté à l’application souhaitée. Si l’on utilise l’outil électrique adéquat en respectant le régime pour lequel il a été conçu, il réalisera un travail de meilleure qualité et plus sûr. b) Ne pas utiliser l’outil si l’interrupteur ne permet pas de passer de l’état de marche à arrêt et vice versa. Un outil électrique ne pouvant être contrôlé par l’interrupteur représente un danger et doit être réparé. c) Débrancher la fi che de la source d’alimentation et/ou retirer la batterie de l’outil, si elle est détachable, avant tout réglage, changement d’accessoires ou avant de ranger l’outil. Ces mesures de sécurité préventives réduiront les risques de démarrage accidentel de l’outil électrique. d) Après utilisation, ranger l’outil électrique hors de portée des enfants et ne laisser aucune personne l’utiliser si elle n’est pas familiarisée avec les outils électriques ou ces instructions.

AVERTISSEMENT Lire tous les avertissements de sécurité, instructions, illustrations et spécifi cations donnés avec cet outil électrique. Le non-respect de toutes les instructions indiquées ci- dessous peut entraîner une électrocution, un incendie et/ou de graves blessures. Conserver tous les avertissements et toutes les instructions pour pouvoir s’y reporter ultérieurement. Le terme « outil » dans les avertissements fait référence à l’outil électrique alimenté par le secteur (avec cordon d’alimentation) ou à l’outil fonctionnant sur batterie (sans cordon d’alimentation).

1) Sécurité de la zone de travail

a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents. b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides infl ammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enfl ammer les poussières ou les fumées. c) Maintenir les enfants et les badauds à l’écart pendant l’utilisation de l’outil. Les distractions peuvent faire perdre le contrôle de l’outil à l’utilisateur.

2) Sécurité électrique

a) Il faut que les fi ches de l’outil électrique soient adaptées au socle. Ne jamais modifi er la fi che de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils à branchement de terre. Des fi ches non modifi ées et des socles adaptés réduiront le risque de décharge électrique. b) Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de décharge électrique si le corps de l’utilisateur est relié à la terre. c) Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d’eau à l’intérieur d’un outil augmentera le risque de décharge électrique. d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l’outil. Maintenir le cordon à l’écart de la chaleur, du lubrifi ant, des arêtes ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de décharge électrique. e) Lorsqu’on utilise un outil à l’extérieur, il faut utiliser un prolongateur adapté à l’utilisation extérieure. L’utilisation d’un cordon adapté à l’utilisation extérieure réduit le risque de décharge électrique. f) Si l’usage d’un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif diff érentiel à courant résiduel (DDR). L’usage d’un DDR réduit le risque de décharge électrique. (Traduction des instructions d’origine) 00BookC18DBL.indb1900BookC18DBL.indb19 2019/03/2911:29:292019/03/2911:29:2920 Français Les outils électriques représentent un danger entre des mains inexpertes. e) Entretenir les outils électriques et les accessoires. Assurez-vous que les pièces en mouvement ne sont pas désalignées ou coincées, qu’aucune pièce n’est cassée ou que l’outil électrique n’a subi aucun dommage pouvant aff ecter son bon fonctionnement. Si l’outil électrique est endommagé, le faire réparer avant de le réutiliser. De nombreux accidents sont dus à des outils mal entretenus. f) Garder aff ûtés et propres les outils permettant de couper. Un outil bien entretenu aux bords bien aff ûtés risquera moins de se coincer et sera plus facile à maîtriser. g) Utiliser l’outil, les accessoires et les lames, etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L’utilisation d’un outil électrique à des fi ns autres que celles prévues est potentiellement dangereuse. h) Garder les poignées et les surfaces de préhension propres, sèches et exemptes d’huile et de graisse. Les poignées et surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil de manière sûre dans des situations inattendues.

5) Utilisation des outils fonctionnant sur batteries et

précautions d’emploi a) Ne recharger qu’avec le chargeur spécifi é par le fabricant. Un chargeur qui est adapté à un type de bloc de batteries peut créer un risque de feu lorsqu’il est utilisé avec un autre type de bloc de batteries. b) N’utiliser les outils qu’avec des blocs de batteries spécifi quement désignés. L’utilisation de tout autre bloc de batteries peut créer un risque de blessure et de feu. c) Lorsqu’un bloc de batteries n’est pas utilisé, le maintenir à l’écart de tout autre objet métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d’une borne à une autre. Le court-circuitage des bornes d’une batterie entre elles peut causer des brûlures ou un feu. d) Dans de mauvaises conditions, du liquide peut être éjecté de la batterie ; éviter tout contact. En cas de contact accidentel, nettoyer à l’eau. Si le liquide entre en contact avec les yeux, rechercher en plus une aide médicale. Le liquide éjecté des batteries peut causer des irritations ou des brûlures. e) Ne pas utiliser un bloc batterie ou un outil qui est endommagé ou modifi é. Des batteries endommagées ou modifi ées peuvent présenter un comportement imprévisible pouvant provoquer un incendie, une explosion ou un risque de blessures. f) Ne pas exposer un bloc batterie ou un outil à un feu ou à des températures excessives. L'exposition à un feu ou à des températures supérieures à 130 °C peut provoquer une explosion. g) Suivre toutes les instructions de charge et ne pas charger le pack batterie ou l'outil en dehors de la plage de température spécifi ée dans les instructions. Une charge incorrecte ou à des températures en dehors de la plage spécifi ée peut endommager la batterie et augmente le risque d'incendie.

6) Maintenance et entretien

a) Faire entretenir l’outil par un réparateur qualifi é utilisant uniquement des pièces de rechange identiques. Cela assurera le maintien de la sécurité de l’outil. b) Ne jamais réaliser la maintenance sur des packs batterie endommagés. La maintenance des blocs batterie ne doit être réalisée que par le fabricant ou des personnes autorisées. PRECAUTIONS Maintenir les enfants et les personnes infi rmes éloignés. Lorsque les outils ne sont pas utilisés, ils doivent être rangés hors de portée des enfants et des personnes infi rmes.

DANGER : Éloigner les mains de la zone de

coupe et de la lame. Garder la deuxième main sur la poignée auxiliaire ou sur le boîtier du moteur. Si les deux mains tiennent la scie, elles ne peuvent pas être coupées par la lame. b) Ne pas mettre les mains sous la pièce. Le protecteur ne peut pas protéger l’utilisateur de la lame sous la pièce. c) Ajuster la profondeur de coupe à l’épaisseur de la pièce. Il convient que moins de la totalité d’une dent parmi toutes les dents de la lame soit visible sous la pièce. d) Ne jamais tenir la pièce dans vos mains ou sur votre jambe pendant la coupe. Fixer la pièce sur une plate-forme stable. Il est important que la pièce soit soutenue convenablement, afi n de minimiser l’exposition du corps, le grippage de la lame ou la perte de contrôle. e) Tenir l’outil électrique par des surfaces de prise isolées, lorsque vous eff ectuez une tâche où l’outil de coupe pourrait toucher un câblage caché ou son propre cordon d’alimentation. Le contact avec un câble sous tension mettra également sous tension les pièces métalliques à découvert de l’outil électrique et pourrait électrocuter l’utilisateur. f) Lors du sciage en long, toujours utiliser un guide longitudinal ou un guide de chant. Ceci améliore la précision de la coupe et réduit les risques de grippage de la lame. g) Utiliser toujours des lames dont la taille et la forme (diamètre et rond) des alésages centraux sont convenables. Les lames qui ne correspondent pas aux éléments de montage de la scie fonctionneront de manière décentrée, provoquant une perte de contrôle. h) Ne jamais utiliser de rondelles ou de boulons de lame abîmés ou inadaptés. Les rondelles et les boulons de lames ont été spécialement conçus pour cette scie, afi n de garantir une performance optimale et la sécurité du fonctionnement. Causes du rebond et mises en garde correspondantes - Le rebond est une réaction soudaine de l’outil lorsque la lame de la scie est coincée, bloquée ou désalignée, faisant que la scie, hors de maîtrise, se soulève et est projetée vers l’utilisateur. - Lorsque la lame se trouve coincée ou bloquée par le fond du trait de scie, elle se bloque et une réaction du moteur entraîne alors rapidement l’outil vers l’utilisateur. 00BookC18DBL.indb2000BookC18DBL.indb20 2019/03/2911:29:292019/03/2911:29:2921 Français - Si la lame se tord ou est mal alignée lors de la coupe, les dents sur le bord arrière de la lame peuvent creuser la face supérieure du bois, provoquant la sortie de la lame du trait de scie et sa projection sur l’utilisateur. Le rebond est le résultat d’une mauvaise utilisation de la scie et/ou de procédures ou conditions d’utilisation incorrectes. On peut l’éviter en prenant des précautions adéquates, comme indiqué ci-dessous : a) Tenir fermement la scie à deux mains et placer les bras de manière à pouvoir résister à la force du rebond. Se placer d’un des côtés de la lame, mais pas dans l’alignement de la lame. Le rebond peut faire revenir la scie en arrière, mais la force du rebond peut être maîtrisée par l’utilisateur en prenant les précautions adéquates. b) Lorsque la lame est grippée ou lorsque la coupe est interrompue pour une raison ou une autre, relâcher la gâchette et maintenir la scie immobile sur la pièce jusqu’à ce que la lame s’arrête complètement. Ne jamais essayer de retirer la scie de la pièce ou de faire reculer la scie pendant que la lame est en mouvement sous peine de provoquer un rebond. Identifi er la cause du grippage de la lame et prendre les mesures correctives pour y remédier. c) Lorsque la scie est remise en marche dans la pièce, centrer la lame de scie dans le trait de scie de manière à ce que les dents de la scie ne soient pas rentrées dans le matériau. Si la lame se grippe, elle risque de remonter ou de reculer brutalement au moment du redémarrage de la scie. d) Les grands panneaux doivent être soutenus pour minimiser les risques que la lame se grippe puis recule brutalement. Les grands panneaux ont tendance à s’aff aisser sous leur propre poids. Des supports doivent être installés sous le panneau, des deux côtés, près de la ligne de coupe et près du bord du panneau. e) Ne pas utiliser de lames émoussées ou abîmées. Des lames non aiguisées ou mal fi xées entraînent un trait de scie étroit, ce qui provoque une friction excessive, le grippage de la lame ou un rebond. f) Les leviers de blocage permettant d’ajuster la profondeur de la lame et le biseau doivent être solidement serrés avant de procéder à la coupe. Si l’ajustement de la lame est décalé pendant la coupe, cela peut provoquer un grippage et un rebond. g) Redoubler de précaution lorsqu’on découpe des parois existantes ou d’autres zones sans visibilité. La lame saillante peut couper des objets qui peuvent provoquer un rebond. Fonctionnement du protecteur inférieur a) Vérifi er que le protecteur inférieur est bien fermé avant chaque utilisation. Ne pas mettre la scie en marche si le protecteur inférieur ne se déplace pas librement et ne se ferme pas instantanément. Ne jamais serrer ni attacher le protecteur inférieur en position ouverte. Si la scie tombe accidentellement, le protecteur inférieur peut se tordre. Soulever le protecteur inférieur avec la poignée rétractable et s’assurer qu’il se déplace librement et n’est pas en contact avec la lame ou toute autre partie, à tous les angles et profondeurs de coupe. b) Vérifi er le fonctionnement du ressort du protecteur inférieur. Si le protecteur et le ressort ne fonctionnent pas correctement, ils doivent être dépannés avant utilisation. Le protecteur inférieur peut fonctionner lentement en raison d’éléments endommagés, de dépôts collants ou de l’accumulation de débris. c) Le protecteur inférieur peut être rétracté manuellement uniquement pour les coupes particulières comme les « coupes plongeantes » et les « coupes composées ». Soulever le protecteur inférieur par la poignée rétractable et dès que la lame entre dans le matériau, relâcher le protecteur inférieur. Pour toutes les autres découpes, il convient que le protecteur inférieur fonctionne automatiquement. d) Vérifi er toujours que le protecteur inférieur recouvre la lame avant de poser la scie sur un établi ou au sol. Une lame non protégée et continuant à fonctionner par inertie entraînera la scie en arrière coupant tout ce qui se trouve sur sa trajectoire. Tenir compte du temps nécessaire à la lame pour s’arrêter après que l’interrupteur est relâché.

1. Ne pas laisser de corps étrangers pénétrer par le trou de

raccord de la batterie rechargeable.

2. Ne jamais désassembler la batterie rechargeable et le

3. Ne jamais court-circuiter la batterie rechargeable. Le

court-circuitage de la batterie provoquera un courant électrique puissant et une surchauff e. Cela présente un risque de brûlure ou de dégâts à la batterie.

4. Ne pas jeter la batterie au feu. Elle pourrait exploser.

5. Une surchauff e peut se produire à l’intérieur de l’appareil

et endommager le moteur et l’interrupteur, si l’appareil fonctionne sans interruption. Rester au moins 15 minutes sans l’utiliser.

6. Ne pas insérer d’objets dans les fentes d’aération du

chargeur. L’insertion d’objets métalliques ou de produits infl ammables dans les fentes d’aération du chargeur présente un risque d’électrocution ou de dégât du chargeur.

7. L’utilisaiton d’une batterie usagée endommagera le

8. Apporter la batterie au magasin où elle a été achetée

dès que la durée de vie de post-charge de la batterie devient trop courte pour une utilisation pratique. Ne pas jeter de batterie usagée.

9. Utiliser des bouche-oreilles pour protéger vos oreilles

pendant le fonctionnement.

10. Utiliser uniquement le diamètre de lame spécifi é sur la

11. Ne pas utiliser de meule abrasive.

12. Ne pas utiliser de lames de scie déformées ou fendues.

13. Ne pas utiliser de lames de scie en acier à coupe rapide.

14. Ne pas utiliser de lames de scie ne correspondant pas

aux caractéristiques spécifi ées dans ces instructions.

15. Ne pas arrêter les lames de scie par pression latérale

16. Conserver toujours les lames aiguisées.

17. Veiller à ce que le protecteur inférieur se déplace sans

problème et librement.

18. Ne jamais utiliser la scie circulaire avec son protecteur

inférieur fi xé en position ouverte.

19. S’assurer que le mécanisme de rétraction du système

de protection fonctionne correctement.

20. Ne jamais utiliser la scie circulaire avec la lame tournée

vers le haut ou sur le côté.

21. Vérifi er que la pièce est dépourvue de corps étrangers

22. La plage de tailles des lames de la scie doit être

comprise entre 185 mm à 180 mm.

23. Retirez la batterie avant d’eff ectuer des réglages,

procéder à des opérations d’entretien ou de maintenance. 00BookC18DBL.indb2100BookC18DBL.indb21 2019/03/2911:29:292019/03/2911:29:2922 Français

24. Faire attention au retour de frein.

Cette scie circulaire possède un frein électrique qui fonctionne lorsqu’on relâche l’interrupteur. Etant donné qu’il y a un certain phénomène de retour lorsque le frein fonctionne, bien tenir le corps principal fermement.

25. S’assurer que la source d’alimentation utilisée est

conforme aux exigences spécifi ées sur la plaque signalétique du produit.

26. Assurez-vous que le commutateur est en position

d’arrêt. Si la batterie est installée à l’outil électrique alors que l’interrupteur d’alimentation est en position de marche, l’outil électrique démarrera immédiatement, ce qui peut provoquer un grave accident.

27. Lorsque la zone de travail est éloignée de la source

d’alimentation, utiliser un cordon prolongateur d’une épaisseur et d’une capacité nominale suffi santes. Le cordon prolongateur doit être aussi court que possible.

28. Ne pas eff ectuer de coupe si le socle se trouve en

suspens au-dessus de la pièce. Si la lame est voilée, ou si la coupe est interrompue pour une raison ou pour un autre, relâcher la gâchette et tenir la scie sans bouger dans le matériau jusqu’à ce que la lame arrive à un arrêt complet. Ne jamais tenter de retirer la scie du matériau ni tirer la scie vers l’arrière si la lame tourne ou qu’il risque de se produire un RETOUR DE LAME. Rechercher la cause du voilage de la lame et corriger le problème.

29. Soutenir les panneaux volumineux de façon à réduire

les risques de pincement de la lame et de RETOUR DE LAME. Les panneaux volumineux ont tendance à plier sous leur propre poids (Fig. 3). Il faudra placer les supports sous le panneau, des deux côtés du panneau, près de la ligne de coupe et près du bord du panneau comme indiqué sur la Fig. 2. Pour réduire tout risque de pincement de la lame ou de retour de lame. Lorsqu’une opération de coupe nécessite que la scie repose sur la pièce, poser la scie sur le morceau le plus grand et couper le petit morceau.

30. Faire particulièrement attention lors d’une “coupe de

poche” dans un mur existant ou tout autre endroit aveugle. La lame pourrait couper des objets, ce qui risque de provoquer un RETOUR DE LAME. NE JAMAIS passer la main ou les doigts derrière la scie (Fig. 4). S’il se produit un retour de lame, la scie pourrait facilement sauter brusquement en arrière sur la main et provoquer des blessures graves.

31. AVERTISSEMENT: Il est important de soutenir la pièce

correctement et de tenir solidement la scie pour éviter toute perte de contrôle pouvant entraîner des blessures physiques. La Fig. 5 donne un exemple type de soutien manuel de la scie.

32. Placer la section large de l’embase de la lame sur la

section de la pièce qui est fermement soutenue, et non sur la section qui va tomber après la coupe. A titre d’exemple, la Fig. 6 montre la façon CORRECTE de couper l’extrémité de la planche, et la Fig. 7 montre la façon INCORRECTE. Si la pièce est courte ou petite, la serrer. NE PAS ESSAYER DE TENIR LES SECTIONS COURTES À LA MAIN!

33. Ne jamais tenter de scier avec la scie circulaire dirigée

vers le bas dans un étau. Ceci serait extrêmement dangereux et pourrait entraîner de graves accidents (Fig. 8).

34. Lorsque vous utilisez le guide, ne tentez pas d'eff ectuer

de coupe inclinée, ce qui risquerait de faire glisser le matériau coupé entre la lame de scie et le guide. Cela pourrait provoquer des blessures. (Fig. 9, 10)

35. Si le levier reste relâché, cela va créer une situation très

dangereuse. Toujours bien le serrer. (Fig. 14)

36. Il est très dangereux de laisser le levier desserré.

Toujours bien le serrer en place. (Fig. 25)

37. Avant de procéder à la coupe, vérifi er le matériau à

couper. Si le matériau est susceptible de générer de la poussière dangereuse/toxique, s’assurer que le sac à sciures ou le système de collection de poussière approprié est solidement raccordé à la sortie des sciures. Porter en outre un masque anti-poussière, si disponible. ○ Avant de démarrer la scie, s’assurer que la lame de scie a atteint sa vitesse de régime. ○ Si la lame de scie s’arrête ou émet un bruit anormal, mettre rapidement l’interrupteur sur OFF. ○ Utiliser la scie circulaire avec la lame tournée vers le haut ou le côté est dangereux. De telles applications inhabituelles doivent être évitées. ○ Lors de la coupe de matériaux, toujours porter des lunettes de protection. ○ Une fois la tâche terminée, retirez la batterie.

38. Après avoir fi xé en place la lame de scie, vérifi er à

nouveau que le levier de verrouillage est bien fi xé dans la position indiquée.

39. N’exposez pas vos yeux directement à la lampe en la

regardant. Une exposition continue de vos yeux à la lampe pourrait les blesser.

40. N’utilisez pas le produit si l’outil ou les bornes de la

batterie (fi xation de la batterie) sont déformés. Installer la batterie peut entraîner un court-circuit qui pourrait provoquer des émissions de fumée ou un début d’incendie.

41. Gardez les bornes de l’outil (support de la batterie)

exemptes de copeaux et à la poussière. ○ Avant toute utilisation, assurez-vous qu’aucun copeau ou poussière ne s’est accumulé sur la zone des bornes. ○ Pendant l’utilisation, essayez d’éviter que des copeaux ou de la poussière provenant de l’outil ne tombent sur la batterie. ○ Lors de la suspension de l’opération ou après l’utilisation, ne laissez pas l’outil dans un endroit où il pourrait être exposé à des copeaux ou de la poussière. Le non-respect de cette consigne peut entraîner un court-circuit qui pourrait provoquer des émissions de fumée ou un début d’incendie.

42. Ne pas utiliser l'outil en fonction souffl euse uniquement.

43. Toujours utiliser l'outil et la batterie à des températures

comprises entre -5 et 40 °C.

44. Utiliser une scie à copeaux conçue pour couper le bois.

45. Utiliser une scie à copeaux avec une vitesse affi chée

égale ou supérieure à la vitesse de rotation affi chée sur l'outil.

PRÉCAUTIONS RELATIVES À LA

BATTERIE AU LITHIUM ION

Pour prolonger sa durée de vie, la batterie lithium-ion est équipée d’une fonction de protection qui coupe automatiquement l’alimentation. Dans les cas 1 à 3 décrits ci-dessous, il est possible que le moteur s’arrête lors de l’utilisation de ce produit, même si le commutateur est actionné. Il ne s’agit pas d’un dysfonctionnement, mais du fonctionnement normal de la protection.

1. Lorsque la charge restante de la batterie diminue, le

moteur s’arrête. Dans ce cas de fi gure, charger immédiatement la batterie.

2. En cas de surcharge de l’outil, le moteur peut s’arrêter.

Dans ce cas, relâcher le commutateur de l’outil et éliminer les causes de la surcharge. Vous pouvez ensuite recommencer à utiliser l’outil. 00BookC18DBL.indb2200BookC18DBL.indb22 2019/03/2911:29:292019/03/2911:29:2923 Français

3. En cas de surchauff e due à un travail trop intensif,

l’alimentation de la batterie peut se couper. Dans ce cas, arrêter toute utilisation de la batterie et la laisser refroidir. Vous pouvez ensuite recommencer à utiliser l’outil. En outre, respecter la précaution et l’avertissement suivants. AVERTISSEMENT Afi n d’éviter toute fuite de la batterie, génération de chaleur, émission de fumée, explosion et infl ammation, respecter scrupuleusement les précautions suivantes :

1. S’assurer que les copeaux et la poussière ne

s’accumulent pas sur la batterie. ○ Pendant la tâche, s’assurer que les copeaux et la poussière ne tombent pas sur la batterie. ○ S’assurer que les copeaux et la poussière qui tombent sur l’outil lors de la tâche ne s’accumulent pas sur la batterie. ○ Ne pas conserver une batterie inutilisée dans un endroit qui est exposé aux copeaux et à la poussière. ○ Avant de stocker une batterie, retirer tous les copeaux et la poussière qui ont pu y adhérer et ne pas la ranger avec des pièces métalliques (vis, clous, etc.).

2. Ne pas percer la batterie à l’aide d’un objet pointu tel

qu’un clou. Ne pas la frapper à l’aide d’un marteau. Ne pas marcher dessus, ni la lancer ou la soumettre à un choc physique important.

3. Ne pas utiliser une batterie dont l’extérieur est déformé

ou laisse penser qu’elle est défectueuse.

4. Ne pas insérer la batterie à l’envers (pôles inversés).

5. Ne pas raccorder directement la batterie à une prise

électrique ou à un allume-cigare.

6. Ne pas utiliser la batterie à d’autres fi ns que celle

7. En cas d’échec du chargement d’une batterie, même

après un certain délai, arrêter immédiatement le rechargement.

8. Ne pas exposer la batterie à des températures ou

une pression élevées (four à micro-ondes, séchoir, conteneur sous haute pression).

9. Maintenir la batterie à l’écart de toute fl amme en cas de

détection d’une fuite ou d’une mauvaise odeur.

10. Ne pas utiliser à proximité d’une source puissante

d’électricité statique.

11. En cas de fuite de la batterie, de mauvaise odeur, de

génération de chaleur, de décoloration, de déformation ou d’anomalie en cours d’utilisation, de rechargement ou d’entreposage, ôter immédiatement la batterie de l’équipement ou du chargeur de batterie et cesser de l’utiliser.

12. N'immergez pas la batterie ou ne laissez aucun liquide

couler à l'intérieur. La pénétration de liquide conducteur, tel que de l'eau, peut provoquer des dégâts et entraîner un incendie ou une explosion. Rangez la batterie dans un endroit frais et sec, et à distance de tout objet infl ammable. Les atmosphères à gaz corrosifs doivent être évitées. ATTENTION

1. En cas de projection dans les yeux de liquide ayant fui

de la batterie, ne pas se frotter les yeux, les rincer à l’eau claire et contacter immédiatement un médecin. En l’absence de traitement, le liquide peut provoquer des lésions oculaires.

2. En cas de projection de liquide ayant fui de la batterie

sur la peau ou les vêtements, rincer immédiatement ces derniers à l’eau claire (au robinet). Le liquide peut provoquer une irritation de la peau.

3. En cas de détection de rouille, de mauvaise odeur, de

surchauff e, de décoloration, de déformation et/ou autres anomalies lors de la première utilisation de la batterie, ne pas utiliser cette dernière et la renvoyer au fournisseur ou au fabricant. AVERTISSEMENT Si des corps étrangers conducteurs s’introduisent dans la borne de la batterie lithium-ion, un court-circuit peut se produire dans la batterie et provoquer un incendie. Lors du stockage d’une batterie lithium-ion, veiller à suivre scrupuleusement les instructions suivantes. ○ Ne pas placer de débris conducteurs, de clous ou de morceaux de fi ls électriques en fer ou en cuivre dans le boîtier de rangement. ○ Pour éviter tout court-circuit, charger la batterie dans l’outil ou insérer le couvercle de la batterie à fond, de manière à ne plus voir le ventilateur.

À PROPOS DU TRANSPORT DE LA

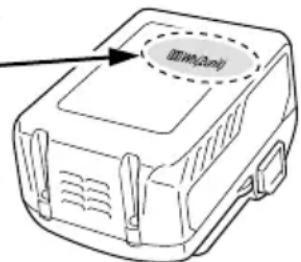

BATTERIE LITHIUM-ION Lors du transport d’une batterie lithium-ion, veuillez observer les précautions suivantes. AVERTISSEMENT Informer la société de transport qu'un paquet contient une batterie lithium-ion, informez la société de sa puissance de sortie et suivez les instructions de la société de transport lors de l'organisation du transport. ○ Les batteries lithium-ion qui dépassent une puissance de sortie de 100 Wh font partie de la classifi cation de transport des produits dangereux et nécessitent l'application de procédures spéciales. ○ Pour un transport vers l'étranger, vous devez vous conformer aux lois internationales et aux normes et réglementations en vigueur dans le pays de destination.

Puissance de sortie Nombre de 2 à 3 chiff res NOMS DES PIÈCES (Fig. 1 – Fig. 27)

Verrouillage du commutateur

Levier de profondeur de coupe

Levier d'inclinaison

Levier de verrouillage

Commutateur de sélecteur de mode

Témoin d'indicateur de mode silencieux

Commutateur de puissance de batterie résiduelle

Témoin indicateur de batterie résiduelle

Commutateur du mode d'éclairage

Témoin indicateur de mode d'éclairage

Adaptateur de collecte de poussière

Rondelle (A) SYMBOLES AVERTISSEMENT Les symboles suivants sont utilisés pour l’outil. Bien se familiariser avec leur signifi cation avant d’utiliser l’outil. C18DBL: Scie circulaire sans fi l Pour réduire les risques de blessures, l’utilisateur doit lire le manuel d’utilisation. Toujours porter des lunettes de sécurité. Toujours porter un dispositif de protection auditive contre le bruit. Pour les pays européens uniquement Ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2012/19/UE relative aux déchets d’équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement. V Tension nominale

Vitesse à vide Bouton ON Bouton OFF Débrancher la batterie Commutateur de sélection de mode Capacité de la batterie Commutateur de puissance batterie résiduelle La puissance résiduelle de la batterie est presque nulle. Recharger la batterie le plus vite possible. La puissance résiduelle de la batterie est à la moitié. La puissance résiduelle de la batterie est suffi sante. Action interdite ACCESSOIRES STANDARD Outre l’unité principale (1 unité), l’emballage contient les accessoires répertoriés à la page 193. Les accessoires standard sont sujets à changement sans préavis. APPLICATIONS Coupe de diff érents types de bois. SPÉCIFICATIONS Modèle C18DBL Tension 18 V Vitesse sans charge 5000 min

(mode puissance) 3000 min

(mode silencieux) Capacité Profondeur de coupe 90° 47 mm 45° 30 mm Poids* 2,6 kg

• Selon la procédure EPTA 01/2014 Selon la batterie jointe. Le poids le plus lourd est mesuré avec BSL36A18 (vendu séparément). REMARQUE Par suite du programme permanent de recherche et de développement HiKOKI, ces spécifi cations peuvent faire l’objet de modifi cations sans avis préalable. Contrôle électronique ○ Démarrage en douceur ○ Protection contre les surcharges Cette fonction de protection coupe l'alimentation du moteur en cas de surchauff e du moteur ou d'une réduction manifeste de la vitesse de rotation pendant le fonctionnement. Lorsque la fonction de protection contre la surcharge a été activée, le moteur peut s’arrêter. Dans ce cas, relâcher le commutateur de l’outil et éliminer les causes de la surcharge. Après cela, vous pouvez l'utiliser à nouveau. ○ Protection contre les surchauff es Cette fonction de protection coupe l'alimentation du moteur et arrête l'outil électrique en cas de surchauff e du moteur pendant le fonctionnement. Lorsque la fonction de protection contre la surchauff e a été activée, le moteur peut s’arrêter. Dans ce cas, relâcher le commutateur de l’outil et laisser refroidir pendant quelques minutes. Après cela, vous pouvez l'utiliser à nouveau. ○ Fonction de changement de la vitesse de rotation (mode puissance/mode silencieux) (Fonctionnement du commutateur de mode puissance/ mode silencieux) Chaque pression sur le sélecteur de mode change le mode de fonctionnement. (Fig. 17) 00BookC18DBL.indb2400BookC18DBL.indb24 2019/03/2911:29:292019/03/2911:29:2925 Français Le mode silencieux réduit le nombre maximal de tr/ min du moteur, permettant ainsi un travail effi cace avec moins de bruit. Le témoin lumineux du mode silencieux s'allume en mode silencieux. Lorsque la charge augmente pendant le mode silencieux, l'outil passe automatiquement au mode puissance et revient au mode silencieux lorsque la charge diminue. En mode puissance, aucun changement n'est apporté au mode silencieux même lorsque la charge diminue. REMARQUE ○ Pour activer les changements de mode, tirer le bouton une fois après l'installation de la batterie. ○ Ne pas faire subir de choc violent au panneau de commande ni le casser. Cela risque d'entraîner un dysfonctionnement. CHARGE Avant d’utiliser l’outil électrique, charger la batterie comme suit.

1. Branchez le cordon d’alimentation du chargeur’à

une prise secteur. Quand on raccorde la fi che du chargeur à une prise murale, la lampe témoin clignote en rouge (à intervalles d’une seconde).

2. Insérer la batterie dans le chargeur.

Insérez fermement la batterie dans le chargeur comme illustré sur Fig. 23.

Quand une batterie est insérée dans le chargeur, la charge commence et la lampe témoin s’allume en rouge. Quand la batterie est complètement chargée, la lampe témoin clignote en rouge. (À intervalles d’une seconde) (Voir Tableau 1) ● Pilot indication de lampe Les indications de la lampe témoin sont indiquées dans le Tableau 1, selon l’état du chargeur ou de la batterie rechargeable. Tableau 1 Indications de la lampe témoin Lampe témoin (rouge) Avant la charge Clignote S’allume pendant 0,5 seconde. Ne s’allume pas pendant 0,5 seconde. (Éteint pendant 0,5 seconde) Pendant la charge S’allume S’allume sans interruption Charge terminée Clignote S’allume pendant 0,5 seconde. Ne s’allume pas pendant 0,5 seconde. (Éteint pendant 0,5 seconde) Veille en surchauff e Clignote S’allume pendant 1 seconde. Ne s’allume pas pendant 0,5 seconde. (Éteint pendant 0,5 seconde) Batterie en surchauff e. Impossible de charger. (La charge commencera une fois que la batterie sera froide). Charge impossible Scintille S’allume pendant 0,1 seconde. Ne s’allume pas pendant 0,1 seconde. (Éteint pendant 0,1 seconde) Anomalie de la batterie ou du chargeur ● Au sujet des températures et de la durée de charge de la batterie. Les températures et la durée de charge sont indiquées dans le Tableau 2 Tableau 2 Chargeur Batterie UC18YFSL Tension de charge V 14,4 – 18 Poids kg 0,5 Températures de recharge de la batterie 0°C – 50°C Durée de charge selon la capacité de la batterie, approx. (à 20°C) 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah min. min. min. min. min. min.

Nombre de piles 4 – 10 REMARQUE Le temps de recharge peut varier selon la température et la tension de la source d’alimentation. ATTENTION Si le chargeur de batterie a été utilisé en continu, une surchauff e risque de se produire, ce qui peut provoquer des dysfonctionnements. Une fois la charge terminée, attendez 15 minutes avant la prochaine charge.

4. Débrancher le cordon d’alimentation du chargeur

de la prise secteur.

5. Tenir fermement le chargeur et dégager la batterie.

REMARQUE Bien sortir la batterie du chargeur après usage, et la conserver. ATTENTION ○ Si la batterie est chargée alors qu’elle est encore chaude parce qu’elle a été laissée longtemps dans un endroit exposé à la lumière directe du soleil ou qu’elle vient d’être utilisée, la lampe témoin du chargeur s’allume pendant 1 seconde, ne s’allume pas pendant 0,5 secondes (arrêt pendant 0,5 secondes). Dans ce cas, commencez par laisser la batterie refroidir avant de démarrer le chargement. 00BookC18DBL.indb2500BookC18DBL.indb25 2019/03/2911:29:302019/03/2911:29:3026 Français ○ Lorsque la lampe témoin scintille (à intervalles de 0,2 seconde), vérifi ez la présence de corps étrangers dans le connecteur de batterie du chargeur. En l’absence de corps étrangers, il s’agit probablement d’un dysfonctionnement de la batterie ou du chargeur. Les confi er à un service d’entretien autorisé. ○ Comme le micro-ordinateur intégré nécessite environ 3 secondes pour confi rmer le chargement de la batterie lorsque le chargeur est retiré, attendez au moins 3 secondes avant de le réinsérer pour poursuivre le chargement. Si la batterie est réinsérée dans un délai de 3 secondes, elle n’est peut-être pas correctement chargée. ○ Si la lampe témoin ne clignote pas en rouge (toutes les secondes), même avec le cordon du chargeur branché sur l’alimentation, cela indique que le circuit de protection du chargeur est peut-être activé. Débrancher le cordon ou la fi che de l’alimentation, puis rétablir la connexion au bout d’une trentaine de secondes. Si cela ne provoque toujours pas le clignotement en rouge (toutes les secondes) de la lampe témoin, apporter le chargeur dans un service après- vente HiKOKI agréé. INSTALLATION ET FONCTIONNEMENT Action Figure Page Réglage précis du parallélisme 11 195 Réglage précis de perpendicularité 12 196 Réglage précis du positionnement de guide de pièce

Réglage de la profondeur de coupe 14 196 Ligne de coupe 15 196 Fonctionnement du commutateur 16 196 À propos de la fonction de sélection de mode (*1)

Témoin lumineux de puissance de batterie résiduelle

À l’aide de l’éclairage à DEL 19 197 Fixation du guide (vendu séparément) 20 197 Fixation de l'adaptateur de collecte de poussière (vendu séparément)

Retrait et insertion de la batterie 22 197 Charge 23 197 Coupe à angle droit 24 198 Coupe inclinée (direction + 45°) 25 198 Démontage de la lame de scie 26 198 Montage de la lame de scie 27 199 Sélection des accessoires ― 200 (*1) À propos de la fonction de sélection de mode À chaque fois que vous appuyez sur le sélecteur de mode, le mode de fonctionnement change. Lorsque le mode silencieux est sélectionné, le témoin indicateur de mode silencieux s’allume. Le mode silencieux réduit le nombre maximal de tr/ min du moteur, permettant ainsi un travail effi cace avec moins de bruit. Si la charge augmente pendant que le moteur fonctionne en mode silencieux, il passe automatiquement en mode puissance. De plus, si la charge diminue à nouveau, il revient automatiquement en mode silencieux. En mode puissance, aucun changement n'est apporté au mode silencieux même lorsque la charge diminue. Mode Vitesse à vide Puissance 5000 min

REMARQUE ○ Le mode ne change que lorsque qu'une batterie est installée et que vous tirez une fois sur le commutateur. ○ Le mode actuel est maintenu même si le commutateur est réglé sur la position on/off , ou si la batterie est retirée/réinsérée.

ENTRETIEN ET VÉRIFICATION

1. Contrôle de la lame de scie

Étant donné que l’utilisation d’une lame de scie émoussée réduira le rendement et entrainera éventuellement un mauvais fonctionnement du moteur, aiguiser ou remplacer la lame dès qu’une abrasion apparait.

2. Vérifi cation des vis de fi xation

Vérifi er régulièrement toutes les vis de fi xation et s’assurer qu’elles sont bien serrées. S’il advient qu’une vis se desserre, la resserrer immédiatement. Le fait de négliger ce point pourrait entrainer de graves dangers.

3. Entretien du moteur

Le bobinage de l’ensemble moteur est le « cœur » même de l’outil électrique. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l’huile ou de l’eau.

4. Entretien de la protection inférieure

Pour un travail sûr et approprié, veiller à toujours garder la machine et les trous de ventilation propres. Le protecteur inférieur doit toujours pouvoir être en mesure de se déplacer librement et de se rétracter automatiquement. Par conséquent, toujours garder la zone autour du protecteur inférieur propre. Retirer poussière et copeaux par souffl age d’air comprimé ou au moyen d’une brosse.

5. Nettoyage de l’extérieur

Quand l’outil électrique est sale, l’essuyer avec un chiff on sec et doux ou un chiff on imbibé d’eau savonneuse. Ne pas utiliser de solvant au chlore, d’essence ou de diluant, car ils font fondre les matières plastiques.

Ranger l’outil dans un endroit affi chant une température inférieure à 40°C et hors de portée des enfants. REMARQUE Stockage des batteries au lithium-ion. S’assurer que les batteries au lithium-ion ont été entièrement chargées avant de les stocker. Le stockage prolongé (3 mois ou plus) de batteries faiblement chargées peut entraîner une détérioration des performances, réduisant considérablement la durée d’autonomie des batteries alors incapables de tenir une charge. Il est cependant possible de recouvrer la capacité d’autonomie d’une batterie considérablement endommagée en alternant deux à cinq fois charge et utilisation. Si la durée d’autonomie de la batterie reste extrêmement courte malgré les charges et utilisations consécutives, considérer la batterie en fi n de vie et s’en procurer une neuve. 00BookC18DBL.indb2600BookC18DBL.indb26 2019/03/2911:29:302019/03/2911:29:3027 Français ATTENTION Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question. Avis important sur les batteries pour outils électriques sans fi l HiKOKI Toujours utiliser une de nos batteries originales spécifi ées. Nous ne saurions garantir la sécurité et la performance de notre outil électrique sans fi l s’il est utilisé avec une batterie autre que celle que nous avons spécifi ée, ou encore si la batterie est démontée et modifi ée (par exemple, le démontage et remplacement des cellules ou autres composants internes). GARANTIE Nous garantissons que l’ensemble des outils électriques HiKOKI sont conformes aux réglementations spécifi ques statutaires/nationales. Cette garantie ne couvre pas les défauts ni les dommages inhérents à une mauvaise utilisation, une utilisation abusive ou l’usure et les dommages normaux. En cas de réclamation, veuillez envoyer l’outil électrique, en l’état, accompagné du CERTIFICAT DE GARANTIE qui se trouve à la fi n du mode d’emploi, dans un service après-vente HiKOKI agréé. Au sujet du bruit et des vibrations Les valeurs mesurées ont été déterminées en fonction de la norme EN62841 et déclarées conformes à ISO 4871. Niveau de puissance sonore pondérée A : 100 dB (A) Niveau de pression acoustique pondérée A :89 dB (A) Incertitude K: 3 dB (A) Porter des protections anti-bruit. Valeurs totales des vibrations (somme vectorielle triaxiale) déterminées conformément à EN62841. Couper du carton gris : Valeur d’émission de vibration a

Nous déclarons sous notre entière responsabilité que la scie circulaire sans fi l, identifi ée par le type et le code d'identifi cation spécifi que *1) est en conformité avec toutes les exigences applicables des directives *2) et des normes *3). Dossier technique en *4) - Voir ci-dessous. Le Gestionnaire des normes européennes du bureau de représentation en Europe est autorisé à constituer le dossier technique. Cette déclaration s'applique aux produits désignés CE.
