| Produkttyp | Sladdlös cirkelsåg |
| Märke | HiKOKI |
| Modell | C18DBL |
| Märkspänning | 18 V |
| Tomgångshastighet (kraftläge) | 5000 min⁻¹ |
| Tomgångshastighet (tyst läge) | 3000 min⁻¹ |
| Sågdjup vid 90° | 47 mm |
| Sågdjup vid 45° | 30 mm |
| Bladdiameter | 185 mm till 180 mm |
| Vikt (med EPTA-batteri) | 2,6 kg |
| Batterityp | Litiumjon (BSL36A18 eller kompatibel) |
| Kompatibel laddare | UC18YFSL |
| Driftslägen | Kraft, Tyst (omkopplingsbart) |
| Elektrisk broms | Ja |
| Mjukstart | Ja |
| Överbelastningsskydd | Ja (automatisk avstängning) |
| Överhettningsskydd | Ja |
| LED-belysning | Ja |
| Ljudtrycksnivå (LpA) | 89 dB(A) |
| Ljudeffektnivå (LwA) | 100 dB(A) |
| Vibration (kapning av grå kartong) | 1,9 m/s² (K=1,5 m/s²) |
| Användningstemperaturintervall | -5°C till 40°C |
| Rekommenderat underhåll | Rengör regelbundet, kontrollera blad och skruvar, förvara under 40°C |
Vanliga frågor - C18DBL HiKOKI
Användarfrågor om C18DBL HiKOKI
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Såg i PDF-format gratis! Hitta din manual C18DBL - HiKOKI och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. C18DBL av märket HiKOKI.
BRUKSANVISNING C18DBL HiKOKI
Läs alla säkerhetsvarningar, instruktioner, bilder och specifikationer som medföljer detta elektriska verktyg.
Om inte alla instruktioner nedan följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada.
Spara alla varningar och instruktioner för framtida referens.
Uttrycket "elektriskt verktyg" i varningar hänvisar till ditt eldrivna (med sladd) eller batteridrivna (sladdlöst) elektriska verktyg.
1) Säkerhet på arbetsplats
a) Håll arbetsplatsen ren och välbelyst.
Röriga eller mörka arbetsplatser inbjuder till olyckor.
b) Använd inte elektriska verktyg i explosiva omgivningar, som t ex i närvaro av antändliga vätskor, gaser eller damm.
Elektriska verktyg bildar gnistor som kan antända dammet eller ångorna.
c) Håll barn och kringstående på avständ när du arbetar med ett elektriskt verktyg.
Distraktioner kan få dig att tappa kontrollen.
2) Elektrisk säkerhet
a) Det elektriska verktygets stickpropp måste matcha uttaget. Modifiera aldrig stickproppen. Använd inte adapterstickproppar till jordade elektriska verktyg.
Omodifi erade stickproppar och matchande uttag minskar risken för elstötar.
b) Undvik kroppskontakt med jordade ytor som tex rör, värmeelement, spisar och kylskåp. Det finns ökad risk för elstötar om din kropp är jordad.
c) Utsätt inte elektriska verktyg för regn eller väta. Om vatten kommer in i ett elektriskt verktyg ökar risken för elstötar.
d) Misshandla inte sladden. Använd aldrig sladden för att bära, dra eller dra ur sladden till det elektriska verktyget.
Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar.
Skadade eller tilltrasslade sladdar ökar risken för elstötar.
e) Använd en förlängningssladd som är lämplig för utomhusbruk när du arbetar med det elektriska verktyget utomhus.
Användning av en sladd som är lämplig för utomhusbruk minskar risken för elstötar.
f) Om du inte kan undvika att använde ett elektriskt verktyg på en fuktig plats, använd ett uttag med jordfelsbrytare.
Användning av en jordfelsbrytare minskar risken för elektrisk stöt.
3) Personlig säkerhet
a) Var vaksam, se upp med vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg.
Använd inte elektriska verktyg när du är trött, drog- eller alkoholpåverkad eller har tagit mediciner.
Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador.
b) Använd personskyddsutrustning. Ha alltid ögonskydd.
Skyddsutrustning som till exempel en ansiktsmask, glidfria säkerhetsskor, hjälm eller hörselskydd för tillämpliga förhållanden minskar personskadorna.
c) Förebygg oavsiktlig start. Se till att omkopplaren står i läge av innan du ansluter det elektriska verktyget till strömkällan och/eller batteriet, tar upp eller bär verktyget.
Att bära det elektriska verktyget med fi ngret på omkopplaren eller kraftansluta det elektriska verktyget då omkopplaren är på inbjuder till olyckor.
d) Avlägsna eventuell justeringsnyckel eller skruvnyckel innan du startar det elektriska verktyget.
En skruvnyckel eller nyckel som lämnats kvar på en roterande del av det elektriska verktyget kan resultera i personskador.
e) Sträck dig inte för långt. Stå alltid stadigt på fötterna och håll balansen.
På så sätt får du bättre kontroll över det elektriska verktyget i oväntade situationer.
f) Klä dig korrekt. Ha inte på dig vida, lösa kläder eller smycken. Håll ditt här och dina kläder borta från rörliga delar.
Vida kläder, smycken eller långt här kan fastna i de rörliga delarna.
g) Omtillbehörföranslutningavdammuppsugnings- och damminsamlingsanordningar ingår, se då till att dessa anordningar ansluts och används på korrekt sätt.
Användning av damminsamling kan minska dammrelaterade faror.
h) Låt inte vanan av regelbunden användning av verktyg tillåta dig att bli för självsäker och ignorera verktygssäkerhetsprinciper.
En oförsiktig åtgärd kan orsaka allvarlig skada inom en bråkdel av en sekund.
4) Användning och skötsel av elektriska verktyg
a) Tvinga inte det elektriska verktyget. Använd korrekt verktyg för det du ska göra. Korrekt verktyg gör arbetet bättre och säkrare med den hastighet som det är avsett för.
b) Använd inte det elektriska verktyget om omkopplaren inte kan vridas Från eller Till.
Elektriska verktyg som inte kan kontrolleras med omkopplaren är farliga och måste repareras.
c) Dra ut sladden ur uttaget och/eller ta ur batteriet om det är avtagbart från det elektriska verktyget innan du gör justeringar, byter tillbehör eller förvarar det elektriska verktyget.
Sådana förebyggande säkerhetsåtgärder minskar risken för att det elektriska verktyget startar oavsiktligt.
d) Förvara elektriska verktyg som inte används utom räckhåll för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget.
Elektriska verktyg är farliga i händerna på otränade användare.
e) Underhåll elektriska verktyg och accessoarer. Kontrollera med avseende på felaktig inriktning eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillständ som kan påverka verktygets drift. Om verktyget är skadat se till att det repareras innan du använder det.
Många olyckor förorsakas av dåligt underhållna verktyg.
f) Håll skärverktygen skarpa och rena.
Korrekt underhållna skärverktyg med skarpa skäreggar kärvar inte och är lättare att kontrollera.
g) Använd det elektriska verktyget, tillbehör och hårdmetallskär etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsförhållanden och det arbete som ska utföras med i beräkningen.
Att använda det elektriska verktyget för andra ändamål än det är avsett för kan resultera i farliga situationer.
h) Håll handtag och gripytor torra, rena och fria från olja och fett.
Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.
5) Användning och vård av batteriverktyg
a) Ladda endast med laddare som angetts av tillverkaren.
En laddare som passar för en typ av batteri kan orsaka brandfara om den använd med ett annat batteri.
b) Använd verktyg endast med specifi kt avsedda batteri.
Användning av annat batteri kan orsaka risk för skada eller brand.
c) När batteriet inte används förvara det frånskilt från andra metallföremål så som gem, mynt, nycklar, spikar, skruvar eller andra metallföremål som kan orsaka anslutning från en pol till en annan.
d) Vid oriktigt handhavande kan vätska komma ut från batteriet; undvik kontakt. Om kontakt av misstag sker, spola med vatten. Om vätska kommer i ögonen sök medicinsk hjälp.
Vätska som läcker från batteriet kan orsaka irritation eller brännskador.
e) Använd inte ett batteri eller verktyg som har skadats eller modifi erats.
Skadade eller modifi erade batterier kan uppvisa oförutsägbart beteende som leder till brand, explosion eller risk för skada.
f) Utsätt inte batteriet eller verktyget för brand eller överdriven temperatur.
Exponering för brand eller temperatur över 130 °C kan orsaka explosion.
g) Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturintervall som anges i instruktionerna.
Felaktig laddning eller laddning vid temperaturer utanför det angivna intervallet kan skada batteriet och öka risken för brand.
6) Service
a) Låt en kvalificerad reparatör utföra service på ditt elektriska verktyg och använd bara identiska reservdelar.
Detta garanterar att det elektriska verktyget alltid är säkert och fungerar som det ska.
b) Serva aldrig skadade batterier.
Service av batterier får endast utföras av tillverkaren eller auktoriserade serviceleverantörer.
FÖREBYGGANDE ÅTGÄRD
Håll barn och bräckliga personer på avständ.
När verktygen inte används ska de förvaras utom räckhåll för barn och bräckliga personer.
SÄKERHETSVARNINGAR FÖR BATTERIDRIVEN CIRKELSÅG
Kapning
a) ⚠️ WARNING!: Håll händerna borta från skärytan och sågklingan. Håll din fria hand på verktygets handtag eller på motorkåpan.
Om båda händerna håller i sågen kan de inte skadas av sågklingan.
b) Stick inte händerna under arbetsstycket.
Klingskyddet kan inte skydda dig mot sågklingan under arbetsstycket.
c) Ställ in skärdjupet i förhållande till arbetsstyckets tjocklek.
Minder än en hel tand av sågklingans tänder får vara synlig under arbetsstycket.
d) Håll aldrig arbetsstycket i dina händer eller över benet medan du skär. Fäst arbetsstycket i ett stabilt underlag.
Det är viktigt att arbeta omsorgsfullt för att minimera risken att råka ut för personskador, att sågklingan fastnar och att tappa kontrollen.
e) Håll det elektriska verktyget vid isolerade greppytor när du utför ett arbete där skärverktyget kan komma i kontakt med gömda kablar eller dess egen sladd. Kontakt med en "ledande" ledning kommer också göra utsatta metalldelar på det elektriska verktyget "ledande" och ge operatören en stöt.
f) Använd alltid klyvstöd eller en rak styrlinjal vid klyvning.
Detta förbättrar exaktheten vid klyvning och minskar risken för att sågklingan ska fastna.
g) Använd alltid sågklingor med rätt storlek och form (diamantformad kontra rund) med bågformade hål.
Klingor som inte passar till sågen roterar excentriskt och gör arbetet svårkontrollerat.
h) Använd aldrig skadade eller felaktiga brickor eller bultar.
Brickorna och bultarna är specialdesignade för din såg för att ge bästa prestanda och säkerhet under arbetet.
Orsaker för kast och tillhörande varningar
- bakslag är en plötslig reaktion på en fastklämd eller skev sågklinga, vilket leder till att en okontrollerad såg lämnar arbetsstycket och kastas mot användaren;
- när sågklingan kläms fast på grund av att virket nyper stannas sågklingan och motorns kraft förorsakar att verktyget kastas bakåt mot användaren;
- om sågklingan blir sned eller skev under användning, så kan tänderna vid sågklingans bakre del arbeta sig in i arbetsstyckets yta, vilket leder till att sågklingan lyfts upp ur sågskåran och kastas bakåt mot användaren.
Kast är resultatet när sågen används felaktigt och/eller felaktiga användningssätt eller villkor och kan undvikas genom att vidta vederbörliga försiktighetsåtgärder som visas nedan.
a) Ta ett fast grepp med båda händerna om sågen och håll armarna så att de kan ta emot kraften vid ett kast. Stå med kroppen på endera sidan om sågklingan, aldrig i linje med den.
Ett kast kan leda till att sågen hoppar bakåt, men kraften kan kontrolleras av användaren om särskild försiktighet iakttas.
b) Släpp startknappen och håll sågen kvar i arbetsstycket tills att sågklingan har stannat helt, om sågklingan har fastnat eller om du av någon anledningen vill avbryta ett skär.
Försök aldrig att ta bort sågen från arbetsstycket eller att dra sågen bakåt medan sågklingan roterar då detta kan orsaka kast.
Undersök och vidta korrigerande åtgärder för att minska risken för bändning av sågklingan.
c) Inför omstart av sågen i ett arbetsstycke, centrera sågklingan i sågspåret så att sågens tänder inte sitter fast i materialet.
Om sågklingan sitter fast kan den arbeta sig uppåt i arbetsstycket eller förorsaka ett bakslag när sågen startas igen.
d) Stötta upp stora skivor för att minska risken för kast och för att sågklingan kläms fast.
Svenska
Stora skivor har en benägenhet att bågna under sin egen vikt. Stöd måste därför placeras under skivan på båda sidor nära skärlinjen och nära skivans kant.
e) Använd inte slöa eller skadade sågklingor.
Slöa eller felaktiga sågklingor åstadkommer smala spår, vilka kan orsaka stark friktion, att sågklingan fastnar och att ett kast sker.
f) Låsspakarna för sågdjup och fasjustering måste vara ordentligt åtdragna innan sågningen påbörjas.
Om sågklingans inställning ändras under sågning kan det leda till tvära stopp eller kast.
g) Var extra försiktig när du sågar i existerande väggar eller andra blinda utrymmen.
Den utskjutande sågklingan kan stöta på föremål som i sin tur förorsakar ett kast.
Klingskyddets funktion
a) Kontrollera före varje användning att klingskyddet fungerar som det ska. Använd inte sågen om klingskyddet inte rör sig fritt eller stängs omedelbart. Kläm aldrig fast klingskyddet i öppet läge.
Om sågen har tappats av misstag kan skyddet ha blivit deformerat.
Ta i greppet och dra tillbaka klingskyddet samt kontrollera i alla vinklar och skärdjup att skyddet rör sig fritt och inte rör vid varken sågklingan eller någon annan del.
b) Kontrollera klingskyddets fjädring. Om skyddet och fjädern inte fungerar tillfredsställande, måste service utföras innan sågen används.
Klingskyddet kan gå trögt på grund av skadade delar, klibbiga avlagringar eller fi berdamm.
c) Klingskyddet får endast dras tillbaka manuellt vid speciella arbetsmoment som inför "instick" och "girsågning". Dra tillbaka klingskyddet med handtaget och släpp sedan klingskyddet direkt när sågklingan kommer i kontakt med arbetsstycket.
Vid all annan sågning ska klingskyddet fungera automatiskt.
d) Se alltid till att klingskyddet täcker sågklingan innan sågen sätts ner på arbetsbänken eller golvet.
En oskyddad, avstannande sågklinga leder till att sågen förl yttar sig bakåt och skär i allt som kommer i dess väg.
Tänk på att det tar tid för sågklingan att stanna efter det att startknappen har släppts.
YTTERLIGARE SÄKERHETSVARNINGAR
-
Se till att inga främmande föremål hamnar i verktyget genom batteriöppningen eller uttagen.
-
Ta aldrig isär vare sig det uppladdningsbara batteriet eller laddningsaggregatet.
-
Se till att det uppladdningsbara batteriet inte kortsluts. Kortslutning av batteriet kan orsaka en stor elektrisk ström och överhettning. Det leder till brännskada eller skada på batteriet.
-
Kasta inte batteriet i öppen eld. Om batteriet blir bränt kan det explodera.
-
När borrhammaren används utan uppehåll, kan det hända att borrhammaren blir överhettad, vilket leder till skada i motorn och omkopplaren. Den skall då lämnas i ca., 15 minuter så att den får kylas ned.
-
Se till att inga föremål eller främmande ämnen hamnar i laddningsaggregatets ventilationshål. Isättning av metallföremål eller lättantändliga objekt i ventilationshålen kommer att resultera i elektriska överslag och skador på laddningsaggregatet.
-
Laddningsaggregatet skadas när du använder ett urladdat batteri.
-
Så snart batteriets efterladdningstid blir för kort för verktygets praktiska användning, skall du föra eller skicka batteriet till återförsäljaren. Kasta inte bort det urladdade batteriet med sopor.
-
Använd öronskydd för att skydda din hörsel under arbetet.
-
Använd endast bladdiameter angivet på maskinen.
-
Använd inga sliphjul.
-
Använd inte sågblad som är deformerade eller spruckna.
-
Använd inte blad av snabbstål.
-
Använd inte blad som inte motsvarar den karakteristik som specifi ceras i dessa instruktioner.
-
Stoppa inte sågbladen genom att anbringa tryck från sidan på skivan.
-
Se alltid till att sågbladen är vassa.
-
Se till att det nedre klingskyddet rör sig smidigt och fritt.
-
Använd aldrig cirkelsågen med klingskyddet fixerat i öppet läge.
-
Se till att skyddssystemets returnmekanism fungerar på rätt sätt.
-
Såga aldrig med cirkelsågen när sågbladet är vänt uppåt eller åt sidan.
-
Se till att det inte finns främmande föremål såsom spikar och dylikt i arbetsstycket.
-
Sågbladet bör vara från 185 mm till 180 mm.
-
Dra ut batteriet innan du utför några justeringar, service eller underhåll.
-
Akta dig för bakslag vid bromsning
Denna cirkelsåg har en elektrisk broms som kopplas in när startomkopplaren släpps fri. Häll ett stadigt tag i sägen vid bromsning på grund av att sägen kan slå bakät när bromsen tar.
-
Se till att strömkällan som används överensstämmer med effektkraven angivna på namnplåten på produkten.
-
Se till att strömbrytaren står i läge OFF (av). Om batteriet installeras på det elektriska verktyget medan strömbrytaren står i läge ON (på), kommer det elektriska verktyget att starta omedelbart vilket kan orsaka en allvarlig olycka.
-
När arbetsplatsen befinner sig långt från strömkällan använd en förlängningssladd som är tillräckligt tjock och klarar angiven effekt. Använd kortast möjliga förlängningssladd.
-
Undvik att såga i ett tillstånd där bottenplattan har lyft från arbetsstycket.
Om sågbladet fastnar eller kärvar eller om sågningen av någon annan anledning måste avbrytas, så släpp avtryckaren och håll cirkelsågen still i arbetsstycket tills sågbladet stannat helt. Försök aldrig att avlägsna sägen från arbetsstycket eller dra tillbaka den medan sågbladet roterar, eftersom det kan orsaka bakslag. Undersök vid behov orsaken till det problem som uppstätt och vidta lämpliga åtgärder för att undvika att det upprepas.
- Stöd stora paneler ordentligt, för att minimera risken för att sågbladet kläms fast och bakslag uppstår. Större paneler har en tendens att ge efter för sin egen vikt (Bild 3). Se till att stödja panelen underifrån på båda sidor om skärytan, både i närheten av skärytan och i närheten av panelens ändar, enligt Bild 2.
För att ytterligare minimera risken för fastklämning eller bakslag bör sågen vila mot den större delen och den mindre bit som ska sågas av, då sågningen kräver att cirkelsågen vilar mot arbetsstycket.
- Var extra försiktig vid sågning i väggar eller andra blinda områden. Det utskjutande sågbladet kan stöta mot föremål som orsakar bakslag.
Placera aldrig en hand eller fingrar bakom cirkelsågen (Bild 4). Om bakslag uppstår kan sågen lätt kastas bakåt och över handen eller fi ngrarna, vilket med stor sannolikhet leder till olycksfall.
-
WARNING! Det är yttert viktigt att stödja arbetsstycket och hålla i cirkelsågen ordentligt, för att inte förlora kontrollen över sågen och förorsaka olycksfall. Bild 5 illustrerar ett typiskt handstöd av cirkelsågen.
-
Placera den bredare delen av basplattan på den del av arbetstycket som har fast stöd, och inte på den del som kommer att falla ner när sågningen är klar. Som exempel illustrerar Bild 6 hur en brädände sågas av på korrekt sätt, medan Bild 7 illustrerar ett felaktigt sätt. Spänn fast arbetsstycket, om det är kort eller litet.
FÖRSÖK ALDRIG HÅLLA FAST KORTA DELAR FÖR HAND!
-
Försök aldrig använda cirkelsågen upp och ner i ett skruvstäd. Detta sätt att såga är ytterst farligt och kan leda till allvarliga olycksfall. (Bild 8)
-
När du använder guiden, försök inte ett snedställd snitt som gör att det snittade materialet kan glida mellan sågbladet och guiden. Det kan leda till skador. (Bild 9, 10)
-
Om spaken förblir lös kan det skapa en mycket farlig situation. Den måste alltid spännas fast ordentligt. (Bild 14)
-
Det är mycket farligt om spaken inte dras fast. Dra alltid fast den ordentligt. (Bild 25)
-
Kontrollera materialet du ska såga, före sågning. Om materialet som ska kapas kan utveckla skadligt eller giftigt damm, måste dammpåsen eller korrekt dammutsugningssystem vara tätt anslutet till dammutloppet.
Om det fi nns en dammask bör du också använda denna
○ Innan du börjar säga ska klingan ha uppnätt fullt varvtal.
- Om klingan skulle stoppa eller avge onormalt ljud under sågningen – stäng omedelbart AV sågen med strömbrytaren.
- Att använda cirkelsågen med klingan riktad uppåt eller åt sidan är mycket farligt. Undvik sådan hantering.
○ Använd alltid skyddsglasögon när du sågar.
○ Dra ut batteriet när du är klar med ditt arbete.
-
Kontrollera efter sågbladets montering att lässpaken har dragits åt ordentligt och i föreskriven position.
-
Lys inte med ljuset direkt i ögonen.
Ogonen kan ta skada om de utsätts av för mycket ljus.
- Använd inte produkten om verktyget eller batteripolarna (batteriluckan) är deformerade.
Att montera ett sådant batteri kan orsaka kortslutning vilket kan leda till rökutsläpp eller antändning.
- Håll verktygets anslutningar (batterilucka) fri från spån och damm.
○ Före användning, se till att spån och damm inte har ansamlats i området vid terminalerna.
○ Försök att undvika att spån eller damm på verktyget hamnar på batteriet under drift.
○ När du avbryter drift eller efter användning, lämna inte verktyget i ett område där det kan utsättas för fallande spån eller damm.
Detta kan orsaka kortslutning som kan leda till rökutveckling eller brand.
-
Använd inte verktyget med endast fl äktfunktionen.
-
Använd alltid verktyget och batteriet vid temperaturer mellan -5 °C och 40 °C.
-
Använd en sågklinga avsedd för sågning i trä.
-
Använd en sågklinga för trä med ett indikerat varvtal som är lika med eller högre än det varvtal som finns märkt på verktyget.
WARNING FÖR LITIUMJONBATTERI
För att förlänga livstiden är litiumjonbatteriet utrustat med en skyddsfunktion som stoppar utmatning.
I händelse av 1 till 3 som beskrivs nedan, vid användning av denna produkt, även om du trycker på knappen kan det hända att motorn stannar. Detta är inget fel utan ett resultat av skyddsfunktionen.
- Når kvarvarande batterikraft tar slut stannar motorn.
I detta fall ladda omedelbart upp det.
-
Om verktyget är överbelastat kan motorn stanna. Om så händer släpp knappen på verktyget och ta åtgärda orsaken till överbelastningen. Du kan använda det igen när det svalnat.
-
Om batteriet överhettas under för hög belastning kan batteriet ta slut.
Om detta händer, sluta använda batteriet och låt det svalna. Du kan använda det igen när det svalnat.
Vidare, var god beakta följande varningar och föreskrifter.
WARNING
För att förebygga läckage från batteri, värmeutveckling, rök, explosion och eldsvåda, var god beakta följande försiktighetsåtgärder.
- Se till att damm och smuts inte samlas på batteriet.
○ Vid arbete se till att damm och smuts inte faller på batteriet.
○ Se till att eventuellt damm och smuts som faller på det elektriska verktyget vid arbete inte samlas på batteriet.
Förvara inte batteri som inte används på en plats där de utsätts för damm och smuts.
○ Innan förvaring av ett batteri avlägsna eventuellt damm och smuts som har fastnat på det och förvara det inte tillsammans med metallföremål (skruvar, spikar etc.).
-
Gör inte hål i batteri med skarpa föremål så som spik, slå med hammare, stampa på eller kasta föremål på eller utsätt batteriet för fysisk påfrestning.
-
Använd inte uppenbarligt skadat batteri eller batteri som är deformerat.
-
Använd inte batteriet med polerna omvända.
-
Anslut inte direkt till ett elektriskt uttag eller uttaget för cigarettändare i en bil.
-
Använd inte batteri för andra syften än de som anges.
-
Om batteriladdningen inte lyckas avslutas trots att den angivna laddningstiden passerat, stoppa omedelbart vidare laddning.
-
Utsätt inte batteriet för höga temperaturer eller högt tryck så som i en mikrovågsugn, hårtork eller högtrycksbehållare.
-
Håll borta från eld så snart läckage eller illaluktande lukt upptäcks.
-
Använd inte på plats där stark statisk elektricitet skapas.
-
Om batteriet läcker, luktar illa, blir varmt, missfärgat eller missformerat eller på något sätt upplevs som onormalt vid användning, laddning eller förvaring, ta omedelbart bort det från verktyget eller batteriladdaren och sluta använda det.
-
Lägg inte batteriet i vätskor och se till att vätskor inte tränger in i det. Om en konduktiv vätska, exempelvis vatten, skulle komma in i batteriet kan det skadas och antändas eller explodera. Förvara batteriet på en sval, torr plats, borta från brännbara och lättantändliga föremål. Batteriet får inte utsättas för miljöer med frätande gas.
FÖRSIKTIGT
- Om vätska som läcker från batteriet kommer i ögonen gnid inte ögonen och skölj dem väl med friskt rent vatten från en kran och kontakta omedelbart medicinsk hjälp.
Om inget görs kan vätskan orsaka ögonproblem.
- Om vätskan kommer i kontakt med din hud eller dina kläder, tvätta omedelbart väl med rent vatten så som från en kran.
Det finns en chans att det kan orsaka hudirritation.
Svenska
- Om du upptäcker rost, dålig lukt, överhettning, missfärgning, deformering och/eller andra ovanligheter när du använder batteriet för första gången använd det inte utan lämna tillbaka det till din återförsäljare eller handlare.
WARNING
Om ett främmande elektriskt ledande material kommer i kontakt med batteriets anslutningar, kan batteriet kortslutas och förorsaka brand. Vid förvaring av litiumjonbatterier, se till att följa nedanstående anvisningar.
○ Placera inte ledande föremål som spikar och ledningar i stål eller koppar i förvaringsfacket.
För att undvika kortslutning, montera batteriet i verktyget eller sätt på batteriskyddet vid förvaring för att dölja ventilatorn.
ANGÅENDE TRANSPORT AV LITIUMJONBATTERIER
laktta följande försiktighetsåtgärder när litiumjonbatterier transporteras.
WARNING
Meddela transportföretaget att ett paket innehåller ett litiumjonbatteri, informera företaget om dess uteffekt och följ transportföretagets instruktioner när transporten arrangeras.

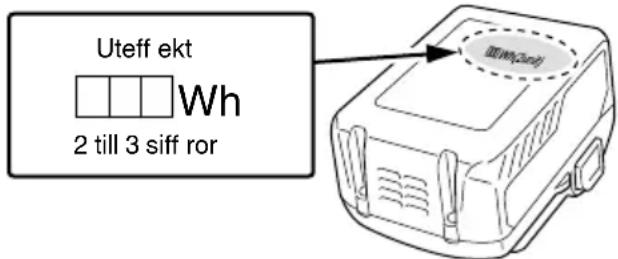

○ Litiumjonbatterier som överskrider en uteff ekt på 100 Wh klassifi ceras som farligt gods och kommer att kräva en särskild behandlingsprocedur.
○ För transport utomlands måste du uppfylla internationell lagstiftning samt destinationslandets regler och förordningar.
| 1 | Omkopplare |
| 2 | Omkopplarlås |
| 3 | Skärdjupsspak |
| 4 | Undre skydd |
| 5 | Bult |
| 6 | Bricka (B) |
| 7 | Sågblad |
| 8 | Styrdel |
| 9 | Bas |
| 10 | Lutningsspak |
| 11 | Låsspak |
| 12 | Vingbult för styrfäste |
| 13 | LED-lampa |
| 14 | Batteri |
| 15 | Insexnyckel (stor) |
| 16 | Handtag |
| 17 | Lägesväljare |
| 18 | Indikatorlampa för tyst läge |
| 19 | Indikatorknapp för återstående batterinivå |
| 20 | Indikatorlampa för återstående batterinivå |
| 21 | Belysningslägesknapp |
| 22 | Indikatorlampa för belysningsläge |
| 23 | Styrning |
| 24 | Adapter till stoftinsamling |
| 25 | Bricka (A) |
SYMBOLER
WARNING
Nedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget används.
 | C18DBL: Batteridriven cirkelsåg |
 | Användaren måste läsa bruksanvisningen för att minska risken för personskador. |
 | Ha alltid ögonskydd. |
 | Bär alltid hörselskydd. |
  | Gäller endast EU-länderElektriska verktyg får inte kastas ihushållssoporna!Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning. |
| V Märkspänning | |
| n_0 | Hastighet utan belastning |
 | Slå PÅ |
 | Slå AV |
 | Koppla loss batteriet |
 | Lägesvalsomkopplare |
 | Batterikapacitet |
 | Indikatorknapp för återstående batteri |
 | Batteriet är nästan helt urladdat. Ladda batteriet så snart som möjligt |
 | Hälften av batteriets energi är förbrukad. |
 | Det fi nns tillräckligt med energi kvar i batteriet. |
Förbjuden åtgärd
STANDARDTILLBEHÖR
Förutom huvudenheten (1 enhet) innehåller paketet tillbehören listade på sidan 193.
Standardtillbehören kan ändras utan föregående meddelande.
ANVÄNDNINGSOMRÅDEN
Sågning av olika sorters trä.
TEKNISKA DATA
| Modell C18DBL | |||
| Spänning 18 V | |||
| Tomgångsvarvtal | 5000 min-1(Kraftläge)3000 min-1(Tyst läge) | ||
| Kapacitet Skärdjup | 90° 47 mm | ||
| 45° 30 mm | |||
| Vikt* 2,6 kg | |||
* Enligt EPTA-procedur 01/2014
Beroende på anslutet batteri.
Den tyngsta vikten mäts med BSL36A18 (säljs separat).
ANMÄRKNING
Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande.
Elektrisk kontroll
○ Mjukstart
○ Överbelastningsskydd
Denna skyddsfunktion kapar strömmen till motorn i händelse av att motorn överbelastas eller en misstänksam minskning i rotationshastigheten under användning.
När överbelastningsskyddsfunktionen har aktiverats kan motorn stanna.
Om detta händer, släpp upp verktygets brytare och avlägsna orsaken för överbelastningen.
Efter det kan du använda den igen.
○ Overhettningsskydd
Denna skyddsfunktion kapar strömmen till motorn och stannar det elektriska verktyget i händelse av överhettning av motorn under drift.
När överhettningsskyddsfunktionen har aktiverats kan motorn stanna.
Om detta händer, släpp upp verktygets brytare och låt den svalna några minuter.
Efter det kan du använda den igen.
○ Funktion för att ställa om rotationshastigheten (Kraftläge / Tyst läge)
(Funktion för Kraftläge / Tyst läge brytare)
Med varje tryck på lägesväljarbrytaren ändras driftläget. (Bild 17)
Tyst läge minskar maximalt motorvarvtal vilket möjliggör eff ektivt arbete tystare.
Indikatorlampan för Tyst läge tänds i Tyst läge.
När belastningen ökar under Tyst läge kommer verktyget automatiskt att växla över till Kraftläge och återgå till Tyst läge när belastningen minskar.
I kraftläge görs ingen ändring till Tyst läge även om belastningen minskar.
ANMÄRKNING
○ För att aktivera lägesändringar, tryck in brytaren en gång efter det att batteriet har installerats.
O Utsätt inte indikeringspanelen för hårda stötar och skada det ej. Det kan leda till problem.
BATTERILADDNING
Ladda upp batteriet enligt de följande anvisningarna innan du använder ditt elektriska verktyg.
1. Anslut laddarens nätkabel till uttaget.
Kontrollampan kommer att blinka i rött (med intervaller på 1 sekund) efter anslutning av nätkabel till laddaren.
2. Sätt i batteriet i laddaren.
Sätt i batteriet ordentligt i laddaren såsom visas i Bild 23.
3. Laddning
Laddningen sätts igång efter batteriets isättning i laddaren. Signallampan lyser i rött.
När batteriet blir fullt laddad kommer signallampan att blinka röd. (Med intervaller på 1 sekund) (Se Tabell 1)
● Signallampans indikationer
Signallampans indikationer visas i Tabell 1, i enlighet med statusen hos laddaren eller det laddningsbara batteriet.
Tabell 1
| Signallampans indikationer | ||||
| Signallampa (röd) | Före laddning | Blinkar | Lyser 0,5 sekunder. Lyser inte 0,5 sekunder. (släckt 0,5 sekunder) | |
| Under pågående laddning | Lyser | Lyser ihållande | ||
| Laddningen fullbordad | Blinkar | Lyser 0,5 sekunder. Lyser inte 0,5 sekunder. (släckt 0,5 sekunder) | ||
| Överhettad, standby | Blinkar | Lyser 1 sekund. Lyser inte 0,5 sekunder. (släckt 0,5 sekunder) | Batteriet överhettat. Kan inte ladda. (laddning kommer att börja när batteriet svalnat). | |
| Går inte att ladda | Flimrar | Lyser 0,1 sekunder. Lyser inte 0,1 sekunder. (släckt 0,1 sekunder) | Fel i batteriet eller laddaren | |
Svenska
- Angående temperaturer och laddningstid för batteriet.
Temperaturer och laddningstider blir som visas i Tabell 2
Tabell 2
| Batteri\Laddare | UC18YFSL | |
| Laddningsspänning V 14,4 – 18 | ||
| Vikt kg 0,5 | ||
| Temperaturer vid vilka batterierna kan laddas | 0°C – 50°C | |
| Laddningstid för batterikapacitet, ca. (vid 20°C) | ||
| 1,5 Ah | min. | 22 |
| 2,0 Ah | min. | 30 |
| 2,5 Ah | min. | 35 |
| 3,0 Ah | min. | 45 |
| 4,0 Ah | min. | 60 |
| 5,0 Ah | min. | 75 |
| Antal battericeller 4 – 10 | ||
ANMÄRKNING
Laddningstiden kan variera beroende på temperaturen och nätspänningen.
FÖRSIKTIGT
När batteriladdaren har används kontinuerligt kommer batteriladdaren att bli varm, och kan komma att bli orsaken till fel. När en laddning är klar låt laddaren vila i 15 minuter innan nästa laddning.
4. Dra ut laddarens nätkabel ur nätuttaget.
5. Fatta ett stadigt tag i laddaren och dra ut batteriet ur laddaren.
ANMÄRKNING
Kom ihåg att dra ut batteriet ur laddaren efter användning och att spara det.
FÖRSIKTIGT
○ Om batteriet laddas när det är varmt efter att ha legat i direkt solljus eller då det använts nyligen lyser laddarens signallampa i 1 sekund och släcks i 0,5 sekunder (avstängd i 0,5 sekunder). Om detta inträff ar, låt batteriet svalna innan du börjar ladda.
○ När signallampan flimrar (med 0,2-sekunders intervaller) ska batteriets isättningsöppning kontrolleras för främmande föremål som i så fall måste tas bort. Om det inte finns några främmande föremål är det troligt att det är fel på batteriet eller laddaren. Ta den till en auktoriserad serviceverkstad.
Vänta minst 3 sekunder innan du sätter i batteriet igen för att fortsätta laddningen, eftersom det tar ungefär 3 sekunder för den inbyggda mikrodatorn att upptäcka att batteriet som laddas med laddaren tagits ur. Om batteriet sätts i igen inom 3 sekunder kanske det inte laddas korrekt.
○ Om indikatorlampan inte blinkar rött (varje sekund) trots att laddarsladden är ansluten till strömmen, indikerar detta att laddarens skyddskrets kan vara aktiverad. Koppla bort sladd eller kontakt från strömmen och återanslut efter cirka 30 sekunder. Om detta inte får indikatorlampan att blinka rött (varje sekund), lämna in laddaren till HiKOKIs auktoriserade servicecenter.
MONTERING OCH ANVÄNDNING
| Åtgärd | Bild | Sida |
| Finjustering av parallellitet | 11 | 195 |
| Finjustering av vinkelräthet | 12 | 196 |
| Finjustering av styrdelens position | 13 | 196 |
| Justera skärdjupet | 14 | 196 |
| Kaplinje | 15 | 196 |
| Startomkopplarens manövrering | 16 | 196 |
| Om lägesväljarfunktionen (*1) | 17 | 196 |
| Indikator för återstående batterinivå | 18 | 197 |
| Använda LED-lampan | 19 | 197 |
| Montera styrdelen (säljs separat) | 20 | 197 |
| Montera adaptern till stoftinsamling (säljs separat) | 21 | 197 |
| Borttagning och isättning av batteri | 22 | 197 |
| Laddning | 23 | 197 |
| Kapa vinkelrätt | 24 | 198 |
| Lutande skärning (riktning +45°) | 25 | 198 |
| Demontera sågbladet | 26 | 198 |
| Montera sågbladet | 27 | 199 |
| Välja tillbehör | — | 200 |
(\*1) Om lägesväljarfunktionen
Driftläget ändras varje gång lägesväljaren trycks in. När tyst läge är valt tänds indikatorn för tyst läge. Tyst läge minskar det maximala motorvarvtalet, vilket möjliggör effektivt arbete med mindre buller.
Om belastningen ökar när motorn körs i tyst läge aktiveras kraftläget automatiskt.
Dessutom aktiveras tyst läge igen om belastningen minskar igen.
I kraftläge aktiveras inte tyst läge, även om belastningen minskar.
| Läge | Varvtal utan belastning |
| Kraft | 5000 min-1 |
| Tyst | 3000 min-1 |
ANMÄRKNING
○ Läget ändras endast efter att ett batteri satts i och startomkopplaren dras ut en gång.
○ Det aktuella läget bibehålls även efter att startomkopplaren slås på/av, eller batteriet tas bort/sätts i igen.
UNDERHÅLL OCH INSPEKTION
1. Kontroll av sågblad
Byt ut eller slipa sågbladet så snart det är slött eller slitet, eftersom användning av ett slött sågblad sänker arbetseffektiviteten och kan också resultera i motorns funktionsavbrott.
2. Knotroll av skruvförband
Kontrollera alla monteringsskruvar med jämna mellanrum och kontrollera att de är ordentligt fastdragna. Om någon av skruvarna skulle lossa, dra omedelbart åt dem. Om du inte gör det kan det kan det leda till allvarlig fara.
3. Motorns underhåll
Motorns lindning kan sägas utgöra maskinens hjärta. Var mycket försiktig så att lindningen inte kommer till skada och/eller utsätts för olja eller vatten.
4. Underhåll av nedre skydd
För säker och korrekt funktion, håll alltid maskinen och ventilationshålen rena. Klingskyddet måste alltid kunna röra sig fritt och dras tillbaka automatiskt. Håll därför alltid området runt klingskyddet rent. Ta bort smuts och fl is genom att blåsa rent med tryckluft eller rengör med en borste.
När elverktyget blir smutsigt, torka av det med en torr mjuk trasa eller en trasa fuktad i tvålvatten. Använd aldrig klorlösningar, bensin eller thinner då de smälter plast.
6. Förvaring
Förvara cirkelsågen på en plats där temperaturen understiger 40°C och utom räckhåll för barn.
ANMÄRKNING
Förvaring av litiumjonbatterier. Se till att litiumjonbatterier är fulladdade innan de förvaras.
En längre tids förvaring (3 månader eller mer) av batterier med en låg laddningsnivå kan leda till försämrad prestanda, väsentligt minskad användningstid för batterierna eller att batterierna inte kan hålla laddningen.
Men väsentligt minskad användningstid för batterier kan återställas genom upprepad laddning och användning av batterierna två till fem gånger.
Om batteriernas användningstid förblir extremt kort även efter upprepad laddning och användning, anse att batterierna är slut och köp nya batterier.
FÖRSIKTIGT
Vid användning och underhåll av elverktyg måste de säkerhetsbestämmelser och standarder som gäller i respektive land iakttas.
Viktigt meddelande för batterier till HiKOKI batteridrivna elektriska verktyg
Använd alltid anvisade originalbatterier. Vi kan inte garantera säkerheten och prestanda för våra batteridrivna elektriska verktyg som används med andra batterier än de vi anvisat eller när batterier har tagits isär och modifi erats (så som isärtagning och utbyte av celler eller andra inre delar).
GARANTI
Vi garanterar HiKOKI Elektriska verktyg i enlighet med lagstadgade/landsspecifi ka bestämmelser. Denna garanti täcker inte defekter eller skada på grund av felaktig användning, missbruk eller normal förslitning. Vid reklamation, var god att skicka det elektriska verktyget, ej isärtaget, med GARANTIBEVIS som hittas i slutet på denna instruktion, till en auktoriserad HiKOKI serviceverkstad.
Information angående buller och vibrationer
Uppmätta värden har bestämts enligt EN62841 och fastställts i enlighet med ISO 4871.
A-vägd ljudeff ektnivå: 100 dB (A)
A-vägd ljudtrycksnivå: 89 dB (A)
Osäkerhet K: 3 dB (A)
Använd hörselskydd.
Vibration totalvärden (triax vektorsumma) har bestämts enligt EN62841.
Vid kapning av spånskiva:
Vibrationsavgivning värde a_h = 1,9 m/s^2
Osäkerhet K = 1,5 m/s²
Det angivna totalvärdet för vibrationer har mätts enligt en standardtestmetod och kan användas vid jämförelse av verktyg.
Det kan också användas vid preliminäruppskattning av exponering.
WARNING
○ Vibrationsavgivning under verkligt användande av elverktyget kan skilja sig från det angivna totalvärdet beroende på det sätt som verktyget är använt på.
○ Identifiera säkerhetsåtgärder som kan utföras för att skydda operatören som baseras på en uppskattning av utsättning i verkligheten (tar med i beräkningen alla delar av användandet så som när verktyget är avstängt och när det körs på tomgång utöver ut då startomkopplaren används).
ANMÄRKNING
Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande.
GENERELLE SIKKERHEDSADVARSLER FOR ELEKTRISK VÄERKTÖJ
ADVARSEL
Indikatoren för stille-tilstand lyser i stille-tilstand.
1) Sikring på arbeidsområdet
○ Bruk alltid vernebriller när du skjærer.
- 1) Säkerhet på arbetsplats
- 2) Elektrisk säkerhet
- 3) Personlig säkerhet
- 4) Användning och skötsel av elektriska verktyg
- SÄKERHETSVARNINGAR FÖR BATTERIDRIVEN CIRKELSÅG
- Kapning
- Orsaker för kast och tillhörande varningar
- Svenska
- Klingskyddets funktion
- YTTERLIGARE SÄKERHETSVARNINGAR
- FÖRSÖK ALDRIG HÅLLA FAST KORTA DELAR FÖR HAND!
- WARNING FÖR LITIUMJONBATTERI
- WARNING
- FÖRSIKTIGT
- ANGÅENDE TRANSPORT AV LITIUMJONBATTERIER
- SYMBOLER
- Förbjuden åtgärd
- STANDARDTILLBEHÖR
- ANVÄNDNINGSOMRÅDEN
- ANMÄRKNING
- Elektrisk kontroll
- BATTERILADDNING
- Anslut laddarens nätkabel till uttaget.
- Sätt i batteriet i laddaren.
- Laddning
- Dra ut laddarens nätkabel ur nätuttaget.
- Fatta ett stadigt tag i laddaren och dra ut batteriet ur laddaren.
- (\*1) Om lägesväljarfunktionen
- UNDERHÅLL OCH INSPEKTION
- Kontroll av sågblad
- Knotroll av skruvförband
- Motorns underhåll
- Underhåll av nedre skydd
- Förvaring
- Viktigt meddelande för batterier till HiKOKI batteridrivna elektriska verktyg
- GARANTI
- Information angående buller och vibrationer
- GENERELLE SIKKERHEDSADVARSLER FOR ELEKTRISK VÄERKTÖJ
- ADVARSEL
Märke : HiKOKI
Modell : C18DBL
Kategori : Såg
