MANUAL DE USUARIO C18DBL HiKOKI

3) Seguridad personal

a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica. No utilice una herramienta eléctrica cuando esté cansado o esté bajo la infl uencia de drogas, alcohol o medicación. Una distracción momentánea mientras utiliza herramientas eléctricas puede dar lugar a lesiones personales graves. b) Utilice un equipo de protección personal. Utilice siempre una protección ocular. El equipo de protección como máscara para el polvo, zapatos de seguridad antideslizantes, casco rígido o protección auditiva utilizado en las situaciones adecuadas reducirá las lesiones personales. c) Evite un inicio involuntario. Asegúrese de que el interruptor esté en “off ” antes de conectar la herramienta a una fuente de alimentación o batería, cogerla o transportarla. El transporte de herramientas eléctricas con el dedo en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes. d) Retire las llaves de ajuste antes de encender la herramienta eléctrica. Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse lesiones personales. e) No se extralimite. Mantenga un equilibrio adecuado en todo momento. Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas. f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el cabello y la ropa alejados de las partes móviles. La ropa suelta, las joyas y el pelo largo pueden quedar atrapados en las piezas móviles. g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que estén conectados y se utilicen adecuadamente. La utilización de un sistema de recogida de polvo puede reducir los riesgos relacionados con el polvo. h) No deje que la familiaridad adquirida con el uso frecuente de herramientas le permitan caer en la complacencia e ignorar los principios de seguridad de la herramienta. Una acción descuidada puede causar lesiones graves en una fracción de segundo.

4) Utilización y mantenimiento de las herramientas

eléctricas a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada. b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga. Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse. c) Desconecte el enchufe de la fuente eléctrica y/o retire la batería, si es extraíble, de la herramienta eléctrica antes de hacer ajustes, cambiar accesorios o almacenar herramientas eléctricas. Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente.

ADVERTENCIAS DE SEGURIDAD

GENERAL DE LA HERRAMIENTA

ELÉCTRICA ADVERTENCIA Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especifi caciones incluidas con esta herramienta. Si no se siguen las instrucciones indicadas a continuación podría producirse una descarga eléctrica, un incendio o daños graves. Guarde todas las advertencias e instrucciones para futura referencia. El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

1) Seguridad del área de trabajo

a) Mantenga la zona de trabajo limpia y bien iluminada. Las zonas desordenadas u oscuras pueden provocar accidentes. b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos infl amables, gases o polvo. Las herramientas eléctricas crean chispas que pueden infl amar el polvo o los gases. c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica. Las distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente. No modifi que el enchufe. No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra. Si no se modifi can los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica. b) Evite el contacto corporal con superfi cies conectadas a tierra como tuberías, radiadores y frigorífi cos. Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo. c) No exponga las herramientas eléctricas a la lluvia o a la humedad. La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica. d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, del aceite, de bordes afi lados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre. La utilización de un cable adecuado para usarse al aire libre reduce el riesgo de descarga eléctrica. f) Si no se puede evitar el uso de una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido mediante un dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descarga eléctrica. (Traducción de las instrucciones originales) 00BookC18DBL.indb4600BookC18DBL.indb46 2019/03/2911:29:312019/03/2911:29:3147 Español d) Guarde las herramientas eléctricas que no se utilicen fuera del alcance de los niños, y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones. Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación. e) Realice el mantenimiento de las herramientas eléctricas y accesorios. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas. Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla. Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas. f) Mantenga las herramientas de corte afi ladas y limpias. Las herramientas de corte correctamente mantenidas con los bordes de corte afi lados son más fáciles de controlar, y existe menor riesgo de que se atasquen. g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones de trabajo y el trabajo que se va a realizar. La utilización de la herramienta eléctrica para operaciones diferentes a las previstas podría dar lugar a una situación peligrosa. h) Mantenga los mangos y las superfi cies de agarre secas, limpias y libres de aceite y grasa. Los mangos y las superfi cies de agarre resbaladizos no permiten el manejo y el control seguros de la herramienta en situaciones inesperadas.

5) Utilización y mantenimiento de las herramientas a

batería a) Recargue solo con el cargador especifi cado por el fabricante. Un cargador adecuado para un tipo de batería podría crear peligro de incendio si se utiliza con otra batería. b) Utilice herramientas eléctricas solo con baterías designadas específi camente. La utilización de otras baterías podría crear peligro de daños e incendio. c) Cuando no se utilice la batería, manténgala alejada de otros objetos metálicos como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan crear una conexión entre un terminal y otro. Si se cortocircuitan los terminales de la batería, podrían producirse quemaduras o un incendio. d) En condiciones de uso excesivo, la batería podría expulsar líquido; evite todo contacto. Si se produce un contacto accidentalmente, lávese con agua. Si entra líquido en los ojos, solicite atención médica. El líquido de la batería podría causar irritación o quemaduras. e) No utilice un paquete de baterías o una herramienta que esté dañada o modifi cada. Las baterías dañadas o modifi cadas pueden presentar un comportamiento impredecible que provoque un incendio, una explosión o un riesgo de lesiones. f) No exponga el paquete de baterías o la herramienta al fuego o a una temperatura excesiva. La exposición al fuego o a una temperatura por encima de 130 °C puede causar una explosión. g) Siga todas las instrucciones de carga y no cargue el paquete de baterías o la herramienta fuera del intervalo de temperatura especifi cado en las instrucciones. La carga incorrecta o a temperaturas fuera del intervalo especifi cado puede dañar la batería y aumentar el riesgo de incendio.

a) Solicite a un experto cualifi cado que revise la herramienta eléctrica y que utilice solo piezas de repuesto idénticas. Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica. b) Nunca repare los paquetes de baterías dañados. El mantenimiento de los paquetes de baterías debe ser llevado a cabo solamente por el fabricante o por proveedores de servicio autorizados. PRECAUCIÓN Mantenga a los niños y a las personas enfermas alejadas. Cuando no se utilicen, las herramientas deben almacenarse fuera del alcance de los niños y de las personas enfermas.

ADVERTENCIAS DE SEGURIDAD DE

LA SIERRA CIRCULAR A BATERÍA

Procedimientos de corte

PELIGRO: Mantenga las manos alejadas de la zona de corte y de la cuchilla. Mantenga la otra mano en el mango auxiliar o la carcasa del motor. Si sujeta la sierra con las dos manos, evitará cortarse con la cuchilla. b) No se coloque debajo de la pieza de trabajo. El protector no puede protegerle de la cuchilla si se sitúa debajo de la pieza de trabajo. c) Ajuste la profundidad de corte al grosor de la pieza de trabajo. Debajo de la pieza de trabajo solo debe quedar visible menos de un diente completo de la cuchilla. d) Nunca sujete la pieza en las manos o sobre una pierna mientras corta. Fije la pieza de trabajo a una plataforma estable. Es importante que apoye la pieza de trabajo de forma adecuada para evitar que su cuerpo quede expuesto a la sierra, que la cuchilla se quede atascada o que se pierda el control. e) Sostenga la herramienta eléctrica por las superfi cies de agarre aisladas cuando realice una operación en la que el accesorio de corte pueda entrar en contacto con el cableado oculto o con su propio cable. El contacto con un cable con corriente hará que las partes metálicas expuestas de la herramienta eléctrica puedan transmitir esa corriente y provocar una descarga eléctrica al operador. f) Cuando realice un corte al hilo, utilice siempre un tope-guía o una guía de borde recto. De esta forma mejora la precisión del corte y se reducen las posibilidades de que la cuchilla se atasque. g) Utilice siempre cuchillas con orifi cios de árbol que tengan el tamaño y la forma correctos (rombo frente a círculo). Las cuchillas que no coincidan con los componentes de montaje de la sierra funcionarán descentradas y provocarán la pérdida de control. 00BookC18DBL.indb4700BookC18DBL.indb47 2019/03/2911:29:312019/03/2911:29:3148 Español h) No utilice nunca arandelas o pernos de cuchilla dañados o incorrectos. Las arandelas y el perno están diseñados específi camente para su cuchilla, con el fi n de alcanzar un rendimiento óptimo y la máxima seguridad de funcionamiento. Causas de retroceso y advertencias relacionadas - El retroceso es una reacción repentina de la cuchilla de la sierra cuando se engancha, se atasca o está mal alineada, lo cual provoca que la sierra sin control se eleve, se salga de la pieza de trabajo, y se dirija hacia el operador; - cuando la cuchilla se engancha o se atasca por el cierre de la vía, la cuchilla queda bloqueada y la reacción del motor hace que la unidad retroceda rápidamente hacia el operador; - Si la cuchilla se tuerce o pierde la alineación durante el corte, los dientes del borde trasero de la cuchilla pueden clavarse en la superfi cie superior de la madera, hacer que la cuchilla se salga de la vía de corte y salte en dirección al operador. El retroceso es el resultado de un uso inadecuado de la sierra o de procedimientos o condiciones de funcionamiento incorrectos, y puede evitarse adoptando las precauciones correctas indicadas a continuación. a) Sujete la sierra con fi rmeza con ambas manos y coloque los brazos de forma que resistan las fuerzas de retroceso. Coloque el cuerpo a uno de los lados de la cuchilla, pero no en línea con ella. El retroceso puede provocar que la sierra salte hacia atrás, pero el operador puede controlar las fuerzas de retroceso si se adoptan las medidas necesarias. b) Cuando se atasque la cuchilla o se interrumpa el corte por cualquier motivo, libere el interruptor de activación y mantenga la sierra sin moverla en el material hasta que se detenga por completo. No intente extraer la sierra de la pieza de trabajo ni tire de ella hacia atrás mientras la cuchilla está en movimiento, ya que puede producirse un retroceso. Investigue y tome las medidas correctivas necesarias para eliminar la causa del atascamiento de la cuchilla. c) Cuando vuelva a poner en marcha la sierra en la pieza de trabajo, centre la cuchilla de la sierra en la vía de forma que los dientes no estén enganchados en el material. Si la cuchilla de la sierra se atasca, puede saltar o retroceder desde la pieza de trabajo al poner la sierra en marcha de nuevo. d) Apoye los paneles de gran tamaño para minimizar el riesgo de que la cuchilla se enganche y se produzca retroceso. Los paneles grandes tienden a combarse por su propio peso. Se deben colocar apoyos bajo ambos lados del panel, cerca de la línea de corte y cerca del borde del panel. e) No utilice cuchillas melladas o dañadas. Las cuchillas no afi ladas o mal ajustadas hacen que una vía estrecha provoque una fricción excesiva, que se atasque la cuchilla y que se produzca un retroceso. f) La profundidad de la cuchilla y las palancas de bloqueo del ajuste del bisel deben estar bien fi jadas antes de realizar el corte. Si el ajuste de la cuchilla cambia durante el corte, se puede producir un atasco de la cuchilla o un retroceso. g) Adopte medidas de precaución adicionales al utilizar la sierra sobre muros existentes u otros puntos ciegos. La cuchilla que sobresale puede cortar objetos que podrían producir retroceso. Función de la protección inferior a) Compruebe que la protección inferior se cierra adecuadamente antes de cada uso. No utilice la sierra si el protector inferior no se mueve con libertad y se cierra de forma instantánea. No sujete ni fi je el protector inferior en la posición de apertura. Si la sierra se cae de forma accidental, el protector inferior se puede doblar. Levante el protector inferior con el mango retráctil, y asegúrese de que se mueva libremente y no toque la cuchilla ni ninguna otra pieza, en todos los ángulos y profundidades de corte. b) Compruebe el funcionamiento del resorte del protector inferior. Si el protector y el resorte no funcionan correctamente, deben repararse antes de usar la sierra. El protector inferior puede funcionar lentamente porque hay alguna pieza dañada, hay restos de pegamento o existe una acumulación de residuos. c) La protección inferior puede replegarse manualmente solo para cortes especiales tales como “cortes por penetración” y “cortes compuestos”. Levante el protector inferior retrayendo el mango y libere el protector inferior en cuanto la cuchilla entre en contacto con el material. Para el resto de cortes, el protector debería funcionar automáticamente. d) Compruebe siempre que el protector inferior cubre la cuchilla antes de colocar la sierra sobre un banco o sobre el suelo. El deslizamiento de la cuchilla sin protección puede hacer que la sierra se desplace hacia atrás y corte lo que encuentre a su paso. Tenga en cuenta el tiempo que tarda la cuchilla en detenerse después de accionar el interruptor.

ADVERTENCIAS DE SEGURIDAD

1. No deje que entren sustancias extrañas por el orifi cio de

conexión de la batería recargable.

2. No desmonte nunca la batería recargable ni el cargador.

3. No cortocircuite nunca la batería recargable.

Cortocircuitar la batería provocará tensión eléctrica muy elevada y sobrecalentamiento. Derivará en quemaduras o en daños a la batería.

4. No arroje la batería al fuego. Si se quema la batería

5. Cuando utilice continuamente la unidad, es posible que

se recaliente y que se dañe el motor y el interruptor. Déjela sin usar durante aproximadamente 15 minutos.

6. No inserte objetos en las ranuras de ventilación del

cargador. La inserción de objetos metálicos o infl amables en dichas ranuras puede provocar descargas eléctricas o dañar el cargador.

7. El uso de una batería descargada dañará el cargador.

8. Lleve la batería al establecimiento de compra original

en caso de que la duración de la batería recargable sea reducida al usarse. No tire la batería descargada.

9. Usar protectores de oídos durante el trabajo.

10. Utilice en la máquina únicamente cuchillas del diámetro

11. No utilice nunca discos abrasivos.

12. No utilice cuchillas de sierra que estén deformadas o

13. No emplee cuchillas de acero de alta velocidad.

14. No emplee cuchillas de sierra que no cumplan con las

características especifi cadas en estas instrucciones.

15. No detenga las cuchillas de sierra aplicando presión

lateral sobre el disco. 00BookC18DBL.indb4800BookC18DBL.indb48 2019/03/2911:29:312019/03/2911:29:3149 Español

16. Mantenga las cuchillas de sierra afi ladas en todo

17. Asegúrese de que el protector inferior se mueve

suavemente y sin problemas.

18. No utilice la sierra circular con el protector inferior fi jado

en la posición de apertura.

19. Asegúrese de que el mecanismo de retracción del

sistema de protección funcione adecuadamente.

20. No accione nunca la sierra circular con la cuchilla de la

sierra del orientada hacia arriba o hacia un lado.

21. Asegúrese de que el material no presente objetos

extraños, como clavos.

22. La gama de cuchillas de sierra debe estar entre 185 mm

23. Extraiga la batería antes de llevar a cabo cualquier tarea

de ajuste, servicio o mantenimiento.

24. Renga cuidado con el retroceso del freno

Esta sierra circular se caracteriza por un freno eléctrico que funciona cuando se suelte el interruptor. Como hay cierto retroceso cuando funciona el freno, cerciórese de sujetar fi rmemente el cuerpo principal.

25. Asegúrese de que la fuente de corriente que va a

utilizarse sea conforme a los requisitos de alimentación especifi cados en la placa de características del producto.

26. Asegúrese de que el interruptor principal se encuentre

en la posición OFF. Si la batería está instalada en la herramienta eléctrica mientras el interruptor de alimentación se encuentra en la posición ON, la herramienta empezará a funcionar inmediatamente, con lo que podría producirse un accidente grave.

27. Si la zona en la que va a efectuarse el trabajo se

encuentra alejada de la fuente de corriente, utilice un cable prolongador del grosor sufi ciente y que tenga la capacidad nominal necesaria. El cable prolongador deberá ser lo más corto posible.

28. Evite cortar en el estado en que la base ha fl otado desde

el material. Cuando la hoja se adhiera, o cuando interrumpa el corte por algún motivo, suelte el gatillo y mantenga la sierra sin moverla en el material, hasta que la hoja se detenga por completo. Nunca intente retirar la hoja de la pieza de trabajo ni tirar de la sierra hacia atrás mientras la hoja está en movimiento, ya que podría producirse el CONTRAGOLPE. Investigue las causas y tome medidas correctivas para eliminar el agarrotamiento de la hoja.

29. Sujete los paneles grandes para reducir el riesgo de

que la hoja se cale y se produzca el CONTRAGOLPE. Los paneles grandes tienden a pandearse por su propio peso (Fig. 3). Se deberán colocar soportes debajo del panel, en ambos lados, cerca de la línea de corte y próximo al borde del panel, tal como se observa en la Fig. 2. Para reducir al mínimo el riesgo de que la hoja se cale y se produzca el contragolpe Cuando la operación de corte requiere apoyar la sierra sobre la pieza de trabajo, apóyela sobre la parte más grande y corte la pieza más pequeña.

30. Preste especial atención cuando realice “Cortes de

cavidades” en paredes existentes o en otros lugares ciegos. La hoja podría cortar objetos que podrían producir el CONTRAGOLPE. No coloque nunca su mano o dedos detrás de la sierra (Fig. 4). Si se produce el contragolpe, la sierra podría saltar hacia atrás sobre su mano, y producir lesiones de gravedad.

31. ADVERTENCIA: Es importante apoyar correctamente

la pieza que vaya a ser cortada y sujetar fi rmemente la sierra para impedir perder su control y evitar lesiones graves. La Fig. 5 muestra la sujeción típica de la sierra.

32. Coloque la parte más ancha de la base de la sierra

sobre la parte de la pieza de trabajo que está fi rmemente soportada, y no sobre la sección que va a caer al fi nalizar el corte. Como ejemplos, en la Fig. 6 se observa la manera CORRECTA de cortar el extremo de una tabla, y en la Fig. 7 la manera INCORRECTA. Si la pieza de trabajo es muy corta o pequeña, fíjela. ¡NO INTENTE SUJETAR PARTES CORTAS CON LA MANO!

33. No intente nunca cortar colocando la sierra circular de

manera invertida sobre un banco de trabajo. Esto es sumamente peligroso y puede producir accidentes de gravedad (Fig. 8).

34. Cuando use la guía, no intente realizar un corte inclinado

que permita que el material cortado se deslice entre la hoja de la sierra y la guía. De lo contrario, podría provocar lesiones. (Fig. 9, 10)

35. Si la palanca permanece suelta, creará una situación

muy peligrosa. Sujétela siempre con cuidado. (Fig. 14)

36. Es muy peligroso permitir que la palanca permanezca

suelta. Fíjelo siempre con la debida precaución. (Fig. 25)

37. Antes de iniciar la operación de corte, asegúrese

de conocer el material que va a cortar. Si cree que el material que va a cortar puede generar polvos peligrosos o tóxicos, asegúrese de que haya una bolsa de recogida de polvo o un sistema de extracción de polvo adecuado conectada con fi rmeza a la salida de polvo. Además, utilice una máscara antipolvo adecuada, si dispone de una. ○ Antes de empezar a serrar, asegúrese de que la cuchilla haya alcanzado el número máximo de revoluciones. ○ Si la cuchilla de la sierra se detiene o emite ruidos anormales durante su funcionamiento, coloque el interruptor rápidamente en la posición OFF. ○ El uso de la cuchilla circular con la cuchilla de sierra orientada hacia arriba o hacia un lado resulta muy peligroso. Debe evitarse en todo momento utilizarla para estas aplicaciones. ○ Al cortar materiales, utilice siempre gafas de protección. ○ Cuando haya terminado un trabajo, extraiga la batería.

38. Tras haber fi jado la cuchilla de la sierra, asegúrese

de que la palanca de bloqueo se encuentre fi jada con fi rmeza en la posición indicada.

39. No exponga los ojos directamente a la luz; evite mirar

hacia ella directamente. Si los ojos están expuestos de manera continua a la luz, pueden resultar lesionados.

40. No use el producto si la herramienta o los terminales de

la batería (el soporte de la batería) están deformados. Instalar tal batería podría causar un cortocircuito que podría resultar en emisiones de humo o incendios.

41. Mantenga los terminales de la herramienta (soporte de

la batería) libres de virutas y polvo. ○ Antes de su uso, asegúrese de que no se han acumulado virutas ni polvo en la zona de los terminales. ○ Durante el uso, intente evitar que las virutas o el polvo de la herramienta caigan sobre la batería. ○ Al suspender el funcionamiento o tras el uso, no deje la herramienta en un área donde pueda estar expuesta a las virutas o al polvo que caen. De hacerlo, podría causar un cortocircuito que podría resultar en emisiones de humo o incendios.

42. No utilice la herramienta con sólo la función del soplador.

43. Utilice siempre la herramienta y la batería a temperaturas

entre -5 °C y 40 °C.

44. Use una sierra de astillas que es para cortar madera.

45. Use una sierra de astillas con una velocidad visualizada

que es igual o mayor que la velocidad de rotación que aparece en la herramienta. 00BookC18DBL.indb4900BookC18DBL.indb49 2019/03/2911:29:312019/03/2911:29:3150 Español

Para ampliar su duración, la batería de litio está equipada con la función de protección para detener la salida. En los casos 1 a 3 descritos a continuación, cuando utiliza este producto, incluso si acciona el interruptor, el motor puede detenerse. No es un problema, sino el resultado de la función de protección.

1. Cuando la batería restante se agota, el motor se detiene.

En este caso, cárguela inmediatamente.

2. Si la herramienta se sobrecarga, el motor puede

detenerse. En este caso, suelte el interruptor de la herramienta y elimine las causas de la sobrecarga. A continuación, puede volver a utilizarla.

3. Si la batería se calienta excesivamente al realizar un

trabajo de sobrecarga, la alimentación de la batería podría detenerse. En este caso, deje de utilizar la batería y deje que se enfríe. A continuación, puede volver a utilizarla. Asimismo, preste atención a las siguientes advertencias y precauciones. ADVERTENCIA Para evitar fugas de la batería, generación de calor, emisión de humo, explosiones e igniciones, preste atención a las siguientes precauciones.

1. Asegúrese de que no entran virutas o polvo en la batería.

○ Durante el trabajo, asegúrese de que no caen virutas o polvo en la batería. ○ Asegúrese de que las virutas o el polvo que caen sobre la herramienta eléctrica durante el trabajo no entran en la batería. ○ No almacene una batería sin utilizar en un lugar expuesto a virutas y polvo. ○ Antes de almacenar una batería, retire las virutas y el polvo que se hayan adherido y no la almacene junto a piezas metálicas (tornillos, clavos, etc.).

2. No perfore la batería con un objeto afi lado como un

clavo, no la golpee con un martillo, la pise, la tire ni la exponga a fuertes impactos físicos.

3. No utilice una batería que parezca estar dañada o

4. No utilice la batería con las polaridades cambiadas.

5. No conecte la batería directamente a salidas eléctricas

ni a tomas de mechero de automóviles.

6. No utilice la batería para un fi n diferente a los

7. Si la carga de la batería no fi naliza ni siquiera cuando ha

transcurrido el tiempo de carga especifi cado, detenga inmediatamente el proceso de carga.

8. No coloque o exponga la batería a temperaturas

elevadas o alta presión, como en un microondas, una secadora o en un recipiente de alta presión.

9. Aléjela del fuego inmediatamente cuando se detecte

una fuga o un olor raro.

10. No la utilice en un lugar donde se generen grandes

cantidades de electricidad estática.

11. Si se producen fugas de batería, mal olor, se genera

calor, la batería está descolorida o deformada, o presenta algún tipo de funcionamiento anómalo durante su uso, recarga o almacenamiento, retírela inmediatamente del equipo o del cargador de la batería y detenga su utilización.

12. No sumerja la batería ni permita que fl uya hacia el

interior fl uido alguno. La entrada de líquido conductivo, como agua, puede causar daños que resultarán en un incendio o una explosión. Guarde la batería en un lugar fresco y seco, lejos de materiales infl amables y combustibles. Se deben evitar atmósferas de gas corrosivo. PRECAUCIÓN

1. Si el líquido de fuga de la batería entra en contacto

con los ojos, no se los frote y lávelos bien con agua limpia como, por ejemplo, agua del grifo, y póngase en contacto con un médico inmediatamente. Si no se trata, el líquido podría causar problemas de visión.

2. Si el líquido de fuga entra en contacto con la piel o la

ropa, lávela bien con agua limpia como, por ejemplo, agua del grifo, inmediatamente. Podría producir irritación cutánea.

3. Si observa óxido, mal olor, recalentamiento,

decoloración, deformación u otras irregularidades al utilizar la batería por primera vez, no la utilice y devuélvala al proveedor o distribuidor. ADVERTENCIA Si una sustancia extraña conductiva accede al terminal de la batería de iones de litio, esta podría sufrir un cortocircuito y provocar un incendio. Cuando guarde la batería de iones de litio, asegúrese de respetar las siguientes reglas. ○ No deje restos conductivos, clavos ni cables, como por ejemplo cables de hierro o de cobre, en el estuche de almacenamiento. ○ Para evitar que se produzcan cortocircuitos, cargue la batería en la herramienta o fi je con fi rmeza la tapa de la batería hasta que deje de verse el ventilador.

A PROPÓSITO DEL TRANSPORTE DE

LA BATERÍA DE IONES DE LITIO Al transportar una batería de iones de litio, tenga en cuenta las siguientes precauciones. ADVERTENCIA Notifi que a la compañía de transporte que un paquete contiene una batería de iones de litio, informe a la compañía eléctrica de su potencia de salida y siga las instrucciones de la compañía de transporte al preparar su transporte. ○ Las baterías de iones de litio que superen una potencia de salida de 100 Wh se considera que son materiales peligrosos en la Clasifi cación de Transporte y requieren procedimientos de aplicación especiales. ○ Para el transporte en el extranjero, deberá cumplir con las leyes internacionales y las normas y regulaciones del país de destino.

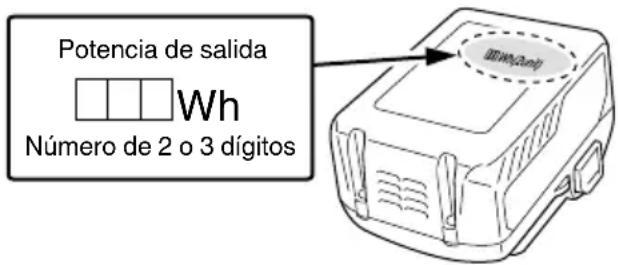

Potencia de salida Número de 2 o 3 dígitos NOMBRES DE LAS PIEZAS (Fig. 1 – Fig. 27)

Palanca de profundidad de corte

Palanca de inclinación

Perno de mariposa fi jador de guía

Interruptor de selección de modo

Lámpara indicadora de modo silencioso

Interruptor indicador de batería restante

Lámpara indicadora de batería restante

Interruptor de modo de iluminación

Lámpara indicadora de modo de iluminación

Arandela (A) SÍMBOLOS ADVERTENCIA A continuación se muestran los símbolos usados para la máquina. Asegúrese de comprender su signifi cado antes del uso. C18DBL: Sierra circular a batería Para reducir el riesgo de lesiones, el usuario deberá leer el manual de instrucciones. Utilice siempre una protección ocular. Utilice siempre una protección auditiva. Solo para países de la Unión Europea No deseche los aparatos eléctricos junto con los residuos domésticos. De conformidad con la Directiva Europea 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su fi n se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas. V Voltaje nominal

Velocidad de no carga Encendido Apagado Desconecte la batería Interruptor selector de modo Capacidad de la batería Interruptor indicador de batería restante La carga restante de la batería está prácticamente agotada. Cargue la batería cuanto antes. La carga restante de la batería se encuentra a la mitad. La carga restante de la batería es sufi ciente. Acción prohibida

ACCESSORIOS ESTÁNDAR

Además de la unidad principal (1 unidad), el paquete contiene los accesorios indicados en la página 193. Los accesorios estándar están sujetos a cambio sin previo aviso. APLICACIÓN Corte de diversos tipos de madera. ESPECIFICACIONES Modelo C18DBL Voltaje 18 V Velocidad de marcha en vacío 5000 min

(Modo de alimentación) 3000 min

(Modo silencioso) Capacidad Profundidad de corte 90° 47 mm 45° 30 mm Peso* 2,6 kg

• De acuerdo al Procedimiento EPTA 01/2014 Dependiendo de la batería conectada. El peso más pesado se mide con BSL36A18 (se vende por separado). NOTA Debido al programa continuo de investigación y desarrollo de HiKOKI estas especifi caciones están sujetas a cambio sin previo aviso. Control electrónico ○ Inicio suave ○ Protección frente a sobrecargas Esta función de protección corta el suministro de alimentación al motor en el caso de sobrecarga del motor o de una reducción clara en la velocidad de rotación durante el funcionamiento. Cuando la función de protección de sobrecarga se ha activado, el motor podría detenerse. En este caso, suelte el interruptor de la herramienta y elimine las causas de la sobrecarga. A continuación, puede volver a utilizarla. 00BookC18DBL.indb5100BookC18DBL.indb51 2019/03/2911:29:312019/03/2911:29:3152 Español Tabla 1 Indicaciones de la lámpara piloto Lámpara piloto (rojo) Antes de la carga Parpadea Se enciende durante 0,5 segundos. No se enciende durante 0,5 segundos (apagada durante 0,5 segundos). Durante la carga

enciende Se enciende de forma continua Carga completa Parpadea Se enciende durante 0,5 segundos. No se enciende durante 0,5 segundos (apagada durante 0,5 segundos). Espera por recalentamiento Parpadea Se enciende durante 1 segundo. No se enciende durante 0,5 segundos (apagada durante 0,5 segundos). Batería recalentada. No puede cargarse (la carga comenzará cuando la batería se enfríe). Carga imposible Destellos Se enciende durante 0,1 segundos. No se enciende durante 0,1 segundos (apagada durante 0,1 segundos). Fallo de funcionamiento de la batería o del cargador ○ Protección frente a sobrecalentamiento Esta función de protección corta el suministro de alimentación al motor y detiene la herramienta eléctrica en caso de sobrecalentamiento del motor durante el funcionamiento. Cuando la función de protección de sobrecalentamiento se ha activado, el motor podría detenerse. En este caso, suelte el interruptor de la herramienta y enfríela durante unos minutos. A continuación, puede volver a utilizarla. ○ Función de cambio de velocidad de rotación (Modo de alimentación / Modo silencioso) (Función de cambio de modo de alimentación / modo silencioso) Cada vez que pulse el interruptor selector de modo cambia el modo de funcionamiento. (Fig. 17) El modo silencioso reduce las revoluciones por minuto máximas del motor y habilita un funcionamiento efi ciente con menos ruido. El testigo indicador de modo silencioso se enciende en el modo silencioso. Cuando la carga aumenta durante el modo silencioso, la herramienta cambiará automáticamente al modo de alimentación y volverá al modo silencioso cuando la carga disminuya. En el modo de alimentación, no se realiza ningún cambio al modo silencioso incluso cuando la carga disminuye. NOTA ○ Para habilitar los cambios de modo, tire del interruptor una vez tras instalar la batería. ○ Tenga cuidado de no dar sacudidas fuertes al panel de interruptores o romperlo. Podría ocasionar un problema. CARGA Antes de utilizar la herramienta eléctrica, cargue la batería de la siguiente manera.

1. Enchufe el cable de alimentación del cargador a

una toma de corriente de CA. Al conectar el enchufe del cargador a una toma de corriente, la lámpara piloto parpadeará en rojo (a intervalos de un segundo).

2. Inserte la batería en el cargador

Inserte la batería con fi rmeza en el cargador como se muestra en la Fig. 23.

Cuando inserte una batería en el cargador, la carga comenzará y la lámpara piloto permanecerá encendida en rojo de forma continua. Cuando la batería esté totalmente cargada, la lámpara piloto parpadeará en rojo (a intervalos de un segundo) (consulte la tabla 1). ● Indicaciones de la lámpara piloto Las indicaciones de la lámpara piloto mostradas en la Tabla 1 se producirán según el estado del cargador o de la batería recargable. 00BookC18DBL.indb5200BookC18DBL.indb52 2019/03/2911:29:312019/03/2911:29:3153 Español ● Acerca de las temperaturas y el tiempo de carga de la batería. Las temperaturas y el tiempo de carga se ajustarán a los valores expuestos en la tabla 2 Tabla 2 Cargador Batería UC18YFSL Tensión de carga V 14,4 – 18 Peso kg 0,5 Temperatura a la que podrá cargarse la batería 0°C – 50°C Tiempo de carga de la capacidad de la batería, aprox. (A 20°C) 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah mín. mín. mín. mín. mín. mín.

Número de células de batería 4 – 10 NOTA El tiempo de carga puede variar según la temperatura y la tensión de la fuente de alimentación. PRECAUCIÓN Si se utiliza el cargador de batería de forma continua, este se calentará y podría provocar averías. Una vez fi nalizada la carga, deje pasar 15 minutos hasta la siguiente.

4. Desconecte el cable de alimentación del cargador

de la toma de corriente.

5. Sostenga el cargador con fi rmeza y saque la

batería. NOTA Asegúrese de extraer la batería del cargador después de usarlo y, a continuación, guárdelo. PRECAUCIÓN ○ Si la batería se carga cuando está caliente porque ha permanecido durante un periodo de tiempo prolongado en un lugar expuesto a la luz directa del sol o porque la batería acaba de utilizarse, la lámpara piloto del cargador se enciende durante 1 segundo, no se enciende durante 0,5 segundos (apagada durante 0,5 segundos). En ese caso, deje primero que se enfríe la batería y, a continuación, inicie la carga. ○ Cuando el piloto indicador parpadea (en intervalos de 0,2 segundos), compruebe y extraiga los objetos extraños del conector del cargador de la batería. Si no hay objetos extraños, es probable que la batería o el cargador funcionen incorrectamente. Llévelo a su Centro de servicio técnico autorizado. ○ Como el microordenador incorporado tarda unos 3 segundos en confi rmar que la batería que se está cargando con el cargador se ha retirado, espere como mínimo 3 segundos antes de volver a introducirla para continuar con la carga. Si la batería vuelve a introducirse antes de que transcurran 3 segundos, puede que no se cargue correctamente. ○ Si la lámpara piloto no parpadea en rojo (cada segundo) ni siquiera cuando el cable de conexión está conectado a la alimentación, indica que el circuito de protección del cargador podría haberse activado. Desconecte el cable o el enchufe de la alimentación y, a continuación, vuelva a conectarlo transcurridos unos 30 segundos. Si tras esto la lámpara piloto no parpadea en rojo (cada segundo), lleve el cargador al Centro de servicio técnico autorizado de HiKOKI.

MONTAJE Y FUNCIONAMIENTO

Acción Figura Página Ajuste de precisión de paralelismo 11 195 Ajuste de precisión de la perpendicularidad

Ajuste de precisión de la posición de la pieza guía

Ajuste de la profundidad de corte 14 196 Línea de corte 15 196 Operación de conmutación 16 196 Acerca de la función de selección de modo (*1)

Indicador de batería restante 18 197 Uso de la luz LED 19 197 Instalación de la guía (vendida por separado)

Instalación del adaptador colector del polvo (vendido por separado)

Extracción e inserción de la batería 22 197 Carga 23 197 Cortar en ángulo recto 24 198 Corte inclinado (dirección +45°) 25 198 Desmontaje de la cuchilla de la sierra 26 198 Montaje de la cuchilla de la sierra 27 199 Selección de los accesorios ― 200 (*1) Acerca de la función de selección de modo Cada vez que presione el interruptor selector de modo, el modo de funcionamiento cambiará. Al seleccionar el modo silencioso, se encenderá la lámpara indicadora del modo silencioso. El modo silencioso reduce las revoluciones por minuto máximas del motor y habilita un funcionamiento efi ciente con menos ruido. Si aumenta la carga con el motor funcionando en el modo silencioso, cambiará automáticamente al modo de alimentación. Adicionalmente, si la carga vuelve a disminuir, regresará automáticamente al modo silencioso. En el modo de alimentación, no se realiza ningún cambio al modo silencioso incluso cuando la carga disminuye. Modo Velocidad de no carga Alimentación 5000 min

NOTA ○ El modo solamente cambiará después de instalar una batería y de tirar del interruptor una vez. ○ El modo actual se mantendrá incluso si el interruptor es activado/desactivado, o si extrae/introduce la batería. 00BookC18DBL.indb5300BookC18DBL.indb53 2019/03/2911:29:312019/03/2911:29:3154 Español

MANTENIMIENTO E INSPECCIÓN

1. Inspección de la cuchilla de la sierra

Debido a que el uso de una cuchilla de sierra roma hace que disminuya la efi ciencia y puedan producirse fallos de funcionamiento del motor, afi le o cambie la cuchilla de la sierra en cuanto se perciba abrasión.

2. Inspección de los tornillos de montaje

Inspeccione con regularidad todos los tornillos de montaje y asegúrese de que estén bien apretados. Si hay algún tornillo suelto, apriételo inmediatamente. No hacerlo podría provocar riesgos graves.

3. Mantenimiento del motor

El bobinado de la unidad del motor es el auténtico corazón de la herramienta eléctrica. Tenga el máximo cuidado posible para asegurarse de que el bobinado no se daña ni se moja con aceite o agua.

4. Mantenimiento de la protección inferior

Para un funcionamiento seguro y adecuado, mantenga la máquina y las ranuras de ventilación siempre limpias. El protector inferior siempre deberá moverse con más libertad y retraerse automáticamente. Por lo tanto, mantenga la zona alrededor del protector inferior siempre limpia. Retire el polvo y las astillas soplando con aire comprimido o un cepillo.

5. Limpieza del exterior

Cuando la herramienta esté sucia, límpiela con un trapo seco y suave o con un paño humedecido en agua jabonosa. No utilice disolventes clóricos, gasolina o disolventes para pinturas ya que estos deforman los materiales plásticos.

Almacenar a una temperatura inferior a 40°C y fuera del alcance de los niños. NOTA Almacenamiento de baterías de iones de litio. Compruebe que las baterías de iones de litio se hayan cargado completamente antes de almacenarlas. Un almacenamiento prolongado de las baterías (3 meses o más) con poca carga podría deteriorar su funcionamiento, reduciendo en gran medida el tiempo de uso de la batería o haciendo que las baterías no puedan mantener una carga. No obstante, la reducción en gran medida del tiempo de uso de la batería puede recuperarse si se carga y utiliza de dos a cinco veces. Si el tiempo de uso de la batería es extremadamente corto a pesar de haber cargado y utilizado la batería varias veces, deberá considerarla agotada y comprar una nueva. PRECAUCIÓN En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país. Aviso importante sobre las baterías de las herramientas eléctricas a batería de HiKOKI Utilice siempre una de nuestras baterías genuinas. No podemos garantizar la seguridad y el funcionamiento de nuestra herramienta eléctrica a batería cuando se utiliza con baterías diferentes a las indicadas por nosotros, o cuando la batería se desmonta y modifi ca (como cuando se desmontan y sustituyen celdas u otras piezas internas). GARANTÍA Las herramientas eléctricas de HiKOKI incluyen una garantía conforme al reglamento específi co legal/nacional. Esta garantía no cubre los defectos o daños debidos al uso incorrecto, el uso excesivo ni tampoco los provocados por el desgaste normal. En caso de reclamación, envíe la herramienta eléctrica, sin desmontar y con el CERTIFICADO DE GARANTÍA que aparece al fi nal de estas instrucciones de uso, al Centro de servicio autorizado de HiKOKI. Información sobre el ruido propagado por el aire y la vibración Los valores medidos se determinaron de acuerdo con la norma EN62841 y se declaran de conformidad con la norma ISO 4871. Nivel de potencia acústica ponderada A: 100 dB (A) Nivel de presión acústica ponderada A: 89 dB (A) Incertidumbre K : 3 dB (A) Utilice protecciones auditivas. Valores totales de la vibración (suma de vectores triax.) determinados de acuerdo con la norma EN62841. Corte de aglomerado: Valor de emisión de vibración

El valor total de vibración declarado se ha medido según un método de prueba estándar, y permite comparar unas herramientas con otras. También resulta útil para llevar a cabo evaluaciones preliminares de exposición. ADVERTENCIA ○ La emisión de vibración durante la utilización real de la herramienta eléctrica puede ser diferente del valor total declarado en función de las formas de utilización de la herramienta. ○ Identifi que las medidas de seguridad para proteger al operador basadas en una estimación de exposición en condiciones reales de uso (teniendo en cuenta todas las partes del ciclo de funcionamiento, como tiempos durante los que la herramienta está apagada y durante los que funciona lentamente, además del tiempo de activación). NOTA Debido al programa continuo de investigación y desarrollo de HiKOKI, estas especifi caciones están sujetas a cambio sin previo aviso. 00BookC18DBL.indb5400BookC18DBL.indb54 2019/03/2911:29:312019/03/2911:29:3155 Português

Procedimentos de corte
