MANUAL DE UTILIZARE C18DBL HiKOKI

3) Siguranţa personală

a) Atunci când folosiţi o sculă electrică fi ţi vigilent, fi ţi atent la ceea ce faceţi și acţionaţi conform bunului simţ. Nu folosiţi scule electrice atunci când sunteţi obosit sau vă afl aţi sub infl uenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul utilizări unei scule electrice poate provoca vătămări personale grave. b) Folosiţi echipament de protecţie personală. Purtaţi întotdeauna protecţie pentru ochi. Echipamentele de protecţie, cum ar fi măștile pentru praf, încălţămintea anti-alunecare, căștile sau protecţiile auditive, folosite în situaţiile corespunzătoare vor reduce vătămările personale. c) Preveniţ i pornirea neintenţionată. Înainte de a conecta scula la priză și / sau la setul de acumulatori și înainte de a ridica sau transporta scula, asiguraţi-vă că întrerupătorul este pe poziţia oprit. Transportarea sculelor electrice cu degetul pe întrerupător sau introducerea în priză a sculelor electrice care au întrerupătorul pe poziţia pornit sunt situaţii ce predispun la accidente. d) Înainte de a pune scula electrică în funcţiune, îndepărtaţi toate cheile de reglare și orice alte chei. O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provoca vătămări personale. e) Evitaţi dezechilibrarea. Menţineţi permanent un contact corect al piciorului și un bun echilibru. Acest lucru permite un mai bun control al sculei electrice în situaţii neașteptate. f) Purtaţi haine corespunzătoare. Nu purtaţi haine largi şi nici bijuterii. Ţineţi-vă părul şi hainele la distanţă de piesele în mişcare. Hainele largi, bijuteriile și părul lung pot fi prinse în piesele în mișcare. g) Dacă sunt prevăzute dispozitive de conectare la sisteme de extragere și colectare a prafului, asiguraţi-vă că acestea sunt conectate și sunt folosite corespunzător. Utilizarea acestor dispozitive poate reduce pericolele legate de praf. h) Nu lăsaţi obişnuinţa dobândită din utilizarea frecventă a sculelor să vă facă să deveniţi superfi ciali şi să ignoraţi principiile de siguranţă în folosirea sculei. O acţiune neglijentă poate provoca vătămări grave într-o fracţiune de secundă.

4) Utilizarea și îngrijirea sculei electrice

a) Nu forţaţi scula electrică. Folosi ţi scula adecvată pentru aplicaţia dvs. Scula potrivită va face treabă mai bună și mai sigură, la parametrii la care a fost proiectată. b) Nu folosiţi scula electrică în cazul în care întrerupătorul nu își îndeplinește funcţia de pornire și oprire. Sculele electrice care nu pot fi comandate prin intermediul întrerupătorului sunt periculoase și trebuie reparate. c) Înainte de a face orice fel de reglaje, de a schimba accesoriile şi de a depozita sculele electrice, scoateţi ştecărul din priză şi/sau scoateţi setul de acumulatori din sculă, dacă este detaşabil. Aceste măsuri preventive de siguranţă reduc riscul pornirii accidentale a sculei electrice.

AVERTISMENT Citiţi toate avertismentele de siguranţă, instrucţiunile, ilustraţiile şi specifi caţiile furnizate cu această sculă electrică. Nerespectarea tuturor instrucţiunilor de mai jos poate avea ca efect producerea de şocuri electrice, incendii şi/sau vătămări grave. Păstraţi toate avertismentele și toate instrucţiunile, pentru a le putea consulta pe viitor. Termenul „sculă electrică prezent în toate avertismentele de mai jos se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată cu acumulatori (fără cablu de alimentare).

1) Siguranţa în zona de lucru

a) Păstraţi zona de lucru curată și bine iluminată. Zonele de lucru dezordonate și întunecate predispun la accidente. b) Nu utilizaţi sculele electrice în atmosferă explozivă, cum ar fi în prezenţa lichidelor, gazelor sau a prafurilor infl amabile. Sculele electrice produc scântei care pot aprinde praful sau aburii. c) Ţineţi copiii sau privitorii la distanţă în timp ce utilizaţi scula electrică. Distragerea atenţiei vă poate face să pierdeţi controlul asupra sculei.

2) Siguranţa electrică

a) Ștecărele sculelor electrice trebuie să corespundă prizelor în care sunt introduse. Nu modifi caţi niciodată ștecărul în niciun fel. Nu folosiţi niciun fel de adaptoare pentru ștecăr la sculele electrice cu împământare (legate la pământ). Ștecărele nemodifi cate și prizele corespunzătoare reduc riscul de șoc electric. b) Evitaţi contactul corpului cu suprafeţele împământate, cum ar fi conductele, radiatoarele, cuptoarele și frigiderele. În cazul în care corpul dvs. este împământat există un risc crescut de electrocutare. c) Nu expuneţi sculele electrice la ploaie și nu le lăsaţi în atmosferă umedă. Intrarea apei într-o sculă electrică mărește riscul de electrocutare. d) Nu forţaţi cablul de alimentare. Nu folosiţi niciodată cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză. Ţineţi cablul de alimentare departe de căldură, ulei, muchii ascuţ ite și de piese în mișcare. Cablurile de alimentare deteriorate sau încolăcite măresc riscul de șoc electric. e) Atunci când folosiţi o sculă electrică în aer liber, utilizaţi un prelungitor adecvat pentru utilizarea în exterior. Folosirea unui prelungitor adecvat pentru exterior reduce riscul de șoc electric. f) Dacă utilizarea într-o zonă umedă nu poate fi evitată, folosiţi o sursă de alimentare cu întrerupător de protecţie la curent rezidual (RCD). Folosirea dispozitivelor RCD reduce riscul producerii șocurilor electrice. (Traducerea instrucţiunilor originale) 00BookC18DBL.indb14200BookC18DBL.indb142 2019/03/2911:29:372019/03/2911:29:37143 Română d) Depozitaţi sculele electrice neutilizate departe de zona de acţiune a copiilor și nu lăsaţi persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucţiuni să folosească scula electrică. Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiţi. e) Întreţineţi sculele electrice şi accesoriile. Verifi caţi alinierea şi prinderea pieselor mobile, ruperea pieselor precum şi orice alte aspecte care ar putea să infl uenţeze funcţionarea sculelor electrice. Dacă scula electrică este deteriorată, înainte de a o utiliza, duceţi-o la reparat. Multe accidente sunt provocate de scule electrice întreţinute necorespunzător. f) Păstraţi elementele de tăiere curate și ascuţite. Elementele de tăiere bine întreţinute și cu muchiile de tăiere bine ascuţite sunt mai ușor de controlat și este mai puţin probabil s ă se agaţe. g) Folosiţi scula electrică, accesoriile și vârfurile etc. în conformitate cu prezentele instrucţiuni, luând în considerare condiţiile de lucru și operaţiunile ce urmează a fi efectuate. Folosirea sculei electrice pentru alte operaţiuni decât cele prevăzute poate avea ca efect apariţia unor situaţii periculoase. h) Menţineţi mânerele şi suprafeţele de prindere uscate, curate şi ferite de ulei şi unsoare. Mânerele și suprafeţele de prindere alunecoase nu permit manipularea și controlul sculei în condiţii de siguranţă în situaţii neașteptate.

5) Utilizarea și întreţinerea sculelor cu acumulatori

a) Încărcaţi numai cu încărcătorul indicat de producător. Un încărcător adecvat unui anumit tip de pachet de acumulatori poate prezenta pericol de incendiu dacă este folosit pentru încărcarea altui tip de pachet de acumulatori. b) Folosiţi sculele electrice exclusiv cu tipurile de pachete de acumulatori indicate. Folosirea unui alt tip de pachet de acumulatori poate provoca vătămări sau incendii. c) Atunci când setul de acumulatori nu este folosit, ţineţi-l departe de obiecte metalice cum ar fi agrafe de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici care ar putea realiza conectarea terminalelor setului de acumulatori. Scurtcircuitarea terminalelor acumulatorilor poate provoca arsuri sau incendii. d) În cazul exploatării abuzive, din acumulatori poate ieși lichid; evitaţi contactul cu acest lichid. În cazul unui contact accidental, spălaţi cu apă. În cazul contactului cu ochii, consultaţi un medic. Lichidul care iese din acumulatori poate provoca iritaţii sau arsuri. e) Nu utilizaţi un set de acumulatori sau o sculă care este deteriorat(ă) sau modifi cat(ă). Este posibil ca acumulatorii deterioraţi sau modifi caţi să prezinte un comportament imprevizibil care poate duce la incendiu, explozie sau risc de vătămare. f) Nu expuneţi un set de acumulatori sau o sculă la foc sau la temperaturi excesive. Expunerea la foc sau la temperaturi de peste 130 °C poate provoca explozie. g) Respectaţi toate instrucţiunile de încărcare și nu încărcaţi setul de acumulatori sau scula în afara intervalului de temperatură specifi cat în instrucţiuni. Încărcarea necorespunzătoare sau la temperaturi în afara intervalului specifi cat poate deteriora acumulatorul și poate crește riscul de incendiu.

a) Scula electrică trebuie reparată de o persoană califi cată, folosind numai piese de schimb identice. Astfel se asigură menţinerea siguranţei sculei electrice. b) Nu reparaţi niciodată seturile de acumulatori deterioraţi. Repararea seturilor de acumulatori ar trebui efectuată numai de producător sau de furnizori de service autorizaţi. PRECAUŢIE Ţineţi copiii și persoanele infi rme la distanţă. Atunci când nu este folosită, scula electrică trebuie depozitată departe de zona de acţiune a copiilor și a persoanelor infi rme.

CU ACUMULATOR Proceduri de tăiere

PERICOL: Ţineţi mâinile departe de zona de tăiere şi de lamă. Ţineţi cealalaltă mână pe mânerul auxiliar sau pe carcasa motorului. Dacă ambele mâini ţin ferăstrăul, acestea nu pot fi tăiate de lamă. b) Nu puneţi mâna sub elementul de prelucrat. Apărătoarea nu vă poate proteja împotriva lamei sub elementul de prelucrat. c) Modifi caţi adâncimea tăieturii în funcţie de grosimea elementului. Ar trebui să fi e vizibil sub element mai puţin de un dinte complet al lamei. d) Nu ţineţi elementul de prelucrat în mână sau pe picior în timp ce îl tăiaţi. Fixaţi elementul de prelucrat pe o platformă stabilă. Fixarea elementului este importantă pentru minimizarea expunerii corporale, înţepenirii lamei, sau a pierderii controlului. e) Ţineţi scula electrică de suprafeţele de prindere izolate, atunci când se execută o operaţiune de tăiere în care scula ar putea atinge cabluri ascunse sau propriul cablu. Atingerea cablului sub tensiune va pune de asemenea sub tensiune părţile metalice expuse, putând electrocuta operatorul. f) Când efectuaţi spintecări, utilizaţi întotdeauna un scut de protecţie sau un ghidaj cu margine dreaptă. Acest lucru îmbunătăţeşte acurateţea tăieturii şi reduce probabilitatea ca lama să se înţepenească. g) Folosiţi întotdeauna lame de mărimea şi forma corectă (romb sau rotund) pentru orifi ciile axului. Lamele care nu se potrivesc cu elementele de montură ale ferăstrăului se vor descentra, ducând la pierderea controlului. h) Nu folosiţi niciodată şaibe sau şuruburi defecte sau greşite. Şaibele şi şuruburile lamei au fost special proiectate pentru ferăstrăul dumneavoastră, pentru execuţie optimă ş i siguranţă a exploatării. 00BookC18DBL.indb14300BookC18DBL.indb143 2019/03/2911:29:372019/03/2911:29:37144 Română Cauze ale reculului şi avertismente conexe - reculul este o reacţie bruscă a unei lame ciupite, blocate sau aliniate incorect, cauzând un ferăstrău necontrolat să se ridice şi să iasă din elementul prelucrat înspre operator; - atunci când lama este ciupită sau blocată strâns de lăcaşul care se îngustează, lama se opreşte şi reacţia motorului propulsează unitatea înspre operator; - dacă lama se răsuceşte sau îşi pierde alinierea în tăietură, dinţii din marginea posterioară a lamei se pot înţepeni în suprafaţa superioară a lemnului cauzând lama să iasă din lăcaş şi să sară spre operator. Reculul este rezultatul folosirii greşite a ferăstrăului şi/sau a folosirii de proceduri sau condiţ ii de utilizare incorecte şi poate fi evitat luând precauţiile necesare, după cum este prezentat mai jos. a) Menţineţi o priză fermă cu amândouă mâinile pe ferăstrău şi poziţionaţi braţele pentru a opune rezistenţă forţelor de recul. Poziţionaţi-vă corpul pe oricare din parţile lamei, dar nu pe linie cu aceasta. Reculul ar putea arunca ferăstrăul înapoi, dar forţele de recul pot fi controlate de către operator, dacă sunt luate măsurile de precauţie corecte. b) Când lama este blocată, sau când tăierea este întreruptă din orice motiv, eliberaţi trăgaciul şi ţineţi ferăstrăul nemişcat în material până când lama se opreşte complet. Nu încercaţi niciodat ă să scoateţi ferăstrăul din elementul prelucrat sau să trageţi ferăstrăul înapoi, în timp ce lama este în mişcare, pentru că poate apărea forţa de recul. Investigaţi şi luaţi măsuri rectifi catoare pentru a elimina cauza blocării lamei. c) Când se reporneşte ferăstrăul în elementul prelucrat, centraţi lama ferăstrăului în locaş astfel încât dinţii să nu atingă materialul. Dacă lama ferăstrăului se blochează, aceasta ar putea sări sau recula din elementul prelucrat, la repornirea ferăstrăului. d) Susţineţi panourile mari pentru a minimiza riscul ca lama să ciupească sau să reculeze. Panourile mari tind să se încovoaie datorită greutăţ ii lor. Suportul trebuie să fi e poziţionat sub panou în ambele părţi, lângă linia de tăiere şi aproape de marginea panoului. e) Nu folosiţi lame tocite sau deteriorate. Lamele neascuţite sau incorect fi xate produc locaşuri înguste care duc la fricţiune excesivă, blocarea lamelor şi recul. f) Manetele de blocare a ajustării înclinaţiei şi a adâncimii lamei trebuie strânse şi fi xate înainte de realizarea tăierii. Dacă ajustarea lamei se modifi că în timpul tăierii, aceasta poate duce la blocare şi recul. g) Folosiţi atenţie sporită atunci când tăiaţi în pereţi deja construiţi sau alte locuri fără vizibilitate. Lama ieşită în afară poate tăia obiecte care pot cauza recul. Funcţiile apărătorii inferioare a) Verifi caţi ca apărătoarea inferioară să fi e închisă corect înainte de fi ecare utilizare. Nu utilizaţi ferăstrăul dacă apărătoarea inferioară nu se poate mişca liber şi nu poate fi închisă instantaneu. Nu încercaţi niciodată să fi xaţi sau să prindeţi apărătoarea inferioară în poziţia deschisă. Dacă ferăstrăul este scăpat accidental, apărătoarea inferioară se poate îndoi. Ridicaţi apărătoarea inferioară cu ajutorul mânerului de rapel şi verifi caţ i dacă se mişcă liber şi dacă nu atinge lama sau orice altă componentă, din niciun unghi sau la nicio adâncime de tăiere. b) Verifi caţi modul de operare al arcului apărătorii inferioare. Dacă apărătoarea şi arcul nu funcţionează corespunzător, trebuie făcută revizia acestora înainte de utilizare. Apărătoarea inferioară poate funcţiona greu din cauza componentelor defecte, depunerilor cleioase, sau a reziduurilor adunate. c) Apărătoarea inferioară poate fi retrasă manual doar pentru tăieturi speciale cum ar fi „tăieturile înclinate” şi „tăieturile compuse”. Ridicaţi apărătoarea inferioară de mânerul de rapel şi de îndată ce lama pătrunde în material, trebuie să eliberaţi apărătoarea. Pentru orice alt fel de tăieturi, apărătoarea inferioară trebuie să funcţ ioneze automat. d) Fiţi întotdeauna atent ca apărătoarea inferioară să acopere lama, înainte de a pune ferăstrăul pe banc sau pe podea. O lamă neprotejată şi în derivă va duce la deplasarea inversă a ferăstrăului, tăind orice se afl ă în calea sa. Ţineţi cont de durata necesară pentru oprirea lamei, după comutarea întrerupătorului. AVERTISMENTE SUPLIMENTARE

1. Nu permiteţi pătrunderea materiilor străine în orifi ciul

pentru conectarea acumulatorului.

2. Nu demontaţi niciodată acumulatorul sau încărcătorul.

3. Nu scurtcircuitaţi niciodată acumulatorul. Scurtcircuitarea

acumulatorului va produce un curent electric puternic şi acesta se va supraîncălzi. Acumulatorul va arde sau se va strica.

4. Nu aruncaţi acumulatorul în foc. Dacă acumulatorul este

ars, acesta poate exploda.

5. La folosirea în mod continuu a aparatului acesta se poate

supraîncălzi, ceea ce duce la deteriorarea motorului și a comutatorului de pornire. Vă rugăm să lăsaţi aparatul nefolosit timp de aproximativ 15 minute.

6. Nu introduceţi obiecte în fantele de ventilaţie ale

încărcătorului. Introducerea obiectelor de metal sau infl amabile în fantele de ventilaţie ale încărcătorului va duce la pericol de şoc electric sau deteriorarea încărcătorului.

7. Utilizarea unui acumulator uzat va deteriora încărcătorul.

8. Aduceţi acumulatorul la magazinul de la care a fost

cumpărat de îndată ce durata de viaţă a acestuia, după încă rcare, devine prea scurtă pentru uz practic. Nu aruncaţi acumulatorul consumat.

9. Pentru protejarea auzului pe durata folosirii, purtaţi

10. Utilizaţi pe sculă doar lama cu diametrul specifi cat.

11. Nu utilizaţi discuri abrazive.

12. Nu folosiţi lame deformate sau crăpate.

13. Nu folosiţi lame din oţel rapid.

14. Nu folosiţi lame care nu corespund caracteristicilor

specifi cate în instrucţiuni.

15. Nu opriţi lamele aplicând presiune laterală pe disc.

16. Păstraţi întotdeauna lamele ferăstrăului ascuţite.

17. Asiguraţi-vă că apărătoarea inferioară se mişcă liber şi

18. Nu folosiţi niciodată ferăstrăul circular cu apărătoarea

inferioară fi xată în poziţia deschisă.

19. Asiguraţi-vă că mecanismul de retragere al apărătorii

inferioare funcţionează corect.

20. Nu utilizaţi niciodată ferăstrăul circular cu lama

poziţionată în sus sau lateral.

21. Asiguraţi-vă că materialul nu conţine materii străine cum

22. Raza lamelor ferăstrăului trebuie să fi e între 185 mm și

180 mm. 00BookC18DBL.indb14400BookC18DBL.indb144 2019/03/2911:29:382019/03/2911:29:38145 Română

23. Scoateţi acumulatorul înainte de a realiza orice reglare,

lucrare de service sau de întreţinere.

24. Ţineţi cont de reculul frânei.

Acest ferăstrău circular dispune de o frână electrică care funcţionează când comutatorul este eliberat. Deoarece există un recul atunci când frâna funcţionează, asiguraţi- vă că ţineţi bine corpul principal.

25. Asiguraţi-vă că sursa de curent ce urmează a fi

utilizată este conformă cerinţelor specifi cate pe plăcuţa produsului.

26. Asiguraţi-vă că întrerupătorul este în poziţia OPRIT.

Dacă acumulatorul instalat pe scula electrică în timp ce întrerupătorul este în poziţia PORNIT, scula electrică va începe operarea imediat, ceea ce ar putea produce un accident grav.

27. Atunci când zona de lucru este departe de sursa de

curent, folosiţi un prelungitor de secţiune şi capacitate nominal ă sufi ciente. Prelungitorul trebuie să fi e cât mai scurt posibil.

28. Evitaţi tăierea în starea în care baza s-a desprins de pe

material. Când lama este blocată sau când tăierea este întreruptă din orice motiv, eliberaţi trăgaciul şi ţineţi ferăstrăul nemişcat în material până când lama se opreşte complet. Nu încercaţi niciodată să scoateţi ferăstrăul din elementul prelucrat sau să trageţi ferăstrăul înapoi în timp ce lama este în mişcare, pentru că poate apărea forţa de RECUL. Investigaţi şi luaţi măsuri rectifi catoare pentru a elimina cauza blocării lamei.

29. Susţineţi panourile mari pentru a minimiza riscul ca lama

să ciupească sau să RECULEZE. Panourile mari tind s

se încovoieze datorită greutăţii lor (Fig. 3). Suporturile trebuie să fi e poziţionate sub panou în ambele părţi, lângă linia de tăiere şi aproape de marginea panoului, aşa cum se arată în Fig. 2. Pentru a minimiza riscul ca lama să ciupească sau să reculeze. Când operaţia de tăiere necesită aşezarea ferăstrăului pe piesa de lucru, ferăstrăul trebuie aşezat pe partea mai mare şi partea mai mică va fi tăiată.

30. Fiţi foarte atenţi atunci când faceţi o “tăietură buzunar”

în pereţii existenţi sau în alte zone fără vizibilitate. Lama ieşită în afară poate tăia obiecte care pot cauza RECUL. Nu puneţi NICIODATĂ mâna sau degetele în spatele ferăstrăului (Fig. 4). Dacă se produce recul, ferăstrăul poate sări cu uşurinţă înapoi peste mâna dumneavoastră, putând provoca răni grave.

31. AVERTISMENT: Este important să susţineţi bine piesa

de lucru şi să ţineţi ferăstrăul ferm pentru a preveni pierderea controlului care ar putea provoca rănirea dumneavoastră. Fig. 5 ilustrează poziţia tipică de ţinere a ferăstrăului în mână.

32. Aşezaţi porţiunea mai largă a bazei ferăstrăului pe acea

parte a piesei de lucru care este susţinută ferm, nu pe secţiunea care va cădea atunci când se va face tă ierea. Ca exemple, Fig. 6 ilustrează metoda CORECTĂ de a tăia capătul unei scânduri, iar Fig. 7, metoda GREŞITĂ. Dacă piesa de lucru este scurtă sau mică, fi xaţi-o cu o clemă. NU ÎNCERCAŢI SĂ ŢINEŢI PIESE SCURTE CU MÂNA!

33. Nu încercaţi niciodată să tăiaţi cu ferăstrăul circular ţinut

cu susul în jos pe o menghină. Acest lucru este foarte periculos și poate duce la accidente grave. (Fig. 8).

34. Atunci când folosiţi ghidajul, nu încercaţi o tăietură

înclinată care ar permite materialului tăiat să alunece între lama fi erăstrăului și ghidaj. Această acţiune ar putea provoca rănirea. (Fig. 9, 10)

35. În cazul în care levierul rămâne slăbit, se creează o

situaţie foarte periculoasă. Strângeţi-l întotdeauna foarte bine. (Fig. 14)

36. Este foarte periculos să permiteţi ca această manetă să

rămână slăbită. Fixaţi-o întotdeauna temeinic. (Fig. 25)

37. Înainte de operaţiunea de tăiere, asiguraţi-vă că

materialul pe care îl veţi tăia. Dacă consideraţi că materialul ce urmează a fi tăiat va genera prafuri dăunătoare / toxice, asiguraţi-vă că sacul de praf sau sistemul adecvat de extragere a prafului este conectat ferm la gura de aspiraţie. Purtaţi, de asemenea, masca de praf, dacă este disponibilă. ○ Înainte de a începe să tăiaţi, asiguraţi-vă că lama a ajuns la viteza maximă de rotaţie. ○ Dacă lama se opreşte sau face zgomote neobişnuite în timpul operaţiunii, comutaţi imediat întrerupătorul pe poziţia ÎNCHIS. ○ Folosirea ferăstrăului circular cu lama îndreptată în sus sau lateral este foarte periculoasă. Asemenea utiliză ri neobişnuite trebuie evitate. ○ Purtaţi întotdeauna ochelari de protecţie când tăiaţi materiale. ○ După ce aţi terminat o lucrare, scoateţi acumulatorul.

38. După ce aţi ataşat lama, asiguraţi-vă că maneta de

blocare este strâns fi xată în poziţia stabilită.

39. Nu permiteţi contactul direct al luminii cu ochii prin

privirea în direcţia luminii. Dacă vă expuneţi ochii în mod repetat la lumină, aceștia vor avea de suferit.

40. Nu utilizaţi produsul dacă scula sau bornele

acumulatorului (asamblarea acumulatorului) sunt deformate. Instalarea acumulatorului poate provoca un scurtcircuit care ar putea duce la emisie de fum sau aprindere.

41. Păstraţi terminalele sculei (asamblarea acumulatorului)

fără șpan și praf. ○ Înainte de utilizare, asiguraţi-vă că nu s-au colectat șpan și praf în zona bornelor. ○ În timpul funcţionă rii, încercaţi să evitaţi căderea șpanului sau prafului de pe sculă pe acumulator. ○ La întreruperea operaţiunii sau după utilizare, nu lăsaţi scula într-o zonă în care aceasta poate fi expusă la cădere de șpan sau praf. Nerespectarea acestei indicaţii poate provoca un scurtcircuit care ar putea duce la emisie de fum sau aprindere.

42. Nu folosiţi scula numai cu funcţia de sufl antă.

43. Utilizaţi întotdeauna scula și acumulatorul la temperaturi

între -5 °C și 40 °C.

44. Utilizaţi un ferăstrău cu roată dinţată conică pentru

45. Utilizaţi un ferăstrău cu roată dinţată conică cu o viteză

afi șată, care este egală cu sau mai mare decât viteza de rota ţie afi șată pe sculă.

PRECAUŢII REFERITOARE LA

ACUMULATORUL LITIU-ION Pentru prelungirea duratei de viaţă, acumulatorul litiu- ion este echipat cu o protecţie pentru oprirea furnizării de energie. În situaţiile 1 la 3 descrise mai jos, atunci când folosiţi aparatul, chiar dacă acţionaţi întrerupătorul, motorul se poate opri. Aceasta nu este o defecţiune, ci un rezultat al funcţiei de protecţie.

1. Atunci când acumulatorul este descărcat, motorul se

oprește. În această situaţie încărcaţi imediat acumulatorul.

2. În situaţia suprasolicitării aparatului, motorul se poate

opri. În această situaţie, eliberaţi întrerupătorul și îndepărtaţi cauza suprasolicitării. După aceasta, puteţi folosi din nou aparatul.

3. În situaţia supraîncălzirii acumulatorului în timpul

lucrului, alimentarea aparatului de la acumulator se poate întrerupe. 00BookC18DBL.indb14500BookC18DBL.indb145 2019/03/2911:29:382019/03/2911:29:38146 Română În această situaţie, încetaţi să mai utilizaţi acumulatorul și lăsaţi-l să se răcească. După aceasta, puteţi folosi din nou aparatul. Mai mult, vă rugăm să acordaţi atenţie următoarelor avertismente și indicaţii privind precauţia. AVERTISMENT Pentru a împiedica apariţia scurgerilor la acumulator, a generării de căldură, emisiilor de fum, exploziei și aprinderii, vă rugăm să respectaţi următoarele măsuri de precauţie.

1. Asiguraţi-vă că pe acumulator nu se strânge șpan și nici

praf. ○ În timpul lucrului, asiguraţi-vă că pe acumulator nu cade șpan și nici praf. ○ Asigura ţi-vă că șpanul și praful care cad pe scula electrică în timpul lucrului nu se strâng pe acumulator. ○ Nu depozitaţi un acumulator nefolosit într-un loc expus la șpan și la praf. ○ Înainte de a depozita un acumulator, îndepărtaţi de pe acesta toate urmele de șpan și de praf și nu depozitaţi acumulatorul împreună cu piese metalice (șuruburi, cuie etc.).

2. Nu găuriţi acumulatorul cu obiecte ascuţite cum ar

fi cuiele, nu îl loviţi cu ciocanul, nu călcaţi pe el, nu îl aruncaţi și nu îl supuneţi unor șocuri fi zice puternice.

3. Nu utilizaţi un acumulator care pare deteriorat sau care

4. Nu folosiţi acumulatorul cu polaritatea inversată.

5. Nu îl conectaţi direct la sursele de energie electrică sau

la brichetele electrice ale mașinilor.

6. Nu folosiţi acumulatorul în alte scopuri decât cele

7. În cazul în care acumulatorul nu se încarcă după trecerea

timpului de încărcare specifi cat, încetaţi imediat s ă îl mai încărcaţi.

8. Nu expuneţi acumulatorul la temperaturi sau presiuni

ridicate, de exemplu nu îl introduceţi într-un cuptor cu microunde, într-un uscător sau într-un container presurizat.

9. Ţineţi-l departe de fl acără imediat ce observaţi scurgeri

sau mirosuri neplăcute.

10. Nu îl folosiţi în locuri în care se generează o puternică

electricitate statică.

11. În cazul în care observaţi la acumulator scurgeri,

mirosuri neplăcute, generare de căldură, decolorări sau deformări, scoateţi-l imediat din echipament sau din încărcător și încetaţi să îl mai utilizaţi.

12. Nu scufundaţi acumulatorul sau nu permiteţi fl uidelor

să curgă în interior. Pătrunderea lichidului conductor, precum apa, poate provoca daune care pot duce la incendiu sau explozie. Depozitaţi acumulatorul dvs. într-un loc răcoros și uscat, departe de elemente combustibile și infl amabile. Trebuie evitate atmosferele gazoase corozive. PRECAUŢIE

1. În cazul în care lichidul ce se scurge din acumulator intră

în contact cu ochii, nu vă frecaţi la ochi și spălaţi-i bine cu apă proaspătă curată, cum ar fi apa de la robinet și consultaţi imediat un medic. În cazul în care nu faceţi tratament, lichidul poate provoca probleme oculare.

2. În cazul în care lichidul se scurge pe piele sau pe haine,

spălaţi imediat cu apă proaspătă curată, cum ar fi apa de la robinet. Există posibilitatea ca acest lucru să provoace iritarea pielii.

3. În cazul în care la prima utilizare a acumulatorului

detectaţi mirosuri neplăcute, supraîncălzire, dacă observaţi rugină, decolorare, deformare și/sau alte nereguli, nu folosiţi acumulatorul și înapoiaţi-l furnizorului sau vânzătorului. AVERTISMENT Dacă o materie străină, cu proprietăţi conductive, intră în terminalul acumulatorului cu litiu ion, acesta se poate scurtcircuita, ducând la incendiu. Respectaţi cu stricteţe următoarele reguli când depozitaţi acumulatorul cu litiu ion. ○ Nu introduceţi reziduuri cu proprietăţi conductive, cuie sau sârme de oţel şi cupru în cutia pentru depozitare. ○ Pentru a preveni scurtcircuitarea, încărcaţi acumulatorul în sculă sau aplicaţi ferm capacul acumulatorului, pentru depozitare, până când nu se mai vede ventilatorul. DESPRE TRANSPORTAREA ACUMULATORULUI LITIU-ION Când transportaţi un acumulator litiu-ion, vă rugăm să respectaţi următoarele instrucţiuni. AVERTISMENT Notifi caţi compania transportatoare că un pachet conţine un acumulator litiu-ion, informaţi compania cu privire la puterea sa de ieşire şi respectaţi instrucţiunile companie transportatoare atunci când aranjaţi un transport. ○ Acumulatorii litiu-ion care depășesc puterea de ieșire de 100 Wh sunt consideraţi ca făcând parte din categoria de clasifi care a materialelor periculoase și vor necesita proceduri de aplicare speciale. ○ Pentru transportul în străinătate, trebuie să respectaţi legea internaţională, precum şi regulile şi reglementările ţării de destinaţie.

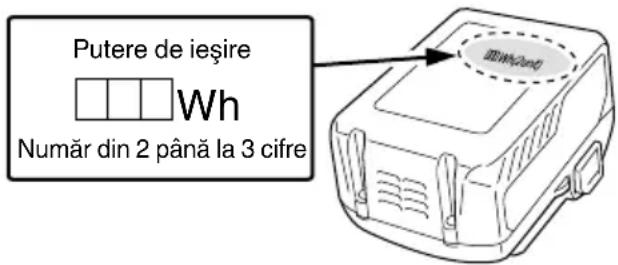

Putere de ieşire Număr din 2 până la 3 cifre NUMELE PĂRŢILOR (Fig. 1 – Fig. 27)

Nivelul adâncimii de tăiere

Protecţie inferioară

Şurub-fl uture de prindere a ghidajului

Comutator indicator de încărcare a acumulatorului

Şaibă (A) SIMBOLURI AVERTISMENT În cele ce urmează sunt prezentate simbolurile folosite pentru mașină. Înainte de utilizare, asiguraţi-vă că înţelegeţi semnifi caţia acestora. C18DBL: Fierastrau circular cu acumulator Pentru a reduce riscul de accidente, utilizatorul trebuie să citească manualul de utilizare. Purtaţi întotdeauna protecţie pentru ochi. Purtaţi întotdeauna protecţie auditivă. Numai pentru ţările membre UE Nu aruncaţi această sculă electrică împreună cu deșeurile menajere! În conformitate cu Directiva Europeană 2012/19/UE referitoare la deșeurile reprezentând echipamente electrice și electronice și la implementarea acesteia în conformitate cu legislaţiile naţionale, sculele electrice care au ajuns la fi nalul duratei de folosire trebuie colectate separat și duse la o unitate de reciclare compatibilă cu mediul înconjurător. V Tensiune nominală

Viteză la mers în gol Pornire Oprire Deconectaţi acumulatorul Comutator selectare mod Capacitate acumulator Întrerupător indicator de încărcare a acumulatorului Acumulatorul este aproape descărcat. Încărcaţi acumulatorul cât mai curând. Acumulatorul este pe jumătate descărcat. Acumulatorul este încărcat destul. Acţiune interzisă ACCESORII STANDARD Pe lângă unitatea principală (1 unitate), pachetul conţine şi accesoriile enumerate la pagina 193. Accesoriile standard sunt supuse modifi cărilor fără notifi care prealabilă. APLICAŢII Tăierea a numeroase feluri de lemn. SPECIFICAŢII Model C18DBL Tensiune de alimentare 18 V Viteză fără sarcină 5000 min

(Mod silenţios) Capacitate Adâncimea de tăiere 90° 47 mm 45° 30 mm *Greutate 2,6 kg

• Conform Procedura EPTA 01/2014 În funcţie de acumulatorul atașat. Greutatea cea mai mare este măsurată cu BSL36A18 (se vinde separat). NOTĂ Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specifi caţii pot fi modifi cate fără notifi care prealabilă. Control electronic ○ Soft-start (limitarea curentului de pornire) ○ Protecţie împotriva suprasolicitării Această caracteristică de protecţie întrerupe alimentarea motorului în cazul unei suprasarcini a motorului sau a depistării reducerii vitezei de rotaţie în timpul operării. Când caracteristica de protecţie la suprasolicitare a fost activată, motorul se poate opri. În acest caz, eliberaţi întrerupătorul sculei şi îndepărtaţi cauza suprasolicitării. După aceasta, o puteţi folosi din nou. ○ Protecţie împotriva supraîncălzirii Această caracteristică de protecţie întrerupe alimentarea motorului şi opreş te scula electrică în cazul supraîncălzirii motorului în timpul operării. Când caracteristica de protecţie la supraîncălzire a fost activată, motorul se poate opri. În acest caz, eliberaţi întrerupătorul sculei şi lăsaţi-o câteva minute să se răcească. După aceasta, o puteţi folosi din nou. ○ Funcţia de schimbare a vitezei de rotaţie (Mod alimentare/ Mod silenţios) (Funcţia de comutare Mod alimentare / Mod silenţios) Fiecare apăsare a Comutatorului de selectare a modului schimbă modul de operare. (Fig. 17) Modul silenţios reduce RPM maximă a motorului, permiţând lucrul efi cient cu mai puţin zgomot. Indicatorul luminos Mod silenţios se aprinde în Modul silenţios. Când sarcina creşte în timpul Modului silenţios, scula va comuta automat la Modul alimentare şi va reveni la Modul silenţios când sarcina scade. 00BookC18DBL.indb14700BookC18DBL.indb147 2019/03/2911:29:382019/03/2911:29:38148 Română În Modul alimentare, nu se aduce nicio schimbare Modului silenţios nici chiar atunci când sarcina scade. NOTĂ ○ Pentru a activa schimbarea modurilor, împingeţi comutatorul o dată după instalarea acumulatorului. ○ Nu aplicaţi şoc puternic asupra panoului de comandă şi nu îl deterioraţi. Aceasta poate duce la o problemă. ÎNCĂRCARE Înainte de a utiliza scula electrică, încărcaţi acumulatorii după cum urmează.

1. Conectaţi cablul de alimentare al încărcătorului la

priză. Când conectaţi ştecărul încărcătorului la o priză, lampa indicatoare va clipi în culoarea roşie (la interval de o 1 secundă).

2. Introduceţi acumulatorul în încărcător.

Introduceţi corect acumulatorul în încărcător, conform Fig. 23.

Atunci când introduceţi în încărcător un acumulator, încărcarea va fi iniţializată iar lampa indicatoare se va aprinde în mod constant în culoarea roșie. Atunci când acumulatorul se încarcă complet, lampa indicatoare va clipi în culoare roșie. (La intervale de 1 secundă) (Vezi Tabelul 1) ● Semnifi caţiilelămpii indicatoare Semnifi ca ţiile lămpii indicatoare sunt prezentate în Tabelul 1, conform stării încărcătorului sau a acumulatorului. Tabelul 1 Semnifi caţiile lămpii indicatoare Lampă de control (roşie) Înainte de încărcare Clipeşte Luminează timp de 0,5 secunde. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde) În timpul încărcării Luminează Luminează în mod continuu La încărcare completă Clipeşte Luminează timp de 0,5 secunde. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde) Așteptare supraîncălzire Clipeşte Luminează timp de 1 secundă. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde) Acumulator supraîncălzit. Încărcare imposibilă. (Încărcarea va începe după ce acumulatorul se răceşte) Încărcarea nu se poate efectua Clipeşte Luminează timp de 0,1 secunde. Nu luminează timp de 0,1 secunde. (stă stinsă timp de 0,1 secunde) Defecţiune la acumulator sau la încărcător ● Referitor la temperaturile şi timpul de încărcare a acumulatorului. Temperaturile şi timpul de încărcare vor fi prezentate în Tabelul 2 Tabelul 2 Încărcător Acumulator UC18YFSL Tensiune de încărcare V 14,4 – 18 Greutate kg 0,5 Temperaturi la care acumulatorul poate fi reîncărcat 0°C – 50°C Timp încărcare pentru acumulator de capacitate, aprox. (La 20°C) 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah min. min. min. min. min. min.

Număr celule acumulator 4 – 10 NOTĂ Timpul de încărcare poate varia în funcţie de temperatură și de tensiunea sursei de alimentare. PRECAUŢIE Când încărcătorul acumulatorului a fost utilizat neîntrerupt, acesta se supraîncălzeşte, cauzând defecţiuni. După efectuarea încărcării, aşteptaţi 15 minute până la următoarea încărcare.

4. Deconectaţi ştecărul de la priză.

5. Ţineţi ferm încărcătorul și scoateţi acumulatorul.

NOTĂ Asiguraţ i-vă că scoateţi acumulatorul din încărcător şi apoi depozitaţi-l. PRECAUŢIE ○ Dacă acumulatorul este încărcat cât timp este încălzit, din cauză că a fost lăsat o perioadă lungă de timp într- un loc expus la lumina directă a soarelui sau pentru că acumulatorul tocmai a fost folosit, lampa de control a încărcătorului se aprinde timp de 1 secundă, se opreşte timp de 0,5 secunde (se stinge după 0,5 secunde). Într-un astfel de caz, lăsaţi mai întâi acumulatorul să se răcească, apoi începeţi încărcarea. 00BookC18DBL.indb14800BookC18DBL.indb148 2019/03/2911:29:382019/03/2911:29:38149 Română ○ Când lampa indicatoare pâlpâie (la intervale de 0,2 secunde), verifi caţi dacă în conectorul încărcătorului există corpuri străine şi îndepărtaţi-le. În cazul în care nu există corpuri străine, este posibil ca acumulatorul sau încărcătorul să se fi defectat. Duceţi-l la o unitate de service autorizată. ○ Întrucât microcalculatorul încorporat are nevoie de aproximativ 3 secunde pentru a confi rma că acumulatorul încărcat a fost scos, așteptaţi minimum 3 secunde înainte de a-l reinsera pentru a continua încărcarea. Dacă acumulatorul este reinserat înainte de trecerea a 3 secunde, acumulatorul nu poate fi încărcat corespunzător. ○ Dacă lampa indicatoare nu pâlpâie în culoarea roşie (la fi ecare secundă) chiar dacă cablul încărcătorului este conectat la curent, indică faptul că circuitul de protecţie a încărcătorului poate fi activat. Deconecta ţi cablul sau fi șa de la curent şi reconectaţi-o după aproximativ 30 de secunde. Dacă această operaţiune nu face ca lampa indicatoare să clipească în culoarea roşie (la fi ecare secundă), vă rugăm duceţi încărcătorul la o unitate service autorizată de HiKOKI.

ASAMBLARE ŞI OPERARE

Acţiune Figură Pagină Reglaj fi n al paralelismului 11 195 Reglaj fi n al perpendicularităţii 12 196 Reglaj fi n al poziţiei piesei de ghidaj 13 196 Ajustarea adâncimii tăieturii 14 196 Linia de tăiere 15 196 Utilizarea întrerupătorului 16 196 Despre funcţia de selectare a modului (*1)

Indicator încărcare acumulator 18 197 Utilizarea luminii LED 19 197 Ataşarea ghidajului (comercializat separat)

Ataşarea adaptorului de colectare praf (comercializat separat)

Scoaterea şi introducerea acumulatorului

Încărcare 23 197 Tăierea în unghiuri drepte 24 198 Tăierea înclinată (direcţie de +45°) 25 198 Demontarea lamei de fi erăstrău 26 198 Montarea lamei de fi erăstrău 27 199 Selectarea accesoriilor ― 200 (*1) Despre funcţia de selectare a modului De fi ecare dată când comutatorul de selectare a modului este apăsat, modul de operare se schimbă. Când este selectat Modul silenţios, indicatorul luminos al Modului silenţios se aprinde. Modul silen ţios reduce RPM maximă a motorului, permiţând lucrul efi cient cu mai puţin zgomot. Dacă sarcina creşte în timp ce motorul funcţionează în Modul silenţios, se schimbă automat la Modul alimentare. În plus, dacă sarcina scade din nou, revine automat la Modul silenţios. În Modul alimentare, nu se aduce nicio schimbare Modului silenţios nici chiar atunci când sarcina scade. Mod Viteză la mers în gol Alimentare 5000 min

NOTĂ ○ Modul se va schimba doar după ce un acumulator este instalat şi comutatorul este tras o dată. ○ Modul actual va fi menţinut chiar dacă butonul comutator este pornit/oprit sau acumulatorul este scos/reintrodus.

Întrucât folosirea unei lame tocite va afecta efi cienţa şi va cauza posibile defecţiuni la motor, ascuţiţi sau schimbaţi lama de îndată ce abraziunea este vizibilă.

2. Inspectarea şuruburilor de asamblare

Inspectaţi cu regularitate toate şuruburile de asamblare şi asiguraţi-vă că sunt fi xate corespunzător. Dacă există şuruburi care nu sunt fi xe, fi xaţi-le imediat. Nerespectarea avertismentului poate duce la riscuri serioase.

3. Întreţinerea motorului

Bobina motorului este componenta principală a sculei electrice. Aveţi grijă să nu deterioraţi bobina şi/sau să nu o udaţi cu ulei sau apă.

4. Întreţinerea dispozitivului de protecţie inferior

Pentru siguranţa şi buna funcţionare, păstraţi întotdeauna curate maşina şi fantele de ventilare. Apărătoarea inferioară trebuie întotdeauna să se poată mişca liber şi să se retraga în mod automat. Aşadar, păstraţi întotdeauna curat locul din jurul apărătorii inferioare. Îndepărtaţi praful şi aşchiile, împrăştiindu-le cu ajutorul aerului comprimat sau cu o perie.

5. Curăţarea exteriorului

Când scula electrică este murdară, ștergeţi-o cu o cârpă moale uscată sau cu o cârpă înmuiată în soluţie de apă cu săpun. Nu folosiţi solvenţi pe bază de clor, benzină și nici diluanţi, deoarece aceștia topesc masele plastice.

Stocaţi într-un loc cu temperatura sub 40 °C care să nu fi e la îndemâna copiilor. NOTĂ Depozitarea acumulatorilor litiu-ion. Asiguraţi-vă că acumulatorii litiu-ion au fost complet înc ărcaţi înainte de a-i depozita. Depozitarea prelungită (3 luni sau mai mult) a acumulatorilor cu un nivel de încărcare scăzut poate duce la scăderea performanţei, la reducerea semnifi cativă a timpului de utilizare a acumulatorilor sau poate face acumulatorii incapabili să stea încărcaţi. Cu toate acestea, timpul de utilizare a acumulatorilor semnifi cativ de redus poate reveni la normal prin încărcarea și utilizarea acumulatorilor în mod repetat, de două până la cinci ori. Dacă durata de folosire a acumulatorului este foarte scurtă în ciuda încărcării şi folosirii repetate, schimbaţi acumulatorii. PRECAUŢIE Pe durata folosirii și a operaţiunilor de întreţinere a mașinii trebuie respectate reglementările și standardele naţionale privind securitatea. 00BookC18DBL.indb14900BookC18DBL.indb149 2019/03/2911:29:382019/03/2911:29:38150 Română Notă importantă pentru bateriile uneltelor HiKOKI cu acumulatori Utilizaţi întotdeauna acumulatori originali. Nu garantăm siguranţa și performanţa uneltei dacă se utilizează alţi acumulatori decât cei recomandaţi sau dacă acumulatorul original este dezmembrat sau modifi cat (cum ar fi demontarea și înlocuirea celulelor sau a altor părţi interne). GARANŢIE Garantăm sculele electrice HiKOKI în conformitate cu reglementările statutare/specifi ce ţării. Această garanţie nu acoperă defectele sau daunele provocate de utilizarea necorespunzătoare, abuz sau de uzura și deteriorarea normale. În cazul în care aveţi reclamaţii, vă rugăm să trimiteţi scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANŢIE care se găsește la fi nalul prezentelor Instrucţiuni de utilizare, la o unitate service autorizată de HiKOKI. Informaţii privind nivelul de zgomot transmis prin aer și nivelul de vibraţii Valorile măsurate au fost determinate în conformitate cu EN62841 și sunt declarate conforme cu ISO 4871. Nivelul tipic al puterii sonore ponderate A: 100 dB (A) Nivelul tipic al presiunii sonore ponderate A: 89 dB (A) Incertitudine K : 3 dB (A). Purtaţi protecţie auditivă. Valorile totale ale vibraţiilor (suma vectorială pe cele trei axe) au fost stabilite în conformitate cu EN62841. Tăierea placajului: Valoarea emisiei de vibraţii
