MANUAL DE UTILIZADOR Ninebot KickScooter E2 Plus SEGWAY

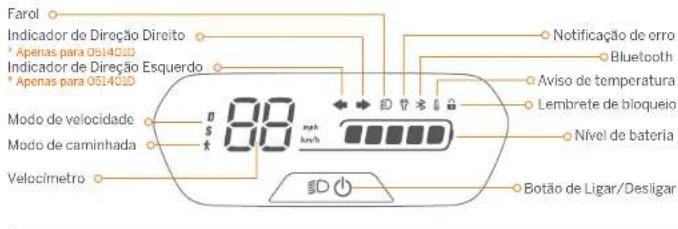

Tablier e botão de ligar/desligar

Bolão de Ligar/Desligar: Prime o bolão para ligar a scooter; prima e mantenha premido o bolão durante 2 segundos para a desligar. Quando a scooter estiver ligada, pressione o bolto para ligar/desligar o farol e a luz traseira; e pressione duas vezes para alternar entre os modos de velocidade.
Velocímetro: Mostra a velocidade actual da scooter, bem como os códigos de erro.
Modo de caminhada. máx. velocidade é de 5 km/h (3,1 mph).
O faroi e a luz traseira estão sempre ligados e não podem ser desligados.
* Como ativar na aplicação Segway-Ninebot: Configurações > Modo de caminhada.
Mado da velocidade: Há dois mados disponíveis. A velocidade máxima é a seguinte:

Mordo	Modelo	Limite de velocidade E2 Limite de velocidade E2 Plus
D (modo padrão)		15 km/h (9,3 mph)	20 km/h (12,4 mph)
S (modo desportivo)		20 km/h (12,4 mph)	25 km/h (15,5 mph)

Indicador de Direção Esquerda: Quando este icone pisca, indica que os indicadores de direção no lado esquerdo estão ligados.
Indicador de Direção Direita: Quando este lcone pisca, indica que os indicadores de direção do lado direito estão ligados.
Notificação de erro: Indica que a scooter detetou um erro
Aviso de temperatura. Indica que a temperatura da bateria atingiu 55°C (131°F) ou e inferior a 0°C (32°F).
* Neste ponto, a sccolar não pode scelerar normalmente a pode não ser carregada. Não utilizar até que a temperatura tenha riverido para a falxa normal.
Bluetooth: Indica que a sepcoter foi ligada com sucesso ao dispositivo movel.
Nível de bateria: A potência total da bateria é igual a 5 carras.
* A carga da bateria está muito baixa quando a primeira barra da bateria está vermelha. Por favor, carregue a sua KickScooter imediatamente.
Lembrete de bloqueio: Quando o ícone ilumina se, significa que a scooter está bloqueada. Se forem detetados movimentos anormais, a scooter começará a apitar e a luz traseira tailnare.

② Especificações

	Item Parâmetro
Produto	Nome	Ninebot KickScooter E2
	Modelo	051401E	051401B 051401D
	Comprimento × Largura × Altura	Aproximadamente, 1070 × 445 × 1140 mm (42.1 × 17,5 × 44,9 pol.)	Aproximadamente, 1070 × 473 × 1140 mm (42.1 × 38,6 × 44,9 pol.)
	Dobrada: Comprimento × Largura × Altura	Aproximadamente, 1070 × 445 × 504 mm (42.1 × 17,5 × 19,8 pol.)	Aproximadamente, 1070 × 473 × 504 mm (42.1 × 18,6 × 19,8 pol.)
		Aproximadamente, 14,2 kg (31,3 libras)	Peso líquido
Condutor	Máx. Carga útil	90 kg (198 libras)
	Idade recomendada	14-60 anos de idade
	Altura Necessária	130–190 cm (4'3" –6'2")
Máquina	Máx. Velocidade	Aproximadamente, 20 km/h (12,4 mph)
	Alcance Teóricid-I	Aproximadamente, 25 km (15,5 milhas)
	Alcance Tipicod-I	Aproximadamente, 20 km (12,4 milhas)
	Inclinação máxima	Aproximadamente, 12%
	Terreno Atravessável	Estradas mais lisas ou asfaltadas normais, estradas alcatroadas
	Temperatura de operação	-10–40°C (14–104°F)
	Temperatura de armazenamento	-10–50°C (14–122°F)
	Classificação IP	IPX4
	Duração do carregamento	Aprox. 7,5 h
Bateria	Voltagem nominal	21,6 V==
	Máx. Tensão de carregamento	25,2 V==
	Temperatura de Carregamento	0°C - 44°C (32-111°F)
	Energia Nominal	220 Wh
	Capacidade nominal	10,2 Ah
	Sistema de gestão de bateria	Proteção contra sobretensão/subtensão/circuito curto circuito/ sobrecorrente/sobre-temperatura
Motor	Potência Nominal 0,25 kW, 250 W
	Potência máxima	0,45 kW, 450 W
Carregador	Modelo	N=W25020105N-EU N=W25020105N-EJNEY25020105N-US
	Potência de saída	36,3 W
	Tensão de entrada	100-240 V – 50-60 Hz
	Máx. Tensão de saída	25,2 V==
	Saída Nominal	24,2 V== 1,5 A
Pneu	Pneus	Pneus ocos de 8,1 polegadas com amortecedores interiores
Outros	indicadores de direção	N/D	Indicadores de direção dianteiros e traseiros

[1] Alcance tecnico testado enquanto se oixíduz com uma bateria chela, carga de 75 kg (165 toras) 25°C (77°F). 70% da velocidade máxima, em média no

(2) Alcanca hínica: testaca enquanto se monta como uma azetara chava, carga de 75 kg (100 gm), 25°C (77°F), a velocidade máxima, era mícia, no pagamento.

* Alguns dos fatores que aletam a gama incluem velocidad, carga número de artrques e aeragens, temperatura ambiente, etc.

	Item Parâmetro
Produto	Nome	Ninebot KickScooter E2 Plus
	Modelo	051402E	051402B
	Comprimento × Largura × Altura	Aproximadamente. 1070 × 445 × 1140 mm (42,1 × 17,5 × 44,9 pol.)
	Debrado: Comprimento × Largura × Altura	Aproximadamente. 1070 × 445 × 504 mm (42,1 × 17,5 × 19,8 pol.)
	Peso líquido	Aproximadamente. 14,4 kg (31,7 lloras)
Condutor	Máx. Carga útil	90 kg (198 lloras)
	Isade recomendada	14-60 anos de idade
	Altura Necessária	130—190 cm (4'3" —6'2")
Máquina	Máx. Velocidade	Aproximadamente. 25 km/h (15,5 mph)
	Alcance TeoricoD	Aproximadamente. 25 km (15,5 milhas)
	Alcance Típicopi	Aproximadamente. 20 km (12,4 milhas)
	Inclinação máxima	Aproximadamente. 12%
	Terreno Atravessável	Estradas mais lisas ou asfaltadas normais, estradas alcatroadas
	Temperatura de operação	10 - 40°C (14 - 104°F)
	Temperatura de armazenamento	10 - 50°C (14 - 122°F)
	Classificação IP	IPX4
	Duraçao do carrogamento	Aprox. 7,5 h
Bateria	Voltagem nominal	21,6 V ==
	Máx. Tensão de carrogamento	25,2 V ==
	Temperatura de Carregamento	0°C - 44°C (32-111°F)
	Energia Nominal	220 Wh
	Capacidade nominal	10,2 Ah
	Sistema de gestão de bateria	Proteção contra sobretensão/subtensão/circuito curto-circuito/ sobrecorrente/sobre-temperatura
Motor	Potência Nominal 0,3 kW, 300 W
	Potência máxima	0,50 kW, 500 W
Carregador	Modelo	NBW25D201D5N EU	NBW25D201D5N-US
	Potência do saída	36,3 W
	Tensão de entrada	100-240 V ~ 50-60 Hz
	Máx. Tensão de saída	25,2 V ==
	Saída Nominal	24,2 V == 1,5 A
Pneu	Pneus	Pneus ocus de 8,1 polegadas com amortecedores interiores.

[1]: Alicance teórico: testada enquanto se conduz com uma batena chea, carga do 75 kg (165 liras), 25°C (77°F), 70% da valididade máxima, em
[21] Akanque bico: estada enquanto se monta com uma baleria cheia, para da 75 kg (165 libras), 25°C (77°F), a velocidade máxima em média, no
pavimento.
* Alguns dos istores que aletam a gama incluem velocidade, carga, número de aranques e paragens, temperatura ambiente, etc.

Este produto é certificado à ANSI/CAN/UL-2272 pela TUV Rheinland.

A bateria esta em conformidade com a norma UN/DOT 38.3

A bateria está em conformidade com a norma ANSI/CAN/UL-2271.

Declaração de Conformidade da União Europeia

Informações importantes sobre REEE

Este símbolo no produto ou em sua embalagem indica que produtos elétricos e eletrónicos usados não devem ser misturados com lixo municipal não classificado. Para o tratamento adequado, é sua responsabilidade eliminar o equipamento usado, devolvendo-o aos pontos de recolta designados. A eliminação correcta deste produto ajudará a pouvar recursos vallosos e a prevenir quaisquer potenciais efeitos negativos na saúde humana e no ambiente, que de outra forma poderiam surgir de um manuseamento inadequado dos resíduos. Podem ser aplicadas sancões por eliminacao incorreta destes resíduos, de acordo com a sua legislação nacional. Por favor contacte a sua autoridade local para mais detalhes sobre o seu ponto de recolta designado mais próximo.

Informação sobre reciclagem de baterias para utilizadores

Este símbolo significa que as pilhas e acumuladores, no seu fim de vida útil, não devem ser misturados com resíduos municipais não selecionados. A sua participação é uma parte importante do esforço para minimizar o impacto das pilhas e acumuladores no ambiente e na saúde humana. Para uma reciclagem adequada, pode devolver este produto ou as pilhas ou acumuladores que contém ao seu fornecedor ou a um ponto de recolha designado.

A eliminação correta deste produto ajudará a poupar recursos vállosos e a prevenir quaisquer potenciais efeitos negativos, na saúde humana e no ambiente, que de outra forma poderiam surgir de um manuseamento inadequado dos resíduos. Podem ser aplicadas sanções por eliminação incorreta destes resíduos, de acordo com a sua legislação nacional. existem sistemas de recolha separados para pilhas e acumuladores usados. Por favor, elimine as pilhas e acumuladores corretamente no seu centro comunitário local de recolha/reciclagem de resíduos

Diretiva de Equipamentos de Rádio

Ninebot (Changzhou) Tech Co., Ltd. declara que o produto listado nesta secção está em conformidade com os requisitos essenciais e outras disposições relevantes da Diretiva de Equipamentos de Radio 2014/53/UE.

Diretiva de restrição do uso de certas substâncias perigosas (RoHS)

Ninebot (Changzhou) Tech Co., Ltd. declara por meio deste que todo o produto, incluindo peças (cabos, cabos e assim por diante) atende aos requisitos da Diretiva RoHS 2011/65/UE e emenda à Diretiva Delegada da Comissão (UE) 2015/863 sobre o restricção do uso de certas substâncias perigosas em equipamentos elétricos e eletrónicos ("RoHS reformulado" ou "RoHS 2.0").

Diretiva de Máquinas

Ninebol (Changzhou) Tech Co., Ltd. declara que o produto listado nesta secção está em conformidade com os requisitos essenciais e outras provisões relevantes da Diretiva de Máquinas 2006/42/EC,

CE

Representante Autorizado da UE:

Segway Ninebot Europe

Dynamostraat 7,1014 BN Amesterdão, Paises Baixos.

Ninebot (Changzhou) Tech Co., Ltd. declara que o modelo do produto: 051401E, 051401B, 051401D, 051402E, 051402B cumprim os requisitos essenciais e outras disposições relevantes da Diretiva de Equipamentos de Rádio 2014/53/UE, a direlva de máquinas 2006/42/CE e a direlva RoHS 2011/65/UE e emenda à direlva delegada da Comissão (UE) 2015/863.

A declaração de conformidade pode ser consultada no seguinte endereço:

https://eu-en.segway.com/instruction-manuals

Declaração de Conformidade do Reino Unido

Regulamentos de equipamentos de rádio 2017

Ninebot (Changzhou) Tech Co., Ltd. declara que o produto listado nesta secção está em conformidade com os requisitos essenciais e outras disposições relevantes dos Regulamentos de Equipamentos de Rácio 2017.

A Restrição do Uso de Certas Substâncias Perigosas em Regulamentos de Equipamentos Elétricos e Eletrónicos 2012. Minebot (Changzhou) Tech Co., Ltd. aqui declara que todo o prostufo, incluindo peças (cabos, cabos e assim por diante) atende aos requisitos da Restrição do uso de certas substâncias perigosas em regulamentos de equipamentos elétricos e eletrónicos de 2012.

Regulamentos de Fornecimento de Máquinas (Segurança) 2008

Ninebot (Changzhou) Tech Co., Ltd. declara que o produto listado nesta secção está em conformidade com os requisitos essenciais e outras disposições relevantes dos Regulamentos de Segurança de Fornecimento de Máquinas (Segurança) de 2008.

UKCA

Nincol (Changzhou) Tech Co., Ltd. declara que o modelo do produto: 0514018. 0514028 cumorem os requisitos essenciais e outras disposições relevantes dos Regulamentos de Equipamentos de Rádio 2017. Regulamentos de Fornecimento de Maçinas (Segurança) de 2008 e Regulamentos de Restrição do Uso de Certas Substâncias Perigosas em Equipamentos Elétricos e Eletrônicos de 2012. A declaração de conformidade pode ser consultada no seguinte endereço: www.segway.com

Bluetooth	Banda(s) de frequência	2.4000-2.4835 GHz
	Potência RF Máxima	≤1mW

4 Marca Registada

Ninebot é a marca comercial da Ninebot (Beijing) Tech Co., Ltd; Segway e the Rider Design são marcas registadas da Segway Inc., Apo Store e Apple Logo são marcas registadas da Apple Inc. Google Play e o logólico do Google Play são marcas comerciais da Google LLC. A palavra e os logolipos Bluetooth® são marcas registadas de propriedade da Bluetooth SIG, Inc. e qualquer uso dessas marcas pela Segway. Ninebot é feito sob licença. Outras marcas comerciais e nomes comerciais são dos seus respectivos proprietários.

A KickScooter é coberta por patentes relevantes. Para obter informações sobre patentes, visite http://www.segway.com Tentamos incluir descrições e instruções para todas as funções da KickScooter no momento da impressão. No entanto, devido à constante melhona das características do produto e mudanças do design, a sua KickScooter pode diferir ligeiramente daquela mostrada neste documento. Leia o código QR ou visite a Apple App Store (iOS) ou a Google Play Store (Android) para descarregar e instalar a aplicação.

Note que existem vários modelos Segway e Ninebot com funções diferentes, e algumas das funções aqui mencionadas podem não ser aplicáveis à sua unidade. O fabricante reserva-se o direito de alterar o design e a funcionalidade do produto e documentação KickScooter sem aviso prévio.

© 2023 Ninehot (Beijing) Tech Co., Ltd. Todos os direitos reservados.

I × A aplicação Segway-Ninebot pode suportar KickScooter com Bluetooth integrado)

⑤ Falhas Comuns

Código de erro	Causas Possíveis	Solução
10	Falha de comunicação Bluetooth	Verifique a ligação do fio de comunicação do tablier e do cabo de controlo, ou contacte o serviço pós venda ou um concessionário autorizado.
11	Amostragem de corrente de fase 1A anormal do motor	Entre em contacto com o serviço pós-venda ou com um revendedor autorizado.
12	Amostragem de corrente anormal de fase 1B do motor
13	Amostragem de corrente anormal de fase 1C do motor
14	Amostragem anormal do hall do acelerador	Verifique se o aceerador é pressionaco quando ligado, ou contacte o serviço pós-venda ou um concessionário autorizado.
15	Amostragem anormal do hall do travão	Verifique se a alavanca da brisa é aperlada quando ligada, ou contacte o serviço pós-venda ou um revendedor autorizado.
24	Tensão padrão anormal	Verifique se o fio ligado com o cabo da bateria e o controlador está solto, ou contacte o serviço pós-venda ou um revendedor autorizado.
26	Escrita/leitura anormal de dados	Entre em contacto com o serviço pós-venda ou com um revendedor autorizado.
31	Operação FLASH incorreta
35	Numero de série padrão	Verificar se o número de série da KickScooter é o número de série padrão.
39	Temperatura anormal da bateria	Verifique o ambiente de trabalho da bateria, ou contacte o serviço pós-venda ou um revendedor autorizado.
40	Temperatura anormal do controlador	A temperatura do controlador é demasiado elevada, por favor contacte o serviço pós-venda ou um revendedor autorizado.
41	Temperatura anormal do motor	Entre em contacto com o serviço pós-venda ou com um revendedor autorizado.
42	Motor não calibrado
45	Amostragem de corrente anormal de barramento
50	Perda de fase motora	Verifique se o fio ligado com o motor e o controlador está solto, ou contacte o serviço pós-venda ou um revendedor autorizado.
52	Motor estagnado	Verificar se a KickScooter está sobrecarregada, ou contactar o serviço pós-venda ou um revendedor autorizado.

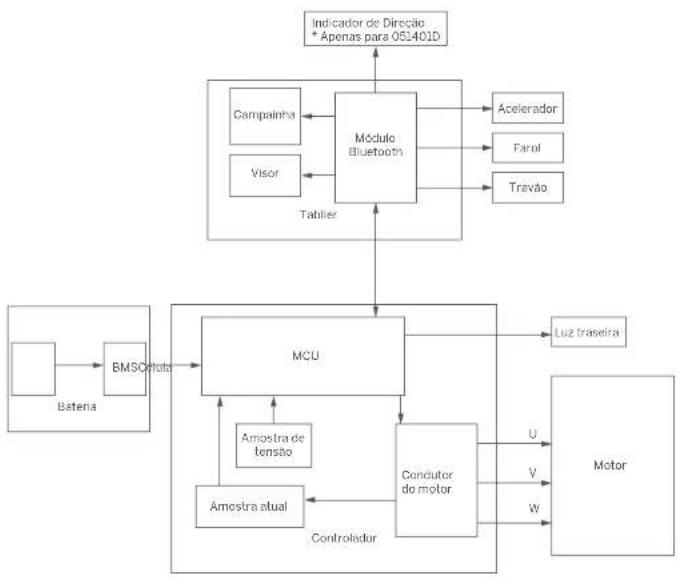

⑥ Diagrama Elétrico

⑦ Cronograma de manutenção recomendado

Para garantir uma condução segura, os cuidados diários e a manutenção regular são essenciais. Você, o proprietário, tem controlo e conhecimento da frequência com que usa a sua scooler, o quiao difícil a usa e onde a usa. É da responsabilidade do proprietário realizar verificações regulares e lever a sua scooler ao centro de serviço autorizado para inspeção e serviço. Consulte o cronograma de manutenção abaixo.

Observação: Este cronograma de manutenção cobra uma taxa de serviço.

Item Componente	Método de manutenção	A cada 3 meses	A cada 6 meses ou cada 500 km (310 milhas)	Após 2 anos ou a custometragem total > 5000 km (3107 milhas)
Manutenção da estrutura principal	Partes da estrutura principal	Use um pano macio e numido para limpar a estrutura principal.	√	√
	Dergasta do pneu	Verifique se os pneus estão rachados, deformados ou significativamente gastos.		√
	Parafusos na parte superior da haste	Aperte os seis parafusos fixados com o guiador e a haste. O binário sugerido é de 5,5 ± 0,3 N.m.	√	√
		Aperte o parafuso no acelerador. O binário sugerido é de 2 ± 0,1 N.m.
		Aperte os parafusos nas alavancas do travão. O binário sugerido é de 5 ± 0,1 N.m.		√
		Aperte os parafusos na parte superior da haste. O binário sugerido é de 2 ± 0,1 N.m.
Inspeção de função	Motor	Para acelerar e desocelerar, verifique se o motor está parado ou apresenta ruidos anormas.		√
	Manutenção da roda trascina	Verifique se a roda traseira está paralisada ou se flos instável, ou se o dire do dire está desequilibrado.		√
	Travão do tambor	1) Rodar a roda traseira, gira normalmente. A roda traseira não deve ficar presa ou fazer sons anormas. Nota: O rulco leve não efeta e segurança de condução. Mas se o freio a tambor fizer um barulho alto durante a frenagem, entre em contato com o atendimento ao cliente para obter ajuda.2) Aportar a alavanca do travão, a roda traseira para de sa motor.		√

Item Componente Método de manutenção			A cada 3 meses	A cada 6 meses ou a cada 500 km (310 milhas)	Apos 2 anos ou a qaliometragem total > 5000 km (3107 milhas)
inspeção de função	Faroi Verifique e faroi e veja se este brilha forte.			√	√
	Indicadores de direção? Apenas para 05/401D	Alterne o bolão interruptor de indicador de direção para a esquerda/direta respectivamente, verifique se os indicadores de direção do lado esquerdo/direito piscam normalmente.		√	√
	Tablier Ligue a scooter, o tablier funciona corretamente.			√	√
	Accelerador	Pressione e segure o acelerador e solte o, verificando a aceleração e desacaleração.		√	√
	Defecção do erro	Depois de conectar com a aplicação Segway Ninebot:1) Atualize o firmware para a versão mais recente.2) Verifique se a notificação do código de erro correspondente e as possíveis causas serão mostradas quando a scooter detear um erro		√	√
	A Carregar	Carregue a scooter:1) Verifique se a carga atual da bateria é apresentada no tablier.2) Verifique o indicador LED no carregador de bateria.A Carregar; vermelho, totalmente carregado; verde.		√	√
	Bolões	Pressione ou alterno o bolão 3 vezes sem falha.		√	√
	Steering	Testa com curvas à esquenda e à dreila (a síngula de direção é 60°).Sem resistência ou altraso ao virar.		√	√
Partes importantes	Montagem da bateria	A bateria precisa ser substituída quando for carregada e descarregada 500 vezes ou quando a quillometragem total for superior a 6/213 km (10000 milhas).Observação: Recornenda-se carregar uma vez a cada 60 dias para armazenamento do longo prazo.			√
	Controlador	É necessário que as peças originais Segway Ninebot sejam utilizadas para reparações e substituições.
	Motor

Item Componente		Muito de manutençao	A cada 3 mezes	A cada 6 mezes ou a cada 500 km (310 milhas)	Atois 2 anos ou a quilomadragem total > 5000 km (3107 milhas)
Partes funcionais	Montagem da roda traseira	E necessário que as peças originais Segway-Ninebot sejam utilizadas para reparações e substituições.			√
	Alavencas do acelerador e travito
	Montagem de tipo garfo dianteira
	Mecanismo de dobramento
	Montagem do travito de tambor
	Tablier
