Buzina Gancho de Pressão Alavanca de travão Guiador Farol Haste Alavanca de libertação rápida Mecanismo de dobramento Refletor frontal Para-choque dianteiro Tipo Garfo dianteiro Refletor Lateral Motor Suporte Compartimento da bateria oTablier Botão de Ligar/Desligar Acelerador Eletrónico Apenas para 051401D Interruptor de indicador de direção Indicador de Direção Esquerdo Indicador de Direção Direito Botão de Segurança Marca de retorno Porta de Carregamento Tabuleiro de pés Fivela Para-choque Traseiro Luz traseira e refletor traseiro Travão de tambor

Tablier e botão de ligar/desligar

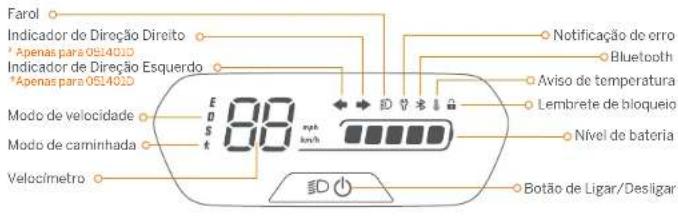

Farol Indicador de Direção Direito * Apenas para 0514010 Indicador de Direção Esquerdo * Apenas para 0514010 Modo de velocidade 88 Modo de caminhada Velocímetro Notificação de erro Bluetooth Aviso de temperatura Lembrete de bloqueio Nível de bateria Botão de Ligar/Desligar

Bolão do Lígar/Desligar: Prima o bolão para ligar a scooler, prima o mantenha premido o bolão durante 2 segundos para a desligar. Quando a scooter estiver ligada, pressione o botão para ligar/desligar o tarol e a luz traseira; e pressione duas vezes para alternar entre os modos de velocidade. Pressione cinco vezes para mudar a unidade entre km/h e mph. Velocimetro. Mostra a velocidade actual da scooler, hem como os códigos do emp.

Vodo de caminhada: O farol e a luz traseira estão sempre ligados e não podem ser desligados.

Modo	Modulo	Limite de velocidade E2 I	Limite de velocidade E2 Plus	Alcanes E2*	Alcanes E2 Plus*
E (modo de poupança de energia)		15 km/h (9,3 mph)	15 km/h (9,3 mph)	25 km (15,5 milhas)	25 km (15,5 milhas)
D (modo padrão)		20 km/h (22,4 mph)	20 km/h (22,4 mph)	20 km (12,4 milhas)	25 km (13,5 milhas)
S (modo desportivo)		20 km/h (12,4 mph)	25 km/h (15,5 mph)	20 km (12,4 milhas)	20 km (12,4 milhas)
$ (Modo de caminhada)		5 km/h (3,1 mph) 5 km/h	(3,1 mph) 25 km (15,5 milhas)	25 km (15,5 milhas)

*Alcance de Modos de Velocidade: Testadas enquanto se viaja com uma bateria carragada por completo, 75 kg (165 lbs) de carga, 25°C (77°F), a velocidade máxima de cada modo de velocidade em média no pavimenta. Indicador de Direção Esquerda: Quando este lcone pisca, indica que os indicadores de direito no lado esquerdo estão ligados. Indicador de Direção Direita: Quando este lcone pisca, indica que os indicadores de direito do lado direito estão ligados.

Notificação de erro: Indica que a scooter deleto ou um erro.

Aviso de temperatura: Indica que a temperatura da bateria atingiu 55°C (131°F) ou A inferior a 0°C (32°F).

* Neste ponto, a scooter não pode acelerar normalmente e pode não ser camagada. Não utilizar até que a temperatura tenha revertido para a talxa normal.

Bluetooth: Indica que a scopeler foi ligada com sucesso ao dispositivo revel.

Nível de bateria: A potência total da bateria é igual a 5 barras.

* A carga da bateria está muito baixa quando a primeira barra da bateria está vermelha. Por favor, carregue a sua KickScooler imediatamente.

Lembrate de bloqueio: Quando o ícone ilumina-se, significa que a scooter está bloqueada. Se forem detetados movimentos anormais, a scooter começará a apitar e a luz traseira tailnará.

② Especificações

	Item Parâmetro
Produto	Nome	Ninebot KickScooter E2
	Modelo	051401E	051401B 051401D
	Comprimento × Largura × Altura	Aproximadamente, 1070 × 445 × 1140 mm (42.1 × 17.5 × 44.9 pol.)	Aproximadamente, 1070 × 473 × 1140 mm (42.1 × 18.6 × 44.9 pol.)
	Dobrada: Comprimento × Largura × Altura	Aproximadamente, 1070 × 445 × 504 mm (42.1 × 17.5 × 19.8 pol.)	Aproximadamente, 1070 × 473 × 504 mm (42.1 × 18.6 × 19.8 pol.)
		Aproximadamente 15 kg (33.1 lbras)	Aproximadamente, 15.1 kg (33.3 lbras)
Conductor	Máx. Carga útil	90 kg (198 lbras)
	Idade recomendada	14-60 anos de idade
	Altura Necessária	130–190 cm (4'3" – 6'2")
Máquina	Máx. Velocidade	Aproximadamente, 20 km/h (12.4 mph)
	Alcance Teórico1	Aproximadamente, 25 km (15.5 milhas)
	Alcance sob Máx. Velocidade2	Aproximadamente, 20 km (12.4 milhas)
	Inclinação máxima	Aproximadamente, 12%
	Terreno Atravessável	Estradas mais lisas ou asfalladas normais, estradas alcatricadas
	Temperatura de operação	-10–40°C (14–104°F)
	Temperatura de armazenamento	-10–50°C (14–122°F)
	Classificação IP	IPX4
	Duração do carregamento	Aprox. 7,5 h
Bateria	Voltagem nominal	21,6 V ==
	Máx. Tensão de carregamento	25.2 V==
	Temperatura de Carregamento	0°C-44°C (32-111°F)
	Energia Nominal	220 Wh
	Capacidade nominal	10.2 Ah
	Sistema de gestão de bateria	Proteção contra sobretensão/subtensão/circuito curto circuito/ sobrecorrente/sobre-temperatura
Motor	Potência Nominal 0,25 kW, 250 W
	Potência máxima	0,45 kW, 450 W
Carregador	Modelo	NW25020105N EU NW25020105N US NW25020105N EU
	Potência de saída	36.3 W
	Tensão de entrada	100-240 V - 50-60 Hz
	Máx. Tensão de saída	25.2 V==
	Saída Nominal	24.2 V±5 A
Pneu	Pneus	Pneus ocos de 8,1 polegadas com amortecedores interiores
Outros	indicadores de direção	Indicadores de direção diapteros a traseiros/N/D

[1] Alcarce teárico: testado enquanto se conduz com uma baleria chea. carga de 75 kg (165 libras), 25°C (77°F ), 70% da velocidade máxima, em média no pagamento.
03 [2]. Alcance sub Max. Velocidade: Testado durante a condução com uma bateria cheia, carga de 75 kg (165 lbs), 25°C (77°F), no max.
velocicada media na astato. * Alguns dos fatoras que aiam a gema incluem velocidade, carga, número de arranques e paragens, temperatura ambiente, etc.

	Item Parâmetro
Produto	Nome	Ninebot KickScooter E2 Plus
	Modelo	051402E	051402B
	Comprimento × Largura × Altura	Aproximadamente. 1070 × 445 × 1140 mm (42,1 × 17,5 × 44,8 pol.)
	Dobrada: Comprimento × Largura	Aproximadamente. 1070 × 445 × 504 mm (42,1 × 17,5 × 19,8 pol.)
	× Altura Peso líquido	Aproximadamente. 15,3 kg (33,7 libras)
Concutor	Máx. Carga útil	90 kg (198 libras)
	Idade recomendada	14-60 anos de idade
	Altura Necessária	130-190 cm (4'3" -6'2")
Máquina	Máx. Velocidade	Aproximadamente. 25 km/h (15,5 mph)
	Alcance Teóricog	Aproximadamente. 25 km (15,5 milinas)
	Alcance sob Máx. Velocidadesg	Aproximadamente. 20 km (12,4 milinas)
	Inclinação máxima	Aproximadamente. 12%
	Terreno Atravessável	Estradas mais lisas ou asfaltadas normais, estradas alcatroadas
	Temperatura de operação	-10 - 40°C (14 - 104°F)
	Temperatura de armazenamento	-10 - 50°C (14 - 122°F)
	Classificação IP	IPX4
	Duração do carregamento	Aprox. 7,5 h
Bateria	Voltagem nominal	21,6 V ==
	Máx. Tensão de carregamento	25,2 V ==
	Temperatura de Carregamento	0°C -44°C (32-111°F)
	Energia Nominal	220 Wh
	Capacidade nominal	10,2 Ah
	Sistema de gestão de bateria	Proteção contra sobretensão/subtensão/circuito curto-circuito/ sobrecorrente/sobre temperatura
Motor	Potência Nominal 0,3 kW, 300 W
	Potência máxima	0,50 kW, 500 W
Carregador	Modelo	NBW25D201D5N EU	NBW25D201D5N US
	Potência de saída	36,3 W
	Tensão de entrada	100-240 V - 50-60 Hz
	Máx. Tensão de saída	25,2 V ==
	Saída Nominal	24,2 V ≡5 A
Pneu	Pneus	Pneus ocos de 8,1 polegadas com amortecedores interiores

[1]: Alcanze leórico: testado enquanto se conduz com uma baleria cheia, carga de 75 kg (365 lbras), 25°C (77°F), 70% da velocidade máxima em
121. Alcance son Max. Velocidade. Testado durante a condução com uma bateria chea, carga de 75 kg (165 lbs), 25°C (77°F), no max. velocidade
media no asfallo. * Alguns dos falores que afetam a gama incluem velocidad, carga, rurrero de arranques e paragens.
temperature architecture, etc.

③ Certificações

Este produto é certificado à ANSI/CAN/UL-2272 pela TUV Rheinland.

A bateria está em conformidade com a norma UN/DOT 38.3

A baterla está em conformidade com a norma ANSI/CAN/UL-2271.

Declaração de Conformidade da União Europeia

Informações importantes sobre REEE

Este símbilo no produto ou em sua embalagem indica que produtos elétricos e eletrônicos usados não devem ser misolurados com lixo municipal não classificado. Para o tratamento adequado, é sua responsabilidade eliminar o equipamento usado, devolvendo-o aos pontos de recolta designados. A eliminação correta deste produto ajudará a poupar recursos valloos e a prevenir quaisquer potenciais eleitos negativos na saúde humana e no ambiente, que de outra forma poderiam surgir de um manuseamento inadequado dos resíduos. Podem ser aplicadas sanções por eliminação incorreta estes resíduos, de acordo com a sua legislação nacional. Por favor contacte a sua autoridade local para mais detalhes sobre o seu ponto de recolta designado mais próximo:

Informação sobre reciclagem de baterias para utilizadores

Este símbolo significa que as pilhas e acumuladores, no seu fim de vida útil, não devem ser misturados com resíduos municipais não selecionados. A sua participação é uma parte importante do esforço para minimizar o impacto das pilhas e acumuladores no ambiente e na saúde humana. Para uma reciclagem adequada, pode devolver este produto ou as pilhas ou acumuladores que contém ao seu fornecedor ou a um ponto de recolha designado. A eliminacao correta deste produto ajudará a poupar recursos valiosos e a prevenir quaisquer potenciais efeitos negativos na saúde humana e no ambiente, que de outra forma poderiam surgir de um manuseamento inadequado dos resíduos. Podem ser aplicadas sanções por eliminação incorreta destes resíduos, de acordo com a sua legislação nacional, existem sistemas de recolha separados: para pilhas e acumuladores usados.

Por favor, elimine as pilhas e acumuladores corretamente no seu centro comunitário local de recolha/reciclagem de resíduos.

Diretiva de Equipamentos de Rádio

Ninebot (Changzhou) Tech Co., Ltd. declara que o produto listado nesta secção está em conformidade com os requisitos essenciais e outras disposições relevantes da Diretiva de Equipamentos de Rácio 2014/53/UE.

Diretiva de restrição do uso de certas substâncias perigosas (RoHS) Ninebot (Changzhou) Tech Co., Ltd. declara por meio deste que todo o produto, incluindo peças (cabos, cabos e assim por diante) atende aos requisitos da Diretiva RoHS 2017/65/UE e emenda à Diretiva Delegada da Comissão (UE) 2015/IE63 sobre o restrição do uso de certas substâncias perigosas em equipamentos elétricos e eletrônicos ("RoHS reformulado" ou "RoHS 2.0").

Diretiva de Máquinas

Ninebot (Changzhou) Tech Co., Ltd. declara que o produto listado nesta secção está em conformidade com os requisitos essenciais e outras provisões relevantes da Diretiva de Máquinas 2006/42/EC.

Representante Autorizado da UE:

Dynamostraat 7,1014 BN Amesterdão. Países Balixos.

Ninebot (Changzhou) Tech Co., Ltd. declara que o modelo do produto: 051401E, 051401B, 051401D, 051402E, 051402B cumprom os requisitos essenciais e outras disposições relevantes da Diretiva de Equipamentos de Rádio 2014/53/UE, a diretiva de máquinas 2006/42/CE e a diretiva RoHS 2011/65/UE e emenda à diretiva delegada da Comissão (UE) 2015/863.

A declaração de conformidade pode ser consultada no seguinte endereço:

https://eu-en.segway.com/instruction-manuals

Declaração de Conformidade do Reino Unido

Regulamentos de equipamentos de rádio 2017 Ninebot (Changzhou) Tech Co., Ltd. declara que o produto listado nesta secção está em conformidade com os requisitos essenciais e outras disposições relevantes dos Regulamentos de Equipamentos de Rádio 2017.

A Restrição do Uso de Certas Substâncias Perigosas em Regulamentos de Equipamentos Elétricos e Eletrónicos 2012. Ninebot (Changzhou) Tech Co., Ltd. aqui declara que tudo o produto, incluindo peças (cabos, cabos e assim por diante) atende aos requisitos da Restrição do uso de certas substâncias perigosas em regulamentos de equipamentos elétricos e eletrónicos de 2012.

Regulamentos de Fornecimento de Máquinas (Segurança) 2008

Ninebot (Changzhou) Tech Co., Ltd. declara que o produto listado nesta secção está em conformidade com os requisitos essenciais e outras disposições relevantes dos Regulamentos de Segurança de Fornecimento de Máquinas (Segurança) de 2008.

Ninebot (Changzhou) Tech Co., Ltd. declara que o modelo do produto: 051401B. 051402B cumprem os requisitos essenciais e outras disposições relevantes dos Regulamentos de Equipamentos de Rádio 2017, Regulamentos de Fornecimento de Maquinas (Segurança) de 2008 e Regulamentos de Restrição do Uso de Certas Substâncias Perigosas em Equipamentos Elétricos e Eletrônicos de 2012.

A declaração de conformidade pode ser consultada no seguinte endereço: www.segway.com

Bluetooth	Banda(s) de frequência	2.4000-2.4835 GHz
	Potência RF Máxima	± 1mW

4 Marca Registada

Ninebot é a marca comercial da Ninebot (Beijing) Tech Co., Ltd; Segway e the Rider Design são marcas registadas da Segway Inc., Apo Store e Apple Logo são marcas registadas da Apple Inc, Google Play e o logetipo do Google Play são marcas comerciais da Google LLC. A palavra e os logolipos Bluetooth® são marcas registadas de propriedade da Bluetooth SIG, Inc. e qualquer uso dessas marcas pela Segway-Ninebot é feito sob licença. Outras marcas comerciais e nomes comerciais são seus respetivos proprietários.

A KickScooter é coberta por patentes relevantes. Para obter informações sobre patentes, visite http://www.segway.com Tentamos incluir descrições e instruções para todas as funções da KickScooter no momento da impressão. No enlanto, devido à constante melhoria das características do produto e mudanças do design, a sua KickScooter pode diferir ligeiramente daquela mostrada neste documento. Leia o código QR ou visite a Apple App Store (iOS) ou a Google Play Store (Android) para descarregar e instalar a aplicação.

Note que existem vários modelos Segway e Ninebol com funções diferentes, e algumas das funções aqui mencionadas podem não ser aplicáveis à sua unidade. O fabricante reserva se o direito de alterar o design e a funcionalidade do produto e documentação KickScooter sem aviso prévio.

© 2023 Ninebot (Beijing) Tech Co., Ltd. Todos os direitos reservados.

(× A aplicação Segway-Ninebot pode suportar KickScooter com Bluetooth integrado)

⑤ Falhas Comuns

2010	Causes Possíveis Código de	Solução
10	Falha de comunicação Bluetooth	Verifique a ligação do fio de comunicação do tablier e do cabo de controlo, ou contacte o serviço pós-venda ou um concessionário autorizado.
11	Amostragem de corrente de fase 1A anormal do motor
12	Amostragem de corrente anormal de fase 1B de motor	Entre em contacto com o serviço pós-venda ou com um revendedor autorizado.
13	Amostragem de corrente anormal de fase 1C do motor
14	Amostragem anormal do hall do acelerador	Verifique se o acelerador é pressionado quando ligado, ou contacte o serviço pós-venda ou um concessionário autoriz
15	Amostragem anormal do hall do travão	Verifique se a alavanca da brisa é apertada quando ligada, ou contacte o serviço pós-venda ou um revendedor autorizado.
24	Tensão padrão anormal	Verifique se o fio ligado com o cabo da bateria e o controlador está solto, ou contacte o serviço pós-venda ou um revendedor autorizado.
26	Escrita/leitura anormal de dados	Entre em contacto com o serviço pós-venda ou com um revendedor autorizado.
31	Operação FLASH incorreta
35	Numero de série padrão	Verificar se o número de série da KickScooter e o número de série padrão.
39	Temperatura anormal da bateria	Verifique o ambiente de trabalho da bateria, ou contacte o serviço pós-venda ou um revendedor autorizado.
40	Temperatura anormal do controlador	A temperatura do controlador é demasiado elevada, por favor contacte o serviço pós-venda ou um revendedor autorizado.
41	Temperatura anormal do motor
42	Motor não calibrado	Entre em contacto com o serviço pós-venda ou com um revendedor autorizado.
45	Amostragem de corrente anormal de barramento
50	Penda de fase motora	Verifique se o fio ligado com o motor e o controlador está solto, ou contacte o serviço pós-venda ou um revendedor autorizado.
52	Motor estagnado	Verificar se a KickScooter esta subrecarregada, ou contactar o serviço pós-venda ou um revendedor autorizado.

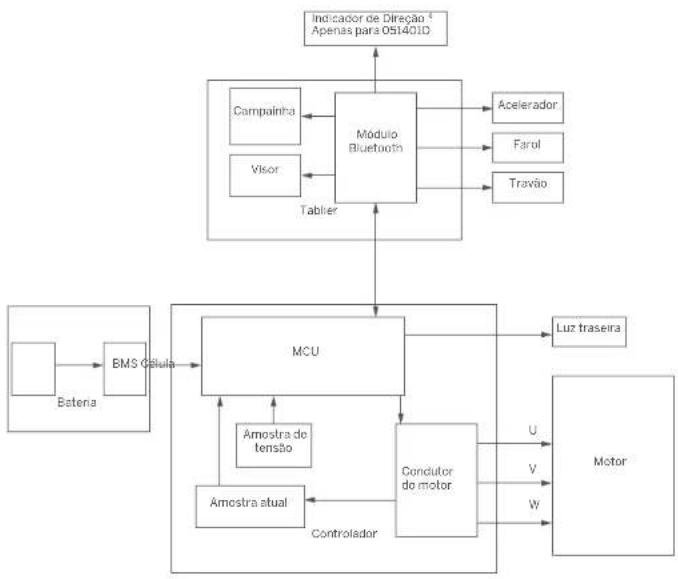

⑥ Diagrama Elétrico

7 Cronograma de manutenção recomendado

Para garantir uma condução segura, os cuidados diários e a manutenção regular são essenciais. Você o proprietário, tem controlo e conhecimento da frequência com que usa a sua scooter, o quão difícil a usa e onde a usa. E da responsabilidade do proprietário realizar verificações regulares e levar a sua scooter ao centro de serviço autorizado para inspeção e serviço. Consulte o cronograma de manutenção abaixo.

Observação: Este cronograma de manutenção cobra uma taxa de serviço.

Item Componento		Método de manutenção	A cada 3 meses	A cada 6 meses ou a cada (350-0 km bilhado)	Adois 2 anos ou a quilometragem total > 5000 km (3107 km)
Manutenção da estrutura principal	Partes da Use um estrutura principal	pento macio e humido para limpar a estrutura principal.	√	√	√
	Desgaste do pneu	Verifique se os pneus estão rachados, deformados ou significativamente gastos.			√√
	Paraflusos na parte superior da haste	Aporte os sols paraflusos fixados com o guiador e a haste. O biniário sugendo é de 0,5 ± 0,3 N.m.	√	√	√
		Aporte o parafluso na acelerador. O biniário sugido é de 2 ± 0,1 N.m.Aporte os paraflusos nas alavancas do travão. O biniário sugido é de 5 ± 0,1 N.m.Aporte os paraflusos na parte superior da haste. O biniário sugido é de 2 ± 0,1 N.m.			√√
inspeção de função	Motor	Para acelerar e desacelerar, verifique se o motor está parado ou apresenta ruidos anormas.			√√
	Manutenção da roda traseira	Verifique se a roda traseira está paralisada ou se fica instável, ou se o cixo do cixo esta desequilibrado.			√√
	Travito da tambor	1) Roder a roda traseira, glora normalmente. A roda traseira não deve ficar presa ou fazer sons anormais.Nota: O ruído feve não efeta a segurança de condução.Mas se o treo a tambor fizer um carulho alto durante a trenagem, entre em contato com o atendimento ao cliente para oblar ajuda.2) Aportar a alavanca do travão, a roda traseira para de se mover.			√√
Item Componente	Método de	manutenção	A cada 3 meses	A cada 6 meses ou para cada 500 km (310 milhas)	Após 2 anos ou a volumetragam total 5000 km (3107 milhas)
inspeção de função	Farol Verifique	a farol e veja se este brilha forla.			√ v
	Indicadores de direção? Apenas para 051401D	Alterne o botão interruptor de indicador de direção para a esquerda/direta respetivamente, verifique se os indicadores de direção do lado esquerdo/direto piscam normalmente.			√ v
	Tablier Ligue a scooter, o tablier funciona corretamente.				√ v
	Accelerador	Pressione e segure o acelerador e solte o, verificando a aceleração e desacceleração.			√ v
	Deteção de erro	Depois de conectar com a aplicação Segway-Ninebot:1) Atualize o firmware para a versão mais recente.2) Verifique se a notificação do código de erro correspondente e as possíveis causais serão reestradas quando a scooter deteitar um erro			√ v
	A Carregar	Carregue a scooter:1) Verifique se a carga atual da bateria é apresentada no tablier.2) Verifique o indicador LED no carregarador de bateria.A Carregar: vermelho, Totalmente carregado: verde.			√ v
	Bolões	Pressione ou alterne o botão 3 vezes sem falha.			√ v
	Steering	Testa com curvas à esquenda e à direita (o ângulo de direção e 60°). Sem resistência ou atraso ao virar.		√	√
Partes importantes	Montagem da bateria	A bateria precisa ser substituída quando for carregada e descarregada 500 vezes ou quando a quilometragam total for superior a 6213 km (10000 milhas).Observação: Recomenda-se carregar uma vez a cada 60 dias para armazenamento de longo prazo.			√
	Controlador	É necessário que as peças originais Segway-Ninebot sejam utilizadas para reparações e substituições.

Item Componente		Método de manutenção	A cada 3 meses	A cada 6 meses ou a cada 500 km (310 milha)	Após 2 anos ou quilometragem total = 5000 km (3107 milha)
Partes funcionais	Montagem da roda traseira	É necessário que as pecas originais Segway Ninebot sejam utilizadas para reparações e substituições.			√
	Alavencos do acelerador e travão
	Montagem de tipo garfo dianteira
	Mecanismo de dobramento
	Montagem do travão de tambor
	Tablier
