Ninebot eKickScooter E2 D II - Patinete elétrico SEGWAY - Manual de utilização gratuito

Tipo de produto	Patinete elétrico
Marca	Segway
Modelo	Ninebot eKickScooter E2 D II
Dimensões (desdobrado)	1081 x 475 x 1177 mm (42,6 x 18,7 x 46,3 pol)
Dimensões (dobrado)	1081 x 475 x 548 mm (42,6 x 18,7 x 21,6 pol)
Peso líquido	16,2 kg (35,7 lb)
Carga útil máxima	90 kg (198 lb)
Velocidade máxima	20 km/h (12,4 mph)
Autonomia (à velocidade máxima)	20 km (12,4 miles)
Inclinação máxima	12%
Bateria	Lithium-ion 21,6 V, 220 Wh, 10,2 Ah
Motor (nominal / máximo)	250 W / 450 W
Tempo de carga	7,5 horas
Índice de proteção	IPX4
Freio	Tambor traseiro
Pneus	8,1 polegadas, antifuro
Modos de velocidade	3 (Eco, Standard, Esporte)
Iluminação	Farol + piscas dianteiros/traseiros
Conectividade	Bluetooth 2,4 GHz, 20 mW
Aplicativo móvel	Segway-Ninebot (iOS/Android)
Idade recomendada	14 - 60 anos
Altura do usuário	130 - 190 cm
Temperatura de funcionamento	-10°C a 40°C
Certificações	ANSI/ANUL-2272, TUV Rheinland
Manutenção recomendada	A cada 3 meses (verificação geral) / 6 meses ou 500 km (manutenção aprofundada)

Perguntas frequentes - Ninebot eKickScooter E2 D II SEGWAY

Como ligar e desligar o patinete?

Para ligar, pressione o botão de alimentação. Para desligar, pressione e segure o botão por 2 segundos.

Quais são os modos de velocidade disponíveis?

Três modos estão disponíveis: Eco (E) até 15 km/h, Standard (D) até 20 km/h, Esporte (S) até 20 km/h (E2 D II). Pressione duas vezes o botão para alternar entre os modos.

Qual é a autonomia real do patinete?

A autonomia anunciada é de 20 km à velocidade máxima em condições de teste (carga 75 kg, 25°C, estrada plana). No uso real, pode variar de acordo com o peso, terreno, temperatura e estilo de condução.

Quanto tempo leva para carregar completamente a bateria?

O tempo de carga é de aproximadamente 7,5 horas com o carregador fornecido (24,2V 3,5A). Use apenas o carregador original.

O que fazer se um código de erro aparecer na tela?

Consulte a lista de códigos de erro no manual. Por exemplo, o código 10 indica um erro de comunicação Bluetooth, o código 39 uma temperatura de bateria anormal. Siga as soluções sugeridas ou entre em contato com o serviço pós-venda.

Como fazer a manutenção do patinete?

Siga o calendário de manutenção: a cada 3 meses verifique o quadro, os parafusos, os freios e os pneus. A cada 6 meses ou 500 km, faça uma verificação completa. Use um pano macio e úmido para a limpeza.

Posso andar na chuva?

O patinete é certificado IPX4, o que o protege contra respingos de água. Evite imersão e chuvas fortes. Não dirija em estradas escorregadias ou alagadas.

Como conectar o patinete ao aplicativo Segway-Ninebot?

Baixe o aplicativo Segway-Ninebot na App Store ou Google Play. Ative o Bluetooth no seu celular e ligue o patinete. Siga as instruções no aplicativo para parear.

Onde encontrar peças de reposição?

Use exclusivamente peças originais Segway Ninebot para reparos e substituições. Contate um revendedor autorizado ou o serviço pós-venda.

Qual é o peso máximo permitido para o condutor?

O peso máximo do usuário é de 90 kg (198 lb). Respeite esse limite para garantir sua segurança e evitar danos ao patinete.

MANUAL DE UTILIZADOR Ninebot eKickScooter E2 D II SEGWAY

Botão de ignição: pressione o botão para ligar a scooter. Prima e mantenha pressionado o botão durante 2 segundos para a desligar. Quando a scooter estiver ligada, pressione o botão para ligar/desligar o farol e a luz traseira; e pressione duas vezes para alternar entre os modos de velocidade. Velocímetro: Mostra a velocidade atual da scooter, bem como os códigos de erro.

Modo de caminhada: O farol e a luz traseira estão sempre ligados e não podem ser desligados. Modo de velocidade: até 3 km/h. A velocidade mínima é a de caminhada.

Mada	Unité de velocidade E2 Ulimi	Unité de velocidade E2 Plus II	Alcance E2 IP	Alcance E2 Plus IP
E (moto de puousgas de energia)	15 m³/h (9.3 mph)	15 km/h (9.3 mph)	25 km/15,5 milhes	25 km/15,5 milhes
D (rodeo gairado)	20 km/h (12.4 mph)	20 km/h (12.4 mph)	20 km/12,4 milhes	25 km/15,5 milhes
E (rigido de esgucindo)	20 km/h (12.4 mph)	25 km/h (15.5 mph)	20 km/12,4 milhes	20 km/12,4 milhes

Indicador de velocidade: mostra o modo de velocidade atual. Indicador de Direção Esquerda: quando este ícone pisca, indica que os indicadores de direção do lado esquerdo estão ligados. Indicador de Direção Direita: quando este ícone pisca, indica que os indicadores de direção do lado direito estão ligados. Notificação de erro: indica que a scooter detetou um erro. Aviso de temperatura: indica que a temperatura da bateria atingiu 35°C (95°F) ou inferior a 1°C (34°F). Neste ponto, a scooter não pode acelerar normalmente e pode não ser carregada. Não utilize até que a temperatura volte ao normal. Bluetooth: Indica que a scooter foi ligada com sucesso ao dispositivo móvel. Nível de bateria: A potência total da bateria é igual a 5 barras. A carga da bateria está muito baixa quando a primeira barra de bateria está vermelha. Por favor, carregue a sua KickScooter imediatamente. Ícone de bloqueio: Quando o ícone se ilumina, significa que a scooter está bloqueada. Se forem detetadas movimentações anormais, a scooter começará a apitar e a luz traseira piscará.

Especificações

	Item Pardometro
Produito	Nome	Ninobot cKickScooter E2 II Ninebot eKc	xScooter E2 Plus II
	Modo	051401DD	051402EE
	Comprimento x Larquca x Altura	Aproximamente. 1081 x 475 x 1177 mm (42,6 x 18,7 x 46,3 pol.)	Aproximamente. 1081 x 475 x 1177 mm (42,6 x 18,7 x 46,3 pol.)
	Debrada: Comprimento x Larquca x Altura	Aproximamente. 1081 x 475 x 548 mm (42,6 x 18,7 x 21,6 pol.)	Aproximamente. 1081 x 475 x 548 mm (42,6 x 18,7 x 21,6 pol.)
	Peso liquido	Aproximamente. 16,2 kg (35,7 libres)	Aproximamente. 16,8kg(37,0 libres)
Conductor	Máx. Cargautil	90 kg (198 libres)
	Idade recomendada	14-60 anos de Idade
	Altura Necessária	130-190 cm (43" - 62")
Máquina	Máx. Velocicida	Aproximamente. 20km/h (12,4 mph)	Aproximamente. 25km/h(15,5 mph)
	Alcance sob Máx. Velocidade11	Aproximamente. 20 km (12,4 milhas)
	Inclinação maxima	Aproximamente. 12%
	Tomeo Atravessóvel	Estradas mais Ilhas ou asfaltadas normalis, estradas alcalocadas
	Temperatura de operação	-10-40°C (14-104°F)
	Temperatura de armazenamento	-10-50°C (14-122°F)
	Classificação IP	IPX4
	Duração do carregamento	Aprox. 7,5 h
Bateria	Voltagem nominal	21,6 V =
	Máx. Tensão de carregamento	25,2 V =
	Temperatura de Carregamento	0°C-44°C (32-111°F)
	Energia Nominal	220 Wh
	Capacidade nominal	10,2 Ah
	Sistema de gesto de bateria	Proteção contra sobrelência/sublência/circuito curto-circuito/sobrecorreto/sobre-temperatura
Motor	Potência Nominal 0,25 kW, 250 W		0,3 kW, 300 W
	Potência maior	0,45 kW, 450 W	0,50 kW, 500 W
Carregador	Modo	N8W2SD201D5N EU
	Potência de salda	36,3 W
	Tensão de entrada	100-240 V - 50-60 Hz
	Máx. Tensão de salda	25,2 V =
	Saida Nominal	24,2 V =;5 A
Pneu	Pneus	Pneus opos se B, I pegadas com amortecedores interiores
Outros	indicadores de direção	Indicações de direção dianteiros e trajeiros

Alcance: testado durante a condução com uma bateria cheia, carga de 75±5 kg (165±11 lbs), 25±5°C (77±41°F), na velocidade máxima em asfalto. *Alguns dos fatores que afetam a autonomia incluem velocidade, carga, número de arranques e paragens, temperatura ambiente, etc.

Certificações

Este produto é certificado ANSI/CAN/UL-2272 pela TUV Rheinland. A bateria está em conformidade com a norma UN/DOT 38.3. A bateria está em conformidade com a norma ANSI/CAN/UL-2271. Declaração de Conformidade da União Europeia. Informações importantes sobre REEE.

Este símbolo no produto ou na sua embalagem indica que produtos elétricos/eletrônicos usados não devem ser misturados com lixo municipal não classificado. Para um tratamento adequado, é sua responsabilidade eliminar o equipamento usado, devolvendo-o aos pontos de coleta designados. A eliminação correta deste produto ajuda a poupar recursos valiosos e a prevenir quaisquer potenciais efeitos negativos na saúde humana e no ambiente, que de outra forma poderiam surgir de um manuseamento inadequado dos resíduos. Podem ser aplicadas sanções por eliminação incorreta destes resíduos, de acordo com a sua legislação nacional. Por favor, contacte a sua autoridade local para mais detalhes sobre o seu ponto de recolha designado mais próximo. Informação sobre reciclagem de baterias para utilizações.

Este símbolo significa que as pilhas e acumuladores, no seu fim de vida útil, não devem ser misturados com resíduos municipais não selecionados. A sua participação é uma parte importante do esforço para minimizar o impacto das pilhas e acumuladores no ambiente e na saúde humana. Para uma reciclagem adequada, pode devolver este produto ou as pilhas e acumuladores que contém ao seu fornecedor ou a um ponto de recolha designado. A eliminação correta deste produto ajudará a poupar recursos valiosos e a prevenir quaisquer potenciais efeitos negativos na saúde humana e no ambiente, que de outra forma poderiam surgir de um manuseamento inadequado dos resíduos. Podem ser aplicadas sanções por eliminação incorreta destes resíduos, de acordo com a sua legislação nacional. Existem sistemas de recolha separados para pilhas e acumuladores usados. Por favor, elimine as pilhas e acumuladores corretamente no seu centro comunitário local de recolha/reciclagem de resíduos.

Diretiva de Equipamentos de Rádio

Ninebot (Changzhou) Tech Co., Ltd. declara que o produto listado nesta secção está em conformidade com os requisitos essenciais e outras disposições relevantes da Diretiva de Equipamentos de Rádio 2014/53/UE.

Diretiva de restrição do uso de certas substâncias perigosas (RoHS) Ninebot (Changzhou) Tech Co., Ltd. declara por meio deste que todo o produto, incluindo peças [cabos, cabos e assim por diante] atende aos requisitos da Diretiva RoHS 2011/65/UE e emenda a Diretiva Delegada da Comissão (UE) 2015/863 sobre a restrição do uso de certas substâncias perigosas em equipamentos elétricos e eletrônicos (RoHS reformulada ou RoHS 2.0).

Diretiva de Máquinas

Ninebot (Changzhou) Tech Co., Ltd. declara que o produto listado nesta secção está em conformidade com os requisitos essenciais e outras disposições relevantes da Diretiva de Máquinas 2006/42/CE.

Representante Autorizada da UE:

Ninebot (Changzhou) Tech Co., Ltd. declara que o modelo do produto: 051401D2, 031402EE cumpre os requisitos essenciais e outras disposições relevantes da Diretiva de Equipamentos de Rádio 2014/53/UE, a Diretiva de Máquinas 2006/42/CE e a Diretiva RoHS 2011/65/UE e emenda a Diretiva Delegada da Comissão (UE) 2015/863.

A declaração de conformidade pode ser consultada no seguinte endereço: https://eu-en.segway.com/instruction-manuals

Bluetooth	Banda(s) de frequência	2,4000-2,4835 GHz
	Potência RF Maxima	20 mW

Marca Registada

Ninebot é uma marca comercial da Ninebot (Beijing) Tech Co., Ltd; Segway e o River Design são marcas registadas da Segway Inc., App Store e Apple Logo são marcas registadas da Apple Inc., Google Play e o logótipo do Google Play são marcas comerciais da Google LLC. A palavra e os logótipos Bluetooth® são marcas registadas de propriedade da Bluetooth SIG, Inc. e qualquer uso dessas marcas pela Segway Ninebot é feito sob licença. Outras marcas comerciais e nomes comerciais são dos seus respetivos proprietários.

Tentamos incluir descrições e instruções para todas as funções da Kick Scooter no momento da impressão. No entanto, devido à constante melhoria das características do produto e mudanças no design, a sua Kick Scooter pode diferir ligeiramente daquela mostrada neste documento. Leia o código QR ou visite a Apple App Store (iOS) ou a Google Play Store (Android) para baixar e instalar o aplicativo.

Note que existem vários modelos Segway e Ninebot com funções diferentes, e algumas das funções aqui mencionadas podem não se aplicar à sua unidade. O fabricante reserva-se o direito de alterar o design e a funcionalidade do produto e da documentação da KickScooter sem aviso prévio.

2024 Ninebot (Beijing) Tech Co., Ltd. Todos os direitos reservados. O aplicativo Segway-Ninebot pode suportar KickScooter com Bluetooth integrado.

Falhas Comuns

Códigos de zero	Causes Possíveis	Solução
10	Falha de comumícação Bluetooth	Verifque a liqação do fio de comumícação do tablire e do cabo de controlo, ou contace o service pós-veenda ou um concessionário autorizzato.
11	Amortagem de corrente de fase I' anomal do motor	Entre em contacto com o service pós-veenda ou com um revendodor autorizzato.
12	Amortagem de corrente anomalde fase 18 do motor
13	Amortagem de corrente anomalde fase IC do motor
14	Amostragem anomal do hall do accelerador	Verifque so es acclátorado o pressionado quando ligo, ou contacto o service pós-veenda ou um concessionario autorizzato.
15	Amostragem anomal do hall do travão	Verifque se a aliança da brisa é apertada quando ligo, ou contacto o service pós-veenda ou um revendodor autorizzato.
24	Tensão padrão anomal	Verifque so o fio lago com o cabo da bateria e o控制器 está tão too, ou contacto o service pós-veenda ou um revendodor autorizzato.
26	Escrita/feiura anomal de dados	Entre em contacto com o service pós-veenda ou com um revendodor autorizzato.
31	Operação FLASH incometá
35	Numero de série padrão	Verificar se o numero de série da KickScooter é o número de série padrão.
39	Temperatura anomal da bateria	Verifque o ambiente de工作的a bateria, ou contacto o service pós-veenda ou um revendodor autorizzato.
40	Temperatura anomal do controlador	A temperatura do controlador é demaslado elevado, por favor contacto service pós-veenda ou um revendodor autorizzato.
41	Temperatura anomal do motor	Entre em contacto com o service pós-veenda ou com um revendodor autorizzato.
42	Motor não calibrado
45	Amostragem de corrente anomalde barreamento
50	Perda de lase motora	Verifque so o fio lago com o motor e o控制器 está tão too, ou contacto o service pós-veenda ou um revendodor autorizzato.
52	Motor estagnado	Verificar se a KickScooter está sobrecarregada, ou contactar o service pós-veenda ou um revendodor autorizzato.

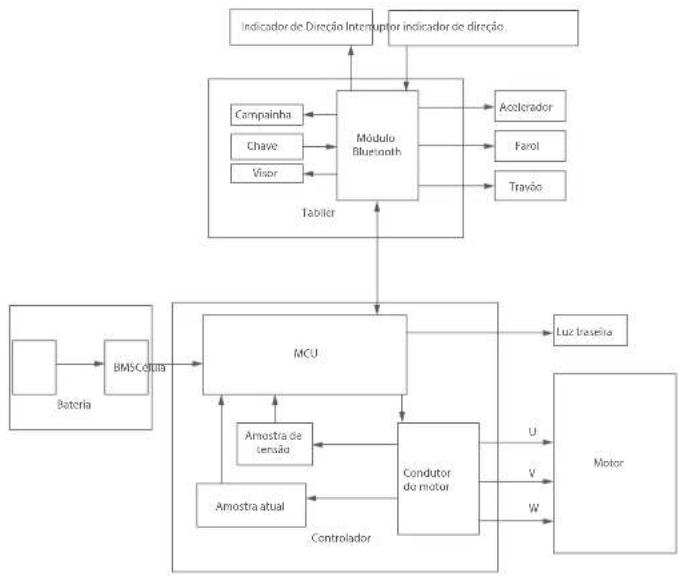

Diagrama Elétrico

Cronograma de manutenção recomendado

Para garantir a condição segura, os cuidados diários e a manutenção regular são essenciais. Você, o proprietário, tem controle e reconhecimento da frequência com que usa a sua scooter, ou com que frequência a usa e onde a usa. É da responsabilidade do proprietário realizar verificações regulares e levar a sua scooter ao centro de serviço autorizado para inspeção e serviço. Consulte o cronograma de manutenção abaixo.

Observação: Este cronograma de manutenção cobra uma taxa de serviço.

Item Componente		Mistada de manutenación	A cada 3 mares	A cada 6 mares ou a caixa 30km (210 miles)	Apdo 2 ans ou 4 ou 8 ou 16 mores total > 500km (1.107 milles)
Mamanipulación da estrutura principal	Partes da estrutura principal	Use um piano traco e nenhumo paraimar a estrutura principal.	√	√	√
	Dessapaste do prou	Verifique se os prous estão rachados, deformados ou significativamente gastos.		√	√
	Parafussos na parte superior da haste	Aperite os senas parafusos fixados com o guião e a haste. O binário sugirido é do 3,5=0,1 Nm.	√	√	√
		Aperite o parafuso no acelerador. O binário sugirido é de 2-0,1 Nm.
		Aperite os parafunos nas alveolaris do travao. O binário sugirido é de 5±0,1 Nm.		√	√
		Aperite os parafossos na parte superior de haste. O binário sugirido é de 2+0,1 Nm.
inspeçao de função	Motor	Para acelerar e disacelerar, verifique se o motor está parado na aparece noidos anomials.		√	√
	Manutenção da rodra taisela	Verifique se a roda taisela está paralisada ou se fica inselved, ou se oixo do algo está desquilhado.		√	√
	Travamento	1) Rodar a roda taisela, grita normalmente. A roda taisera não devia pressa ou fazer sordas enormas. Nota: O rudo tem não sido a seguranta de conduspiso. Não se esso a tando fazer um paralho ao tempo durante a trenagem, entre em contato com o attendimentos ao clíome para fazer ajuda. 2) Aperter a alavanca do tarevo, o rida taisera para de se mover.		√	√
Item Componente	Método de manutençao	A coda3征求意见	A cada6征求意见 ou caed500 km [210 miles]	Apto 2 anos ou a quinometragem total >5000 km (3.070 miles)
inspeçiondefunção	Fazer Verifiquo o ser e vja se estee birts parte.			✓
	Indicadores dedireção	Alterme o botto interruptor de indicator de direção para a esqueira/direta respevmente, verifique se os indicadores de direção do lado esquecido/direitoPICAM normalmente.		✓
	Tacliter Ligue a秘书长er, o秘书长er funcao corretamente.			✓
	Acelerador	Pressione e seguir o acelerador e solte-o, verificarico a aceleracao e descalceolaracao.		✓
	Detecao deotro	Deposu de conectar com a aplicacao Segway Ninebot:1) Actualize o firmware para a versao mais recente.2) Verifique se a notificacao o ckdo de erro correspondente e as possivelcauses seront mostadas quando o秘书长er detetar um erro.		✓
	A Carregar	Careguza a秘书长er:1) Verifique se a caraga atuaI databeria epresentada no tablet.2) Verifiquo o Indicador LED no carregarao de bateria.A Carregarao Vermelho, Totalmente carregarao Verde.		✓
	Botoes	Pressione ou alterne o botao 3 vezes sem falha.		✓
	Steering	Teste com canas a esqueira e a direita (o)leguo de direção e55m.Sem resistencia ou atrazo ao vitar.		✓
PartesImportantes	Montagem da bateria	A bateria precisea ser substituicao quando for carregada edescarregada 500 vezes ou quando a quillometragem totali for superior a 10.000km [6,213 milhes].Observacoes: Recomendao se carregar a vez a coda 60 dias para armazenamento de longo prato.
	Controlador	E necessario que as pecas originais Segway-Ninebot sejamutilizadas para reparacoes e subsitruições.
	Motor

Item Componente		Método de manutenión	A cada 3 mares	A cada 6 mares ou a cada 500 km (1810 miláts)	Apos 2 anocóu o qualietágemtola >5,000 km (3107 miláts)
Partes funcaíns	Montagem da roda transêta	2 necessário que as pegas originais Segway-Kinebotcemirutilizadas para reparações e substituições.			√
	Alvarcascadaccelerador e trava
	Montagem de tipo garfo dianteira
	Mecanétrico do dobramento
	Montagem do trava de tambor
	Tajiler
