| Type de produit | Trottinette électrique |
| Marque | Segway |
| Modèle | Ninebot eKickScooter E2 D II |
| Dimensions (déplié) | 1081 x 475 x 1177 mm (42,6 x 18,7 x 46,3 po) |
| Dimensions (plié) | 1081 x 475 x 548 mm (42,6 x 18,7 x 21,6 po) |
| Poids net | 16,2 kg (35,7 lb) |
| Charge utile maximale | 90 kg (198 lb) |
| Vitesse maximale | 20 km/h (12,4 mph) |
| Autonomie (à vitesse max) | 20 km (12,4 miles) |
| Pente maximale | 12% |
| Batterie | Lithium-ion 21,6 V, 220 Wh, 10,2 Ah |
| Moteur (nominal / max) | 250 W / 450 W |
| Temps de charge | 7,5 heures |
| Indice de protection | IPX4 |
| Frein | Tambour arrière |
| Pneus | 8,1 pouces, anti-crevaison |
| Modes de vitesse | 3 (Éco, Standard, Sport) |
| Éclairage | Feu de route + clignotants avant/arrière |
| Connectivité | Bluetooth 2,4 GHz, 20 mW |
| Application mobile | Segway-Ninebot (iOS/Android) |
| Âge recommandé | 14 - 60 ans |
| Taille utilisateur | 130 - 190 cm |
| Température de fonctionnement | -10°C à 40°C |
| Certifications | ANSI/ANUL-2272, TUV Rheinland |
| Entretien recommandé | Tous les 3 mois (contrôle général) / 6 mois ou 500 km (entretien approfondi) |
FOIRE AUX QUESTIONS - Ninebot eKickScooter E2 D II SEGWAY
Questions des utilisateurs sur Ninebot eKickScooter E2 D II SEGWAY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Trottinette électrique au format PDF gratuitement ! Retrouvez votre notice Ninebot eKickScooter E2 D II - SEGWAY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Ninebot eKickScooter E2 D II de la marque SEGWAY.
MODE D'EMPLOI Ninebot eKickScooter E2 D II SEGWAY
Bouton d'alimentation : Appuyer sur le bouton pour allumer le scooter ; appuyez et maintenez le bouton pendant 2 secondes pour l'éteindre. Lorsque le scooter est allumé, appuyez sur le bouton pour allumer l'indicateur de la roue de l'étrier, et appuyez deux fois pour basculer entre les
Compteur de vis : affiche la vitesse actuelle du scooter, ainsi que les codes d'erreur.
Mode Marche : Le feu de route et le feu arrière sont toujours allumés et ne peuvent pas être éteints.
Mode de vitesses : 3 modes sont disponibles. La vitesse maximale est la suivante :
| Modele | Modell | Limalde de vitules E2 II Limitale de vitules E2 Plus II | Autonomie E2 II* | Autonomie E2 Plus I* | |
| E (modele economique d'énergie) | 15 km/h (9,8 mph) | 15 km/h (9,3 mph) | 25 km (15,5 miles) | 25 km (15,5 miles) | |
| D (Modele Standard) | 20 km/h (12,4 mph) | 20 km/h (12,4 mph) | 20 km (12,4 miles) | 25 km (15,5 miles) | |
| S (Modele Sport) | 20 km/h (12,4 mph) | 25 km/h (15,5 mph) | 20 km (12,4 miles) | 20 km (12,4 miles) | |
* Autonomie des modes de vitesse : Testés avec une batterie pleine, une charge de 75 ± 5 kg (165 ± 11 lb) à 25 ± 5 °C (77 ± 41 °F), la vitesse maximale de chaque mode de vitesse est en moyenne sur chaussée.
Indicateur de direction gauche : lorsque cette icône clignote, cela indique que les indicateurs de direction sur le côté gauche sont allumés.
Indicateur de direction droite : lorsque cette icône clignote, cela indique que les indicateurs de direction sur le côté droit sont allumés.
Message d'erreur : le symbole indique que le scooter a détecté une erreur.
Arrêt par température : il indique que la température de la batterie a atteint 55 °C (131 °F) ou est inférieure à 0 °C (32 °F).
Nom
Bluetooth : cela indique que le scooter a été connecté avec succès à l'appareil mobile.
Niveau de batterie : la puissance totale de la batterie correspond à 5 barres.
La puissance de la batterie est très faible lorsque la première barre de batterie est rouge. Veuillez recharger votre scooter immédiatement.
Spécifications
| Element Parametres | |||
| Nom | Ninobot eickiScooter E2 II Ninobot eickiScooter E2 Plus II | ||
| Produit | Modèle | 051401DD | 051402ET |
| Longeur x Largeur x Hauteur | Environ 1081 x 475 x 1177 mm(42,6 x 18,7 x 46,3 po) | Environ 1081 x 475 x 1177 mm(42,6 x 18,7 x 46,3 po) | |
| Pile: Longeur x Largeur x Hauteur | Environ 1081 x 475 x 548 mm (42,6 x 18,7 x 23,6 po) | Environ 1081 x 475 x 548 mm (42,6 x 18,7 x 21,6 po) | |
| Environ 16,2 kg (35,7 lb) Poids net | Environ 16,8 kg (37,0 lb) | ||
| Conducteur | Charge utilis maxima : | 90 kg (198 lb) | |
| Age recommends | 14 ± 60 ans | ||
| Hauteur requise | 130 - 190 cm (43" - 62") | ||
| Machine | Vitrese maxima | Environ. 20 km/h (12,4 ml/h) | Environ. 25 km/h (15,5 ml/h) |
| Autonomaic en vitoso max. | Environ. 20 km (12,4 mils) | ||
| Ponte maxima | Environ 12 % | ||
| Terrain travaillable | Routes principalement lisses ou asphalte normal, rôtes goudronnées | ||
| Température de fonctionnement | -10 a 40 °C (14 a 104°F) | ||
| Température de stockage | -10 a 50 °C (14 a 122°F) | ||
| Protection IP | IPX4 | ||
| Durée de charge | Environ 7,5 h | ||
| Batterie | Tension nominale | 21,6 V = = | |
| Tension de charge max. | 25,2 V = = | ||
| Température de charge | 0 °C à 44 °C (32 a 111 °F) | ||
| Energie nominale | 220 Wh | ||
| Capacité nominale | 10,2 Ah | ||
| Système de gestion de batterie | Protection contre les surtensions/sous-tensions/county/circuit/suntenielle/sunchaudie | ||
| Moteur | Puisance nominale 0,25 kW, 250 W | 0,3 kW, 300 W | |
| Puisance max. | 0,45 kW, 450 W | 0,50 kW, 500 W | |
| Chargeur | Modèle | NBW25D201DSN-EU | |
| Puisance de sortie | 36,3 W | ||
| Tension d'entrefre | 100 a 240 V - 50 a 60 Hz | ||
| Tension de sortie max. | 25,2 V = = | ||
| Puisance nominale | 24,2 V ==3,5 A | ||
| Pneu | Pincus | Pincus intérêts croux absorbant les chocs de 8,1 pouss | |
| Autre | Indicateurs de direction | Indicateurs de direction avant et après | |
Autonomie en vol : max. 31 min. Testée sur un aéronef qui utilise une charge pleine, une charge de 7,5 kg (1d - 11bd, 12c - 13C - 47 - 41a), à la vitesse maximale en moyenne sur 398. Certaines conditions qui influent sur la page d'autonomie comprennent la vitesse, le nombre d'émissions et d'atteintes, la température stable, etc.
Certifications
Ce produit est certifié ANSI/CAN/UL-2272 par TÜV Rheinland.
La batterie est conforme à la norme UN/DOT 38.3.
La batterie est conforme à la norme ANSI/CAN/UL 2271.
Déclaration de conformité de l'Union européenne
Informations importantes sur les DEEE
Ce marquage signifie que ce produit ne doit pas être éliminé avec les déchets ménagers non triés.
L'élimination correcte de ce produit contribuera à préserver des ressources précieuses et à prévenir tout effet négatif potentiel sur la
santé humaine et l'environnement, qui pourrait autrement résulter d'un traitement inapproprié des déchets.
Des sanctions peuvent être applicables en cas d'élimination incorrecte de ces déchets, conformément à votre législation nationale.
Veuillez contacter votre autorité locale pour plus de détails sur le point de collecte désigné le plus proche.
Informations sur le recyclage de la batterie pour les utilisateurs
Ce symbole signifie que les piles et accumulateurs, en fin de vie, ne doivent pas être mélangés avec les déchets municipaux non triés. Votre participation est une part de l'effort visant à minimiser l'impact des piles et accumulateurs sur l'environnement et sur la santé humaine. Pour un recyclage approprié, vous pouvez retourner ce produit ou les piles ou accumulateurs qu'il contient à tout fournisseur ou au point de collecte désigné, en ciel que valid.
L'élimination correcte de ce produit contribue à économiser des ressources précieuses et à prévenir tout effet négatif potentiel sur la santé humaine et l'environnement, qui pourrait autrement résulter d'un traitement inapproprié des déchets.
Des sanctions peuvent être applicables en cas d'élimination incorrecte de ces déchets, conformément à votre législation nationale.
Il existe des systèmes de collecte séparés pour les piles et accumulateurs usagés.
Veuillez éliminer correctement les piles et accumulateurs dans votre centre local de collecte/recyclage des déchets.
Directive sur les équipements radio
Ninebot (Changzhou) Tech Co., Ltd. déclare par la présente que le produit répertorié dans cette section est conforme aux exigences
essentielles et aux autres dispositions pertinentes de la directive sur les équipements radio 2014/53/UE
Directive sur la limitation de l'utilisation de certaines substances dangereuses (RoHS)
Ninebot (Changzhou) Tech Co., Ltd. déclare par la présente que l'ensemble du produit, y compris les pièces (câbles, connecteurs, etc.) est conforme aux exigences de la directive RoHS 2011/65/UE et de l'amendement à la directive déléguée de la Commission (UE) 2015/863 sur la restriction de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (directive RoHS + RoHS 2.0).
Directive Machines
Ninebot (Changzhou) Tech Co., Ltd. déclare par la présente que le produit répertorié dans cette section est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive sur les machines 2006/42/CE.
Représentant autorisé :
Ninebot (Changzhou) Tech Co., Ltd. déclare par la présente que les modules de produit : 051401DD, 051402EE sont conformes aux exigences essentielles et aux autres dispositions pertinentes de la directive sur les équipements radio 2014/53/UE, de la directive sur les machines 2006/42/CE et de la directive RoHS 2011/65/UE et de la modification de la directive déléguée de la Commission (UE) 2015/863.
La déclaration de conformité est consultable à l'adresse suivante :
https://eu-en.segway.com/Instruction-manuals
| Bluetooth | Band(s) de fréquence | 2,4000 - 2,4835 GHz |
| Pulsance récló max. | 20 mW |
Marque déposée
Ninebot est une marque de Ninebot (Beijing) Tech Co., Ltd. Segway et le Rider Design sont des marques déposées de Segway Inc. App Store et le logo Apple sont des marques d'Apple Inc. Google Play et le logo Google Play sont des marques de Google LLC. La marque verbale et les logos « Bleuinotho » sont des marques déposées appartenant à Bleuinotho SG, Inc. et toute utilisation de ces marques par Segway-Ninebot est sous licence. Les autres marques et noms commerciaux appartiennent à leurs propriétaires respectifs.
Nous avons inclus des descriptions et des instructions pour toutes les fonctions du KickScooter au moment de l'impression. Cependant, en raison de l'amélioration constante des fonctions de l'application et des modifications de conception, votre KickScooter peut différer légèrement de ce qui est présenté dans ce document. Scannez le code QR ou visitez l'App Store (iOS) ou le Google Play Store (Android) pour télécharger et installer l'application.
Veuillez noter qu'il existe plusieurs modèles Segway et Ninebot ayant différentes fonctions et certaines des fonctions mentionnées ici peuvent ne pas concerner cet appareil. Le fabricant se réserve le droit de modifier la conception et les fonctionnalités du produit et de la documentation du KickScooter sans préavis.
© 2024 Ninebot (Beijing) Tech Co., Ltd. Tous droits réservés. L'application Segway-Ninebot peut prendre en charge le KickScooter avec Bluetooth intégré.
Échecs courants
| Code d'emploi | Causes possibles | Solution |
| 10 | Echoc de la communication blancheoth | Vérifier la connexion ou cable de communication du tableau ou du port et du cable de commande, ou contactez le service après-vente ou un revenirder agré. |
| 11 | Urbilharignage annulé du courant de phases Voluméur | |
| 12 | Urbilharignage annulé du courant de phases TdB au moteur | Vérifier contacter le service après-vente ou un revenirder agré. |
| 13 | Urbilharignage annulé du courant de phase L'Air Motoeur | |
| 14 | Echartillignage anomali du capteur Ha1 de l'accéléateurlectronique | Vérifier si l'airélesteur Electronique est entertôt lors de la mise sous tension ou contactez le service après-vente ou un revenirder agré. |
| 15 | Echartillignage anomali du capteur Ha1 de finimage | Vérifier si la lever de frein est sensé lors de la mise sous tension ou contactez le service après-vente ou un revenirder agré. |
| 24 | Tension par défaut anomale | Vérifier si le cable connecté au cable de communication de la batterie et au contrôleur est desserré, ou contactez le service après-vente ou un revenirder agré. |
| 26 | Écéture/lecture de données anomale | Vérifier contacter le service après-vente ou un revenirder agré. |
| 31 | Opération FLASH enzootie | |
| 35 | S/N par défaut | Vérifier si la S/N du KickScooter est le S/N par défaut. |
| 39 | Température de batterie anomale | Vérifier l'environnement de fonctionnement de la batterie ou contactez le service après-vente ou un revenirder agré. |
| 40 | Température anomiale du contrôleur | La température du contrôleur est trop élevé, veillant contacter le service après-vente ou un revenirder agré. |
| 41 | Température anomiale du moteur | Vérifier contacter le service après-vente ou un revenirder agré. |
| 42 | Moteur non calibre | |
| 45 | Echartillignage du courant de fil libre anomial | |
| 50 | Perte de phase moteur | Vérifier si le cable connecté au moteur et au contrôleur est desserré, ou contactez le service après-vente ou un revenirder agré. |
| 52 | MoteurCALE | Vérifier si le KickScooter est surcharge ou contactez le service après-vente ou un revenirder agré. |

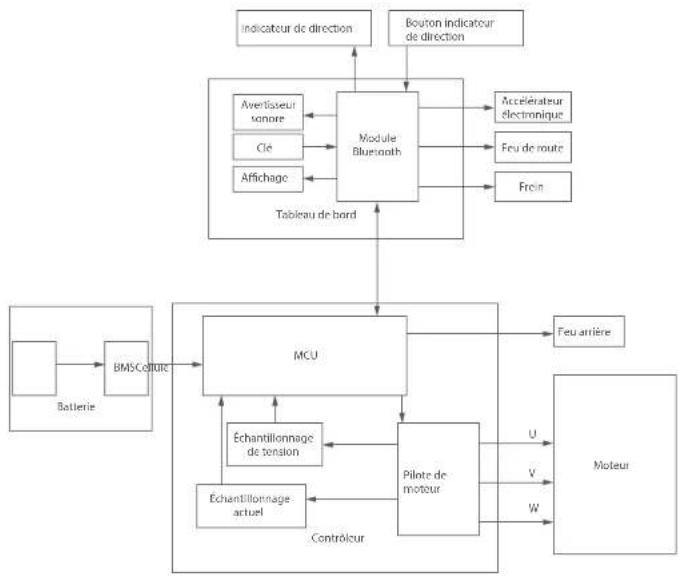

6 Schéma de câblage
7 Calendrier d'entretien recommandé
Afin d'assurer une conduite en toute sécurité, un soin quotidien et un entretien régulier sont essentiels. En tant que propriétaire, vous avez le contrôle et la connaissance de la fréquence à laquelle vous utilisez votre scooter, de l'intensité avec laquelle vous l'utilisez et de l'endroit où vous l'utilisez. Il est de la responsabilité du propriétaire d'effectuer des vérifications régulières et d'apporter votre scooter au centre de service agréé pour inspection et entretien. Veuillez vous référer au calendrier d'entretien ci-dessous.
Remarque : Ce calendrier d'entretien entraîne des frais de service.
| Element Compositon | Méthode d'entretention | Tous les 3 mois | Tous les 6 mois ou tous les 500km (310 miles) | pèts 2 ans ou plus avait été un longue durée > 500km (5, 50 miles) |
| Maintenance du cadre | Pôcés du cadre:Utilise un chiffon doux et humide pour accouer le chinois, principal pour le nettoyer. | √ | √ | √ |
| Usine des reuts:Vérifiez si les pâcous sont fissurés, déformés ou très souds. | √ | √ | ||
| Vis sur le dessus de la tige:Serez les six vis fauves au guidon et à la tige. Le couple suggéré est de 5,5 ± 0,3 N.m. | √ | √ | √ | |
| Serez la vis sur l'accélélementlectronique. Le couple suggéré est de 2 + 0,1 N.m. | √ | |||
| Serez les six vis sur les bocks de frein. Le couple suggéré est de 5 ± 0,1 N.m. | √ | |||
| Serez les six vis sur le dessus de la tige. Le couple suggéré est de 2 + 0,1 N.m. | √ | |||
| Contrôle des fonctions | Moyeu moteur:Pour accélérer et oscillatoré, vérifie que la moyeu moteur est brique ou enéte des ions anommaux. | √ | √ | |
| Enbrielien de la roue arrière:Vérifiez si la roue anière est billique ou tremble, ou si l'arbre de l'air est désqu'illement. | √ | √ | ||
| Frein à tambour:1) Faites triomer la roue anière, elle tourne normalément. La roue anière ne doit pas être couée ou falée de bruts ennumeraux. Remarques sur esquête n'affectées aux autres faits de conduire. Mais si le frain est abroubment un bruit tout risque sous soins, sauf si nous pouvrai contracter le contrôle pour arrater du fait. 2) Appuyées sur le levier de frein, la roue anière s'immobile. | √ | √ | ||
| Cédrement Compôt | Méthode d'entaisien | Tous les 3 mois | Tous les 6 mois ou tous les 500km (310 miles) | Poids à coups depuis l'année générale total (5,000 km) (3,670 miles) |
| Contrôle des fonctions | Feu de route Writor le feu de route et voyage ci-dessus la calumne bien. | √1 | √1 | |
| Indicateurs de direction | Basculer le bouton d'indication de direction vers la gauche/droite respectivement, vérifie si les indicateurs de direction du côté gauche/droit clignotent non正常使用. | √1 | ||
| Tabaco au bordi | Allumiez le scooter, le tabaco au bordi fonctionne correctement. | √1 | ||
| Accéléateurlectronique | Appuyez et maintainez l'accéléateur Electronique, pals reliçés-le, envermétant l'accéléation et la dééchération. | √1 | ||
| Détection depanhe | Après connexion avec l'application Segway Ninebot :1) Medez à jour le firmware vers la première version.2) Verifier si la notification du code d'évenur correspondant et des causes possibles s'affiches lorsque le scocher detecte une évenur. | √1 | ||
| Charge | Charge le scooter :1) Veriditzat si plus冲动 actuels de la batterie attiche sur le tabaco du bordi.2) Veriditzat l'indicateur LED sur le chargeur de batterie.Charge : rouge, complètement chargeé : vert. | √1 | ||
| Boutons | Appuyez ou actionné le bouton 3 fois sans échec. | √1 | ||
| Filiage | Testez avec des virages à gauche et des virages à droite (angle de briqueque est de 55°).Pas de résistance ni de récalage lors des virages. | √1 | ||
| PiècesImportantes | Batterie | La batterie doit être remplicée lorsqu'elle est chargée et déchargeée 500 fois ou que le kilométrie total est supérieur à 10,000km (6,213 kilos).Remarque: il est recommendé de chargeure une fois tous les 60 jours pour un stockage à long terme. | √1 | |
| Contrôleur | Il est nécessaire que des pieces d'origine Segway Ninebot soit utilisées pour les réparations et les remplacements. | |||
| Moyeaumeur |
| Element Component | Méthode d'emission | Tous les 3 mois | Tous les 6 mois au-dessus des 500 kilos (319 miles) | Aprés 2 ans ou après l'opération totale nettochrome total >5000km (3,157 miles) |
| Pôrs liandromètes | Ensemble neu anisère | Il est nécessaire que des plêces d'origine Segovay Ninorot soit utilisées pour les réparations et les remplacements. | √ | |
| Leviers d'accéléateur et de frein | ||||
| Ensemble de fouche avant | ||||
| Mécanisme de piage | ||||
| Ensemble de frein à tambour | ||||
| Tableau ce boïd | ||||
