GEBRUIKSAANWIJZING Ninebot KickScooter E2 Plus SEGWAY

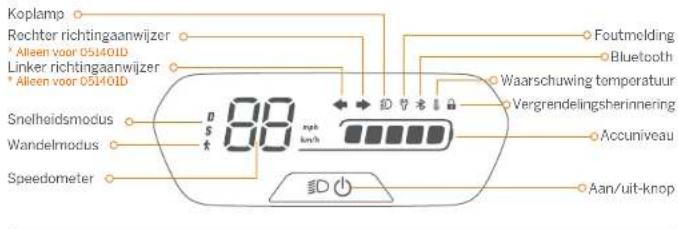

Dashboard & aan/uit-knop

Aan/Jul-knop: Druk op de knop om de scooter in le schakelen; houd de knop 2 secondan ingestrukt om deze uit le schakelen. Wannzer de scooter is ingeschakeld, drukt u op de knop om de koplamp en het achterlicht in /uit te schakelen en drukt u twee jaar om te schakelen tussen de saelheidsmudi.
Snelheidsmeter: Het toont de huidige snelheid van de scooter, evenals foutcodes.
Wandeimocus. Max. snelheid is 5 km/u (3,1 mph).
De koplamp en het achterlicht branden altijd en kunnen niet worden uitgeschakeld.
* Hoe in te schakelen in de Segway-Ninebot-app: Instellingen > Wandelmodus.
Snolheidsmodus: Er zijn lwoe modi beschikbaar. De topsnelheid is als volgt

Modus	Model	E2 snelheidslimiet E2 Plus snelheidslimiet
D (Standaardmodus)		15 km/u (9,3 mph)	20 km/u (12,4 mph)
S (Sport-modus)		20 km/u (12,4 mph)	25 km/u (15,5 mph)

Linker richtingaanwijzer: Wanneer dit pictogram knipert, geeft dit aan dat de richtingaanwijzers aan de linkerkant zijn ingeschakeld. Rechter richtingaanwijzer: Wanneer dit pictogram knipert, geeft dit aan dat de richtingaanwijzers aan de rechterkant zijn ingeschakeld.
Foutmelding: Het geeft aan dat de scooter een fout heeft gedetecteerd.
Waarschuwing temperatuur. Het geeft aan dat de accultemperatuur 55 °C (131 °F) heeft bereikt of lager is dan 0 °C (32 °F).
* Op dit moment kan de scooter niet normaal accelereren en kan deze niet worden opgeladen. Niet gebruiken tot de temperatuur is
tarupjekberd naar het hortnade bereik.
Bluetooth: Het geeft aan dat de scooter is veronden met het mobilee apparaat.
Accuniveau: Het totale accuvermogen is gelijk aan 5 bar.
* Het accuvermogen is erg laag warneer de eerste aocubalk rood is. Laad uw scooter onmiddelijk op.
Vergrencelingsherinnering: Wanneer het pictogram oplicht, betekent dit dat de scooter is vergrendeld. Als er abnormale bewegingen worden gedetecteerd, begint de scooter te piepen en zal het achterlicht knipperen.

② Specifications

	Item Parameter
Product	Naam	Ninebot KickScooter E2
	Model	051401E	051401B 051401D
	Lengte × Breedte × Hoogle	Ca. 1070 × 445 × 1140 mm(42,1 × 17,5 × 44,9 inch)	Ca. 1070 × 473 × 1140 mm(42,1 × 18,6 × 44,9 inch)
	Geplouid: Lengte × Breedte ×Hoogle	Ca. 1070 × 445 × 504 mm(42,1 × 17,5 × 19,8 inch)	Ca. 1070 × 473 × 504 mm(42,1 × 18,6 × 19,8 inch)
		Ca. 14,2 kg (31,3 lbs)Net to gewicht
Rijder	Maximaal laadvermogen	90 kg (198 lbs)
	Aanbevolen leeflijd	14-60 jaar
	Vereiste hoogte	130-190 cm (4'3" -6'2")
Machino	Max. snelheid	Ca. 20 km/u (12,4 mph)
	Theoretisch bereikil	Ca. 25 km (15,5 mill)
	Typisch bereik[2]	Ca. 20 km (12,4 mill)
	Max. hellingshoek	Ca. 12%
	Overrijlbaar terrein	Meestal gladde wegen of normaal asfalt, geasfalteerde wegen
	Bedrijfstemperatuur	-10-40 °C (14-104 °F)
	Opslagtemperatuur	-10-50 °C (14-122 °F)
	IP klasse	IPX4
	Duur van het opladen	Ca. 7,5 uur
Batterij	Nominale spanning	21,6 V==
	Max. laadspanning	25,2 V==
	Laadtemperatuur	0 °C-44 °C (32-111 °F)
	Nominale energie	220 Wh
	Nominale capaciteit	10,2 Ah
	Batterijbeheersysteem	Bescherming logen overspanning/onderspanning/kortsluiting/overstroom/overtemperatuur
Motor	Nominaal vermogen 0,25 kW. 250 W
	Max. vermogen	0,45 kW. 450 W
Lader	Model	NBW25D20LD5N-EU NBW25D20LD5N-EUNB\25D20LD5N-US
	Uitgangsvermogen	36,3 W
	Ingangsspanning	100-240 V - 50-60 Hz
	Max. uitgangsspanning	25,2 V==
	Nominale uitgang	24,2 V== 1,3 A
Band	Banden	8,1 inch holle schokabsorberende binnenbanden
Ander	Richtingaanwijzers	NVT	Richtingaanwijzers voor en achter

[1] Theoretisch bereik gelekt lijperst het lijperen met een rolle belaars, 165 lbs (75 kg) belasting, 77 °F (25 °C), gemeldeld 70% van de maximare snelheid op verhard wegden. [2] Typisch bereik gettster pijpers het rijken met een volde batter, 180 lbs (75 kg) belasting, 77 °F (25 °C), met de maximale snelheid gemeldeld op verhard wegden. *Entere factoren de het, bereik zijn vloeden zijn snelheid, sankel starts en stops, omgevving gelentemaluur, en.

	Item Parameter
Product	Naam	Ninebot KickScooter £2 Plus
	Model	051402E	0514028
	Lengte × Bredte × Hoogte	Ca. 1070 × 445 × 1140 mm (42,1 × 17,5 × 44,9 inch)
	Gepooid: Lengte × Bredte × Hoogte	Ca. 1070 × 445 × 504 mm (42,1 × 17,5 × 19,8 inch)
	Netto gewicht	Ca. 14,4 kg (31,7 lbs)
Rijder	Maximaal laadvermogen	90 kg (198 lbs)
	Aanbevolen leeftijd	14 -60 jaar
	Vereiste hoogte	130-190 cm (4'3" -6'2")
Machine	Max. snelheid	Ca. 25 km/u (15,5 mph)
	Theoretisch bereikl	Ca. 25 km (15,5 mil)
	Typisch bereik4	Ca. 20 km (12,4 mil)
	Max. hellingshoek	Ca. 12%
	Overridbaar terrein	Meestal gladde wegen of normaal asfall, geasfalteerde wegen
	Bedrijfstemperatuur	-10 -40 °C (14-104 °F)
	Opslagtemperatuur	-10 -50 °C (14-122 °F)
	IP-klasse	IPX4
	Duur van het opladen	Ca. 7,5 uur
Batterij	Nominale spanning	21,6 V = =
	Max. ladspanning	25,2 V = =
	Laadtemperatuur	0 °C-44 °C (32-111 °F)
	Nominale energie	220 Wh
	Nominale capaciteit	10,2 Ah
	Batterijbeheersysteem	Besicherming tegen overspanning/onderspanning/kortsluiting/overslroom/overtemperatuur
Motor	Nominaal vermogen 0,3 kW, 300 W
	Max. vermogen 0,50 kW, 500 W
Lader	Model	NBW25D201D5N-EU	NBW25D201D5N-US
	Uitgangsvermogen	36,3 W
	Ingangsspanning	100-240 V ~ 50-60 Hz
	Max. uitgangsspanning	25,2 V = =
	Nominale uitgang	24,2 V = = 1,5 A
Band	Banden	8,1-inch holle schokabsorberende binnenbanden

[1] Theoretisch beraik: getest tijdens het rijdan met een valle batterij, 165 lbs (75 kg) belasting, 77 °F (25 °C), garriddie 70% van de maximale spelbod en vortart wozdik
(2): Typisch bereik, gebest. Lijdens het rijden met een volle batter, 165 lbs (75 kg) belasting, 77°F (25°C), met de maximale snelheid gemiddeld op
* Erkele tactoren die hat baraie balsloeden zijn; sinalheid, aantal starts en stops, omgewingstemperatuur, enz

③ Certificaten

Dit product is gecertificeerd volgens ANSI/CAN/UL 2272 door TUV Rheinland.

De accu voldoet aan ANSI/CAN/UL-2271

Nalevingsverklaring voor de Europese Unie

Belangrijke WEEE-informatie

Dit symbol op het product of op de verpakking geeft aan dat gebruikte elektrische en elektronische producten niet samen met ongesorteerd huishoudelijk afval morgen weggegooid. Voor een juiste verwerking is het uw verantwoordelijkheid om uw afgedankte apparatuur te verwijderen door deze in te leveren bij aangewezen inzamelpunten. Door dit product op de juiste wijze te verwijderen, spaart u waardevoile hulpbronnen en voorkomt u mogelijke negatieve gevoigen voor de volksgezoonheid en het milieu, die zich zouden kunnen voordoen in geval van onjuiste afvalverwerking. Bij onjuiste verwijdering van dit afval kunnen sancties volgen, in overeenstemming met uw nationale wetgeving. Neem contact op met uw gemeonte voor meer informatie over het dichtsbijzigde inzamelpount.

Informatie over batterijrecycling voor gebruikers

Dit symbool betekent dit batterijen en accu's aan het einde van hun levensduur niet mogen worden gemengd met niet gesbeerd stedelijk afval. Uw deelname is een belangrijk onderdoel van de inspanning om de impact van batterijen en accu's op het milieu en de menselijke gezondheid te minimaliseren. Voor correcte recycling kunt u dit product of de batterijen of batterijen die het bevat gratis inleveren bij uw leverancier of bij een aangewezen inzameijpunt. Door dit product op de juiste wilje te verwijderen, spaart u waardevolle hulpbronnen en voorkomt u mogelijke negatieve gevolgen voor de volksgezonheid en the milieu. Die zich zouden kunnen voorden in geval van onjuiste afvalverwerking. Bij onjuiste verwijdering van dit afval kunnen sancties volgen, in overeenstemming met uw nationale wetgeving, er zijn azanderlijke inzameilingsystemen voor gebruikte batterijen en accu's.

Gooi batterijen en batterijen op de juiste manier weg door ze in te leveren bij het afvalinzamelings-/recyclingcentrum in uw gemeente.

Richtlijn voor radioapparatuur

Ninebot (Changzhou) Tech Co., Ltd. verklaart hierbij dat het in dit deel genoemdde product voldoet aan de essentiële vereisten en andere relevante bepalingen van de richtlijn voor radioapparatuur 2014/53/EU.

Richtlijn inzake de beperking van het gebruik van bepaalde gevaarlijke stoffen (RoHS)

Ninebot (Changzhou) Tech Co., Ltd. verklaart hierbij dat het hele product, inclusief onderdelen (kabels, snoeren, enczovoort), voldoet aan de vereisten van de RoHS-richtlijn 2011/65/EU en de gedelegeorde wijzigingsrichtlijn (EU) 2015/863 van de Commissie inzake de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur ('RoHS-herschikking' of 'RoHS 2.0').

Machinerichtlijn

Ninebot (Changzhou) Tech Co., Ltd. verklaart hierbij dat het in dit deel genoemde product voldoet aan de essentielle vereisten en andere relevante bepalingen van de machinerichtlijn 2006/42/EG.

Erkend vertegenwoordiger voor de EU:

Segway Ninebot Europe

Dynamostraat 7,1014 BN Amsterdam, Nederland.

Ninebot (Changzhou) Tech Co., Ltd. verklaart hierbij dat het productmodel: 051401E, 051401B, 051401D, 051402E,

051402B voldoen aan de essentielle vereisten en andere relevante bepalingen van de Richtlijn voor radioapparatuur 2014/53/EU, de machinerichtlijn 2006/42/EG, en de RoHS-richtlijn 2011/65/EU en de wijziging Gedelegeerde Richtlijn (EU) 2015/863 van de Commissie.

De conformiteitsverklaring kan worden geraadpleegd op het volgende adres:

Nalevingsverklaring voor het VK

Richtlijn voor radioapparatuur 2017

Ninebot (Changzhou) Tech Co., Ltd. verklaart hierbij dat het in dit deel genoemde product voldoet aan de essentiele vereisten en andere relevante bepalingen van de Richtlijn voor radioapparatuur 2017.

Regelgeving 2012 inzake de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur

Ninebot (Changzhou) Tech Co., Ltd. verklaart hierbij dat het gehele product inclusief onderdelen (kabels, snoeren, enzovoort) voldoet aan de vereisten van De regelgeving 2012 inzake de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur.

Levering van machines (veiligheid) regelgeving 2008

Ninebot (Changzhou) Tech Co., Ltd. verklaart hierbij dat het in dit deel genoemde product voldoet aan de essentiele vereisten en andere relevante bepalingen van de Regelgeving inzake de Levering van machines (Veiligheid) regelgeving 2008.

Erkend vertegenwoordiger voor het VK:

UKCA Exports Ltd.

Dept 302, 43 Owston Road Carcroft, Doncaster, DN6 8DA. Verenigd Koninkrijk

Ninehot (Changzhou) Tech Co., Ltd. verklaart hierbij dat het productmodel: 051401B, 051402B voldoen aan de essentiële vereisten en andere relevante bepalingen van de Richtlijn voor radioapparatuur 2017. Levering van machines (Veiligheid) regelgeving 2008 en de Regelgeving inzake de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrisch en elektronische apparatuur 2012. De conformiteitsverklaring kan worden geraaclepleed op het volgende adres: www.segway.com

Bluetooth	Frequentieband(en)	2,4000-2,4835 GHz
	Max. RF-vermogen	≤ 1 mW

4 Handelsmerk

Ninebot is het handelsmerk van Ninebot (Beijing) Tech Co., Ltd. Segway en het Ricer Design zijn de gereglistreerde handelsmerken van Segway Inc., App Store en Apple Logo zijn handelsmerken van Apple Inc. Google Play en het Google Play loge zijn handelsmerken van Google LLC. Het Bluetooth woordmerk ^1 en logo's zijn gereglistreerde handelsmerken die eigendom zijn van Bluetooth SIG, inc. en elk gebruik van dergelijke merken door Segway-Ninebot is onder licentie. Andere handelsmerken en handelsnamen zijn die van hun betreffende eigenaars.

De KickScooter valt onder relevante patenten. Ga voor informatie over patenten naar http://www.segway.com

We hebben geprobeerd om beschrijvingen en instructies op te nemen voor alle functies van de KickScooter op het moment van afrudrukken. Vanwege de constante verbetering van productenmerken en wijzigingen van ontwerp, kan uw KickScooter enigszins afwijken van de afbeelding in dit document. Scan de QR code of ga naar de Apple App Store (iOS) of de Google Play Store (Android) om de app te downloaden en te installeren.

Houd er rekening mee dat er meerdere Segway- en Ninebot-modellen zijn met verschillende functies en dat sommige van de hierin genoemde functies mogelijk niet van toepassing zijn op uw voertuig. De fabrikant behoudt zich het recht voor om het ontwerp en de functionaliteit van het KickScooter product en de documentatie zonder voorafzaande kennisgeving te wijzigen.

© 2023 Ninebot (Beijing) Tech Co., Ltd. Alle rechten voorbehouden.

(2) De Segway-Ninebot-app kan KickScooter ondersteunen met ingebouwde Bluetooth

⑤ Vaak voorkomende fouten

	Mogelijke oorzakenFoutcode Oplossing
10	Bluetooth communicatiestoring	Controleer de aansluiting van de communicatiedraad van het dashboard en de besturingskabel of neem contact op met de dienst na verkoop of een erkende dealer.
11	Abnormale bemonstering 14-fasestroom van de motor	Neem contact op met de klantendienst of erkende dealer.
12	Abnormale bemonstering 15-fasestroom van de motor
13	Abnormale bemonstering 1C fasestroom van de motor
14	Abnormale bemonstering hall-sensor gashencel	Controleer of de gashencel in is geknepen bij het inschakelen, of neem contact op met de dienst na verkoop of een erkende dealer.
15	Abnormale bemonstering hall-sensor rem	Controleer of de remhendel in is geknepen bij het inschakelen, of neem contact op met de dienst na verkoop of een erkende dealer.
24	Abnormale standaardspanning	Controleer of de draad die verbonden is met de accukabel en de regelaar los zit, of neem contact op met de dienst na verkoop of een erkende dealer.
26	Abnormaal schrijven/lezen van gegevens	Neem contact op met de klantendienst of erkende dealer.
31	Onjuiste werking FLASH
35	Standaard S/N	Controleer of de S/N van de KickScooter de standaard S/Nis.
39	Abnormale accutemperatuur	Controleer de werkomgeving van de accu of neem contact op met de dienst na verkoop of een erkende dealer.
40	Abnormale temperatuur regelaar	De temperatuur van de regelaar is le hoop, neem contact op met de dienst na verkoop of een erkende dealer.
41	Abnormale motortemperatuur	Neem contact op met de klantendienst of erkende dealer.
42	Motor niet gekaibreerd
45	Abnormale bemonstering busstroom
50	Verlies van de motortase	Controleer of de draad die verbonden is met de motor en de regelaar los zit of neem contact op met de dienst na verkoop of een erkende dealer.
52	Motor tot stilstand gekomen	Controleer of de KickScooter overbelast is of neem contact op met de dienst na verkoop of een erkende dealer.

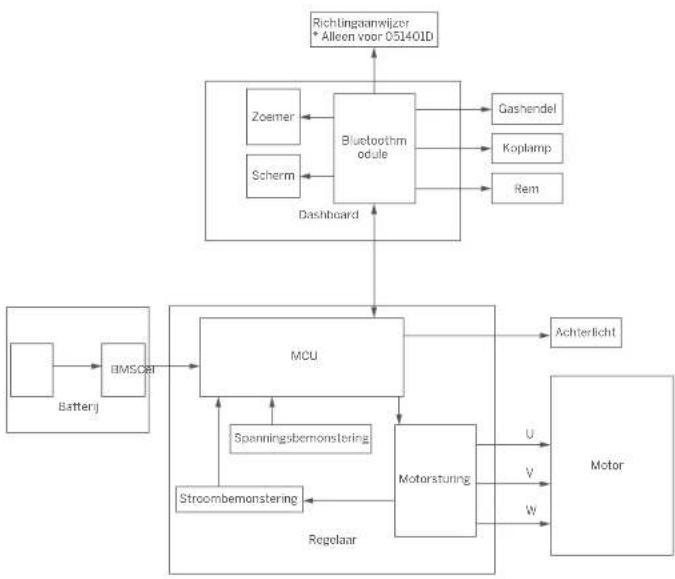

⑥ Bedradingsschema

⑦ Aanbevolen onderhoudsschema

Om veilig rijden te garanderen, zijn dagelijkse zorg en regelmatig onderhoud essentieel. U, de eigenaar, hebt controle over weet hoe vaak u uw scooter gebruikt, hoe hard u hem gebruikt en waar u hem gebruikt. Het is de verantwoordelijke van de eigenaar om regelmatig controles uit te voeren en uw scooter naar een erkend servicecentrum te brengen voor inspectie en onderhoud. Raadpleeg het onderhoudsschema hieronder.

Opmerking: Dit onderhoudsschema brengt servicekosten in rekening.

Item Onderdeel	Onderhoudersmethode	Elke 3 maanden	Elke 6 maanden of elke 310 m.l. (500 km)	Na 2 jaar of een fatde kilometersstand > 3107 m.l. (5000 km)
Onderhoudhoofdrame	Onderoelen hoofdrame	Gebruik een zachte, nette doek om het hoofdframe school te vegan	√	√
	Bandenslijfage	Controleer of de canden gebarsten, vervormd of aanzienlijk versleten zijn.		√
	Schroeven op de bewenkant van de stang	Draat de zes schroeven vast de met het stuur en de stuurpen zijn bevozstigd. Het voorgesteide koppel is 5.5 ± 0.3 Nm.	√	√
		Draat de schroef op het gaspedaal aan. Het voorgesteide koppel is 2 ± 0.1 Nm.Draat de schroven op de raamhendels vast. Het voorgesteide koppel is 5 ± 0.1 Nm.Draat de schroven aan de bewenkant van de slang vast.Het voorgasteide koppel is 2 ± 0.1 Nm.	√	√
Inspectiefundie	Naafmotor	Om te accelereren om af te remmen, controleert uof de naafmotor is vastgelopen of anomnmale geluiden maakt.		√
	Onderhoud van het achterveil	Controleer of het achterveil vastlooct of wankelt, of de as uit balans is.		√
	Trommelrem	1) Draat aan het achterveil het draat normaat. Het achterveil mag niet vastlion of abnormale geluiden maken.Ompereking: Licht geluid heeft geen inlood op de rijzigheid.Als de trommelrem echter veel kwai malkt tijdens het remmen, neem dan contact op met de kanterservice.2) Knijp in de raamhendel, het achterveil slopt niet bewegen.		√

NL

Item Onderdien	Onderhoudsmethode	Elke 3 maanden	Elke 6 maanden of elke 330 milj (500 km)	Na 2 jaar of een totale kilometerstand > 3,07 milj (5000 km)
Inspecteluntde	Koplamp Contréor de koplamp en kijk of deze holder brandt.		√	√
	richtingaanwijzers* Alleen voor 051401D	Zet de schakelaar van d richtingaanwijzers respectievelijk naar links / rechts, controleer of de richtingaanwijzers aan de linker- / rechtlarkant normaal knipporen.	√	√
	Dashboard Zet de scooter aan, het dashboard werkt naar behoren.		√	√
	Gashendel	Houd het gaspedaal ingedrukt en laat het vervolgens los en controleer op accelerafia en vertraging.	√	√
	Foutdetectie	Na het verbinden met de Segway-Ninebol-app:1) Werk de firmware bij naar de nieuwste versie.2) Controeder of de melding van de bibehrande toutcode en mogelijke oorzaker weergegeven zal worden wanneer de scooter en fout detectiert.	√	√
	Bezig met opladen	Laad de scooter op:1) Controeder of het huidige accuvermogen op het dashboard wordt weergegeven.2) Controeder de LED indicator op de acculader.Opladen: rood, Volldeg opgeladen: groen.	√	√
	Knoopen	Druk of schakel de knop 3 keer in zonder storing.	√	√
	Stuurinrichting	Test met linkse en rechtsa bochton (de stuurhoek is 60°).Geen weerstand of vertraging bij het draalen.	√	√
Belangrijke onderdelen	Montage accu	De accu moet worden vervangen wanneer deze 500 keer is opgeladen en ontladen of wanneer de totale kilometerstand meer dan 6213 milj (10.000 km) is.Opmerking: Het wordt aanbevolen om eenmaal per 60 dagen op te laden voor langdurige opslag.		√
	Regelaar	Het is vereist dat originale Segway-Ninebol onderdelen worden gebruikt voor reparaties en vervangingen.
	Nasfimotor

11

Item Onderdeel		Onderhoudsmethode	Elke 3 maanden	Elke 6 maanden of elke 300 milj (500 km)	Na 2 jaar of een totale kilometerstand > 3.07 milj (5000 km)
Functionele onderdelen	Montage achterevlei	Het is vereist dat originele Segway-Ninebot onderdelen worden gebruikt voor reparaties en vanvangingen.			√
	Gas en remhandels
	Montage voorwork
	Vouwmechanisme
	Montage trommelram
	Dashboard

NL

12

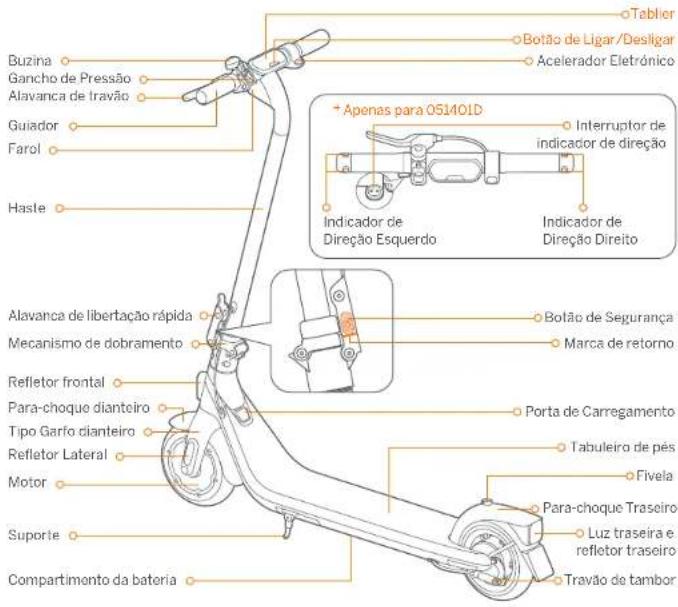

① Diagrama
