| Producttype | Elektrische step |
| Merk | Segway |
| Model | Ninebot KickScooter E2 II / E2 Plus II |
| Afmetingen (uitgevouwen) | 1081 x 475 x 1177 mm |
| Afmetingen (ingeklapt) | 1081 x 475 x 548 mm (E2 II) / 1081 x 475 x 548 mm (E2 Plus II) |
| Netto gewicht | 16,2 kg (E2 II) / 16,8 kg (E2 Plus II) |
| Maximaal laadvermogen | 90 kg |
| Aanbevolen leeftijd | 14 tot 60 jaar |
| Vereiste lengte | 130 tot 190 cm |
| Maximumsnelheid | 20 km/h (E2 II) / 25 km/h (E2 Plus II) |
| Maximale actieradius | 25 km (afhankelijk van modus en omstandigheden) |
| Maximale helling | 12 % |
| Accu | Lithium-ion 21,6 V, 220 Wh, 10,2 Ah |
| Oplaadtijd | Ongeveer 7,5 uur |
| Motor (nominaal / max) | 250 W / 450 W (E2 II) ; 300 W / 500 W (E2 Plus II) |
| Beschermingsgraad | IPX4 |
| Banden | 8,1 inch verende banden |
| Rem | Trommelrem achter |
| Connectiviteit | Bluetooth 4.0 (2,4 GHz) |
| Compatibele app | Segway-Ninebot (iOS en Android) |
| Overige functies | Richtingaanwijzers voor/achter, 3 snelheidsmodi (Eco, D, S), koplamp/achterlicht |
Veelgestelde vragen - Ninebot KickScooter E2 E II SEGWAY
Gebruikersvragen over Ninebot KickScooter E2 E II SEGWAY
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Elektrische step in PDF-formaat gratis! Vind uw handleiding Ninebot KickScooter E2 E II - SEGWAY en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Ninebot KickScooter E2 E II van het merk SEGWAY.
GEBRUIKSAANWIJZING Ninebot KickScooter E2 E II SEGWAY
Aan/uit-knop: Druk op de knop om de scooter in te schakelen; houd de knop 2 seconden ingedrukt om uit te schakelen. Wanneer de scooter is ingeschakeld, drukt u op de knop om de koplampen en het achterlicht in/uit te schakelen en drukt u twee keer om te schakelen tussen de snelheidsmodi.
Snelheidsmeter: Het toont de huidige snelheid van de scooter, inclusief foutcodes.
Wandenmodus: De koplamp en het achterlicht branden altijd en kunnen niet worden uitgeschakeld.
| Modus | Model | E2 freestandingim E2 Plus II freestandingim | Bereikon E2 II* | Bereikon E2 Plus II* | |
| E (Energiebeparend modus) | 15 km/h (9,3 mph) | 12 km/h (9,3 mph) | 25 km (15,2 mili) | 25 km (15,5 mili) | |
| D (Standardmodus) | 20 km/h (12,4 mph) | 20 km/h (12,4 mph) | 20 km (12,4 mili) | 25 km (15,5 mili) | |
| S (Sport-modia) | 20 km/h (12,4 mph) | 25 km/h (16,5 mph) | 20 km (12,4 mili) | 20 km (12,4 mili) | |
Bereiken van snelheidsmodi. Bereiken van snelheidsmodi. Getest tijdens het rijden met een volle accu, 75 ± 5 kg (165 ± 11 lb) lading, 25 ± 5 °C, 77 ± 41 °C, die de maximale snelheid van elke snelheidsmodus en gemiddeld verbruik.
Linker richtingaanwijzer: Wanneer het pictogram knippert, geeft dit aan dat de richtingaanwijzer aan de linkerkant is ingeschakeld.
Rechter richtingaanwijzer: Wanneer het pictogram knippert, geeft dit aan dat de richtingaanwijzer aan de rechterkant is ingeschakeld.
Foutmelding: Het geeft aan dat de scooter een fout heeft gedetecteerd.
Bluetooth: Het geeft aan dat de scooter is verbonden met het mobiele apparaat.
Accurarea: Het totale accuvermogen is gelijk aan 5 bar.
*Het accuvermogen is erg laag wanneer de eerste accubalk rood is. Laad uw scooter onmiddellijk op.
Vergrendelingsherinnering: Wanneer het pictogram oplicht, betekent dit dat de scooter is vergrendeld. Als er abnormale bewegingen worden
gedetecteerd, begint de scooter te piepen en zal het achterlicht knipperen.
2 Specificaties
| Item Parameter | |||
| Product | Naam | Ninobot eKICKScoffer E2 II Ninobot eKICKScoffer E2 Plus II | |
| Model | 051401D0 | 051402ET | |
| Lenght x Breedle x Hooftje | Ca. 1081 x 475 x 1177 mm (42,6 x 18,7 x 46,3 in) | Ca. 1081 x 475 x 1177 mm (42,6 x 18,7 x 46,3 in) | |
| Gcplooid: Lenght x Broodte x Hooftje | Ca. 1081 x 475 x 548 mm (42,6 x 18,7 x 21,6 in) | Ca. 1081 x 475 x 548 mm (42,6 x 18,7 x 21,6 in) | |
| Ca. 16,8 kg (37,0 lbs)Ca. 16,2 kg (35,7 | |||
| Rilder | Maximaal laadvermogen | 90 kg (198 Ibs) | |
| Aanbawlon roortijd | 14-60 jaar | ||
| Veriiste hooftje | 130-150 cm (43"~62") | ||
| Machine | Max. smelheid | Ca. 20 km/u (12,4 mph) | Ca. 25 km/u (13,5 mph) |
| Bereik bij max. smelheid | Ca. 20 km (12,4 milj.) | ||
| Max. heilingshock | Ca. 12% | ||
| Overrijdaar termin | Mestral gladde wegen of normal aafst, gesaltzerende wegen | ||
| Bedrijtemperatuur | -10-40°C (14-104°F) | ||
| Osplagtemperatuur | -10-50°C (14-122°F) | ||
| IP-klasse | IPX4 | ||
| Duur van het opladen | Ca. 7,5 uur | ||
| Batterij | Nominalie spanning | 21,6V == | |
| Max. laadspanning | 25,2V == | ||
| Laadtemperatuur | 0°C-44°C (32-111°F) | ||
| Nominalie energie | 220 Wh | ||
| Nominalie capliteit | 10,2 Ah | ||
| Batterijchoeursystem | Bescherming tegen overspanning/onderspanning/korblutting/overstronten/overstertemperatuur | ||
| Motor | Nominalia vermogen 0,25 kW, 250 W | 0,3 kW, 100 W | |
| Max. vermogen | 0,45 KW, 450 W | 0,50 KW, 500 W | |
| Lader | Model | MBW25D201DSN-EU | |
| Uitgangsvermogen | 36,5 W | ||
| Ingangsspanning | 100-240 V - 50-80 Hz | ||
| Max. utgangsspanning | 25,2 V == | ||
| Nominalie utgang | 24,2 V ==,5 A | ||
| Band | Bandon | 8,1-inch halte schokabsorberende binnerbanden | |
| Ander | Richtingenaanwijrs | Richtingenaanwijrs voor en achter | |
031: Bereik b) max. snelheid. Getest tijdens het rijden met een volle accu, 25 ± 5 kg (100 ± 11 lb) lading, 25 ± 5 °C (77 ± 41 °F), bij de maximale snelheid in gemiddelde modus. Aanvullende feiten kunnen niet worden getest vanwege de fabrieksinstellingen, en andere omstandigheden, zoals gewicht, omgevingstemperatuur, enz.
3 Certificaten
De accu voldoet aan ANSI/CAN/UL-2271
Nalevingsverklaring voor de Europese Unie
Dit symbool op het product of op de verpakking geeft aan dat dit gebruikte elektrische en elektronische product niet samen
met ongesorteerd huishoudelijk afval mag worden weggegooid. Voor een juiste verwerking is het uw verantwoordelijkheid om uw
de volksgezondheid en het milieu, die zich zouden kunnen voordoen in geval van onjuiste afvalverwerking.
Bij onjuiste verwijdering van dit afval kunnen sancties volgen, in overeenstemming met uw nationale wetgeving.
Neem contact op met uw gemeente voor meer informatie over het dichtstbijzijnde inzamelpunt.
Informatie over batterijrecycling voor gebruikers
Dit betekent dat batterijen en accu's aan het einde van hun levensduur niet mogen worden gemengd met het ongesorteerde afval. Uw hulp is een belangrijk onderdeel van de inspanning om de impact van batterijen en accu's op het milieu en de menselijke gezondheid te verminderen. Voor correcte recycling kunt u dit product of de batterijen die het bevat gratis inleveren bij uw leverancier of bij een aangewezen inzamelpunt.
Door dit product op de juiste wijze te verwijderen, spaart u waardevolle hulpbronnen en voorkomt u mogelijke negatieve gevolgen voor
de volksgezondheid en het milieu, die zich zouden kunnen voordoen in geval van onjuiste afvalverwerking.
Richtlijn voor radioparatuur
Ninebot (Changzhou) Tech Co., Ltd. verklaart hierbij dat dit in dit deel genoemde product voldoet aan de essentiële vereisten en andere relevante bepalingen van de richtlijn voor radioapparatuur 2014/53/EU.
Richtlijn inzake de beperking van het gebruik van bepaalde gevaarlijke stoffen (RoHS)
Ninebot (Changzhou) Tech Co., Ltd. verklaart hierbij dat dit hele product, inclusief onderdelen (kabels, snoeren, enzovoort), voldoet aan
de vereisten van de RoHS-richtlijn 2011/65/EU en de gedelegeerde wijzigingsrichtlijn (EU) 2015/863 van de Commissie inzake de
beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur. Conformiteitsverklaring of RoHS 30
Machinerichtlijn
Ninebot (Changzhou) Tech Co., Ltd. verklaart hierbij dat het in dit deel genoemde product voldoet aan de essentiële vereisten en andere relevante bepalingen van de machinerichtlijn 2006/42/EG.
Gevolmachtigde vertegenwoordiger voor de EU:
Dynamosstraat 7, 1014 BN Amsterdam, Nederland.
Ninebot (Changzhou) Tech Co., Ltd. verklaart hierbij dat de productmodellen: 0514010D, 051402EE voldoen aan de essentiële vereisten en andere relevante bepalingen van de Richtlijn voor radioapparatuur 2014/53/EU, de machinerichtlijn 2006/42/EG, en de RoHS-richtlijn 2011/65/EU en de wijziging Gedelegeerde Richtlijn (EU) 2015/863 van de Commissie.
De conformiteitsverklaring kan worden geraadpleegd op het volgende adres: https://eu.cn.scgway.com/instruction Manuals
| Bluetooth | Frequenlieband(en) | 2,4000-2,4835 GHz |
| Max. RF-vermogen | 20 mW |
Handelsmerk
Ninebot is http://ninebot.net (Beijing) Tech Co., Ltd; Segway en het Rider Design zijn de geregistreerde handelsmerken van Segway Inc., App Store en Apple Logo zijn handelsmerken van Apple Inc. Google Play en het Google Play logo zijn handelsmerken van Google LLC. Het Bluetooth woordmerk en logo's zijn geregistreerde handelsmerken die eigendom zijn van Bluetooth SIG, Inc. en elk gebruik van dergelijke merken door Segway-Ninebot is onder licentie. Andere handelsmerken en handelsnamen zijn die van hun betreffende eigenaars.
We hebben geprobeerd om beschrijvingen in instructies op te nemen voor alle functies van de KickScouter op het moment van afdrukken. Vanwege de constante verbetering van productkenmerken en wijzigingen van ontwerpen, zal uw KickScouter enigszins afwijken van de afbeelding in dit document. Scan de QR-code of ga naar de Apple App Store (iOS) of de Google Play Store (Android) om de app te downloaden en te installeren.
Houd er rekening mee dat er verschillende Segway- en Ninebot-modellen zijn met verschillende functies en dat sommige van de hierin genoemde functies mogelijk niet van toepassing zijn op uw voertuig. De fabrikant behoudt zich het recht voor om het ontwerp en de functionaliteit van het KickScooter-product en de documentatie zonder voorafgaande kennisgeving te wijzigen.
© 2024 Ninebot (Beijing) Tech Co., Ltd. Alle rechten voorbehouden. (De Segway-Ninebot-app kan KickScooter ondersteunen met ingebouwde Bluetooth)
Vaak voorkomende fouten
| Mogelijk oerzahlen/Outcome Opflussing | ||
| 10 | Bluetooth-communicatizing | Controler de aandsluiting van de communicatiezaad van het dashboard en de besturfuiingskapel of neem contact op met de dienst na verkoop of een erkende dealer. |
| 11 | Abnormale bemonstering 1A festeroom van de motor | Neem contact op met de klantendienst of erkende dealer. |
| 12 | Abnormale bemonstering 1B festeroom van de motor | |
| 13 | Abnormale bemonstering 1C festeroom van de motor | |
| 14 | Abnormale bemonstering hall-sensor gasheldel | Controler de gasheldin is gelepen bij het inschaken, of neem contact op met de client na verkoop of een erkende dealer. |
| 15 | Abnormale bemonstering hall-sensor rem | Controler de rehemendel in is gelepen bij het inschaken, of neem contact op met de met de client na verkoop of een erkende dealer. |
| 24 | Abnormale standardspanning | Controler of de draad die verbonden is met de acculabel en de regelaar los zit, of neem contact op met oo dienst na verkoop of een erkende dealer. |
| 26 | Abnormaal schrijven/lozen van gegevons | Neem contact op met de klantendienst of erkende dealer. |
| 31 | Onjuste werkling FLASH | |
| 35 | Standaard S/N | Controler of de S/N van de KickScooter de standard S/N is. |
| 39 | Abnormale accutemperatuur | Controler de werkongveig van de accu of neem contact op met de dienst na verkoop of een erkende dealer. |
| 40 | Abnormale temperatuur regelaar | De temperatuur van de regelaar is te hoog, neem contact op met de dienst na verkoop of een erkende dealer. |
| 41 | Abnormale motortemperatuur | Neem contact op met de klantendienst of erkende dealer. |
| 42 | Motor nicht gefalibriereid | |
| 45 | Abnormale bemonstering busstroom | |
| 50 | Verlies van de motorfase | Controler of de draad die verbonden is met de motor en de regelaar loz zit of neem contact op met de dienst na verkoop of een erkende dealer. |
| 52 | Motor tot stilssland gekommen | Controler de KickScooter overbelast is of neem contact op met de dienst na verkoop of een erkende dealer. |
NL

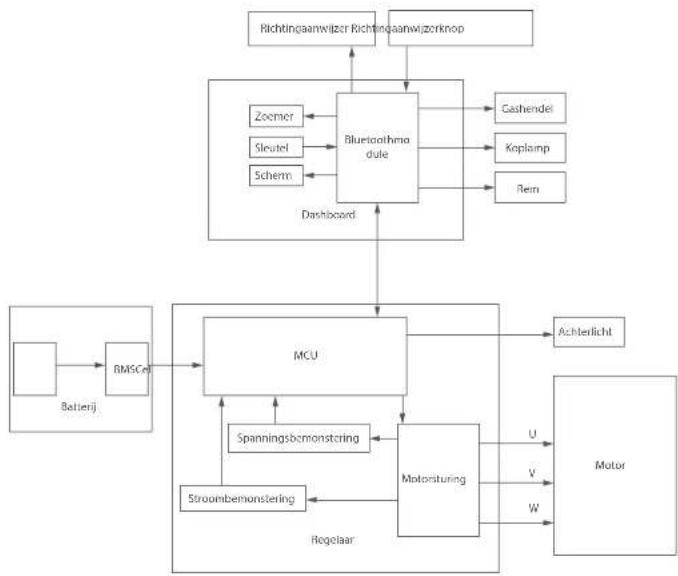

6 Bedradingsschema
07
7
Aanbevolen onderhoudsschema
Om veiligheid te garanderen, zijn dagelijkse zorg en regelmatig onderhoud essentieel. U, de eigenaar, hebt controle over hoe vaak u de scooter gebruikt, hoe hard u hem gebruikt en waar u hem gebruikt. Het is de verantwoordelijkheid van de eigenaar om regelmatig controles uit te voeren en uw scooter naar een erkend servicecentrum te brengen voor inspectie en onderhoud. Raadpleeg het onderhoudsschema hieronder.
Opmerking: Dit onderhoudsschema brengt servicekosten in rekening.
| Item Onderdeck | Onderhoadsmathode | Elle 3maßanden | Elle 6maßanden ofelker500 km (310migg) | N/A 2 pair ofen totalaiklometastand>5,000 mm/1.07migg | |
| Onderhoud houdtige | Onderdelen houdtige | Gesamt ein zahle, natür dieck am het houdtige sconn im wagen. | √ | √ | √ |
| Bandenslitage | Controler ou de hardan genarantien, verworred von zamtenlich vorsenden,zirgen. | √ | √ | ||
| Schroven op de bovenkant van de slang | Draak de schroven op die gespeciali aan het voorgestelle koppel is 5,5 + 0,3 Nm. | √ | √ | √ | |
| Draak de schroven op die gespeciali aan het voorgestelle koppel is 2 + 0,1 Nm. | |||||
| Draak de schroven op die remerdelsvast het voorgestelle koppel in 5 ± 0,1 Nm. | √ | √ | |||
| Draak de schroven aan de bovenkant van de slang vast. Het voorgestelle koppel is 2 + 0,1 Nm. | |||||
| Inspectifunctifune | Nastrinor | Om to accederer on an to remanon, controlert zu of de nastrinor is wastgelopen of aornainale gelaten makeslart. | √ | √ | |
| Onderhoud van het achechterw | Controler ou het achechterw wasteloopf of wankel, olf de as ulbalfis. | √ | √ | ||
| Trammltreit | Ith Draai aan het achechterw, het dreai normal, het achechterw mag net vartdaten of abnormale gelaten makesenOpworking. Licht geldelt haften genood op de pigtogrand. Als die trommeterm echter vesh alalais maatig ikzijns het reminen, momen dan contact op met de klamentervice.20 Kille is de rennerdeil, het achechterw stout met bewegaten. | √ | √ |
41.
08
| Ilem Onderdee | Onderhoudsmedizin | Ecole 3manden | Elle 6manden of atok500 km (3/10mile) | No 2 Jahre oen totale klimateratanz >500km (3,107mile) |
| Inspecifieinde | Koplamp Controller de kopamp en ijck of deze holder brandt. | ✓ | ✓ | |
| RichtungsinwirzenZet de schakelaar van de richtingaanwijzers respectieverlijk aan links / rechts, controller of de richtingaanwijzers aan de linker-/rechtkerk normaal knippenen. | ✓ | ✓ | ||
| Dashboard Zet do: scooter aan het dashboard verwart aan behoren. | ✓ | ✓ | ||
| GashendelHoud het gespedaal ingledukt om laat het volvolutgens los en controloep op accederatie en verteilag. | ✓ | ✓ | ||
| FoufdetecieNaat het verbinden met de Segway Nirebot app:1) Werk de firmware bij waar die rijnuiwete versie;2) Controller de de medling van de ijbefontende bekwote en moijelfoortzaken weingevegen zal worden wanner de scooter een bot detectiert. | ✓ | ✓ | ||
| Bezig met oplaidenLaat de scoter op:1) Controller of het huidige accuvermögen op het dashboard vordt weingevegen;2) Controller de LED-indicator op de acclulator. Opladen rood, Volfedig oppleader: groen. | ✓ | ✓ | ||
| KnappenDrukt op schakai de knap 3 koer in zander storing. | ✓ | ✓ | ||
| StuarinrichtingTost met linksen en rechte bochten de straathork is 5%".Graten wercstand of verwartig bij het draalen. | ✓ | ✓ | ||
| Belangrijke onderdelen | Montage accuDe accu met worden verrangen waanmer deze 500 koer is opgeladen en ontelden of wannere de totale kilometerstand更是 dan 6,213 mili (10,000 km) is.Opemoking: Het worstert aanbovelden om ernimaal per 60 dagena p te laden voor langdurige oplag. | ✓ | ||
| RepeiserHet is verzietst dat originale Segway-Nirebot onderden worden gezulukt voor reparaten en verranglogenen. | ||||
| Naaftmotor |
| Item Onderdeck | Orderhouldsmethode | Elke 3MAnder | Elke 6MAnderen ofelke500 km (310mili) | Na 2 Jahr oenan italeallamertstand >5.000 km (31.10mili) | |
| Functionelenderdelen | Montageachtenwalt | Het is vereist dat originele Segway-Ninebot onderdelen wordengebruikt voor reparabies en verwangingen. | ✓ | ||
| Gar- enremhendels | |||||
| Montagevoorwerk | |||||
| Voumechanisme | |||||
| Montagefremmelien | |||||
| Dashboard | |||||

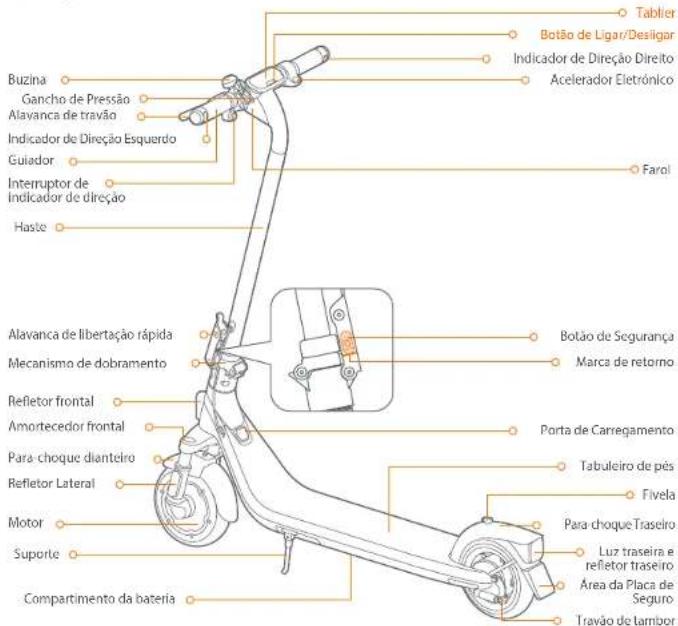

Diagrama

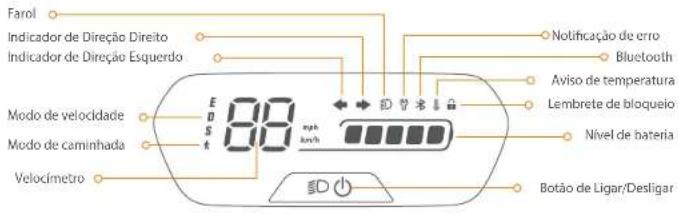

Tablier e botao de ligar/desligar
