Produkttyp	Elektroroller
Marke	Segway
Modell	Ninebot KickScooter E2 II / E2 Plus II
Abmessungen (entfaltet)	1081 x 475 x 1177 mm
Abmessungen (zusammengeklappt)	1081 x 475 x 548 mm (E2 II) / 1081 x 475 x 548 mm (E2 Plus II)
Nettogewicht	16,2 kg (E2 II) / 16,8 kg (E2 Plus II)
Maximale Nutzlast	90 kg
Empfohlenes Alter	14 bis 60 Jahre
Erforderliche Körpergröße	130 bis 190 cm
Höchstgeschwindigkeit	20 km/h (E2 II) / 25 km/h (E2 Plus II)
Maximale Reichweite	25 km (je nach Modus und Bedingungen)
Maximale Steigung	12 %
Akku	Lithium-Ionen 21,6 V, 220 Wh, 10,2 Ah
Ladezeit	Ca. 7,5 Stunden
Motor (Nenn-/Maximalleistung)	250 W / 450 W (E2 II) ; 300 W / 500 W (E2 Plus II)
Schutzart	IPX4
Reifen	8,1 Zoll mit Stoßdämpfung
Bremse	Hinterrad-Trommelbremse
Konnektivität	Bluetooth 4.0 (2,4 GHz)
Kompatible App	Segway-Ninebot (iOS und Android)
Weitere Funktionen	Vordere/hintere Blinker, 3 Geschwindigkeitsmodi (Eco, D, S), vorderes/hinteres Licht

Häufig gestellte Fragen - Ninebot KickScooter E2 E II SEGWAY

Wie hoch ist die Höchstgeschwindigkeit des Rollers?

Die Höchstgeschwindigkeit beträgt 20 km/h für das Modell E2 II und 25 km/h für das Modell E2 Plus II, je nach gewähltem Modus.

Wie wechselt man den Geschwindigkeitsmodus?

Drücken Sie den Netzschalter, um zwischen den Modi Eco (sparsam), D (Standard) und S (Sport) umzuschalten. Geschwindigkeit und Reichweite variieren je nach Modus.

Wie hoch ist die tatsächliche Reichweite?

Die maximale Reichweite beträgt 25 km unter optimalen Bedingungen (vollgeladener Akku, 75 kg, 25 °C, flaches Gelände). Sie verringert sich bei höherem Gewicht, höherer Geschwindigkeit, Steigungen und Gegenwind.

Kann der Roller bei Regen verwendet werden?

Ja, der Roller ist nach IPX4 zertifiziert, was ihn gegen Spritzwasser schützt. Vermeiden Sie jedoch starken Regen und tiefe Pfützen, um die elektronischen Komponenten zu schonen.

Wie pflegt man den Akku?

Laden Sie den Akku nur zwischen 0 und 44 °C. Lassen Sie den Akku nicht vollständig entladen. Lagern Sie ihn bei halber Ladung zwischen -10 und 50 °C. Ersetzen Sie ihn nach 500 Zyklen oder 10.000 km.

Was tun bei einem Fehlercode?

Schlagen Sie in der Bedienungsanleitung nach, um den Code zu identifizieren (z. B. 10 = Bluetooth-Fehler). Mögliche Lösungen umfassen die Überprüfung der Kabel, die Kontaktaufnahme mit dem Kundendienst oder einem autorisierten Händler. Benutzen Sie den Roller nicht mit einem Defekt.

Welches Ladegerät soll verwendet werden?

Verwenden Sie ausschließlich das Original-Ladegerät (Modell NBW25D201DSN-EU, 100-240 V, Ausgang 25,2 V/3,5 A). Nicht mit einem inkompatiblen Ladegerät laden.

Wie klappt man den Roller zusammen und verstaut ihn?

Senken Sie die Lenksäule durch Betätigung des Klapphebels ab. Klappen Sie den Lenker nach hinten. Der Roller steht dann aufrecht. Abmessungen zusammengeklappt: ca. 1081 x 475 x 548 mm.

Ist die Bremse wirksam?

Ja, die Hinterrad-Trommelbremse bietet eine progressive und zuverlässige Bremsung. Zum Bremsen betätigen Sie den linken Bremshebel. Wartung: Überprüfen Sie alle 3 Monate die Spannung und das Spiel.

Wie verbinde ich die App?

Laden Sie die Segway-Ninebot App aus dem App Store oder Google Play herunter. Aktivieren Sie Bluetooth auf Ihrem Smartphone und schalten Sie den Roller ein. Folgen Sie den Anweisungen der App zur Kopplung.

BEDIENUNGSANLEITUNG Ninebot KickScooter E2 E II SEGWAY

Der Hersteller behält sich das Recht vor, Änderungen am Produkt vorzunehmen, zukünftige Updates durchzuführen und dieses Handbuch jederzeit zu aktualisieren. Dies unterliegt der behördlichen Überprüfung und Genehmigung durch die Federal Aviation Administration. Bitte besuchen Sie www.segway.com oder prüfen Sie die neuesten Informationen zum Segway-Ninebot, um die aktuellsten Produktinformationen zu erhalten. Es sei denn, es ist anders angegeben.

Ninebot eKickScooter

Produkthandbuch

Die gezeigten Abbildungen dienen nur zur Veranschaulichung. Das tatsächliche Produkt kann abweichen.

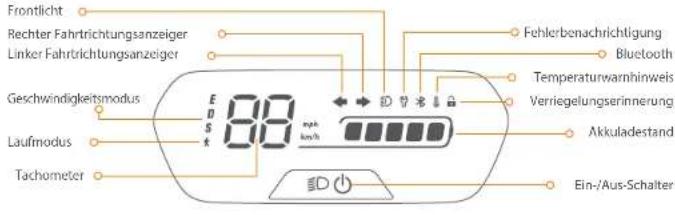

Anzeigetafel & Ein-/Aus-Schalter

Ein-/Ausschalten: Drücken Sie den Schalter, um den Roller einzuschalten. Halten Sie den Schalter 2 Sekunden lang gedrückt, um ihn auszuschalten. Wenn der Roller eingeschaltet ist, drücken Sie die Taste, um das Frontlicht und das Rücklicht ein-/auszuschalten, und drücken Sie zweimal, um zwischen den Geschwindigkeitsmodi zu wechseln.

Tachometer: Zeigt die aktuelle Geschwindigkeit des Rollers sowie Fehlercodes an.

Licht: Das Frontlicht und das Rücklicht sind immer eingeschaltet und können nicht ausgeschaltet werden.

Geschwindigkeitsmodus: Es sind 3 Modi verfügbar. Die Höchstgeschwindigkeit ist wie folgt:

Modus	Buchwerten gewichtete für D.I.1:1:2018			Reinhalten E2 II*	Reinhalten E3 Plus III*
	E (Insgesamtmodus)	15 mm/h (9,3 mph)	15 mm/h (9,3 mph)	25 km (15,5 Meilen)	25 km (15,5 Meilen)
D (Standardmodus)	20 mm/h (12,4 mph)	20 mm/h (12,4 mph)	20 km (12,4 Meilen)	20 km (12,4 Meilen)	25 km (15,5 Meilen)
S (Sport-Modus)	20 mm/h (12,4 mph)	25 km/h (12,4 mph)	20 km (12,4 Meilen)	20 km (12,4 Meilen)	20 km (12,4 Meilen)

Reichweiten der Geschwindigkeitsmodi: Gemessen während der Fahrt mit vollem Akku, 75 ± 5 kg (165 ± 11 lb) Fahrergewicht, 25 ± 5 °C (77 ± 41 °F) bei maximaler Durchschnittsgeschwindigkeit jedes Geschwindigkeitsmodus auf Asphalt. Blinkt dieses Symbol, bedeutet dies, dass die Fahrtrichtungsanzeiger auf der linken Seite eingeschaltet sind. Blinkt dieses Symbol, bedeutet dies, dass die Fahrtrichtungsanzeiger auf der rechten Seite eingeschaltet sind. F 17 2: Temperaturwarnung: Zeigt an, dass die Temperatur in den normalen Bereich zurückgekehrt ist. Bluetooth: Zeigt an, dass der Roboter erfolgreich mit dem Mobilgerät verbunden wurde. Akkustand: Die Gesamtleistung des Akkus liegt bei 5 Balken. Die Akkuleistung ist sehr gering, wenn der erste Akkubalken rot ist. Bitte laden Sie Ihren Roller sofort auf. Verriegelungsverzinsung: Wenn das Symbol aufleuchtet, bedeutet dies, dass der Roller verriegelt ist. Bei abnormen Bewegungen beginnt der Roller zu piepen und das Rücklicht blinkt.

2 Technische Daten

	Position Parameter
Produkt	Name	Ninebot cKick Scooter E2 II	Ninebot cKick Scooter E2 Plus II
	Modell	051401D0	051402EE
	Länge x Breile x Höhe	Ca. 1081 x 475 x 117 mm (42,6 x 18,7 x 46,3 in)	Ca. 1081 x 475 x 117 mm (42,6 x 18,7 x 46,3 in)
	Tingelkappt Länge x Breile x Höhe	Ca. 1081 x 475 x 548 mm (42,6 x 18,7 x 21,6 in)	Ca. 1081 x 475 x 548 mm (42,6 x 18,7 x 21,6 in)
			Ca. 16,8 kg (37,0 lbs) Ca. 16,2 kg (35,7 lbs)
Fahrer	Max. Traglast	90 kg (198 lbs)
	Empfehltenes Alter	14-60 Jahre alt
	Erforderliche Größe	130-190 cm (43"62")
Maschine	Max. Geschwindigkeit	Ca. 20 km/h (12,4 mph)	Ca. 25 km/h (15,5 mph)
	Rückweite unter max. Geschwindigkeit1	Ca. 20 km (12,4 Meilen)
	Max. Steigerung	Ca. 12%
	Beitrahme Rettain	Molstons glattc Straβen oder normaler Asphalt, geterotte Straβen
	Tiefbeistemperatur	-10-40 °C (14-104°F)
	Lagerungsttemperatur	-10-50 °C (14-122°F)
	IP-Schutzklass	IPX4
	Dauer der Aufzuführung	Ca. 7,5 h
Atkau	Neanspannung	21,6 V =
	Max. Ladespannung	25,2 V =
	Ladetemperatur	0-44 °C (32-111°F)
	Nennertragleic	220 W
	Nenmlistung	10,2 Ah
	BMS (Atkummanagemontsystem)	Schutz gegen Überspannung/Unterspannung/Kurzschluss/Überstrom/Übertemperatur
Motor	Neinleitung 0,25 kW, 250 W		0,3 kW, 300 W
	Max. Leistung	0,45 kW, 450 W	0,50 kW, 500 W
Ladegerät	Model	NBW25D201DSN-EU
	Ausgangsleistung	36,3 W
	Eingangsspannung	100-240 V - 50-60 Hz
	Max. Ausgangspannung	25,2 V =
	Nenmlistung	24,2 V =&5 A
Reifen	Reifen	8,1 Zoll-/innerniveau reifen mit stödbämpfender Wirkung
Sonstiges	Fahrthirgungsanzeiger	Vordere und hintere Fahrtrittungsanzeiger

03 04 Unten finden Sie die Reichweite und die Gaswirkung. Ist, Anzahl der Stufen und Stopps, Umgebungstemperatur und

Zertifizierungen

Dieses Produkt ist vom TÜV Rheinland nach ANSI/CAN/UL-2272 zertifiziert.

Der Akku entspricht den UN/DOT-ULF-Vorschriften.

Der Akku entspricht den ANSI/CAN/UL-2271-Vorschriften, Konformitätserklärung der Europäischen Union.

Wichtige WEEE-Informationen

Dieses Produkt darf nicht mit dem unsortierten Hausmüll entsorgt werden. Um eine ordnungsgemäße Verarbeitung zu gewährleisten, ist es erforderlich, dass es einer getrennten Sammlung zugeführt wird.

Die ordnungsgemäße Entsorgung des Produkts trägt dazu bei, wertvolle Ressourcen zu sparen und negative Auswirkungen auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Wenden Sie sich an die zuständige Behörde, um weitere Informationen zur nächstgelegenen ausgewiesenen Sammelstelle zu erhalten.

Information zum Batterierecycling für Benutzer

Dieses Symbol bedeutet, dass Batterien und Akkumulatoren am Ende ihrer Lebensdauer nicht mit unsortiertem Hausmüll vermischt werden dürfen. Die Teilnahme ist ein wichtiger Teil der Bemühungen, die Auswirkungen von Batterien und Akkumulatoren auf die Umwelt und die menschliche Gesundheit zu minimieren. Für ein ordnungsgemäßes Recycling können Sie das Produkt oder die darin enthaltenen Batterien oder Akkus den Händlern übergeben oder an eine dafür vorgesehene Sammelstelle zurückgeben.

Die ordnungsgemäße Entsorgung liegt zwischen 1 und 2, die sichere Ressourcen von der Gesellschaft entfällt.

Es gilt das getrennte Sammelsystem für Altbatterien und Akkumulatoren.

Bitte entsorgen Sie Batterien und Akkus ordnungsgemäß bei Ihrer örtlichen kommunalen Sammel-/Recyclingstelle.

Funkanlagenrichtlinie

Hiermit erklärt Ninebot (Changzhou) Tech Co., Ltd., dass das in diesem Abschnitt aufgeführte Produkt den grundlegenden

Anforderungen und anderen relevanten Bestimmungen der Funkanlagenrichtlinie 2014/53/EU entspricht.

Richtlinie zur Einschränkung der Verwendung bestimmter gefährlicher Stoffe (RoHS)

Ninebot (Changzhou) Tech Co., Ltd. erklärt, dass das gesamte Produkt (einschließlich der Teile, Kabel, Leitungen usw.) den Anforderungen der RoHS-Richtlinie 2011/65/EU und der Änderung der Delegierten Richtlinie (EU) 2015/863 der Kommission entspricht.

Einschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten [RoHS-Neufassung" oder "RoHS 2.0"] erfüllt.

Maschinenrichtlinie

Hiermit erklärt Ninebot (Changzhou) Tech Co., Ltd., dass das in diesem Abschnitt aufgeführte Produkt den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Maschinenrichtlinie 2006/42/EG entspricht.

Bevollmächtigter Vertreter (EU)

Segway-Ninebot Europa

Dynamostraat 7, 1014 BN Amsterdam, Niederlande.

Ninebot (Hangzhou) Ltd. erklärt hiermit, dass das Produktionsmodell 051401/03, 051402/20 den grundlegenden Anforderungen an die Gesundheit und die Sicherheit der Benutzer und der RoHS-Richtlinie 2011/65/EU und der Änderung der Delegierten Richtlinie (EU) 2015/862 entspricht.

Die Konformitätserklärung kann unter folgender Adresse eingesehen werden: https://eu.cn.segway.com/instruction/manuals

Bluetooth	Frequenzband/ bändcr	2,4000-2,4835 GHz
	Max. RF-Leistung	20 mW

Marke

Ninobot ist eine Marke von Nobot (Beijing) Tech Co., Ltd.; Segway und das Ninebot Design sind eingetragene Marken von Segway Inc. App Store und Apple Logo sind Marken von Apple Inc. Google Play und das Google Play-Logo sind Marken von Google LLC. Die Bluetooth-Wortmarke und -Logos sind eingetragene Marken im Besitz von Bluetooth SIG, Inc. und jede Verwendung dieser Marken durch Segway-Ninebot erfolgt unter Lizenz. Andere Marken und Handelsnamen sind Eigentum der jeweiligen Inhaber.

Wir haben versucht, Beschreibungen und Anwendungen für die vollen Funktionen des KickScooters zum Zeitpunkt des Drucks aufzunehmen. Aufgrund ständiger Verbesserung der Produkteigenschaften und von Designänderungen kann der KickScooter noch leicht von dem in diesem Dokument beschriebenen Produkt abweichen. Scannen Sie den QR-Code oder besuchen Sie den App Store (iOS) oder den Google Play Store (Android), um die App herunterzuladen und zu installieren.

Bitte beachten Sie, dass es zahlreiche Segway- und Ninebot-Modelle mit unterschiedlichen Funktionen gibt und dass einige der hier genannten Funktionen für Ihr Modell möglicherweise nicht zutreffend sind. Der Hersteller behält sich das Recht vor, Design und Funktionalität des KickScooter-Produkts sowie die Dokumentation ohne vorherige Mitteilung zu ändern.

2024 Ninebot (Beijing) Tech Co. Ltd. Alle Rechte vorbehalten.

Die Segway Ninebot App kann KickScooter mit integriertem Bluetooth unterstützen.

Häufige Fehler

	Mögliche Ursachen/fählercode Lösung
10	Bluetooth-Kommunikationsfehler	Überprüften Sie den Anschluss des Kommunikations- und Steuerkabels der Anzeigelataf, oder wenden Sie sich an den Kundendienst oder einen autorisierten Händler.
11	Anomale 14 Phasenstrom Abzutzung des Motors	Büte wenden Sie sich an den Kundendienst oder einen autorisierten Händler.
12	Anomale 18 Phasenstrom Abzutzung des Motors
13	Anomale 10 Phasenstrom Abzutzung des Motors
14	Anomale Abzutzung des Gasgrift-Halls	Präfen Sie, ob der Gasgrift beim Bischalten geoblast ist, oder wenden Sie sich an den Kundendienst oder einen autorisierten Händler.
15	Anomale Abzutzung des Brems-Halls	Präfen Sie, ob der Bremshebel beim Bischalten besteht wird, oder wenden Sie sich an den Kundendienst oder einen autorisierten Händler.
24	Anomale Standardspannung	Präfen Sie, ob das mit dem Akkubadit und dem Controller verbundene Kabel lockiert ist, oder wenden Sie sich an den Kundendienst oder einen autorisierten Händler.
26	Anomales Schreiben/Leisen von Daten	Büte wenden Sie sich an den Kundendienst oder einen autorisierten Händler.
31	Fällischer FLASH-Betrieb
35	Standard Seri recknummer	Präfen Sie, ob die Seriennummer des Kick Scooters die Standard-Seriennummer ist.
39	Anomale Akkuttemotur	Präfen Sie die Abzugsunabhängigkeit des Aktiva, oder wenden Sie sich an den Kundendienst oder einen autorisierten Händler.
40	Anomale Temperaturdes Controllers	Die Temperatur des Controller ist zu hoch, wenden Sie sich beeite an den Kundendienst oder einen autorisierten Händler.
41	Anomale Motortemperatur	Büte wenden Sie sich an den Kundendienst oder einen autorisierten Händler.
42	Motor nicht kalibriert
45	Anomale Abzutzung des BUS-Stroms
50	Verlust der Motorphase	Präfen Sie, ob das mit dem Motor und dem Controller verbundene Kabel lockiert ist, oder wenden Sie sich an den Kundendienst oder einen autorisierten Händler.
52	Motor abgewirgt	Präfen Sie, ob der Kick Scooter überleitet ist, oder wenden Sie sich an den Kundendienst oder einen autorisierten Händler.

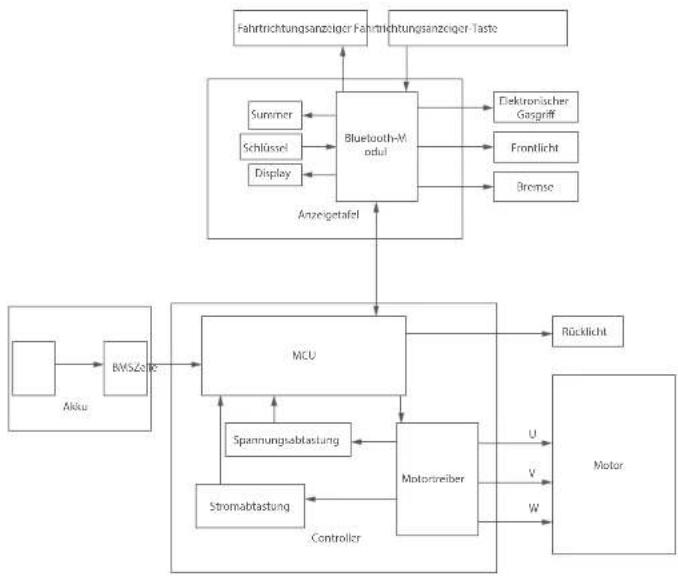

Schaltplan

Empfohlener Wartungsplan

Um sicheres Fahren zu gewährleisten, sind tägliche Pflege und regelmäßige Wartung unerlässlich. Sie als Eigentümer haben die Kontrolle und das Wissen darüber, wie Sie die Reifen fahren, warten und sie benutzen. Es liegt in der Verantwortung des Eigentümers, regelmäßige Kontrollen durchzuführen und den Roller zur Inspektion und Wartung in ein autorisiertes Servicecenter zu bringen. Bitte beachten Sie den unten stehenden Wartungsplan.

Hinweis: Für diesen Wartungsplan wird eine Servicegebühr erhoben.

Position Komponente	Wartungsmethode	Alle 3 Monate	Alle 6 Monate oder mehr als 1000 Monaten	Nach 1 Jahr oder darüber gesamt 5.000 Monaten
Wartung des Hauptmaßnahm	Teil des Haushalteimens	Wöchen Sie den Haushalteimens mit einem weiten, leuchten Tuch ausber.	✓	✓
	ReifenverschüsseB	Proßen Sie, ob die Reifen/Issig, verfortmet oder stark abgenutzt sind.	✓	✓
	Schnauben an der Lenkstange ohne	Ziehen Sie die sichsches Schrauben fest, mit denen der Lonien und die Lenkstange befristigt sind. Das empfehlte Drehmagent mitbetrag 5,5 ± 0,3 N.m.	✓	✓
		Ziehen Sie die Schrauben am elektronischen Gasgriff fest. Das empfehlte Drehmagent mitbetrag 2 - 0,1 N.m.
		Ziehen Sie die Schrauben an den Brembohmert fest. Das empfehlte Drehmagent mitbetrag 5 - 0,7 N.m.
		Ziehen Sie die Schrauben an den Lenkstange ohne fest. Das empfehlte Drehmagent mitbetrag 2 - 0,1 N.m.
Funktionprüfung	Rathenaibemotor	Proßen Sie beim Beschleugen und Abhrensen, oh der Radwahensmotor blockiert ist oder ungewählliche Gerätes von sich glbt.	✓	✓
	Wartung der Hinterndürer	Proßen Sie, ab das Hinterrad blockiert oder wacht nicht oder die Achwelle unausgepflichtet ist.	✓	✓
	Trammalbemsee	1) Dieren Sie das Hinterrad, es stichtim sich normal. Das Hinterrad dar nicht blockieren oder ungewählliche Gerätes machen. Herwieth Leichte Gerätes beinhaltet die Fahrzeitreit. Nicht, wenn die Trammalbemsee bei dem Bremen noch rechtige Gerätes nicht werden Sie sich bieben an den Kombinierten. 2) Istzagen Sie den Brembohmert, das Hinterrad bewegt sch nicht mehr.	✓	✓
Position Komponente	Wartungsmedite	Anteile 3 Monate	Alle 6 Monate oder alle 500 km (310/Millionen)	Nicht 2 Monate oder nicht klimmiger Aktienleihungen mit dem Kriteriertag 500km (100/Millionen)
Funktionprüfung	Fronttlicht Prüfen	Sitz, ob das Fronttlicht hält lauchtet.		✓1
	Fahrzeugtschutzverziger	Stellen Sie den Fahrzeugtungsanzeisgerachter jeweils nach links/rechts um und profer Sitz, ob die Fahrzeugtungsanzeiger auf der Linken/rechts Seite normal bilgien.		✓1
	Anzeigefelat	Schalten Sie den Flüller ein, die Anzeigefelat funktionaliert einwandfrei.		✓1
	Elektronischer Gasgriff	Hatten Sie den elektronischen Gasgriff gedracht und latenten Sitz, wenn wieder los, um die Beschleunigung und das Abbernen zu überprüften.		✓1
	Fehlererkennung	Nach der Verbindung mit der Segway Ninebot App:1) Actualisierten Sie die Firmware auf die neuste Version,2) Prüften Sitz, ob die Meldung des entsprechenden Fehlercodes und der möglichen Ursachen angezeigt wird, wenn der Flüller einen Fehler feststellt.		✓1
	Aufladren	Den Flüller aufladern:1) Prüften Sitz, ob die aktuelle Akkuleistung auf der Anzeigefelat angezeigt wird,2) Prüften Sie die LED-Anzeige am Akkuladgeräte. Aufladern rot, vollständig aufgeladen: nicht.		✓1
	Tasten	Drucken Sie die Taste oder schaffen Sie im 3 Mal ohne Fühler um.		✓1
	Lenkung	Testen Sie mit Lines- und Rechtskurven oder Lenviewinkel beträgt 55%.Kein Widerlund oder keine Veränderung beim Abfalligen.		✓1

Position Komponente		Wartungsmetode	Alle 3 Monate	Mia.6 Monate oder alle 500 km (310 Monaten)	Nach 2 Jahren oder einer Gewinnabwicklung von 50000 €in 3.107 Monaten
Wichtige Teile	Baugruppe Aktu	Der Aktu muss ausgebaucht werden, wenn er 500 Mait aufgezadung und entdeckten wurde oder der Gesamtkompetenzierte mehr als 10.000 lpm (8,213 Mieten) beträgt. Hinweise Reilangfristiger Lagerung wird eine Aufwandte alle 60 Tage erpflogen.			1'
	Radmaßmotor	Für Reparaturen und Austausch müssen Originelle von Segway-Ninebot verwendet werden.
	Contrailer
Funktionale Teile	Baugruppe Hinternad	Für Reparaturen und Austausch müssen Originelle von Segway-Ninebot verwendet werden.			1'
	Elektronischer Gascriff & Brenshebel
	Baugruppe Vorderadsgabel
	Klappomechanismus
	Baugruppe Trommeltrense
	Anzeigetafel

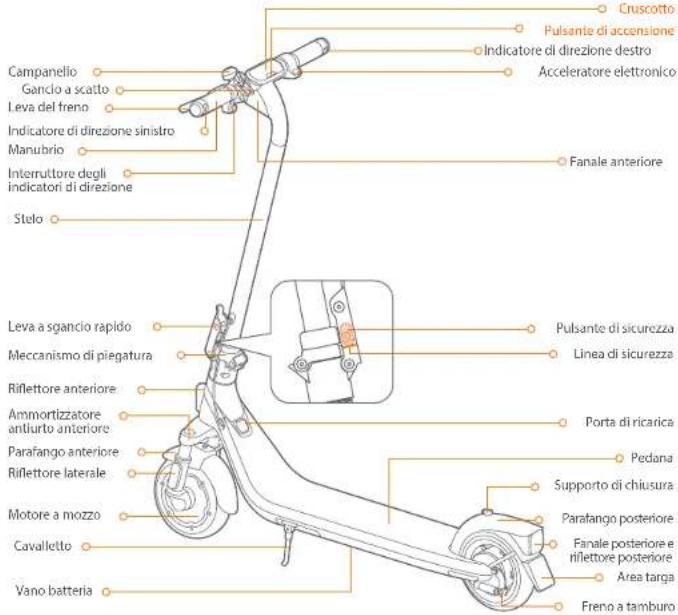

1 Diagramm
