MANUALE UTENTE Ninebot KickScooter E2 Plus SEGWAY

01

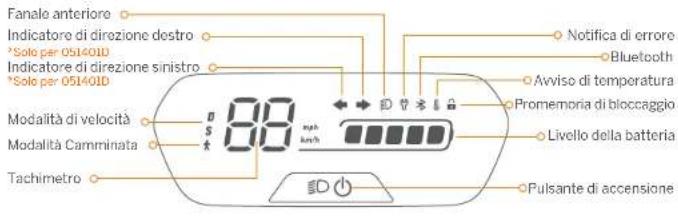

Dashboard e pulsante di accensione

Pulsante di accensione: premere il pulsante per accendere lo scooter; tenerlo premuto per 2 secondi per spognerlo. Quando lo scooter è acceso, premere il pulsante per accendere/spegnere il fanale anteriore e quello posteriore; premario due voite per passare da una modalità all'altra.
Tachimetro: visualizza la velocità attuale dello scooter e codici di errore.
Modalità Camminata: la velocità massima è pari a 5 km/h (3,1 mph).
Il faro anteriore e quello posteriore sono sempre accesi e non possono essere spenti
*Come attivare tramite l'app Segway-Ninebot: Impostazioni > Modalità Camminata.
Modifica di velocità: sono disponibili due modalità. La velocità massima e la seguento:

Modalità	Modello	Limite di velocità modello E2	Limite di velocità modello E2 Plus
D (modalità Standard)		15 km/h (9,3 mph)	20 km/h (12,4 mph)
S (modalità Sport)		20 km/h (12,4 mph)	25 km/h (15,5 mph)

Indicatore di direzione sinistro: quando l'icona lampeggia, significa che gli indicatori di direzione sul lato sinistro sono accesi.
Indicatore di direzione destro: quando l'icona lampeggia, significa che gli indicatori di direzione sul lato destro sono accesi.
Notifica di errore: indica che lo scooter ha rilevato un errore.
Avviso di temperatura. Indica che la temperatura della batteria ha ragziunto i 55 °C (131 °F) o è inferiore a 0 °C (32 °F).
- In tali caso, lo scobior non siara in grado di scobiera e normismente a non potra essare riconcens. Non utilizzando fine a quando la
temperatura hena electro valori normali.
briella della batteria, il livella di una finza della isalale inò quasi a 5 bar
*Quando la prima barra della batteria è rossa, significa che la carica della batteria è estremamente bassa. Ricaricare immediatamente le scouter.
Promemoria di bloccaggio: quando l'icona si accende, significa che lo scooter è bloccato. Se vengono rilevati movimenti anomali, lo scooter iniziera a emettere un segnale acustico e il fanale posteriore si spegnerà.

02

② Specifiche

	Vocà Parametro
Prodotto	Nome	Ninebot KickScooter E2
	Modello	0514D1E	0514Q1B 0514Q1D
	Lunghezza x larghezza x altezza	Circa 1070 x 445 x 1140 mm(42,1 x 17,5 x 44,9 in)	Circa 1070 x 473 x 1140 mm(42,1 x 18,6 x 44,9 in)
	Da plegato: Lunghezza x larghezza x altezza	Circa. 1070 x 445 x 504 mm(42,1 x 17,5 x 19,8 in)	Circa 1070 x 473 x 504 mm(42,1 x 18,6 x 19,8 in)
		Circa 14,2 kg (31,3 lb)Peso netto
Conducente	Carico utile max.	90 kg (188 lb)
	Età consigliata	14 60 anni
	Altezza necessaria	130-190 cm (4'3" -6'2")
Veicolo	Max. velocità	Circa 20 km/h (12,4 mph)
	Autonomia teoricati	Circa 25 km (15,5 mi)
	Autonomia tipica[3]	Circa 20 km (12,4 mi)
	Max. pendenza	Circa il 12%
	Terreni percornibili	Per lo più strade con fondo liscio o strade normali asfaltate
	Temperatura di esercizio	-10-40 °C (14-104 °F)
	Temperatura di conservazione	-10-50 °C (14-122 °F)
	Grado di protezione IP	IPX4
	Durata della ricarica	Circa 7,5 h
Batteria	Tensione nominale	21,6 V = =
	Max. tensione di ricarica	25,2 V = =
	Temperatura di ricarica	0-44 °C (32-111 °F)
	Energia nominale	220 Wh
	Capacità nominale	10,2 Ah
	Sistema di gestione della batteria	Protezione contro sovratensione/sottolensione/cortocircuito/sovracorrente/sovratemperatura
Motore	Potenza nominale 0,25 kW, 250 W
	Max. potenza	0,45 KW, 450 W
Cancabatterie	Modello	NBW25D20D5N EU NBW25D20D5N CUNB\25D20D5N US
	Potenza erogata	36,3 W
	Tensione di ingresso	100-240 V - 50-60 Hz
	Max. tensione di uscita	25,2 V = =
	Uscita nominale	24,2 V = = 1,6 A
Pneumatici	Pneumatici	Pneumatici ammortizzanti con cavità interna da 8,1 pollici
Altro	Indicatori di direzione	N/A	Indicatori di direzione anteriori e posteriori

1) Autonomia levear scintata durante la guida con battenia a pienta carica, con carico di 75 kg (100 L), a una temperatura di 25 °C (77°F), al 20% del avio: la media fasteste e su asaltto. 2) Autonomia tipulare sottata durante la sullia con battenia a pienta carica, con un carico di 75 kg (100 L), con a temperature di 25 °C (77°F), alla massimo valori della media e su asaltto. 3) La fattor che il trutturata la durante è tenata a come la rina con riusso di azomismo di acantiò ambientura inizi da sic.

	Voice Parametro
Prodotto	Nome	Ninebot KickScooter E2 Plus
	Modello	051402E	0514028
	Lunghezza × larghezza × altezza	Circa 1070 × 445 × 1140 mm (42,1 × 17,5 × 44,9 in)
	Dapegato Lunghezza × larghezza × altezza	Circa. 1070 × 445 × 504 mm (42,1 × 17,5 × 19,8 in)
	Peso netto	Circa 14,4 kg (31,7 lb)
Conducente	Carco utile max.	90 kg (198 lb)
	Età consigliata	14-60 anni
	Altezza necessaria	130-190 cm (4'3" -6'2")
Veicolo	Max. velocità	Circa 25 km/h (15,5 mph)
	Autonomia teoricali	Circa 25 km (15,5 mi)
	Autonomia tipica ^24	Circa 20 km (12,4 mi)
	Max. pendenza	Circa il 12%
	Terreni percorribili	Per lo più strade con fondo liscio e strade normali asfallate
	Temperatura di esercizio	-10-40 °C (14-104 °F)
	Temperatura di conservazione	-10-50 °C (14-122 °F)
	Grado di protezione IP	IPX4
	Durata della ricarica	Circa 7,5 h
Batteria	Tensione nominale	21,6 V=
	Max. tensione di ricarica	25,2 V=
	Temperatura di ricarica	0-44 °C (32-111 °F)
	Energia nominale	220 Wh
	Capacità nominale	10,2 Ah
	Sistema di gestione della batteria	Protezione contro sovratensione/sottotensione/cortocircuito/sovracorrento/sovratemperatura
Motore	Potenza nominale 0,3 kW, 300 W
	Max. potenza 0,50 kW, 500 W
Cancabatterie	Modello	NBW25D201D5N-EU	NBW25D201D5N-US
	Potenza crogata	36,3 W
	Tensione di ingresso	100-240 V - 50-50 Hz
	Max. tensione di uscita	25,2 V=
	Uscita nominale	24,2 V=1,5 A
Pneumatici	Pneumatici	Pneumatici ammortizzanti con cavità interna da 8,1 pollici

[1] Autonomia tecnica: fastata durante la guiera con batteria a piana carica, con canico di 75 kg (165 lb), a una temperatura di 25 °C (77 °F), al 70% della velocità media progressa e su esferio.
[2] Automeria lipica: testata durante la guita con batteria a piena carica, con un carico di 75 kg (265 lb), a una temperatura di 25 °C (77 °F), alla massima velocità media a su asfalto.
* Tra i fatteni che influenzano l'autonomia figurano velocita, carico, numero di avviamenti e arresti, temperatura ambiente, eco.

③ Certificazioni

Questo prodotto è certificato ANSI/CAN/UL 2272 da TÜV Rheinland.

La batteria è conforme alla normativa UN/DOT 38.3.

La batteria è conforme alla normativa ANSI/CAN/UL-2271.

Dichiarazione di conformità per l'Unione europea

Importanti informazioni in materia di rifiuti di apparecchiature elettriche ed elettroniche (RAEE)

Questo simbilo riportato sul prodotto o sulla confezione indica che i prodotti elettrici ed elettronici in uso non devono essere smaltiti con i rifiuti urbani indifferenziati. Affinché le apparecchiature vengano smaltite adeguatamente, è responsabilià delle utante prediscome la restituzione presso i punti di raccolta designati. Lo smaltimento corretto del prodotto consentira di rispermiare risorse preziose e prevenire potenziali effetti negativi sulla salute e sull'ambiente, che potrebbero altrimenti derivare da una gestione inappropriata del prodotto smaltito. Lo smaltimento errato di questo rifiuto può comportare l'applicazione di sanzioni in conformità con la legislazione nazionale. Per ulteriori informazioni sul punto di raccolta più vicino, contattare le autorità locali.

Informazioni rivolte agli utenti in materia di riciclaggio delle batterie

Questo simbolo indica che le batterie e gli accumulatori, al termine del loro ciclo di vita, non devono essere smaltiti con i rifiuti urbani indifferenziati. Il contributo dell'utente costituisce una parte importante dell'impegno volto a ridurre al minimo l'impatto di batterie e accumulatori sull'ambiente e sulla salute dell'uomo. Per un corretto riciclaggio, è possibile consegnare il prodotto e le batterie e gli accumulatori in esso contenuti al fornitore o a un punto di raccolta designato a costo zero. Lo smaltimento corretto del prodotto consentira di risparmiare risorse prezioso e prevenire potenziali effetti negativi sulla salute e sull'ambiente, che potrebbero atrimenti derivare da una gestione inspropriata del prodotto smaltto. Lo smaltimento errato di questo rifiuto può comportare l'applicazione di sanzioni in conformità con la legislazione nazionale. Eisistone sistemi di raccolta differenziata per batterie e accumulatori usati. Smaltire correttamente le batterie e gli accumulatori presso il centro di raccolta/riciclaggio dei rifiuti della propria comunità locale.

Direttiva sulle apparecchiature radio

Ninebot (Changzhou) Tech Co., Ltd. dichiara che il prodotto menzionato nella presente sezione è conforme ai requisiti essenziali e ad altre disposizioni pertinenti contenute nella direttiva sulle apparecchiature radio 2014/53/UE.

Direttiva sulla restrizione dell'uso di determinate sostanze pericolose (RoHS)

Ninebot (Changzhou) Tech Co., Ltd. dichiara che l'intero prodotto, comprese le sue varie parti (cavi, fili e altri componenti), soddisfa i requisiti della direttiva RoHS 2011/65/UE o dell'emendamento alla direttiva delegata (UE) 2015/863 della Commissione sulla restrizione dell'uso di determinate sostanze pericolose nelle appareochiature elettriche ed elettroniche ("Rifusione della direttiva RoHS" o "RoHS 2,0").

Direttiva macchine

Ninebot (Changzhou) Tech Co., Ltd. dichiara che il prodotto menzionato nella presente sezione è conforme ai requisiti essenziali e ad altre disposizioni pertinenti contenute nella direttiva macchine 2006/42/CE.

Rappresentante autorizzato UE:

Ninebot (Changzhou) Tech Co., Ltd. dichiara che i modelli del prodotto: 051401E, 051401B, 051401D, 051402E e 051402B sono conformi ai requisiti essenziali e ad altre disposizioni pertinenti contenute nella direttiva sulle apparecchiature radio 2014/53/UE, nella direttiva macchine 2006/42/CE e nella direttiva RoHS 2011/65/UE, nonché nella modifica alla direttiva delegata (UE) 2013/863 della Commissione.

La dichiarazione di conformità può essere consultata al seguente indirizzo:

https://eu-en.segway.com/instruction-manuals

Dichiarazione di conformità per il Regno Unito

Normative sulle apparecchiature radio (2017)

Ninebol (Changzhou) Tech Co., Ltd. dichiara che il prodotto menzionato nella presente sezione è conforme ai requisiti essenziali e ad altre disposizioni pertinenti contenute nelle normative sulle apparecchiature radio (2017).

Regolamenti sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed

elettroniche (2012)

Ninebot (Changzhou) Tech Co., Ltd. dichiara che l'intero prodotto, comprese le sue varie parti (cavi, fili e altri componenti), soddisfa i requisiti dei regolamenti sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche (2012).

Norme (di sicurezza) sulla fornitura di macchine (2008)

Ninebot (Changzhou) Tech Co., Ltd. dichiara che il prodotto menzionato nella presente sezione è conforme ai requisiti essenziali e ad altre disposizioni pertinenti contenute nelle norme (di sicurezza) sulla fornitura di macchine (2008).

Rappresentante autorizzato per il Regno Unito:

UKCA Experts Ltd.

Dept 302, 43 Cwston Road Carcroft, Doncaster, DN6 8DA. Regno Unito

Ninebol (Changzhou) Tech Co., Ltd. dichiarà che i modelli del prodotto: 051401B, 051402B sono conformi ai requisiti essenziali e ad altre disposizioni perlineni contenute nelle normative sulle apparecchiature radio (2017), nelle norme (di sicurezza) sulla fornitura di macchine (2008) e nei regolamenti sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche (2012). Le dichiarazione di conformità può essere consultata al seguente indirizzo: www.segway.com

Bluetooth	Banda(e) di frequenza	2,4000 2,4835 GHz
	Max. potenza RF	≤slant 1 mW

4 Marchio

Ninebot è un marché di fabbrica di Ninebot (Beijing) Tech Co., Ltd.: Segway e Rider Design sono marchi registrati di Segway Inc. App Store e il logo Apple sono marchi di Apple Inc. Google Play e il logo Google Play sono marchi di Google LLC. Il marchio denominatore e i loghi Bluetooth® sono marchi registrati di proprietà di Bluetooth SIG, Inc. Qualiasi uso di tali marchi da parte di Segway-Ninebot è concesso in licenza. A trn marchi e nomi commerciali appartengono ai rispettivi proprietari.

Il KickScooter è coperto da brevetti pertinenti. Per informazioni su tali brevetti, visitare il sito http://www.segway.com

Al momento della stampa, abbiamo cercato di includere descrizioni e istruzioni per tutte le funzioni del KickScooter. Tuttavia, a causa del costante miglioramento delle caratteristiche del prodotto e delle modifiche al design, il KickScooter acquislato dall'utente potrebbe presentare lievi differenze rispetto al veicolo illustrato in questo documento. Scansionare il codice QR o visitare l'App Store di Apple (iOS) o il Google Play Store (Android) per scaricare e installare l'App.

Si tenga presente che esistono vari modelli di Segway e Ninebot con funzioni diverse; alcune delle funzioni qui menzionate potrebbero non essere applicabili alla propria unità. Il produttore si riserva il diritto di apportare modifiche al design e alle funzionalità del prodotto KickScooter e di aggiornarne la documentazione senza alcun preavviso.

© 2023 Ninebot (Beijing) Tech Co., Ltd. Tutti i diritti riservati.

(3) Lapp Segway-Ninebot è in grado di supportare il KickScooter con Bluetooth incorporato

⑤ Guasti comuni

Codice dierrore	Possibili cause	Soluzione
10	Errore di comunicazione Bluetooth	Verificare il collegamento del filo di comunicazione del cruscotto e del cavo di controllo, oppure contattare il servizio post-vendita o un rivenditore autorizzato.
11	Campionamento anomato corrente di fase 1A del motore	Contattare il servizio post-vendita o un rivenditore autorizzato.
12	Campionamento anomato corrente di fase 1B del motore
13	Campionamento anomato corrente di fase 1C del motore
14	Campionamento anomato sensore di Hall acceratore	Verificare che l'acceleratore sia premuto quando il veicolo è acceso, oppure contattare il servizio post vendita o un rivenditore autorizzato.
15	Campionamento anomato sensore di Hall freni	Verificare che la leva del freno sia premuto quando il veicolo è acceso, oppure contattare il servizio post-vendita o un rivenditore autorizzato.
24	Tensione predefinita anomala	Verificare che il filo collegato al cavo della batteria e al controller non sia allentato, oppure contattare il servizio post vendita o un rivenditore autorizzato.
26	Scrittura/lettura anomala dei dati	Contattare il servizio post vendita o un rivenditore autorizzato.
31	Funzionamento non corretto FLASH
35	5/N predefinito	Controllare che l'IS/N del KickScooter sia quello predefinito.
39	Temperatura anomala della batteria	Controllare l'ambiente operativo della batteria, oppure contattare il servizio post vendita o un rivenditore autorizzato.
40	Temperatura anomala del controller	La temperatura del controller è eccessivamente elevata, contattare il servizio post-vendita o un rivenditore autorizzato.
41	Temperatura anomala del motore	Contattare il servizio post-vendita o un rivenditore autorizzato.
42	Motore non calibrato
45	Campionamento anomato corrente bus
50	Perdita di fase dei motore	Verificare che il filo collegato al motorze e al controller non sia allentato, oppure contattare il servizio post-vendita o un rivenditore autorizzato.
52	Motore in stallo	Verificare che il KickScooter non supporti un carico accessivo, oppure contattare il servizio di assistenza o un rivenditore autorizzato.

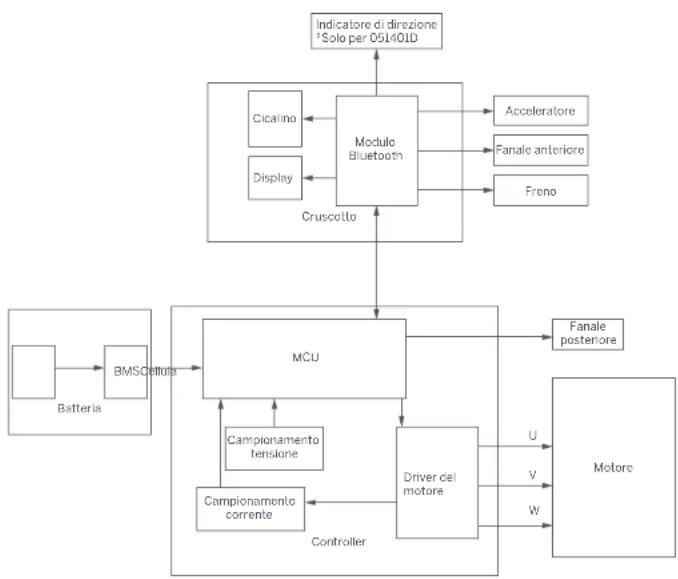

⑥ Schema di cablaggio

⑦ Programma di manutenzione consigliato

Per garantire una guida sicura, sono essenziali una cura quotidiana e una manutenzione regolare. Il proprietario ha il controllo dello scooter e ne conosce la frequenza, l'intensità e i luoghi di utilizzo. È responsabilità del proprietario eseguire controlli regolari e portare lo scooter presso un centro servizi autorizzato per i controlli e la manutenzione. Consultare il programma di manutenzione riportato di seguito.

Nota: Il programma di manutenzione prevede un costo di servizio.

Voice Componente	Metodo di manutenzione	Ogni 3 mesi	Ogni 5 mesi o osni 500 km (3,0 ml)	Copo 2 anni o dopo aver raggiunto un annamtraggia totale >6.000 km (3,03 ml)
Manutenzione del corpo centrale	Parti dal corpo centrale	Utilizzare un panno morbido e umido per pulire il corpo centrale del veicolo.	√	√
	Usura degli pneumatici	Controllare che gli pneumatici non siano incirinati, deformati o accossivamente usurati.		√
	Viti sulla parte superiore dello stele	Serrare le sei viti che fissano il manubrio e la stele. La coppia consigliata è pari a 5,5 ± 0,3 N·m.	√	√
		Serrare la vite dell'acceleratore. La coppia suggerita è pari a 2 + 0,1 N·m.Serrare le viti delle leve dei freni. La coppia suggerita è pari a 5 ± 0,1 N·m.Serrare le viti sulla parte superiore dello stele. La coppia suggerita è pari a 2 ± 0,1 N·m.		√
Controllo delle funzioni	Motore a mozzo	Par accolorare o discolorare, verificare che il motore a mozzo non sia bloccato o ermetta suoni anomali.		√
	Manutenzione ruota posteriore	Controllare che la ruota posteriore non sia bloccata o instabile, oppure che l'albero dell'asse non sia sbilanciato.		√
	Freno a tamburo	1) Far girare la ruota posteriore e verificare che ruoti normalmente. La ruota posteriore non deve biocarsi o ermettere suoni anomali.Nola: un leggere rumore non influisce sulle sicurezza di guida. Ma se il freno a tamburo o ornite un forle rumore quando si utilizzano i freni, contattare il servizio clienti per assistenza.2) Premare la leva del freno e verificare che la ruota posteriore si arresti.		√
Voce Componente	Metodo di manutenzione	Ogni 3 mesi	Ogni 6 mesi o ogni 500 km (310 mi)	Dopo 2 anni o dopo aver raggiunte un chiometragge totale > 0.000 km (3.107 mi)
Controllo delle funzioni	Fanile anteriore Controllare il faro anteriore e verificare che emetta una luce intense.		√	√
	Indicatori di direzione *Solo per 051401D	Spostano l'interruttore degli indicatori di direzione rispettivamente a sinistra/destra, verificando che gli indicatori di direzione sullato sinistro/destro campaggio normamente.		√
	Cruscollo	Accandere in scooter a verificare che il cruscolto turvoni connettamente.		√
	Acceleratore	Tenere premulo l'acceleratore, quindi rilasciarlo in modo da verificare l'accelerazione e la decelerazione.		√
	Rilevamento questi	Dopo la connessione all'app Segway-Ninebot:1) Aggiornare il firmovare alla versione più recente.2) Verificare che la nobifica del codice di errore corrispondente e delle possibili casea verga visualizzata quando la scoblar rileva un errore.		√
	Ricarica	Emittuata la ricarica dello scooter.1) Verificare che sul cruscolo sia visualizzato fiscale livello di carica della batteria.2) Controllare l'indicatore LED del caricabatterie. In caricoa, rosso, ricarica completata, verde.		√
	Puisanti	Promore o attivare il pulcanto 3 volte in modo continuato.		√
	Sterzo	Provare ad effettuare due a sinista e a destra l'angolo di sterzo e parla 60%.Nessure resistenza o ritardo nello sterzare.		√
Parti importanti	Gruppo batteria	La batteria deve essere sostituitta dopo aver esaguito 500 cici di carica e scarca o dopo aver superato un chilometraggio totale di 10.000 km (6.213 mi).Note: si consogla di effettuare le ricarica ogni 60 giorni per preservare la batteria al lungo.
	Controller	Per eventuali riparazioni a sosilitazioni, è necessario utilizzare parti originali Segway-Ninebol.
	Motore a mazze

Voice Componente		Motodo di manutenzione	Ogni 3 mesi	Ogni 6 mesi a ogni 500 km (3,00 mi)	Dopo 2 anni o dopo avor raggiunte un calometraggio totale > a 0,00 km (3,107 mi)
Parti funzionali	Gruppo ruola posteriore	Per eventuali riparazioni e sostituzioni, è necessario utilizzare parti originali Segway-Ninebot.			√
	Acceleratore e leve dei frieni
	Gruppo torcella anteriore
	Mecanismo di piogatura
	Gruppo freno a tamburo
	Cruscotto

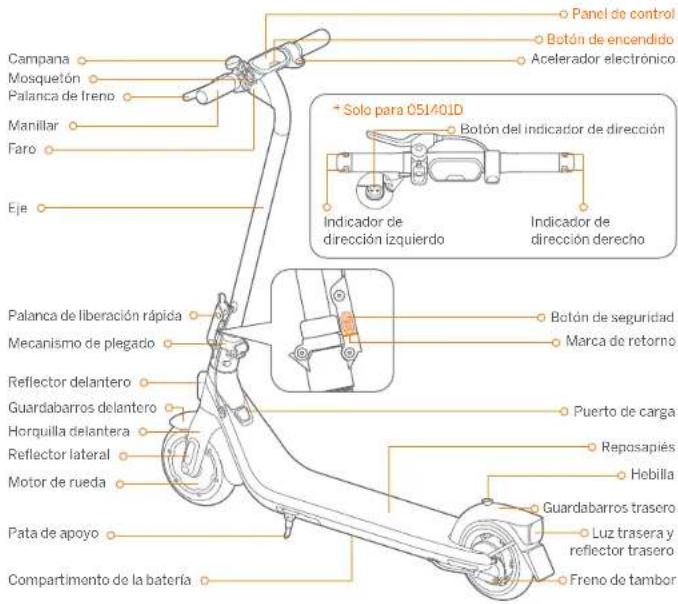

① Diagrama
