| Tipo de produto | Lixadeira vibratória |
| Marca | Bosch |
| Modelo | GSS 1601 A Multi Professional |
| Potência nominal absorvida | 180 W |
| Velocidade em vazio | 12 000 rpm |
| Frequência de oscilação em vazio | 24 000 rpm |
| Amplitude de oscilação | 1,6 mm |
| Dimensões das folhas abrasivas (auto-aderentes) | Quadrado: 115 x 107 mm; Retangular: 133 x 80 mm; Triangular: 150 x 100 mm |
| Dimensões das bases de lixagem | Quadrado: 110 x 100 mm; Retangular: 128 x 78 mm; Triangular: 150 x 100 mm (comprimento do lado) |
| Peso conforme EPTA 01:2014 | 1,2 kg |
| Tensão nominal | 230 V~ (compatível 220 V) |
| Índice de proteção | II |
| Nível de pressão sonora | 76 dB(A) (incerteza K=3 dB) |
| Nível de vibrações (aₕ) | 5,0 m/s² (incerteza K=1,5 m/s²) |
| Fixação dos abrasivos | Auto-aderente ou por grampos de aperto |
| Bases de lixagem intercambiáveis | 3 formatos: quadrado, retangular, triangular (GSS 160-1 A Multi) |
| Capacidade de aspiração | Microfiltro integrado ou conexão para aspirador externo |
| Utilização | Lixagem a seco de madeira, plástico, metal, massa e superfícies envernizadas |
| Interruptor | Liga/Desliga deslizante (posições I e 0) |
| Acessórios incluídos | Caixa do microfiltro, ferramenta de perfuração, 3 bases de lixagem |
Perguntas frequentes - GSS 1601 A Multi Professional BOSCH
Perguntas dos utilizadores sobre GSS 1601 A Multi Professional BOSCH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Lixadeira em formato PDF gratuitamente! Encontre o seu manual GSS 1601 A Multi Professional - BOSCH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. GSS 1601 A Multi Professional da marca BOSCH.
MANUAL DE UTILIZADOR GSS 1601 A Multi Professional BOSCH
Português ...... Página 26
Italiano ...... Pagina 31
Nederlands......Pagina 36
Dansk ...... Side 40
Para lijar superficies pintadas, barnizadas, o imprimaciones con masas de relleno y em- plastecido

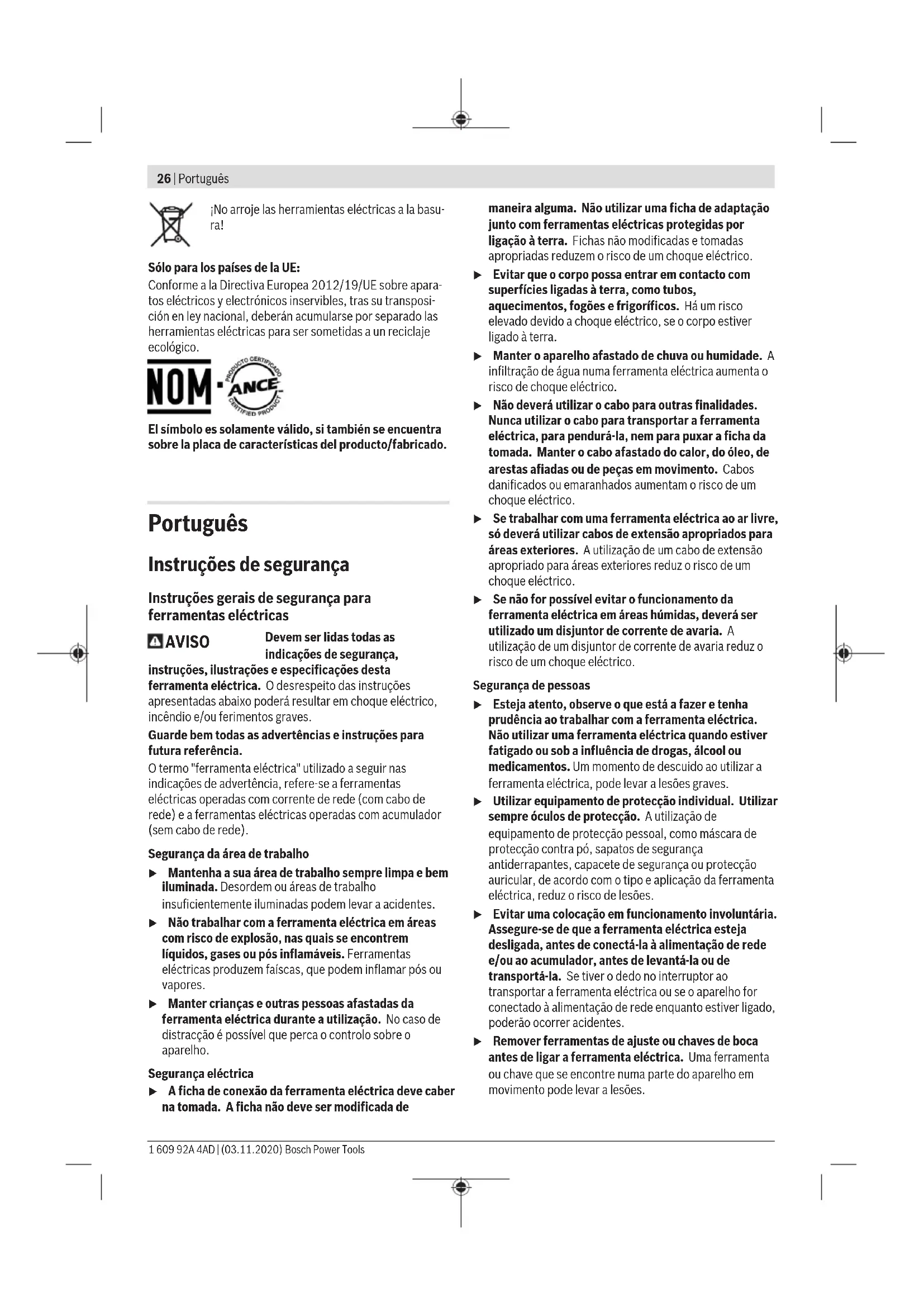

Instruções de segurança
Instruções gerais de segurança para ferramentas eléctricas
AVISO
Devem ser lidas todas as indicações de segurança,
instruções, ilustrações e especificações desta ferramenta eléctrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque eléctrico, incêndio e/ou ferimentos graves.
Guarde bem todas as advertências e instruções para futura referência.
O termo "ferramenta eléctrica" utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).
Segurança da área de trabalho
Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes.
- Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores.
▶ Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho.
Segurança eléctrica
A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de
maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico.
Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra.
▶ Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.
- Não deverá utilizar o cabo para outras finalidades. Nunca utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico.
Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico.
Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.
Segurança de pessoas
Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves.
▶ Utilizar equipamento de protecção individual. Utilizar sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões.
Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.
▶ Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões.
Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas.
Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos e roupas afastados de peças em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento.
Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.
- Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma acção descuidada pode causar ferimentos graves numa fracção de segundo.
Utilização e manuseio cuidadoso de ferramentas eléctricas
- Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada.
- Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.
Puxar a ficha da tomada e/ou remover o acumulador, se amovível, antes de executar ajustes na ferramenta eléctrica, de substituir acessórios ou de guardar as ferramentas eléctricas. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica.
▶ Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças e não permitir que as pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inexperientes.
Tratar a ferramenta eléctrica e os acessórios com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas.
▶ Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.
▶ Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.
Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.
Serviço
Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.
Instruções de segurança para lixadeira
▶ Use a ferramenta elétrica apenas para lixamento a seco. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico.
▶ Atenção, perigo de incêndio! Evite um sobreaquecimento do material de lixar e da lixadeira. Esvazie sempre o reservatório de pó antes de pausas no trabalho. O pó de lixa no saco coletor do pó, no microfiltro, no saco de papel (ou no saco do filtro ou no filtro do aspirador) pode incendiar-se sob circunstâncias desfavoráveis como faíscas ao lixar metais. Existe perigo especialmente quando o pó de lixa está misturado com restos de verniz, poliuretano ou outras substâncias químicas e o material de lixar está quente após longo período de trabalho.
Limpe com regularidade as aberturas de ventilação da sua ferramenta elétrica. A ventoinha do motor puxa pó para dentro da carcaça, e uma grande quantidade de pó de metal pode causar perigos elétricos.
▶ Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão.
▶ Espere a ferramenta elétrica parar completamente, antes de depositá-la.
Descrição do produto e do serviço
Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções pode causar choque elétrico, incêndio e/ou ferimentos graves.
Respeite as figuras na parte da frente do manual de instruções.
Utilização adequada
A ferramenta elétrica destina-se ao lixamento a seco de madeira, plástico, metal, massa de aparelhar e superfícies pintadas.
Componentes ilustrados
A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.
(1) Interruptor de ligar/desligar
28 | Português
(2) Caixa de pó completa (Microfilter System)
(3) Placa base quadrada (GSS 140-1 A/GSS 160-1 A Multi)
(4) Placa base retangular (GSS 160-1 A/GSS 160-1 A Multi)
(5) Placa base triangular (GSS 160-1 A Multi)
(6) Placa de lixar
(7) Punho (superfície do punho isolada)
(8) Parafusos para placa base (4x)
(9) Folha de lixa ^A)
(10) Barra de aperto traseira
(11) Grampo de fixação (2x)
(12) Barra de aperto dianteira
(13) Placa para furar folhas de lixa ^A
(14) Bocais de sopro
(15) Elemento do filtro (Microfilter System)
(16) Mangueira de aspiração ^A)
A) Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.
Dados técnicos
Lixadeira orbital GSS 140-1 A GSS 160-1 A GSS 160-1 A Multi
| Número de produto | 3 601 BA2 1.. 3 601 BA2 2.. 3 601 BA2 2.. | |||
| Potência nominal absorvida W 180 180 180 | ||||
| N.° de rotações em vazio r.p.m. 12000 12000 12000 | ||||
| Número de oscilações em vazio min | -1 | 24000 | 24000 | 24000 |
| Diâmetro do círculo de oscilação mm 1,6 1,6 1,6 | ||||
| Dimensões da folha de lixa | ||||
| quadrada | ||||
| -Fixação auto aderente mm 115 x 107 - 115 x 107 | ||||
| -Tensão de aperto mm 115 x 140 - 115 x 140 | ||||
| retangular | ||||
| -Fixação auto aderente mm - 133 x 80 | 133 x 80 | |||
| triangular | ||||
| -Fixação auto aderente mm -- 150 x 100 | ||||
| Dimensões da placa de lixar | ||||
| -quadrada | mm 110 x 100 - 110 x 100 | |||
| -retangular | mm - 128 x 78 | 128 x 78 | ||
| -triangular (dimensão da folha de lixa) | mm -- 150 x 100 | |||
| Peso conforme EPTA-Procedure 01:2014 | kg 1,2 1,2 1,2 | |||
| Classe de proteção | ☐/II | ☐/II | ☐/II | |
Os dados aplicam-se a uma tensão nominal [U] de 230 V. Com tensões divergentes e em versões específicas do país, estes dados podem variar.
Informação sobre ruidos/vibrações
Os valores de emissão de ruído foram determinados de acordo com EN 62841-2-4.
O nível de pressão sonora avaliado como A da ferramenta elétrica é normalmente de 76 dB(A). Incerteza K = 3 dB. O nível sonoro durante os trabalhos pode ultrapassar os valores indicados. Usar proteção auditiva!
Valores totais de vibração a_h (soma dos vetores das três direções) e incerteza K determinada segundo
EN 62841-2-4:
$$ a _ {n} = 5, 0 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}, $$
O nível de vibrações indicado nestas instruções e o valor de emissões sonoras foram medidos de acordo com um processo de medição normalizado e podem ser utilizados para a comparação de ferramentas elétricas. Também são
adequados para uma avaliação provisória das emissões sonoras e de vibrações.
O nível de vibrações indicado e o valor de emissões sonoras representam as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações e de emissões sonoras seja diferente. Isto pode aumentar sensivelmente a emissão sonora e de vibrações para o período completo de trabalho.
Para uma estimação exata da emissão sonora e de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a emissão sonora e de vibrações durante o completo período de trabalho.
Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e acessórios, manter as mãos quentes e organização dos processos de trabalho.
Montagem
- Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada.
Montar a placa base (GSS 160-1 A Multi) (ver figura A)
Desaperte por completo os 4 parafusos (8). Coloque uma placa base adequada e volte a apertar os parafusos.
Trocar a placa de lixar (ver figura A)
A placa de lixar (6) pode ser trocada se necessário.
Desaperte por completo os 4 parafusos (8) e retire a placa de lixar (6). Coloque uma nova placa de lixar (6) e volte a apertar os parafusos.
Substituir a folha de lixar
Antes de colocar uma folha de lixa nova, remova a sujidade e o pó da placa de lixar (6), p. ex. com um pincel.
Para assegurar uma aspiração de pó ideal, certifique-se de que os orifícios puncionados na folha de lixa coincidem com os furos na placa de lixar.
Folhas de lixa com fixação autoaderente (ver figura B)
Se a placa de lixar (6) estiver equipada com um tecido de fixação autoaderente, pode fixar-se de forma rápida e fácil folhas de lixa com fixação autoaderente.
Sacuda o tecido de fixação autoaderente da placa de lixar (6) antes de colocar a folha de lixa (9), para permitir uma boa aderência.
Coloque a folha de lixa (9) à face num lado da placa de lixar (6), depois coloque a folha de lixa e pressione-a bem.
Para retirar a folha de lixa (9) pegue-a pela ponta e puxe-a da placa de lixar (6).
Folhas de lixa sem fixação autoaderente (ver figuras C-E)
① Solte ambos os grampos de fixação (11) do sistema de retenção e vire-os para baixo.
② Introduza a folha de lixa (9) por baixo da régua de aperto (10). Certifique-se de que a folha de lixa (9) não é demasiado curta e está fixa de forma correta. Volte a virar o grampo de fixação (11) para a posição de partida e fixe-o.
⑧ Coloque a folha de lixa bem esticada sobre a placa de lixar (6). Prenda a parte da frente da folha de lixa por baixo do grampo de fixação dianteiro (12). Certifique-se de que a folha de lixa (9) não é demasiado curta e está fixa de forma correta. Volte a virar o grampo de fixação (11) para a posição de partida e fixe-o.
As folhas de lixa sem furos, p.ex. vendidas em rolos ou a metro, podem ser perfuradas por si com a placa para furar folhas de lixa (13), para a aspiração de pó. Para o fazer, pressione a ferramenta elétrica com a folha de lixa montada contra a placa para furar folhas de lixa (veja figura F).
Para remover a folha de lixa (9) solte ambos os grampos de fixação (11) e puxe a folha de lixa do respetivo suporte.
Seleção da folha de lixa
Estão disponíveis diversas folhas de lixar, de acordo com o material a ser trabalhado e com o desbaste desejado da superfície:
Grão
red:Wood
40-240
Para processamento de derivados de madeira
| Para lixamento prévio, por exemplo de vigas e tábuas ásperas e não planas | grosseira 40, 60 |
| Para alisar e para nivelar pequenos desníveis | média 80, 120 |
| Para o acabamento fino de lixar madeiras duras | fina 180, 240 |
white:Paint
40-240
Para o processamento de camadas de tintas e vernizes ou primeira demão como betume de enchimento e massa de aparelhar
| Para lixar tinta grosseira 40, 60 | |
| Para lixar tinta de primeira demão média 80, 120 | |
| Para o acabamento final de primeiras demãos antes de envernizar | fina 180, 240 |
Aspiração de pó/de aparas
Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto.
Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, produtos de proteção da madeira).
Material que contém asbesto só deve ser processado por pessoal especializado.
- Se possível deverá usar um dispositivo de aspiração de pó apropriado para o material.
- Assegurar uma boa ventilação do local de trabalho.
- É recomendável usar uma máscara de proteção respiratória com filtro da classe P2.
Observe as diretivas para os materiais a serem processados, vigentes no seu país.
30 | Português
▶ Evite a acumulação de pó no local de trabalho. Pós podem entrar levemente em ignição.
Aspiração integrada com caixa do pó (ver figuras G-J)
Encaixe a caixa do pó (2) no bocal de sopro (14).
O nível de enchimento da caixa do pó (2) pode ser facilmente controlado através do recipiente transparente.
Para esvaziar a caixa do pó (2) puxe a mesma rodando-a ligeiramente para trás.
Desaperte o elemento filtrante (15) da caixa do pó (2). Evvazie a caixa do pó.
Bata ligeiramente o elemento filtrante (15) sobre uma base fixa para soltar o pó. Limpe as lamelas do elemento filtrante (15) com uma escova macia.
Nota: Para assegurar uma aspiração de pó ideal, esvazie atempadamente o reservatório de pó (2) e limpe regularmente o elemento filtrante (15).
Ao trabalhar em áreas de plano vertical, segure a ferramenta elétrica de forma a que a caixa do pó (2) aponte para baixo.
Aspiração externa (ver figura K)
Insira a mangueira de aspiração (16) (acessório) no bocal de sopro (14). Ligue a mangueira de aspiração (16) a um aspirador (acessório).
O aspirador de pó deve ser apropriado para o material a ser trabalhado.
Utilize um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco.
Ao trabalhar em superfícies verticais, segure a ferramenta elétrica de modo a que a mangueira de aspiração aponte para baixo.
Funcionamento
Colocação em funcionamento
▶ Observar a tensão de rede! A tensão da fonte de corrente elétrica deve coincidir com os dados que constam na placa de características da ferramenta elétrica. Ferramentas elétricas marcadas para 230 V também podem ser operadas com 220 V.
Ligar/desligar
▶ Certifique-se de que consegue acionar o interruptor de ligar/desligar sem ter de soltar o punho.
Para ligar a ferramenta elétrica, coloque o interruptor de ligar-desligar (1) para a direita na posição "I".
Para desligar a ferramenta elétrica, coloque o interruptor de ligar-desligar (1) para a esquerda na posição "O".
Instruções de trabalho
- Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada.
- Espere a ferramenta elétrica parar completamente, antes de depositá-la.
A capacidade de demolição ao lixar é determinada essencialmente pela seleção da folha de lixa.
Apenas folhas de lixar impecáveis garantem um excelente rendimento de desbaste e a proteção da ferramenta elétrica.
Trabalhar com uma força de pressão uniforme para aumentar a vida útil das folhas de lixar.
Demasiada pressão não resulta num melhor rendimento de desbaste, mas sim num maior desgaste da ferramenta elétrica e da folha de lixa.
Jamais utilizar uma folha de lixa com a qual foi processado metal, para processar outros materiais.
Use apenas acessórios de lixar Bosch originais.
Manutenção e assistência técnica
Manutenção e limpeza
- Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada.
- Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.
Se for necessário instalar um cabo de ligação, a instalação deve ser feita pela Bosch ou por um centro de serviço autorizado para ferramentas elétricas Bosch, para evitar perigos de segurança.
Serviço pós-venda e aconselhamento
O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em:
www.bosch-pt.com
A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios.
Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caráterísticas do produto.
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E - 3E
1800 Lisboa
Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.
Tel.: 21 8500000
Fax: 21 8511096
Encontra outros endereços da assistência técnica em:
Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.
Não deitar ferramentas elétricas no lixo doméstico!
Apenas para países da UE:
De acordo com a diretiva europeia 2012/19/UE para aparelhos elétricos e eletrónicos velhos, e com as respetivas realizações nas leis nacionais, as ferramentas elétricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.
