| Өнім түрі | Діріл тегістеуіш |
| Бренд | Bosch |
| Модель | GSS 1601 A Multi Professional |
| Номиналды сіңірілген қуат | 180 Вт |
| Бос жүріс айналым саны | 12 000 айн/мин |
| Бос жүріс тербеліс жиілігі | 24 000 мин⁻¹ |
| Тербеліс амплитудасы | 1,6 мм |
| Өздігінен жабысатын тегістеу қағаздарының өлшемдері | Шаршы: 115 x 107 мм; Тікбұрыш: 133 x 80 мм; Үшбұрыш: 150 x 100 мм |
| Тегістеу табақшаларының өлшемдері | Шаршы: 110 x 100 мм; Тікбұрыш: 128 x 78 мм; Үшбұрыш: 150 x 100 мм (бүйір ұзындығы) |
| EPTA 01:2014 бойынша салмақ | 1,2 кг |
| Номиналды кернеу | 230 В~ (220 В-пен үйлесімді) |
| Қорғаныс дәрежесі | II |
| Дыбыс қысымының деңгейі | 76 дБ(А) (анықталмағандық K=3 дБ) |
| Діріл деңгейі (aₕ) | 5,0 м/с² (анықталмағандық K=1,5 м/с²) |
| Тегістеу материалдарын бекіту | Өздігінен жабысатын немесе қысқыштар арқылы |
| Алмалы-салмалы тегістеу табақшалары | 3 пішін: шаршы, тікбұрыш, үшбұрыш (GSS 160-1 A Multi) |
| Шаңсорғыш мүмкіндігі | Кіріктірілген микрофильтр немесе сыртқы шаңсорғышқа арналған қосылыс |
| Қолдану | Ағаш, пластмасса, металл, мастика және лакталған беттерді құрғақ тегістеу |
| Ажыратқыш | Сырғымалы қосу/өшіру (I және 0 позициялары) |
| Жинақтағы керек-жарақтар | Микрофильтр корпусы, тесу құралы, 3 тегістеу табақшасы |
Жиі қойылатын сұрақтар - GSS 1601 A Multi Professional BOSCH
Пайдаланушылардың сұрақтары туралы GSS 1601 A Multi Professional BOSCH
0 сұрақ осы құрылғы туралы. Білетініңізге жауап беріңіз немесе өзіңіздікін қойыңыз.
Осы құрылғы туралы жаңа сұрақ қою
Құрылғыңыздың нұсқаулығын жүктеңіз шлифовальдық машина PDF форматында тегін! Нұсқаулықтарыңызды табыңыз GSS 1601 A Multi Professional - BOSCH және электрондық құрылғыңызды қайта қолыңызға алыңыз. Бұл бетте құрылғыңызды пайдалануға қажетті барлық құжаттар жарияланған. GSS 1601 A Multi Professional брендінің BOSCH.

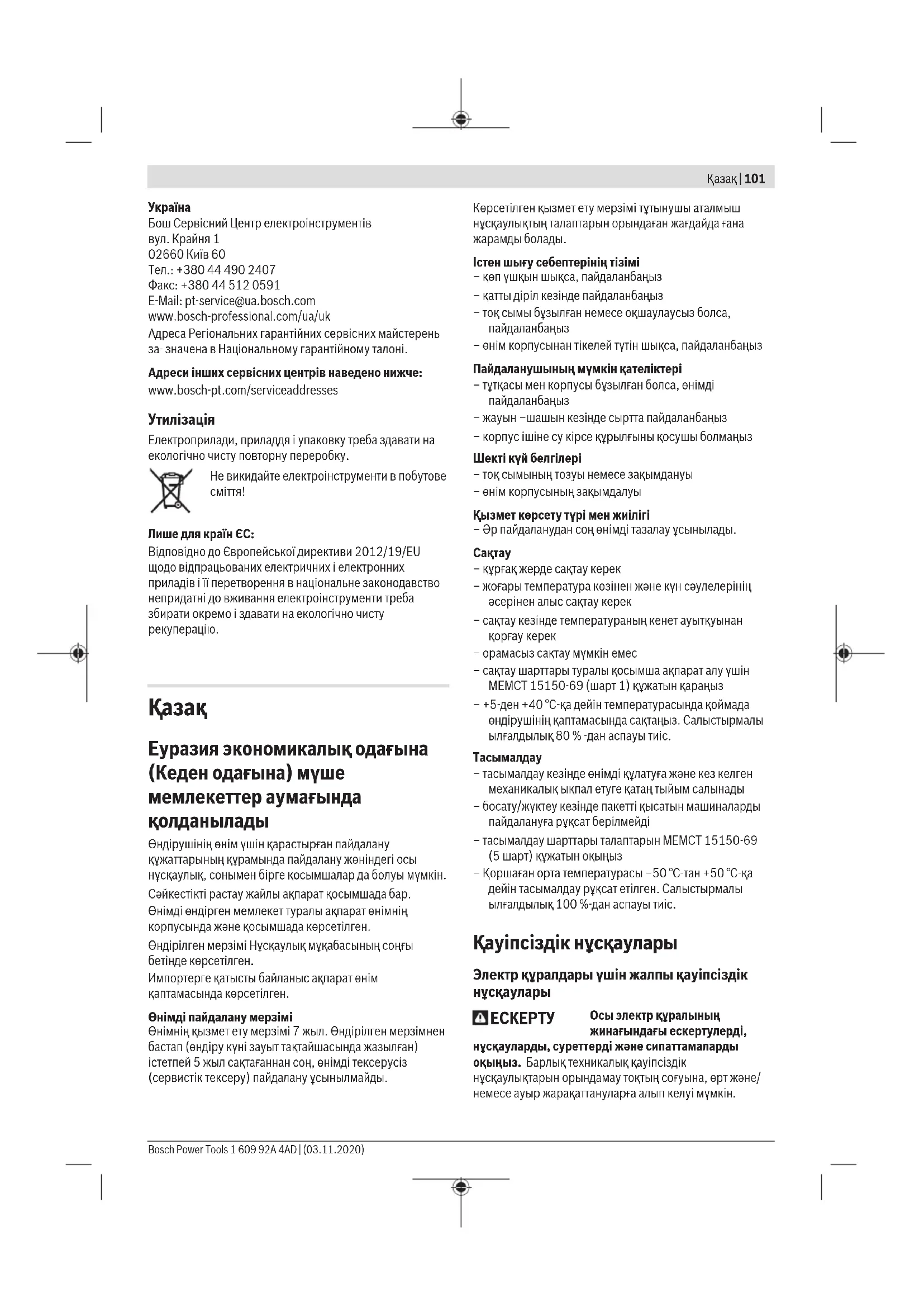

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GSS 1601 A Multi Professional BOSCH
Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында қолданылады
Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жәніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.
Сайкестікті растау жайлы акпарат косымшада бар. Өнімді өндірген мемлекет туралы акпарат өнімнің корпусында және косымшада көрсетілген.
Өндірілген мерзімі Нұсқаулық мұқабасының соңғы бетінде көрсетілген.
Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.
Өнімді пайдалану мерзімі
Өнімнің қызмет өту мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.
Көрсетілген қызмет ету мерзімі тұтынушы аталмыш нұсқаулықтың талаптарын орындаған жағдайдағана жарамды болады.
Істен шығу себептерінің тізімі
- көп үшкын шықса, пайдаланбаңыз
- қатты діріл кезінде пайдаланбаныз
– ток сымы бузылған немесе окшаулаусыз болса, пайдаланбаңыз
– өнім корпусынан тікелей түтін шықса, пайдаланбаңыз
Пайдаланушының, мүмкін қателіктері
– түткасы мен корпусы бузылған болса, өнімді пайдаланбаңыз
- жауын -шашын кезінде сыртта пайдаланбаныз
- корпус ішіне су кірсе құрылғыны қосушы болмаңыз
Шекті күй белгілері
- ток сымының тозуы немесе закымдануы
- өнім корпусының зақымдалуы
Қызмет көрсету түрі мен жилігі
- Эр пайдаланудан соң өнімді тазалау ұсынылады.
Сактау
- күрғақ жерде сақтау керек
– жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек
– сактау кезінде температураның кенет ауыткуынан корғау керек
- орамасыз сактау мүмкін емес
- сактау шарттары туралы косымша акпарат алу үшін MEMCT 15150-69 (шарт 1) кужатын караңыз
- +5-ден +40 °C-ка дейін температурасында коймада өндірушінің каптамасында сақтаңыз. Салыстырмалы ылғалдылық 80 % -дан аспауы тиіс.
Тасымалдау
- тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады
– босату/жуктеу кезінде пакетті қысатын машиналарды пайдалануға руксат берілмейді
- тасымалдау шарттары талаптарын МЕМСТ 15150-69 (5 шарт) кужатын оқыңыз
- Коршаган орта температурасы -50 °C-тан +50 °C-ка дейін тасымалдау руксат етілген. Салыстырмалы виғғалдылық 100 %-дан аспауы тиіс.
Қауіпсіздік нұсқаулары
Электр құралдары үшін жалпы қауіпсіздік нұсқаулары
ECKEPTY
Осы электр куралының жинағындағы ескертуперді,
нускауларды, суреттерді және сипаттамаларды
окыңыз. Барлық техникалық қауіпсіздік
нұсқаулықтарын орындамау токтың соғуына, өрт және/ немесе ауыр жаракаттануларға алып келуі мүмкін.
102|Қазақ
Болашак жумыстар үшін қауіпсіздік нусқаулықтары мен ескертпелерді сақтап қойыңыз.
Қауіпсіздік нұсқаулықтарында пайдаланылған Электр құрал атауының желіден куат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден куат алатын электр құралдарына (желілік кабелі жок) қатысы бар.
Жумыс орнының қауіпсіздігі
Жумыс орнын таза және жарық устаңыз. Ластанған және қараңғы жайларда сәтсіз окигалар болуы мүмкін.
Электр курылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сүйықтық, газ немесе шаң бар болғанда. Электр курал үшқындарды жасайды, ал олар шаң немесе буларды жандыруы мумкін.
Балалар мен бақылаушыларды электр құралынан алыс устаңыз. Алданулар бақылау жоғалуына алып келуі мүмкін.
Жабдык түрмыстық жағдайларда, коммерциялық аймақтарда және қоғамдық жерлерде, зиянды және қауіпті өндірістік факторлар жоқ кіші электр тутынуы бар өндірістік аймақтарында жұмыс істеу үшін арналған.
Электр қауіпсіздігі
Электр айырлары розеткаға сай боулы тиіс. Айырды ешкашан ешқандай тәрізде өзгертпеніз. Жерге косылған электр құралдарымен адаптер айырларын пайдаланбаңыз. Өзгертілмеген айырлар мен сәйкес розеткалар электр түйықталуының қауіпін темендетеді.
▶ Кубырлар, радиаторлар, плиталар мен суыткыштар сиякты жерге қосылған беттерге тимеңіз. Денеціз жерге қосылған болса жоғары ток соғу қауіпі пайда болады.
Электр куралдарды жанбырда немесе ылғалды қоршауда пайдаланбаңыз. Электр куралына кірген су ток соғу қауіпін жоғарылатады.
Кабельді тиісті болмаған ретте пайдаланбаңыз. Кабельді электр құралын тасу, көтеру немесе тоқтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, откір қырлар және жылжымалы бөлшектерден алыс ұстамаңыз. Зақымдалған немесе бытысып кеткен кабель тоқ соғу қауіпін жоғарылатады.
Электр куралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта пайдалануға жарамды кабельді пайдалану ток соғу қауіпін төмендейді.
▶ Егер электр құралын ылғалды жерде пайдалану керек болса, онда қөрғайтын өшіру құрылғысы (RCD) арқылы қөрғалған төк желісін пайдаланыңыз. RCD пайдалану төк соғу қауіпін төмендетеді.
Жеке қауіпсіздік
Электр куралды пайдалануда абай болыңыз, жұмысыңызды бақылаңыз және парасатты
пайдаланыңыз. Электр күралды шаршаған кезде немесе есірткі, алкоголь немесе дәрі әсер еткен кезде пайдаланбаңыз. Электр күралын пайдалану кезінде аңсыздық ауыр жеке жаракаттануға алып келуі мүмкін.
Жеке қоргайтын жабдықтарды пайдаланыңыз. Әрдайым кез қорғанысын тағыңыз. Шаң маскасы, сырғанбайтын қауіпсіздік аяқ киімдері, шлем немесе есту қорғаныштары сияқты қорғағыш жабдықтары тиісті жағдайларда қолданып жеке жарақаттануларды кемейтеді.
Кездейсоқ іске қосылудың алдын алу. Тоқ көзіне және/немесе батареялар жинағына қосудан алдын, құралды көтеру немесе тасудан алдын өшіргіш өшік күйде болуына көз жеткізіңіз. Электр құралын саусакты өшіргішке қойып тасу немесе қосқышы қосулы электр құралын токқа қосу сәтсіз оқигаға алып келуі мүмкін.
Электр құралын қосудан алдын келген реттеу сынасын немесе кілтті алып қойыңыз. Электр құралының айналатын бөлігінде қалған кілт немесе сына жеке жаракаттануға алып келуі мүмкін.
Көл күш істетпеціз. Әрдайым тиісті таяныш пен тең салмақытылқты сақтаңыз. Бүл күтілмеген жағдайларда электр кұралдың бақылануын сақтайды.
▶ Тиісті киім киїціз. Бос киім мен әшекейлерді киймеціз. Шашыңыз бен киімдерді жылжымалы бөлшектерден алыс ұстаңыз. Бос киімдер, әшекейлер немесе ұзын шаш жылжымалы бөлшектер арқылы тартылуы мүмкін.
▶ Егер шаң шығарып жинау жабдықтарына қосу құрылғылары берліген болса, онда олар қосулы болуына және тиісті ретте қолдануына көз жеткізіңіз. Шаң жинауды пайдалану шаңға байланысты зияндарды кемейтеді.
Аспаптарды жиї пайдаланып жаксы білгеннен соң масайрап кетпей қауіпсіздік принциптерін елемей отырмаңыз. Абайсыз әрекет секунд ішінде ауыр жаракаттануға алып келуі мүмкін.
НАЗАР АУДАРЫНЫЗ! Энергиямен жабдыктаудың толыктай не жекелей тоқтатылуы немесе энергиямен жабдыктауды басқару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру) қалпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз.
Аталмыш пайдалану жөніндегі нүсқаулыққа сәйкес білікті қызметкерлер құрамына электр құралын реттеу, монтаждау, қолданысқа енгізу және оған қызмет көрсету әрекеттерімен таныс түлғалар жатады.
Электр куралымен жұмыс істеуге 18 жасқа толған, техникалық сипаттаманы, пайдалану жөніндегі
нускаулықты және қауіпсіздік ережелерін оқып шыққан түлғаларға рүқсат етіледі.
Дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты түлғаның бақылауында болмаса немесе электр құралын пайдалану бойынша нұсқау алмаған болса, бұйымды пайдаланбауы тиіс.
Электр куралдарын пайдалану және күту
▶ Куралды аса көп жуктемеціз. Жумысыңыз ушін жарамды электр куралын пайдаланыңыз. Жарамды электр куралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз.
Ажыраткішы дурыс емес электр куралын пайдаланбаңыз. Косуға немесе өшіруге болмайтын электр куралы кауіпті болып, оны жәндеу қажет болады.
Жабдыктарды реттеу, бөлшектерін алмастыру немесе электр күралдарын қоймаға қою алдында, ашаны қуат қөзінен ажыратыңыз және/немесе аккумуляторы алмалы-салмалы болса, оны электр күралынан алып тастаңыз. Бул сақтық әрекеті электр күралдың байқаусыз қосылуына жол бермейді.
▶ Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бүл құралды пайдалануға жол бермеңіз. Тәжірібесіз адамдар қолында электр құралдары қауіпті болады.
Электр құралдарын мен керек-жарактарын ұқыпыты күтіңіз. Қөзғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің ақаусыз немесе зақымдалмаған болуына, электр құралының зақымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар құралды пайдаланудан алдын жөнденіз. Электр құралдарының дұрыс күтілмеуі жазатайым окифаларға себеп болып жатады.
Кескіш аспаптарды өткір және таза күйде сақтаңыз. Дұрыс күтілген және кескіш жиектері өткір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады.
Электр куралын, жабдыктарды, алмалы-салмалы аспаптарды және т.б. осы нусқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр күралдарын арналмаған жұмыстарда пайдалану қауіпті.
▶ Колтуткалар мен кармау беттерін күргақ, таза және май мен ластан таза устаңыз. Сырғанақ қолтуткалар мен кармау беттері күтілмеген жағдайларда сенімді қолдану мен бақылауға жол бермейді.
Кызмет көрсету
Электр куралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетуі керек. Бүл
электр құралының қауіпсіздігін сақталуын қамтамасыз етеді.
Тегістеріш үшін қауіпсіздік нусқаулары
Электр құралын тек құргақ ажарлау үшін пайдаланыңыз. Электр құралының ішіне су кірсе, ол электр тоғының соғу қауіпін арттырады.
▶ Өрт қауібі бар! Ажарланатын материалды немесе ажарлау құрылғысын қызып кетуден сақтаңыз. Шаңтүтқыш қабын жұмыс істеуден алдын тазартыңыз, босатыңыз. Шаң қабындағы,
микросузгідегі, қағазқабындағы ажарлау шаңы (немесе сүзгі қабында немесе шаңсорғыш сүзгісіндегі) металлды ажарлауда болатын ұшқындар жануы, өрт тудыруы мүмкін. Ажарлау шаңы лак, полиуретан қалдықтары немесе химиялық заттектермен араласуы, ажарлау материалының ұзақ өнделуінен қызуы аса жоғары қауіп тудырады.
Электр құралыңыздың желдеткіш саңылауын жүйелі түрде тазалаңыз. Қозғалтқыш турбинасы құрылғы ішіне көп шаң тартады, металды шаң жиналып электр қаупін тудыруы мүмкін.
▶ Дайындаманы бекітіңіз. Кысу күралына немесе қыскышка орнатылған дайындама қолыңызбен салыстырғанда, берік ұсталады.
Электр куралын жерге коюдан алдын оның токтауын күтіңіз.
Өнім және қуат сипаттамасы
Барлық қауіпсіздік нусқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нусқаулықтарын және ескертпелерді сақтамау токтың соғуына, өрт және/немесе ауыр жақақаттануларға алып
келуі мүмкін.
Пайдалану нүсқаулығының алғы бөлігінің суреттерін ескеріңіз.
Тағайындалу бойынша қолдану
Электр күралы ағаш, пластмасса, сылағыш және лакталған беттерді күрғақ тегістеуге арналған.
Көрсетілген кұрамдастар нөмірленген суреттері бар беттегі электр кұралының сипаттамасына сай.
(1) Коскыш/өшіргіш
(2) Шаң жәшігі бүтін (микрофильтр жүйесі)
(3) Квадратты тіреуіш плита (GSS 140-1 A/GSS 160-1 A Multi)
(4) Тікбурыштык тіреуіш плита (GSS 160-1 A/GSS 160-1 A Multi)
(5) Ушбурыштык тіреуіш плита (GSS 160-1 A Multi)
(6) Тегістеу пластинасы
(7) Тутка (беті окшауландырылған)
104|Қазақ
(8) Тіреуіш плита бұрандалары (4x)
(9) Тегістеу дискісі ^A)
(10) Артқы қыскыш планка
(11) Кыскыш капсырма (2x)
(12) Алғы қысқыш планка
(13) Тесу аспабы ^4
(14) Сору кубыры
(15) Сузгі элементі (микрофильтр жүйесі)
(16) Сору шлангы ^A)
A) Бейнеленген немесе сипатталған жабдықтар стандартты жеткізу көлемімен қамтылмайды. Толық жабдықтарды біздің жабдықтар бағдарламамыздан табасыз.
Техникалық мәліметтер
| Дірілмен ажарлағыш машина GSS 140-1 A GSS 160-1 A GSS 160-1 A Multi | |||
| Өнім нөмірі | 3 601 BA2 1.. 3 601 BA2 2.. 3 601 BA2 2.. | ||
| Номиналды тутынылатын куат Вт 180 180 180 | |||
| Бос жүріс күйіндегі айналу жилігі мин | -1 | 12000 12000 12000 | |
| Бос жүріс күйіндегі тербеліс саны min | -1 | 24000 24000 24000 | |
| Тербелу контурының диаметрі мм 1,6 1,6 1,6 | |||
| Ажарлағыш диск өлшемдері | |||
| шаршы | |||
| – Жабыскақ ілініс мм 115 x 107 – 115 x 107 | |||
| – Кысу кернеуі мм 115 x 140 – 115 x 140 | |||
| тікбурышты | |||
| – Жабыскақ ілініс мм – 133 x 80 | 133 x 80 | ||
| ушбурышты | |||
| – Жабыскақ ілініс мм – – 150 x 100 | |||
| Ажарлағыш пластинаның өлшемдері | |||
| – шаршы | мм 110 x 100 – 110 x 100 | ||
| – тікбурышты | мм – 128 x 78 | 128 x 78 | |
| – үшбурышты (ажарлағыш дискінің бұрыш өлшемі) | мм – – 150 x 100 | ||
| Салмағы EPTA-Procedure 01:2014 құжатына сай | кг 1,2 1,2 1,2 | ||
| Қорғаныс класы | ☐/II | ☐/II | |
Мәліметтер [U] 230 В кесімді кернеуге арналған. Басқа кернеу және елде қабылданған заңдар бүл мәліметтерді өзгертуі мүмкін.
Шуыл және діріл туралы ақпарат
EN 62841-2-4 бойынша есептелген шуыл эмиссиясының көрсеткіштері.
Электр күралының амплитуда бойынша есептелген дыбыстық крысым деңгейі әдette 76 дБ(А) күрайды. К дәлсіздігі = 3 дБ. Шуыл деңгейі жұмыс барысында белгіленген шамалардан артық болуы мүмкін. Кулак қорғанысын тағыңыз!
Жалпы діріл мәндері a_n (уш бағыттың векторлық қосындысы) және К дәлсіздігі, EN 62841-2-4 бойынша есептелген:
$$ a _ {n} = 5, 0 \mathrm{M} / \mathrm{c} ^ {2}, K = 1, 5 \mathrm{M} / \mathrm{c} ^ {2}, $$
Осы нүсқауларда келтірілген діріл деңгейі және шуыл эмиссиясының көрсеткіші заңды өлшеу әдісі бойынша өлшенген және оларды электр құралдарын бір-бірімен салыстыру үшін пайдалануға болады. Олармен алдыңғы тербелу және шу шығаруды бағалауға болады.
Берілген тербелу деңгейі мен шуыл шығару мәні электр күралының негізгі жұмыстары үшін берілген. Егер электр күрал басқа жұмыстар үшін басқа алмалы-салмалы аспаптар менен немесе жетімсіз күтумен пайдаланылса дірілдеу деңгейі мен шуыл шығару мәндері өзгереді. Бүл бүкіл жұмыс уақыты үшін тербелу және шуыл шығаруды қатты көтеруі мүмкін.
Дірілдеу деңгейі мен шуыл шығару мәнін накты есептеу үшін күрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бул дірілдеу деңгейі және жұмыс уақытындағы шуыл шығару мәнін төмендетеді.
Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша қауіпсіздік шараларын қолдану қажет, мысалы: электр құралды және алмалы-салмалы аспаптарды күту, қолдарды ыстық ұстау, жұмыс әдістерін үйымдыстыру.
Жинау
Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.
Тіреуіш плитаны орнату (GSS 160-1 A Multi) (A суретін караңыз)
4 (8) бурандаларын толығымен бурап шығарыңыз. Сәйкес тіреуіш плитаны орнатып, бурандаларды қайта тартып қойыңыз.
Тегістеу тактасын алмастыру (А суретін караңыз)
Тегістеу дискін (6) керек болғанда алмастыру мүмкін. 4 бұранданы (8) толық шығарып тегістеу пластинасын (6) алып қойыңыз. Жаға тегістеу пластинасын (6) орнатып бұрандаларды қайта тартып қойыңыз.
Жана тегістеу дискін салудан алдын тегістеу тілігін (6) лас пен шаңнан тазалаңыз, мысалы, жакқышпен.
Оптималды шаңсоруды қамтамасыз еті үшін тегістеу дискіндегі ойықтардың тегістеу пластинасының ойықтарымен сәйкес болувина көз жеткізіңіз.
Тегістеу дискілері жабысумен (В суретін қараңыз)
Тегістеу пластинасы (6) жабысçак матамен жабдықталған болып тегістеу дискін жылдам және оңай бекітеді. Берік ұстауды қамтамасыз ету үшін жапсырма матасын тегістеу пластинасында (6) тегістеу дискін (9) орнатудан алдын қағып шығыңыз. Тегістеу дискін (9) тегістеу пластинасының (6) бір шетіне қойып сосын тегістеу дискін тегістеу пластинасына орнатып қатты басыңыз. Тегістеу дискін (9) шешу үшін оны ұшынан ұстан тегістеу пластинасынан (6) шығарыңыз.
Тегістеу дискілері жабысусыз (С – Е суреттерін караңыз)
① Екі кыскыш капсырманы (11) ысырмадан шығарып, төменге қайырыңыз.
② Тегістеу дискісін (9) арқа қыскыш планка (10) астына апарыңыз. Тегістеу дискісі (9) тым қыска болмауына, дұрыс қысылып бекітілгеніне көз жеткізіңіз. Қыскыш капсырманы (11) артқа бастапқы күйге қайырып, сол жерде құлыптаңыз.
③ Тегістеу қағазын тегістеу дискісіне (6) тығыздап салыңыз. Тегістеу дискісінің алдыңғы бөлігін алғы қыскыш планка (12) астында қысыңыз. Тегістеу дискісі (9) тым қыска болмауына, дұрыс қысылып бекітілгеніне көз жеткізіңіз. Қыскыш капсырманы (11) артқа бастапқы күйге қайырып, сол жерде құлыптаңыз.
Тесілмеген тегістеу дискілерін, мысалы, белдік немесе метрлік сатуда, шаңсору үшін тесу аспабымен (13) тесуге болады. Ол үшін тегістеу дискі орнатылған электр күралын тесу аспабына басыңыз (F суретін караңыз).
Тегістеу дискісін (9) алып кою үшін екі қыскыш қапсырманы (11) босатып, тегістеу дискісін ұстағыштан шығарыңыз.
Өнделетін материал және қажетті беттің алынуына байланысты түрлі тегістеу дискілері ұсынылады:
Түйіршіктілік
red:Wood
40 - 240
Барлық ағаштық заттектерді өндеу үшін
| Сургіленбеген брус немесетактайларды алдын ала тегістеу үшін | дәрекі 40, 60 |
| Жалпақ тегістеу және аздаған кедір -будірді тегістеу үшін | орташа 80, 120 |
| Қатты ағаштарды соңғы және нәзіктегістеу үшін | майда 180, 240 |
white:Paint
40 - 240
Бояу/лак кабаттарын немесе толтырғыш пен сылақ сиякты төсемелерді өндтеу үшін
| Бояуды тегістеу үшін дөрекі 40, 60 |
| Төсеме бояуды тегістеу үшін орташа 80, 120 |
| Лактың төсеме бояуын тегістеу майда 180, 240 |
Шанды және жоңқаларды сору
Корғасын бояу, кейбір ағаш сорттары, минералдар және металлдар бар кейбір материалдардың шаңы денсаулыққа зиянды болуы мүмкін. Шаңға тию және шанды жуту пайдаланушыда немесе жанындағы адамдарда аллергиялық реакцияларды және/немесе тыныс жолдарының ауруларын тудыруы мүмкін. Кейбір шаң түрлері, әсіресе емен және шамшат ағашының шаңы, әсіресе, ағашты өндеу қалдықтарымен (хромат, ағашты қорғау заты) бірге канцерогендер болып есептеледі. Асбестік материал тек қана мамандар арқылы өнделуі мүмкін.
- Мумкіншілігінше осы материал үшін сәйкес келетін шансорғышты пайдаланыңыз.
– Жумыс орнының жаçсы желдетілуіне көз жеткізіңіз. - P2 сузгі сыныпындағы газқағарды пайдалану ұсынылады.
Өнделетін материалдар үшін еліңізде қолданылатын үйғарымдарды пайдаланыңыз.
Жумыс орнында шаңның жиналмауын кадагалаңыз. Шаң онай түтануы мүмкін.
Өзіндік сору шаң қорабымен (G-J суреттерін қараңыз)
Шаң қорабын (2) үрлегіш штуцерге (14) жылжытыңыз. Шаң қорабының жайы (2) мөлдір контейнер арқылы оңай бақыланады. Шаң қорабын (2) босату үшін жай бұрап артқа тартыңыз. Сүзгі элементін (15) шаң қорабынан (2) бұрап алыңыз. Шаң қорабын босатыңыз.
106 | Казак
Сузгі элементін (15) жай қатты тақтаға сокқылап, шанды алып қойыңыз. Сузгі элементінің (15) тілімшелерін жұмсақ қылшақпен тазалаңыз.
Нускау: Оптималды шансоруды камтамасыз ету ўшін шаң корабын (2) уакытында босатып, сүзгі элементін (15) жүйелік түрде тазалаңыз.
Тік аймактарда жұмыс істегенде электр құралының шаң қорабын (2) төменге көрінетін етіп ұстаңыз.
Сыртқы сорғыш (К суретін қараңыз)
Сорғыш шланғты (16) (керек-жарактар) үрлегіш штуцерге (14) салыңыз. Сорғыш шланғын (16) шаңсорғышка қосыңыз (керек-жарактар).
Шансорғыш өнделетін материалға сәйкес болуы қажет.
Денсаулыкка зиян, обыр туғызатын немесе құрғақ шандар үшін арнайы шансорғышты пайдаланыңыз.
Электр құралын тік аймақтарда жұмыс істеу кезінде сорғыш шланг төменге көрсететін етіп ұстаңыз.
Пайдалану
Пайдалануға ендіру
Желі куатына назар аударыңыз! Ток кезінің куаты электр куралдың зауыттық тактайшасындағы мәліметтеріне сай болуы қажет. 230 В белгісімен белгіленген электр куралдармен 220 В жұмыс істеуге болады.
Косу/өшіру
▶ Колтутканы жібермей коскыш/өшіргішті басу мумкіндігіне көз жеткізіңіз.
Электр құралын қосу үшін қосқыш/өшіргішті (1) онға "І" күйіне аударыңыз.
Электр құралын өшіру үшін қосқыш/өшіргішті (1) солға "О" күйіне аударыңыз.
Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.
Электр құралын жерге қоюдан алдын оның токтауын күтіңіз.
Тегістеуде ажырату куаты тегістеу полотносына байланысты.
Тек мінсіз тегістеу дискімен ғана дұрыс тегістеуге, сол арқылы электр құралын сақтауға болады.
Ажарлау дискінің қызмет мерзімін үзарту үшін бірқалыпты басуға талпыныңыз.
Өте қатты басу электр құралы мен тегістеу дискінің тез тозуын тудырады.
Металл өндеген тегістеу дискін баска материалдар үшін пайдаланбаңыз.
Тек тупнуска Bosch ажарлағыш керек-жарактарын пайдаланыңыз.
Техникалық күтім және қызмет
Кызмет көрсету және тазалау
▶ Барлық жумыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.
Жаксы әрі сенімді жұмыс істеу үшін электр құралы мен желдеткіш тесікті таза ұстаңыз.
Егер байланыс сымын алмастыру кажет болса, кауіпсіздіктің төмендеуіне жол бермеу үшін осы жұмыс тек Bosch компаниясы немесе Bosch электр құралдары бойынша өкілетті қызмет көрсету орталықтарында жүргізілуі тиіс.
Өнімдерді олардың сақтығын қамтамасыз ететін, өнімдерге атмосфералық жауын-шашынның тиюіне және аскын температура кездерінің (температураның шұғыл өзгерісінің), соның ішінде күн сәулелерінің әсер етуіне жол бермейтін дукендерде, бөлімдерде (секцияларда), павильондар мен киоскілерде сатуға болады.
Сатушы (өндіруші) сатып алушыға өнімдер туралы қажетті және шынайы ақпаратты беріп, өнімдерді тиісінше тандау мүмкіндігін қамтамасыз етуге міндетті.
Өнімдер туралы акпарат міндетті түрде тізімі ⌅Ресей Федерациясының заңнамасымен белгіленген мәліметтерді қамтуы тиіс.
Егер түтынушы сатып алатын өнімдер өлдекашан пайдаланылған немесе өнімдерде ақаулық (ақаулықтар) жойылған болса, түтынушыға бүл туралы ақпарат берілуі тиіс.
Өнімдерді сату процесінің аясында төменdegі қауіпсіздік талаптары орындалуы тиіс:
– Сатушы сатып алушыға ұйымының фирмалық атауы, орналасқан жері (мекенжайы) және жұмыс режимі туралы мәліметтер беруге міндетті;
– Сауда бөлмелеріндегі їнімдердің сынамалары сатып алушыға бұйымдардағы жазбалармен танысуға мүмкіндік беруі және визуалды тексерістен басқа бұйымдардың іске қосылуына әкелетін, сатып алушылар ез бетінше орындайтын ешқандай әрекеттерге жол бермеуі тиіс;
– Сатушы осы буйымдардың белгіленген талаптарға сәйкестігінің растамасы, сертификаттардың немесе сәйкестік жәніндегі мәлімдемелердің бар болуы туралы ақпаратты сатып алушыға беруге міндетті;
– Идентификациялық сипаттары жоқ (жоғалған), жарамдылық мерзімі өтіп кеткен, бузылу белгілері бар және пайдалану бойынша нұсқаулығы (кітапшасы), міңдетті сәйкестік сертификаты немесе сәйкестік белгісі жоқ өнімдерді сатуға тыйым салынады.
Тутынушыға қызмет көрсету және пайдалану кеңестері
Қызмет көрсету орталығы өнімді жәндеу және оған техникалық қызмет көрсету, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер теменdegі мекенжай бойынша
колжетімді: www.bosch-pt.com
Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.
Сурактар кою және косалқы бөлшектерге тапсырыс беру кезінде міндettі түрде өнімнің фирмалық тактайшасындағы 10 таңбалы өнім нөмірін беріңіз.
Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкелігенгөн өнімдерді пайдалану қауіпті, денсаулығыңзыға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.
Казакстан
Тутынушыларға кеңес беру және шағымдарды қабылдау орталығы:
"Роберт Бош" (Robert Bosch) ЖШС
Алматы к.,
Қазақстан Республикасы
050012
Муратбаев к., 180 уй
"Гермес" БО, 7 кабат
Тел.: +7 (727) 331 31 00
Факс: +7 (727) 233 07 87
E-Mail: ptka@bosch.com
Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақпаратты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз
Электр құралы кепілді пайдалану мерзімінің ішінде өндірушінің кесірінен істен шыкқан жағдайда, өнім иесі төменdegі шарттар орындалғанда кепілдік бойынша тегін жөндеуге құқылы болады:
- механикалык закымдардың жоктығы;
– пайдалану бойынша нускаулык талаптарының бузылу белгілерінің жоктығы;
– пайдалану бойынша нускаулыкта сатушының сату туралы белгісінің және сатып алушы қолтаңбасының бар болуы;
– электр құралы сериялық нөмірінің және кепілдік талонындағы сериялық нөмірдің сәйкестігі; - біліксіз жәндеу белгілерінің жоктығы.
Кепілдік төменdegі жағдайларда қолданылмайды:
- форс-мажор жағдайларына байланысты кез келген сынықтар;
- барлык электр куралдарындағыдай электр куралының қалыпты тозуы.
Жалғағыш контактілер, сымдар, қылшақтар және т.б. сияқты құрал бөліктерінің қызмет ету мерзімін
кыскартатын қалыпты тозу нәтижесінде қажеттілігі туындаған жөндеу кепілдік аасына кірмейді:
- табифи тозу (ресурстың толық пайдаланылуы);
– қате орнату, рүксатсыз модификациялау, қате қолдану, қызмет көрсету немесе сақтау ережелерін бузу нәтижесінде істен шыкқан жабдық пен оның бөліктері;
– электр құралына артық жүктеме түскеннен орын алған ақаулар. (Құралға артық жүктеме түсудің шартсыз белгілеріне мыналар жатады: құбылу түсінің пайда болуы немесе электр құралы бөліктері мен туйіNDERінің деформациясы немесе қорытылуы, жоғары температура әсерінен электр қозғалтқышындағы сымдар окшаулағышының қараюы немесе көмірленуі.)
Кәдеге жарату
Электр күралдар, жабдыктар және бумаларын айналаны корғайтын кәдеге жаратуға апару қажет.
Электр куралдарды үй кокысына тастамаңыз!
Тек қана ЕО елдері үшін:
Электр және электрондық ескі құралдар бойынша Еуропа 2012/19/EU ережесі және үлтық заңдарға сайкес пайдалануға жарамсыз электр құралдары бөлек жиналып, кәдеге жаратылуы қажет.
