KASUTUSJUHEND GSS 1601 A Multi Professional BOSCH

Kutiju za prašinu (2) stavite na nastavak za ispuhivanje (14). Stanje napunjenosti kutije za prašinu (2) možete lako provjeriti kroz prozirni spremnik. Za pražnjenje kutije za prašinu (2) lagano je okrećući izvucite prema natrag. Odvijte uložak filtra (15) s kutije za prašinu (2). Ispraznite kutiju za prašinu. Lagano protresite uložak filtra (15) na čvrstoj podlozi kako biste odvojili prašinu. Lamele uloška filtra (15) očistite mekom četkom. Napomena: Kako bi se osiguralo optimalno usisavanje prašine, pravovremeno ispraznite kutiju za prašinu (2) i redovito čistite uložak filtra (15). Bosch Power Tools 1 609 92A 4AD | (03.11.2020)136 | Eesti Pri radu na okomitim površinama električni alat držite tako da je kutija za prašinu (2) okrenuta prema dolje. Vanjsko usisavanje (vidjeti sliku K) Nataknite usisno crijevo (16) (pribor) na nastavak za ispuhivanje (14). Spojite usisno crijevo (16) s usisavačem (pribor). Usisavač mora biti prikladan za obrađivani materijal. Kod usisavanja suhe prašine ili prašine koja je posebno opasna za zdravlje i kancerogena, treba koristiti specijalni usisavač. Pri radu na okomitim površinama električni alat držite tako da je usisno crijevo okrenuto prema dolje. Rad Puštanje u rad u Pridržavajte se mrežnog napona! Napon izvora struje mora se podudarati s podacima na tipskoj pločici električnog alata. Električni alati označeni sa 230V mogu raditi i na 220V. Uključivanje/isključivanje u Provjerite možete li pritisnuti prekidač za uključivanje/isključivanje bez otpuštanja ručke. Za uključivanje električnog alata pritisnite prekidač za uključivanje/isključivanje (1) udesno u položaj „I“. Za isključivanje električnog alata pritisnite prekidač za uključivanje/isključivanje (1) ulijevo u položaj „O“. Upute za rad u Prije svih radova na električnom alatu izvucite mrežni utikač iz utičnice. u Prije odlaganja električnog alata pričekajte da se zaustavi. Učinak skidanja materijala s površine kod brušenja u biti se određuje izborom brusnog lista. Samo besprijekorni brusni listovi daju dobar učinak brušenja i čuvaju električni alat. Pazite na jednolični pritisak kako bi se produljio vijek trajanja brusnih listova. Prekomjernim povećanjem pritiska ne povećava se učinak brušenja, nego dolazi do jačeg trošenja električnog alata i brusnog lista. Brusni list kojim je obrađivan metal ne koristite više za obradu drugih materijala. Koristite samo originalni Bosch pribor za brušenje. Održavanje i servisiranje Održavanje i čišćenje u Prije svih radova na električnom alatu izvucite mrežni utikač iz utičnice. u Električni alat i otvore za hlađenje održavajte čistima kako bi se moglo dobro i sigurno raditi. Ako je potrebna zamjena priključnog kabela, tada je treba provesti u Bosch servisu ili u ovlaštenom servisu za Bosch električne alate kako bi se izbjeglo ugrožavanje sigurnosti. Servisna služba i savjeti o uporabi Naša servisna služba će odgovoriti na vaša pitanja o popravku i održavanju vašeg proizvoda, kao i o rezervnim dijelovima. Crteže u rastavljenom obliku i informacije o rezervnim dijelovima možete naći i na našoj adresi: www.bosch-pt.com Tim Bosch savjetnika o uporabi rado će odgovoriti na vaša pitanja o našim proizvodima i njihovom priboru. U slučaju upita ili naručivanja rezervnih dijelova, molimo vas obavezno navedite 10‑znamenkasti kataloški broj s tipske pločice proizvoda. Hrvatski Robert Bosch d.o.o PT/SHR-BSC Kneza Branimira 22 10040 Zagreb Tel.: [phone] Fax: [phone] E-Mail: [e-mail] www.bosch.hr Ostale adrese servisa možete pronaći na: www.bosch-pt.com/serviceaddresses Zbrinjavanje Električne alate, pribor i ambalažu treba dovesti na ekološki prihvatljivo recikliranje. Električne alate ne bacajte u kućni otpad! Samo za zemljeEU: Sukladno europskoj Direktivi 2012/19/EU za električne i elektroničke stare uređaje električni alati, koji više nisu uporabivi, moraju se odvojeno sakupljati i dovesti na ekološki prihvatljivo recikliranje. Eesti Ohutusnõuded Üldised ohutusnõuded elektriliste tööriistade kasutamisel HOIATUS Lugege läbi kõik tööriistaga kaasas olevad ohutusnõuded ja juhised ning tutvuge kõigi jooniste ja spetsifikatsioonidega. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Hoidke kõik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles. 1 609 92A 4AD | (03.11.2020) Bosch Power ToolsEesti | 137 Ohutusnõuetes sisalduv mõiste "elektriline tööriist" käib nii vooluvõrku ühendatud (juhtmega) elektriliste tööriistade kui ka akutoitega (juhtmeta) elektriliste tööriistade kohta. Ohutusnõuded tööpiirkonnas u Hoidke tööpiirkond puhas ja hästi valgustatud. Korrastamata või valgustamata töökoht võib põhjustada õnnetusi. u Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata. u Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised inimesed töökohast eemal. Kui teie tähelepanu juhitakse kõrvale, võib seade teie kontrolli alt väljuda. Elektriohutus u Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu. u Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui Teie keha on maandatud, on elektrilöögi oht suurem. u Kaitske elektrilist tööriista vihma ja niiskuse eest. Kuielektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem. u Ärge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud. Ärge kasutage toitejuhet elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmbamiseks. Kaitske toitejuhet kuumuse, õli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu. u Kui töötate elektrilise tööriistaga vabas õhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu. u Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu. Inimeste turvalisus u Olge tähelepanelik, jälgige, mida teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi. u Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Elektrilise tööriista tüübile ja kasutusalale vastavate isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kasutamine vähendab vigastuste ohtu. u Vältige elektrilise tööriista soovimatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestõstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sõrme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla õnnetused. u Enne elektrilise tööriista sisselülitamist eemaldage tööriista küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi. u Vältige ebatavalist tööasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida. u Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed ja rõivad seadme liikuvatest osadest eemal. Liiga avarad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele. u Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, etneed on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte. u Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi. Elektriliste tööriistade hoolikas käsitsemine ja kasutamine u Ärge koormake seadet üle. Kasutage konkreetse töö tegemiseks ette nähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt. u Ärge kasutage elektrilist tööriista, mida ei saa lülitist sisse ja välja lülitada. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada. u Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku, kui see on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist. u Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas ja ärgelaske seadet kasutada isikutel, kesseadet ei tunne või pole lugenud käesolevaid juhiseid. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud. u Hoolidage elektrilisi tööriistu ja tarvikuid nõuetekohaselt. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini ning veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude õnnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad. Bosch Power Tools 1 609 92A 4AD | (03.11.2020)138 | Eesti u Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida. u Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt käesolevatele juhistele, võttes arvesse töötingimusi ja teostatava töö iseloomu. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi. u Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana õlist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida. Teenindus u Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme püsivalt ohutu töö. Ohutusnõuded lihvmasinate kasutamisel u Kasutage elektrilist tööriista ainult kuivlihvimiseks. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem. u Tähelepanu, tuleoht! Vältige lihvitava materjali ja lihvmasina ülekuumenemist. Enne töös pauside tegemist eemaldage alati tolmumahuti. Tolmukotis, mikrofiltris, paberkotis (või filterkotis või tolmuimeja filtris) olev lihvimistolm võib ebasoodsates tingimustes, näiteks metallide lihvimisel tekkivatest sädemetest süttida. Eriti suur on oht siis, kui lihvimistolm on segunenud laki-, polüuretaanijääkide või muude keemiliste ainetega ja lihvitav materjal on pärast pikemat töötlemist kuum. u Puhastage regulaarselt elektrilise tööriista ventilatsiooniavasid. Mootori ventilaator tõmbab tolmu korpusesse, kuhjuv metallitolm võib põhjustada elektrilisi ohte. u Kinnitage töödeldav toorik. Kinnitusseadmete või kruustangidega kinnitatud toorik püsib kindlamalt kui käega hoides. u Enne käestpanekut oodake, kuni elektriline tööriist on seiskunud. Toote kirjeldus ja kasutusjuhend Lugege läbi kõik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi. Pange tähele kasutusjuhendi esiosas olevaid jooniseid. Nõuetekohane kasutamine Elektriline tööriist on ette nähtud puidu, plastide, metalli, pahtlisegude ja värvitud pindade kuivlihvimiseks. Seadme osad Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid. (1) Sisse-/väljalüliti (2) Tolmukarp komplektina (Microfilter System) (3) Ruudukujuline alustald (GSS 140-1 A/GSS 160-1 A Multi) (4) Ristkülikukujuline alustald (GSS 160-1 A/GSS 160-1 A Multi) (5) Kolmnurkne alustald (GSS 160-1 A Multi) (6) Lihvtald (7) Käepide (isoleeritud haardepind) (8) Kruvid alustalla jaoks (4x) (9) Lihvpaber

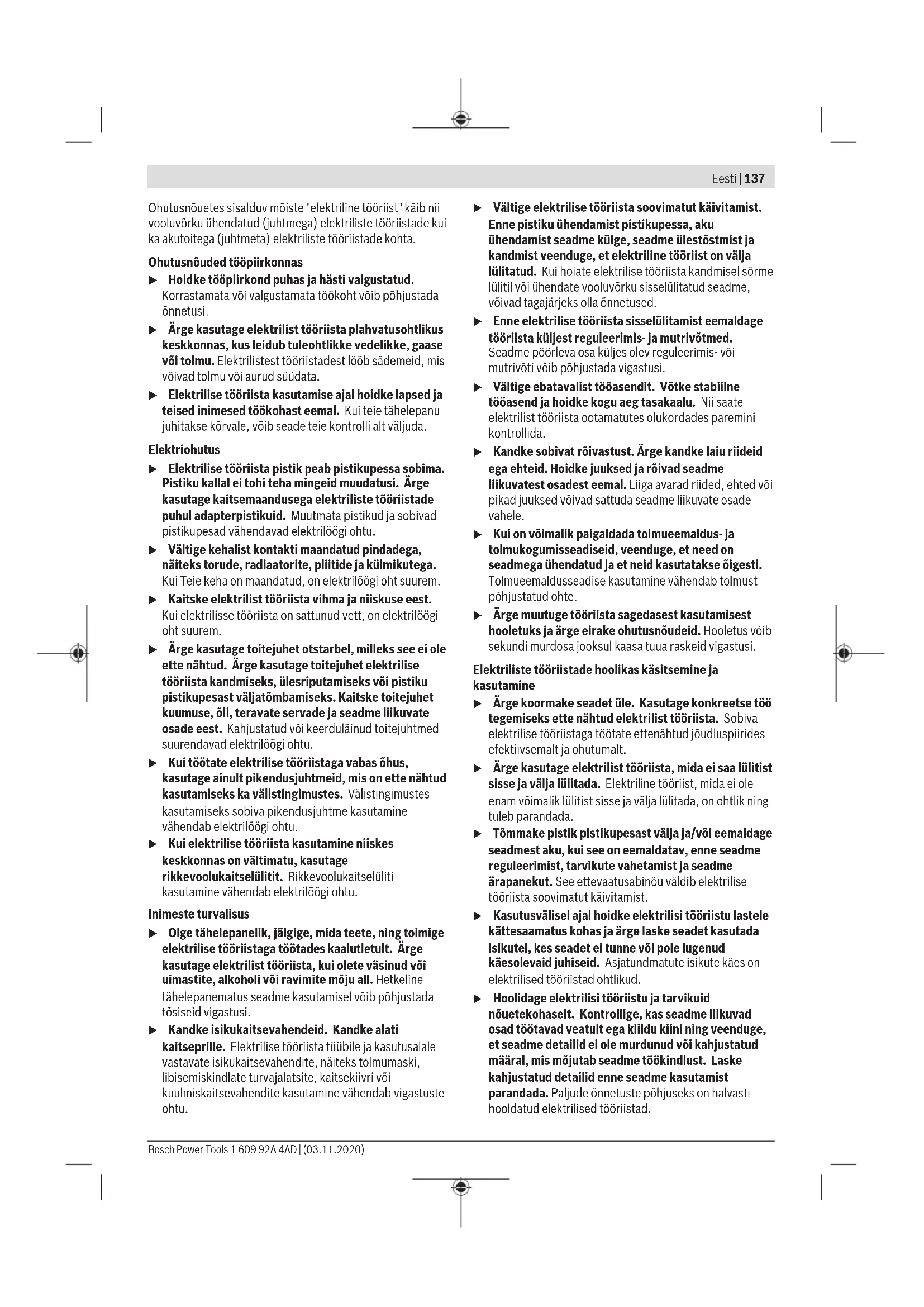

Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist. Tehnilised andmed Vibrolihvija GSS 140-1 A GSS 160-1 A GSS 160-1 A Multi Tootenumber 3 601 BA2 1.. 3 601 BA2 2.. 3 601 BA2 2.. Nimisisendvõimsus W 180 180 180 Tühikäigu-pöörlemiskiirus min

Võnkumissagedus tühikäigul min

Võnkumisringi läbimõõt mm 1,6 1,6 1,6 Lihvpaberi mõõtmed ruudukujuline – takjakinnitus mm 115x107 – 115x107 – klemmkinnitus mm 115x140 – 115x140 ristkülikukujuline 1 609 92A 4AD | (03.11.2020) Bosch Power ToolsEesti | 139 Vibrolihvija GSS 140-1 A GSS 160-1 A GSS 160-1 A Multi – takjakinnitus mm – 133x80 133x80 kolmnurkne – takjakinnitus mm – – 150x100 Lihvtalla mõõtmed – ruudukujuline mm 110x100 – 110x100 – ristkülikukujuline mm – 128x78 128x78 – kolmnurkne (lihvpaberi mõõtmed) mm – – 150x100 Kaal EPTA-Procedure01:2014 järgi kg 1,2 1,2 1,2 Kaitseklass / II / II / II Andmed kehtivad nimipingel [U] 230V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda. Andmed müra/vibratsiooni kohta Müraemissiooni väärtused on määratud vastavalt standardileEN62841-2-4. Elektrilise tööriista A-korrigeeritud helirõhutase on tavaliselt 76dB(A). Mõõtemääramatus K=3dB. Töötamisel võib müratase nimetatud väärtusi ületada. Kandke kuulmiskaitsevahendeid! Vibratsiooni koguväärtused a

(kolme suuna vektorsumma) ja mõõtemääramatus K, määratud vastavalt standardile EN62841-2-4:

Selles juhendis toodud vibratsioonitaseme ja mürapäästu väärtused on mõõdetud standardset mõõtemeetodit kasutades ja neid saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. Need sobivad ka vibratsioonitaseme ja mürapäästu esialgseks hindamiseks. Toodud vibratsioonitaseme ja mürapäästu väärtused on iseloomulikud elektrilise tööriista põhiliste rakenduste korral. Kui aga elektrilist tööriista kasutatakse muudes rakendustes, muude vahetatavate tööriistadega või ebapiisavalt hooldades, võivad vibratsioonitaseme ja mürapäästu väärtused nendest erinevad olla. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt suurendada. Vibratsioonitaseme ja mürapäästu täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade on välja lülitatud või mil seade on küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt vähendada. Rakendage kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, nagu näiteks: elektrilise tööriista ja vahetatavate tööriistade hooldus, kätesoojendus, töökorraldus. Paigaldus u Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. Alustalla paigaldamine (GSS 160-1 A Multi) (vt jn A) Keerake 4 kruvi (8) täiesti välja. Paigaldage sobiv alustald ja pingutage kruvid uuesti. Lihvtalla vahetamine (vt jn A) Lihvtalda (6) saab vajaduse korral vahetada. Keerake 4 kruvi (8) täiesti välja ja võtke lihvtald(6) ära. Asetage uus lihvtald (6) kohale ja keerake kruvid uuesti kinni. Lihvpaberi vahetus Eemaldage lihvtallalt (6) enne uue lihvpaberi paigaldamist mustus ja tolm nt pintsliga. Tolmu optimaalse eemaldamise tagamiseks jälgige, et lihvpaberist väljastantsitud kohad kattuksid lihvtalla avadega. Takjakinnitusega lihvpaberid (vt jn B) Kui lihvtald (6) on kaetud takjakangaga, on takjakinnitusega lihvpaberite kinnitamine kiire ja lihtne. Optimaalse nakkumise tagamiseks kloppige lihvtald (6) enne lihvpaberi (9) kohaleasetamist puhtaks. Asetage lihvpaberi(9) üks serv (6) tasaselt lihvtallale ja suruge seejärel tugevasti kinni. Lihvpaberi (9) eemaldamiseks haarake selle ühest nurgast ja tõmmake lihvtallalt (6) maha. Takjakinnituseta lihvpaberid (vt jooniseid C–E)

Vabastage mõlemad kinnitusklambrid (11) lukustusest ja pöörake alla.

Lükake lihvpaber (9) tagumise klemmliistu alla (10). Jälgige, et lihvpaber(9) kinnitatakse piisavas ulatuses ja korrektselt. Pöörake kinnitusklamber (11) tagasi lähteasendisse ja fikseerige.

EL-vastavusdeklaratsioon Kinnitame ainuvastutajatena, et nimetatud tooted vastavad järgnevalt loetle- tud direktiivide ja määruste kõikidele asjaomastele nõuetele ja on kooskõlas 1 609 92A 4AD | (03.11.2020) Bosch Power ToolsIII Taldlihvmasin Tootenumber järgmiste normidega. Tehnilised dokumendid saadaval: *
