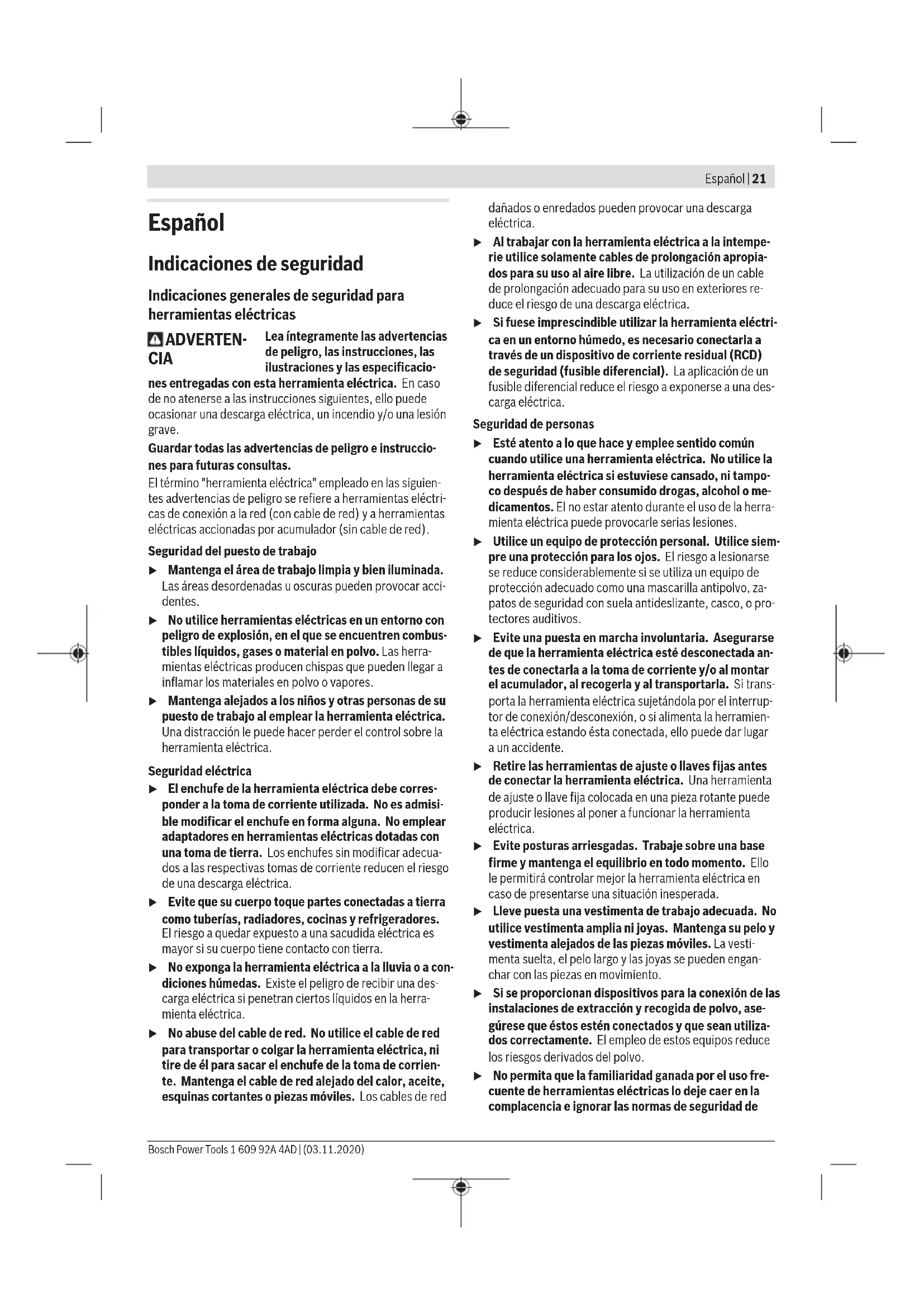

MANUAL DE USUARIO GSS 1601 A Multi Professional BOSCH

(10) Pieza de apriete posterior (11) Estribo de sujeción (2x) (12) Pieza de apriete anterior (13) Perforador

(14) Boquilla de expulsión (15) Elemento filtrante (Microfilter System) (16) Manguera de aspiración

Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de acce- sorios opcionales se detalla en nuestro programa de acceso- rios. Datos técnicos Lijadora orbital GSS 140-1 A GSS 160-1 A GSS 160-1 A Multi Número de artículo 3 601 BA2 1.. 3 601 BA2 2.. 3 601 BA2 2.. Potencia absorbida nominal W 180 180 180 Número de revoluciones en vacío min

N.º de oscilaciones en vacío min

Diámetro de oscilación mm 1,6 1,6 1,6 Dimensiones de la hoja lijadora cuadrado – Adherencia por contacto mm 115 x 107 – 115 x 107 – Tensión de apriete mm 115 x 140 – 115 x 140 rectangular – Adherencia por contacto mm – 133x80 133x80 triangular – Adherencia por contacto mm – – 150 x 100 Dimensiones de la placa lijadora – cuadrado mm 110 x 100 – 110 x 100 – rectangular mm – 128 x 78 128 x 78 – triangular (Medida angular de hoja lijadora) mm – – 150 x 100 Peso según EPTA-Procedure01:2014 kg 1,2 1,2 1,2 Clase de protección / II / II / II Las indicaciones son válidas para una tensión nominal [U] de 230 V. Estas indicaciones pueden variar con tensiones divergentes y en ejecucio- nes específicas del país. Información sobre ruidos y vibraciones Valores de emisión de ruidos determinados segúnEN62841-2-4. El nivel de presión acústica valorado con A de la herramienta eléctrica asciende típicamente a menos de76dB(A). Inse- guridad K=3dB. El nivel de ruidos puede sobrepasar los va- lores indicados durante el trabajo. ¡Usar protección auditi- va! Valores totales de vibraciones a

(suma de vectores de tres direcciones) e inseguridad K determinados según EN62841-2-4:

El nivel de vibraciones y el valor de emisiones de ruidos indi- cados en estas instrucciones han sido determinados según un procedimiento de medición normalizado y pueden servir como base de comparación con otras herramientas eléctri- cas. También son adecuados para estimar provisionalmente la emisión de vibraciones y ruidos. El nivel de vibraciones y el valor de emisiones de ruidos indi- cados han sido determinados para las aplicaciones principa- les de la herramienta eléctrica. Por ello, el nivel de vibracio- nes y el valor de emisiones de ruidos pueden ser diferentes si la herramienta eléctrica se utiliza para otras aplicaciones, con útiles diferentes, o si el mantenimiento de la misma fue- se deficiente. Ello puede suponer un aumento drástico de la emisión de vibraciones y de ruidos durante el tiempo total de trabajo. Para determinar con exactitud las emisiones de vibraciones y de ruidos, es necesario considerar también aquellos tiem- pos en los que el aparato esté desconectado, o bien, esté en funcionamiento, pero sin ser utilizado realmente. Ello puede suponer una disminución drástica de las emisiones de vibra- ciones y de ruidos durante el tiempo total de trabajo. Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibraciones, como por ejemplo: Mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organización de las secuen- cias de trabajo. Bosch Power Tools 1 609 92A 4AD | (03.11.2020)24 | Español Montaje u Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de co- rriente. Montaje de placa base (GSS 160-1 A Multi) (ver figura A) Desenrosque totalmente los 4 tornillos (8). Coloque una pla- ca base adecuada y apriete de nuevo firmemente los torni- llos. Cambio de placa lijadora (ver figura A) La placa lijadora (6) se puede sustituir si es necesario. Desenrosque totalmente los 4 tornillos (8) y quite la placa li- jadora (6). Coloque la nueva placa lijadora (6) y apriete de nuevo firmemente los tornillos. Cambio de la hoja de lija Elimine la suciedad y el polvo de la placa lijadora (6) antes de colocar una nueva hoja de lija, p. ej., con un pincel. Para garantizar una aspiración óptima del polvo, asegúrese de que los recortes de la hoja de lija coincidan con los orifi- cios de la placa lijadora. Hojas lijadoras con adherencia por contacto (ver figura

Si la placa lijadora (6) está equipada con un tejido de cierre por contacto, puede fijar las hojas lijadoras con la sujeción de cierre por contacto en forma rápida y sencilla. Sacuda el tejido de cierre por contacto de la placa lijadora (6) antes de acentar la hoja lijadora (9), para posibilitar una adherencia óptima. Coloque la hoja lijadora (9) enrasada en un lado de la placa lijadora (6), luego aplique la hoja lijadora sobre el plato lija- dor y presiónelo firmemente. Para quitar la hoja lijadora (9), agárrela por una punta y retí- rela de la placa lijadora (6). Hojas lijadoras sin adherencia por contacto (ver figuras C–E)

  Suelte los dos estribos de sujeción (11) de la retención y gírelos hacia abajo.

n de conformidad UE Declaramos bajo nuestra exclusiva responsabilidad, que los productos nom- brados cumplen con todas las disposiciones correspondientes de las Directi- vas y los Reglamentos mencionados a continuación y están en conformidad con las siguientes normas. Documentos técnicos de: * Lijadora orbital Nº de artículo
