РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GSS 1601 A Multi Professional BOSCH

Указания за сигурност Общи указания за безопасност за електроинструменти

Прочетете всички предупрежде- ния, указания, запознайте се с фигурите и техническите харак- теристики, приложени към електроинструмента. Про- пуски при спазването на указанията по-долу могат да пре- дизвикат токов удар и/или тежки травми. Съхранявайте тези указания на сигурно място. Използваният по-долу термин "електроинструмент" се от- нася до захранвани от електрическата мрежа електроин- струменти (със захранващ кабел) и до захранвани от аку- мулаторна батерия електроинструменти (беззахранващ

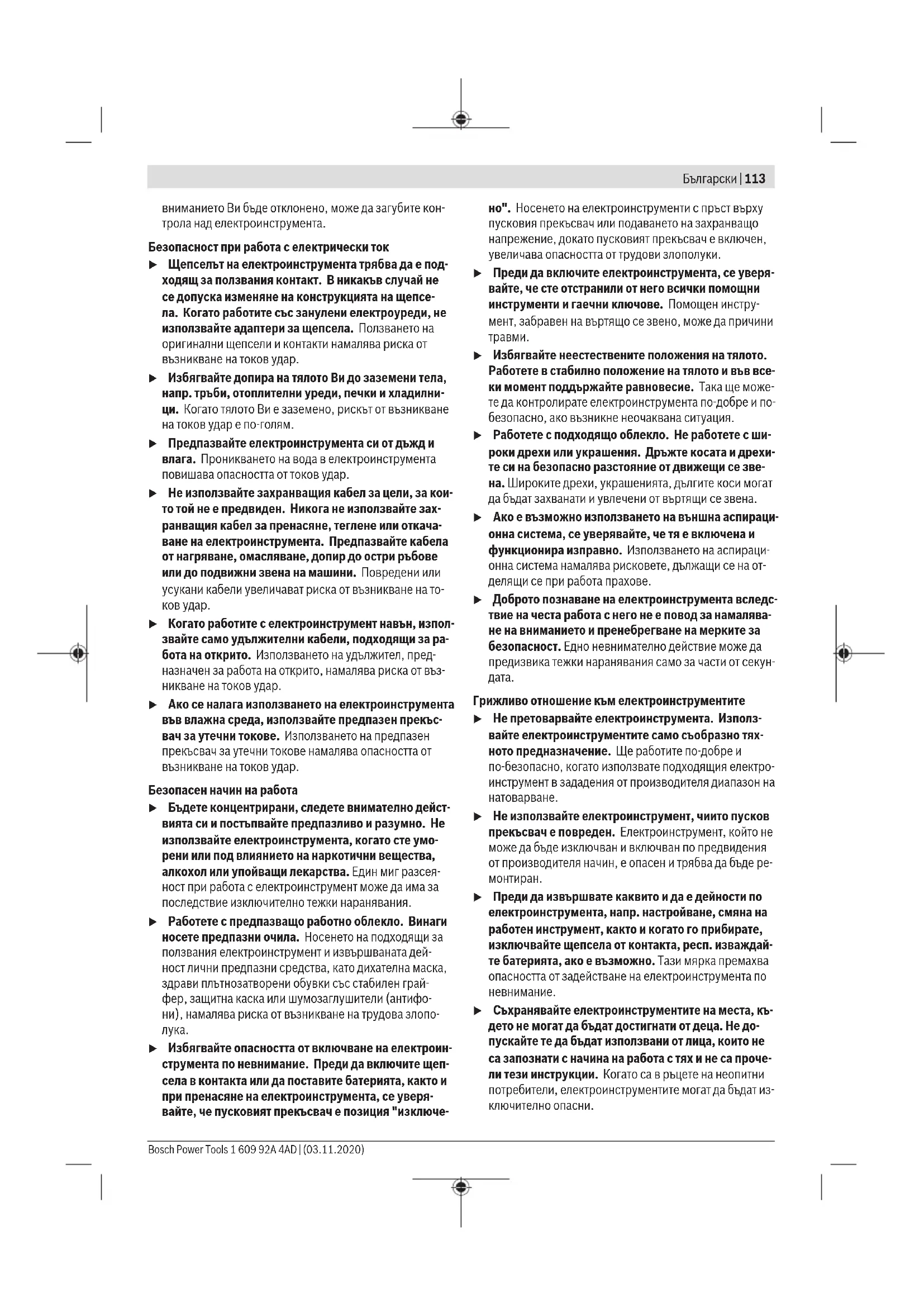

Безопасност на работното място u Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпос- тавка за инциденти. u Не работете с електроинструмента в среда с пови- шена опасност от възникване на експлозия, в бли- зост до леснозапалими течности, газове или прахо- образни материали. По време на работа в електроин- струментите се отделят искри, които могат да възпла- менят прахообразни материали или пари. u Дръжте деца и странични лица на безопасно разсто- яние, докато работите с електроинструмента. Ако 1 609 92A 4AD | (03.11.2020) Bosch Power ToolsБългарски | 113 вниманието Ви бъде отклонено, може да загубите кон- трола над електроинструмента. Безопасност при работа с електрически ток u Щепселът на електроинструмента трябва да е под- ходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсе- ла. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар. u Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилни- ци. Когато тялото Ви е заземено, рискът от възникване на токов удар е по‑голям. u Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар. u Не използвайте захранващия кабел за цели, за кои- то той не е предвиден. Никога не използвайте зах- ранващия кабел за пренасяне, теглене или откача- ване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на то-

u Когато работите с електроинструмент навън, изпол- звайте само удължителни кабели, подходящи за ра- бота на открито. Използването на удължител, пред- назначен за работа на открито, намалява риска от въз- никване на токов удар. u Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъс- вач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар. Безопасен начин на работа u Бъдете концентрирани, следете внимателно дейст- вията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте умо- рени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсея- ност при работа с електроинструмент може да има за последствие изключително тежки наранявания. u Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дей- ност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грай- фер, защитна каска или шумозаглушители (антифо- ни), намалява риска от възникване на трудова злопо-

u Избягвайте опасността от включване на електроин- струмента по невнимание. Преди да включите щеп- села в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверя- вайте, че пусковият прекъсвач е позиция "изключе- но". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки. u Преди да включите електроинструмента, се уверя- вайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инстру- мент, забравен на въртящо се звено, може да причини

u Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във все- ки момент поддържайте равновесие. Така ще може- те да контролирате електроинструмента по-добре и по- безопасно, ако възникне неочаквана ситуация. u Работете с подходящо облекло. Не работете с ши- роки дрехи или украшения. Дръжте косата и дрехи- те си на безопасно разстояние от движещи се зве- на. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена. u Ако е възможно използването на външна аспираци- онна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспираци- онна система намалява рисковете, дължащи се на от- делящи се при работа прахове. u Доброто познаване на електроинструмента вследс- твие на честа работа с него не е повод за намалява- не на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секун-

Грижливо отношение към електроинструментите u Не претоварвайте електроинструмента. Използ- вайте електроинструментите само съобразно тях- ното предназначение. Ще работите по‑добре и по‑безопасно, когато използвате подходящия електро- инструмент в зададения от производителя диапазон на натоварване. u Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ре-

u Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждай- те батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание. u Съхранявайте електроинструментите на места, къ- дето не могат да бъдат достигнати от деца. Не до- пускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са проче- ли тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат из- ключително опасни. Bosch Power Tools 1 609 92A 4AD | (03.11.2020)114 | Български u Поддържайте добре електроинструментите си и ак- сесоарите им. Проверявайте дали подвижните зве- на функционират безукорно, дали не заклинват, да- ли има счупени или повредени детайли, които нару- шават или изменят функциите на електроинстру- мента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремон- тирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди. u Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инст- рументи с остри ръбове оказват по‑малко съпротивле- ние и се водят по‑леко. u Използвайте електроинструментите, допълнител- ните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни ус- ловия и операции, които трябва да изпълните. Из- ползването на електроинструменти за различни от предвидените от производителя приложения повиша- ва опасността от възникване на трудови злополуки. u Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролира- не на електроинструмента при възникване на неочак- вана ситуация.

u Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалис- ти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на бе- зопасността на електроинструмента. Указания за безопасност за шлайфмашини u Използвайте електроинструмента само за сухо шлайфане. Проникването на вода в електроинстру- мента повишава опасността от токов удар. u Внимание, опасност от пожар! Избягвайте прегря- ване на шлайфания материал и шлайф машината. Изпразвайте винаги преди паузи при работа кон- тейнера за прах. Прахът от шлайфане в чувалчето, микрофилтъра, хартиения чувал (или в чувала на фил- търа, респ. филтъра на прахосмукачката) може да се самозапали при неблагоприятни условия, като напр. искри при шлайфане на метали. Специална опасност е налице ако прахът от шлайфане се смеси с остатъци от лак, полиуретан или други химични вещества и шлай- фаният продукт след дълга работа се нагрее. u Почиствайте редовно отвора за проветрение на Ва- шия електроинструмент. Турбината на електродвига- теля засмуква прах в корпуса, а натрупването на мета- лен прах увеличава опасността от токов удар. u Осигурявайте обработвания детайл. Детайл, захва- нат с подходящи приспособления или скоби, е засто- порен поздраво и сигурно, отколкото, ако го държите

u Преди да оставите електроинструмента, изчаквай- те въртенето да спре напълно. Описание на продукта и дейността Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безопасност и указанията за работа могат да имат за пос- ледствие токов удар, пожар и/или тежки

Моля, имайте предвид изображенията в предната част на ръководството за работа. Предназначение на електроинструмента Електроинструментът е предназначен за сухо шлайфане на дървесни материали, пластмаси, метали, замазки, как- то и лакирани повърхности. Изобразени елементи Номерирането на елементите на електроинструмента се отнася до изображенията на страниците с фигурите. (1) Пусков прекъсвач (2) Комплект прахоуловителна кутия (микрофилтърна

(3) Квадратна основна плоча (GSS140-1A/ GSS160-1AMulti) (4) Правоъгълна основна плоча (GSS160-1A/ GSS160-1AMulti) (5) Триъгълна основна плоча (GSS160-1AMulti) (6)

(7) Ръкохватка (изолирани повърхности) (8) Винтове за основна плоча (4x) (9)

(10) Задна застопоряваща скоба (11) Скоба за захващане (2x) (12) Предна обтягаща шина (13) Перфориращ инструмент

(14) Щуцер на отвора за изходящата въздушна струя (15) Филтърен елемент (микрофилтърна система) (16) Прахоизсмукващ маркуч

Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомп- лектовка на уреда. Изчерпателен списък на допълнител- ните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления. 1 609 92A 4AD | (03.11.2020) Bosch Power ToolsБългарски | 115 Технически данни Вибрационна шлифовъчна машина GSS 140-1 A GSS 160-1 A GSS 160-1 A Multi Каталожен номер 3 601 BA2 1.. 3 601 BA2 2.. 3 601 BA2 2.. Номинална консумирана мощност W 180 180 180 Скорост на въртене на празен ход min

Честота на вибрациите на празен ход min

Диаметър на вибрационния кръг mm 1,6 1,6 1,6 Размери на листа шкурка

– Залепващо захващане mm 115x107 – 115x107 – Обтягане с притискане mm 115x140 – 115x140 правоъгълна – Залепващо захващане mm – 133x80 133x80

– Залепващо захващане mm – – 150x100 Размери на шлифоващата плоча – квадратна mm 110x100 – 110x100 – правоъгълна mm – 128x78 128x78 – триъгълна (ъглов размер на шкурката) mm – – 150x100 Маса съгласно EPTA-Procedure01:2014 kg 1,2 1,2 1,2 Клас на защита / II / II / II Данните важат за номинално напрежение [U] от 230 V. При отклоняващи се напрежение и при специфични за отделни изпълнения тези данни могат да варират. Информация за излъчван шум и вибрации Стойностите на емисии на шум са установени съгласноEN62841-2-4. Равнището А на генерирания от електроинструмента зву- ков натиск обикновено възлиза на76dB(A). Неопределе- ност K=3dB. Равнището на шум при работа може да пре- виши посочените стойности. Работете с шумозаглуши-

Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределеносттаK са определени съгласно EN62841-2-4:

Посочените в това ръководство за експлоатация ниво на вибрациите и стойност на емисия на шум са измерени съгласно процедура, определена и може да служи за сравняване с други електроинструменти. Те са подходя- щи също така за предварителна оценка на емисиите на вибрации и шум. Посочените ниво на вибрациите и стойност на емисии на шум са представителни за основните приложения на електроинструмента. Ако обаче електроинструментът бъ- де използван за други дейности, с различни работни инс- трументи или без необходимото техническо обслужване, нивото на вибрациите и стойността на емисии на шум мо- же да се различават. Това би могло значително да увели- чи вибрациите и шума през периода на ползване на елек- троинструмента. За по-точното оценяване на вибрациите и шума трябва да се отчитат и периодите, в които електроинструментът е изключен или работи на празен ход. Това би могло значи- телно да намали емисиите на вибрации и шум през пери- ода на ползване на електроинструмента. Предписвайте допълнителни мерки за предпазване на работещия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на елект- роинструмента и работните инструменти, поддържане на ръцете топли, целесъобразна организация на работните

u Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от зах- ранващата мрежа. Монтиране на основната плоча (GSS160-1AMulti) (вж. фиг.A) Развийте напълно четирите винта (8). Поставете подходя- ща основна плоча и отново навийте и затегнете винтове-

Смяна на шлифовъчната плоча (вж. фиг. A) При необходимост шлифоващата плоча (6) може да бъде

Bosch Power Tools 1 609 92A 4AD | (03.11.2020)116 | Български Развийте напълно 4-те винта (8) vи демонтирайте шлифо- ващата плоча (6). Поставете нова шлифоваща плоча (6) и отново затегнете винтовете. Смяна на шкурката Преди поставяне на нов лист шкурка почистете шлифова- щата плоча (6), напр. с четка. За осигуряване на оптимална степен на прахоулавяне внимавайте отворите на шкурката да съвпаднат с отвори- те на шлифоващата плоча. Шкурки със залепващо прихващане (вж. фиг.B) Шлифоващата плоча (6) е съоръжена със захващане на шкурката тип Велкро, благодарение на което с подходя- щи шкурки замяната се извършва бързо и лесно. Преди да поставите нов лист шкурка (6), стръскайте евентуално полепнал по шлифоващата плоча (9) прах, за да осигурите оптимално захващане. Поставете листа шкурка (9) точно по ръба от едната стра- на на шлифоващата плоча (6), след това допрете листа шкурка до шлифоващата плоча и го притиснете здраво. За сваляне на шкурката (9) просто я хванете занякой край и я издърпайте внимателно от шлифоващата плоча (6). Шкурки без залепващо прихващане (вж. фиг. C–E)

Освободете двата лоста (11) от блокировката и ги за- въртете надолу.

Вкарайте листа шкурка (9) под задната застопорява- ща скоба (10). При това обърнете внимание листът шкурка (9) да не е твърде къс и да бъде захванат доб- ре. Върнете лоста (11) обратно в изходна позиция и го блокирайте. ❸ Обтегнете шкурката плътно около шлифоващата пло- ча (6). Захванете предната част на шкурката в пред- ната застопоряваща скоба (12). При това обърнете внимание листът шкурка (9) да не е твърде къс и да бъде захванат добре. Върнете лоста (11) обратно в изходна позиция и го блокирайте. Ако шкурката е напр. от рулон и няма отвори за прахоула- вяне, можете я перфорирате с помощта на инструмента (13). За целта притиснете електроинструмента с монти- рана шкурка към инструмента за пробиване на отвори (вижте фигура F). За демонтиране на шкурката (9) освободете двете скоби (11) и издърпайте шкурката от шлифоващата плоча. Избор на шкурка В зависимост от обработвания материал и желаната сте- пен на отнемане са налични различни шкурки:

За обработване на всички видове дърве- сен материал 40 – 240 За грубо шлифоване, напр. на гра- пави, нерендосани греди и дъски ниска 40, 60

За равнинно шлифоване и изравня- ване на малки неравности средно 80, 120 За окончателно и фино шлифоване на твърди дървесни материали висока 180, 240 За обработване на лакови покрития и бои, респ. основи, напр. кит 40 – 240 За премахване на бои ниска 40, 60 За премахване на основи средно 80, 120 За окончателно шлифоване на грунд преди боядисване висока 180, 240 Система за прахоулавяне Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, ми- нерали и метали могат да бъдат опасни за здравето. Кон- тактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболявания на дихателните пътища на работещия с електроинструмента или намиращи се наблизо лица. Определени прахове, напр. отделящите се при обработ- ване на бук и дъб, се считат за канцерогенни, особено в комбинация с химикали за третиране на дървесина (хро- мат, консерванти и др.). Допуска се обработването на съ- държащи азбест материали само от съответно обучени квалифицирани лица. – По възможност използвайте подходяща за обработва- ния материал система за прахоулавяне. – Осигурявайте добро проветряване на работното мяс-

– Препоръчва се използването на дихателна маска с филтър от клас P2. Спазвайте валидните във Вашата страна законови разпо- редби, валидни при обработване на съответните материа-

u Избягвайте натрупване на прах на работното място. Прахът може лесно да се самовъзпламени. Собствено прахоизсмукване с прахоуловителна кутия (вж. фиг.G–J) Вкарайте прахоуловителната кутия (2) на щуцера за изхо- дящата въздушна струя (14). Степента на запълненост на прахоуловителната кутия (2) може лесно да се следи благодарение на прозрачния

За изпразване на прахоуловителната кутия (2) я издър- пайте с леко завъртане назад. Развийте филтърния елемент (15) от прахоуловителната кутия (2). Изпразнете прахоуловителната кутия. Стръскайте филтърния елемент (15) като чукате леко на твърда повърхност, за да премахнете полепналата по не- го прах. Почистете ламелите на филтърния елемент (15) с мека четка. 1 609 92A 4AD | (03.11.2020) Bosch Power ToolsБългарски | 117 Указание: За да осигурите оптимална степен на прахоу- лавяне, изпразвайте прахоуловителната кутия (2) своев- ременно и периодично почиствайте филтърния елемент (15). При обработване на вертикални повърхности дръжте електроинструмента така, че прахоуловителната кутия (2) да е надолу. Външна система за прахоулавяне (вж. фиг. K) Вкарайте шланг на прахосмукачка (16) (не е включен в окомплектовката) върху щуцера (14). Свържете шланга (16) към прахосмукачка (не е включена в окомплектов-

Използваната прахосмукачка трябва да е пригодна за ра- бота с обработвания материал. Ако при работа се отделя особено вреден за здравето прах или канцерогенен прах, използвайте специализира- на прахосмукачка. При обработване на вертикални повърхности дръжте електроинструмента така, че шлангът на прахосмукачката да е надолу. Работа с електроинструмента Пускане в експлоатация u Съобразявайте се с напрежението в захранващата мрежа! Напрежението на захранващата мрежа трябва да съответства на данните, изписани на та- белката на електроинструмента. Уреди, обозначе- ни с 230V, могат да бъдат захранвани и с напреже- ние 220V. Включване и изключване u Уверете се, че можете да задействате пусковия прекъсвач без пускане на дръжката. За включване на електроинструмента поставете пуско- вия прекъсвач (1) надясно в позиция "I". За изключване на електроинструмента поставете пуско- вия прекъсвач (1) наляво в позиция "О". Указания за работа u Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от зах- ранващата мрежа. u Преди да оставите електроинструмента, изчаквай- те въртенето да спре напълно. Интензивността на отнемане при шлифоване се определя главно от избора на шкурка. Само шкурки в безукорно състояние осигуряват добра производителност и предпазват електроинструмента от преждевременно износване. По време на работа притискайте електроинструмента равномерно, за да увеличите дълготрайността на шкурка-

Прекомерното увеличаване на силата на притискане не води до увеличаване и на интензивността на отнемане, а до по-бързото износване на шкурката и на електроинст-

Не използвайте шкурка, с която сте обработвали метал, за шлифоване на други видове материал. Използвайте само оригинални шкурки на Bosch. Поддържане и сервиз Поддържане и почистване u Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от зах- ранващата мрежа. u За да работите качествено и безопасно, поддър- жайте електроинструмента и вентилационните му отвори чисти. Когато е необходима замяна на захранващия кабел, тя трябва да се извърши в оторизиран сервиз за електроин- струменти на Bosch, за да се запази нивото на безопас- ност на Bosch електроинструмента. Клиентска служба и консултация относно

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относ- но резервни части. Покомпонентни чертежи и информа- ция за резервните части ще откриете и на: www.bosch- pt.com Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите про- дукти и техните аксесоари. Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изпи- сан на табелката на уреда.

С оглед опазване на околната среда електроинструмен- тът, допълнителните приспособления и опаковката тряб- ва да бъдат подложени на подходяща преработка за пов- торното използване на съдържащите се в тях суровини. Не изхвърляйте електроинструменти при би- товите отпадъци! Bosch Power Tools 1 609 92A 4AD | (03.11.2020)118 | Македонски Само за страни отЕС: Съгласно европейска директива 2012/19/EС и хармони- зирането на националното законодателство с нея елект- ронни и електрически уреди, които не могат да се използ- ват, трябва да бъдат събирани отделно и да бъдат преда- вани за оползотворяване на съдържащите се в тях суро-

ЕС декларация за съответствие С пълна отговорност ние декларираме, че посочените продукти отговарят на всички валидни изисквания на директивите и разпоредбите по-долу и съответства на следните стандарти. Техническа документация при: * Вибрационна
