NÁVOD K OBSLUZE GSS 1601 A Multi Professional BOSCH

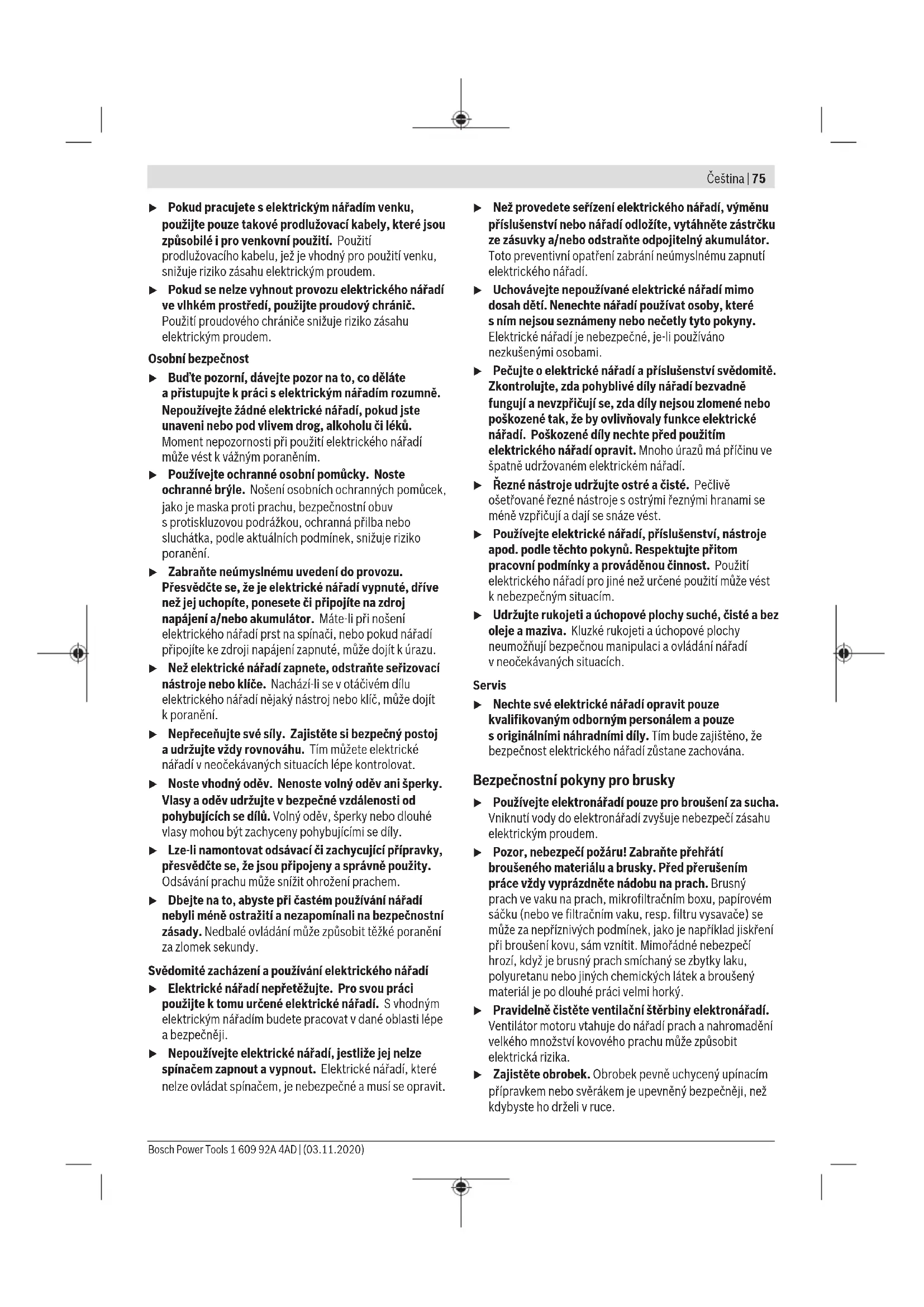

(10) Zadní upínací lišta (11) Upínací třmen (2×) (12) Přední upínací lišta (13) Děrovací nástroj

(14) Výfukové hrdlo (15) Filtrační vložka (mikrofiltrační systém) (16) Odsávací hadice

Zobrazené nebo popsané příslušenství nepatří kstandardnímu obsahu dodávky. Kompletní příslušenství naleznete vnašem programu příslušenství. Technické údaje Vibrační bruska GSS 140-1 A GSS 160-1 A GSS 160-1 A Multi Číslo zboží 3 601 BA2 1.. 3 601 BA2 2.. 3 601 BA2 2.. Jmenovitý příkon W 180 180 180 Otáčky naprázdno ot/min 12000 12000 12000 Počet kmitů při volnoběhu min

Průměr kmitání mm 1,6 1,6 1,6 Rozměry brusného papíru Čtvercový – Suchý zip mm 115×107 – 115×107 – Upínání mm 115×140 – 115×140 Obdélníkový – Suchý zip mm – 133×80 133×80 Trojúhelníkový – Suchý zip mm – – 150×100 Rozměry brusné desky – Čtvercová mm 110×100 – 110×100 – Obdélníková mm – 128×78 128×78 – Trojúhelníková (rozměr brusného papíru) mm – – 150×100 Hmotnost podle EPTA-Procedure 01:2014 kg 1,2 1,2 1,2 Třída ochrany / II / II / II Údaje platí pro jmenovité napětí [U] 230V. Uodlišných napětí auspecifických provedení pro příslušné země se mohou tyto údaje lišit. Informace ohluku avibracích Hodnoty hlučnosti zjištěné podle EN62841-2-4. Hladina akustického tlaku při použití váhového filtruA činí utohoto elektrického nářadí typicky 76dB(A). Nejistota K=3dB. Hladina hluku může při práci překročit uvedené hodnoty. Noste chrániče sluchu! Celkové hodnoty vibrací a

(součet vektorů tří os) anejistotaK zjištěné podle EN62841-2-4:

Úroveň vibrací aúroveň hluku, které jsou uvedené vtěchto pokynech, byly změřeny pomocí normované měřicí metody 1 609 92A 4AD | (03.11.2020) Bosch Power ToolsČeština | 77 alze je použít pro vzájemné porovnání elektronářadí. Hodí se ipro předběžný odhad zatížení vibracemi ahlukem. Uvedená úroveň vibrací aúroveň hluku reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, sjinými nástroji nebo snedostatečnou údržbou, může se úroveň hluku aúroveň vibrací lišit. To může zatížení vibracemi ahlukem po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatížení vibracemi ahlukem by měly být zohledněny idoby, kdy je nářadí vypnuté nebo běží, ale ve skutečnosti se nepoužívá. To může zatížení vibracemi ahlukem po celou pracovní dobu výrazně snížit. Stanovte dodatečná bezpečnostní opatření kochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí anástrojů, udržování teplých rukou, organizace pracovních procesů. Montáž u Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. Montáž základní desky (GSS 160-1 A Multi) (viz obrázek A) Úplně vyšroubujte 4 šrouby (8). Nasaďte vhodnou základní desku a šrouby znovu utáhněte. Výměna brusné desky (viz obrázek A) Brusnou desku (6) lze v případě potřeby vyměnit. Úplně vyšroubujte 4 šrouby (8) a sejměte brusnou desku (6). Nasaďte novou brusnou desku (6) a šrouby znovu utáhněte. Výměna brusného papíru Před nasazením nového brusného papíru odstraňte zbrusné desky (6) nečistoty aprach, např. štětcem. Pro zabezpečení optimálního odsávání prachu dbejte na to, aby se otvory vbrusném papíru kryly sotvory vbrusné desce. Brusné papíry se suchým zipem (viz obrázek B) Pokud je brusná deska (6) opatřená suchým zipem, můžete pomocí něj rychle a jednoduše upevňovat brusné papíry se suchým zipem. Aby bylo dosaženo optimální přilnavosti, vyklepejte suchý zip brusné desky (6) před nasazením brusného papíru (9). Nasaďte brusný papír (9) na jedné straně brusné desky (6) tak, aby byl zarovnaný, poté položte brusný papír na brusnou desku a pevně ho přitiskněte. Pro sejmutí brusného papíru (9) ho uchopte za jeden roh a stáhněte ho z brusné desky (6). Brusné papíry bez suchého zipu (viz obrázky C–E)

Uvolněte upevňovací třmen (11) z aretace a sklopte ho dolů.

Zasuňte brusný papír (9) pod zadní upínací lištu (10). Dbejte na to, aby brusný papír (9) nebyl příliš krátký a byl správně upevněný. Upevňovací třmen (11) vraťte zpět do výchozí polohy a zajistěte ho v ní.

Brusný papír napněte okolo brusné desky (6). Přední část brusného papíru upněte pod přední upínací lištou (12). Dbejte na to, aby brusný papír (9) nebyl příliš krátký a byl správně upevněný. Upevňovací třmen (11) vraťte zpět do výchozí polohy a zajistěte ho v ní. Do neděrovaných brusných papírů, např. v rolích nebo metráže, můžete pro odsávání prachu udělat otvory děrovacím nástrojem (13). Elektronářadí s namontovaným brusným papírem přitlačte na děrovací nástroj (viz obrázekF). Pro sejmutí brusného papíru (9) povolte oba upínací třmeny (11) a brusný papír vytáhněte z držáku. Volba brusného papíru Podle broušeného materiálu a požadovaného úběru povrchu jsou k dispozici různé brusné papíry: Zrnitost Pro broušení veškerých dřevěných materiálů 40–240 Pro hrubé broušení, např. drsných, neohoblovaných trámů a prken hrubá 40, 60 Pro rovinné broušení a vyrovnání drobných nerovností střední 80, 120 Pro finální a jemné broušení tvrdého dřeva jemná 180, 240 Pro broušení barevných a lakovaných vrstev, resp. základních nátěrů, jako jsou plniče a tmely 40–240 Pro obroušení barvy hrubá 40, 60 Pro broušení podkladových barev střední 80, 120 Pro finální broušení základních nátěrů před lakováním jemná 180, 240 Odsávání prachu/třísek Prach zmateriálů, jako jsou nátěry sobsahem olova, některé druhy dřeva, minerály akov, může být zdraví škodlivý. Kontakt sprachem nebo vdechnutí mohou upracovníka nebo osob nacházejících se vblízkosti vyvolat alergické reakce a/nebo onemocnění dýchacích cest. Určitý prach, jako dubový nebo bukový prach, je pokládán za karcinogenní, zvláště ve spojení spřídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté. – Pokud možno používejte pro daný materiál vhodné odsávání prachu. – Zajistěte dobré větrání pracoviště. – Je doporučeno nosit ochrannou dýchací masku střídou filtruP2. Bosch Power Tools 1 609 92A 4AD | (03.11.2020)78 | Čeština Dodržujte předpisy pro obráběné materiály platné vpříslušné zemi. u Zabraňte hromadění prachu na pracovišti. Prach se může lehce vznítit. Interní odsávání s boxem na prach (viz obrázky G–J) Box na prach (2) nasaďte na výfukové hrdlo (14). Naplnění boxu na prach (2) lze snadno kontrolovat díky průhledné nádobě. Pro vyprázdnění boxu na prach (2) ho mírně otáčivým pohybem vytáhněte směrem dozadu. Odšroubujte filtrační vložku (15) z boxu na prach (2). Vyprázdněte prachový box. Filtrační vložkou (15) lehce poklepejte o pevný podklad, aby se uvolnil prach. Vyčistěte lamely filtrační vložky (15) měkkým kartáčem. Upozornění: Aby bylo zabezpečeno optimální odsávání prachu, box na prach (2) včas vyprázdněte a pravidelně čistěte filtrační vložku (15). Při práci na svislých plochách držte elektronářadí tak, aby box na prach (2) směřoval dolů. Externí odsávání (viz obrázek K) Nasaďte odsávací hadici (16) (příslušenství) na výfukové hrdlo (14). Připojte odsávací hadici (16) k vysavači (příslušenství). Vysavač musí být vhodný pro broušený materiál. Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo suchého prachu použijte speciální vysavač. Při práci na svislých plochách držte elektronářadí tak, aby odsávací hadice směřovala dolů. Provoz Uvedení do provozu u Dbejte na správné síťové napětí! Napětí zdroje proudu musí souhlasit súdaji na typovém štítku elektronářadí. Elektronářadí označené 230V smí být provozováno ina 220V. Zapnutí a vypnutí u Zajistěte, abyste mohli ovládat spínač, aniž byste pustili rukojeť. Pro zapnutí elektronářadí stiskněte vypínač (1) doprava do polohy „I“. Pro vypnutí elektronářadí stiskněte vypínač (1) doleva do polohy „O“. Pracovní pokyny u Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. u Než elektronářadí odložíte, počkejte, dokud se nezastaví. Úběrový výkon je při broušení podstatně určen volbou brusného papíru. Pouze bezvadné brusné papíry zabezpečují dobrý brusný výkon ašetří elektronářadí. Dbejte na rovnoměrný přítlak, abyste zvýšili životnost brusných papírů. Nadměrné zvýšení přítlaku nevede kvyššímu brusnému výkonu, ale květšímu opotřebení elektronářadí abrusného papíru. Brusný papír, který byl použitý na kov, už nepoužívejte na jiné materiály. Používejte pouze originální příslušenství pro broušení Bosch. Údržba aservis Údržba ačištění u Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. u Udržujte elektronářadí avětrací otvory čisté, aby pracovalo dobře abezpečně. Je-li nutná výměna přívodního kabelu, nechte ji provést firmou Bosch nebo autorizovaným servisem pro elektronářadí Bosch, abyste zabránili ohrožení bezpečnosti. Zákaznická služba aporadenství ohledně použití Zákaznická služba zodpoví vaše dotazy kopravě aúdržbě vašeho výrobku atéž knáhradním dílům. Rozkladové výkresy ainformace onáhradních dílech najdete také na: www.bosch-pt.com. Vpřípadě dotazů knašim výrobkům apříslušenství vám ochotně pomůže poradenský tým Bosch. Vpřípadě veškerých otázek aobjednávek náhradních dílů bezpodmínečně uveďte 10místné věcné číslo podle typového štítku výrobku. Czech Republic Robert Bosch odbytová s.r.o. Bosch Service Center PT K Vápence 1621/16 692 01 Mikulov Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online. Tel.: [phone] Fax: [phone] E-Mail: [e-mail] www.bosch-pt.cz Další adresy servisů najdete na: www.bosch-pt.com/serviceaddresses Likvidace Elektronářadí, příslušenství aobaly odevzdejte kekologické recyklaci. Elektronářadí nevyhazujte do domovního odpadu! 1 609 92A 4AD | (03.11.2020) Bosch Power ToolsSlovenčina | 79 Pouze pro zeměEU: Podle evropské směrnice 2012/19/EU oodpadních elektrických aelektronických zařízeních ajejí realizace vnárodních zákonech se již nepoužitelné elektronářadí musí shromažďovat odděleně od ostatního odpadu aodevzdat kekologické recyklaci. Slovenčina Bezpečnostné upozornenia Všeobecné bezpečnostné upozornenia pre elektrické náradie VÝSTRAHA Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie ašpecifikácie dodané stýmto elektrickým náradím. Nedodržiavanie všetkých uvedených pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo ťažké poranenie. Tieto výstražné upozornenia abezpečnostné pokyny starostlivo uschovajte na budúce použitie. Pojem „elektrické náradie“ používaný vnasledujúcom texte sa vzťahuje na elektrické náradie napájané zo siete (sprívod- nou šnúrou) ana elektrické náradie napájané akumulátoro- vou batériou (bez prívodnej šnúry). Bezpečnosť na pracovisku u Pracovisko vždy udržiavajte čisté adobre osvetlené. Neporiadok aneosvetlené priestory pracoviska môžu mať za následok pracovné úrazy. u Nepoužívajte elektrické náradie vo výbušnom pro- stredí, napr. tam, kde sa nachádzajú horľavé kvapali- ny, plyny alebo horľavý prach. Ručné elektrické náradie vytvára iskry, ktoré by mohli zapáliť prach alebo výpary. u Nedovoľte deťom ainým nepovolaným osobám, aby sa počas používania elektrického náradia zdržiavali vblízkosti pracoviska. Pri rozptyľovaní môžete stratiť kontrolu nad náradím. Bezpečnosť – elektrina u Zástrčka prívodnej šnúry elektrického náradia musí zodpovedať použitej zásuvke. Vžiadnom prípade nija- ko nemeňte zástrčku. Suzemneným elektrickým náradím nepoužívajte ani žiadne zástrčkové adapté- ry. Neupravované zástrčky avhodné zásuvky znižujú rizi- ko úrazu elektrickým prúdom. u Vyhýbajte sa telesnému kontaktu suzemnenými povr- chovými plochami, ako sú napr. potrubia, vykurovacie telesá, sporáky achladničky. Ak je vaše telo uzemnené, hrozí zvýšené riziko úrazu elektrickým prúdom. u Nevystavujte elektrické náradie dažďu ani vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje riziko úrazu elektrickým prúdom. u Nepoužívajte prívodnú šnúru na iné než určené účely: na nosenie ručného elektrického náradia, ani na jeho zavesenie azástrčku nevyberajte zo zásuvky ťahaním za prívodnú šnúru. Udržiavajte sieťovú šnúru mimo dosahu horúcich telies, oleja, ostrých hrán alebo po- hybujúcich sa súčastí. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko úrazu elektrickým prúdom. u Keď pracujete selektrickým náradím vonku, používaj- te len také predlžovacie káble, ktoré sú schválené aj na používanie vo vonkajších priestoroch. Použitie pre- dlžovacieho kábla, ktorý je vhodný na používanie vo von- kajšom prostredí, znižuje riziko úrazu elektrickým prú- dom. u Ak sa nedá vyhnúť použitiu elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poru- chových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko úrazu elektrickým prúdom. Bezpečnosť osôb u Buďte ostražití, sústreďte sa na to, čo robíte, aselektrickým náradím pracujte uvážlivo. Nepracujte selektrickým náradím, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Krátka nepo- zornosť pri používaní elektrického náradia môže mať za následok vážne poranenia. u Používajte osobné ochranné prostriedky. Vždy použí- vajte ochranné okuliare. Používanie osobných ochran- ných prostriedkov, ako je ochranná dýchacia maska, bez- pečnostná pracovná obuv, ochranná prilba alebo chráni- če sluchu, podľa druhu elektrického náradia aspôsobu jeho použitia znižuje riziko zranenia. u Vyhýbajte sa neúmyselnému uvedeniu elektrického náradia do činnosti. Pred zasunutím zástrčky do zásu- vky a/alebo pred pripojením akumulátora, pred chyte- ním alebo prenášaním elektrického náradia sa vždy presvedčte, či je elektrické náradie vypnuté. Prenáša- nie elektrického náradia so zapnutým vypínačom alebo pripojenie zapnutého elektrického náradia kelektrickej sieti môže mať za následok nehodu. u Kým zapnete elektrické náradie, odstráňte zneho na- stavovacie pomôcky alebo kľúče na skrutky. Nastavo- vací nástroj alebo kľúč, ktorý sa nachádza vrotujúcej časti elektrického náradia, môže spôsobiť vážne poranenia osôb. u Vyhýbajte sa abnormálnym polohám tela. Dbajte na pevný postoj aneustále udržiavajte rovnováhu. Takto budete môcť lepšie kontrolovať ručné elektrické náradie vneočakávaných situáciách. u Pri práci noste vhodný pracovný odev. Nenoste voľné odevy ani šperky. Dbajte, aby sa vlasy, odev aruka- vice nedostali do blízkosti pohyblivých súčastí. Voľný odev, dlhé vlasy alebo šperky sa môžu zachytiť do rotujú- cich častí elektrického náradia. u Ak sa dá na ručné elektrické náradie namontovať od- sávacie zariadenie azariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené Bosch Power Tools 1 609 92A 4AD | (03.11.2020)80 | Slovenčina asprávne používané. Používanie odsávacieho za- riadenia azariadenia na zachytávanie prachu znižuje rizi- ko ohrozenia zdravia prachom. u Dbajte, aby ste pri rutinnom používaní náradia nekonali vrozpore sprincípmi jeho bezpečného použí- vania. Nepozorná práca môže viesť vokamihu kťažkému zraneniu. Starostlivé používanie elektrického náradia u Nikdy nepreťažujte elektrické náradie. Používajte elektrické náradie vhodné na daný druh práce. Svhodným ručným elektrickým náradím budete pracovať lepšie abezpečnejšie vuvedenom rozsahu výkonu nára- dia. u Nepoužívajte elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnúť alebo vypnúť, je nebezpečné atreba ho zveriť do opravy odborníkovi. u Než začnete náradie nastavovať alebo prestavovať, vymieňať príslušenstvo alebo kým ho odložíte, vždy vytiahnite zástrčku sieťovej šnúry zo zásuvky a/alebo odoberte akumulátor, ak je to možné. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu elektrické- ho náradia. u Nepoužívané elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať toto nára- die osobám, ktoré sním nie sú dôverne oboznámené alebo ktoré si neprečítali tieto pokyny. Elektrické nára- die je nebezpečné, ak ho používajú neskúsené osoby. u Elektrické náradie apríslušenstvo starostlivo ošetruj- te. Kontrolujte, či pohyblivé súčiastky bezchybne fun- gujú alebo či nie sú blokované, zlomené alebo po- škodené, čo by mohlo negatívne ovplyvniť správne fungovanie elektrického náradia. Pred použitím nára- dia dajte poškodené súčiastky vymeniť. Veľa nehôd je spôsobených nedostatočnou údržbou elektrického nára- dia. u Rezné nástroje udržiavajte ostré ačisté. Starostlivo ošetrované rezné nástroje sostrými reznými hranami majú menšiu tendenciu zablokovať sa aľahšie sa dajú viesť. u Používajte elektrické náradie, príslušenstvo, nastavo- vacie nástroje apod. podľa týchto výstražných upozo- rnení abezpečnostných pokynov. Pri práci zohľadnite konkrétne pracovné podmienky ačinnosť, ktorú bu- dete vykonávať. Používanie elektrického náradia na iný než predpokladaný účel môže viesť knebezpečným situ- áciám. u Rukoväti aúchopové povrchy udržujte suché, čisté abez oleja alebo mazacieho tuku. Šmykľavé rukoväti aúchopové povrchy neumožňujú bezpečnú manipuláciu aovládanie náradia vneočakávaných situáciách. Servis u Elektrické náradie dávajte opravovať len kvalifikova- nému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaistí zachovanie bezpečnosti náradia. Bezpečnostné upozornenia pre používanie brúsky u Elektrické náradie používajte len na brúsenie nasu- cho. Vniknutie vody do elektrického náradia zvyšuje riziko zásahu elektrickým prúdom. u Pozor, nebezpečenstvo požiaru! Zabráňte prehriatiu brúseného materiálu abrúsky. Vyprázdnite nádobu na prach vždy pred prestávkou vpráci. Prach zbrúsenia vo vrecku na prach, mikrofiltri, papierovom vrecku (alebo vo filtračnom vrecku, príp. filtri vysávača) sa za nepriazni- vých podmienok, ako odlietavanie iskier pri brúsení kovov, môže sám vznietiť. Mimoriadne nebezpečenstvo hrozí vtedy, keď je prach zbrúsenia zmiešaný so zvyška- mi laku, polyuretánu alebo iných chemických látok aopracovávaný materiál je po dlhej práci horúci. u Pravidelne čistite vetracie otvory svojho elektrického náradia. Ventilátor motora vťahuje do telesa náradia prach aveľké nahromadenie kovového prachu by mohlo spôsobiť vznik nebezpečného zásahu elektrickým prú- dom. u Zabezpečte obrobok. Obrobok upnutý pomocou upí- nacieho zariadenia alebo zveráka je bezpečnejší ako ob- robok pridržiavaný rukou. u Počkajte na úplné zastavenie elektrického náradia, až potom ho odložte. Opis výrobku avýkonu Prečítajte si všetky bezpečnostné upozor- nenia apokyny. Nedodržiavanie bezpečnost- ných upozornení apokynov môže zapríčiniť úraz elektrickým prúdom, požiar a/alebo ťažké poranenia. Prosím, všimnite si obrázky vprednej časti návodu na použí- vanie. Používanie vsúlade surčením Toto ručné elektrické náradie je určené na brúsenie nasucho, ato na brúsenie dreva, plastov, kovov, ako aj stierkovacej hmoty alakovaných povrchov. Vyobrazené komponenty Číslovanie jednotlivých komponentov sa vzťahuje na vyob- razenie elektrického náradia na grafickej strane. (1) Vypínač (2) Kompletný zásobník na prach (mikrofiltračný systém) (3) Štvorcová základná doska (GSS140-1A/ GSS160-1AMulti) (4) Obdĺžniková základná doska (GSS160-1A/ GSS160-1AMulti) (5) Trojuholníková základná doska (GSS160-1AMulti) (6) Brúsna doska (7) Rukoväť (izolovaná úchopová plocha) (8) Skrutky pre základnú dosku (4x) 1 609 92A 4AD | (03.11.2020) Bosch Power ToolsSlovenčina | 81 (9) Brúsny kotúč

EU prohlášení oshodě Prohlašujeme na výhradní zodpovědnost, že uvedený výrobek splňuje všech- na příslušná ustanovení níže uvedených směrnic anařízení aje vsouladu snás- ledujícími normami: Technicke podklady u: * Vibrační bruska Objednací číslo
