OTF 3331 W - Ventilador OK - Manual de utilização gratuito

Marca	OK
Modelo	OTF 3331 W
Tipo de produto	Ventilador de pé
Diâmetro da hélice	12 polegadas (304 mm)
Tensão nominal	220-240 V~, 50 Hz
Potência nominal	40 W
Peso líquido	1,68 kg
Número de velocidades	3 (1-3) + parada (0)
Função de oscilação	Sim, com botão de pressão
Ajuste de inclinação	Manual (ângulo ajustável)
Tipo de comando	Botões mecânicos
Fluxo de ar máximo	36,05 m³/min
Nível de potência acústica	48,83 dB(A)
Valor de serviço	1,27 (m³/min)/W
Consumo em espera	0 W
Consumo elétrico anual	9,07 kWh/ano
Material do invólucro	Plástico ABS (estimativa)
Grade de proteção	Dianteira e traseira, com clipes e parafusos
Uso recomendado	Interior, doméstico
Manutenção	Pano macio, não imergir
Segurança	Uso por crianças >8 anos sob supervisão
Conteúdo da embalagem	Ventilador, base, grades, parafusos, manual

Perguntas frequentes - OTF 3331 W OK

Como montar o ventilador?

Siga a ordem inversa da desmontagem: fixe a grade traseira com a porca de plástico, insira a hélice no eixo, segure com a porca da pá, pendure a grade dianteira por cima, instale o parafuso e a porca na parte inferior, depois monte o bloco do motor na base e fixe com os 4 parafusos. Só ligue após a montagem completa.

Como limpar o ventilador?

Antes de qualquer limpeza, desligue e desconecte o aparelho. Use um pano macio. Se necessário, um detergente suave. Não use solventes, abrasivos, utensílios metálicos ou escovas duras. Nunca mergulhe o ventilador em água. Seque bem antes de remontar ou guardar.

O que fazer se o ventilador não girar?

Verifique primeiro se o aparelho está conectado e se a tomada funciona. Certifique-se de que o interruptor está em uma velocidade (1-3). Se o problema persistir, desconecte e verifique se a hélice gira livremente e se a grade está bem fechada. Contacte um reparador autorizado se necessário.

Como ativar a oscilação?

Pressione o botão de oscilação (G) localizado no bloco do motor para ativar a rotação lateral. Para parar, puxe o mesmo botão.

O ventilador faz barulho, o que fazer?

Certifique-se de que a hélice está bem fixa e centrada. Verifique se as grades estão corretamente fechadas e se os parafusos estão apertados. Coloque o ventilador em uma superfície plana e estável. Se o ruído persistir, pode haver um defeito mecânico; consulte um profissional.

Posso usar o ventilador ao ar livre?

Não, este ventilador foi projetado apenas para uso interno em local seco e não úmido. Não o exponha ao sol, à chuva ou a fontes de calor.

Como ajustar a inclinação?

Desligue e desconecte primeiro o aparelho. Incline manualmente a cabeça do ventilador para cima ou para baixo até o ângulo desejado. O ajuste é manual; não force se houver resistência.

O que fazer em caso de avaria?

Não tente consertar você mesmo. Desconecte o aparelho e contacte um serviço pós-venda autorizado ou o revendedor. Para a substituição do cabo de alimentação, apenas um profissional autorizado pode intervir.

O ventilador está instável, como estabilizá-lo?

Certifique-se de que a base está bem fixada ao bloco do motor com os 4 parafusos fornecidos. Coloque o ventilador em uma superfície plana, sólida e antiderrapante. Evite superfícies inclinadas ou irregulares.

Onde encontrar peças de reposição?

Contacte o serviço pós-venda do fabricante (Imtron GmbH) ou seu revendedor. Peças como grades, hélice ou parafusos não são vendidas separadamente no comércio comum. Consulte o manual para obter os contatos.

MANUAL DE UTILIZADOR OTF 3331 W OK

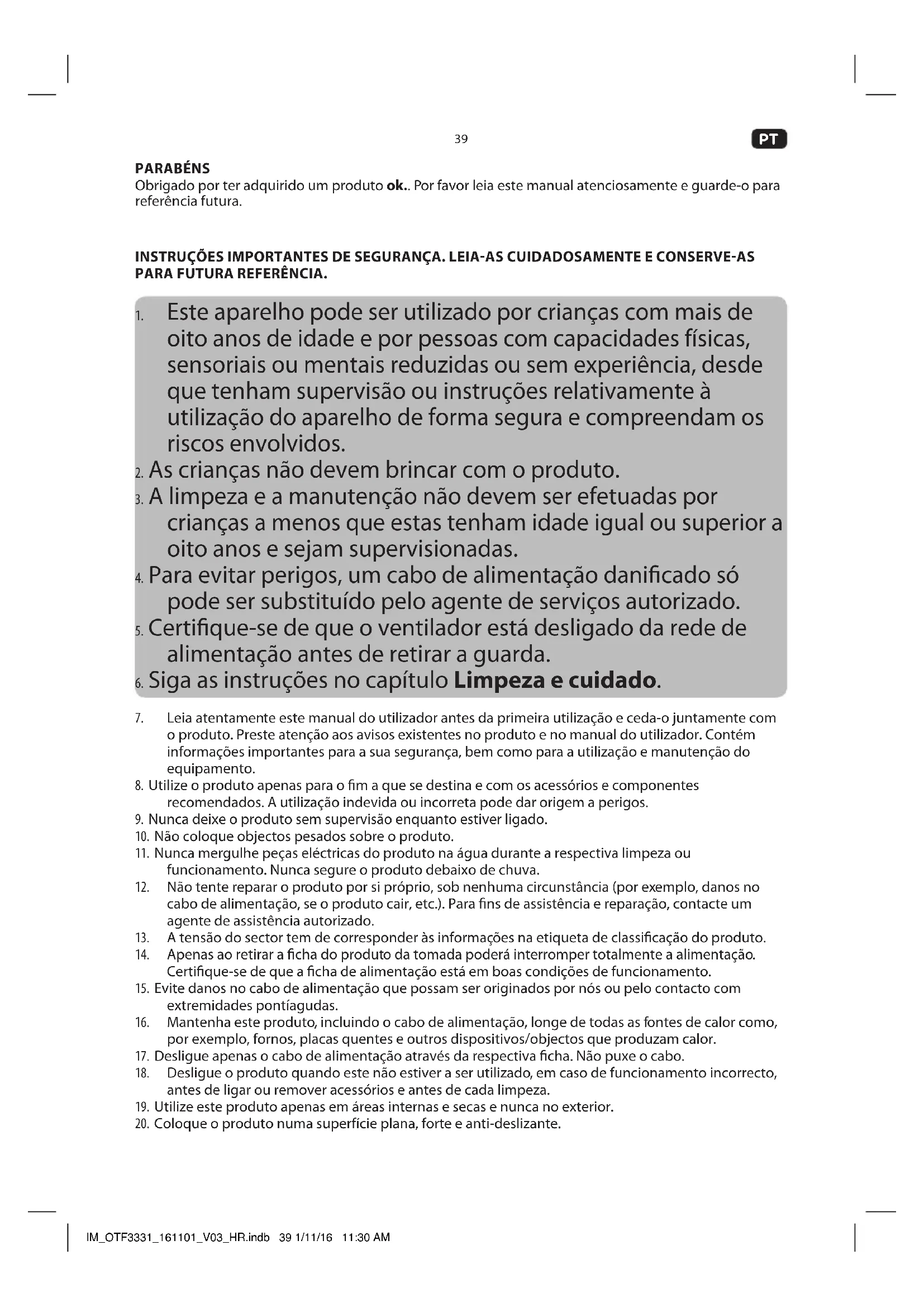

Obrigado por ter adquirido um produto ok.. Por favor leia este manual atenciosamente e guarde-o para referência futura.

INSTRUÇÕES IMPORTANTES DE SEGURANÇA. LEIA-AS CUIDADOSAMENTE E CONSERVE-AS PARA FUTURA REFERÊNCIA.

1. Este aparelho pode ser utilizado por crianças com mais de oito anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência, desde que tenham supervisão ou instruções relativamente à utilização do aparelho de forma segura e compreendam os riscos envolvidos.
2. As crianças não devem brincar com o produto.
3. A limpeza e a manutenção não devem ser efetuadas por crianças a menos que estas tenham idade igual ou superior a oito anos e sejam supervisionadas.
4. Para evitar perigos, um cabo de alimentação danificado só pode ser substituído pelo agente de serviços autorizado.
5. Certifique-se de que o ventilador está desligado da rede de alimentação antes de retirar a guarda.

6. Siga as instruções no capítulo Limpeza e cuidado.

7. Leia atentamente este manual do utilizador antes da primeira utilização e ceda-o juntamente com o produto. Preste atenção aos avisos existentes no produto e no manual do utilizador. Contém informações importantes para a sua segurança, bem como para a utilização e manutenção do equipamento.

8. Utilize o produto apenas para o fim a que se destina e com os acessórios e componentes recomendados. A utilização indevida ou incorreta pode dar origem a perigos.

9. Nunca deixe o produto sem supervisão enquanto estiver ligado.

10. Não coloque objectos pesados sobre o produto.

11. Nunca mergulhe peças eléctricas do produto na água durante a respectiva limpeza ou funcionamento. Nunca segure o produto debaixo de chuva.

12. Não tente reparar o produto por si próprio, sob nenhuma circunstância (por exemplo, danos no cabo de alimentação, se o produto cair, etc.). Para fins de assistência e reparação, contacte um agente de assistência autorizado.

13. A tensão do sector tem de corresponder às informações na etiqueta de classificação do produto.

14. Apenas ao retirar a ficha do produto da tomada poderá interromper totalmente a alimentação. Certifique-se de que a ficha de alimentação está em boas condições de funcionamento.

15. Evite danos no cabo de alimentação que possam ser originados por nós ou pelo contacto com extremidades pontíagudas.

16. Mantenha este produto, incluindo o cabo de alimentação, longe de todas as fontes de calor como, por exemplo, fornos, placas quentes e outros dispositivos/objectos que produzam calor.

17. Desligue apenas o cabo de alimentação através da respectiva ficha. Não puxe o cabo.

18. Desligue o produto quando este não estiver a ser utilizado, em caso de funcionamento incorrecto, antes de ligar ou remover acessórios e antes de cada limpeza.

19. Utilize este produto apenas em áreas internas e secas e nunca no exterior.

20. Coloque o produto numa superfície plana, forte e anti-deslizante.

PT

1. Nunca utilize, exponha nem coloque o produto junto de:

2. luz solar direta e pó;

3. fogo (lareiras, grelhadores, velas), água (salpicos de água, jarras, lagos, banheiras) ou humidade intensa.

4. Este produto não é adequado para uso comercial. Foi concebido apenas para uso doméstico.

5. Não remova a protecção nem insira nenhum objecto durante o funcionamento.
6. Antes de limpar, permita sempre que o produto pare totalmente e desligue-o da tomada.
7. Para evitar o sobreaquecimento, não tape o produto.
8. As crianças pequenas e as pessoas mais velhas não devem ser expostas às correntes de ar frio durante muito tempo.
9. Mantenha o produto longe de objectos soltos, como plantas, cortinas, etc.
10. O produto só pode ser ligado à tomada depois de ser totalmente montado.

UTILIZAÇÃO PREVISTA

O produto destina-se apenas para circulação do ar da sala. Utilize-o apenas de acordo com estas instruções. Qualquer outra utilização poderá originar danos no produto ou ferimentos.

A Imtron GmbH não assume qualquer responsabilidade por danos provocados no produto, por danos de propriedade ou por lesões pessoais resultantes do uso descuidado ou inadequado do produto ou da utilização do produto que não esteja de acordo com a finalidade especificada pelo fabricante.

COMPONENTES

A. Proteção dianteira

B. Porca da pá da ventoinha

C. Pás da ventoinha

D. Porca em plástico

E. Proteção traseira

F. Unidade do motor

G. Botão de oscilação

H. Cabo e ficha de alimentação (não mostrado)

1. Base

J. Botões de controlo (Regulações da velocidade: 1-3, Desligar: 0)

K. Parafusos (4x)

ANTES DE UTILIZAR PELA PRIMEIRA VEZ

• Remova o produto e os acessórios com cuidado da embalagem original. Recomenda-se que guarde a embalagem original para armazenamento. Se pretender eliminar a embalagem original, cumpra os regulamentos legais aplicáveis. Se tiver qualquer questão relativamente à eliminação correcta, contacte o seu centro de gestão de resíduos local.
• Inspeccione o conteúdo fornecido e verifique se está completo e sem danos. Se o conteúdo fornecido estiver incompleto ou com danos, contacte imediatamente o seu ponto de venda.
• Depois de desembalar, consulte o capítulo Limpeza e cuidado.

MONTAGEM DA PROTECÇÃO TRASEIRA

Se ainda estiver apertada, remova a porca das pás da ventoinha e a porca em plástico (LOOSEN). Fixe a proteção traseira à caixa do motor com a pega voltada para cima e com o orifício para o parafuso voltado para baixo e alinhe os pinos.
2 Fixe a protecção traseira com a porca de parafuso de plástico (TIGHTEN).

MOSNTAGEM DA LÂMINA DA VENTOINHA

3 Deslize a lâmina da ventoinha para a árvore de cames do motor para que os pinos encaixem na ranhura.
4 Fixe o conjunto das pás da ventoinha com a porca das pás da ventoinha.

MONTAGEM DA PROTECÇÃO FRONTAL

5 Abra os grampos e remova o parafuso e a porca, encaixe a proteção dianteira a partir da parte superior na proteção traseira, alinhando ambos os orifícios para parafusos.
6 Instale o parafuso e a porca na parte inferior para bloquear as proteções.
7 Feche os grampos metálicos.

MONTAGEM DA BASE

8 Empurre a unidade do motor para a base e certifique-se de que fica firmemente colocada na base e correctamente engatada.
9 Fixe a unidade do motor e a base à parte lateral com os 4 parafusos fornecidos.

Atenção:

• O produto só pode ser ligado à tomada quando estiver totalmente montado.
• O aparelho não pode ser desmontado durante o respectivo funcionamento, manutenção geral e limpeza e manutenção do utilizador.
• O produto nunca deve ser colocado em funcionamento sem o suporte ou numa posição horizontal.

Nota: Desligue o produto antes de ajustar o ângulo.

FUNCIONAMENTO

Nota: Coloque numa superfície estável e nivelada.

10 Para a função de oscilação, prima o botão de oscilação. Prima novamente o botão para parar a oscilação.
11 Defina o ângulo pretendido.
12 Ligue o produto.
13 Para ligar o aparelho, prima uma das velocidades de 1 a 3. Para desligar, prima 0.
14 Desligue o aparelho se não o for utilizar durante algum tempo.

Atenção:

• A protecção tem de estar totalmente fechada durante o funcionamento do produto.
• Durante o funcionamento, não coloque os dedos nem outros objectos na protecção.

PT

42

LIMPEZA E CUIDADO

• Aviso! Antes de limpar, deixe sempre que o aparelho pare totalmente e desligue-o da tomada.
• Utilize um pano macio para limpar. Se não conseguir retirar a sujidade, utilize um detergente suave.
• Não use solventes nem abrasivos, utensílios metálicos nem escovas duras para limpar.
• Não mergulhe a ventoinha na água ou outros líquidos. Não permite que caia água para o compartimento do motor da ventoinha.
• Seque todas as peças antes de guardar.
• Guarde o aparelho num local fresco, seco e limpo e fora do alcance das crianças e animais de estimação.

DESMONTAR

Desmonte a ventoinha para limpar pela ordem inverse aos passos de montagem.

ESPECIFICAÇÃO

Tensão nominal : 220 - 240 V\~, 50 Hz

Potência nominal : 40 W

Diâmetro da ventoinha : 12" (aprox. 304 mm)

Peso : aprox. 1,68 kg

Descrição Símbolo Valor Unidade
Fluxo máximo de produção da ventoinha F 36,05 m			^3 /min
Potência de entrada da ventoinha P 28,34 W
Valor do service	SV	1,27	( m^3 /min)/W
Consumo de energia em modo de espera (standby)	P_SB	0,00	W
Nível de potência de som da ventoinha	L_WA	48,83 dB(A)
Velocidade máxima do ar	c	2,25	m/s
Consumo sazonal de eletricidade	Q	9,07	KWh/a
Norma para valor do serviço	Regulação Da Comissão (Ue) N.° 206/2012IEC 60879:1986EN 50564:2011EN 60704-2-7:1998EN 60704-1:2010
Detalhes de contacto para obtenção de mais informações	Imtron GmbHWankelstraße 585046 IngolstadtGermany

ELIMINAÇÃO

Não elimine o aparelho no lixo doméstico não separado. Retorne-o a um ponto de recolha destinado à reciclagem de lixo electrónico (WEEE). Dessa forma, estará ajudando a preservar recursos e proteger o meio ambiente. Para mais informações, entre em contacto com o seu revendedor ou as autoridades locais.
