Marke	OK
Modell	OTF 3331 W
Produkttyp	Standventilator
Propellerdurchmesser	12 Zoll (304 mm)
Nennspannung	220-240 V~, 50 Hz
Nennleistung	40 W
Nettogewicht	1,68 kg
Anzahl der Geschwindigkeitsstufen	3 (1-3) + Aus (0)
Oszillationsfunktion	Ja, mit Drucktaste
Neigungseinstellung	Manuell (einstellbarer Winkel)
Bedienungsart	Mechanische Tasten
Maximaler Luftdurchsatz	36,05 m³/min
Schallleistungspegel	48,83 dB(A)
Servicewert	1,27 (m³/min)/W
Stromverbrauch im Standby	0 W
Jährlicher Stromverbrauch	9,07 kWh/Jahr
Gehäusematerial	ABS-Kunststoff (Schätzung)
Schutzgitter	Vorne und hinten, mit Clips und Schrauben
Empfohlene Verwendung	Innenbereich, Haushalt
Pflege	Weiches Tuch, nicht eintauchen
Sicherheit	Verwendung durch Kinder über 8 Jahre unter Aufsicht
Verpackungsinhalt	Ventilator, Basis, Gitter, Schrauben, Anleitung

Häufig gestellte Fragen - OTF 3331 W OK

Wie montiere ich den Ventilator?

Befolgen Sie die umgekehrte Reihenfolge der Demontage: Befestigen Sie das hintere Schutzgitter mit der Kunststoffmutter, setzen Sie den Propeller auf die Welle, sichern Sie ihn mit der Propellermutter, hängen Sie das vordere Gitter von oben ein, installieren Sie die Schraube und Mutter unten, dann montieren Sie den Motorblock in die Basis und befestigen ihn mit den 4 Schrauben. Erst nach vollständiger Montage einstecken.

Wie reinige ich den Ventilator?

Vor der Reinigung Gerät ausschalten und Netzstecker ziehen. Verwenden Sie ein weiches Tuch. Bei Bedarf ein mildes Reinigungsmittel. Keine Lösungsmittel, Scheuermittel, Metallutensilien oder harte Bürsten verwenden. Tauchen Sie den Ventilator niemals in Wasser. Vor dem Zusammenbau oder Einlagern gut trocknen.

Was tun, wenn der Ventilator nicht läuft?

Überprüfen Sie zuerst, ob das Gerät eingesteckt ist und die Steckdose funktioniert. Stellen Sie sicher, dass der Schalter auf einer Stufe (1-3) steht. Wenn das Problem weiterhin besteht, ziehen Sie den Stecker und prüfen Sie, ob sich der Propeller frei dreht und das Gitter richtig geschlossen ist. Kontaktieren Sie bei Bedarf einen autorisierten Reparaturdienst.

Wie aktiviere ich die Oszillation?

Drücken Sie die Oszillationstaste (G) am Motorblock, um die seitliche Drehung zu aktivieren. Zum Stoppen ziehen Sie am selben Knopf.

Der Ventilator macht Geräusche, was tun?

Stellen Sie sicher, dass der Propeller fest sitzt und zentriert ist. Überprüfen Sie, ob die Gitter richtig geschlossen und die Schrauben festgezogen sind. Stellen Sie den Ventilator auf eine ebene und stabile Oberfläche. Wenn das Geräusch anhält, kann ein mechanischer Defekt vorliegen; konsultieren Sie einen Fachmann.

Kann ich den Ventilator draußen verwenden?

Nein, dieser Ventilator ist nur für den Innenbereich und trockene, nicht feuchte Räume vorgesehen. Setzen Sie ihn nicht direktem Sonnenlicht, Regen oder Wärmequellen aus.

Wie stelle ich die Neigung ein?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Neigen Sie den Ventilatorkopf manuell nach oben oder unten in den gewünschten Winkel. Die Einstellung ist manuell; nicht mit Gewalt vorgehen.

Was tun bei einer Störung?

Versuchen Sie keine Reparatur selbst. Ziehen Sie den Netzstecker und kontaktieren Sie einen autorisierten Kundendienst oder den Händler. Für den Austausch des Netzkabels darf nur ein autorisierter Fachmann eingreifen.

Der Ventilator ist instabil, wie stabilisiere ich ihn?

Stellen Sie sicher, dass die Basis mit den 4 mitgelieferten Schrauben fest am Motorblock befestigt ist. Stellen Sie den Ventilator auf eine ebene, feste und rutschfeste Oberfläche. Vermeiden Sie geneigte oder unebene Flächen.

Wo finde ich Ersatzteile?

Kontaktieren Sie den Kundendienst des Herstellers (Imtron GmbH) oder Ihren Händler. Teile wie Gitter, Propeller oder Schrauben werden im regulären Handel nicht separat verkauft. Die Kontaktdaten finden Sie in der Anleitung.

BEDIENUNGSANLEITUNG OTF 3331 W OK

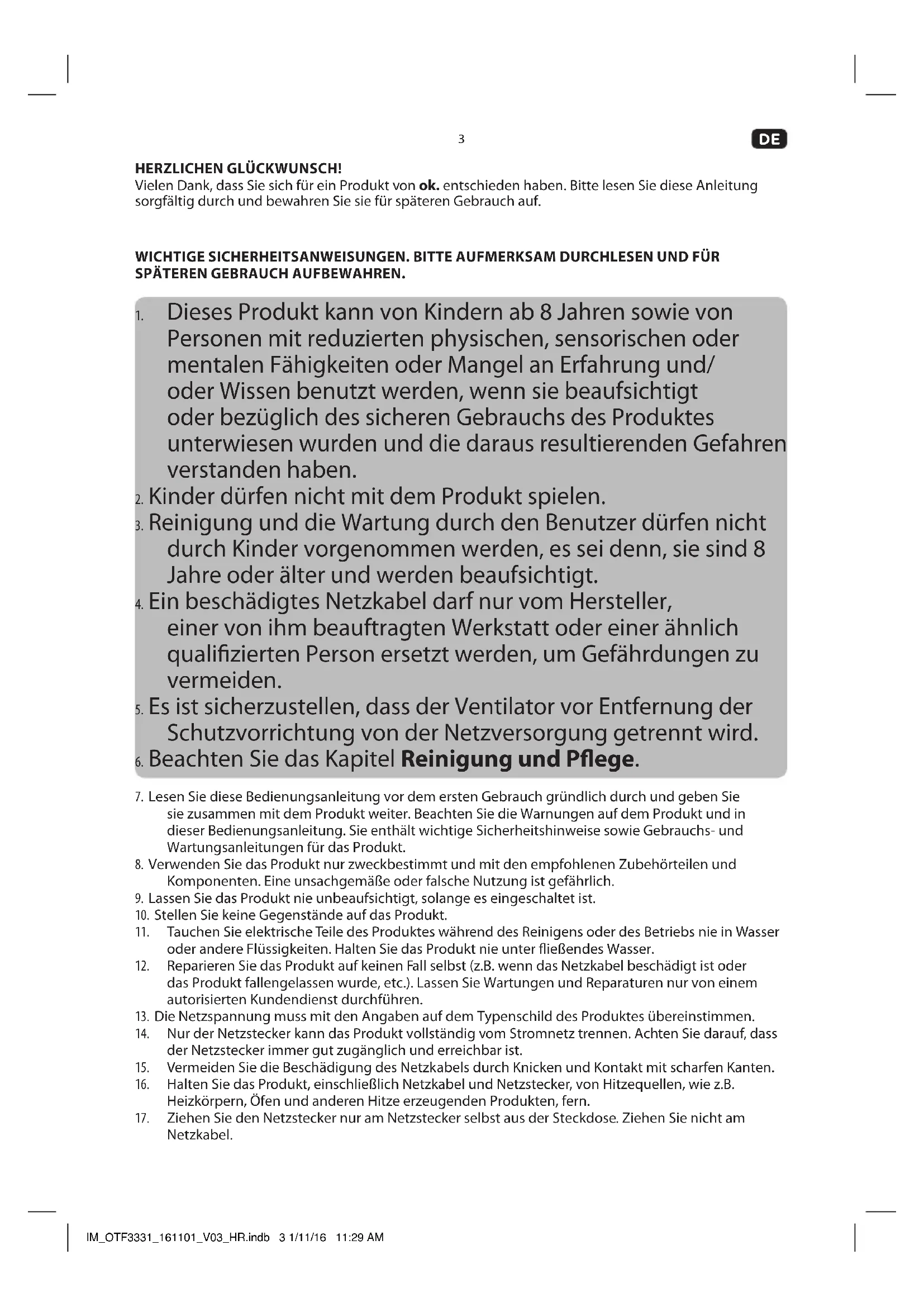

Vielen Dank, dass Sie sich für ein Produkt von ok. entschieden haben. Bitte lesen Sie diese Anleitung sorgfältig durch und bewahren Sie sie für späteren Gebrauch auf.

WICHTIGE SICHERHEITSANWEISUNGEN. BITTE AUFMERKSAM DURCHLESEN UND FÜR SPÄTEREN GEBRAUCH AUFBEWAHREN.

1. Dieses Produkt kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produktes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
2. Kinder dürfen nicht mit dem Produkt spielen.
3. Reinigung und die Wartung durch den Benutzer dürfen nicht durch Kinder vorgenommen werden, es sei denn, sie sind 8 Jahre oder älter und werden beaufsichtigt.
4. Ein beschädigtes Netzkabel darf nur vom Hersteller, einer von ihm beauftragten Werkstatt oder einer ähnlich qualifizierten Person ersetzt werden, um Gefährdungen zu vermeiden.
5. Es ist sicherzustellen, dass der Ventilator vor Entfernung der Schutzvorrichtung von der Netzversorgung getrennt wird.

6. Beachten Sie das Kapitel Reinigung und Pflege.

7. Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch gründlich durch und geben Sie sie zusammen mit dem Produkt weiter. Beachten Sie die Warnungen auf dem Produkt und in dieser Bedienungsanleitung. Sie enthält wichtige Sicherheitshinweise sowie Gebrauchs- und Wartungsanleitungen für das Produkt.

8. Verwenden Sie das Produkt nur zweckbestimmt und mit den empfohlenen Zubehörteilen und Komponenten. Eine unsachgemäße oder falsche Nutzung ist gefährlich.

9. Lassen Sie das Produkt nie unbeaufsichtigt, solange es eingeschaltet ist.

10. Stellen Sie keine Gegenstände auf das Produkt.

11. Tauchen Sie elektrische Teile des Produktes während des Reinigens oder des Betriebs nie in Wasser oder andere Flüssigkeiten. Halten Sie das Produkt nie unter fließendes Wasser.

12. Reparieren Sie das Produkt auf keinen Fall selbst (z.B. wenn das Netzkabel beschädigt ist oder das Produkt fallengelassen wurde, etc.). Lassen Sie Wartungen und Reparaturen nur von einem autorisierten Kundendienst durchführen.

13. Die Netzspannung muss mit den Angaben auf dem Typenschild des Produktes übereinstimmen.

14. Nur der Netzstecker kann das Produkt vollständig vom Stromnetz trennen. Achten Sie darauf, dass der Netzstecker immer gut zugänglich und erreichbar ist.

15. Vermeiden Sie die Beschädigung des Netzkabels durch Knicken und Kontakt mit scharfen Kanten.

16. Halten Sie das Produkt, einschließlich Netzkabel und Netzstecker, von Hitzequellen, wie z.B. Heizkörpern, Öfen und anderen Hitze erzeugenden Produkten, fern.

17. Ziehen Sie den Netzstecker nur am Netzstecker selbst aus der Steckdose. Ziehen Sie nicht am Netzkabel.

DE

4

1. Ziehen Sie den Netzstecker aus der Steckdose, ...

2. wenn das Produkt nicht benutzt wird,

3. wenn Funktionsstörungen auftreten,
4. bevor Sie Zubehör anbringen / entfernen und

5. bevor Sie das Produkt reinigen.

6. Verwenden Sie das Produkt nur in trockenen Innenräumen, niemals im Freien.

7. Stellen Sie das Produkt auf eine ebene, stabile und rutschfeste Oberfläche.

8. Schützen Sie das Produkt vor:

9. direkter Sonneneinstrahlung und Staub;

10. Feuer (Kamin, Grill, Kerzen), Wasser (Wasserspritzer, Vasen, Teiche, Badewanne) oder hoher Luftfeuchtigkeit.

11. Dieses Produkt ist nicht für kommerziellen Gebrauch geeignet. Es ist nur für die Nutzung im Haushalt konzipiert.

12. Während des Betriebs das Schutzgitter nicht entfernen und keine Gegenstände einführen.

13. Lassen Sie das Produkt vor der Reinigung immer vollständig zum Stillstand kommen und trennen Sie dieses von der Steckdose.
14. Um ein Überhitzen zu vermeiden, das Produkt nicht abdecken.
15. Kleinkinder, Kinder und ältere Personen sollten nicht über längere Zeit kalten Luftströmen ausgesetzt werden.
16. Das Produkt von losen Gegenständen wie Pflanzen, Vorhänge usw. Fernhalten.
17. Das Produkt darf erst nach abgeschlossener Montage an das Netz angeschlossen werden.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Dieses Produkt dient nur zur Umwälzung der Raumluft. Jede andere Verwendung kann zu Schäden am Gerät oder zu Verletzungen führen.

Die Imtron GmbH übernimmt keine Haftung für Schäden am Produkt, Sachschaden, oder Verletzung von Personen aufgrund von unachtsamer, unsachgemäßer, falscher oder nicht dem vom Hersteller angegebenen Zweck entsprechender Verwendung des Produkts.

BAUTEILE

A. Schutzgitter, vorn

B. Ventilatorflügelmutter

C. Ventilatorflügel

D. Kunststoffmutter

E. Schutzgitter, hinten

F. Motoreinheit

G. Oszillationsknopf

H. Netzkabel mit Netzstecker (nicht abgebildet)

I. Standfuß

J. Bedienfeld (Drehzahlstufen: 1-3, Aus: 0)

K. Schrauben (4x)

VOR DEM ERSTEN GEBRAUCH

• Entfernen Sie das Produkt und Zubehör vorsichtig aus der Originalverpackung. Es empfiehlt sich, die Originalverpackung für späteres Verstauen aufzubewahren. Möchten Sie die Originalverpackung entsorgen, so tun Sie dies nach den geltenden gesetzlichen Bestimmungen. Haben Sie Fragen zur richtigen Entsorgung, fragen Sie bei Ihrer örtlichen Behörde nach.
• Überprüfen Sie den Verpackungsinhalt auf Vollständigkeit und Beschädigungen. Sollte der Verpackungsinhalt unvollständig oder sollten Beschädigungen feststellbar sein, kontaktieren Sie umgehend Ihre Verkaufsstelle.
• Reinigen Sie das Produkt nach dem Auspacken; siehe Abschnitt Reinigung und Pflege.

MONTAGE DES HINTEREN SCHUTZGITTERS

1 Falls noch montiert, die Ventilatorflügelmutter und Kunststoffmutter entfernen (LOOSEN). Das hintere Schutzgitter an das Motorgehäuse anbringen, mit Handgriff nach oben und kleiner Bohrung nach unten zeigend, auf die Stifte ausrichten.
2 Das hintere Schutzgitter mit der Kunststoffmutter sichern (TIGHTEN).

MONTAGE DES VENTILATORFLÜGELS

3 Den Ventilatorflügel so auf die Motorwelle schieben, dass der Stift in der Nut sitzt.
4 Den Ventilatorflügel mit der Ventilatorflügelmutter festschrauben.

MONTAGE DES VORDEREN SCHUTZGITTERS

5 Die Klammern am vorderen Schutzgitter öffnen und die Schraube und Mutter entfernen. Das vordere Schutzgitter in das hintere Schutzgitter von oben einhängen.
6 Schutzgitter mit Hilfe von Schraube und Mutter unten fixieren.
7 Die Klammern schließen.

MONTAGE DES STANDFUSSES

8 Den Ventilatorsockel in den Standfuß setzen und sicherstellen, dass er richtig einrastet.
9 Verschrauben Sie Ventilatorsockel und Standfuß von der Unterseite mit den 4 mitgelieferten Schrauben.

Vorsicht:

• Das Gerät darf erst nach abgeschlossener Montage an das Netz angeschlossen werden
- Das Gerät darf während des Betriebes, der allgemeinen Wartung, Reinigung und Benutzerwartung nicht demontiert werden.
• Das Gerät darf auf keinen Fall ohne Standfuß oder in horizontaler Lage verwendet werden.

Hinweise: Vor Neigungswinkeleinstellung das Gerät ausschalten und den Netzstecker ziehen.

BETRIEB

Hinweis: Auf stabilen und ebenen Untergrund aufstellen.

10 Für die Oszillationsfunktion den Oszillationsknopf nach unten drücken. Den Oszillationsknopf nach oben ziehen, um die Oszillationsfunktion zu stoppen.
11 Den gewünschten Neigungswinkel einstellen.
12 Den Netzstecker einstecken.
13 Zum Einschalten des Gerätes eine der Geschwindigkeitsstufen (1-3) wählen. Zum Ausschalten auf 0 drücken.
14 Bei längerem Nichtgebrauch den Netzstecker ziehen.

Vorsicht:

- Während des Betriebes muss das Schutzgitter vollständig geschlossen sein. - Während des Betriebes nicht die Finger oder irgendwelche Gegenstände in das Gerät stecken.

DE

6

REINIGUNG UND PFLEGE

• Achtung! Lassen Sie das Gerät vor der Reinigung immer vollständig zum Stillstand kommen und trennen Sie dieses von der Steckdose.
• Verwenden Sie zur Reinigung keine Lösungs- oder Scheuermittel, Metallbesteck oder harte Bürsten.
• Tauchen Sie den Ventilator nicht in Wasser oder andere Flüssigkeiten. Es darf kein Wasser auf oder in das Motorgehäuse des Ventilators tropfen.
• Trocknen Sie alle Bauteile gründlich, bevor diese gelagert werden.
• Lagern Sie das Gerät in einer kühlen, trockenen und sauberen Umgebung. Bewahren Sie das Gerät außerhalb der Reichweite von Kindern und Tieren auf.

DEMONTAGE

Demontage in umgekehrter Reihenfolge der Montageschritte.

TECHNISCHE DATEN

Nennspannung : 220 - 240 V\~, 50 Hz

Nennleistung : 40 W

Durchmesser des Ventilators : 12" (ca. 304 mm)

Gewicht : ca. 1,68 kg

Bezeichnung Symbol Wert Einheit
Maximaler Volumenstrom F 36,05 m			^3 /min
Ventilator-Leistungsaufnahme P 28,34 W
Serviceverhältnis	SV	1,27	( m^3 /min)/W
Leistungsaufnahme im Bereitschaftszustand P	SB	0,00	W
Ventilator-Schallleistungspegel	LWA	48,83 dB(A)
Maximale Luftgeschwindigkeit	c	2,25	m/s
Jährlicher Stromverbrauch	Q	9,07	KWh/a
Messnorm für die Ermittlung des Serviceverhältnisses	Commission Regulation (EU) No 206/2012IEC 60879:1986EN 50564:2011EN 60704-2-7:1998EN 60704-1:2010
Kontaktadresse für weitere Informationen	Imtron GmbHWankelstraße 585046 IngolstadtGermany

ENTSORGUNG

Das Produkt nicht im Hausmüll entsorgen. Das Produkt ist an den ausgewiesenen Sammelstellen für elektrische und elektronische Geräte zu entsorgen. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder die zuständige Behörde am Ort.
