OSF 401-W - Ventilator OK - Kostenlose Bedienungsanleitung

Produkttyp	Standventilator
Marke	OK
Modell	OSF 401-W
Höhe	75 cm
Durchmesser der Flügel	40 cm
Gewicht	3,5 kg
Stromversorgung	220-240 V, 50 Hz
Leistung	60 W
Anzahl der Geschwindigkeitsstufen	3
Oszillation	Ja
Timer	Ja, bis zu 2 Stunden
Leiser Betrieb	Geräuschpegel < 50 dB
Schutzgitter	Ja
Tragegriff	Integriert
Wartung	Mit einem feuchten Tuch entstauben
Reinigung der Flügel	Werkzeuglos demontierbar
Sicherheit	Automatische Abschaltung bei Kippen
Ersatzteile verfügbar	Fuß, Gitter, Propeller, Motor
Reparierbarkeit	Reparierbarkeitsindex 8/10

Häufig gestellte Fragen - OSF 401-W OK

Wie montiere ich den Ventilator OSF 401-W?

Befestigen Sie den Fuß an der Basis, indem Sie die vier mitgelieferten Schrauben eindrehen. Setzen Sie das Teleskoprohr ein und stellen Sie die gewünschte Höhe ein. Montieren Sie das hintere Gitter, befestigen Sie die Flügel mit der Mutter, dann das vordere Gitter.

Wie reinige ich die Lüfterflügel?

Trennen Sie das Gerät vom Stromnetz. Schrauben Sie das vordere Gitter ab, lösen Sie die Flügel. Reinigen Sie mit einem weichen, feuchten Tuch (keine Scheuermittel). In umgekehrter Reihenfolge wieder zusammenbauen.

Was tun, wenn der Ventilator sich nicht mehr dreht?

Überprüfen Sie die Steckdose und das Kabel. Wenn der Motor überhitzt, warten Sie 30 Minuten, bevor Sie es erneut versuchen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Der Ventilator macht ein ungewöhnliches Geräusch, was soll ich tun?

Stellen Sie sicher, dass die Flügel nicht verformt sind und dass das Rohr fest sitzt. Ein quietschendes Geräusch kann auf mangelnde Schmierung zurückzuführen sein. Tragen Sie ein paar Tropfen Silikonöl auf die Motorwelle auf.

Wie verwende ich den Timer?

Drehen Sie den Timer-Knopf auf die gewünschte Dauer (von 15 Minuten bis 2 Stunden). Der Ventilator schaltet sich automatisch nach Ablauf der eingestellten Zeit aus.

Kann ich den Ventilator im Freien verwenden?

Dieses Modell ist nur für den Innenbereich geeignet. Setzen Sie es nicht Regen oder übermäßiger Feuchtigkeit aus.

Wie stelle ich die Höhe des Ventilators ein?

Schrauben Sie den Feststellknopf am Teleskoprohr los, stellen Sie die Höhe ein und schrauben Sie ihn fest.

Oszilliert der Ventilator?

Ja, drücken Sie den Oszillationsknopf am Motor, um die Drehbewegung zu aktivieren oder zu deaktivieren.

Wie hoch ist der Stromverbrauch?

Die maximale Leistung beträgt 60 W, das entspricht etwa 0,06 kWh pro Betriebsstunde bei voller Geschwindigkeit.

Wo finde ich Ersatzteile?

Kontaktieren Sie den OK-Kundendienst oder besuchen Sie deren Website. Teile wie Fuß, Gitter und Flügel sind in der Regel erhältlich.

BEDIENUNGSANLEITUNG OSF 401-W OK

DE GEBRAUCHSANWEISUNG MANUALE ITENTE

EL OΔΗΓΙΕΣ ΧΡΗΣΗΣ

WICHTIGE SICHERHEITSANWEISUNGEN. BITTE AUFMERKSAM DURCHLESEN UND FÜR SPÄTEREN GEBRAUCH AUFBEWAHREN.

• Dieses Produkt ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen.

- Ein beschädigtes Netzkabel darf nur vom Hersteller, einer von ihm beauftragten Werkstatt oder einer ähnlich qualifizierten Person ersetzt werden, um Gefährdungen zu vermeiden.

• Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch gründlich durch. Sie enthält wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pflege des Produktes.
• Heben Sie die Bedienungsanleitung zum späteren Nachschlagen auf und geben Sie sie mit dem Produkt weiter.
• Beachten Sie alle Warnungen auf dem Produkt und in dieser Bedienungsanleitung.
• Benutzen Sie das Produkt nur für den vorgesehenen Zweck. Unsachgemäßer Gebrauch könnte zu Gefährdungen führen.
• Wenn Sie das Produkt nicht bestimmungsgemäß verwenden oder falsch bedienen, kann für daraus resultierende Schäden keine Haftung übernommen werden.
• Die Verwendung von Zubehör und Produktteilen, die vom Hersteller nicht ausdrücklich empfohlen werden, kann Verletzungen oder Schäden verursachen und führt zum Verlust der Garantie.
• Lassen Sie das Produkt nie unbeaufsichtigt, solange es eingeschaltet ist.
• Stellen Sie keine Gegenstände auf das Produkt.
• Tauchen Sie elektrische Teile des Produktes während des Reinigens oder des Betriebs nie in Wasser oder andere Flüssigkeiten. Halten Sie das Produkt nie unter fließendes Wasser.
• Versuchen Sie niemals das Produkt selbst zu reparieren. Geben Sie das Produkt zur Wartung und Reparatur an einen Fachhändler oder einen qualifizierten Kundendienst.
• Die Netzspannung muss mit den Angaben auf dem Typenschild des Produktes übereinstimmen.
• Der Netzstecker dient als Trennvorrichtung. Achten Sie darauf, dass der Netzstecker immer gut zugänglich und erreichbar ist.
• Nur der Netzstecker kann das Produkt vollständig vom Stromnetz trennen.

• Vermeiden Sie die Beschädigung des Netzkabels durch Knicken und Kontakt mit scharfen Kanten.

• Halten Sie das Produkt einschließlich Netzkabel und Netzstecker von Hitzequellen, wie z. B. Heizkörper, Öfen und anderen Hitze erzeugenden Geräten, fern.

• Ziehen Sie den Netzstecker nur am Netzstecker selbst aus der Steckdose. Ziehen Sie nicht am Netzkabel.
• Ziehen Sie den Netzstecker bei Nichtgebrauch, bei Störungen des Betriebes, bevor Sie Zubehör anbringen oder entfernen und vor jeder Reinigung.
• Wenn das Netzkabel oder das Gehäuse des Produktes beschädigt oder das Produkt heruntergefallen ist, darf das Produkt nicht benutzt werden, bevor es von einem Fachmann überprüft worden ist.
• Stellen Sie das Produkt auf eine ebene, stabile und rutschfeste Oberfläche.
• Verwenden Sie das Produkt nur in trockenen Innenräumen, niemals im Freien.
• Warnung! Benutzen Sie dieses Produkt nicht in der Nähe von Wasser oder starker Feuchtigkeit, z. B. in einem feuchten Keller oder neben einem Schwimmbecken oder der Badewanne.
• Halten Sie das Produkt von Hitzequellen, wie z. B. Heizkörper, Öfen und anderen Hitze erzeugenden Geräten, fern.
• Schützen Sie das Produkt vor extremer Hitze und Kälte, direktem Sonnenlicht und Staub.
• Während des Betriebs das Schutzgitter nicht entfernen und keine Gegenstände einführen.
• Lassen Sie das Gerät vor der Reinigung immer vollständig zum Stillstand kommen und trennen Sie dieses von der Steckdose.
• Um ein Überhitzen zu vermeiden, das Produkt nicht abdecken.
• Kleinkinder, Kinder und ältere Personen sollten nicht über längere Zeit kalten Luftströmen ausgesetzt werden.
  • Das Produkt von losen Gegenständen wie Pflanzen, Vorhänge usw. Fernhalten.

Hinweise zu Batterien

- Achtung! Es besteht Explosionsgefahr bei unsachgemäßem Auswechseln der Batterien. Ersetzen Sie Batterien nur durch denselben oder einen gleichwertigen Batterietyp.

- Wechseln Sie immer den gesamten Batteriesatz. Mischen Sie keine alten und neuen Batterien, bzw. Batterien mit unterschiedlichem Ladungszustand.

- Achten Sie darauf die Batterien korrekt einzusetzen. Beachten Sie die Polung (+) Plus / (-) Minus auf der Batterie und auf dem Gehäuse. Unsachgemäß eingesetzte Batterien können zum Auslaufen führen oder in extremen Fällen einen Brand oder eine Explosion auslösen.

- Setzen Sie Batterien niemals übermäßiger Hitze (z.B. pralle Sonne, Feuer) aus und werfen Sie sie niemals in Feuer. Die Batterien könnten explodieren.

• Die Anschlüsse dürfen nicht kurzgeschlossen werden.

- Entfernen Sie verbrauchte Batterien. Entfernen Sie die Batterien, wenn Sie wissen, dass Sie das Gerät für längere Zeit nicht benutzen. Anderenfalls könnten die Batterien auslaufen und Schäden verursachen.

- Bewahren Sie Batterien außerhalb der Reichweite von Kleinkindern auf. Wurden Batterien verschluckt, suchen Sie sofort ärztliche Hilfe auf.

- Nicht aufladbare Batterien dürfen nicht wieder aufgeladen werden.

- Wieder aufladbare Batterien müssen vor dem Aufladen aus dem Gerät entnommen werden.

- Sollten Batterien einmal ausgelaufen sein, entnehmen Sie diese mit Hilfe eines Tuches aus dem Batteriefach und entsorgen Sie sie bestimmungsgemäß. Vermeiden Sie Haut- und Augenkontakt mit der Batteriesäure. Sollten Sie doch einmal Augenkontakt mit Batteriesäure erfahren, spülen Sie die Augen mit viel Wasser aus und kontaktieren umgehend einen Arzt. Bei Kontakt der Batteriesäure mit der Haut, waschen Sie die Stelle mit viel Wasser und Seife ab.

HERZLICHEN GLÜCKWUNSCH!

Vielen Dank, dass Sie sich für ein Produkt von ok. entschieden haben. Bitte lesen Sie diese Anleitung sorgfältig durch und bewahren Sie sie für späteren Gebrauch auf.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Dieses Produkt dient nur zur Umwälzung der Raumluft. Jede andere Verwendung kann zu Schäden am Gerät oder zu Verletzungen führen.

BAUTEILE

1. Schutzgitter (vorne)
2. Ventilatorflügel
3. Schutzgitter (hinten)
4. Teleskopstange
5. Höheneinstellring
6. Standfußteile
7. Standfußabdeckung
8. Netzkabel
9. Feststellschraube
10. Bedienfeld
11. Oszillationsknopf
12. Motoreinheit
13. Kunststoffmutter
14. Motorwelle
15. Spinner
16. Fernbedienung (Nur für OSF 441-W)

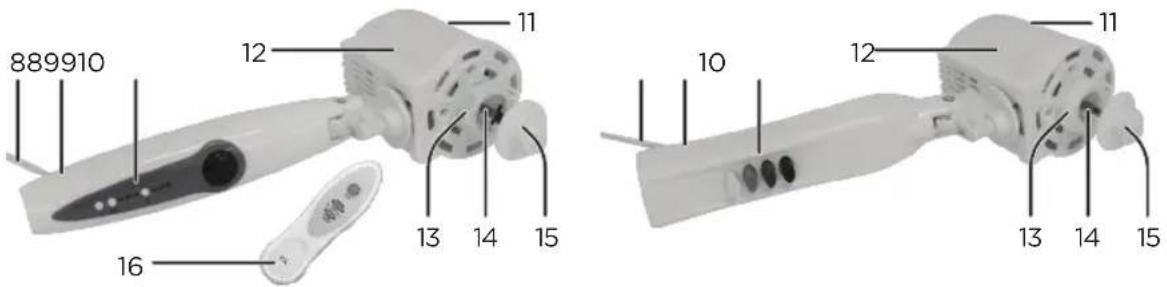

MOTOREINHEIT / OSF 441-W MOTOREINHEIT / OSF 401-W

AUFBAU UND MONTAGE

Die zwei Standfußteile über Kreuz montieren.

Die vier Schrauben aus den Standfußteilen entfernen.

Mit Hilfe der vier Schrauben die Teleskopstange auf den Standfuß montieren.

Anschließend den Höheneinstellring entfernen.

Die Standfußabdeckung über die Teleskopstange auf den Standfuß schieben.

Die Teleskopstange ausziehen und durch Montieren und Festziehen des Höheneinstellringes fixieren.

Die Motoreinheit an der Teleskopstange montieren und mit der Feststellschraube fixieren.

Der Spinner und die Kunststoffmutter von der Motoreinheit entfernen.

Das hintere Schutzgitter an die Motoreinheit montieren.

AUFBAU UND MONTAGE

Das hintere Schutzgitter mit der Kunststoffmutter sichern.

Den Ventilatorflügel so auf die Motorwelle schieben, dass der Stift in die Nut einrastet.

Zum Sichern des Venti- latorflügels den Spinner auf der Welle anziehen.

Die Klammern am vorderen Schutzgitter öffnen.

Das vordere Schutzgitter in das hintere Schutzgitter einhängen. Die Schraublöcher an der Unterseite der Schutzgitter aufeinander ausrichten. Die Schutzgitter mit Hilfe von Schraube und Mutter fixieren.

Die Klammern schließen.

Auf stabilen und ebenen Untergrund aufstellen.

Den gewünschten Neigungswinkel einstellen.

BETRIEB OSF401-W

1
Den Netzstecker einstecken.

2
Zum Einschalten des Ventilators eine der Geschwindigkeitsstufen (1-3) wählen. Zum Ausschalten auf 0 drücken.

3
Für die Oszillationsfunktion den Oszillationsknopf nach unten drücken. Den Oszillationsknopf nach oben ziehen, um die Oszillationsfunktion zu stoppen.

BETRIEB OSF441-W

1
Den Netzstecker einstecken.

2
Zum Einschalten des Ventilators auf ON/SPEED drücken. ON/SPEED wiederholt betätigen, um die gewünschte Ventilatorgeschwindigkeit zu wählen.

3
Für den Timer-Betrieb auf TIMER-Taste drücken. Wiederholt die TIMER-Taste betätigen, um die Zeitdauer einzustellen, nach welcher sich der Ventilator ausschalten soll.

BETRIEB OSF441-W

Für die Oszillationsfunktion den Oszillationsknopf nach unten drücken. Den Oszillationsknopf nach oben ziehen, um die Oszillationsfunktion zu stoppen.

Zum Ausschalten die Taste Off betätigen.

VORSICHT

• Das Gerät darf erst nach abgeschlossener Montage an das Netz angeschlossen werden.
• Das Gerät darf während des Betriebes, der allgemeinen Wartung, Reinigung und Benutzerwartung nicht demontiert werden.
• Das Gerät darf auf keinen Fall ohne Standfuß oder in horizontaler Lage verwendet werden.
• Vor der Höhen- oder Neigungswinkeleinstellung das Gerät ausschalten und den Netzstecker ziehen.
• Während des Betriebes muss das Schutzgitter vollständig geschlossen sein.
• Während des Betriebes nicht die Finger oder irgendwelche Gegenstände in das Gerät stecken.
  • Den Netzstecker aus der Steckdose ziehen.

Das Batteriefach der Fernbedienung öffnen.

2 x R03-Batterien (AAA) (nicht beinhaltet) unter Beachtung der Polaritätskennzeichnung (+ und -) auf den Batterien und im Batteriefach einlegen.

Zum Schließen die Batteriefachabdeckung schieben, sodass sie einrastet.

REINIGUNG UND PFLEGE

• Achtung! Lassen Sie das Gerät vor der Reinigung immer vollständig zum Stillstand kommen und trennen Sie dieses von der Steckdose.
• Verwenden Sie zur Reinigung ein weiches Tuch. Sollten sich Schmutz oder Verunreinigungen nicht leicht entfernen lassen, verwenden Sie eine milde Seifenlauge.
• Verwenden Sie zur Reinigung keine Lösungs- oder Scheuermittel, Metallbesteck oder harte Bürsten.
• Tauchen Sie den Ventilator nicht in Wasser oder andere Flüssigkeiten. Es darf kein Wasser auf oder in das Motorgehäuse des Ventilators tropfen.
• Trocknen Sie alle Bauteile gründlich, bevor diese gelagert werden.
• Lagern Sie das Gerät in einer kühlen, trockenen und sauberen Umgebung. Bewahren Sie das Gerät außerhalb der Reichweite von Kindern und Tieren auf.

TECHNISCHE DATEN

Nennspannung: 220 - 240 V\~, 50 Hz / Nenneingangsleistung: 50 W / Durchmesser des Ventilators: 400 mm / Gewicht: ca. 2,5 kg (OSF401-W) / 2,6 kg (OSF441-W)

Bezeichnung Symbol Wert		OSF401-W	Wert OSF441-W	Einheit
Maximaler Volumenstrom F46.72 36	56 m			^3 /min
Ventilator-Leistungsaufnahme P41.1	41.9 W
Serviceverhältnis SV 1.14 0.87 (m				^3 /min)/W
Leistungsaufnahme im Bereitschaftszustand	P_SB	00.453	W
Ventilator-Schallleistungspegel	L_WA	54.7 59.4	dB(A)
Maximale Luftgeschwindigkeit	c	2.47	2.22	m/s
Messnorm für die Ermittlung des Serviceverhältnisses	COMMISSION REGULATION (EU) No 206/2012IEC 60879:1986EN 50564:2011EN 60704-2-7:1998EN 60704-1:2010
Kontaktadresse für weitere Informationen	Imtron GmbHWankelstrasse 5D-85046

ENTSORGUNG

Dieses Gerät nicht im unsortierten Hausmüll entsorgen. An einer ausgewiesenen Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgen. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sich bitte an Ihren Händler oder die örtlichen Behörden.

EL

Imtron GmbH Wankelstrasse 5 D-85046 Ingolstadt
