BEDIENUNGSANLEITUNG OTF 231-W OK

DE GEBRAUCHSANWEISUNG MANUALE ITENTE

EL OΔΗΓΙΕΣ ΧΡΗΣΗΣ

WICHTIGE SICHERHEITSANWEISUNGEN. BITTE AUFMERKSAM DURCHLESEN UND FÜR SPÄTEREN GEBRAUCH AUFBEWAHREN.

• Dieses Produkt ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen.

- Ein beschädigtes Netzkabel darf nur vom Hersteller, einer von ihm beauftragten Werkstatt oder einer ähnlich qualifizierten Person ersetzt werden, um Gefährdungen zu vermeiden.

• Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch gründlich durch. Sie enthält wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pflege des Produktes.
• Heben Sie die Bedienungsanleitung zum späteren Nachschlagen auf und geben Sie sie mit dem Produkt weiter.
• Beachten Sie alle Warnungen auf dem Produkt und in dieser Bedienungsanleitung.
• Benutzen Sie das Produkt nur für den vorgesehenen Zweck. Unsachgemäßer Gebrauch könnte zu Gefährdungen führen.
• Wenn Sie das Produkt nicht bestimmungsgemäß verwenden oder falsch bedienen, kann für daraus resultierende Schäden keine Haftung übernommen werden.
• Die Verwendung von Zubehör und Produktteilen, die vom Hersteller nicht ausdrücklich empfohlen werden, kann Verletzungen oder Schäden verursachen und führt zum Verlust der Garantie.
• Lassen Sie das Produkt nie unbeaufsichtigt, solange es eingeschaltet ist.
• Stellen Sie keine Gegenstände auf das Produkt.
• Tauchen Sie elektrische Teile des Produktes während des Reinigens oder des Betriebs nie in Wasser oder andere Flüssigkeiten. Halten Sie das Produkt nie unter fließendes Wasser.
• Versuchen Sie niemals das Produkt selbst zu reparieren. Geben Sie das Produkt zur Wartung und Reparatur an einen Fachhändler oder einen qualifizierten Kundendienst.
• Die Netzspannung muss mit den Angaben auf dem Typenschild des Produktes übereinstimmen.
• Der Netzstecker dient als Trennvorrichtung. Achten Sie darauf, dass der Netzstecker immer gut zugänglich und erreichbar ist.
• Nur der Netzstecker kann das Produkt vollständig vom Stromnetz trennen.

• Vermeiden Sie die Beschädigung des Netzkabels durch Knicken und Kontakt mit scharfen Kanten.

• Halten Sie das Produkt einschließlich Netzkabel und Netzstecker von Hitzequellen, wie z. B. Heizkörper, Öfen und anderen Hitze erzeugenden Geräten, fern.

• Ziehen Sie den Netzstecker nur am Netzstecker selbst aus der Steckdose. Ziehen Sie nicht am Netzkabel.
• Ziehen Sie den Netzstecker bei Nichtgebrauch, bei Störungen des Betriebes, bevor Sie Zubehör anbringen oder entfernen und vor jeder Reinigung.
• Wenn das Netzkabel oder das Gehäuse des Produktes beschädigt oder das Produkt heruntergefallen ist, darf das Produkt nicht benutzt werden, bevor es von einem Fachmann überprüft worden ist.
• Stellen Sie das Produkt auf eine ebene, stabile und rutschfeste Oberfläche.
• Verwenden Sie das Produkt nur in trockenen Innenräumen, niemals im Freien.
• Warnung! Benutzen Sie dieses Produkt nicht in der Nähe von Wasser oder starker Feuchtigkeit, z. B. in einem feuchten Keller oder neben einem Schwimmbecken oder der Badewanne.
• Halten Sie das Produkt von Hitzequellen, wie z. B. Heizkörper, Öfen und anderen Hitze erzeugenden Geräten, fern.
• Schützen Sie das Produkt vor extremer Hitze und Kälte, direktem Sonnenlicht und Staub.
• Während des Betriebs das Schutzgitter nicht entfernen und keine Gegenstände einführen.
• Lassen Sie das Gerät vor der Reinigung immer vollständig zum Stillstand kommen und trennen Sie dieses von der Steckdose.
• Um ein Überhitzen zu vermeiden, das Produkt nicht abdecken.
• Kleinkinder, Kinder und ältere Personen sollten nicht über längere Zeit kalten Luftströmen ausgesetzt werden.
• Das Produkt von losen Gegenständen wie Pflanzen, Vorhänge usw. Fernhalten.
• Das Produkt darf erst nach abgeschlossener Montage an das Netz angeschlossen werden.º

HERZLICHEN GLÜCKWUNSCH!

Vielen Dank, dass Sie sich für ein Produkt von ok. entschieden haben. Bitte lesen Sie diese Anleitung sorgfältig durch und bewahren Sie sie für späteren Gebrauch auf.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Dieses Produkt dient nur zur Umwälzung der Raumluft. Jede andere Verwendung kann zu Schäden am Gerät oder zu Verletzungen führen.

BAUTEILE

OTF 151-W

OTF 231-W

OTF 301-W

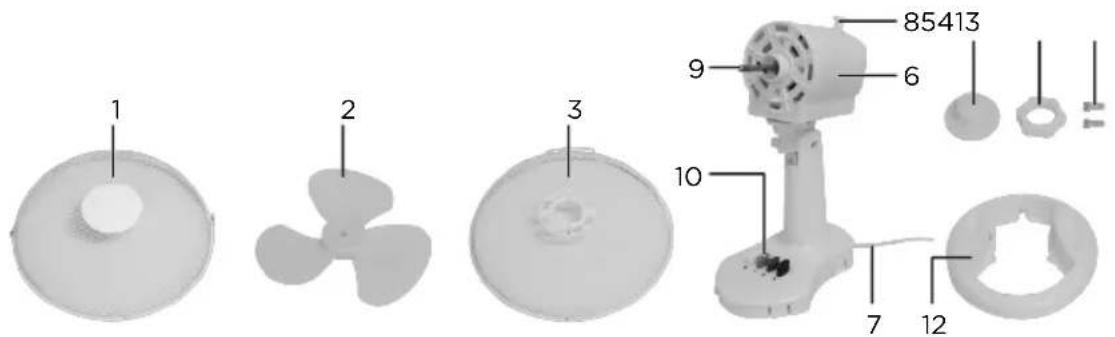

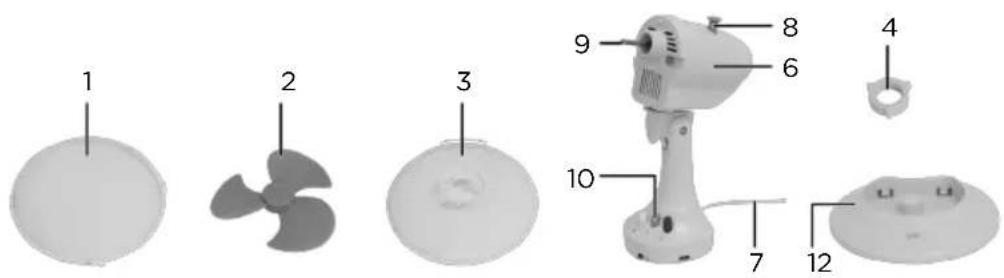

1. Schutzgitter (vorne)
2. Ventilatorflügel
3. Schutzgitter (hinten)
4. Kunststoffmutter

5. Spinner

6. Motoreinheit

7. Netzkabel
8. Oszillationsknopf
9. Motorwelle

10. Bedientasten

11. Wahlschalter

12. Standfuß
13. Befestigungsschrauben

MONTAGE DES HINTEREN SCHUTZGITTERS (OTF 231-W/OTF 301-W)

Falls noch montiert, die Kunststoffmutter entfernen.

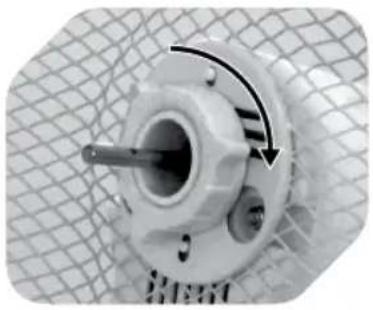

Das hintere Schutzgitter an das Motorgehäuse anbringen; auf die Stifte ausrichten.

Das hintere Schutzgitter mit der Kunststoffmutter sichern.

MONTAGE DES VENTILATORFLÜGELS (OTF231-W)

Den Ventilatorflügel auf die Motorwelle schieben, sodass er einrastet. Sicherstellen, dass sich die Metallringe in der Ventilatorflügel befinden.

MONTAGE DES VENTILATORFLÜGELS (OTF301-W)

Den Ventilatorflügel so auf die Motorwelle schieben, dass der Stift in die Nut einrastet.

Den Ventilatorflügel mit dem Spinner ziehen.

MONTAGE DES VORDEREN SCHUTZGITTERS (OTF 231-W/OTF 301-W)

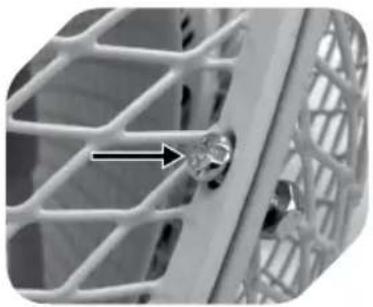

Die Klammern am vorderen Schutzgitter öffnen. Das vordere Schutzgitter in das hintere Schutzgitter einhängen.

Schutzgitter mit Hilfe von Schraube und Mutter fixieren.

Die Klammern schließen.

MONTAGE DES STANDFUSSES (OTF 231-W/OTF 301-W)

Den Ventilator in den Standfuß schieben und sicherstellen, dass er richtig einrastet.

Fertig montierter Standfuß.

Anschließend mit den Schrauben fixieren. (OTF 301-W)

Hinweis

Die Befestigungsschrauben befinden sich in der inneren Seite des Standfusses.

AUFSTELLORT (OTF 231-W/OTF 301-W)

Auf stabilen und ebenen Untergrund aufstellen.

Für die Oszillationsfunktion den Oszillationsknopf nach unten drücken. Den Oszillationsknopf nach oben ziehen, um die Oszillationsfunktion zu stoppen.

Den gewünschten Neigungswinkel einstellen.

AUFSTELLORT (OTF 151-W)

Mit Hilfe der Feststellschraube das Motorgehäuse im gewünschten Winkel fixieren. (OTF 151-W)

VORSICHT

• Das Gerät darf erst nach abgeschlossener Montage an das Netz angeschlossen werden
• Das Gerät darf während des Betriebes, der allgemeinen Wartung, Reinigung und Benutzerwartung nicht demontiert werden.
• Das Gerät darf auf keinen Fall ohne Standfuß oder in horizontaler Lage verwendet werden.

Hinweise

Vor Neigungswinkeleinstellung das Gerät ausschalten und den Netzstecker ziehen.

BETRIEB

Den Netzstecker einstecken.

Zum Einschalten des Gerätes den Wahlschalter auf 2 (hohe Drehzahl) oder 1 (niedrige Drehzahl) stellen. Zum Ausschalten den Wahlschalter auf 0 stellen.

Zum Einschalten des Gerätes eine der Geschwindigkeitsstufen (1-2) wählen. Zum Ausschalten auf 0 drücken. (OTF 231-W)

Zum Einschalten des Gerätes eine der Geschwindigkeitsstufen (1-3) wählen. Zum Ausschalten auf 0 drücken. (OTF 301-W)

3

Bei längerem Nichtgebrauch den Netzstecker ziehen.

VORSICHT

Während des Betriebes muss das Schutzgitter vollständig geschlossen sein. Während des Betriebes nicht die Finger oder irgendwelche Gegenstände in das Gerät stecken.

DE

REINIGUNG UND PFLEGE

• Achtung! Lassen Sie das Gerät vor der Reinigung immer vollständig zum Stillstand kommen und trennen Sie dieses von der Steckdose.
• Verwenden Sie zur Reinigung ein weiches Tuch. Sollten sich Schmutz oder Verunreinigungen nicht leicht entfernen lassen, verwenden Sie eine milde Seifenlauge.
• Verwenden Sie zur Reinigung keine Lösungs- oder Scheuermittel, Metallbesteck oder harte Bürsten.
• Tauchen Sie den Ventilator nicht in Wasser oder andere Flüssigkeiten. Es darf kein Wasser auf oder in das Motorgehäuse des Ventilators tropfen.
• Trocknen Sie alle Bauteile gründlich, bevor diese gelagert werden.
• Lagern Sie das Gerät in einer kühlen, trockenen und sauberen Umgebung. Bewahren Sie das Gerät außerhalb der Reichweite von Kindern und Tieren auf.

DEMONTAGE DES OTF 151-W

Die Schraube lösen und das vordere Schutzgitter abnehmen.

DEMONTAGE DES OTF 231-W/OTF 301-W

Demontage in umgekehrter Reihenfolge der Montageschritten.

TECHNISCHE DATEN

Nennspannung: 220-240 V\~ / 50 Hz

Nennleistung: 20 W (OTF 151-W), 30 W (OTF 231-W), 40 W (OTF 301-W)

Durchmesser des Ventilators: 150 mm (OTF 151-W), 230 mm (OTF 231-W), 300 mm

(OTF 301-W) / Gewicht: ca. 0,6 kg (OTF 151-W), 1,5 kg (OTF 231-W), 1,6 kg (OTF 301-W)

Bezeichnung Symbol Wert		OTF 151-W	WertOTF 231-W	WertOTF 301-W	Einheit
Maximaler Volumenstrom F6.42	17.47 28	.67 m			^3 /min
Ventilator-Leistungsaufnahme	P12.5 25.90	0 33.0 W
Serviceverhältnis	SV	0.51	0.67	0.87	( m^3 /min)/W
Leistungsaufnahme im Bereitschaftszustand	P_SB	0.00 0.00 0.00 W
Ventilator-Schallleistungspegel	L_WA	47.1	46.80	48.2	dB(A)
Maximale Luftgeschwindigkeit	c	1.4	2.12	2.4	m/s
Messnorm für die Ermittlung des Serviceverhältnisses	COMMISSION REGULATION (EU) No 206/2012IEC 60879:1986EN 50564:2011EN 60704-2-7:1998EN 60704-1:2010
Kontaktadresse für weitere Informationen	Imtron GmbHWankelstrasse 5D-85046

ENTSORGUNG

Dieses Gerät nicht im unsortierten Hausmüll entsorgen. An einer ausgewiesenen Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgen. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sich bitte an Ihren Händler oder die örtlichen Behörden.

EL

Gewicht: ca. 0,6 kg (OTF 151-W), 1,5 kg (OTF 231-W), 1,6 kg (OTF 301-W)
