OTF 231-W - Ventilatore OK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ventilatore a piede
Marca	OK
Modello	OTF 231-W
Dimensioni (L x P x A)	35 x 35 x 45 cm
Peso netto	2,8 kg
Alimentazione	220-240 V ~ 50 Hz
Potenza nominale	45 W
Numero di velocità	3
Oscillazione	Sì, 90°
Inclinazione regolabile	Sì
Tipo di comando	Manuale a pulsanti
Griglia di protezione	Sì, rimovibile
Manutenzione e pulizia	Scollegare, pulire con un panno umido
Sicurezza	Base stabile, griglia di protezione
Pezzi di ricambio disponibili	Elica, griglia, motore, piede
Riparabilità	Indice di riparabilità non comunicato
Utilizzo	Domestico

Domande frequenti - OTF 231-W OK

Come regolare la velocità della ventola?

Utilizzare la manopola rotante o i pulsanti sul basamento. Le velocità sono indicate da tacche (1, 2, 3) dalla più bassa alla più alta.

Come attivare l'oscillazione?

Premere il pulsante di oscillazione situato sul motore o sul basamento. La ventola inizierà ad oscillare automaticamente.

La ventola emette un rumore anomalo, cosa fare?

Verificare che l'elica non sia allentata o danneggiata. Pulire la griglia e l'elica. Se il rumore persiste, contattare il servizio post-vendita.

Come pulire la ventola?

Scollegare l'apparecchio. Utilizzare un panno umido per pulire la griglia e il corpo. Non utilizzare prodotti abrasivi né immergere il motore.

La ventola non si accende, possibili problemi?

Controllare la presa di corrente e il cavo di alimentazione. Assicurarsi che la ventola sia montata correttamente e che la base sia ben posizionata. Provare con un altro dispositivo per escludere un guasto elettrico.

Come assemblare la ventola?

Avvitare il piede alla base, inserire il tubo telescopico e fissare il motore. Posizionare l'elica e la griglia di protezione usando la vite di fissaggio. Fare riferimento allo schema nel manuale.

Qual è l'altezza regolabile?

Il tubo telescopico consente di regolare l'altezza tra circa 100 e 130 cm da terra a seconda del modello.

Posso usare la ventola all'aperto?

No, questa ventola è progettata solo per uso interno. L'esposizione all'umidità può danneggiare i componenti elettrici.

Come riporre la ventola in inverno?

Smontare le pale e la griglia, pulirle. Riporre la ventola in un luogo asciutto e al riparo dalla polvere. Proteggere il corpo con un sacchetto.

Dove trovare i pezzi di ricambio?

Contattare il servizio clienti OK o consultare i rivenditori autorizzati. Pezzi come l'elica e la griglia sono spesso disponibili.

MANUALE UTENTE OTF 231-W OK

• Questo dispositivo non è progettato per essere utilizzato da persone (comprese bambini) con capacità fisiche, sensoriali o mentali ridotte, o con mancanza di esperienza e conoscenza, a meno che non sono controllate durante l'utilizzo del dispositivo da una persona responsabile della loro sicurezza.
• I bambini devono essere controllati per assicurare un corretto controllo del dispositivo.

- Se il cavo è danneggiato, è necessario farlo sostituire dal produttore o dall'assistenza o personale qualificato per evitare pericoli.

Grazie per aver scelto un prodotto ok. . Leggere attentamente il presente manuale e conservarlo per consultazioni future.

USO PREVISTO

Questo dispositivo è previsto per la ricezione e la riproduzione dei segnali audio, video e televisione. Usare solo secondo queste istruzioni. L'uso improprio è pericoloso e determinerà la non validità della garanzia. Rispettare le istruzioni di sicurezza.

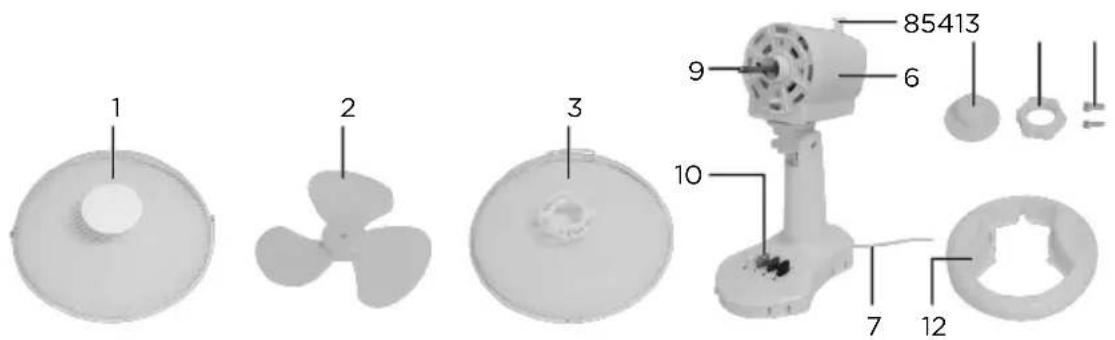

COMPONENTI

OTF 151-W

OTF 231-W

OTF 301-W

1. Coperchio anteriore
2. Lama della ventola
3. Coperchio posteriore
4. Dado in plastica

5. Manopola

6. Unità motore

7. Cavo di alimentazione
8. Manopola di oscillazione
9. Albero motore

10. Pulsanti di comando

11. Interruttore

12. Base
13. Viti

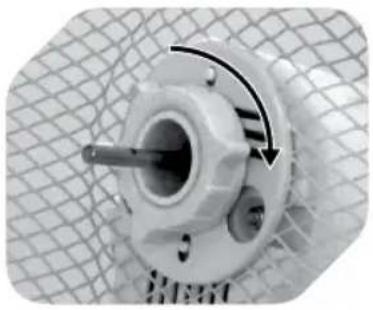

ASSEMBLAGGIO DEL COPERCHIO POSTERIORE (OTF 231-W/OTF 301-W)

Rimuovere il dado in plastica se è ancora collegato (ALLENTARE).

Collegare il coperchio posteriore al vano motore, allineandolo con i perni.

Bloccare il coperchio posteriore con il dado in plastica (AVVITARE).

Spingere la ventola nell'albero motore finché non si blocca. Assicurarsi che gli anelli di metallo all'interno della ventola si trovino nella posizione appropriata.

ASSEMBLAGGIO DELLA VENTOLA (OTF 301-W)

Fare scorrere la ventola nell'albero motore in modo che il perno si blocchi nella scanalatura.

Bloccare la ventola con la manopola (AVVITARE).

ASSEMBLAGGIO DEL COPERCHIO POSTERIORE (OTF 231-W/OTF 301-W)

Aprire le clip, agganciare il coperchio anteriore al coperchio posteriore, allineando entrambi i fori delle viti.

Installare le viti e bloccare i coperchi con il dado.

Spingere l'unità del motore nella base e assicurarsi che sia inserita saldamente e correttamente agganciata.

Ventola correttamente montata sulla base.

Avvitare la base con le viti dalla parte inferiore. (OTF 301-W)

Nota

Le viti sono collocate nella parte interna della base.

INSTALLAZIONE (OTF 231-W/OTF 301-W)

Collocare il ventilatore su una superficie stabile e piana.

Per la funzione di oscillazione, spingere il pulsante di oscillazione verso il basso. Tirare il pulsante per interrompere l'oscillazione.

Impostare l'angolo desiderato.

INSTALLAZIONE (OTF 151-W)

Usare la vite ad alette per collegare il vano motore all'altezza desiderata. (OTF 151-W)

ATTENZIONE

• Il prodotto deve essere collegato alla rete elettrica solo quando è totalmente assemblato.
  • L'apparecchiatura non deve essere smontata durante l'uso, la cura generale, la pulizia e la manutenzione dell'utente.
• Il prodotto non deve mai essere usato senza il supporto o in posizione orizzontale.

Nota

Spegnere e scollegare il prodotto prima di regolare l'angolatura.

FUNZIONAMENTO

Collegare il prodotto alla rete elettrica.

Per accendere l'apparecchio, portare l'interruttore su 2 (velocità alta) o su 1 (velocità bassa). Per spegnerlo, portare l'interruttore sullo 0.

Per accendere l'apparecchio, premere le velocità 1 o 2. Per spegnerlo premere 0. (OTF 231-W)

Per accendere l'apparecchio premere le velocità da 1 a 3. Per spegnerlo premere 0. (OTF 301-W)

Scollegare il prodotto dalla rete elettrica se non in uso per un lungo periodo di tempo.

ATTENZIONE

Il coperchio deve essere completamente chiuso durante il funzionamento del prodotto. Durante l'uso, non inserire le dita o altro oggetti nel coperchio.

IT

Pulizia e cura

• Attenzione! Prima di pulirlo, permettere all'apparecchio di fermarsi del tutto e staccare la spina della corrente.
• Usare un panno morbido per le pulizie. Per lo sporco particolarmente difficile da rimuovere, usare un detergente delicato.
• Non usare solventi o soluzioni abrasive, utensili di metallo o spazzole dure per la pulizia.
• Non immergere il ventilatore in acqua o in qualsiasi altro liquido, Assicurarsi che non entri alcuna acqua all'interno dello scompartimento del motore.
• Asciugare tutte le parti con cura prima di riporre l'apparecchio.
• Stivare l'apparecchio in un luogo fresco, asciutto e pulito, fuori dalla portata di bambini o animali domestici.

SMONTAGGIO DI OTF 151-W

Allentare le viti e rimuovere il coperchio posteriore.

SMONTAGGIO DI OTF 231-W/OTF 301-W

Smontare la ventola per effettuare la pulizia seguendo le istruzioni di assemblaggio al contrario.

SPECIFICHE

Tensione nominale: 220-240 V\~ / 50 Hz

Potenza nominale: 20 W (OTF 151-W), 30 W (OTF 231-W), 40 W (OTF 301-W)

Diametro della ventola: 150 mm (OTF 151-W), 230 mm (OTF 231-W), 300 mm (OTF 301-W)

Peso: circa 0,6 kg (OTF 151-W), 1,5 kg (OTF 231-W), 1,6 kg (OTF 301-W)

Descrizione Simbolo Valore		OTF 151-W	ValoreOTF 231-W	ValoreOTF 301-W	Unità
Portata massima del ventilatore	F6.42 17.	47 28.67 m			^3 /min
Potenza d'ingresso del ventilatore	P12.5 25.	90 33.0 W
Valore servizio	SV	0.51	0.67	0.87	( m^3 /min)/W
Consumo energetico in stand-by.	P_SB	0.00 0.00 0.00 W
Livello di rumorosità del ventilatore	L_WA	47.1	46.80	48.2 dB(A)
Maximum air velocity	c	1.4	2.12	2.4	m/s
Misurazioni standard per valore del servizio	COMMISSION REGULATION (EU) No 206/2012IEC 60879:1986EN 50564:2011EN 60704-2-7:1998EN 60704-1:2010
Contatti per ottenere informazioni aggiuntive	Imtron GmbHWankelstrasse 5D-85046

SMALTIMENTO

Non smaltire questi apparecchi con i rifiuti domestici. Consegnarlo presso un punto di raccolta per il riciclo WEEE. Così aiutate a risparmiare le risorse ed a proteggere l'ambiente. Contattare le autorità o il rivenditore locale per ulteriori informazioni.
