Tipo di prodotto	Ventilatore a torre
Marca	OK
Modello	OTF 301-W
Colore	Bianco
Dimensioni (A x L x P)	100 x 30 x 30 cm
Peso netto	5,2 kg
Alimentazione	220-240 V ~ 50 Hz
Potenza nominale	45 W
Numero di velocità	3 (bassa, media, alta)
Timer integrato	Sì, fino a 8 ore
Oscillazione	Sì, 80° orizzontale
Telecomando	Sì (incluso)
Tipo di piede	Base circolare stabile
Materiale principale	ABS e acciaio
Livello sonoro massimo	55 dB(A)
Funzioni speciali	Modalità notte, spegnimento ritardato, memoria delle impostazioni
Manutenzione e pulizia	Spolverare la griglia con un panno morbido; non utilizzare prodotti abrasivi
Sicurezza	Spegnimento automatico in caso di ribaltamento (interruttore anti-ribaltamento)
Pezzi di ricambio e riparabilità	Griglia anteriore, telecomando, fusibile di ricambio; motore a spazzole sostituibile
Garanzia	2 anni (ricambi e manodopera)

Domande frequenti - OTF 301-W OK

Come regolare la velocità del ventilatore?

Utilizzare i tasti della velocità sul pannello di controllo o sul telecomando. Ci sono 3 livelli: bassa, media e alta.

Il telecomando non funziona, cosa fare?

Controllare le pile del telecomando (tipo CR2025). Assicurarsi che nessun ostacolo blocchi il segnale tra il telecomando e il ricevitore sul ventilatore.

Come pulire il ventilatore?

Scollegare l'apparecchio. Utilizzare un panno morbido leggermente umido per pulire la griglia e il corpo. Non utilizzare mai prodotti chimici aggressivi o abrasivi.

Il ventilatore emette un rumore anomalo, è normale?

Un leggero ronzio è normale. Se il rumore è forte o a scatti, verificare che le pale non siano ostruite e che il ventilatore sia posizionato su una superficie piana. Se il problema persiste, contattare il servizio di assistenza.

Come utilizzare il timer?

Premere il tasto 'Timer' per impostare una durata di funzionamento da 1 a 8 ore. Il ventilatore si spegnerà automaticamente al termine del tempo impostato.

Il ventilatore può essere utilizzato all'esterno?

No, questo apparecchio è progettato solo per uso interno. Non esporlo a pioggia, umidità o temperature estreme.

Come attivare la modalità notte?

Premere il tasto 'Notte' (icona luna): la velocità passa automaticamente in modalità bassa e le spie luminose si attenuano per non disturbare il sonno.

Cosa fare se il ventilatore cade?

L'apparecchio è dotato di un interruttore anti-ribaltamento: si spegne automaticamente in caso di caduta. Rialzarlo e riporlo su una superficie stabile prima di riaccenderlo.

Posso sostituire il fusibile da solo?

Sì, il fusibile è accessibile sulla presa di corrente. Utilizzare un fusibile con le stesse caratteristiche (5A, 250V). In caso di dubbio, rivolgersi a un professionista.

Come conservare il ventilatore in inverno?

Pulirlo accuratamente, imballarlo in un sacchetto di plastica o in una scatola, e riporlo in un luogo asciutto e al riparo dalla polvere.

MANUALE UTENTE OTF 301-W OK

• Questo dispositivo non è progettato per essere utilizzato da persone (comprese bambini) con capacità fisiche, sensoriali o mentali ridotte, o con mancanza di esperienza e conoscenza, a meno che non sono controllate durante l'utilizzo del dispositivo da una persona responsabile della loro sicurezza.
• I bambini devono essere controllati per assicurare un corretto controllo del dispositivo.

- Se il cavo è danneggiato, è necessario farlo sostituire dal produttore o dall'assistenza o personale qualificato per evitare pericoli.

Grazie per aver scelto un prodotto ok. . Leggere attentamente il presente manuale e conservarlo per consultazioni future.

USO PREVISTO

Questo dispositivo è previsto per la ricezione e la riproduzione dei segnali audio, video e televisione. Usare solo secondo queste istruzioni. L'uso improprio è pericoloso e determinerà la non validità della garanzia. Rispettare le istruzioni di sicurezza.

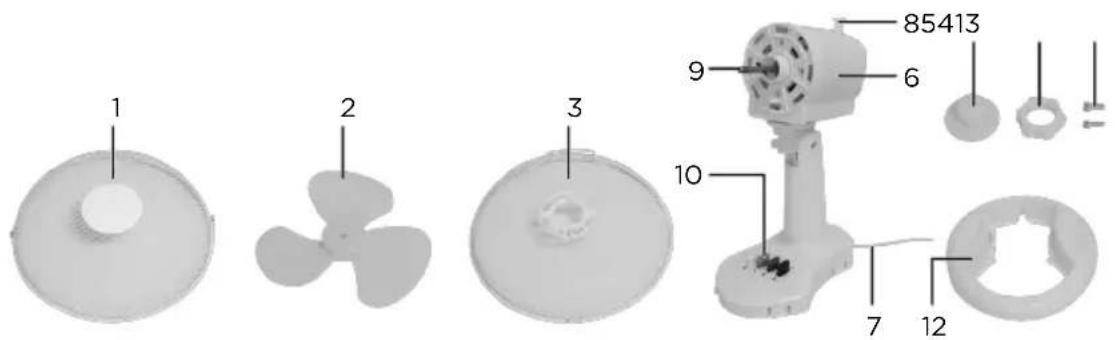

COMPONENTI

OTF 151-W

OTF 231-W

OTF 301-W

1. Coperchio anteriore
2. Lama della ventola
3. Coperchio posteriore
4. Dado in plastica

5. Manopola

6. Unità motore

7. Cavo di alimentazione
8. Manopola di oscillazione
9. Albero motore

10. Pulsanti di comando

11. Interruttore

12. Base
13. Viti

ASSEMBLAGGIO DEL COPERCHIO POSTERIORE (OTF 231-W/OTF 301-W)

Rimuovere il dado in plastica se è ancora collegato (ALLENTARE).

Collegare il coperchio posteriore al vano motore, allineandolo con i perni.

Bloccare il coperchio posteriore con il dado in plastica (AVVITARE).

Spingere la ventola nell'albero motore finché non si blocca. Assicurarsi che gli anelli di metallo all'interno della ventola si trovino nella posizione appropriata.

ASSEMBLAGGIO DELLA VENTOLA (OTF 301-W)

Fare scorrere la ventola nell'albero motore in modo che il perno si blocchi nella scanalatura.

Bloccare la ventola con la manopola (AVVITARE).

ASSEMBLAGGIO DEL COPERCHIO POSTERIORE (OTF 231-W/OTF 301-W)

Aprire le clip, agganciare il coperchio anteriore al coperchio posteriore, allineando entrambi i fori delle viti.

Installare le viti e bloccare i coperchi con il dado.

Spingere l'unità del motore nella base e assicurarsi che sia inserita saldamente e correttamente agganciata.

Ventola correttamente montata sulla base.

Avvitare la base con le viti dalla parte inferiore. (OTF 301-W)

Nota

Le viti sono collocate nella parte interna della base.

INSTALLAZIONE (OTF 231-W/OTF 301-W)

Collocare il ventilatore su una superficie stabile e piana.

Per la funzione di oscillazione, spingere il pulsante di oscillazione verso il basso. Tirare il pulsante per interrompere l'oscillazione.

Impostare l'angolo desiderato.

INSTALLAZIONE (OTF 151-W)

Usare la vite ad alette per collegare il vano motore all'altezza desiderata. (OTF 151-W)

ATTENZIONE

• Il prodotto deve essere collegato alla rete elettrica solo quando è totalmente assemblato.
  • L'apparecchiatura non deve essere smontata durante l'uso, la cura generale, la pulizia e la manutenzione dell'utente.
• Il prodotto non deve mai essere usato senza il supporto o in posizione orizzontale.

Nota

Spegnere e scollegare il prodotto prima di regolare l'angolatura.

FUNZIONAMENTO

Collegare il prodotto alla rete elettrica.

Per accendere l'apparecchio, portare l'interruttore su 2 (velocità alta) o su 1 (velocità bassa). Per spegnerlo, portare l'interruttore sullo 0.

Per accendere l'apparecchio, premere le velocità 1 o 2. Per spegnerlo premere 0. (OTF 231-W)

Per accendere l'apparecchio premere le velocità da 1 a 3. Per spegnerlo premere 0. (OTF 301-W)

Scollegare il prodotto dalla rete elettrica se non in uso per un lungo periodo di tempo.

ATTENZIONE

Il coperchio deve essere completamente chiuso durante il funzionamento del prodotto. Durante l'uso, non inserire le dita o altro oggetti nel coperchio.

IT

Pulizia e cura

• Attenzione! Prima di pulirlo, permettere all'apparecchio di fermarsi del tutto e staccare la spina della corrente.
• Usare un panno morbido per le pulizie. Per lo sporco particolarmente difficile da rimuovere, usare un detergente delicato.
• Non usare solventi o soluzioni abrasive, utensili di metallo o spazzole dure per la pulizia.
• Non immergere il ventilatore in acqua o in qualsiasi altro liquido, Assicurarsi che non entri alcuna acqua all'interno dello scompartimento del motore.
• Asciugare tutte le parti con cura prima di riporre l'apparecchio.
• Stivare l'apparecchio in un luogo fresco, asciutto e pulito, fuori dalla portata di bambini o animali domestici.

SMONTAGGIO DI OTF 151-W

Allentare le viti e rimuovere il coperchio posteriore.

SMONTAGGIO DI OTF 231-W/OTF 301-W

Smontare la ventola per effettuare la pulizia seguendo le istruzioni di assemblaggio al contrario.

SPECIFICHE

Tensione nominale: 220-240 V\~ / 50 Hz

Potenza nominale: 20 W (OTF 151-W), 30 W (OTF 231-W), 40 W (OTF 301-W)

Diametro della ventola: 150 mm (OTF 151-W), 230 mm (OTF 231-W), 300 mm (OTF 301-W)

Peso: circa 0,6 kg (OTF 151-W), 1,5 kg (OTF 231-W), 1,6 kg (OTF 301-W)

Descrizione Simbolo Valore		OTF 151-W	ValoreOTF 231-W	ValoreOTF 301-W	Unità
Portata massima del ventilatore	F6.42 17.	47 28.67 m			^3 /min
Potenza d'ingresso del ventilatore	P12.5 25.	90 33.0 W
Valore servizio	SV	0.51	0.67	0.87	( m^3 /min)/W
Consumo energetico in stand-by.	P_SB	0.00 0.00 0.00 W
Livello di rumorosità del ventilatore	L_WA	47.1	46.80	48.2 dB(A)
Maximum air velocity	c	1.4	2.12	2.4	m/s
Misurazioni standard per valore del servizio	COMMISSION REGULATION (EU) No 206/2012IEC 60879:1986EN 50564:2011EN 60704-2-7:1998EN 60704-1:2010
Contatti per ottenere informazioni aggiuntive	Imtron GmbHWankelstrasse 5D-85046

SMALTIMENTO

Non smaltire questi apparecchi con i rifiuti domestici. Consegnarlo presso un punto di raccolta per il riciclo WEEE. Così aiutate a risparmiare le risorse ed a proteggere l'ambiente. Contattare le autorità o il rivenditore locale per ulteriori informazioni.
