Produkttyp	Tornfläkt
Märke	OK
Modell	OTF 301-W
Färg	Vit
Mått (H x B x D)	100 x 30 x 30 cm
Nettovikt	5,2 kg
Strömförsörjning	220-240 V ~ 50 Hz
Märkeffekt	45 W
Antal hastigheter	3 (låg, medel, hög)
Inbyggd timer	Ja, upp till 8 timmar
Oscillation	Ja, 80° horisontellt
Fjärrkontroll	Ja (medföljer)
Fottyp	Stabil rund bas
Huvudmaterial	ABS och stål
Maximal ljudnivå	55 dB(A)
Speciella funktioner	Nattläge, timer, minnesfunktion
Underhåll och rengöring	Dammsug gallret med en mjuk trasa; använd inte slipande rengöringsmedel
Säkerhet	Automatisk avstängning vid tippning (tippskyddsbrytare)
Reservdelar och reparerbarhet	Frontgaller, fjärrkontroll, reservsäkring; utbytbar borstmotor
Garanti	2 år (delar och arbete)

Vanliga frågor - OTF 301-W OK

Hur justerar jag fläkthastigheten?

Använd hastighetsknapparna på kontrollpanelen eller fjärrkontrollen. Det finns 3 nivåer: låg, medel och hög.

Fjärrkontrollen fungerar inte, vad gör jag?

Kontrollera batterierna i fjärrkontrollen (typ CR2025). Se till att inga hinder blockerar signalen mellan fjärrkontrollen och mottagaren på fläkten.

Hur rengör jag fläkten?

Koppla bort apparaten. Använd en lätt fuktad mjuk trasa för att torka av gallret och höljet. Använd aldrig starka eller slipande kemikalier.

Fläkten gör ett onormalt ljud, är det normalt?

Ett svagt surrande är normalt. Om ljudet är högt eller ryckigt, kontrollera att bladen inte är blockerade och att fläkten står på en plan yta. Om problemet kvarstår, kontakta kundtjänst.

Hur använder jag timern?

Tryck på 'Timer'-knappen för att ställa in en drifttid från 1 till 8 timmar. Fläkten stängs av automatiskt efter den inställda tiden.

Kan fläkten användas utomhus?

Nej, denna apparat är endast avsedd för inomhusbruk. Utsätt den inte för regn, fukt eller extrema temperaturer.

Hur aktiverar jag nattläget?

Tryck på 'Natt'-knappen (månsymbol): hastigheten växlar automatiskt till låg läge och lamporna dämpas för att inte störa sömnen.

Vad gör jag om fläkten faller?

Apparaten är utrustad med en tippskyddsbrytare: den stängs av automatiskt vid fall. Lyft upp den och placera den på en stabil yta innan du slår på den igen.

Kan jag byta säkringen själv?

Ja, säkringen är åtkomlig på stickkontakten. Använd en säkring med samma specifikationer (5A, 250V). Om du är osäker, kontakta en fackman.

Hur förvarar jag fläkten på vintern?

Rengör den noggrant, packa den i en plastpåse eller kartong och förvara den på en torr och dammfri plats.

BRUKSANVISNING OTF 301-W OK

• Denna produkt är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och/eller bristande kunskap såvida de inte övervakas av en person som ansvarar för deras säkerhet och har kunskap om hur produkten ska användas.
• Barn ska övervakas så de inte leker med produkten.

- En skadad nätsladd får bara ersättas av en auktoriserad serviceagentur för att förhindra skador.

• Läs denna bruksanvisning nogrant före användning. Den innehåller viktig information om din säkerhet liksom om användning och skötsel av utrustningen.
• Spara dessa anvisningar för framtida referens och lämna den vidare med produkten.
• Var uppmärksam på varningarna på produkten och i denna bruksanvisning.
• Använd bara produkten för dess avsedda användning. Olämplig användning kan orsaka skador.
• Vid felaktig användning eller felfunktion, ansvarar vi inte för några skador orsakade av detta.
• Användning av tillbehör och delar ej uttryckligen rekommenderade av tillverkaren kan orsaka skador och annulera garantin.
• Lämna aldrig produkten utan uppsikt när den är påslagen.
• Placera inga tunga objekt ovanpå produkten.
• Doppa aldrig ner elektriska delar i vatten i samband med rengöring eller under användning. Håll aldrig produkten under rinnande vatten.
• Under inga omständigheter försök reparera din produkt på egen hand. För service och reparation kontakta en auktoriserad service agentur.
• Nätspänningen måste stämma med informationen som anges på etiketten på produkten.
• Nätkontakten används som urkopplingsenhet. Se till att kontakten är i funktionsdugligt tillstånd.
• Det är bara genom att dra ut kontakten från uttaget som produkten kan helt kopplas bort från huvudnätet.
• Undvik skador på nätsladden som kan orsakas av knutar eller kontakt med skarpa hörn.
• Håll produkten inklusive nätsladden och kontakten borta från alla värmekällor som tex ugnar, värmeplattor och andra varma objekt/föremål.
• Dra bara ut kontakten från vägguttaget med kontakten själva. Dra inte i nätsladden.

• Dra först ut nätkontakten innan tillbehör monteras eller tas bort och före rengöring samt vid felfunktion..

• Om kontakten eller höljet på produkten är skadat eller om produkten tappats får produkten inte användas innan den kontrollerats av en auktoriserad service representant.

• Ställ produkten på en plan, stabil och halksäker yta.
• Använd endast denna produkt i torra inomhusmiljöer och aldrig utomhus.
• Varning! Använd inte denna produkt nära vatten eller i fuktiga miljöer, t.ex. en fuktig källare eller bredvid en bassäng eller ett badkar.
• Håll denna produkt borta från alla värmekällor, som t. ex. ugnar, kokplattor och andra värmealstrande apparater/föremål.
• Skydda denna produkt från extrem hetta och kyla, direkt solljus och smuts.
• Ta inte bort skyddet, och stick aldrig in några föremål när apparaten används.
• Innan du rengör apparaten ska du först låta den stanna helt och sedan koppla ur den från elnätet.
• För att undvika överhettning får produkten inte övertäckas.
• Små barn och äldre människor bör inte utsättas för kalla luftströmmar under en längre tid.
• Håll produkten borta från lösa föremål, såsom växter, gardiner etc.
• Produkten får endast anslutas till elnätet när den är helt färdigmonterad.

GRATTIS

Tack för att du har valt att köa en ok. produkt. Läs noga igenom bruksanvisningen och förvara den för framtida behov.

AVSEDD ANVÄNDNING

Den här apparaten är avsedd för att ta emot och spela upp audio, video och TV-signaler. Använd endast i enlighet med de här instruktionerna. Felaktig användning är farlig och leder till omedelbart hävande av garantianspråk. Observera säkerhetsinstruktionerna.

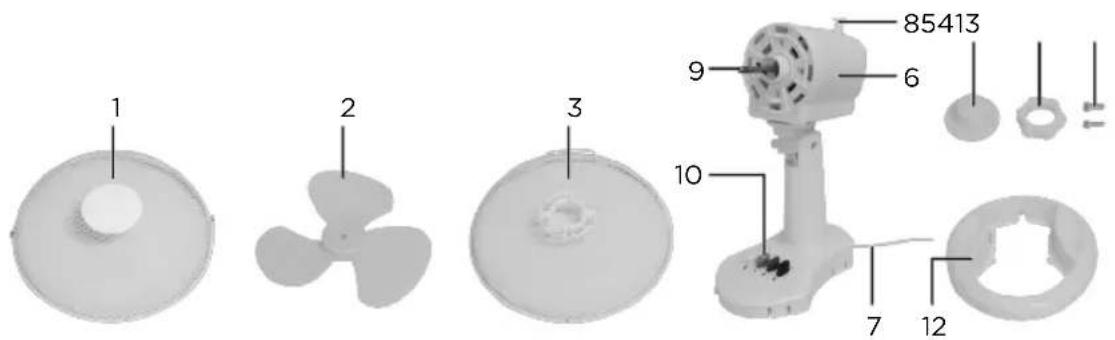

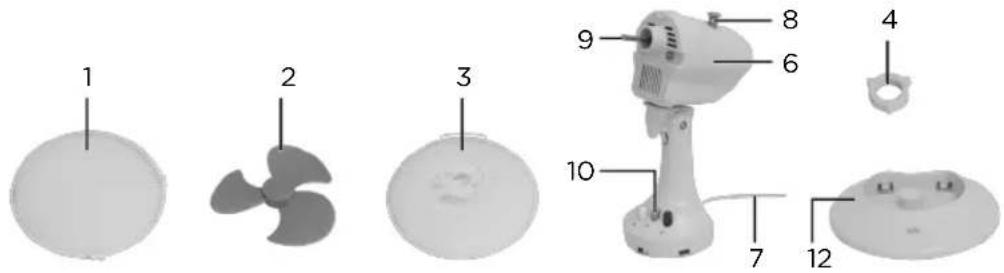

DELAR

OTF 151-W

OTF 231-W

OTF 301-W

1. Främre skydd
2. Fläktblad
3. Bakre skydd
4. Plastmutter

5. Skruvhylsa

6. Motorenhet

7. Nätsladd
8. Svängningsknapp
9. Motors axel

10. Kontrollknappar

11. Kontrollreglage

12. Stöd
13. Skruvar

MONTERING AV BAKRE SKYDD (OTF 231-W/OTF 301-W)

Sätt det bakre skyddet på motorenheten och passa in mot sprintarna.

Fäst det bakre skyddet med plastmuttern (SPÄNN).

MONTERING AV FLÄKTBLAD (OTF 231-W)

Tryck ner fläktbladet på motorns axel tills det låser på plats. Se till att metallringarna på insidan av fläktbladet sitter på rätt plats.

MONTERING AV FLÄKTBLAD (OTF 301-W)

Tryck ner fläktbladet på motorns axel så att sprintarna läser fast i skåran.

Fäst fläktbladet med skruvhylsan (SPÄNN).

MONTERING AV FRÄMRE SKYDD (OTF 231-W/OTF 301-W)

Öppna klämmorna, haka fast det främre skyddet i det bakre skyddet och passa in mot skruvhålen.

Spänn fast skruvarna och muttrarna för att läsa fast skydden.

Stäng klämmorna.

MONTERING AV STÖD (OTF 231-W/OTF 301-W)

Tryck ner motorenheten på stödet och se till att den är ordentligt nedtryckt och korrekt fäst.

Fläkt som är korrekt monterad på stödet.

Fäst stödet med skruvarna underifrån. (OTF 301-W)

Observera

Skruvarna sitter på stödets insida.

INSTALLATION (OTF 231-W/OTF 301-W)

Ställ fläkten på en plan och stabil yta.

Tryck ner svängningsknappen för att sätta igång svängningsfunktionen. Dra upp knappen för att stänga av svängningsfunktionen.

Ställ in önskad vinkel.

INSTALLATION (OTF 151-W)

Använd vingskruven för att ställa in motorenheten i önskad vinkel. (OTF 151-W)

WARNING

• Anslut aldrig produkten till elnätet förrän den är helt färdigmonterad.
• Produkten får inte demonteras under användning, allmän vård, rengöring eller användarunderhåll.
• Produkten får aldrig användas utan stativet eller i horisontellt läge.

Observera

Stäng av produkten och dra ur sladden innan du ställer in vinkeln.

ANVÄNDNING

För att sätta på fläkten, vrid reglaget till 2 (hög hastighet) eller 1 (låg hastighet). För att stänga av fläkten, vrid reglaget till 0.

För att sätta på fläkten, tryck ner knapparna för hastighet 1-2. För att stäng av, tryck på 0. (OTF 231-W)

För att sätta på fläkten, tryck ner knapp för hastighet 1-3. För att stäng av, tryck på 0. (OTF 301-W)

Dra ur kontakten om du inte ska använda fläkten under en längre tid.

WARNING

Skyddet måste vara helt stängt när produkten används.

Stick inte in fingrar eller föremål innanför skyddet under användning.

SV

100

Rengöring och skötsel

• Varning! Innan du rengör apparaten ska du först låta den stanna helt och sedan koppla ur den från elnätet.
• Använd en mjuk trasa för rengöring. Om smutsen och föroreningarna är svåra att ta bort kan du använda ett milt rengöringsmedel.
• Använd inte lösningsmedel, slipande medel, metallföremål eller hårda borstar till rengöringen.
• Sänk inte ner fläkten i vatten eller någon annan vätska. Låt inte vatten droppa på eller ner i fläktens motorenhet.
• Torka alla delar noggrant före förvaring.
• Förvara fläkten på en sval, torr och ren plats, utom räckhåll för barn och sällskapsdjur.

DEMONTERING AV OTF 151-W

Lossa skruven och snäpp av det främre skyddet.

Demontera fläkten för rengöring i omvänd ordning mot monteringen.

SPECIFICATION

Märkspänning: 220-240 V\~ / 50 Hz

Märkeffekt: 20 W (OTF 151-W), 30 W (OTF 231-W), 40 W (OTF 301-W)

Fläktens diameter: 150 mm (OTF 151-W), 230 mm (OTF 231-W), 300 mm (OTF 301-W)

Vikt: cirka 0,6 kg (OTF 151-W), 1,5 kg (OTF 231-W), 1,6 kg (OTF 301-W)

Beskrivning	Symbol VärdeOTF 151-W		VärdeOTF 231-W	VärdeOTF 301-W	Enhet
Maximal fläktkapacitet	F6.42 17.	47 28.67 m			^3 /min
Fläktens ingående effekt	P12.5 25.	90 33.0 W
Driftsvärde	SV 0.51	0.67 0.87 (m			^3 /min)/W
Effektförbrukning i standby-läge	P_SB	0.00 0.00 0.00 W
Fläktens ljudnivå	L_WA	47.1 46.80 48.2 dB(A)
Maximal lufthastighet	c	1.4	2.12	2.4	m/s
Mätstandard för driftsvärde	COMMISSION REGULATION (EU) No 206/2012IEC 60879:1986EN 50564:2011EN 60704-2-7:1998EN 60704-1:2010
Kontaktuppgifter förmer information	Imtron GmbHWankelstrasse 5D-85046

AVYTTRING

Denna apparat får inte kastas med hushållsavfallet. Lämna in den på återvinningsstationen för återvinning av elektroniskt och elektriskt avfall. Genom att göra detta hjälper du till att bevara resurserna och skydda miljön. Kontakta din återförsäljare eller lokala myndigheter för mer information.

OTF151-W/OTF231-W/OTF301-W.12.11.30(1.3)

Imtron GmbH

Wankelstrasse 5

D-85046 Ingolstadt
