Typ produktu	Wentylator wieżowy (tower fan)
Marka	OK
Model	OTF 301-W
Kolor	Biały
Wymiary (Wys. x Szer. x Gł.)	100 x 30 x 30 cm
Masa netto	5,2 kg
Zasilanie	220-240 V ~ 50 Hz
Moc znamionowa	45 W
Liczba prędkości	3 (niska, średnia, wysoka)
Wbudowany timer	Tak, do 8 godzin
Oscylacja	Tak, 80° w poziomie
Pilot zdalnego sterowania	Tak (w zestawie)
Rodzaj podstawy	Stabilna okrągła podstawa
Główny materiał	ABS i stal
Maksymalny poziom hałasu	55 dB(A)
Funkcje specjalne	Tryb nocny, opóźnione wyłączenie, pamięć ustawień
Konserwacja i czyszczenie	Odkurz kratkę miękką ściereczką; nie używaj produktów ściernych
Bezpieczeństwo	Automatyczne wyłączanie w przypadku przewrócenia (wyłącznik antyprzechyleniowy)
Części zamienne i naprawialność	Przednia kratka, pilot, zapasowy bezpiecznik; silnik szczotkowy wymienny
Gwarancja	2 lata (części i robocizna)

Często zadawane pytania - OTF 301-W OK

Jak ustawić prędkość wentylatora?

Użyj przycisków prędkości na panelu sterowania lub pilocie. Są 3 poziomy: niska, średnia i wysoka.

Pilot nie działa, co robić?

Sprawdź baterie w pilocie (typ CR2025). Upewnij się, że żadna przeszkoda nie blokuje sygnału między pilotem a odbiornikiem na wentylatorze.

Jak wyczyścić wentylator?

Odłącz urządzenie. Użyj lekko wilgotnej miękkiej ściereczki do przetarcia kratki i obudowy. Nigdy nie używaj agresywnych ani ściernych środków chemicznych.

Wentylator wydaje nienormalny dźwięk, czy to normalne?

Lekki szum jest normalny. Jeśli hałas jest głośny lub nierówny, sprawdź, czy łopatki nie są zablokowane i czy wentylator stoi na płaskiej powierzchni. Jeśli problem nie ustępuje, skontaktuj się z serwisem.

Jak używać timera?

Naciśnij przycisk 'Timer', aby ustawić czas pracy od 1 do 8 godzin. Wentylator wyłączy się automatycznie po upływie ustawionego czasu.

Czy wentylator może być używany na zewnątrz?

Nie, to urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń. Nie wystawiaj go na deszcz, wilgoć ani ekstremalne temperatury.

Jak włączyć tryb nocny?

Naciśnij przycisk 'Noc' (ikona księżyca): prędkość automatycznie przechodzi w tryb niski, a lampki kontrolne przygasają, aby nie przeszkadzać w snu.

Co zrobić, jeśli wentylator się przewróci?

Urządzenie jest wyposażone w wyłącznik antyprzechyleniowy: wyłącza się automatycznie w przypadku upadku. Podnieś go i postaw na stabilnej powierzchni przed ponownym włączeniem.

Czy mogę samodzielnie wymienić bezpiecznik?

Tak, bezpiecznik jest dostępny na wtyczce zasilającej. Użyj bezpiecznika o tych samych parametrach (5A, 250V). W razie wątpliwości skontaktuj się z profesjonalistą.

Jak przechowywać wentylator zimą?

Dokładnie go wyczyść, zapakuj w plastikową torbę lub karton i przechowuj w suchym miejscu, z dala od kurzu.

INSTRUKCJA OBSŁUGI OTF 301-W OK

- Produkt ten nie jest przeznaczony do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych czy możliwościach umysłowych lub braku doświadczenia i/lub braku wiedzy, o ile nie są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały instrukcje dotyczące korzystania z produktu.

- Dzieci powinny być pod nadzorem, który zapewnia, iż nie będą bawiły się produktem.

- Uszkodzony przewód zasilający może wymienić wyłącznie autoryzowany agent serwisowy w celu uniknięcia zagrożeń.

• Najpierw należy uważnie przeczytać tę instrukcję. Zawiera ona istotne informacje dotyczące bezpieczeństwa, jak też użytkowania i konserwacji sprzętu.
• Zachować tę instrukcję na przyszłość i przechowywać ją wraz z produktem.
• Zwrócić szczególną uwagę na ostrzeżenia na produkcie oraz te w instrukcji.
• Produkt użytkować tylko zgodnie z jego przeznaczeniem. Niewłaściwe użytkowanie może prowadzić do powstawania zagrożeń.
• W przypadku niewłaściwego używania czy złej obsługi, producent nie ponosi odpowiedzialności za wynikłe usterki.
• Użycie akcesoriów i elementów składowych w sposób niezgodny z zaleceniami producenta może spowodować uszkodzenie ciała lub szkody materialne oraz utratę gwarancji.
• Nigdy nie pozostawiać włączonego produktu bez nadzoru.
• Nie kłaść na produkcie żadnych ciężkich przedmiotów.
• W trakcie czyszczenia czy użytkowania nigdy nie zanurzać podzespołów elektrycznych produktu w wodzie. Nigdy nie wkładać produktu pod strumień bieżącej wody.
• Nie próbować samemu naprawiać produktu. W celu przeprowadzenia obsługi i napraw należy kontaktować się z przedstawicielem autoryzowanego serwisu.
• Napięcie sieci zasilania musi być zgodne z informacją o napięciu nominalnym, znajdująca się na tabliczce znamionowej produkt.
• Jako wyłącznik produktu służy wtyczka zasilania. Należy upewnić się, czy wtyczka zasilania jest sprawna.
• Tylko wyjęcie wtyczki z gniazdka zasilania całkowicie odłącza produkt od sieci zasilania.
• Unikać uszkodzeń kabla zasilania, które mogą być spowodowane skręceniem się kabla czy jego kontaktu z ostrymi krawędziami.
• Produkt ten wraz z jego kablem zasilania i wtyczką trzymać z dala od wszystkich źródeł ciepła, takich jak np.: kuchenki mikrofalowe, płyty grzejne i inne urządzenia/obiekty wytwarzające ciepło.

• Odłączać z gniazdka zasilania tylko poprzez chwyt dłonią za wtyczkę. Nie ciągnąć za kabel.

• Wyjmować wtyczkę z gniazdka, gdy produkt nie jest używany, w przypadku uszkodzenia, przed podłączeniem lub odłączeniem akcesoriów oraz przed każdym czyszczeniem.

• W przypadku uszkodzenia kabla zasilania lub upadku samego produktu, nie należy go używać, zanim nie będzie sprawdzone przez autoryzowanego przedstawiciela serwisowego.
• Umieść urządzenie na płaskiej, solidnej i nieśliskiej powierzchni.
• Używaj tego produktu tylko w suchych pomieszczeniach i nigdy na zewnątrz.
• Uwaga! Nie używaj tego produktu w pobliżu wody lub wysokiej wilgotności, np.: w wilgotnej piwnicy lub obok basenu lub wanny.
• Trzymaj produkt z daleka od źródeł ciepła, takich jak: piekarniki, gorące talerze lub inne urządzenia lub obiekty wytwarzające ciepło.
• Chron produkt przed skrajnym gorącem i zimnem, jak również przed bezpośrednim działaniem promieni słonecznych i kurzu.
• Nie usuwaj osłony i nie wkładaj żadnych przedmiotów w trakcie pracy.
• Przed czyszczeniem poczekaj, aż urządzenie zatrzyma się całkowicie i wyłącz go z kontaktu.
• Aby uniknąć przegrzania nie przykrywaj produktu.
• Niemowlęta, dzieci i osoby starsze nie powinny być wystawiane na nawiew zimnego powietrza przez dłuższy czas
• Trzymaj produkt z daleka od luźnych przedmiotów, takich jak: rośliny, zasłony, itp.
• Urządzenie można podłączyć do prądu dopiero po jego całkowitym złożeniu.

SZANOWNI KLIENCI!

Dziękujemy za zakup sprzętu marki ok. . Prosimy dokładnie zapoznać się z niniejszą instrukcją i zachować ją na przyszłość.

PRZEZNACZENIE UŻYTKOWE

Niniejsze urządzenie przeznaczone jest do odbioru i odtwarzania sygnału audio, video i telewizyjnego. Podczas użytkowania należy zawsze przestrzegać instrukcji obsługi. Niewłaściwe użytkowanie jest niebezpieczne i nie jest podstawą rozpatrzenia gwarancji. Należy przestrzegać zasad bezpieczeństwa.

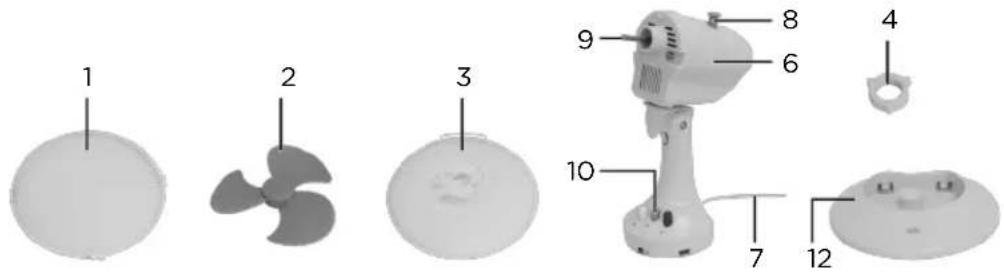

ELEMENTY URZĄDZENIA

OTF 151-W

OTF 231-W

OTF 301-W

1. Przednia ostona

2. Śmigło wentylatora

3. Tylna ostona

4. Plastikowa nakrętka

5. Ostona śmigła

6. Jednostka silnika

7. Kabel zasilający

8. Pokrętło oscylacji

9. Wał silnika

10. Przyciski sterujące

11. Przełącznik sterowania

12. Podstawa

13. Šruby

MONTAŻ TYLNEJ OSŁONY (OTF 231-W/OTF 301-W)

Jeśli plastikowa nakrętka jest przykręcona, zdejmij ją (ODKREĆ).

Przymocuj tylną osłonę do obudowy silnika; wyrównaj ją z wtykami.

Zabezpiecz tylną osłonę za pomocą plastikowej nakrętki (PRZYKREĆ).

MONTAŻ ŚMIGŁA WENTYLATORA (OTF 231-W)

Wciśnij śmigło wentylatora na wał silnika do momentu zablokowania. Upewnij się, że metalowe pierścienie wewnątrz śmigła wentylatora znajdują się na właściwym miejscu.

MONTAŻ ŚMIGŁA WENTYLATORA (OTF 301-W)

Wsuń śmigło wentylatora na wał silnika tak, aby sworzeń został zablokowany we wglębieniu.

Zabezpiecz śmigło wentylatora za pomocą osłony (PRZYKREĆ).

MONTAŻ PRZEDNIEJ OSŁONY (OTF 231-W/OTF 301-W)

Otwórz zaczepy, połącz przednią osłonę z tylną, wyrównując dwa otwory na śrubę.

Przykręć śrubę i nakrętkę, aby zablokować osłony.

Wciśnij jednostkę silnika w podstawę; upewnij się, że została ona bezpiecznie zamocowana i właściwie załączona.

Prawidłowy montaż wentylatora i podstawy.

Przymocuj podstawę od spodu śrubami. (OTF 301-W)

Uwaga

Śruby znajdują się po wewnętrznej stronie podstawy.

Postaw urządzenie na równej i stabilnej powierzchni.

Wciśnij pokrętło oscylacji, aby uaktywnić funkcję oscylacji. Wyciągnij pokrętło, aby wyłączyć oscylację.

Za pomocą śruby radełkowanej ustaw obudowę silnika pod żądanym kątem. (OTF 151-W)

OSTRZEŻENIE

• Urządzenie można podłączyć do zasilania dopiero po jego całkowitym złożeniu.
• Urządzenia nie wolno demontować po jego włączeniu ani podczas wykonywania ogólnych czynności pielęgnacyjnych, związanych z czyszczeniem czy konserwacją.
• Urządzenia nie należy nigdy włączać bez podstawy ani po ustawieniu w pozycji poziomej.

Uwaga

Przed rozpoczęciem ustawiania kąta urządzenie należy wyłączyć i odłączyć od zasilania.

OBSŁUGA

Podłącz urządzenie do zasilania.

Aby włączyć urządzenie, ustaw przełącznik w pozycji 2 (duża prędkość) lub 1 (mała prędkość). Aby wyłączyć, ustaw przełącznik w pozycji 0.

Aby włączyć urządzenie, naciśnij przycisk prędkości 1-2. Aby wyłączyć, naciśnij przycisk 0. (OTF 231-W)

Aby włączyć urządzenie, naciśnij przycisk prędkości 1-3. Aby wyłączyć, naciśnij przycisk 0. (OTF 301-W)

3

Odłącz urządzenie od zasilania, jeśli nie będzie ono przez jakiś czas używane.

OSTRZEŻENIE

Podczas obsługi urządzenia ostona musi być całkowicie zamknięta.

Gdy urządzenie jest włączone, nie wolno wkładać przez osłone palców ani innych przedmiotów.

PL

Czyszczenie i pielęgnacja

• Uwaga! Przed czyszczeniem poczekaj, aż urządzenie zatrzyma się całkowicie i wyłącz go z kontaktu.
• Do czyszczenia używaj miękkiej ściereczki. Jeśli trudno jest usunąć zabrudzenia, użyj łagodnego środka czyszczącego.
• Nie używaj do czyszczenia rozpuszczalników ani żrácych środków, przyrządów metalowych i twardych szczoteczek.
• Nie zanurzaj wentylatora w wodzie lub innym płynie. Nie pozwól, aby woda kapała na lub do obudowy silniczka.
• Przed schowaniem wysusz dokładnie wszystkie części.
• Przechowuj urządzenie w chłodnym, suchym i czystym miejscu, z dala od dzieci i zwierząt.

DEMONTAŻ URZĄDZENIA OTF 151-W

Poluzuj śrubę i wykręć ją z przedniej osłony.

DEMONTAŻ URZĄDZENIA OTF 231-W/OTF 301-W

Rozłóż wentylator w celu jego wyczyszczenia, wykonując instrukcje montażu od końca.

SPECYFIKACJE

Napięcie znamionowe: 220-240 V\~/50 Hz

Moc znamionowa: 20 W (OTF 151-W), 30 W (OTF 231-W), 40 W (OTF 301-W)

Średnica wentylatora: 150 mm (OTF 151-W), 230 mm (OTF 231-W), 300 mm (OTF 301-W)

Waga: ok. 0,6 kg (OTF 151-W), 1,5 kg (OTF 231-W), 1,6 kg (OTF 301-W)

Opis Symbol Wartość		OTF 151-W	WartośćOTF 231-W	WartośćOTF 301-W	Jednostka
Maksymalna wydajność wentylatora	F6.42 17.	47 28.67 m			^3 /min
Moc wentylatora: P12.5 25.90	33.0 W
Wydajność w stosunku do pobieranej mocy	SV 0.51	0.67 0.87 (m			^3 /min)/W
Pobór mocy w trybie oczekiwania	P_SB	0.00 0.00 0.00 W
Poziom hałasu L	WA	47.1	46.80	48.2 dB(A)
Maksymalna prędkość powietrza	c	1.4	2.12	2.4	m/s
Standardy pomiaru wydajności w stosunku do pobieranej mocy	COMMISSION REGULATION (EU) No 206/2012IEC 60879:1986EN 50564:2011EN 60704-2-7:1998EN 60704-1:2010
Dane kontaktowe w celu uzyskania więcej informacji	Imtron GmbHWankelstrasse 5D-85046

UTYLIZACJA

Nie wyrzucać urządzenia do ogólnego domowego kosza na śmieci. Należy je oddać w specjalnym punkcie zbiórki elektrycznego i elektronicznego przeznaczonego do recyklingu. W ten sposób przyczynią się Państwo do redukcji zużycia zasobów oraz do ochrony środowiska. Aby uzyskać więcej informacji na ten temat, proszę skontaktować się ze sprzedawcą lub odpowiednim urzędem.
