OTF 3331 W - Ventilatore OK - Manuale utente e istruzioni gratuiti

Marca	OK
Modello	OTF 3331 W
Tipo di prodotto	Ventilatore a piedistallo
Diametro dell'elica	12 pollici (304 mm)
Tensione nominale	220-240 V~, 50 Hz
Potenza nominale	40 W
Peso netto	1,68 kg
Numero di velocità	3 (1-3) + arresto (0)
Funzione di oscillazione	Sì, con pulsante
Regolazione dell'inclinazione	Manuale (angolo regolabile)
Tipo di comando	Pulsanti meccanici
Portata d'aria massima	36,05 m³/min
Livello di potenza acustica	48,83 dB(A)
Valore di servizio	1,27 (m³/min)/W
Consumo in stand-by	0 W
Consumo elettrico annuo	9,07 kWh/anno
Materiale del corpo	Plastica ABS (stima)
Griglia di protezione	Anteriore e posteriore, con clip e viti
Utilizzo consigliato	Interno, domestico
Manutenzione	Panno morbido, non immergere
Sicurezza	Utilizzo da bambini >8 anni sotto supervisione
Contenuto della confezione	Ventilatore, base, griglie, viti, manuale

Domande frequenti - OTF 3331 W OK

Come assemblare il ventilatore?

Segui l'ordine inverso dello smontaggio: fissa la griglia posteriore con il dado in plastica, inserisci l'elica sull'albero, fissa con il dado della pala, aggancia la griglia anteriore dall'alto, installa la vite e il dado in basso, quindi monta il blocco motore nella base e fissa con le 4 viti. Collega solo dopo il montaggio completo.

Come pulire il ventilatore?

Prima di qualsiasi pulizia, spegni e scollega l'apparecchio. Usa un panno morbido. Se necessario, un detergente delicato. Non usare solventi, abrasivi, utensili metallici o spazzole dure. Non immergere mai il ventilatore in acqua. Asciuga bene prima di rimontare o riporre.

Cosa fare se il ventilatore non gira?

Controlla prima che l'apparecchio sia collegato e che la presa di corrente funzioni. Accertati che l'interruttore sia su una velocità (1-3). Se il problema persiste, scollega e verifica che l'elica giri liberamente e che la griglia sia ben chiusa. Contatta un riparatore autorizzato se necessario.

Come attivare l'oscillazione?

Premi il pulsante di oscillazione (G) situato sul blocco motore per attivare la rotazione laterale. Per fermare, tira lo stesso pulsante.

Il ventilatore fa rumore, cosa fare?

Assicurati che l'elica sia ben fissata e centrata. Verifica che le griglie siano correttamente chiuse e che le viti siano serrate. Posiziona il ventilatore su una superficie piana e stabile. Se il rumore persiste, potrebbe esserci un difetto meccanico; consulta un professionista.

Posso usare il ventilatore all'aperto?

No, questo ventilatore è progettato solo per uso interno in un luogo asciutto e non umido. Non esporlo al sole, alla pioggia o a fonti di calore.

Come regolare l'inclinazione?

Spegni e scollega prima l'apparecchio. Inclina manualmente la testa del ventilatore verso l'alto o verso il basso fino all'angolo desiderato. La regolazione è manuale; non forzare se resiste.

Cosa fare in caso di guasto?

Non tentare di riparare da solo. Scollega l'apparecchio e contatta un servizio post-vendita autorizzato o il rivenditore. Per la sostituzione del cavo di alimentazione, solo un professionista autorizzato può intervenire.

Il ventilatore è instabile, come stabilizzarlo?

Assicurati che la base sia ben fissata al blocco motore con le 4 viti fornite. Posiziona il ventilatore su una superficie piana, solida e antiscivolo. Evita superfici inclinate o irregolari.

Dove trovare i pezzi di ricambio?

Contatta il servizio post-vendita del produttore (Imtron GmbH) o il tuo rivenditore. Pezzi come griglie, elica o viti non sono venduti separatamente nel commercio comune. Consulta il manuale per i contatti.

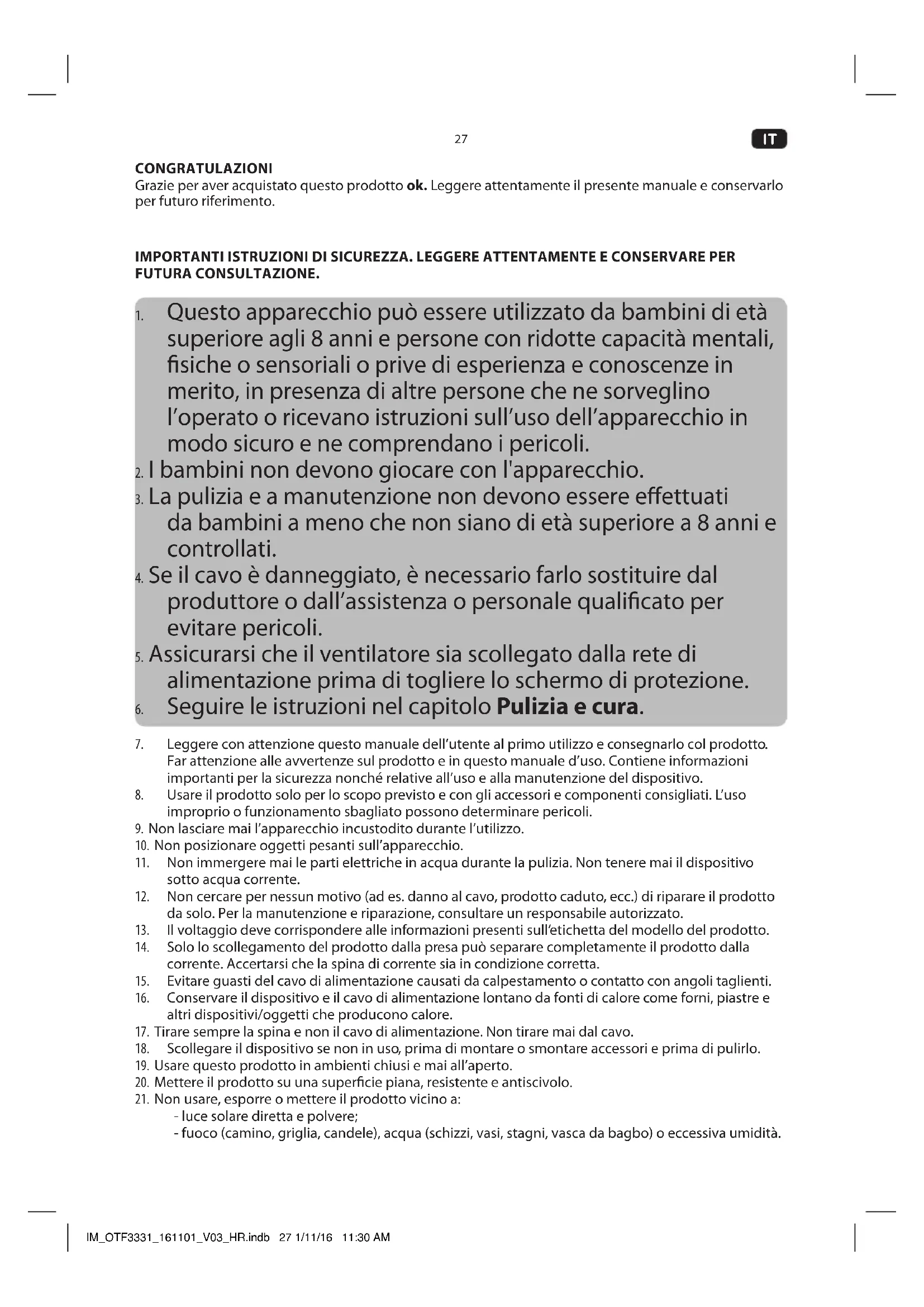

MANUALE UTENTE OTF 3331 W OK

Grazie per aver acquistato questo prodotto ok. Leggere attentamente il presente manuale e conservarlo per futuro riferimento.

IMPORTANTI ISTRUZIONI DI SICUREZZA. LEGGERE ATTENTAMENTE E CONSERVARE PER FUTURA CONSULTAZIONE.

1. Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e persone con ridotte capacità mentali, fisiche o sensoriali o prive di esperienza e conoscenze in merito, in presenza di altre persone che ne sorveglino l'operato o ricevano istruzioni sull'uso dell'apparecchio in modo sicuro e ne comprendano i pericoli.
2. I bambini non devono giocare con l'apparecchio.
3. La pulizia e a manutenzione non devono essere effettuati da bambini a meno che non siano di età superiore a 8 anni e controllati.
4. Se il cavo è danneggiato, è necessario farlo sostituire dal produttore o dall'assistenza o personale qualificato per evitare pericoli.
5. Assicurarsi che il ventilatore sia scollegato dalla rete di alimentazione prima di togliere lo schermo di protezione.

6. Seguire le istruzioni nel capitolo Pulizia e cura.

7. Leggere con attenzione questo manuale dell'utente al primo utilizzo e consegnarlo col prodotto. Far attenzione alle avvertenze sul prodotto e in questo manuale d'uso. Contiene informazioni importanti per la sicurezza nonché relative all'uso e alla manutenzione del dispositivo.

8. Usare il prodotto solo per lo scopo previsto e con gli accessori e componenti consigliati. L'uso improprio o funzionamento sbagliato possono determinare pericoli.

9. Non lasciare mai l'apparecchio incustodito durante l'utilizzo.

10. Non posizionare oggetti pesanti sull'apparecchio.

11. Non immergere mai le parti elettriche in acqua durante la pulizia. Non tenere mai il dispositivo sotto acqua corrente.

12. Non cercare per nessun motivo (ad es. danno al cavo, prodotto caduto, ecc.) di riparare il prodotto da solo. Per la manutenzione e riparazione, consultare un responsabile autorizzato.

13. Il voltaggio deve corrispondere alle informazioni presenti sull'etichetta del modello del prodotto.

14. Solo lo scollegamento del prodotto dalla presa può separare completamente il prodotto dalla corrente. Accertarsi che la spina di corrente sia in condizione corretta.

15. Evitare guasti del cavo di alimentazione causati da calpestamento o contatto con angoli taglienti.

16. Conservare il dispositivo e il cavo di alimentazione lontano da fonti di calore come forni, piastre e altri dispositivi/oggetti che producono calore.

17. Tirare sempre la spina e non il cavo di alimentazione. Non tirare mai dal cavo.

18. Scollegare il dispositivo se non in uso, prima di montare o smontare accessori e prima di pulirlo.

19. Usare questo prodotto in ambienti chiusi e mai all'aperto.

20. Mettere il prodotto su una superficie piana, resistente e antiscivolo.

21. Non usare, esporre o mettere il prodotto vicino a:

- luce solare diretta e polvere;

- fuoco (camino, griglia, candele), acqua (schizzi, vasi, stagni, vasca da bagbo) o eccessiva umidità.

IT

28

1. Questo apparecchio non è idoneo per uso commerciale. Esso è stato progettato solo per uso domestico.
2. Non rimuovere la protezione e non inserire nessun oggetto durante il funzionamento.
3. Prima di pulirlo, assicurarsi che l'apparecchio sia completamente fermo e staccare la spina dalla corrente.
4. Per evitare un surriscaldamento, non coprire il prodotto.
5. I neonati, i bambini e gli anziani non devono essere esposti a lungo alle correnti di aria fredda.
6. Tenere il prodotto lontano da oggetti che possono gocciolare, come le piante, le tende ecc...
7. Collegare l'apparecchio alla corrente solo a montaggio completato.

USO PREVISTO

Il prodotto ha l'unico scopo di far circolare l'aria. Utilizzare il prodotto seguendo queste istruzioni. Un uso inappropriato può danneggiare il prodotto.

Imtron GmbH non si assume responsabilità per danni al prodotto, danni alla proprietà o per lesioni personali derivanti da mancanza di attenzione o utilizzo non corretto del prodotto o utilizzo del prodotto che non soddisfa lo scopo specifico del produttore.

COMPONENTI

A. Protezione anteriore
B. Dado della pala del ventilatore
C. Pala del ventilatore
D. Dado di plastica
E. Protezione posteriore
F. Unità motore
G. Manopola di oscillazione
H. Cavo di alimentazione e spina (non mostrato)
I. Base
J. Pulsanti di controllo (Impostazioni di velocità: 1-3, Spento: 0)
K. Viti (4x)

PRIMA MESSA IN FUNZIONE

• Rimuovere accuratamente il prodotto e gli accessori dalla confezione originale. Si consiglia di conservare la confezione originale per l'immagazzinamento. Se si desidera smaltire la confezione originale, osservare le disposizioni di legge applicabili. In caso di domande relative al corretto smaltimento, contattare il centro locale di gestione dei rifiuti.
• Ispezionare i contenuti della consegna per verificarne la completezza e l'eventuale presenza di danni. Nel caso in cui il contenuto sia incompleto o danneggiato, contattare immediatamente il punto vendita.
• Dopo il disimballaggio, fare riferimento al capitolo sulla Pulizia e cura.

ASSEMBLAGGIO DEL COPERCHIO POSTERIORE

Se è ancora attaccato, rimuovere il dado della pala del ventilatore e il dado di plastica (LOOSEN). Montare la protezione posteriore all'alloggiamento del motore con la maniglia rivolta verso l'alto e il foro per la vite rivolto verso il basso, allineare con i perni.
2 Bloccare il coperchio posteriore con il dado in plastica (TIGHTEN).

ASSEMBLAGGIO DELLA VENTOLA

3 Fare scorrere la ventola nell'albero motore in modo che il perno si blocchi nella scanalatura.
4 Fissare la pala del ventilatore con il dado della pala del ventilatore.

ASSEMBLAGGIO DEL COPERCHIO POSTERIORE

5 Aprire le clip e rimuovere la vite e il dado, agganciare la protezione anteriore dall'alto sulla protezione posteriore, allineando entrambi i fori per le viti.
6 Montare la vite e il dado sul lato inferiore per bloccare le protezioni.
7 Chiudere le clip.

ASSEMBLAGGIO DELLA BASE

8 Spingere l'unità del motore nella base e assicurarsi che sia inserita saldamente e correttamente agganciata.
9 Fissare l'unità motore e la base dal lato inferiore con le 4 viti in dotazione.

Attenzione:

• Il prodotto deve essere collegato alla rete elettrica solo quando è totalmente assemblato.
• L'apparecchiatura non deve essere smontata durante l'uso, la cura generale, la pulizia e la manutenzione dell'utente.
• Il prodotto non deve mai essere usato senza il supporto o in posizione orizzontale.

Nota: Spegnere e scollegare il prodotto prima di regolare l'angolatura.

FUNZIONAMENTO

Nota: Collocare il ventilatore su una superficie stabile e piana.

10 Per la funzione di oscillazione, spingere il pulsante di oscillazione verso il basso. Tirare il pulsante per interrompere l'oscillazione.
11 Impostare l'angolo desiderato.
12 Collegare il prodotto alla rete elettrica.
13 Per accendere l'apparecchio, premere le velocità 1-3. Per spegnerlo, premere 0.
14 Scollegare il prodotto dalla rete elettrica se non in uso per un lungo periodo di tempo.

Attenzione:

• Il coperchio deve essere completamente chiuso durante il funzionamento del prodotto.
• Durante l'uso, non inserire le dita o altro oggetti nel coperchio.

IT

30

PULIZIA E CURA

• Attenzione! Prima di pulirlo, permettere all'apparecchio di fermarsi del tutto e staccare la spina della corrente.
• Usare un panno morbido per le pulizie. Per lo sporco particolarmente difficile da rimuovere, usare un detergente delicato.
  • Non usare solventi o soluzioni abrasive, utensili di metallo o spazzole dure per la pulizia.
• Non immergere il ventilatore in acqua o in qualsiasi altro liquido, Assicurarsi che non entri alcuna acqua all'interno dello scompartimento del motore.
• Asciugare tutte le parti con cura prima di riporre l'apparecchio.
• Stivare l'apparecchio in un luogo fresco, asciutto e pulito, fuori dalla portata di bambini o animali domestici.

SMONTAGGIO

Smontare la ventola per effettuare la pulizia seguendo le istruzioni di assemblaggio al contrario.

SPECIFICHE

Tensione nominale : 220 - 240 V\~, 50 Hz

Potenza nominale : 40 W

Diametro della ventola : 12" (circa 304 mm)

Peso : circa 1,68 kg

Descrizione Simbolo Valore Unità
Portata massima del ventilatore F 36,05 m			^3 /min
Potenza d'ingresso del ventilatore P 28,34 W
Valore servizio	SV	1,27	( m^3 /min)/W
Consumo energetico in stand-by.	P_SB	0,00	W
Livello di rumorosità del ventilatore	L_WA	48,83 dB(A)
Maximum air velocity	c	2,25	m/s
Consumo di elettricità stagionale	Q	9,07	KWh/a
Misurazioni standard per valore del servizio	Regolamento Commissione (Eu) N. 206/2012IEC 60879:1986EN 50564:2011EN 60704-2-7:1998EN 60704-1:2010
Contatti per ottenere informazioni aggiuntive Imtron GmbHWankelstraße 585046 IngolstadtGermany

SMALTIMENTO

Non smaltire questi apparecchi con i rifiuti domestici. Consegnarlo presso un punto di raccolta per il riciclo WEEE. Così aiutate a risparmiare le risorse ed a proteggere l'ambiente. Contattare le autorità o il rivenditore locale per ulteriori informazioni.
