Marca	OK
Modelo	OTF 3331 W
Tipo de producto	Ventilador de pie
Diámetro de la hélice	12 pulgadas (304 mm)
Tensión nominal	220-240 V~, 50 Hz
Potencia nominal	40 W
Peso neto	1,68 kg
Número de velocidades	3 (1-3) + parada (0)
Función de oscilación	Sí, con botón pulsador
Ajuste de inclinación	Manual (ángulo ajustable)
Tipo de control	Botones mecánicos
Caudal de aire máximo	36,05 m³/min
Nivel de potencia acústica	48,83 dB(A)
Valor de servicio	1,27 (m³/min)/W
Consumo en espera	0 W
Consumo eléctrico anual	9,07 kWh/año
Material de la carcasa	Plástico ABS (estimación)
Rejilla de protección	Delantera y trasera, con clips y tornillos
Uso recomendado	Interior, doméstico
Mantenimiento	Paño suave, no sumergir
Seguridad	Uso por niños >8 años bajo supervisión
Contenido del embalaje	Ventilador, base, rejillas, tornillos, manual

Preguntas frecuentes - OTF 3331 W OK

¿Cómo ensamblar el ventilador?

Siga el orden inverso del desmontaje: fije la rejilla trasera con la tuerca de plástico, inserte la hélice en el eje, asegure con la tuerca de la pala, cuelgue la rejilla delantera por la parte superior, instale el tornillo y la tuerca en la parte inferior, luego monte el bloque del motor en la base y fíjelo con los 4 tornillos. No enchufe hasta después del montaje completo.

¿Cómo limpiar el ventilador?

Antes de cualquier limpieza, apague y desenchufe el aparato. Use un paño suave. Si es necesario, un detergente suave. No use disolventes, abrasivos, utensilios metálicos o cepillos duros. Nunca sumerja el ventilador en agua. Seque bien antes de volver a montar o guardar.

¿Qué hacer si el ventilador no gira?

Verifique primero que el aparato esté enchufado y que el tomacorriente funcione. Asegúrese de que el interruptor esté en una velocidad (1-3). Si el problema persiste, desenchufe y verifique que la hélice gire libremente y que la rejilla esté bien cerrada. Contacte a un reparador autorizado si es necesario.

¿Cómo activar la oscilación?

Presione el botón de oscilación (G) ubicado en el bloque del motor para activar la rotación lateral. Para detener, tire del mismo botón.

El ventilador hace ruido, ¿qué hago?

Asegúrese de que la hélice esté bien fijada y centrada. Verifique que las rejillas estén correctamente cerradas y que los tornillos estén apretados. Coloque el ventilador sobre una superficie plana y estable. Si el ruido persiste, puede haber un defecto mecánico; consulte a un profesional.

¿Puedo usar el ventilador en exteriores?

No, este ventilador está diseñado solo para uso en interiores en un lugar seco y no húmedo. No lo exponga al sol, la lluvia o fuentes de calor.

¿Cómo ajustar la inclinación?

Apague y desenchufe primero el aparato. Incline manualmente la cabeza del ventilador hacia arriba o abajo hasta el ángulo deseado. El ajuste es manual; no fuerce si hay resistencia.

¿Qué hacer en caso de avería?

No intente repararlo usted mismo. Desenchufe el aparato y contacte a un servicio postventa autorizado o al vendedor. Para el reemplazo del cable de alimentación, solo un profesional autorizado puede intervenir.

El ventilador es inestable, ¿cómo estabilizarlo?

Asegúrese de que la base esté bien fijada al bloque del motor con los 4 tornillos suministrados. Coloque el ventilador sobre una superficie plana, sólida y antideslizante. Evite superficies inclinadas o irregulares.

¿Dónde encontrar piezas de repuesto?

Contacte al servicio postventa del fabricante (Imtron GmbH) o a su vendedor. Las piezas como rejillas, hélice o tornillos no se venden por separado en el comercio habitual. Consulte el manual para los datos de contacto.

MANUAL DE USUARIO OTF 3331 W OK

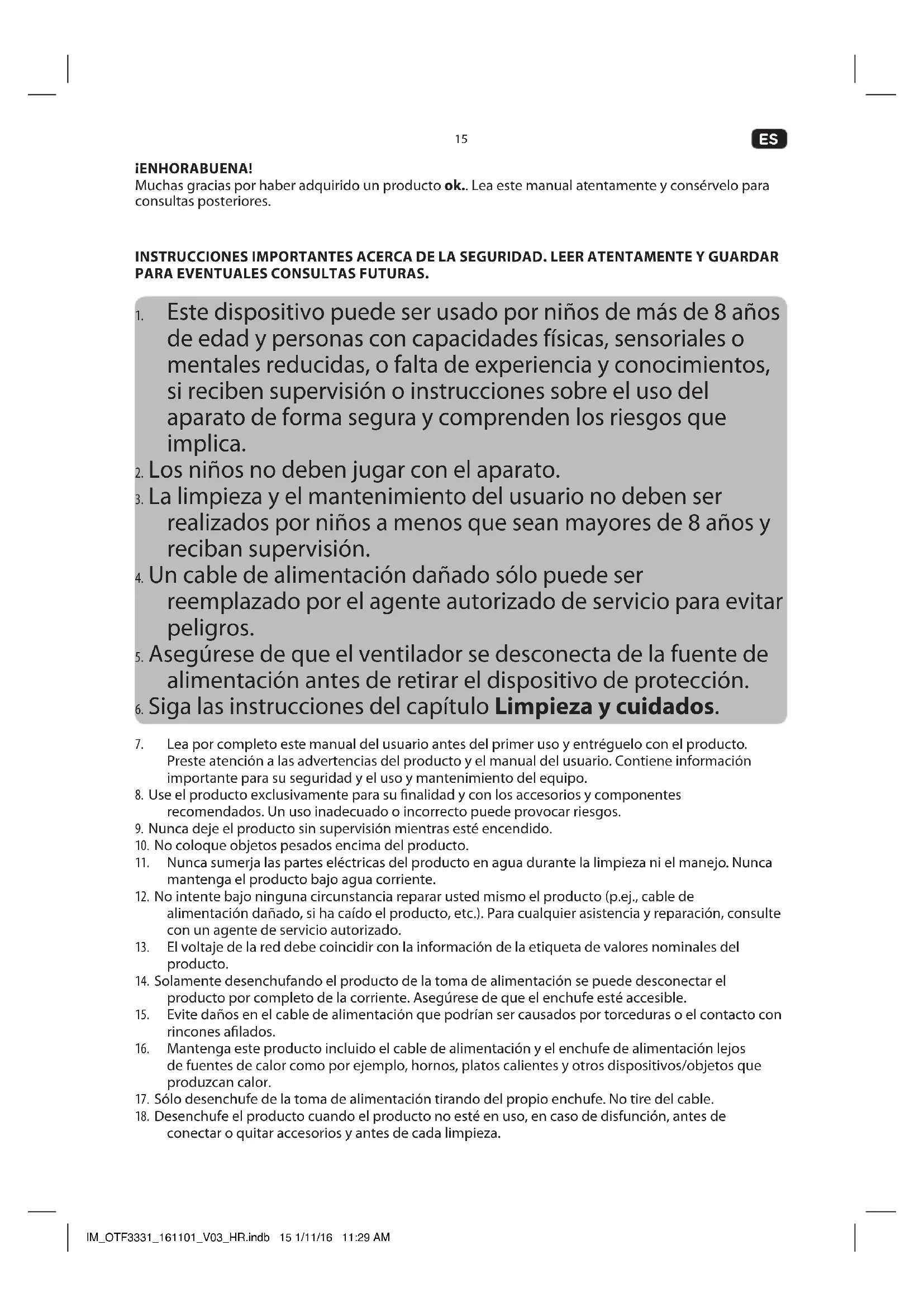

Muchas gracias por haber adquirido un producto ok.. Lea este manual atentamente y consérvelo para consultas posteriores.

INSTRUCCIONES IMPORTANTES ACERCA DE LA SEGURIDAD. LEER ATENTAMENTE Y GUARDAR PARA EVENTUALES CONSULTAS FUTURAS.

1. Este dispositivo puede ser usado por niños de más de 8 años de edad y personas con capacidades físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimientos, si reciben supervisión o instrucciones sobre el uso del aparato de forma segura y comprenden los riesgos que implica.
2. Los niños no deben jugar con el aparato.
3. La limpieza y el mantenimiento del usuario no deben ser realizados por niños a menos que sean mayores de 8 años y reciban supervisión.
4. Un cable de alimentación dañado sólo puede ser reemplazado por el agente autorizado de servicio para evitar peligros.
5. Asegúrese de que el ventilador se desconecta de la fuente de alimentación antes de retirar el dispositivo de protección.

6. Siga las instrucciones del capítulo Limpieza y cuidados.

7. Lea por completo este manual del usuario antes del primer uso y entreguelo con el producto. Preste atención a las advertencias del producto y el manual del usuario. Contiene información importante para su seguridad y el uso y mantenimiento del equipo.

8. Use el producto exclusivamente para su finalidad y con los accesorios y componentes recomendados. Un uso inadecuado o incorrecto puede provocar riesgos.

9. Nunca deje el producto sin supervisión mientras esté encendido.

10. No coloque objetos pesados encima del producto.

11. Nunca sumerja las partes eléctricas del producto en agua durante la limpieza ni el manejo. Nunca mantenga el producto bajo agua corriente.

12. No intente bajo ninguna circunstancia reparar usted mismo el producto (p.ej., cable de alimentación dañado, si ha caído el producto, etc.). Para cualquier asistencia y reparación, consulte con un agente de servicio autorizado.

13. El voltaje de la red debe coincidir con la información de la etiqueta de valores nominales del producto.

14. Solamente desenchufando el producto de la toma de alimentación se puede desconectar el producto por completo de la corriente. Asegúrese de que el enchufe esté accesible.

15. Evite daños en el cable de alimentación que podrían ser causados por torceduras o el contacto con rincones afilados.

16. Mantenga este producto incluido el cable de alimentación y el enchufe de alimentación lejos de fuentes de calor como por ejemplo, hornos, platos calientes y otros dispositivos/objetos que produzcan calor.

17. Sólo desenchufe de la toma de alimentación tirando del propio enchufe. No tire del cable.

18. Desenchufe el producto cuando el producto no esté en uso, en caso de disfunción, antes de conectar o quitar accesorios y antes de cada limpieza.

ES

1. Utilice este producto sólo en zonas interiores secas y nunca fuera.

2. Coloque el producto en una superficie plana, firme y antideslizante.

3. No use nunca, exponga ni ponga el producto cerca de:

4. luz del sol directa y polvo;

5. fuego (chimenea, parrilla, velas), agua (salpicaduras, jarrones, estanques, bañeras) ni humedad intensa.

6. Este producto no es adecuado para uso comercial. Está diseñado solamente para uso doméstico.

7. No retire la protección ni introduzca ningún objeto durante el funcionamiento.

8. Antes de limpiar, deje que el producto se detenga por completo y desconéctelo de la corriente.
9. Para evitar sobrecalentamientos, no cubra el producto.
10. Los niños pequeños, niños y las personas mayores no deben exponerse a corrientes de aire frío durante un tiempo prolongado.
11. Mantenga el producto alejado de objetos sueltos como plantas, cortinas, etc.
12. El producto solamente puede conectarse a la corriente una vez totalmente montado.

FINALIDAD DE USO

El producto está exclusivamente diseñado para hacer circular el aire de una habitación. Úselo exclusivamente según estas instrucciones. Cualquier otro uso puede provocar daños en el producto o personales.

El Imtron GmbH no asume ninguna responsabilidad por los daños al producto, daños a la propiedad o lesiones debido al descuido o uso inadecuado del producto, o el uso del producto que no cumpla con el propósito especificado por el fabricante.

COMPONENTES

A. Rejilla frontal
B. Tuerca del aspa del ventilador
C. Aspa del ventilador
D. Tuerca de plástico
E. Rejilla trasera
F. Cabeza del ventilador
G. Botón de oscilación
H. Cable de alimentación con enchufe (no se muestra)

I. Base

J. Botones de control (Ajuste de velocidad: 1-3; apagado: 0)
K. Tornillos (x4)

ANTES DEL PRIMER USO

• Saque el producto y sus accesorios cuidadosamente del embalaje original. Se recomienda conservar el embalaje original para guardarlo. Si quiere desechar el embalaje original, tenga en cuenta las normas legales aplicables. Si tiene dudas sobre una eliminación adecuada, contacte con su centro de gestión de residuos local.
• Compruebe que el contenido entregado esté completo y sin daños. Si el contenido está incompleto o dañado, contacte de inmediato con su lugar de adquisición.
• Tras desembalarlo, consulte el capítulo Limpieza y cuidados.

MONTAJE DE PROTECTOR TRASERA

Si todavía está montado, retire la tuerca del aspa del ventilador y afloje la tuerca de plástico (LOOSEN). Coloque la rejilla trasera en la cabeza del ventilador con el asa hacia arriba y el orificio del tornillo hacia abajo, alinee la rejilla con los pernos de seguridad.
2 Asegure el protector trasero con la tuerca de plástico (TIGHTEN).

MONTAJE DE LAS ASPAS DEL VENTILADOR

3 Deslice las aspas del ventilador en el eje del motor para que el pasador se trabe en la ranura.
4 Fije el aspa del ventilador con la tuerca del aspa del ventilador.

MONTAJE DE PROTECTOR DELANTERO

5 Abra los clips y quite el tornillo y la tuerca, enganche la rejilla frontal con la rejilla trasera por la parte superior, alinee los orificios de los tornillos.
6 Coloque el tornillo y la tuerca en la parte inferior para bloquear los puntos de seguridad.
7 Cerrar los sujetadores.

MONTAJE DE LA BASE

8 Introduzca la unidad motriz en la base y asegúrese de que está bien apretada en la base y correctamente acoplada.
9 Fije la cabeza del ventilador y la base de la parte inferior con los 4 tornillos.

Precaución:

• El producto sólo podrá conectarse a la red eléctrica una vez que esté completamente montado.
• El aparato no se debe desmontar mientras esté en funcionamiento, el cuidado general, la limpieza y el mantenimiento de usuarios.
• El producto nunca debe ponerse en funcionamiento sin el soporte o en posición horizontal.

Nota: Apague y desconecte el producto antes de ajustar el ángulo.

FUNCIONAMIENTO

Nota: Colóquelo en una superficie estable.

10 Para la función de oscilación, presione hacia abajo el mando de oscilación. Tire del mando para detener la oscilación.
11 Ajuste el ángulo que desee.
12 Enchufe el producto.
13 Para encender el aparato, pulse los botones de las velocidades 1-3. Para apagarlo, pulse 0.
14 Desenchúfelo si no lo utiliza durante algún tiempo.

Precaución:

• El protector debe estar completamente cerrado cuando el producto esté en funcionamiento.
• En funcionamiento, no ponga los dedos u otros objetos en el protector.

ES

18

LIMPIEZA Y CUIDADOS

• Atención! Antes de limpiarlo, deje que el producto se detenga por completo y desconéctelo de la corriente.
• Use una gamuza suave para limpiarlo. Si la suciedad o restos son difíciles de eliminar, use un detergente suave.
• No use disolventes ni abrasivos, utensilios metálicos ni cepillos rígidos para limpiarlo.
• No sumerja el ventilador en agua ni otros líquidos. No deje que gotee agua sobre o dentro del chasis del motor del ventilador.
• Seque por completo todas las piezas antes de guardarlo.
• Guarde el aparato en un lugar fresco, seco y limpio, fuera del alcance de niños y mascotas.

DESMONTAJE

Desmonte el ventilador para la limpieza en orden inverso a los pasos de montaje.

ESPECIFICACIONES

Tensión nominal : 220 - 240 V\~, 50 Hz

Potencia nominal : 40 W

Diámetro del ventilador: 12" (aprox. 304 mm)

Peso : aprox. 1,68 kg

Descripción Símbolo Valor Unidad
Velocidad máxima de caudal del ventilador F 36,05 m			^3 /min
Entrada de alimentación del ventilador P 28,34 W
Valor de servicio	SV	1,27	( m^3 /min)/W
Consumo de energía en espera	P_SB	0,00	W
Nivel sonoro del ventilador	L_WA	48,83 dB(A)
Velocidad máxima del aire	c	2,25	m/s
Consumo de electricidad por temporada Q	9,07	KWh/a
Estándar de medición para el valor de servicio	Normativa De La Comisión (Ue) No 206/2012IEC 60879:1986EN 50564:2011EN 60704-2-7:1998EN 60704-1:2010
Detalles de contacto para obtener más información	Imtron GmbHWankelstraße 585046 IngolstadtGermany

ELIMINACIÓN

No deseche este aparato como residuo doméstico convencional. Devuélvalo a un punto de recogida de reciclado de piezas eléctricas y electrónicas WEEE. Con ello ayudará a preservar los recursos naturales y a proteger el medio ambiente. Contactar con su vendedor o las autoridades locales para obtener más información.
